一、工作前安全风险辨析及控制措施

1、检查井及雨水口作业前，施工项目部根据该项目作业任务、施工条件，开展针对性安全风险评估工作，形成该任务的风险分析表。

2、施工负责人核对风险控制措施，并在班会上对全体作业人员进行安全技术交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。

二、砖砌工艺流程

开始–砂浆搅拌–基层处理、弹线–摆砖–砌筑–井框预埋–抹灰–井盖安装–安装

三、施工方法

1、砂浆搅拌

（1）根据试验室提供的砂浆配合比进行试配，提出砂浆试配比例(重量比)，并根据测定现场砂的含水率确定施工配合比。水泥配料精确度控制在±2%以内；砂等配料精确度控制在±5%以内。

（2）砂浆应采用机械拌合，投料顺序应先投砂、水泥、掺合料后加水。拌和时间自投料完毕算起，不得少于2min。

（3）砂浆应随拌随用，水泥砂浆必须分别在拌成后3h和4h内使用完毕。

2、基层处理、弹检查井直径十字中心线，(基层处理需在硬基上，并且水平。)将砌筑部位清理干净，并根据设计井底直径砖墙厚度弹出井底墙身内边线及外边线。

3、摆砖，开始砌筑时先进行摆砖，排出灰缝宽度，内灰缝应尽量缩小，全部采用丁砖砌筑，上下层砌筑必须使各皮砖的竖缝相互错开。检查井砌筑必须是熟练技工。

4、砌砖

（1）砌筑前砌块应充分湿润。

（2）检查井内的流槽，宜与井壁同时进行砌筑。

（3）砌块应垂直砌筑，需收口砌筑时，应按设计要求的位置进行收口，四面收口时每层收进不大于3cm,偏心收口时每层收进不应大于5cm.

（4）砌块砌筑时，铺浆应饱满，灰浆与砌块四周粘结紧密、不得漏浆，上下砌块应错缝砌筑。竖缝宜采用挤浆法或加浆方法，使其砂浆饱满，竖向灰缝不得出现透明缝、瞎缝和假缝。在砌筑检查井时应同时安装预留支管，预留支管的管径、方向、高程应符合设计要求，管与井壁衔接处应严密，预留支管管口宜采用低强度等级砂浆砌筑封口抹平。

（5）砌筑时应同时安装爬梯，按设计制作(防腐处理)及安装后在砌筑砂浆未达到规定抗压强度前不得踩踏。

（6）内外井壁应采用水泥砂浆砌筑。掉入井底的砂浆及杂物，应及时清除干净，砌体大放脚的摞底尺寸及收退方法，必须符合设计图纸规定。

（7）检查井接入圆管的管口应与井内壁平齐。

5、井框(盖)安装

井圈与井身四周加固混凝土宜一并浇筑、连成整体，同时应严格控制井圈安装(浇筑)标高，确保井圈顶与井框底的安装调节空隙小于1cm，空隙处应用铁制楔型塞固定、高标号砂浆填充，井框(盖)安装完毕后48小时内不应碰撞。

6.2.4抹灰抹灰应采用水泥(防水)砂浆并且清光。若设计有特殊要求，按设计要求配制砂浆。

四、砌筑结构的井室施工注意要点

1、砌筑前砌块应充分湿润;砌筑砂浆配合比符合设计要求，现场拌制应拌合均匀、随用随拌。

2、排水管道检查井内的流槽，宜与井壁同时进行砌筑;

3、砌块应垂直砌筑，需收口砌筑时.应按设计要求的位置设置钢筋混凝土梁进行收口;圆井采用砌块逐层砌筑收口，四面收口时每层收进不应大于30mm,偏心收口时每层收进不应大于50mm;

4、砌块砌筑时，铺浆应饱满.灰浆与砌块四周粘结紧密、不得漏浆，上下砌块应错缝砌筑;

5、砌筑时应同时安装踏步，踏步安装后在砌筑砂浆未达到规定抗压强度前不得踩踏;

6、内外井壁应采用水泥砂浆勾缝;有抹面要求时，抹面应分层压实。

7、严格按设计的墙后要求。砌砖应做到墙面平直、边角整齐、宽度一致、夹角应对齐，上下错缝，内外搭接，使井体不走样。控制砂浆拌合时间（机拌一般为1～1.5min），确保砂浆稠度（标准圆锥体沉入度测定一般在8～10cm），灌浆和坐浆规范（缝宽一般为10mm，误差不大于±2mm）等。

8、浆砌块石料表面清洗干净且湿润。

9、砌筑方法应使用“一块砖、一铲灰、一揉挤”的砌筑方法。用铺浆砌筑时应分层卧砌，上下错缝，内外搭砌；砌筑第一皮块石时，应大面向下。

10、砌筑间断处，应留阶梯形斜槎，砌筑中断时，用砂浆填满石层空隙。

11、块石砌体每天砌筑高度不超过1.2m；勾缝形式及砂浆强度等级应按设计规定，凸缝质量符合要求：

（1）井壁通常采用Mu7.5砖，M5混合砂浆砌筑，灰缝灰浆应饱满；

（2）井壁内外均需用1:2水泥砂浆抹面厚2cm，粉刷前应将墙面洒水湿润，残留的砖缝应清除。抹面高度应高于地下水最高水位0.25m；

（3）抹面应两道工序，先刮糙打底后抹光，抹面宜先外壁后内壁，厚度一般为15mm，刮糙厚度一般控制在10mm内，用直尺刮平；刮糙的水泥砂浆终凝后，应及时粉刷第二道水泥砂浆，并压实抹光；

（4）抹面终凝后，应做好养护，防止产生收缩裂缝。内外墙的粉刷接缝位置不得在同一截面上，应予错开。墙体与沟管的连接处，应用1:2水泥砂浆抹成45°的三角接缝。墙体砌筑缝应做到饱满，墙体与基础的接触处坐浆应符合要求。

12、井壁内的爬梯通常采用φ16钢筋制作，并做防腐处理，水泥砂浆未达到设计强度75%以前，切勿脚踏爬梯。

13、砌筑需收口时：

（1）应设计要求的位置设置钢筋混凝土梁进行收口；

（2）圆井采用砌块逐层砌筑收口，四面收口时每层收进不应大于30mm，偏心收口时每层收进不应大于50mm。

14、砌筑时应同时安装踏步，踏步安装后在砌筑砂浆未达到规定抗压强度前不得踩踏；

15、内外井壁应采用水泥砂浆勾缝，有抹面要求时，抹面应分层压实。排水管道检查井内的流槽，宜与井壁同时进行砌筑；

16、干砌石大面朝下，互相交错咬搭，不得有通缝，底部垫稳，大缝用碎石全部灌满捣实，所有边口用较大石块整齐坚固封边。

五、工艺质量控制措施及检验标准

1、砌筑砂浆应严格按配合比配料，散装水泥和砂都要过磅，计量要准确，搅拌时间要达到规定要求。

2、轴线定位要准确:四周收口要均匀，砌筑时保持墙身水平面四周内外各点垂直点与井底中心点距离相等。

3、每砌筑50cm高用线锤、钢尺检查砌筑体是否偏离中心点。

4、水平灰缝厚薄要均匀，每层砖都要与皮杆数对平，避免砌筑高低不平。

5、抄平放线时，要细致认真，钉皮数杆的木桩要牢固，防止碰撞松动。皮数杆立完后要复验，确保皮数杆标高一致。

6、雨水口井身均可采用砖砌，道路上的雨水口采用球墨铸铁井圈及篦子，非道路上雨水口井圈及篦子采用复合材料。

7、雨水口井圈表面高程应比该处道路路面低30mm，并与附近路面顺接。当道路路面无路面结构时 (土路)，应在雨水口四周浇筑砼路面，路面做法按道路标准，路面高程及范围详国标图。当雨水口在绿化或碎石地面时，可不做路面，只需满足高程及范围。

8、砌体砂浆必须饱满，砌筑不应有竖向通缝。砖材料应选用满足耐水性、抗冻性及强度等级要求的烧结普通砖(实心砖).

9、雨水口管及雨水口的连接管的敷设、接口、回填土都应视同雨水管，按有关技术规程施工，管口与井内墙平。

10、当排水管道布置在道路中心线时，检查井井盖应对应布置在道路中心线处。

11、各类检查井均可采用砖砌，道路上的检查井采用重型球墨铸铁井盖及支座，非道路上检查井采用复合材料井盖及支座，井盖及支座规格均采用ψ700，踏步采用塑钢踏步.

12、道路上的检查井井盖与路面持平，非道路上的井盖不应低于最终绿化或碎石表面。

13、砖砌体必须砂浆饱满，灰浆均匀.壁面处理前必须消除表面污物，浮灰等.盖板、井盖安装时加1:2防水水泥砂浆座浆及抹三角灰.

14、回填土时，先将井盖盖好，在井墙和井筒周围同时回填，夯实。

六、成品工艺要求

1、雨水口井圈表面高程应比该处道路路面低30mm，并与附近路面顺接。当道路路面无路面结构时(土路)，应在雨水口四周浇筑砼路面，路面做法按道路标准，路面高程及范围详国标图。当雨水口在绿化或碎石地面时，可不做路面，只需满足高程及范围。

2、砌体砂浆必须饱满，砌筑不应有竖向通缝。

3、雨水管口与井内墙平。

4、当排水管道布置在道路中心线时，检查井井盖应对应布置在道路中心线处。道路上的检查井井盖与路面持平，非道路上的井盖不应低于最终绿化或碎石表面。

5、检查井和雨水口的形式、位置合理美观

    利用Navisworks等软件对方案模型做实时漫游，可以在漫游虚拟现实演示系统中自由行走、任意观看，冲击力强，能获得身临其境的真实感受，弥补因缺乏对传统建筑图纸的理解能力而造成和设计师之间的交流鸿沟。

    在Revit软件中将建筑模型导出成nwc格式文件，如图所示。

    利用视点功能，设置人物位置、视角，在建筑模型中进行虚拟漫游，可以身临其境的真实感受建筑内部空间信息，如图所示。

    将BIM模型导入到3Dmax中，通过材质编辑器，导入无缝贴图材质，将材质逐步添加至墙、柱、梁、板等部位，使模型跟真实的建筑一致，如图所示。

    编辑模型并拆分和重组模型，将各部位分类，使模型能够更方便制作动画，如图所示。

    通过建模功能制作场地

    熟练运用切片命令，根据施工进度图的实践节点制作动画后调整时间轴，调整动画整体节奏，如图所示。

    加入摄像机，调整焦距并在时间轴线上制作摄像机的运动轨迹动画，如图所示。

    导入灯光，并分别调整光源的参数，达到真实效果并调整光线位置，灯光的位置一般根据摄像机位置进行调整，如图所示。

    调整所需视频大小的参数及图片格式进行渲染，如图所示。

    把渲染后的JPG图片导入Promiere合成软件进行合成，如图所示。

    导出成AVI格式后生成视频

    总结：

    3dsMax技术设计师建筑相关行业未来的发展趋势，也是建筑设计工作的基本要求。制作电脑效果图是建筑设计人员、室内外装潢设计人员必修掌握的一种技能。电脑效果图，有助于设计方案的完善以及工程方案的竞标，它可以向建筑承建单位、施工单位以大众表达设计者的意图，同时也可以展示预测建筑完成后的实际效果。

    来源丨益埃毕教育

    我们可以创建建筑模型的不同视图，如平面、剖面、立面和三维视图。在建筑模型中，所有的图纸、二维视图和三维视图以及明细表都是同一个基本建筑模型数据库的信息表现形式。修改某个视图中的建筑模型时，Revit会在整个项目中传播这些修改。

    今天我们重点说一下从多种立面透视图中查看模型。

        “视图”选项卡 →“创建”面板→“立面”下拉列表→立面。

        “视图”选项卡 →“创建”面板 →“立面”下拉列表 →框架立面。

    立面视图

    通过四个默认样板方向或指定的其他方向查看模型的外部或内部立面透视图。

    在Revit中，立面视图是默认样板的一部分。当我们使用默认样板创建项目时，项目将包含东、西、南、北4个立面视图。就是在立面视图中绘制标高线。将针对我们绘制的每条标高线创建一个对应的平面视图。

    我们可以创建其他外部立面视图或内部立面视图。内部立面视图描述内墙的详图视图并说明如何创建该墙的特征。可在内部立面视图中显示的房间示例有厨房和浴室。

    可用立面标记来指示立面。当用光标到处拖曳它时，该标记将捕捉到墙。标记可以设置不同的属性。

    如果立面视图的裁剪区域与平面视图的视图范围相交，则立面视图箭头在平面视图中可见。如果将立面裁剪区域的尺寸调整为不再与视图范围相交，则箭头将不再显示在平面视图中。

    创建立面视图

    使用立面视图从不同位置（外部或内部）查看项目。

    1.打开平面视图。

    2.单击“视图”选项卡 →“创建”面板 →“立面”下拉列表 →（立面）。此时会显示一个带有立面符号的光标。

    3.（可选）在“类型选择器”中，从列表中选择视图类型，或者单击“编辑类型”以修改现有视图类型或创建新的视图类型。

    4.将光标放置在墙附近并单击以放置立面符号。移动光标时，可以按Tab键来改变箭头的位置。箭头会捕捉到垂直墙。

    5.要设置不同的内部立面视图，可高亮显示立面符号的方形造型并单击。立面符号会随用于创建视图的复选框选项一起显示，如下图所示。

    旋转控制可用于在平面视图中与斜接图元对齐。

    6.选中复选框表示要创建立面视图的位置。

    7.单击远离立面符号的位置以隐藏复选框。

    8.高亮显示符号上的箭头以选择它。

    9.单击箭头一次以查看剪裁平面：

    带有剪裁平面的立面符号

    剪裁平面的端点将捕捉墙并连接墙。可以通过拖曳蓝色控件来调整立面的宽度。如果蓝色控制柄没有显示在视图中，需要选择剪裁平面，并单击“修改视图”选项卡 →“图元”面板 →“图元属性”。在“实例属性”对话框中，选择“裁剪视图”参数，并单击“确定”。

    10.在项目浏览器中，选择新的立面视图。立面视图由字母和数字指定，例如，立面：1:a。

导语

降低施工项目成本的途径应该是既开源又节流或者说增收又节支，只开源不节流或者只节流不开源都不可能达到降低成本的目的，至少是不会有理想的效果。下面从增收节支的角度论述降低施工项目成本的途径和措施。

降低成本的30个有效措施

1、加强工程项目的成本管理，编制工程成本控制计划，增收节支，定期进行成本分析，采取降低费用开支、增加盈利。

2、编制科学合理的施工计划。

项目部根据工程总进度计划及时编制安装工程分部，充分采用交叉施工、流水作业等手段，科学安排施工的各要素，并严格落实，减少窝工、停工等现象，提高劳动生产率。

3、项目部在满足施工进度的前提下，科学编制月、季度要料计划；加强现场材料管理工作，做到用料计划准确无误，按工程进度需要，组织不同品种、规格的材料分批进场。

材料、设备的采购要货比三家，最后确定供货单位，批量材料争取由厂家直接供应，以减少中间流通环节，降低材料采购的成本。

进场的材料的设备要减少露天堆放的时间，防止自然损耗的丢失，减小保管费用。施工时做到限量领料，合理用料，降低材料的损耗量。

4、采用散装水泥，节省包装费用。

5、尽量在原材料或半成品的产地完成质量验收，减少材料报废率等。

如花岗岩采购必须到矿山挑选母材。切割后，在产地进行排板验收合格后方能运至工地。

6、砼中采用双掺技术，一方面可降低成本，二则也可以改善砼(砂浆)的和易性提高砼的质量。

7、加强劳动力的调度与管理。

按工程进度的需要配备劳动力，对施工班组采取比较彻底的责任承包办法，工资分配同所完成的工程挂钩，提倡一专多能，减少间歇窝工及非生产用工。

8、施工机具配备要合理，选用效率高的施工机械，提高生产率及机械化施工水平。

9、选用先进合理的施工工艺及施工方法，充分利用施工场地，扩大拌制工作面，提高拌制加工效率，减少工程费用。

10、加强对过程产品质量的控制和管理，保证产品一次成优，减少返工等现象，以质量保进度，以质量降成本。

11、认真实施各项质量制度。

在施工过程中，项目部应按公司质量手册、程序文件的要求确保质量体系的有效运行，严把各项质量检验关，对卫生间、隐蔽工程等重点部位加强监督检查，将质量隐患消除在萌芽状态，避免因质量问题而造成的整改、返工损失。

12、合理组织施工。

对安装工程来说，工程前期，施工配合工期长，耗工量大，后期工程量集中，工期紧、压力大，在施工安排上要及早采取相应的措施，做到边配合，边加工，有安装条件的抓紧施工，以分散施工高峰期的工作量，减轻工程后期对安装工作的压力，做到均衡施工。

13、在施工过程中，积极推行新工艺、新材料、新机具等新的施工方法手段，以提高施工效率，降低工程费用，注重技术革新和合理化建议工作，以确保工程质量、进度及成本目标的实现。

14、注重工程的收尾及交付使用，保证及早发挥效益。

工程完工后，尽快拿出工程结算资料，做到工完、场清、帐清，使企业的效益及时得到体现，保证资金的正常回笼，加快资金的周转，降低财务费用。

15、充分把握图纸会审关，使设计方案结合实际，降低，方便施工。

16、加强现场总平面管理，进场材抖、成品、半成品要按场地布置图堆放，做到合理、整齐，以减少二次搬运损耗。

17、抓材料的装卸、运输、管理各个环节，降低物资消耗。

18、合理安排土方开挖程序。

调配土方开挖与回填，节约工程费用。在确保安全的前提下，减少基槽土方放坡，可减少土方量，从而节约人工费及机械台班费。

19、做好材料计量工作，做好落手清，合理回收利用减少原材料消耗。

20、加强模板管理，做好模板的拆模、维修工作，增加周转次数。

21、混凝土掺早强剂，缩短支模时间，加快模板周转。

22、做好材料进场验收工作，验质量、验数量，减少进场损耗。

23、加强机械设备管理、保养、维修，提高机械利用率。

24、提高计划管理水平，抓住计划编制，综合平衡和检查执行环节。

加强生产管理工作，及时解决施工过程中的实际问题，以加快施工进度。

25、要求以收入控制支出，进行成本核算，制定目标成本。

26、根据目标成本，进行成本倒算，确定各分部分项工程材料用量控制范围及各工种控制范围。实行成本否决权。

27、严格样板开路，减少返工，降低成本。

28、加强合同管理，降低合同风险。

29、降低物资采购成本。

30、降低原材料成本。

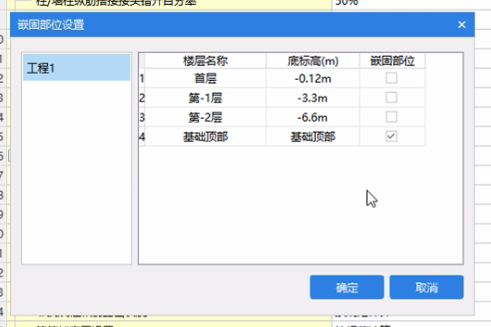

问题：楼层表中嵌固部位是什么意思？可以有几个嵌固部位吗？

解决办法：嵌固部位即嵌固端就是平常说的固定端，不允许在此位置有任何移动，楼层表中的嵌固端在16G101-1图集中有明确规定。

1、嵌固部位在基础顶面时，无需注明。

2、嵌固部位不在基础顶面时，需要在层高表中用双细线注明

3、第三条尤为重要，虽然嵌固部位不在地下室顶板，但仍需要考虑，可在层高表中用双虚线表示。

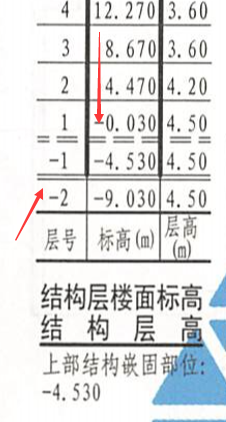

下面举个例子：

从上面图中可以知道，在基础顶部是默认有一个嵌固部位，然后在地下室顶板时有双虚线（有的图纸也是直接在此位置注明为嵌固端）表示此位置也是嵌固部位，所以图中有两个嵌固部位，如果你用软件算量则需要手动把计算设置成两个嵌固部位，毕竟嵌固部位箍筋加密区和非嵌固部位箍筋加密区相差还是很大的。如果你细心的话，你会发现广联达柱的计算设置中，嵌固部位是多选而不是单选。

从16G101-1第65页中可知，嵌固部位的箍筋加密高度为柱净高的三分之一，而其余位置则为柱净高的​六分之一和其他取大值。

目前，钢结构普遍应用于各种类型的民用建筑中，在高层及超高层建筑中的应用则更为广泛。同混凝土结构相比，钢结构具有韧性好、强度与重量比高的优点，具有优越的抗震性能；但是，如果钢结构房屋在结构设计、材料选用、施工制作和维护上出现问题。则其优良的钢材特性将得不到充分的发挥，在地震作用下同样会造成结构的局面破坏或整体倒塌。

一、高层建筑发展概括

80年代，是我国高层建筑在设计计算及施工技术各方面迅速发展的阶段。各大中城市普遍兴建高度在100m左右或100m以上的以钢筋为主的建筑，建筑层数和高度不断增加，功能和类型越来越复杂，结构体系日趋多样化。比较有代表性的高层建筑有上海锦江饭店，它是一座现代化的高级宾馆，总高153.52m，全部采用框架一芯墙全钢结构体系，深圳发展中心大厦43层高165.3m,加上天线的高度共185.3m,这是我国第一幢大型高层钢结构建筑。进入90年代我国高层建筑的设计与施工技术进入了新的阶段。不仅结构体系及建筑材料出现多样化而且在高度上长幅很大有一个飞跃。深圳于1995年6月封顶的地王大厦，81层高，385.95m为钢结构，它居目前世界建筑的第四位

二、高层钢结构震害现象及其原因分析

钢结构被认为具有卓越的抗震性能，在历次的地震中，钢结构房屋的震害要小于钢筋混凝土结构房屋。很少发生整体破坏或倒塌现象。尽管如此，由于焊接、连接、冷加工等工艺技术以及外部环境的影响，钢材材料的优点将受到影响。特别是因设计、施工以及维护不当，就很可能造成结构的破坏。根据钢结构在历次地震中的破坏形态，可能破坏形式分为以下几类：

1、 结构倒塌

　　结构倒塌是地震中结构破坏最严重的形式。造成结构倒塌的主要原因是结构薄弱层的形成，而薄弱层的形成是由于结构楼层屈服强度系数和抗变4刚度沿高度分布不均匀造成的。这就要求在设计过程中应尽量避免上述不利因素的出现。

2、 节点破坏

　　节点破坏是地震中发生最多的一种破坏形式。剐性连接的结构构件一般采用铆接或焊接形式连接。如果在节点的设计和施工中，构造及焊缝存在缺陷，节点区就可能出现应力集中、受力小均的现象，在地震中很容易出现连接破坏。梁柱节点可能出现的破坏现象主要表现为：铆接断裂，焊接部位位脱，加劲板断型、屈曲，腹板断裂、屈曲等。

3、 构件破坏

　　在以往所有地震中，多高层建筑钢结构构件破坏的主要形式有支撑的破坏与失稳以及梁柱局部破坏两种。（1）支撑的破坏与失稳。当地震强度较大时，支撑承受反复拉压的轴向力作用，一旦压力超出支撑的屈曲临界力时，就会出现破坏或失稳。（2）梁柱局部破坏。对于框架柱，主要有翼缘屈曲、翼缝撕裂，甚至框架柱会出现水平裂缝或断裂破坏。对于框架梁，主要有翼缘屈曲、腹板屈曲和开裂、扭转屈曲等破坏形态。

4、基础锚固破坏

　　钢构件与基础的锚固破坏主要表现为柱脚处的地脚螺栓脱开、混凝土破碎导致锚固失效、连接板断裂等，这种破坏形式曾发生多起，根据对上述钢结构房屋震害特征的分析可知，尽管钢结构抗震性能较好，但在历次的地震中，也会出现不同程度的震害。究其原因，元素是和结构设计、结构构造、施工质量、材料质量、日常维护等有关，为了预防以上震害的出现，减轻震害带来的损失，多高层钢结构房屋抗震设计必须严格遵循有关规程进行。

三、抗震设计基本要求

1、钢结构房屋结构类型

　　常见的钢结构房屋的结构体系有框架结构、框架一支援结构、框架一抗震墙板结构、简体结构以及巨型框架结构等。钢结构房屋的抗震性能的优劣取决于结构的选型，进行实际工程设计时，需要综合考虑多种因素进行方案的优化，在优化过程中确定其适宜的结构体系。

2、钢结构房屋结构布置原则

　　钢结构房屋的结构体系和结构布置的选择关系到结构的安全性、适用性和经济性。和其他类型的建筑结构一样，多高层钢结构房屋应尽量采用规则的建筑方案。当结构体型复杂、平立面特别不规则时，可按实际需要在适当部位设置防震续，从而形成多个较规则的抗侧力结构单元。由于钢结构可耐受的结构变形大于混凝土结构，一般来说，不宜设抗震缝，必须设置时，抗震缝宽应不小于相应钢筋混凝土结构房屋的1.5倍。

3、 钢结构房屋适用的最大高度和高宽比

　　根据结构总体高度和抗震设防烈度确定结构类型和最大适用高度。结构的高宽比是影响结构整体稳定性和抗震性能的重要参数，它对结构刚度、侧移和振动形式有直接影响。高度比指房屋总高度与平面较小宽度之比。高宽比值较大时，一方面使结构产生较大的水平位移及P—A效应，还由于倾覆力矩使柱产生很大的轴向力。因此，需要对钢结构房屋的最大高宽比制定限值，不宜大于合理的限值，超过时应进行专门研究，采取必要的抗震措施。

四、抗震设计的一般方法

钢材基本属于各向同性的均质材料，且质轻高强、延性好，是一种很适合于建筑抗震结构的材料，在地震作用下，高层钢结构房屋由于钢材材质均匀，强度易于保证，所以结构的可靠性大；轻质高强的特点使得钢结构房屋的自重轻，从而所受地震作用减小；良好的延性使结构在很大的变形下仍不致倒塌，从而保证结构在地震作用下的安全性。但是，钢结构房屋如果设计和制造不当，在地震作用下，可能发生构件的失稳和材料的脆性破坏或连接破坏，使钢材的性能得不到充分发挥，造成灾难性后果。因此高层钢结构房屋的抗震设计就显得非常重要和必要。

1、建筑场地

　　在选择建筑场地时，应根据工程需要，掌握地震活动情况和工程地质的有关资料，对建筑场地做出综合评价。宜选择对建筑抗震有利的地段，如开阔平坦的坚硬场地土或密实均匀的干硬场地土等地段，避开对建筑抗震不利的地段，如软弱场地土、易液化土、条状突出的山嘴、高耸孤立的山丘，非岩质的陡坡、采空区、河岸和边坡边缘等地段。

2、地基和基础

　　为了避免建筑物不均匀沉降而导致结构产生裂隙、甚至倾斜，使结构构件过早进入塑性区，同一结构单元不应设置在性质截然不同的地基土上，不宜部分采用天然地基，部分采用桩基；地基有软弱粘性土、可液化土或严重不均匀土层时，应加强基础的整体性和刚性。

3、平面和立面布置

　　为了避免地震时建筑发生扭转和应力集中或塑性变形集中而形成薄弱环节，建筑平面、立面布置宜规则、对称，质量分布和刚度变化宜均匀。但不设置抗震缝时，应采用与实际情况相符合的计算模型，设置抗震缝时，应将建筑物分割成规则的结构单元。我国《抗震规范》对高层钢结构房屋的最大适用高度和钢结构房屋的最大高宽比都有规定：

　　（1）、结构体系应具有明确的计算简图和合理的地震作用传递途径；应有多道抗震设防防线，避免因部分结构或构件失效而导致整个体系丧失抗震能力或丧失对重力的承载能力；应具备必要的承载能力，良好的变形能力和耗能能力；应具有合理的刚度分布和承载力分布，避免因局部削弱或突变而形成薄弱部位，产生过大的应力集中或塑性变形集中，对可能出现的薄弱部位，应采取措施提高其承载能力。

　　（2）、在抗震结构体系中，应使结构构件和连接部位具有良好的延性，避免脆性破坏，提高抗震结构的整体变形能力。因此，钢结构构件应合理控制尺寸，防止局部失稳或整体失稳，如对梁翼缘和腹板的宽厚比和高厚比都作了明确规定。此外，还应加强各构件之间的连接，以保证结构的整体性，抗震支承系统应保证地震作用时结构的稳定。

　　（3）、对于女儿墙、围护墙、雨篷、封墙等非结构构件，应使其与主体结构有可靠地连接和锚固，避免地震时倒塌伤人，产生附加震害；围护墙、隔墙等与主体结构的连接，应避免设置不当而导致主体结构破坏；应避免吊顶塌落及悬吊较重的装饰物坠落，不可避免时应采取可靠措施。

　　（4）、建筑物在强震作用下的表现，既是对抗震设计的检验，也是对施工质量的检验。施工质量的好坏，直接影响钢结构房屋的抗震能力。因此，抗震结构对材料和施工质量的特别要求，应在设计文件上注明。建筑物的施工要特别注意符合图纸上合理的抗震要求，注意材料选择，确保施工质量。

随着人们对地震的不断认识，为防止出现严重的地震的严重灾害，造成财产损失和生命伤亡。人们对高层钢结构房屋的抗震要求不断提高。本文阐明了设计人员进行高层钢结构房屋抗震设计时，应首先从概念设计着手，制定比较合理的设计方案等，确保房屋抗震设防目标的实现。

钢结构各种流程应注意的事项

▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼▼

（1）制作：钢结构制作包括放样、号料、切割、校正等诸多环节。高强度螺栓处理后的摩擦面，抗滑移系数应符合设计要求。

　　制作质量检验合格后进行除锈和涂装。一般安装焊缝处留出30～50mm暂不涂装。

（2）焊接：焊工必须经考试合格并取得合格证书，且必须在其考试合格项目及其认可范围内施焊。焊缝施焊后须在工艺规定的焊缝及部位打上焊工钢印。

　　焊接材料与母材应匹配，全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷检验，超声波探伤不能对缺陷作出判断时，采用射线探伤。

　　施工单位首次采用的钢材、焊接材料、焊接方法等，进行焊接工艺评定。

（3）运输：运输钢构件时，要根据钢构件的长度和重量选用车辆。钢构件在车辆上的支点、两端伸出的长度及绑扎方法均应保证构件不产生变形、不损伤涂层。

（4）安装：钢结构安装要按施工组织设计进行，安装程序须保证结构的稳定性和不导致永久性变形。安装柱时，每节柱的定位轴线须从地面控制轴线直接引上。钢结构的柱、梁、屋架等主要构件安装就位后，须立即进行校正、固定。

　　由工厂处理的构件摩擦面，安装前须复验抗滑移系数，合格后方可安装。

（5）防火与防锈：

　　1）钢结构防火性能较差。当温度达到550℃时，钢材的屈服强度大约降至正常温度时屈服强度的0.7，结构即达到它的强度设计值而可能发生破坏。

　　设计时应根据有关防火规范的规定，使建筑结构能满足相应防火标准的要求。在防火标准要求的时间内，应使钢结构的温度不超过临界温度，以保证结构正常承载能力。

　　2）外露的钢结构可能会受到大气，特别是被污染的大气的严重腐蚀，最普通的是生锈。这就必须对构件的表面进行防腐蚀处理，以保证钢结构的正常使用。防腐处理的方法根据构件表面条件及使用寿命的要求决定。

1、路基挖方施工特点

路基挖方又称为路堑是路基工程施工中的一个重点。尤其在山岭重丘地区修建高等级公路，挖方路基常常是控制工程进度的关键。公路建成通车后，挖方段又是养路部门养护的重点。由于挖方路堑是由天然地层构成的，天然地层在生成和演变的长期过程中，一般具有复杂的地质结构。处于地壳表层的挖方路堑边坡施工中受到自然和人为因素包括水文、水文地质、地面水、气候、地貌、设计与施工方案等的影响，比路堤边坡更容易发生变形破坏。

路基出现的病害大多发生在路堑挖方地段上，诸如滑坡、崩坍、落石、路基翻浆等。路基大断面的开挖施工，破坏了原有的山体平衡，以及地下、地表水体的平衡，如果施工方案选择不合理，边坡太陡，弃方堆弃太近，草坡栽种、护面铺砌及挡土墙施工不及时，排水不良等都会引起路堑边坡失稳、滑坡，严重时甚至影响整个工程进度，这是挖方路基施工中经常出现的问题。施工人员应从设计审查、施工方案选择、现场地质水文调查多方面把关，切实搞好挖方路基施工。

2、路基挖方施工前准备工作

2.1测量放样

施工恢复定线测量及施工放样是施工准备阶段的主要技术工作，承包单位根据设计图纸、监理工程师书面提供的各导线点坐标及水准点标高进行复测，闭合后将复测资料交监理工程师审核。承包人应根据监理工程师批准的定线数据进行施工放线。按规范中规定，路基施工前，应根据设计图、施工工艺和有关规定恢复的路线中线桩、钉出路基用地界桩、路堑坡顶、边沟、取土坑、护坡道、弃土堆等的具体位置桩。道路中线桩直线部分每20m一个，每100m设一个永久性固定桩，曲线的起点、终点、圆缓点、缓圆点都应设置固定桩。在中线桩施测后，进行横断面测量，然后根据路基横断面图及实测标高进行边桩放线。在挖方断面的坡顶点位置上，钉挖断面的边桩，一般在距边桩一定距离的外方，设栓（护）桩，以备边桩丢失后及时恢复。

2.2施工前的复查和试验

路基施工前，施工人员应对路基工程范围的地质水文情况进行详细调查，通过取样试验确定其性质和范围，并了解附近既有建筑物对特殊土的处理方法。对有岩石的地段要掌握岩层风化、龟裂程度，岩层的层理、节理、片理状态，对于易崩塌地带的断层和地质变化区段的情况尤应给予特别的重视。

土工试验取样一般按设计文件提供的资料每一种土类取样不少于三组；也有按桩号取样进行土工常规或试验的。并按照《公路路基施工技术规范》（JTJ033-95）规定，挖方、借土场用做填料的土应该进行的试验项目，其试验方法按《公路土工试验规程》（JTJ051-93）办理。

2.3开挖前路堑的排水设施

由于水是造成路堑各种病害的主要原因，所以不论采取何种开挖方法，均应保证开挖过程中及竣工后的有效排水。

（1）在路堑开挖前做好截水沟，分层开挖时应修建临时排水沟。

（2）临时排水设施与永久性排水设施相结合，流水不得排于农田、耕地，污染自然水源，也不得引起淤积和冲刷。

（3）路堑施工时应注意经常维修排水沟道，保证流水畅通。渗水性土质或急流冲刷地段的排水沟应予以加固，防渗防冲。水文地质不良地段，必须严格搞好堑顶排水。

（4）引走一切可能影响边坡稳定的地面水和地下水，在路堑的线路方向上保持一定的纵向坡度（单向或双向）以利排水。

3、路堑的开挖

土方地段的挖方路基施上标高，考虑因压实而产生的下沉量，下沉量的数值由试验室确定。路基顶面以下80cm的压实度，要达到95%，严格按JTJ051-93《公路土工试验规程》重型击实法进行检验。不符合要求时，采取压实或其它措施进行处理，并报监理上程师批准。

3.1开挖原则

（1）按设计坡比分层开挖，每层开挖深度应根据机械修整边坡的便利程度确定。

（2）软土天然层开挖应考虑弃土外运问题，保证开挖现场的便道畅通，合理组织现场交通，并结合本单位的运输设备吨位考虑。

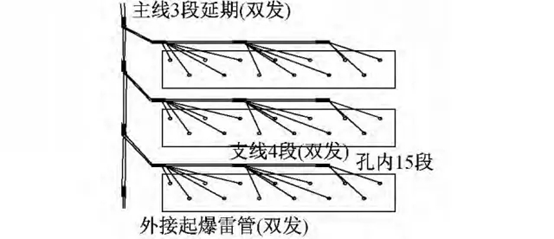

（3）石方爆破作业以小型及松动爆破为主，严禁过量爆破。对坡面2m范围内采用光面爆破和预裂爆破技术。

（4）路堑开挖应采用“横向分层、纵向分段、两端同步、阶梯掘进”的方式有序进行。

（5）注重开挖现场文明施工，保证施工有序，安全生产，文明施工。

3.2路堑的开挖方法

土方路堑开挖根据路堑深度和纵向长度，开挖方式可以分为横挖法、纵挖法及混合式开挖法三种。

（1）横挖法

对路堑整个横断面的宽度和深度从一端或两端逐渐向前开挖的方式称为横挖法或一层横向全宽挖掘法，适用于开挖深度小且较短的路堑。多层横向全宽挖掘法适用于开挖深而短的路堑，土方工程数量较大时，各层应纵向拉开，做到多层、多方向出土，可安排较多的劳动力和施工机械，以加快施工进度。每层挖掘深度根据工作方便和施工安全而定，人力横挖法施工时，一般1.5-2.0m；机械横挖法施工时，每层台阶深度可加大到3m-4m.横挖法适用于机械化施工，以推土机堆土配合装载机和自卸车运土较为有利，边坡修整和施工排水沟由人力与平地机修刮完成。

（2）纵挖法

分层纵挖法：沿路堑全宽以深度不大的纵向分层挖掘前进的作业方式称为分层纵挖法，本法适用于较长的路堑开挖。施工中当路堑的长度较短（不超过100m），开挖深度不大于3m，地面较陡时，宜采用推土机作业，其适当运距为20-70m，最远不宜大于100m，当地面横坡较平缓时，表面宜横向铲土，下层的土宜纵向推运：当路堑横向宽度较大时，宜采用两台或多台推土机横向联合作业；当路堑前傍陡峻山坡时，宜采用斜铲堆土。通道纵挖法：沿路堑纵向挖掘一通道，然后将通道向两侧拓宽，上层通道拓宽至路堑边坡后，再开挖下层通道，按此方向直至开挖到挖方路基顶面标高，这是一种快速施工的有效方法，通道可作为机械通行、运输土方车辆的道路，便于土方挖掘和外运的流水作业。分段纵挖法：沿路堑纵向选择一个或几个适宜处，将较薄一侧路堑横向挖穿，将路堑在纵方向上按桩号分成两段或数段，各段再纵向开挖。本办法适用于路堑过长，弃土运距过远的傍山路堑，或一侧的堑壁不厚的路堑开挖，同时还应满足其中间段有经批准的弃土场、土方调配计划有多余的挖方废弃的条件。

（3）混合式开挖法

即将横挖法与通道纵挖法混合使用，适用于路堑纵向长度和挖深都很大时，先将路堑纵向挖通后，然后沿横向坡面挖掘，以增加开挖坡面。每一个坡面应设一个机械施工班组进行作业。

3.3开挖过程注意事项

（1）做好堑顶截排水，并随时注意检查。临时排水设施与永久性排水设施相结合。

（2）开挖过程中，派专人仔细调查开挖坡面稳定情况，发现问题及时加固处理，同时做好地下设备的调查和勘察工作。

（3）加强测量控制，边坡随开挖随成型，保持边坡平顺。

（4）雨季开挖土路堑时，分层进行开挖，每层底面设大于1%的纵坡，挖方边坡沿边坡预留30cm厚，待雨后再整修到设计边坡线，开挖路堑在距基顶面30cm时停止开挖，待雨季后再挖到设计标高。

（5）冬季施工时，开工未挖完的土质路堑、基坑时，将开挖面表层翻松30-40cm，耙平作为保温层防冻；已开挖完的，表层预覆松土或草袋上覆松土，待继续施工时再清除。土方开挖完毕，立即施工上部结构，防止基底冻结；如有工艺间歇，按冬季防护办法处理。

（6）土方开挖时，对地下管线、缆线、文物古迹和其他构造物做好妥善保护。在居民区附近开挖土方时，采取有效措施保证居民及施工人员的安全，并为附近居民的生活提供有效的临时便道或便桥。

（7）土方地段的路床顶面标高，考虑因压实而产生的下沉量，其值由实验确定。路床顶面以下30cm的压实度不小于95%.

（8）对有石方爆破的路基挖方施工，应设立警戒线，安全标牌齐全，并设专业人员监督管理，以保证生产和生活安全

1 总则

1.0.1 为规范监理资料管理，提升监理人员履职能力，充分发挥监理作用，制定本标准。

1.0.2 本标准适用于工程监理资料的管理。国内对外投资等境外项目可参照执行。

1.0.3 工程监理资料管理，除遵守本标准外，尚应符合国家及各地区、各行业现行有关标准的规定。

2 术语

2.0.1 监理资料

工程监理单位在履行建设工程监理合同过程中形成或获取的，反映项目建设客观状况和监理履职情况，以一定形式记录、保存的文件资料。

2.0.2 编制类资料

项目监理机构编制的，用于对监理工作进行策划、指导，对工程质量进行评估，对监理工作进行总结的监理资料。

2.0.3 签发类资料

监理单位和项目监理机构签署发出的，用于授权、指令、告知等用途的监理资料。

2.0.4 审批类资料

项目监理机构对施工单位报审的文件资料进行审核审批所形成的监理资料。

2.0.5 验收类资料

项目监理机构对施工单位报验的对应工程项目实体的文件资料，进行检查验收所形成的监理资料。

2.0.6 记录类资料

项目监理机构记录监理履职行为和重要事件所形成的监理资料。

2.0.7 台账类资料

项目监理机构记录监理过程信息所形成的明细记录、清单等监理资料。

2.0.8 其他资料

除上述编制类、签发类、审批类、验收类、记录类、台账类以外的监理文件资料。

3 基本规定

3.0.1 监理单位应建立健全监理文件资料管理制度。

3.0.2 总监理工程师为监理资料管理的第一责任人，全面负责监理资料的管理工作。

3.0.3 项目监理机构应设专职或兼职的监理资料管理人员，及时整理、分类汇总监理文件资料，并应按规定组卷，形成监理档案，并应在项目结束后向有关单位、部门移交需要存档的监理文件资料。

3.0.4 监理资料应反映工程实际情况和监理履职情况，并应与工程进度同步形成、收集和整理。

3.0.5 监理资料应真实、准确、完整、有效，具有可追溯性。由多方共同形成的文件资料，各方应分别对各自文件资料的真实性负责。

3.0.6 监理资料应符合地方或行业关于工程资料的相关规定，并满足工程档案管理的相关要求。

3.0.7 项目监理机构宜采用信息技术进行监理资料管理。

4 监理资料管理职责

4.1 总监理工程师的资料管理职责

4.1.1 明确项目监理机构各岗位人员的监理资料管理职责，确定专职或兼职监理资料管理人员。

4.1.2 组织编写监理规划、监理月报、工程质量评估报告、监理工作总结，审批监理实施细则。

4.1.3 签发工程开工令、工程暂停令、工程复工令、监理报告、工程款支付证书、竣工移交证书。

4.1.4 在施工组织设计报审表、施工方案/专项施工方案报审表、施工进度计划报审表（总进度计划或重要进度计划）、分包单位资格报审表、工程开工报审表、工程复工报审表、工程款支付报审表、费用索赔报审表、工程临时/最终延期报审表等监理资料签署意见。

4.1.5 在分部工程验收报审表、分部工程验收记录、单位工程竣工验收报审表、单位工程验收记录、建设工程竣工验收备案表等验收资料上签署意见。

4.1.6 检查各岗位监理人员监理资料管理情况，定期审阅签认监理日志。

4.2 专业监理工程师的资料管理职责

4.2.1 负责本专业监理资料的编制、收集、整理，并及时向监理资料管理人员移交。

4.2.2 对本专业监理资料的真实性、准确性、完整性、及时性负责。

4.2.3 参与编制监理规划，负责编制本专业的监理实施细则。

4.2.4 审查施工单位报送的分包单位资格报审资料，并签署审查意见。

4.2.5 审查施工单位报审的施工组织设计和本专业施工方案、专项施工方案，并签署审查意见。

4.2.6 检查、复核施工单位报送的施工控制测量成果及保护措施，并签署意见。

4.2.7 核查施工单位报送的本专业材料、构配件、设备的质量证明文件和复验报告，并签署相应资料。

4.2.8 签署图纸会审记录，审查工程变更并签署意见。

4.2.9 填写监理日志，参与编写监理月报。

4.2.10 签发监理通知单，复查整改情况，签署施工单位报送的监理通知回复单。

4.2.11 按有关规定和建设工程监理合同约定进行平行检验，并签署相应资料。

4.2.12 对施工单位报验的隐蔽工程、检验批、分项工程进行验收，对验收合格的予以签认。

4.2.13 根据相关规定，对危险性较大分部分项工程进行验收，并填写验收记录。

4.2.14 审查施工单位报审的施工总进度计划和阶段性施工进度计划，并签署意见。

4.2.15 审查施工单位工程款支付报审涉及的工程量和支付金额，并签署意见。

4.3 监理员的资料管理职责

4.3.1 根据旁站方案的要求实施旁站，并填写旁站记录。

4.3.2 按相关规定对于材料的取样送检进行见证，并填写见证记录。

4.3.3 根据相关规定，对危险性较大分部分项工程进行巡视，并填写危险性较大分部分项工程巡视检查记录。

4.3.4 复核或从施工现场获取工程计量的有关数据并签署原始凭证。

4.4 资料管理人员的资料管理职责

4.4.1 收集、整理监理文件资料，采用信息化手段进行资料管理。

4.4.2 负责与各参建单位的文件往来联系，负责各种文件的收发、登记及整理。

4.4.3 核查监理文件资料的齐全性、符合性。

4.4.4 登记、填写各类监理图表、台账。

4.4.5 整理归档工程竣工资料。

5 监理资料管理要求

5.1 编制类资料

5.1.1 监理规划应在签订建设工程监理合同、收到工程设计文件和建设工程施工合同后，由总监理工程师组织、专业监理工程师参与编制。监理规划经工程监理单位技术负责人审批，加盖工程监理单位公章后实施，并应在第一次工地会议前报送建设单位。

5.1.2 监理规划的主要内容应符合《建设工程监理规范》（GB/T50319-2013）的规定。

旁站监理方案应纳入监理规划的“工程质量控制”章节。对需要编制监理实施细则的技术复杂、专业性较强、危险性较大的分部分项工程，应在监理规划中制订编制计划。

5.1.3 编制监理规划应充分考虑项目特点和项目监理机构实际情况，做到监理目标明确、职责分工清楚、操作程序合理、工作制度健全、方法措施有效。监理规划的内容应具有针对性和指导性。

5.1.4 在实施工程项目监理过程中，实际情况或条件发生变化（如设计文件、施工组织设计和施工方案等发生重大变化）而需要调整监理规划时，应由总监理工程师组织专业监理工程师修订。修订后按原报审程序经批准后报送建设单位。

5.1.5 监理实施细则应在收到施工单位报审的施工方案或专项施工方案后、在相应专业工程施工前编制审批完成。监理实施细则应由专业监理工程师编制，总监理工程师审批，并加盖项目监理机构章。

5.1.6 监理实施细则主要内容应符合《建设工程监理规范》（GB/T50319-2013）的规定。

5.1.7 监理实施细则的内容应符合监理规划的要求，并应结合专业工程特点，使其具有针对性和可操作性，做到目标明确、措施有效。

5.1.8 在实施工程项目监理过程中，当工程发生变化导致监理实施细则所确定的工作流程、方法和措施需要调整时，专业监理工程师应根据实际情况对监理实施细则进行补充、修改，并经总监理工程师批准后实施。

5.1.9 在建设工程监理合同履约服务期间，项目监理机构应每月编制监理月报。监理月报应由总监理工程师组织编写，签字并加盖项目监理机构章，报建设单位。

5.1.10 监理月报主要内容应符合《建设工程监理规范》（GB/T50319-2013）的规定。

5.1.11 监理月报内容应全面真实反映工程实际情况和监理工作情况，做到数据准确、重点突出、语言简练，并附必要的图表和照片，确保监理工作可追溯。

5.1.12 工程质量评估报告应在单位工程质量竣工预验收合格后，由总监理工程师组织编写，经监理单位技术负责人审核并加盖工程监理单位公章后报建设单位。

5.1.13 工程质量评估报告主要内容应符合《建设工程监理规范》（GB/T50319-2013）的规定。

5.1.14 工程质量评估报告的编制应文字简练、准确、重点突出、内容完整，应给出明确的工程质量评估结论。

5.1.15 监理工作总结应在工程竣工验收合格、施工现场监理工作结束后，由总监理工程师主持编写，并报监理单位和建设单位。

5.1.16 监理工作总结主要内容应符合《建设工程监理规范》（GB/T50319-2013）的规定。

5.1.17 监理工作总结内容应全面反映建设工程监理合同履行情况及监理工作成效，应针对监理工作中遗留问题或后续工作做出说明并提出相关建议。

5.2 签发类资料

5.2.1 《总监理工程师任命书》和《建设工程监理单位法定代表人授权书》应在建设工程监理合同签订后，建设工程开工前，由工程监理单位法定代表人签字并加盖监理单位公章，书面报建设单位。

5.2.2 总监理工程师发生变更时，应重新签署《总监理工程师任命书》和《建设工程监理单位法定代表人授权书》。

5.2.3 《建设工程监理单位项目负责人工程质量终身责任承诺书》应在建设工程监理合同签订后，建设工程开工前，由监理单位法定代表人签字，并加盖总监理工程师执业印章和监理单位公章，报政府建设主管部门备案。

5.2.4 总监理工程师发生变更时，应重新签署《建设工程监理单位项目负责人工程质量终身责任承诺书》，并重新办理备案。

5.2.5 总监理工程师应组织专业监理工程师审查施工单位报送的工程开工报审表及相关资料，具备开工条件的，经建设单位批准后，签发《工程开工令》，并加盖执业印章和项目监理机构章。

5.2.6 《工程开工令》参照《建设工程监理规范》（GB/T50319-2013）附录A 中表A.0.2。

5.2.7 当工程需要暂停施工时，总监理工程师可根据停工原因的影响范围和影响程度，确定停工范围，并应按建设工程施工合同和建设工程监理合同的约定签发《工程暂停令》，并加盖执业印章和项目监理机构章。

5.2.8 签发《工程暂停令》前应征得建设单位同意。

5.2.9 《工程暂停令》参照《建设工程监理规范》（GB/T50319-2013）附录A 中表A.0.5。

5.2.10 当施工现场具备复工条件时，施工单位提出复工申请的，项目监理机构应审查施工单位报送的工程复工报审表，符合要求后，总监理工程师应及时签署意见，并经建设单位同意后签发《工程复工令》，并加盖执业印章和项目监理机构章。

5.2.11 当施工现场具备复工条件时，施工单位未提出复工申请的，总监理工程师可根据工程实际情况指令施工单位恢复施工；因非施工单位原因引起的工程暂停施工的，具备复工条件，总监理工程师应及时签发《工程复工令》。

5.2.12 《工程复工令》参照《建设工程监理规范》（GB/T50319-2013）附录A 中表A.0.7。

5.2.13 当出现或可能出现影响质量、进度、安全等问题时，项目监理机构可签发《监理通知单》，并加盖项目监理机构章。

《监理通知单》可以由专业监理工程师签发，重要的《监理通知单》应由总监理工程师签发。

5.2.14 收到施工单位的监理通知回复单后，项目监理机构应及时对整改情况和附件资料进行复查，并签署意见。监理通知回复单的监理签署人应为监理通知单的原签发人，并加盖监理项目机构章。

5.2.15 《监理通知单》参照《建设工程监理规范》（GB/T50319-2013）附录A 中表A.0.3。

5.2.16 项目监理机构在实施监理过程中，发现工程存在安全事故隐患时，在签发《监理通知单》和《工程暂停令》后，施工单位拒不整改或不停止施工的，项目监理机构应请示监理单位主要负责人，及时向有关主管部门报送《监理报告》。《监理报告》由总监理工程师签发，并应并加盖项目监理机构章。

5.2.17 《监理报告》参照《建设工程监理规范》（GB/T50319-2013）附录A 中表A.0.4。

5.2.18 项目监理机构发出的《工作联系单》应由项目监理机构负责该事项的专业监理工程师签字，并应经总监理工程师同意后发出。涉及重要告知内容的《工作联系单》，应有总监理工程师签署。重要工程联系单可以加盖项目监理机构章。

5.2.19 《工作联系单》参照《建设工程监理规范》（GB/T50319-2013）附录C 中表C.0.1。

5.2.20 《工程款支付证书》由总监理工程师签发，并加盖项目监理机构章。

5.2.21 《工程款支付证书》参照《建设工程监理规范》（GB/T50319-2013）附录A 中表A.0.8。

5.3 审批类资料

5.3.1 工程开工前，项目监理机构应审查施工单位报送的施工组织设计，专业监理工程师签署审查意见，总监理工程师签署审核意见，并加盖执业印章和项目监理机构章。规模较大、工艺较复杂的工程、群体工程或分期出图的工程可分阶段审批施工组织设计。

5.3.2 项目监理机构除按《建设工程监理规范》（GB/T50319-2013）要求审查施工组织设计基本内容外，尚应审查施工组织设计中的生产安全事故应急预案，重点审查应急组织体系、相关人员职责、预警预防制度、应急救援措施。

5.3.3 对于重大或特殊的工程，项目监理机构应将施工组织设计报监理单位技术负责人审核后，再由总监理工程师签发施工单位。

5.3.4 总监理工程师认为施工组织设计需要修改的，应签发书面意见退回施工单位修改，修改后按原编审程序报审；施工组织设计在实施过程中如需调整，施工单位仍应按原审批程序报审。

5.3.5 对于技术复杂或采用新技术的分项、分部工程，施工单位应编制施工方案。项目监理机构应在相应分项、分部工程开工前审查施工单位报送的施工方案，由专业监理工程师签署和总监理工程师分别签署意见，并加盖项目监理机构章。

5.3.6 项目监理机构除按《建设工程监理规范》（GB/T50319-2013）要求审查施工方案基本内容外，尚应审查施工方案是否符合施工组织设计要求，是否具有针对性和可操作性。

5.3.7 施工方案在实施过程中，施工单位如需做较大的变动，仍应按原审批程序报审。

5.3.8 对于技术复杂、专业性较强、危险性较大的分部分项工程，施工单位应编制专项施工方案。项目监理机构应在相应工程开工前，审查施工单位报送的专项施工方案，专业监理工程师和总监理工程师分别签署意见，并加盖项目监理机构章。

5.3.9 危险性较大的分部分项工程专项施工方案的编制、论证及审查，应按照《危险性较大的分部分项工程安全管理规定》（住房和城乡建设部令第37 号）执行。
超过一定规模的危险性较大的分部分项工程的专项施工方案经专业监理工程师审查、总监理工程师审核并加盖执业印章和项目监理机构章后，应报建设单位审批。

5.3.10 项目监理机构除按《建设工程监理规范》（GB/T50319-2013）要求审查专项施工方案基本内容外，尚应审查专项施工方案是否符合施工组织设计要求，是否具有针对性和可操作性。

5.3.11 专项施工方案在实施过程中需要调整时，施工单位应按程序重新报审。

5.3.12 工程项目动工或相应工程开工前，项目监理机构应审查施工单位报送的施工总进度计划或阶段性进度计划，专业监理工程师和总监理工程师分别签署意见，并加盖项目监理机构章。

5.3.13 群体工程中单位工程分期进行施工的，项目监理机构应要求施工单位按照建设单位提供的图纸及有关资料的时间，分别编制各单位工程的进度计划，并分别履行报审程序。

5.3.14 项目监理机构除按《建设工程监理规范》（GB/T50319-2013）要求审查施工进度计划基本内容外，应重点审查施工总进度计划是否经其企业技术负责人审批，编制、审核、批准人签字及单位公章是否齐全。

5.3.15 分包工程开工前，项目监理机构应审查施工单位报送的分包单位的施工或安装资质和能力，专业监理工程师和总监理工程师分别签署意见，并加盖项目监理机构章。

5.3.16 项目监理机构应按《建设工程监理规范》（GB/T50319-2013）要求审查分包单位资格。根据施工合同约定，建设单位对分包单位资质另有附加要求的，项目监理机构还应按建设单位要求进行审查。

5.3.17 工程开工前，总监理工程师应组织专业监理工程师审查施工单位报送的工程具备开工条件的证明文件资料，签署审核意见并加盖执业印章和项目监理机构章后报建设单位审批。

5.3.18 审查工程开工报审文件资料按《建设工程监理规范》（GB/T50319-2013）要求执行。

5.3.19 工程停工需要复工前，总监理工程师应组织专业监理工程师审查施工单位报送的工程具备复工条件的证明文件资料，签署审核意见并加盖执业印章和项目监理机构章后报建设单位审批。

5.2.20 当导致施工暂停的原因是危及结构安全或使用功能时，整改完毕后的证明文件资料中应有建设单位、设计单位、监理单位各方共同认可的整改完成文件。复工证明文件资料需提供建设工程质量鉴定文件的，必须由有资质的检测单位出具。

5.3.21 审查工程复工报审文件资料按《建设工程监理规范》（GB/T50319-2013）要求执行。

5.3.22 经项目监理机构核查，施工现场已具备复工条件而施工单位未提出复工申请的，
总监理工程师应根据工程实际情况书面指令施工单位恢复施工。

5.3.23 当施工单位提出工程变更申请时，总监理工程师应组织专业监理工程师对工程变更费用及工期影响作出评估，会签工程变更单并加盖项目监理机构章。

5.3.24 项目监理机构应按《建设工程监理规范》（GB/T50319-2013）要求的程序处理施工单位提出的工程变更，并形成书面处理意见。

5.3.25 项目监理机构可对建设单位要求的工程变更提出评估意见，报建设单位审核。

5.3.26 当施工单位提出费用索赔时，总监理工程师应组织专业监理工程师审查施工单位报送的费用索赔证明材料及索赔金额计算资料，签署审核意见并加盖执业印章和项目监理机构章后，报建设单位审批。

5.3.27 项目监理机构处理费用索赔的主要依据和程序按《建设工程监理规范》（GB/T50319-2013）执行。

5.3.28 总监理工程师在签发索赔报审表时，可附一份索赔审查报告。内容按《建设工程监理规范》（GB/T50319-2013）执行。

5.3.29 施工单位提出工程延期要求符合施工合同约定时，总监理工程师应组织专业监理工程师审查施工单位报送的工程延期依据、证明材料及工期计算资料，签署临时延期或最终延期审核意见并加盖执业印章和项目监理机构章后，报建设单位审批。

5.3.30 项目监理机构受理施工单位提出的工程延期要求，应按施工合同约定进行处理，主要依据、程序和批准工程延期的条件按《建设工程监理规范》（GB/T50319-2013）执行。

5.3.31 项目监理机构在批准工程延期前，应与建设单位与施工单位协商，达不成一致意见时，项目监理机构应提出评估意见。

5.3.32 项目监理机构收到施工单位报送的工程款支付报审文件资料时，总监理工程师应组织专业监理工程师进行工程计量、结算审核及付款签证，专业监理工程师签署审查意见，总监理工程师签署审核意见并加盖执业印章和项目监理机构章后，后建设单位审批。

5.3.33 项目监理机构应按《建设工程监理规范》（GB/T50319-2013）规定的程序和要求审查施工单位申报的工程进度款及工程竣工结算款。

5.3.34 项目监理机构审查工程预付款应按施工合同约定执行；审查工程进度款除应考虑当期增加或扣减的变更金额和索赔金额外，还应按专用合同条款的约定扣回工程预付款、扣留质量保证金；审查工程竣工结算款应按有关工程结算规定及施工合同约定执行。

项目监理机构的审查意见均应附相应支持性材料。

5.4 验收类资料（房屋建筑工程）

5.4.1 专业监理工程师应检查、复核施工单位报送的施工控制测量成果及保护措施，并签署意见。专业监理工程师应对施工单位在施工过程中报送的施工测量放线成果进行查验，并签署意见。

5.4.2 《施工控制测量成果报验表》参照《建设工程监理规范》（GB/T50319-2013）附录B 中表B.0.5。

5.4.3 项目监理机构应审查施工单位报送的用于工程的材料、构配件、设备的质量证明文件，并应按有关规定、建设工程监理合同约定，对用于工程的材料进行见证取样，平行检验。验收合格的，应签署意见。

5.4.4 《工程材料、构配件、设备报审表》参照《建设工程监理规范》（GB/T50319-2013）附录B 中表B.0.6。

5.4.5 基槽开挖完成后，必须进行验槽。勘察、设计、监理、施工、建设等各方相关技术人员应共同参加验槽。验收合格，总监理工程师应在相应记录上签署意见。

5.4.6 项目监理机构应对施工单位报验的隐蔽工程进行验收，验收合格，由专业监理工程师签署意见。

5.4.7 隐蔽工程报验表参照《建设工程监理规范》（GB/T50319-2013）附录B 中表B.0.7。

5.4.8 检验批施工完成，施工单位自检合格后报项目监理机构验收，由专业监理工程师组织施工单位专业质量检查员、专业工长等进行验收，验收合格后，由专业监理工程师签署验收意见。

5.4.9 《检验批质量验收记录》参照《建筑工程施工质量验收统一标准》（GB50300-2013）附录E。

5.4.10 分项工程施工完成，施工单位自检合格后报项目监理机构验收，由专业监理工程师组织施工单位项目专业技术负责人等进行验收。验收合格后，由专业监理工程师签署验收意见。

5.4.11 《分项工程质量验收记录》参照《建筑工程施工质量验收统一标准》（GB50300-2013）附录F。

5.4.12 分部（子分部）工程施工完成，施工单位自检合格后报项目监理机构验收，由总监理工程师组织施工单位项目负责人和项目技术负责人等进行验收。勘察、设计单位项目负责人和施工单位技术、质量部门负责人应参加地基与基础分部工程的验收。设计单位项目负责人和施工单位技术、质量部门负责人应参加主体结构、节能分部工程的验收。验收合格后，由总监理工程师签署验收意见。

5.4.13 《分部工程质量验收记录》参照《建筑工程施工质量验收统一标准》（GB50300-2013）附录G。

5.4.14 单位工程施工完成，施工单位自检合格后报项目监理机构验收，由总监理工程师组织各专业监理工程师进行竣工预验收。验收合格后，总监理工程师应签认《单位工程竣工验收报审表》。项目监理机构应编写工程质量评估报告，经总监理工程师和工程监理单位技术负责人审核签字并盖工程监理单位公章后报建设单位。

5.4.15 《单位工程竣工验收报审表》参照《建设工程监理规范》（GB/T50319-2013）附录B 中表B.0.10。

5.4.16 建设单位收到工程竣工报告后，应由建设单位项目负责人组织监理、施工、设计、勘察等单位项目负责人进行单位工程验收。验收合格，项目监理机构在单位工程质量竣工验收记录系列表格上签署意见。

5.4.17 单位工程质量竣工验收记录系列表格包括：《单位工程质量竣工验收记录》、《单位工程质量控制资料核查记录》、《单位工程安全和功能检验资料核查及主要功能抽查记录》、《单位工程观感质量检查记录》等，参照《建筑工程施工质量验收统一标准》（GB50300-2013）附录H。

5.5 记录类资料

5.5.1 在建设工程监理合同履约服务期间，项目监理机构应每日对建设工程监理工作及施工进展情况进行记录，一般以项目监理机构为单位进行记录。当项目规模比较大或技术比较复杂时，也可以按监理专业组或监理标段为单位进行记录。

5.5.2 监理日志应由总监理工程师指定专人负责逐日记录，内容应保持连续和完整，真实反映工程现状和监理工作情况，做到数据准确、及时、具有可追溯性。监理日志主要内容应符合《建设工程监理规范》（GB/T50319-2013）的规定。

5.5.3 监理日志可以采用纸质形式，也可以采用电子版文档，由项目监理机构统一保管。

5.5.4 总监理工程师应定期对监理日志进行签阅。

5.5.5 项目监理机构应按照相关规定对施工单位的报送的材料、构配件和设备进行见证取样和送检，对其过程应进行记录，监理见证人员应在《见证记录》上签字，并加盖见证取样专用章。

5.5.6 项目监理机构应及时将见证记录归档保存。监理见证人员应对《见证记录》真实性负责。

5.5.7 项目监理机构应对工程实体进行检验、检测、试验的活动进行见证，形成记录，监理见证人员签字，并加盖见证专用章。

5.5.8 项目监理机构应根据相关规定和建设工程监理合同的约定进行旁站，并形成《旁站记录》，旁站监理人员应及时填写并签署《旁站记录》。

5.5.9 旁站记录内容应符合《建设工程监理规范》（GB/T50319-2013）的规定，填写应真实反映工程施工情况和发现问题处理情况，做到准确、及时、具有可追溯性。

5.5.10 《旁站记录》应由项目监理机构应及时统一归档保存。总监理工程师应定期对《旁站记录》进行检查签阅。

5.5.11 《旁站记录》参照《建设工程监理规范》（GB/T50319-2013）附录A 中表A.0.6。

5.5.12 项目监理机构应根据相关规定和建设工程监理合同的约定对施工质量进行平行检验，形成记录，平行检验监理人员应签字。

5.5.13 项目监理机构负责整理监理例会以及主持召开的专题会议的会议纪要，与会各方代表会签后及时发送至参建各方。

5.5.14 监理会议纪要主要内容应符合《建设工程监理规范》（GB/T50319-2013）的规定。

5.5.15 项目监理机构应指定专人记录和整理会议纪要。记录内容应准确如实、简明扼要，总监理工程师应审阅会签。《会议纪要》应及时由项目监理机构统一归档保存。

5.5.16 项目监理机构应根据相关规定对于危险较大的分部分项工程实施专项巡视检查，形成《危险性较大分部分项工程巡视检查记录》，监理巡视人员应签字。

5.5.17 危险性较大分部分项工程的巡视检查记录应按照《危险性较大的分部分项工程安全管理规定》（住房和城乡建设部令第37 号）执行。《危险性较大分部分项工程巡视检查记录》应由项目监理机构统一归档保存。

5.5.18 《危险性较大分部分项工程巡视检查记录》参照本标准表式5.4.1

5.6 台账类资料

5.6.1 项目监理机构宜以台账形式代替纸版资料留存，减少过程留存、管理纸版资料的数量，简化监理资料日常管理工作。

5.6.2 总监理工程师应结合工程具体情况，组织形成项目监理机构的台账体系，并在监理规划中予以明确，并在监理交底时加以说明。

5.6.3 台账资料的录入应由专人负责，台账信息应及时、准确、清晰，便于查看。

5.6.4 台账资料的管理应由专人负责，无关人员不得更改。重要台账资料应以纸版与电子版两种形式保存。

5.6.5 总监理工程师应定期组织对台账资料进行审核，检查台账数据的准确性、及时性和完整性。

5.6.6 项目监理机构宜对以下监理资料建立台账：

1 材料、构配件进场报验资料
2 见证记录
3 平行检验资料
4 不合格项处理资料
5 实体检验资料
6 工程款计量支付资料
7 工程变更洽商资料
8 分包单位资质报审资料
9 工程技术文件报审资料
10 测量放线验收资料
11 隐蔽工程质量验收资料
12 检验批质量验收资料
13 分项工程质量验收资料
14 监理指令资料

5.7 其他类资料

5.7.1 项目监理机构应定期对勘察文件、设计文件和合同文件等其他类监理资料进行清点、整理，做好登记，分类存放。

5.7.2 总监理工程师应组织监理人员熟悉和审核勘察文件、设计文件, 分析合同文件，对所发现的问题应通过建设单位进行解决。

5.7.3 项目监理机构应参加由建设单位组织的图纸会审和设计交底会，参与会签图纸会审记录、设计变更文件。

5.7.4 对涉及勘察文件、设计文件和合同文件的变更调整，项目监理机构只接受建设单位发放的变更调整文件。

5.7.5 项目监理机构应在勘察文件、设计文件和合同文件上标识清楚变更调整内容，并注明变更调整编号及日期。

5.7.6 项目监理机构应将变更调整文件作为勘察文件、设计文件和合同文件的补充文件，一并登记归档。

6 监理资料管理与归档

6.1 监理资料的日常管理

6.1.1 监理文件资料应编目合理、归档有序、整理及时、存取方便、利于检索。

资料应统一存放在同种规格的档案盒中，档案盒的盒脊应标识文件类别和文件名称。档案盒中应有卷内目录，文件应按顺序进行存放，不得混放。

6.1.2 监理文件资料应保存在固定地点、环境适宜，防止损坏和丢失。保存地点如需调整，总监理工程师应安排专人在文件转移前后分别对文件进行清点并留有记录。

6.1.3 监理文件资料收发应由监理资料管理人员负责，并及时登记。监理文件资料借阅必须通过资料管理人员履行手续。

6.1.4 监理资料的收集和整理应符合下列要求：

1 监理文件资料收集由资料管理人员负责，各专业监理工程师负责审核、整理本专业的监理资料，按时交于资料管理人员。
2 收集归档的监理文件资料应为原件，若为复印件，应加盖报送单位印章，并由经手人签字，注明日期和原件存放处。
3 监理文件资料应与工程进度同步进行，及时进行收集、整理，防止资料遗失和损毁。
4 项目监理机构应及时整理、分类汇总监理文件资料，并应按规定组卷，形成监理档案。

6.2 监理资料的验收与移交

6.2.1 工程竣工验收前,项目监理机构对监理文件资料进行整理,按相关规定进行组卷和成册, 总监理工程师对监理文件资料进行审核验收。项目监理机构结束现场工作后，总监理工程师应组织向监理单位按相关规定移交监理文件资料。总监理工程师应及时将监理档案送公司技术负责人审阅后移交监理单位保存，并与监理单位档案管理人员办理移交手续。

6.2.2 项目监理机构应将移交建设单位的监理资料及列入城建档案馆接收范围的监理资料，按合同约定的时间、套数移交给建设单位，并办理移交手续。属于城建档案馆接收范围的工程监理档案文件，由建设单位汇总，参加由城建档案管理部门对工程监理档案资料进行预验收，配合建设单位向城建档案管理部门办理移交工作。

6.3 监理资料的保存

6.3.1 不同类别资料的保存应符合下列要求：

1 安全生产管理相关监理文件资料

安全生产管理相关监理文件资料一般应保存到单位工程竣工验收完成后，工程竣工移交后相关资料可以不再保存。

2 质量控制相关监理文件资料

1）材料、设备构配件报验资料一般应保存到单位工程竣工审计完成后。
2）隐蔽工程检验批、分项工程过程质量控制资料一般应保存到单位工程竣工验收完成后。
3）子分部、分部工程一般应保存到单位工程竣工验收完成后5 年。
4）中标通知书、监理合同、单位工程竣工验收记录等业绩证明类资料一般长期保存。
5）有明确存档单位资料，监理单位可只保存相关台账。
6）长期保存资料由监理单位依据国家有关规定自行确定。

3 造价控制相关监理文件资料

1）造价控制相关资料一般保存到竣工结算完成后2 年。
2）监理单位对于造价控制认为有必要较长时间保存的，由监理单位自行确定保存时间。

6.3.2 需要长期保存或5 年以上保存期限的资料，必须保存纸质原件。 纸质版到保存期限后销毁前，监理单位认为有必要的宜保留原件扫描件。

6.3.3 工程监理单位应根据工程特点和有关规定，合理确定监理档案保存期限。

监理文件资料参考保存期限见表6.3.1.

在Revit中出机电图纸的时候，怎么改变立管二维表达的大小？首先找到系统选项卡下的机械，如下图：

点击机械右边的小箭头，会出现一个对话框，如下图：

选择管道设置，然后找到最后一个选项，如下图：

此时默认的管道升降注释尺寸为1.0mm，然后我们将它该成3mm，如下图：

我们很明显的看到，立管的二维表达变大了。所以，我们可以根据出图的要求，随意改变立管的二维表达的大小。

二次结构即在框架、剪力墙、框剪工程中的一些非承重的砌体、构造柱、过梁、止水反梁、女儿墙、压顶、填充墙、隔墙、后浇带等等一些在装饰前需要完成的部分。今天我们总结了二次结构的质量控制要点，一起来看吧。

加气混凝土砌块

1、灰缝要求

加气混凝土砌块的上下皮竖向缝应相互错开，错开宽度应不小于200mm。

采用水泥砂浆时，水平灰缝厚度宜为15mm，竖向灰缝厚度宜为20mm，采用混合砂浆时，水平灰缝和竖向灰缝均可控制在10mm左右。

2、禁用部位

干湿交替部位或潮湿部位。

长期处于80℃以上的高温环境部位。

物地下部位。

受化学腐蚀较严重的部位。

加气混凝土砌块不得设置脚手眼，设计要求的洞口、管道、沟槽应预留和预埋。

3、质量要求

（1）砌筑砂浆和砌块的强度等级符合设计要求。

（2）加气混凝土砌块不得与其他材料混用。

控制要点

基层验收、墙体放线

控制要点：砌筑基层的楼地面浮浆、残渣清理干净并弹线。填充墙的边线、窗洞口位置线应准确，偏差控制在允许范围内。

植筋——植入深度控制

控制要点：砌体与柱或剪力墙间的拉结筋，过梁、圈梁、现浇板带钢筋与结构连接及构造柱立筋与上下层连接采用植筋方法，结构胶采用合格的结构胶，植入深度不小于12d（ф6拉结筋按80mm施工），间距500mm。

构造柱

需要设置构造柱的部位：不同材料交接处，内外墙交接处，墙长大于4m，砌体无约束端，洞口宽度大于2m。

（1）构造柱构造：砌砖墙时，与构造柱连接处砌成马牙槎。每一个马牙槎沿高度方向的尺寸为20cm（即一皮砌块高度），马牙槎应先退后进，进退尺寸为100mm。构造柱的设置：按照设计图纸要求，填充墙在内墙转角处，外挑墙端及墙长不小于5m的墙中应设构造柱。构造柱的要求：构造柱厚度同墙厚，宽度200mm，柱内竖筋4Φ12，箍筋Φ6@200，接头范围箍筋加密100mm，加密高度600mm。基础墙体构造柱箍筋间距为100mm。

（2）构造柱钢筋绑扎。箍筋与柱竖筋要保证垂直，弯钩叠合处，沿主筋方向错开转圈设置，第一道箍筋距柱根部50mm。柱内竖筋4Φ12，箍筋非加密区Φ6@200，接头范围箍筋加密100mm，加密高度600mm。

拌制砂浆

控制要点：砌筑砂浆不准使用隔夜砂浆，而且使用过程中不准随便加水，搅拌后的砂浆要尽快在短时间内用完，避免时间过长，砂浆终凝。

底部

1.标准砖

控制要点：砌块填充墙砌筑时，墙底部应砌3皮标准砖。

2.混凝土

控制要点：厨卫等防水房间设200mm高素混凝土止水带。

墙体砌筑

1.排砖及砌体要求

填充墙砌筑时应预选、预排砌块，并清除砌块表面污物，剔除外观质量不合格砌块。墙体砌筑时应挂线，砌体的平整度、垂直度要随时用靠尺校正。

2.组砌要求

填充墙砌筑应错缝搭砌，加气混凝土砌块搭砌长度一般为不得小于砌块长的1/3。竖向通缝不应大于2皮砌块。

3.灰缝要求

填充墙砌体的水平灰缝应平直，按净面积的砂浆饱满度不应小于80％。竖向灰缝应采用加浆方法，使砌砂浆饱满，严禁用水冲浆灌缝，不得出现假缝、瞎缝、透明缝。点这免费下载资料竖缝的饱满度不应低于80％。在砌筑砂浆终凝前后时间内，应将灰缝刮平。

4.拉结筋要求

（1）拉结筋设置要求：拉结筋设置在灰缝内，±0.000以下拉结筋位置沿墙高每隔500mm设置一道，通长设置。±0.000以上拉结筋位置沿墙高每隔400mm设置一道，通长设置。拉结筋与拉结筋搭接长度为55d。

（2）拉结筋、板带筋：植入深度为90mm，拉结筋锚入墙内长度为不小于墙长的1/5且不小于700mm。

腰梁（窗台梁）

1.控制要点

（1）每层墙高的中部应增设高度为120mm，与墙体同宽的混凝土腰梁。

（2）砌体工程的顶层和底层应设置通长现浇钢筋混凝土窗台梁，高度不宜小于120mm，纵筋不少于4ф10，箍筋6ф@200；其他层在窗台标高处，应设置通长现浇钢筋混凝土板带，板带的厚度不小于60mm，混凝土强度等级不应小于C20，纵向配筋不宜少于3ф8。

2.窗台梁要求

窗台顶面应浇成内高外低，高差在60mm以上的斜面。

塞缝

1.砂浆（细石混凝土）

控制要点：填充墙砌至接近梁底、板底时，预留30~50mm的空隙，待填充墙砌筑完并至少间隔15d后，再用C20细石混凝土或高强度水泥砂浆进行塞缝。

2.砖

控制要点：填充墙砌至接近梁底、板底时，以45°～60 °角顶紧；补砌时，对双侧竖缝用高强度等级的水泥砂浆嵌填密实。

其他注意事项

（1）砌筑砂浆要提前做配合比，现场拌制时一律采用重量比；并要采用机械搅拌，材料经过过磅计量要准确。

（2）砂浆的机械搅拌时间：对于普通砂浆搅拌时间不少于2min；对于掺粉煤灰的砂浆其搅拌时间不少于3min。

（3）有构造柱的砖墙都要砌成马牙槎，并按施工规范的要求设置拉结筋，浇筑构造柱的混凝土应待砖墙完成后进行。

（4）砌筑砂浆应随拌随用。水泥砂浆必须在拌成后3h内用完；混合砂浆必须在拌成后4h内用完；夏季高温则为2h和3h内要用完。

（5）砌筑砖墙时，粘土砖应提前1~2d浇水湿润，不得随砌随浇水或干砖上墙。

（6）根据强制性标准的规定：过梁上与过梁成60°角的三角形范围内及过梁净跨度1/2的高度范围内不得设置脚手架眼。

（7）根据强制性标准的规定宽度小于1m的窗间墙，以及门窗洞口的两侧200mm和转角处450mm的范围内不得留置脚手架眼。

（8）临时施工洞口净宽度不应超过1m，留槎要留阳槎并按施工规范要求设置拉结钢筋。

（9）宽度超过300mm的洞口，应砌筑成平拱或设置过梁。多孔砖、空心砖表面不得留水平沟槽。

（10）门窗过梁严格按设计要求施工，当设计图纸不明时一定要优先采用预制混凝土过梁，其伸入支座每边不少于250mm。用空心砖砌的窗台要按各省地方规程砌筑，以防止窗口砌体成45°角的裂缝。

（11）砌体转角处和交接处应同时砌筑，严禁无可靠措施的内外墙分开砌筑。

（12）砖砌体的总体要求是：上下错缝、内外搭接、砂浆饱满、横平竖直；其砌筑误差应控制在规范允许范围内。

（13）填充墙顶部应预留2~3cm缝隙，待砂浆干燥砌体完全沉实后（约7d）方可用水泥砂浆挤饱或者细石混凝土并打入石片。

（14）按照规范要求，植筋深度应该为钢筋直径的15倍。

经常听人讲到技术标和商务标，那么技术标和商务标到底是什么呢？区别又是什么？

其实很简单，从字面上来理解，在工地上你听过技术员和商务人员吧，技术员或者技术负责人主要是干啥的？除了管理工地就是编制施工组织设计、施工工艺这类资料吧。

商务人员呢，就是施工方的预算人员，他们的部门就是商务部，那么他们预算是干啥的？不就是算量报价投标么？

那么现在懂了什么是技术标和商务标了吧，就是一个标书文件，所以带个标字。

在内容上：技术标是用来说明技术参数、产品性能、加工过程、图纸等技术内容的标书部分，例如施工方案、施工组织设计，工期计划等，而商务标是提供本单位资质、说明本单位业绩，投标报价等内容，例如招标文件中工程量清单的详细条目，编制的投标报价的部分。

在作用上：商务标就是投标报价中的价格，也就是预算书，主要是资金方面的阐述。而技术标是指施工组织设计等为完成招标文件规定的工程所采取的各种技术措施，主要是工艺方面的阐述。

如上图所示，装修专业所用的立面一般这样表示，在某处用东西南北四个立面表示某处室内四个立面的做法。实心箭头部分代表立面方向，圆圈内下部表示图纸名称、上部表示详图编号。

这种表示方法，Reivt软件本身是没有提供的，那么如何实现呢？下面我来介绍具体步骤。

首先，现在Revit自带项目样板中选择“立面标记主体_圆形”，具体路径为：项目浏览器→族→注释符号→立面标记主体_圆形 10mm。如图：

右键选择“编辑”选项，进入到“立面标记主体_圆形 10mm”族内，默认情况是这样的，如下图所示：

它是由上下左右的立面标记指针嵌套族（也就是1参照）、圆圈及圆内标签文字（也就是“图纸编号”标签）组成，因此要做修改的也就是这两部分。

然后，参照图纸图示样式，圆圈内中部用直线隔开，添加标签，下部为图纸名称（这个标签已有所以不用重复添加），上部为详图编号，完成后效果如下：

第三步，对立面标记指针嵌套族进行修改，选中“1参照”后便会提示该族名称，以及“编辑族”选项，如图：

第四步，进入到“立面标记主体指针”族内修改，默认图示如下图：

如图，这里需要将标签“1”进行删除，这是详图编号标签，已经在上一步添加完成。

另外，还需要将填充区域延伸至参照平面上。完成后的效果如下：

然后，将“立面标记指针”族载入到“立面标记主体”族中去，并进行覆盖，覆盖完成后的效果是这样的：

最后，载入到项目中进行使用。

PS：使用方法

在“视图”选项卡下，“创建”面板上选择立面；随后选择“编辑类型”复制一个新的类型出来，在“图形”栏下“立面标记”中选择相应的族，这里选择“立面标记主体_圆形 10mm:实心箭头”即可。

问题之设计篇

存在问题：座便器正对卫生间安装。

改进措施：户型评审阶段应按“卫生间开门应避免直接对床。座便器应避免正对卫生间门安装，以确保隐蔽性”要求评审。

存在问题：卫生间地面排水地漏设置在卫生间中间区域，地面可能在中间区域积水，中间区域装饰面层排版不美观。

改进措施：施工图评审阶段应按“地漏的设置位置应与地面材料排版相结合，并保证排水顺畅。”要求评审。地漏应设置在马桶附近墙体阴角处。

存在问题：卫生间排气道与排水立管位置设置不合理，排气扇管道需从污水管底部通过，吊顶标高低于窗顶标高，且排烟道弯头过多，增加阻力，可能会增大噪音。

改进措施：户型评审和施工图评审阶段应注意排水管立管与烟道位置合理性。

存在问题：卫生间马桶排水管管中离侧墙毛坯面只有30CM，马桶与侧边墙体空间偏小，影响舒适感。

改进措施：户型和施工图评审阶段应按“座便器位置两侧为实墙的，其净宽尺寸不应小于900mm，一侧为实墙，一侧为台盆的，其净宽尺寸不应小于800mm”的要求评审。施工预埋阶段合理控制点位间尺寸。

存在问题：卫生间局部等电位盒安装在台盆侧边，检修较困难。

改进措施：施工图评审阶段应仔细审核图纸，等电位盒设置在台盆下柜背面，安装高度距地面装饰完成面50cm。

存在问题：淋浴地漏未使用DN75地漏及管径，废水横支管只使用DN50管径，管径偏小，易堵塞。

改进措施：按“工程营造标准强制性条文”规定淋浴房应采用DN75地漏及排水管。

存在问题：卫生间排水通气管设置在卧室内，万一管道接口漏气，异味影响业主生活。

改进措施：施工图评审阶段应仔细审核图纸，将通气管移至公共部位。

存在问题：狭小卫生间设计洗衣机位，影响台盆尺寸；合用地漏设计在台盆下面，若业主使用落地台盆柜，地漏将失去作用；管道井位置设计在进门处，影响台盆尺寸。

改进措施：户型评审和施工图评审阶段应仔细审核图纸，将地漏设计在马桶侧边；管道井设计在烟道侧边。

存在问题：管道边与门洞口平齐，管道井砌墙隐蔽后影响门的安装

改进措施：施工前应核对给排水图与图，发现此类问题后将门洞进行偏移。

存在问题：污水与废水立管位置颠倒，导致废水横支管绕弯，易堵塞。

改进措施：污水与废水立管位置互换。

存在问题：室内污废水合流，平时地漏易冒臭气，万一堵塞，地漏处易返污水。

改进措施：虽仅规定“建筑物内宜采用生活污水与生活废水分流的排水系统”，对于品质楼盘，设计时应按户内污废水分流设计。

存在问题：卫生间报警按钮面板安装在马桶侧后方，业主发生紧急状况时不易操作。

改进措施：安装在侧墙体上。

存在问题：钢琴房顶部布置卫生间排水管，材料使用U-PVC材质，存在噪音问题和渗漏隐患。

改进措施：类似问题，已完成施工的使用橡塑保温包管做降噪处理；结构已完成管道未安装的建议使用铸铁管管材；结构未施工的建议改为同层排水。

问题之施工篇

存在问题：卫生间排水支管使用刚性防水套管或钢套管预埋。（排水支管和地面装饰层完成后，套管顶部全部在装饰完成面以下，失去防水意义；且有偏差的孔洞修凿移位操作难度大；成本增加较多。）

改进措施：建议除立管外的排水支管仅预留孔洞。卫生间排水支管大面安装前每个不同形式卫生间各选一个做施工样板，根据合理的卫生间设施布置图对样本间内每个孔洞复核定位尺寸，有偏差的孔洞人工修凿。样板完成经合理性评审后再大面施工。

存在问题：卫生间立管相邻套管预埋间距过大，后期管道安装时将专用排水通气管配件割开增加粘接短管，臭气易渗漏，异味影响业主生活。

改进措施：预埋阶段施工时，立管刚性防水套管施工定位应准确。

存在问题：浴缸排水管管中离毛坯墙面距离只有8.5cm，今后业主装修浴缸钢架会遮挡排水管。

改进措施：建议间距控制不小于20cm。

存在问题：卫生间马桶排水管伸出地面长度偏低，若业主装修安装地暖，马桶管道连接处密封易不密实，产生异味。

改进措施：建议该管道伸出毛坯地面长度不小于12cm。

存在问题：马桶离墙距离达到8cm，管道施工时排水管与墙体距离未控制到位。

改进措施：马桶排水管道管中离毛坯墙体距离应控制在350mm左右。

存在问题：卫生间预埋施工烟道与排水立管间距偏大，浪费卫生间使用面积。

改进措施：卫生间预埋施工烟道与排水立管间距应控制合理。

存在问题：卫生间污、废水最低排水横支管接入排水横干管未按图施工。

改进措施：卫生间污、废水最低排水横支管应按图接入排水横干管，且应满足规范连接点距立管底部下游水平距离不得小于1.5m。

    正常情况下，我们图纸标注出来的数据尾数有1~9不等。但是有时候我们需要出图标注尾数一般为5或0时该怎样设置才能一劳永逸呢？我们可以对尺寸标注的舍入值进行设置，让它可以在我们进行标注时自动四舍五入，令标注尾数为5或0。

    1.点击标注→编辑类型。

    2.点击参数为单位格式后的值。

    3.选择舍入为“自定义”、舍入增量为“5”，并取消勾选正值显示“+”。

    完成

在BIM软件Revit中绘制图纸时，如果需要指定风管系统的升降符号，该如何操作呢？下面就让我们来了解一下吧。

使用“项目浏览器”指定风管系统使用的升降符号。

在项目浏览器中，展开“视图(all)”“楼层平面”，然后为风管系统双击某个视图。

在项目浏览器中，展开“族”“风管系统”“风管系统”。

在某个风管类型上单击鼠标右键，然后单击“类型属性”。

在“类型属性”对话框的“类型参数”下，单击“上升/下降”下的“值”列，然后单击以打开“选择符号”对话框，在该对话框中可以选择上升/下降符号。

单击“确定”。

好了，以上就是BIM公司的小编为大家带来的 Revit中指定风管系统的升降符号的方法 了，希望对大家有所帮助。

 1、管桩桩身倾斜

防治措施：

（1）施工前应对桩构件进行检查，发现桩身弯曲超过规定或桩尖不在桩纵轴线上的不能使用；

（2）接桩时要保证上下两节桩在同一轴线上，接头处应严格按照操作规程施工；

（3）施工过程中应根据地层情况、基础形式、布桩情况选择合理的施工机械，并限制打桩速率，并优化打桩的施工方向和顺序路线，并根据桩的入土深度，宜先长后短、先高后低，若桩较密集，宜自桩群中间向两个方向或四周对称施工，当一侧毗邻物时，可从毗邻建筑物处开始沉桩；

（4）桩机进场前先平整场地，使打桩机（静压桩机）底盘保持稳定和水平；

（5）为防止桩机下陷而造成桩身倾斜、桩机挤压导致桩位偏移等影响施工质量问题及施工安全隐患，必须对施工场地进行局部回填平整，采取必要的措施提高地基承载力，使其达到打（压）桩施工要求；

（6）开挖前应分层均匀进行，必须加强维护措施，防止土体侧压力对桩身上产生附加弯矩而导致桩身偏斜；

（7）施工前应清除地下障碍物（如墓穴、地下废旧建筑物等）。

2、桩身断裂

防治措施：

（1）对桩身质量进行全面检查，管桩的外径、壁厚、桩身弯曲度等有关尺寸，并详细记录，发现桩身弯曲超过规定或桩尖不在桩纵轴线上的不宜使用；

（2）管桩外径300-400的桩叠层不宜超过5层，沿垂直于长度方向的地面上设置2道垫木，垫木分别位于据桩端0.21倍桩长处，底层最外缘管桩应在垫木处用木楔塞紧以防滚动。管桩达到设计强度70%方可起吊，达到100%方可运输及打桩；

（3）合理安排压桩线路，预防压桩机侧向挤压已完成的管桩；

（4）施工前应对桩位下的障碍物进行清理，必要时对每个桩位采用钎探方法查明；

（5）应保证施工场地平整坚实。有排水措施，让桩机行走或施打过程机身平稳不晃动；

（6）在稳桩过程中如发现桩不垂直应及时纠正，桩压入一定深度发生严重倾斜时，不宜采用移架方法来校正，接桩时要保证上下两节桩在同一轴线上，接头处应严格按照操作规程；

（7）土方开挖应沿桩周边分层均匀进行，防止土体侧压力导致桩身断裂；

（8）当基础埋深较大时，桩身完整性检测应在基坑开挖至基底标高后进行。

3、箍筋不方正、成型尺寸不准

防治措施

（1）预先确定各种形状钢筋下料长度调整值，根据钢筋弯制角度和钢筋直径确定好扳距大小。

（2）一次弯曲多个箍筋时需在弯折处逐根对齐。

4、滚轧直螺纹钢筋接头施工不

防治措施：

（1）钢筋加工前应首先检查机械设备状况，及时更换不合格刀具；指定专人检查并处理不合格的钢筋切口后，再交付滚扎加工；

（2）配备经检测合格的力矩扳手，并做好施工和质量技术交底；

（3）直径≥30的钢筋宜用切割机切割。

5、电渣压力焊接头偏心、弯折

防治措施：

（1）电渣压力焊焊机容量应根据所焊钢筋直径选定，接线端应连接紧密，确保良好导电。

（2）焊接夹具应具有足够刚度，夹具型式、型号应与焊接钢筋配套，上下钳口应同心，在最大允许荷载下应移动灵活，操作便利，电压表、时间显示器应配备齐全。

（3）电渣压力焊工艺过程应符合下列要求：

1）焊接夹具的上下钳口应夹紧于上、下钢筋上；钢筋一经夹紧，钢筋应同心，且不得晃动；

2）引弧可采用直接引电弧法，或铁丝圈（焊条芯）引弧法；

3）引燃电弧后，应先进行电弧过程，然后，加快上钢筋下送速度，使上钢筋端面插入液态渣池约2mm，转变为电渣的过程，最后在断电的同时，迅速下压上钢筋，挤出熔化金属和熔渣；

4）接头焊毕，应稍作停歇，方可回收焊剂和卸下焊接夹具；敲去渣壳后，四周焊包凸出钢筋表面的高度：当钢筋直径为25mm 及以下时不得小于4mm；当钢筋直径为28mm 及以上时不得小于6mm。

6、钢筋闪光对焊未焊透、夹渣或裂纹

防治措施：

（1）钢筋端头弯折应调直，钢筋下料宜采取锯割或其它措施对钢筋端面进行平整处理。

（2）闪光对焊时，应选择合适的调伸长度、烧化留量、顶锻留量以及变压器级数等焊接参数。

（3）变压器级数应根据钢筋牌号、直径、焊机容量以及焊接工艺方法等具体情况选择。

（4）HRB500 钢筋焊接时，应采用预热闪光焊工艺。当接头拉伸试验结果,发生脆性断裂或弯曲试验不能达到规定要求时，尚应在焊机上进行焊后热处理。

（5）在闪光对焊生产中，当出现异常现象或焊接缺陷时，应查找原因，采取措施，及时消除。

7、钢筋电弧焊接焊缝不饱满

防治措施：

（1）钢筋电弧焊应根据钢筋牌号、直径、接头型式和焊接位置，选择合适的焊接材料，确定焊接工艺和焊接参数。

（2）焊接地线与钢筋应接触良好。

（3）焊接时，引弧应在垫板、帮条或形成焊缝的部位进行，不得烧伤主筋。

（4）焊接过程中应及时清渣，焊缝表面应光滑, 焊缝余高应平缓过渡，弧坑应填满。

8、墙、柱竖向钢筋偏移

防治措施：

（1）增加定位箍筋（或限位钢筋）固定主筋，必要时定位箍筋（或限位钢筋）用点焊或多道绑扎的方式进行连接固定；

（2）设置定位箍筋框用于控制钢筋位移，定位箍筋框分内控式和外控式两种，置于柱顶的定位箍可周转使用；

（3）墙钢筋采用定位梯进行控制，保证墙两排钢筋的间距和钢筋保护层厚度；

（4）楼层模板安装完成后，应进行轴线复线及边线检查，以保证柱、墙模板上口位置准确。

9、钢筋保护层超标

防治措施：

（1）控制保护层措施要合理，竖向、水平、悬挑结构、单层或双层钢筋，要依据钢筋直径大小，合理安放水泥砂浆垫块、塑料限位卡、铁凳、支架或定位卡具，垫块（卡子）的厚度尺寸、位置、间距、数量应确保混凝土振捣不位移、不脱落。

（2）浇筑砼采用“后退法”，严禁采用“前进法”。当浇筑特殊构件或实际确实需要在刚浇筑好的砼上行走时，必须采用胶合板铺设在砼上，所有的操作必须在砼初凝前全部完成。

（3）浇筑砼时任何人员不得随意在安装好的钢筋上踩踏；在浇筑砼时，派专职钢筋工进行护筋，发现钢筋被踩踏移位时，及时进行修整。

10、梁柱结合处模板拼缝不严密

防治措施：

（1）从上到下样模，梁柱结合处根据梁截面尺寸在整块木模上精确开槽，减少梁柱结合处接缝数量。

（2）梁、柱交接部位支撑要牢固，拼缝要严密，发生错位要校好。

11、楼板模板拼缝缝隙过大

防治措施：

（1）翻样要认真，严格按1/10～1/50比例将分部分项细部翻成详图，详细编注，经复核无误后认真制作模板拼装。

（2）安装时控制好平整度，拼缝连接要严密。

12、梯板留缝位置有误

防治措施：楼梯梯段施工缝设置在梯段板跨度端部的1/3 范围内。

13、后浇带支撑不规范

防治措施：

（1）梁板模板支设时，在后浇带两侧利用双立杆和顶托将两侧模板和支撑断开，使后浇带模板及支撑形成独立体系，确保支撑不被拆除（避免二次支撑加固）。

（2）后浇带混凝土未浇筑前宜有保护钢筋的措施，可用模板封闭遮盖保护钢筋。

14、现浇结构混凝土开裂

防治措施：

（1）混凝土坍落度要适宜，水泥用量不宜过大，采用掺加外加剂拌制混凝土，减少混凝土用水量，振捣要均匀。

（2）终凝前用混凝土打磨机（或木磨板）打磨压实，以提高混凝土表面密实度和平整度，在浇筑混凝土完毕后12小时以内，对混凝土加以覆盖并保湿或进行蓄水养护。

（3）施工应编制专项施工方案控制混凝土裂纹。

15、现浇结构混凝土露筋

防治措施：

（1）钢筋混凝土施工时，注意保护层垫块、支架、马蹬筋、撑条等设置数量要足，位置要准，并固定牢固。

（2）钢筋混凝土结构钢筋密集时，要选配适当石子，以免石子过大卡在钢筋处。

（3）混凝土振捣时严禁振动钢筋，防止钢筋变形位移，在钢筋密集处，可采用带刀片的振捣棒进行振捣。

（4）混凝土自由差落高度超过2m时，要用串筒或溜槽等进行下料。操作时不得踩踏钢筋，如钢筋有踩弯或脱扣者，及时调直，补扣绑好。

16、混凝土蜂窝、孔洞、夹渣、疏松

防治措施：

（1）模板面清理干净，不得粘有干硬水泥砂浆等杂物，木模板灌注混凝土前，用清水充分湿润，清洗干净，不留积水，使模板缝隙拼接严密，如有缝隙要填严，防止漏浆。钢模板涂模剂要涂刷均匀，不得漏刷。

（2）混凝土浇筑时间要适宜。

（3）混凝土浇筑高度超过2m，要采取措施，如用串筒、斜槽或振动溜管进行下料。

（4）混凝土入模后，必须掌握好振捣时间，一般每点振捣时间约20～30秒。使用内部振动器时，振动棒应垂直插入，并插入下层未初凝的混凝土内50～100mm，以促使上下层混凝土相互结合良好。合适的振捣时间可由下列现象来判断：混凝土不再显著下沉，不再出现气泡，混凝土表面出浆且呈水平状态，混凝土将模板边角部分填满充实。

（5）浇筑混凝土时，经常观察模板，发现有模板走动，立即停止浇筑，并在混凝土初凝前修整完好。

17、现浇混凝土楼梯踏步不均匀、质量差

防治措施：

（1）加强施工尺寸和标高控制，确定楼梯第一步和最后一步阳角位置，拉通线，在斜线上等分梯段，确保踏步的阳角在一条直线上，支撑要稳固。

（2）可使用定型楼梯模板。

（3）楼梯混凝土自下而上浇筑，先振实底板混凝土，达到踏步位置后再与踏步混凝土一起浇筑，不断连续向上推进，并随时用木抹子将踏步上表面抹平。

（4）加强混凝土养护及成品保护（封闭）。

18、现浇结构同条件混凝土养护方法错误

防治措施：

（1）混凝土同条件养护试件拆模后，使用定制的钢筋笼把试块靠近相应结构构件或结构部位同时养护。

（2）严格执行结构实体检验用同条件养护试件强度检验的原则，即等效养护龄期可取按日平均温度逐日累计达到600℃·d时所对应的龄期，0℃及以下龄期不计入；等效养护龄期不应小于14d，也不宜大于60d；

（3）同条件养护试件，应有适当的保护措施，以防损坏。

19砌体锚固钢筋不足，构造柱、圈梁设置不到位

防治措施：

（1）施工前应确定锚固钢筋的施工方法，根据砌体的模数确定拉结钢筋的位置，保证拉结钢筋埋设在灰缝中。

（2）采用化学植筋施工法的，须明确锚固力、埋设深度、原材料要求等，如设计没提出要求则拉结钢筋植入深度应≥10d；孔内灰尘要清理干净（可用空压机）；植筋注胶需采用专用（一般为手持式自动压力灌浆器），拉结筋缓缓旋转插入植筋孔，边插入边沿一定方向转动多次，以使植筋胶与拉接结筋和混凝土孔壁表面粘结牢实，并按要求进行钢筋拉拔检验，确保钢筋锚固质量。

（3）墙长超过4m时需设置钢筋混凝土构造柱；墙高超过4m时，墙体半高宜设置与柱连接且沿墙全长贯通的钢筋混凝土水平系梁。

20、砌体排脚砖、马牙槎、滚砖施工不规范

防治措施：

（1）墙脚按要求砌筑三皮实心砖。

（2）马牙槎先退后进对称砌筑设置，马牙槎凹凸尺寸不小于60mm，高度不超过300mm。

（3）墙顶宜预留100mm左右的空隙14天后在采用120砖横向斜砌滚砖（200墙可使用配砖），角度一般取60度。

21、填充墙砌体搭砌长度不足

防治措施：

（1）错缝搭砌需作统筹安排，按砌块排列图预先确定砌体线范围内分块定尺、画线、排列砌块的方法。

（2）砌块不应用斧头或灰刀随意砍切，蒸压加气混凝土砌块需使用切割机或手锯切割。

22、灰缝饱满度不够

防治措施：

（1）砌筑尽可能采用和易性好、掺外加剂的混合砂浆砌筑，以提高灰缝砂浆的饱满度。

（2）水平灰缝的砂浆饱满程度对砌体强度和整体性影响很大，竖向灰缝对砌体抗剪强度影响显著，如果竖向灰缝不饱满，则砌体的抗剪强度将降低40%-50%.具体措施如下： ①改善砂浆的和易性是确保灰缝砂浆饱满和提高粘结强度的关键； ②改进砌筑方法，应推广“三一砌砖法”，又称挤揉法，即“一刀灰、一块砖、一挤揉”。

（3）砌筑过程中，应注意检查竖向灰缝饱满，不得出现透明缝、瞎缝和假缝。

（4）立皮数杆砌筑，控制水平灰缝厚度。

23、砌体与混凝土结构缝和砌体开槽处开裂

防治措施：

（1）填充墙与承重主体结构间的空（缝）隙部位施工，应在填充墙砌筑14d后进行；开槽宜使用锯槽机。

（2）砌体与混凝土结构交界缝隙和砌体开槽线管固定后提前采用1：2.5水泥砂浆抹平，后跟内墙同时抹灰

（3）砌体与混凝土结构交界缝隙、宽为50mm～100mm的线槽宜加挂钢板网（或用1︰1水泥砂浆内掺水重20%白乳胶粘贴耐碱玻璃纤维网格布）加强后跟内墙同时抹灰。

（4）线槽深度超过35mm分两次抹灰。线槽深度50mm以上宜采用细土混凝土填充后，再用1：2.5水泥砂浆抹平。

（5）线管外壁与抹灰完成面间距不小于15mm。

24、地下室底板开裂、渗漏

防治措施：

（1）底板混凝土要一次性浇筑成型，不得中途停止浇筑以免出现冷缝，如底板面积过大需分开浇筑时，可按设计图纸要求利用后浇带作为施工缝；

（2）混凝土浇筑须连贯，混凝土间搭接必须在初凝前完成，以免产生冷缝；

（3）大体积混凝土在施工及养护过程中，须采取适当措施以防止出现温差裂缝；

（4）泵送大体积混凝土表面水泥浆较厚，故浇筑结束后须在初凝前用铁滚筒碾压数遍，并打磨压实，防止混凝土表面出现收缩裂缝；

（5）可采取在后浇带处预留企口槽或采用预埋和的方法避免该处渗漏；

（6）混凝土浇筑前做好降水措施，地下水位应降至底板以下500mm；

（7）底板外防水层应选用质量合格的防水材料；防水层接头的搭接长度及搭接方法应符合施工工艺要求；底板施工时应做好外防水层的成品保护。

25、地下室后浇带渗漏

防治措施：

（1）逢源未做企口带也没有安装遇水膨胀止水条（胶）的，应粘贴外贴式，止水带粘贴后，混凝土浇筑前，应避免雨水和其他水浸泡；浇筑混凝土时，湿模一段，浇筑一段；

（2）后浇带两侧宜用木模封缝，尽量减少混凝土水泥浆流失；后浇带部位未施工之前应做好防护措施，以免污水及杂物进入；

(3）浇筑混凝土前，应将后浇带两侧的接缝表面浮浆和杂物清除，然后铺设净桨或涂刷混凝土界面处理剂、水泥渗透结晶型防水涂料等材料，再铺30～50mm厚的1:1水泥砂浆，并应及时浇筑混凝土；

（4）采用掺膨胀剂的补偿收缩混凝土，膨胀剂掺量不宜大于12％，坍落度按160～180mm控制（泵送混凝土），水中养护14d后的限制膨胀率不应小于0.015％，膨胀剂的掺量应根据不同部位的限制膨胀率设定值经试验确定；

（5）混凝土浇筑后应及时养护，养护时间不得少于28d；拆模后，在迎水面做附加防水层和护墙。

26、厨房、卫生间、阳台、屋面积水

防治措施：

（1）卫生间楼板排水管周围混凝土时,先剔净楼板预留管洞混凝土软弱层，用清水冲洗湿润，若排水管周间隙在30mm内时,在预留洞周围结构混凝土上刷水泥素浆一道，用掺防水剂的1︰2略硬水泥砂浆捣塞密实；若管周围间隙大于30mm时,刷一道水泥素浆，用1：2：4混凝土捣塞密实。

（2）应把卫生间防水层和铝塑管、PP-R管的成品保护作为一件重中之重工作。防水层施工后，水暖班组、室内装修、室外装修班组、班组负防水层成品保护责任；室内装修班组、室外装修班组、电气班组负水暖管道成品保护责任，室内装修班组要提高防水保护层施工质量（并且防水基层的管根不能抬的过高），保护层抹压密实，槛、管根、墙边楼面较高处细部抹压到位。

（3）抹防水基层前，楼面结构上的污物，浮尘，浮浆要剔凿干净；找平层砂浆稠度适中，不能过稀，抹压成面时，保证在水泥终凝前完成，防水防水基层起砂；防水基层过薄处使用聚合物胶灰时，要清净基层后，套一遍胶灰，防水基层操作完24小时后要浇水养护到位。

27、地漏渗漏

防治措施：

在做水泥砂浆防水层前，把地漏管跟修整做为一道工序，检验地漏、穿墙套管有无破坏，有无超高，发现问题及时进行维修。地漏周边有无铁丝未从跟部剪掉，地漏周边堵洞是否堵好，修整合格后与附墙管槽一并验收。

28、管根渗漏

防治措施：

（1）有隔墙板的部位，浇筑卫生间隔墙板前，要固定好套管位置和标高，套管与套管间要有30mm以上间隙，套管入卫生间内墙皮要回退10mm（做防水基层时将此处做成凹槽或喇叭口）。

（2）浇筑卫生间导墙时，套管周围要用瓦刀捣实。

（3）隔墙板处安放套管位置标高安放正确，套管与隔墙板间隙堵塞密实。

（4）主体结构预留套管，其位置标高要留正确。做防水基层前，要将此处再检查一遍，套管有无遗漏。

（5）靠卫生间内一侧的套管周边要留15×10mm的凹槽或做成喇叭口。

（6）贴卫生间地砖时，要将套管处甩一块砖，待暖气安装合格后，将套管周边用防水油膏将其封堵密实；最后闭水不漏才能封地砖。

29、女儿墙根部漏水

防治措施：

（1）施工屋面找平层和刚性防水层时，在女儿墙交接处应留30mm的分格缝，缝中嵌填柔性密封膏。

（2）女儿墙根部的阴角粉成圆弧，女儿墙高度大于 800mm时，要留凹槽，卷材端部应裁齐压入预留凹槽内，钉牢后用水泥砂浆或密封材料将凹槽嵌填严实。女儿墙高度低于800mm时，卷材端头直接铺贴到女儿墙顶面，再做钢筋混凝土压顶。

30、屋面泛水处开裂、渗漏

防治措施：

（1）宜在屋面女儿墙设一道钢筋混凝土反梁，梁面高于屋面的完成面150mm，梁宽与女儿墙厚度相等，反梁与屋面板同时浇筑。

（2）屋面与女儿墙交接处做圆弧。

1）防水层往女儿墙墙身做高≥250mm。

2）离女儿墙面200mm处在找平层及面层留全长伸缩缝；

3）距女儿墙面200mm处留全长伸缩缝时，应避免伸缩缝留在排水沟内；

（3）防水施工前，应周密屋面各层的厚度，并根据屋面的坡度，计算女儿墙、管道根部、门槛等部位的泛水的最低高度。防水施工时，避免泛水的高度低于规范要求。

31、卷材防水层起鼓、粘结不牢

防治措施：

（1）找平层应平整；

（2）卷材铺贴前，应认真清理基层，清扫浮灰、杂质等；

（3）找平层应干燥，可用简易办法检验，将1m&p2;材料平坦的干铺于找平层上，静置3～4h后掀开，覆盖部位与卷材上均未见水即可；

（4）不在雨、雪、雾天等施工；

（5）胶粘剂的涂刷应均匀一致，不得过厚或者过薄，当用热玛蒂脂时，其涂刷厚度宜为1～1.5㎜，用冷玛蒂脂时，其涂刷厚度宜为0.5～1㎜。当采用其他胶粘剂时，应根据其性能确定好涂刷与铺贴的间隔时间，不得过早或过晚；

（6）卷材铺贴时，必须抹除下面的空气，滚压密实。也可采用条粘、点粘、空铺的方法，确保排气道畅通；

（7）)有保温层的卷材防水屋面工程，必须设置纵横贯通的排气槽和穿出防水层的排气井。

32、楼板裂缝

防治措施：楼面裂缝常见分两类：一类是预理线管及线管集散处，另一类为施工中周转材料临时较集中和较频繁的吊装卸料堆放区域。

（1）模板和支撑的选用必须经过计算，除满足强度要求外，还必须有足够的刚度和稳定性。施工时严格按方案要求搭设，不得随意加大立杆间距。板下背楞铺设应均匀。拆模时，混凝土强度应满足施工规范要求后方可拆模。

（2）严格控制现浇板的厚度和现浇板中钢筋保护层的厚度。同时，楼板、屋面混凝土浇筑前，必须搭设可靠的施工平台、走道，确保钢筋位置符合要求。

（3）楼板内敷设电线管应避免交叉，必须交叉时宜采用接线盒形式。严禁三层及三层以上管线交错叠放。必要时宜在管线处增设钢丝网等加强措施；

（4）现场浇捣混凝土时，防止振捣或插入不当，漏振、过振或振捣棒抽撤过快，以免影响混凝土的密实性和均匀性，诱导裂缝的产生。在混凝土初凝前应进行2次振捣，在混凝土终凝前进行2-4次压抹，宜采用机械磨光机磨平。混凝土浇筑完毕后的12h以内，对混凝土加以覆盖和保湿养护，养护时间不得少于14d，防止混凝土内部温度过高、内外温差过大及早期脱水产生裂缝；

（5）现浇板养护期间，当混凝土强度小于1.2MPa时，不得进行后续施工。混凝土强度小于10 MPa时，不应在现浇板上吊运、集中堆放重物；吊运、堆放重物时应采取相应措施，以减轻对现浇板的冲击影响。

33、地面花岗岩、地砖板面空鼓

防治措施：

（1）基层应彻底处理干净，并用水冲洗干净，然后晾至没有积水为止；

（2）结合层的砂浆应拍实、揉平、搓毛；

（3）面板铺贴前，应将板面浸泡后晾干，随铺随刷一层水泥浆，定位后，将板块均匀轻击压实；

（4）铺贴时板与板之间留0.5㎜宽缝隙，遇到边、角等局部空鼓时，可用水泥水浆沿缝注水泥浆的方法修理空鼓，避免起砖；

（5）铺贴后24h后，散水养护，养护7d以上。

34、一般抹灰层空鼓

防治措施：

（1）抹灰前必须将脚手眼、支模孔洞填堵密实，对混凝土表面凸出较大的部分要凿平。

（2）必须将底层、基层表面清理干净，并于施工前一天将准备抹灰的面浇水润湿。

（3）对表面较光滑的混凝土表面，抹底灰前应先凿毛，或掺 107胶水泥浆，或用界面处理剂处理。

（4）抹灰层之间的材料强度要接近。

35、抹灰层裂缝

防治措施：

（1）抹灰用的材料必须符合质量要求，例如水泥的强度与安定性应符合标准；砂不能过细，宜采用中砂，含泥量不大于3％；白灰要熟透，过滤要认真。

（2）基层要分层抹灰，一次抹灰不能厚；各层抹灰间隔时间要视材料与气温不同而合理选定。

（3）为防止窗台中间或窗角裂缝，一般可在底层窗台设一道钢筋混凝土梁。

（4）夏季要避免在日光曝晒下进行抹灰，对重要部位与曝晒的部分应在抹灰后的第二天洒水养护7d。

（5）对基层由两种以上材料组合拼接部位，在抹灰前应视材料情况，采用贴耐碱网格布、钉钢丝网等方法处理。

（6）对抹灰面积较大的墙、柱、檐口等，要设置分格缝，以防抹灰面积过大而引起收缩裂缝。

36、分格缝不规范

防治措施：

(1）分格条材料要选好，少用木条，宜用塑料条与玻璃条；条子必须顺直，厚度与宽度统一(一般厚为3～5mm，宽为12～20mm)，下部应割角。

（2）对墙、柱要拉通线，弹出横向水平分格线或竖向垂直分格线；水平分格条一般应粘(贴)在水平线下边，垂直分格条应粘在垂直线右侧；分格条起点与终点上下左右应一致。

（3）分格条有固定分格条与取出分格条两种，玻璃条与凹形塑料条为固定不取出的分格条。

（4）分格条取出的时间与方法一般有两种：一是分格条用水泥砂浆固定后，待砂浆达到一定强度后才能取出分格条；二是分格条用水泥砂浆固定后，当天就抹面层(抹罩面灰)，等压光或蟹毛后，应将分格条上水泥砂浆清刷干净，即可取出分格条。

（5）分格缝(指取出分格条)必须用水泥浆嵌密实；刷黑漆时，应用美术笔将缝底涂黑，不能污染缝边，否则会产生视觉差，似乎分格缝不平直。

37、滴水线不标准

防治措施：

（1）雨蓬、檐口、阳台、上窗套、窗台下等边缘部位必须做滴水线。

（2）滴水线形式大致可分为四类(种)：一类为凹形；二类为凸形，这两种滴水线其高(深)与宽均应大于或等于10mm，且距外边缘大于或等于20mm；三类为台阶形，宽度为20～50mm，厚度为10～20mm；四类为鹰嘴形，其高(厚)大于或等于15mm，宽(长)大于或等于30mm。

（3）各类滴水线必须用水泥砂浆(1：2.5或1：2)分层抹灰，压光密实，线条顺直，根部清晰光洁。

38、窗框渗水，密封质量不好

防治措施：

（1）在窗中横框处应装挡水板，横竖框的相交部位，应注上硅酮密封胶，外露螺丝头也应在其上面注一层密封胶；按设计要求选择密封材料。

（2）窗框与饰面交接处不密实部位注一层硅酮密封胶，安窗框时，窗框与结构间的间隙应填塞密实。

（3）窗台面应外倾排水，外倾高差不小于30mm，窗台面饰面层不应高于窗框泄水孔。上窗楣做成鹰嘴形或滴水槽。

（4）为使窗框内积水尽快排除，门窗下框槽口应钻4mm×20mm平底泄水孔，其间距宜600mm左右。通过小孔将水排向室外。

（5）施工中脱落的橡胶条应及时补上，用橡胶条密封的窗肩应在转角部位注胶，使其粘结，窗外侧的密封材料宜使用整体的硅酮密封胶。

39、干挂石材不牢固；接缝、嵌缝不均匀

防治措施：

（1）干挂大理石或花岗岩前，应事先在基层按规定预埋铁件；

（2）根据干挂板材的规格大小，选定竖向与横向组成钢构架的规格与质量，例如：25mm×600mm×1200mm的板材，可选竖向用6～8号槽钢，横向用3～4号角钢，竖向按1200mm分格，横向按600mm分格；

（3）板材上、下两端应准确切割连接槽两条，并分别安装不锈钢挂件与其连接；

（4）严格按打胶工艺嵌实密封胶。

40、屋面积水，落水口部位排水不顺畅

防治措施：

（1）找平层施工前要做好技术交底，并根据水落口位置确定好排水走向，测量和确定最高点标高和水落口的标高的控制点设置施工标志；

（2）从结构工程施工开始，施工中应严格控制水落口施工标高，防止水落口标高过高；

（3）水平过水孔使用圆管的，管底应比完成面低5～10mm，保证出水顺畅，并根据水落口位置确定好排水走向，确定最高位置标高和水落口标高的控制点设置施工标志。

41、套管安装时未按要求设置

防治措施：

穿楼板和墙体管道安装时必须按要求加设套管，套管要参照规范要求和土建完成面做法确定其预制长度。安装在墙壁内的套管其两端与饰面相平；安装在楼板内的套管，其顶部高出装饰地面20mm; 安装在卫生间及厨房内的套管，其顶部高出装饰地面50mm，底部应与楼板底面相平，套管周围用细实混凝土填充密实、养护到位，无渗漏。外露套管部分刷漆防腐、套管与管道之间缝隙宜采用阻燃密实材料填充，且端面应光滑。成排管道的套管还要做到整齐划一。套管安装平直，排水管居中。

42、屋面通气管套管安装不规范

防治措施：

出屋面套管的长度，要参照屋面做法厚度并按规范要求预制，套管周围用细实混凝土填充密实、养护到位，无渗漏。外露套管部分刷漆防腐、套管与管道之间缝隙宜采用阻燃密实材料填充，且端面应光滑。套管安装平直，通气管居中。上人屋面的金属通气管出屋面较高，结构预留套管时应留设避雷用圆钢。

43、管道支架间距过大，管道局部“塌腰”

防治措施：

（1）支架安装前应根据管道设计坡度和起点标高，算出中间点、终点标高，弹好线，根据管径、管道保温情况，按“墙不作架、托稳转角，中间等分，不超最大”原则。

（2）支架安装必须保证标高、坡度正确，平正牢固，与管道接触紧密，不得有扭斜、翘曲现象；弯曲的管道，安装前需调直。

（3）安装后管道产生“塌腰”，应拆除“塌腰”管道，增设支架，使其符合设计要求。

44、阀门支架缺失，可能导致爆管

防治措施：水平管道阀门两端必须设置固定支架，起到固定保护作用。

45、埋地给水管漏水

防治措施：

（1）必须选用合格管材、器具及配件；如果有预制管段、管件，应妥善保管，防止损坏、破裂导致渗漏。

（2）截管时，切口必须平齐，并要清掉毛刺、飞边、熔渣，一旦产生缩径，必须进行扩径。

（3）管道安装接口必须牢固、严密。管道连接采用螺纹连接，套制螺纹质量的好坏与管道连接的牢固性和严密性有直接关系，套丝必须规整，并且无断丝、缺丝等缺陷；给水管道上安装直径大于50mm的阀门时，均采用法兰连接；安装时，对口法兰应平行，间隙要均匀，垫片要平整，并且不能突入管内，也不许用双垫调整 法兰间隙，紧固螺栓时，要十字交叉对称进行，不可一次将一螺栓拧死，紧固压力要分布均匀。

（4）埋地给水管安装完毕，必须进行水压实验，实验合格后再涂刷防腐涂料，然后才准许使用。

（5）隐蔽管接头做好保护，回填土基层必须夯实处理，并做好埋地管道保护，保护层不得高于垫层面，回填土时需有人值守，隐蔽后再次做水压实验，如发现不合格和渗漏立马现场处理修复直至合格。

46、卫生器具安装不牢固

防治措施：

（1）固定用的螺栓，在墙上按核对好的位置预埋平整、牢固。严禁采用后凿墙洞再埋螺栓固定。

（2）卫生器具安装前，应测定标高和位置线，组装的器具要平整、牢固，严禁安装松动的器具。应事先把该部分墙、地面找平，并在墙体划出该器具的上沿水平线和十字交叉中心线，再将卫生器具用水平尺找平后安装；固定用的膨胀螺栓、六角螺栓规格应符合国家标准图的规定，并垫上铅垫或橡胶垫，用螺母拧紧牢固。

（3）安装卫生器具的支托架结构，尺寸应符合国家标准要求，有足够刚度和稳定性；器具与支托架间空隙用白水泥砂浆填补饱满、牢固，并抹平正。

（4）在轻质墙上安装固定卫生器具时，尽量采用落地式支架安装，必须在墙上固定时，应事先配合土建对墙体卫生器具安装位置进行局部加固处理后，再用铁件固定或用锚固。

（5）卫生器具与墙面不得有缝隙，如因给排水管道位置位移而酿成的难以消除的缝隙可用白水泥麻刀灰填平。特别在立式小便器安装时尤应注意。

47、管道生锈、油漆未涂

防治措施：

（1）涂漆前必须清除管道和金属结构表面灰尘、铁锈、焊渣、油污、水分等杂物，待露出金属光泽后，及时涂上底漆、面漆，每层涂料厚不小于30～ 40μm；底漆稍厚，每层涂40～50μm；油漆种类和涂刷遍数符合设计要求，漆膜附着牢固、光滑均匀、颜色一致，无漏涂、流淌、污染、剥落、起泡、皱纹、掺杂、透绣等缺陷；油漆后各活动部件保持灵活，松紧适度，阀门启闭标记明确、清晰、美观；支、吊、托架的防腐（油漆）处理及颜色符合设计要求，色泽一致，无漏涂。不污染管道、设备及支撑面。

（2）安装后不便涂漆的管子、散热器、水箱等必须在安装前涂底漆，安装后刷面漆，可用小镜子反照背面，发现漏漆部位及时补涂。

（3）设备、散热器、水箱及管道涂漆应自上而下，自左至右，先内后外进行，刷漆要勤蘸少蘸，用力均匀，防止漏刷和出现针孔；用过氯乙稀漆涂刷时，应沿一个方向一次涂刷，不得往复进行，以防咬底。

48、结构预埋时电管甩口定位不准

防治措施：

结构预埋管道前，先认真熟悉关联电气、结构施工图，明确开关、插座、配电箱等位置，并在施工图上标注预埋坐标尺寸，对班组进行交底，电管隐蔽检查时严格按照事先既定坐标尺寸逐一核对；穿梁线管应事先考虑后期砌墙的位置，根据墙体位置预埋穿梁线管，确保其在后砌墙体内。

49、金属电管敷设前不作防腐处理

防治措施：

（1）金属电管应作防腐处理。当埋于混凝土内时，管外壁可不作防腐处理；直接埋于土层的钢管外壁应涂两遍沥青；采用镀锌管时，镀锌层剥落处应涂防腐漆。

（2）金属管必须在安装敷设前进行防腐处理，以防止敷设后再防腐处理而局部不到位。

50、预埋电管堵塞

防治措施：

（1）电管敷设前检查管内有无杂物。

（2）电管敷设完毕后应及时将管口进行有效的封堵。不应使用水泥袋、破布、塑料膜等物封堵管口，应采用束节、木塞封口，必要时采用跨接焊封口。箱、盒内管口采用镀锌铁皮封箱。

（3）多弯及长管预穿铁丝或加过线盒以便穿线。

（4）电管预埋隐蔽时仔细检查，混凝土浇灌时派专人值守，土建拆模、砌砖、粉刷装修阶段派专人值守，逐个对敞开管口进行有效封堵，发现破损或堵塞电管及时处理。

51、电管弯头制作不符合规范要求

防治措施：

（1）电管敷设中弯头超过3个(直弯为2个)时，必须设置过路箱。电管弯曲施工，弯曲半径不应小于管外径的6倍(埋地或埋混凝土的电管则不小于10倍)，电管弯扁程度不大于电管外径的10％。

（2）电管施工时严格按照事先既定坐标尺寸安装隐蔽；综合考虑后期砖砌体、配电箱、开关盒、插座盒的位置。就能避免由于结构预埋时电管甩口定位不准，导致电管入墙过深或严重偏离配电箱、插座盒，增加电管转弯，影响穿线。

52、电管进箱、盒的质量常见问题

防治措施：

（1）电管进箱(盒)应顺直，不应倾斜进箱(盒)。

（2）暗配的厚壁钢管与箱(盒)连接采用焊接，管口宜高出箱 (盒)内壁3～5mm，且焊后应补涂防腐漆。

（3）明配钢管、薄型钢管或暗配镀锌钢管与箱(盒)连接应采用锁紧螺母或护圈帽固定，用锁紧螺母固定的管端螺纹宜外露锁紧螺母2～3扣。另外，采用此类连接方法还应用φ6圆钢做电管与箱(盒)间的接地跨接，跨接采用焊接，两侧的焊接长度应不小于 36mm，且进行两面焊接。如镀锌电管接地应采用专用线卡。

53、PVC电管敷设不牢固或断裂

防治措施：

粘接部位应处理干净，套管内侧及连接管外侧均要将胶合剂涂刷均匀，套管长度宜为管外径的1.5～3倍，管与管的对口处应位于套管的中心，电管插入后待胶粘剂固化后才能移动连接后的电管；按规范规定的间距设置支吊架固定电管。

54、支吊架不符合要求

防治措施 :

（1）所有非镀锌制品的支、吊架，必须先预制、打孔、防腐完毕后方可安装。

（2）支、吊架安装前必须拉线，保证支、吊架的水平、垂直。

（3）应用机械切割和钻孔，必须使用气割下料和开孔，气割后必须磨去所有氧化物，并做防腐保护。

55、线头无号牌或号牌字迹不清晰

防治措施：

使用专用号牌或用E型管现场加工号牌，下料应力求长短一致，使用不退色的标记笔书写标记号。

56、灯具安装质量差，固定不牢固

防治措施：

（1）悬吊灯具的支吊物应与吊灯重量相配，重量超过3kg时，应预埋吊钩或螺栓；成排吊灯在安装好后应拉线调整吊灯高度

（2）成排灯具安装前应先拉线定位，避开吊顶龙骨，中心偏差不大于5mm。

（3）灯具应固定在专设的框架上，开孔不能过大，固定灯罩的边框边缘应紧贴在顶棚上。

57、风管总管与支管连接质量差

防治措施：

（1）首先在总管上准确划线开孔。

（2）支管一端口伸入总管开孔处应垂直。

（3）相接时，咬口翻边宽度应相等，咬口受力均匀。

58、风管柔性接管及法兰垫片材料不达标

防治措施：

（1）根据风管两端口间距尺寸调整好柔性接管长度。

（2）对所使用的法兰垫片、柔性接管材料的质量进行严格的控制，所采用的必须是不燃材料，查验质量合格证明文件、产品检验报告，必要时进行点燃试验。

 最常见的建筑内部给水排水、消防给水系统、小区给水排水，其中建筑内部给水排水是最为重要和基础的部分，也是本课件的学习重点。

室内给水排水与小区给排水是相互联系的，室内给水系统的水源来自于小区给水干管，而室内污水废水则通过排水管道排入室外小区的排水系统。它们之间的界限是：给水系统以接入建筑物供水管的阀门为界;排水系统已排出建筑物的第一个排水检查井为界。

1建筑内部给水系统

一、类型包括

生活给水系统：供给人们饮用、洗涤、烹饪等生活用水;

生产给水系统：供给生产设备冷却、原料和产品的洗涤以及各类产品制造过程中所需的生产用水。

消防给水系统：供给各类消防设备灭火用水。

二、室内给水系统的组成

1、引入管：指室外给水管网与建筑物内部给水管道之间的联络管段也称进户管。

2、水表节点：指引入管上装设的水表及其前后设置的阀门，泄水装置的总称。阀门用于关闭管网，以便维修和拆换水表;泄水装置作用主要是在检修时放空管网，检测水表精度。

3、管道系统：是指建筑内部给水水平干管或垂直干管、立管、支管等组成的系统。

给水管道主要采用管材：钢管和铸铁管。生活给水管管径≤150mm时，应采用热浸镀锌工艺生产的镀锌钢管;管径≥150mm时，可采用给水铸铁管;埋地管管径≥75mm时，宜采用给水铸铁管。生活消防共用给水系统应采用镀锌钢管。

4、给水管道附件：指管路上的截止阀、闸阀、止回阀及各式配水龙头等，用于调节管道系统中水量水压，控制水流方向以及关断水流便于管道仪表和设备检修的各类阀门。

常见的阀门有：

1)截止阀：关闭严密，水流阻力较大，只适用于管径小于50mm的管路上。

2)闸阀：全开时水流直线通过，水流阻力小，适用于管径大于50mm的管道。

3)蝶阀：阀板在90度范围内翻转，调节，节流和关闭水流。

4)止回阀：用以阻止管道中水流的方向流动。

5)配水龙头。

5、用水设备：

包括：卫生器具、消防设备和生产用水设备等。

6、升压和储水设备：

当室外给水管网的水压不足或建筑物内部对供水安全性和稳定性要求比较高时，需在给水系统中设置水泵，水箱、气压给水设备和储水设备等。

建筑内部给水方式：

2建筑内部排水系统

建筑内部排水系统是将建筑内部人们日常生活和工业生产中使用过的污水收集起来及时排到室外。

建筑内部排水系统类型

按系统接纳的污废水类型不同，建筑内部排水系统可分为三类。

1、生活排水系统

生活排水系统是排除居住建筑，公共建筑及工厂生活间的污废水。生活排水系统又可分为：排除冲洗便器的生活污水排水系统和排除洗涤废水的生活废水排水系统。生活废水经过处理可作为杂用水，用于冲洗厕所或绿化。

2、工业废水排水系统

工业废水排水系统是排除工艺生产过程中产生的污废水。为便于污废水的处理和综合利用，按污染程度可分为生产污水排水系统和生产废水排水系统，污染程度较重的生产污水经过处理后达到排放标准排放，生产废水污染较轻，可作杂用水加以回用。

3、屋面雨水排除系统

用于收集降落在大屋面建筑和高层建筑屋面上的雨雪水。

建筑内部排水的组成：

1、卫生器具和生产设备受水器

卫生器具是建筑内部排水系统的起点。用来满足日常生活和生产过程中各种卫生要求，收集和排除污废水的设备。

大便器、小便器、冲洗设备、洗脸盆、盥洗槽、浴盆、淋浴器、洗涤盆、地漏。

2、排水管道系统

由连接卫生器具的排水管道，有一定坡度的横支管、立管、埋设在室内地下的总横干管和排出到室外的排出管等组成。

3、通气系统

建筑内部排水管内是水气两相流，为防止因气压波动造成的水封破坏使有毒有害气体进入室内，需设置通气系统。

当建筑物层数和卫生器具不多时，可将排水立管上端延伸出屋顶，进行升顶通气，不用设专用通气管。

当建筑物层数和卫生器具较多时，因排水量大，空气流动过程宜受排水过程干扰，须将排水管和通气管分开，设专用通气管道。

排水系统通气立管设置情况：

A：单立管排水系统，只有1根排水立管，不设专门通气立管的系统;

B：双立管排水系统：也叫双管制排水系统，由1根排水立管和1根通气立管组成;

C：三立管排水系统：也叫三管制排水系统，由1根生活污水立管，1根生活废水排水立管和1根通气立管组成。

通气系统的布置和敷设要求：

1)伸顶通气管高出屋面不小于0.3米，但应应大于该地区最大积雪厚度，屋顶有人停留时应大于2米;

2)连接4个及4个以上卫生器具，且长度大于12米的横支管和连接6个及6个以上大便器的横支管上要设环形通气管，环形通气管应在横支管起端的两个卫生器具之间接出，在排水横支管中心线以上与排水横支管呈垂直或45度连接。

3)专用通气立管每隔2层，主通气立管每隔8-10层设置结合通气管与污水立管连接;

4)专用通气立管和主通气立管的上端可在最高卫生器具上边缘或检查口以上不小于0.15米处与污水立管以斜三通连接，下端在最低污水横支管以下与污水立管以斜三通连接;

5)通气立管不得接纳污水、废水和雨水，不得与通风管或烟道连接。

4、清通设备：为疏通建筑内部排水管道保障排水畅通，需设置清通设备。在横支管上设清扫口，在立管上设置检查口，室内埋地横干管上设检查井。

5、抽升设备：民用建筑的地下室，人防建筑物，高程建筑地下技术层，某些工厂车间的地下室和地下铁道及地下建筑物的污废水不能自流排出室外，须设污废水提升设备。

7、污水局部处理构筑物：室内污水不符合排放要求时，必须进行局部处理，如沉淀池、隔油池、化粪池、中和池、消毒池等。

建筑雨水排水系统：

降落在屋面的雨水和雪水，特别是暴雨，在短时间内会形成积水，需要设置屋面排水系统，有组织，系统的将屋面的雨水及时排除。屋面雨水的排除方式按雨水管道的位置分为外排水系统和内排水系统。

1、外排水：是指屋面不设雨水斗，建筑物内部没有雨水管道的雨水排除方式。按屋面有无天沟，又可以分为檐沟外排水和天沟外排水两种方式。

2、内排水：是指屋面设置雨水斗，建筑物内部有雨水管道的雨水排水系统。对于屋面设立天沟有困难的壳形屋面或设有天窗的厂房考虑设立内排水系统，对于建筑立面要求高的高层建筑，大屋面建筑及寒冷地区的建筑的外墙设置雨水排水立管有困难时，也可考虑采用内排水形式。

1)内排水系统的组成：雨水斗、连接管、悬吊管、立管、排出管、埋地干管和检查井组成。

2)分类

A：内排水系统按雨水斗的连接方式可分为单斗和多斗雨水排水系统。

单斗系统：一般不设悬吊管，多斗系统中悬吊管将雨水斗和排水立管连接起来。

多斗系统：悬吊管上连接多个雨水斗(一般不得多于4个)的系统。其排水量大约为单斗的80%，在条件允许的情况下，应尽量采用单斗排水，以充分发挥管道系统的排水能力。

B：按排除雨水的安全程度，内排水系统分为敞开式和密闭式两种排水系统。

敞开系统：为重力排水，检查井设置在室内，敞开式可以接纳生产废水，省去生产废水的排出管，但在暴雨时可能出现检查井冒水现象。

密闭系统：雨水由雨水斗收集，进入雨水立管，或通过悬吊管直接排至室外的系统，室内不设检查井。密闭式排出管为压力排水。

一般为安全可靠，宜采用密闭式排水系统。

3、混合排水系统

大型工业厂房的屋面形式复杂，为了及时有效地排除屋面雨水，往往同一建筑物采用几种不同形式的雨水排除系统，分别设置在屋面的不同部位，由此组合成屋面雨水混合排水系统。

3建筑内部热水供应系统

建筑内部热水供应系统是为满足人们生产生活过程中对水温的特定要求，有管道及辅助设备组成的输送热水的网络。

分类和组成

1、按热水供水范围的大小，可分为，局部热水供应系统、集中热水供应系统和区域热水供应系统。

(1)局部热水供应系统：供水范围小，热水分散制备，靠近用水点设置小型加热设备供一个或几个配水点使用，热水管路较短，热损失较少。适用于使用要求不高，用水点少而分散的建筑和车间。

(2)集中热水供应系统：供水范围大，热水集中制备，用管道输送到各配水点。一般在建筑内设专用锅炉房或热交换器将水集中加热后通过热水管道将水输送到一幢或几幢建筑使用。这种系统加热设备集中，管理方便，设备系统复杂，建设投资较高，管路热损失较大，适用于热水用量大、用水点多且分布较集中的建筑。

(3)区域热水供应系统：水在热电厂或区域性锅炉房或区域热交换站加热，通过室外热水管网将热水输送至城市街坊、住宅小区各建筑中。该系统便于集中统一维护管理和热能综合利用，并且消除分散的小型锅炉房，减少环境污染，设备、系统复杂，需敷设室外供水和回水管道，基建投资较高，适用于要求供热水的集中区域住宅和大型工业企业。

室内热水系统的组成：

热媒系统(第一循环系统)、热水供应系统(第二循环系统)和附件。

(1)热媒系统：

热媒系统由热源、水加热器和热媒管网组成。

工作原理：由锅炉生产的蒸汽(或过热水)通过热媒管网送到水加热器加热冷水，经过热交换后蒸汽变成冷凝水，靠余压送到冷凝水池，冷凝水和新补充的软化水经过冷凝循环泵送回锅炉加热为蒸汽，如此循环完成热交换的传递作用。

(2)热水供应系统(第二循环系统)

热水供应系统由热水配水管网和回水管网组成。

工作原理：被加热到一定温度的热水，从水加热器出来经配水管网送至各热水配水点，而水加热器的冷水由屋顶水箱哦给水管网补给。为了保证各用水点都有规定水温的热水，在立管和水平管设回水管，使一定量的热水经过循环水泵流回水加热器以补充管网所损失的热量。

(3)附件：包括蒸汽热水的控制附件及管道的连接附件。如温度自动调节器(控制出水水温)、疏水器(进行汽水分离，减少蒸汽损失)、减压阀、膨胀罐、自动排气阀、膨胀管和膨胀水箱(吸收工作介质因温度变化增加的那部分体积)、管道补偿器(补偿吸收管道受热或冷凝时管道轴向热变形)等 。

热水供水方式：

1、分类：

(1)按管网压力工况的特点可分为：开式和闭式。

(2)按热水加热方式不同分为：直接加热和间接加热

(3)按热水管网设置循环管网的方式不同：全循环、半循环、无循环。

(4)按热水配水干管位置不同，分为：下行上给供水方式和上行下给的供水方式。

(5)按热水循环动力不同，分为：机械循环和自然循环。

2、分类介绍：

(1)开式热水供水方式

在管网顶部设有水箱，管网与大气相通，系统内部的水压仅取决于水箱的设置高度，不受室外给水管网水压波动影响。

该方式适用于室外给水管网水压波动大，用户用水水压要求稳定的情况。该方式的管道系统中，必须设置高位冷水箱和膨胀水管，或开式加热水箱。

(2)闭式热水供水方式

管网不与大气相连通，冷水直接进入水加热器，需设安全阀或增设隔膜式压力膨胀罐或膨胀管以确保系统安全运转。

具有管路简单，水质水量不易受外界污染的优点，但水压稳定性较差。

(3)直接加热

也称为一次换热，是利用以燃气、燃油、燃煤为燃料的热水锅炉，把冷水直接加热到所需的温度，或将蒸汽直接通入冷水中混合制备热水。

该热水供应方式的热效率高，节能，蒸汽直接加热时设备简单，但噪声大，对蒸汽质量要求高，运行费用高。

适用于：对噪声无严格要求的公共浴室、洗澡房、工矿企业用户。

(4)间接加热：也称为二次换热，是将热媒通过水加热器把热量传递给冷水达到加热冷水的目的，在加热过程中热媒与被加热水不直接接触。

适用于要求供水稳定，安全、噪声要求低的旅馆、住宅、医院等，运行费用低对水质不产生污染，供水安全稳定。

(5)全循环热水供应方式

是指热水干管，热水立管及热水支管均能保持热水循环，各用水点随时打开配水龙头均能提供符合要求的热水，该方式用于特殊要求的高标准建筑中，如高级宾馆，旅店。

(6)半循环热水供应方式

半循环热水供应方式又分为立管循环和干管循环热水供水方式。

立管循环热水供水方式：指热水干管和热水立管管内均保持有热水的循环，打开配水龙头时只需放掉热水支管中少量的存水，就能获得规定水温的热水。适用于全日供应热水的建筑和设有定时供应热水的高层建筑中。

干管循环热水供应方式：是指仅保持热水干管内的热水循环，多用于采用定时供应热水的建筑中。

(7)无循环热水供应方式

是指在热水管网中不设任何循环管道。

适用于：热水供应系统小，使用要求不高的定时供应系统，如公共浴室，洗衣房等。

(8)自然循环方式

是利用配水管和回水管中水的温度差所形成的水的密度差，从而产生压力差，形成循环作用水头，使管网内维持一定量的循环流量，以补偿配水管道的热损失，保证用户对水温的要求。

(9)机械循环方式

是在回水干管上设置循环水泵，利用水泵作为循环动力强制一定量的热水在管网系统中不停地循环流动，以补偿配水管道的热损失，保证管中热水的温度要求。

(10)热水管网的布置方式分为上行下给式和下行上给式两种形式。

二、给水排水工程图的图件种类

1)给水排水工程平面图：主要表达各层用水房间所配置的卫生器具及给排水管道、附件在平面位置情况。

2)给水排水工程系统图：主要表达从底层到顶层管道立体走向，常用斜轴侧投影的方法绘制。(表示内容：管道的空间布置，各管段管径，坡度，标高以及附件在管道上的位置。)

3)管道上构配件详图：主要表达管道与构配件局部节点的详细构造和安装要求。

三、给水排水工程的识读内容与技巧

(1)识图方法和步骤

阅读建筑给水排水工程图纸时，一般按水的流向阅读。

给水工程图识图顺序：

引入管—干管—立管—横管—支管—放水龙头。

排水工程图识图顺序：

卫生器具—排水支管—排水横管—排水立管—排水干管—排出管

看图时从粗到细，从大到小，先看基本图例和说明，再看平面图、系统图和详图。

(2)给水排水工程平面图。

识读时由底层开始逐层阅读各层平面图，由平面图获得以下信息：

1)给水系统进户管和污废水排出管的平面位置，走向，系统编号。

2)给水排水干管、立管、支管的平面位置尺寸，走向和管径尺寸以及立管编号。建筑内部给水排水管道的布置一般是：下行上给方式的水平配水干管，敷设在底层或地下室天花板下;上行下给方式的水平配水干管敷设在顶层天花板或吊顶之内，在高层建筑内也可设在技术夹层内;给水排水立管通常沿墙、柱敷设;在高层建筑内，给水排水管道敷设在管道井内;排水横管应埋于地下，或在楼板下吊设等。

3)卫生器具和用水设备的平面位置、型号规格和数量;

4)升压设备(水泵、水箱)的平面位置、型号规格和数量等;

5)消防给水管道、消火栓的平面位置、型号、规格;水带材质、水枪的型号与口径、消防箱的型号、明装或暗装、单门或双门等。

(3)给水排水系统图

识读给水排水系统图时，先看给水排水管道进出口编号，并对照平面图逐个管道系统图进行识读。

1)给水系统图：给水方式、地下水池和屋顶水箱或气压给水装置的设置情况、管道的具体走向、干管的敷设方式、管径尺寸及变化情况、阀门和设备以及引入管和各支管的标高。

2)排水系统图：排水管道的具体走向、管径尺寸、横管坡度、管道各部位的标高、存水弯的类型、三通设备设置情况、伸缩节和防火圈的设置情况、弯头及三通的选用情况。

(4)详图：建筑给水排水工程详图常有：水表、管道节点、卫生设备、排水设备、室内消火栓等。主要识读内容为：了解具体构造尺寸、材料名称和数量。

 1 工程概况

深圳平安金融中心( 简称PAFC) 主塔楼地上118 层，地下5 层，将建成为国际一流、可持续发展的、具有智慧型办公、商业、观光等综合功能的城市建筑。其总建筑面积458292㎡，占地面积18931. 0㎡，基坑面积17150㎡，槽底标高－33. 500m。基坑支护采用排桩+ 内支撑+ 锚索，支撑平面为双圆环形式，其中北侧主塔楼区为适应主楼8 根巨柱的后期结构施工，采用内套小圆环形成双环结构，如图1，2所示。

图1 支撑示意

图2 支撑实况

支撑截面最大为2200mm×1200mm，钢筋?32，?28，?25，?12，支撑梁混凝土强度等级C30、环撑为C40。钢管混凝土柱根据荷载不同选用?900，?800，?700 不等，壁厚20mm，内灌C30 混凝土。内支撑混凝土用量大( 约3 万m3) 且强度高( 强度等级为C40) 、钢筋用量大( 钢筋量约6 300t) 。

该项目地处深圳市福田中心区，由福华路、益田路、福华三路及中心二路围成。周边大型建筑物密集( 北边紧邻电信枢纽大厦、东边紧邻卓越大厦与深圳国际商会中心、西边紧邻COCOPAＲK) ，紧邻地铁( 北侧紧邻正在运营的地铁1 号线，东侧为正在建设中的广深港客运专线) ，环境复杂，对变形控制异常敏感。

2 支撑拆除方法选择

随着城市化进程不断深入，超高层建筑高度不断刷新，相应的基坑也越来越深。由于地处市中心，为满足地铁等对环境变形异常敏感的地下建( 构) 筑物的容许变形需求，支撑体系往往只能选用钢筋混凝土内支撑，这就造成了后期支撑拆除方法的选择异常困难。拆撑对基坑及地铁隧道的变形影响较大。内支撑拆除施工与主体结构施工交叉进行，支撑拆除工期紧迫。支撑梁截面大、强度高、配筋量大，尤其是腰梁和环梁，拆除难度大。拆撑过程中，下层结构插筋的成品保护困难，爆破时产生大量的粉尘容易引起周边居民的不满。上述一系列问题又严重制约了支撑拆除的进度。

由于基坑超深、混凝土支撑内力大，若采取直接爆破拆除会导致支撑内力瞬间释放，将对基坑支护和周边环境产生巨大影响。为保证基坑安全，尤其是周边地铁的持续运营，本次支撑拆除采取静爆( 静态破碎) 卸载与明爆( 控制爆破) 破碎相结合的方式拆除，即先采用静爆拆除支撑与腰梁的连接处，使支撑内力得以缓慢释放; 剩余部位采用明爆方法拆除，拆除时控制单次起爆量，采用延期分段起爆技术，并加强基坑监测和爆破振动监测，保证地铁隧道及支护体系的安全。

3 支撑拆除施工

3. 1 施工工艺流程

图3 支撑拆除工艺流程

3. 2 操作要点

3. 2. 1 支撑施工时预埋管

无论静爆还是明爆均需要在支撑梁上开孔，灌注静态膨胀剂或者装填炸药，一般明爆孔数约为静爆孔数的50%。因支撑断面大，所需开孔数量较多，如所有孔均后期采用钻机开设，则所需时间长，大大影响拆撑进度。预埋管法可很好地解决上述问题，但预埋管较多则会削弱支撑的受力性能。因此本工程前期仅预埋50%的管，如果后续采用明爆拆除基本可满足; 如果采用静爆，则采用钻机再引另外50%的孔。

支撑施工时预埋套管分2 种: 一种是在支撑钢筋外即在混凝土保护层内预埋PVC 管，便于下一步人工剔凿保护层; 另一种是在设计孔位置预埋硬纸管，静态破碎或控制爆破时，直接清孔后装填静态膨胀剂或炸药，如图4 所示

图4 支撑预埋管示意

3.2.2 安全防护及成品保护

支撑下表面搭设满堂红脚手架，上侧满铺竹胶板，承接支撑自重及作为施工人员的操作平台。脚手架搭设高度随支撑至结构楼板高度而定，如图5所示。

图5 支撑拆除防护示意

为防止地下室基坑支撑拆除过程中废渣对下层结构墙、柱插筋及外墙防水造成严重破坏，采取以下措施进行保护。

1) 对下层结构柱插筋的保护

下层结构柱能穿过上道支撑顶面先行浇筑至上层结构梁底。下层结构柱未能先行浇筑时，预留的插筋端头套上钢筋套，并将插筋缠上布胶带。

2) 对下层结构内、外墙插筋及防水保护

采用搭设钢管保护棚，扣件式钢管架上铺木方和模板，插筋对应模板位置穿孔。露出保护棚部分插筋缠上布胶带并在端头套钢筋套，如图6 所示。

图6 地下室内、外墙插筋及防水的成品保护

3.2.3 静态破碎

本工程先采用静态破碎法拆除基坑支撑与腰梁的连接处，随后其余部位采用控制爆破方法拆除，则爆破产生的应力不至于传到护坡桩及坑外。静态破碎法，主要工作原理是在钻孔( 或预留孔) 中灌注静态膨胀剂，静态膨胀剂发生水化反应使晶体变形，产生体积膨胀，从而缓慢、静静地将膨胀力( 可达30 ～ 50MPa) 施加给孔壁，经过一段时间后达到最大值，12 ～ 24h 后使混凝土产生裂缝而破碎，再用小风镐进行集中破碎清运。

支撑梁与腰梁连接处断口截面为倒梯形，上口1m，下口0. 3m; 封板与腰梁连接处断口截面为长0. 3m 的矩形，如图7 所示。

图7 支撑梁与腰梁连接处断口截面

1) 补钻孔

用凿岩机在支撑梁顶部打孔，孔距500px，排距625px，孔深为支撑梁顶至支撑梁底往上250px 成孔;打孔完毕后为防止杂物进入孔内，采用专用盖子封堵。

2) 支撑保护层剔凿及箍筋切割

静态破碎原理为膨胀破碎，为减少钢筋对混凝土静爆的约束，先行将支撑上表面及两侧面混凝土保护层剔凿掉，并用气割将上铁钢筋、腰筋及箍筋割断。为确保安全，支撑下铁暂不割断。

3) 清孔

使用气泵将孔穴内的灰尘吹尽，然后使用棉纱将孔堵死，以防灰尘再次进入孔穴。

4) 灌静态膨胀剂、静态破碎

静态膨胀剂灌注至距孔洞上表面125px 处，停止灌注，用木屑将其封堵严密，经过24h 自然膨胀，使支撑破碎。

施工时在药剂中加入22% ～ 32% ( 质量比) 的水( 具体加水量由颗粒大小决定) 拌成流质状态( 糊状) 后，迅速倒入孔内并确保药剂在孔内处于密实状态。粗颗粒药剂水灰比调节到0. 22 ～ 0. 25 时静态破碎剂的流动性较好，细粉末药剂水灰比在32%左右时流动性较好。在混凝土刚开裂后，可向裂缝中加水，支持药剂持续反应，可获得更好效果。

宽厚支撑采取在不同时刻装药，先装外皮，每隔1h 依次向内装填，依次起爆，可减少对起爆点的约束，达到更好的爆破效果。

每次装填药剂，都要观察确定混凝土、药剂、拌合水的温度是否符合要求。灌装过程中，已经开始发生化学反应的药剂( 表现为开始冒气和温度快速上升) 不允许装入孔内。从药剂加入拌合水到灌装结束，这个过程的时间不能超过5min。

5) 人工破碎

灌药24h 后人工采用风镐、大锤等手动工具进行剔凿破碎。将其破碎为直径＜ 250px 的渣土，通过自溜渣槽运至下层楼板，及时运走，注意不要集中堆放导致超载。

3. 2. 4 控制爆破

撑与护坡桩腰梁断开后，坑内支撑采用控制爆破拆除。随着毫秒延期雷管的出现，爆破技术的日益成熟使深基坑支撑梁爆破拆除成为较为成熟的施工方法。爆破拆除工期短、效率高、性价比高，可满足施工需要。施工中采用延期分段起爆技术，可将爆破振动控制在周围建( 构) 筑物安全振速内;在爆破中加强覆盖防护可防止混凝土块逸出从而造成对周围建( 构) 筑物的破坏; 在爆破前采用预处理和铺垫保护层的方法，使保留的立柱、支护桩免受爆破振动的影响，以及地下室顶板免受爆破拆除下的支撑梁的冲击破坏。

3.2.4.1 爆破参数选择

1) 孔网参数根据支撑的具体尺寸、配筋、混凝土强度等级、支撑位置、最小抵抗线及周围环境等情况确定相关参数: ①抵抗线W 取250 ～ 350mm;②孔距a 取600 ～ 800mm; ③ 排距b 取300 ～500mm; ④孔深L 略大于截面高度的70%，根据截面尺寸调整，误差± 5%。

2) 药量参数

Q = KaBh /n ( 1)式中: Q 为单孔药量; K 为炸药单耗，与混凝土强度、钢筋配筋等相关，根据相关经验K 取值为1. 0 ～1. 3kg /㎡ ;a 为孔距，与抵抗线、截面宽度等相关; B为支撑截面的宽度; h 为支撑截面的高度; n 为布孔排数。

根据支撑梁的宽度钻多排、双排或单排孔; 多排、双排孔时，交错布孔，均匀装药，达到爆破后破碎充分; 钻孔深度约占待拆除支撑梁高度的2 /3，钻孔的深度按照设计深度正负误差≤5%，装药前逐孔验收，不符合要求的炮孔予以校正或重新打孔。

3. 2. 4. 2 装药结构及起爆网路图( 见图8)

图8 非电簇联双起爆网路

采用?32 乳化炸药装药，在装药前一天验孔，不合格炮孔予以修补或重新打孔。为防止杂散电流影响起爆网路，孔内采用高段( 12 ～ 20 段) 非电毫秒延期雷管，孔外采用低段( 2 ～ 4 段) 毫秒雷管; 为防止地震波的叠加，相邻延期时间控制在25 ～ 50ms为宜。

采用2 发非电雷管直接绑扎6 ～ 7 个炮孔形成1 个单元起爆体，腰梁绑扎3 个炮孔，捆绑时注意聚能穴方向与导爆方向反向; 孔内采用高段雷管，孔外主线采用3 段延期、支线采用4 段延期; 起爆时，采用双激发针起爆，确保起爆网路的安全。施工中采用同厂、同批次的火工品; 使用前进行外观检查，确保网路可靠起爆。

3.2.4.3 爆破拆除程序

为实现逐步卸截、合理卸载，以确保基坑自身的安全和周边建( 构) 筑物安全，拆除顺序应遵循先周边后中心的原则。为保证爆破效果，每个施工区内分多步拆除，拆除顺序为: 封板( 若有) →剔凿封板与支撑梁连接处残留混凝土→短跨方向支撑梁→剔凿短跨梁与长跨梁连接处残留混凝土→长跨方向支撑梁→腰梁→圈梁。节点爆破拆除时，采用孔内、外延期相结合的起爆网络，外圈即时起爆，内圈依次微差分段起爆，既限制每段起爆药量，保护了主要节点上的钢立柱，同时又能增强爆破效果。

3.2.4.4 爆破实施

1) 现场安全防护在所拆支撑边缘搭设脚手架外防护，在上道撑孔洞位置设置安全防护。

2) 布孔、打孔、清孔、验孔由爆破工程技术人员技术交底，在图纸上指导钻孔人员严格按设计的孔网参数钻孔，如位置、孔间距等; 利用凿岩机在支撑梁顶部打孔，孔径38 ～ 42mm。在装药之前用空压机进行清孔并在装药前验孔。

3) 装药、网路布线、填塞按照设计的装药量装药，确保堵塞长度及质量，按照设计要求进行孔内、孔外延期。用木制炮棍将孔内的炮泥压实、填满，注意保护导爆管雷管的塑料导爆管或电雷管的脚线。

4) 警戒爆破网路连线、覆盖防护好后，爆破时，爆区基坑内一切人员撤离爆区，撤到基坑外侧，马道及楼梯口设立警戒人员，严禁无关人员靠近。

5) 起爆起爆由专人完成，待爆破负责人发出起爆命令后，将起爆网路的主线接到起爆器，按照命令充电起爆。

6) 警戒解除爆破完毕5min 后，爆破人员进入现场检查爆破情况，在确认安全后，由爆破总指挥发出解除信号，各点上的警戒人员方可解除警戒。

7) 切割钢筋爆破完成后支撑梁钢筋及连续在立柱上的钢筋进行切割。

8) 渣土废料清运人工、铲车配合塔式起重机( 或汽车式起重机) 将渣土及废料运至地面后清运出场。

物料的垂直运输能力一定程度上决定了支撑的拆除工期。在支撑拆除过程中产生大量混凝土渣土，渣土堆积高度应控制在800mm。通过人工配合小型铲车联合清除，为确保铲车在底板上行走顺畅，根据现场情况，确定铲车行走路线，并且在该路线处插筋绑扎成束后弯折。考虑拆撑阶段楼板承重较大，需保留下部2 层模板支撑架。

3.2.4.5 监测、监控

1) 基坑及周边环境监测

支撑拆除对周边环境及支撑结构本身都将产生影响。由于支撑拆除前后是一个结构受力转换过程，支撑内力重分布，这将导致支撑结构的内力变化和变形、周边土体沉降变化及改变周边建筑的受力状态，因此及时掌握支护结构和周边环境的附加影响显得尤为重要。

在拆除内支撑结构前以及整个拆除过程中对基坑、地铁及周边建( 构) 筑物进行内力和位移监测，做到信息化施工。首先是在支撑拆除前，对基坑位移和内支撑梁的内力进行监测，根据监测结果得出内力分布情况，卸荷时根据内力分布情况做到均匀卸荷，在卸荷过程中监测内力重分布情况，及时汇报。支撑拆除过程中对基坑及地铁进行了实时监测，通过监测数据表明，周边变形在设计允许范围内。

2) 爆破振动监测

在爆破过程中需满足地铁隧道内产生的振动速度≤1. 50px /s。爆破时在基坑靠近地铁处设置测振监测点，采用爆破振动记录仪进行测振。根据测振结果优化爆破参数，确保爆破作业在安全、有序的良性循环中进行。爆破中经过实时监测，爆破振速在设计控制范围内。

4 结语

深圳平安金融中心基坑内支撑拆除采用静爆卸载与明爆破碎相结合的拆除方法，解决了城市中心区紧邻地铁超大超深基坑内支撑拆除遇到的施工难题，成功摸索出超大超深基坑混凝土内支撑拆除关键技术。

静爆卸载与明爆破碎相结合的方法为: 首先静态破碎断开支撑梁与腰梁的连接，使支撑内力得到缓慢卸荷，大大减弱了由于爆破作业产生的振动冲击; 然后采用控制爆破拆除剩余支撑，拆撑进度快;同时在拆撑过程中对基坑及周边环境沉降、受力及振动速度进行实时监测。

采用本方法达到了如下效果: ①确保了基坑周边环境的安全; ②快速拆除大断面内支撑，满足了施工工期要求; ③采用静爆与明爆相结合的方式，降低了施工成本。对类似基坑( 超深基坑、基坑周围紧邻地铁环境复杂、工期紧等特殊工况) 的混凝土内支撑拆除工作将起到很好的借鉴作用。

    来源丨益埃毕教育

    在使用Revit软件建模的是过程中，可以通过创建不同的平立剖面视图来满足建模需求。那么视图过多的情况下，会导致浏览器杂乱无章。下面来讲解，怎么对浏览器进行排序设置。

    01、点击“视图”选项卡下，“用户界面”下拉按钮中的“浏览器组织”，如图所示。

    02、弹出“浏览器组织”对话框，此处包含对楼层平面视图及图纸平面视图的浏览器组织设置。此处以楼层平面浏览器组织设置为例进行讲解。点击“新建”，并重命名，完成之后点击“确定”，新建一个浏览器组织方式，如图所示。

    03、弹出“浏览器组织属性”对话框，在“过滤”选项卡下可以选择相对应的过滤条件，此处选择“视图名称”，如图所示。

    04、切换至“成组和排序”选项卡下，可以选择相对应的“成组条件”和“排序方式”，此处“成组条件”和“排序方式”选择“视图名称”，“排序方式”按需选择升序或降序，设置完之后，点击“确定”，如图所示。

    05、完成上述步骤之后，需要勾选新建的浏览器组织方式，如图所示。

    意义：通过对浏览器组织根据自己的需要进行设置，可以将浏览器设置的更调理，方便在工作中进行更好的操作，切换视图，合理运用。

施工就是按照设计意图把图纸上的点、线、面转化为立体的建筑空间实体结构。放线的质量直接影响建设工程的施工质量，所以测量放线在建筑施工中极为重要，不仅要符合设计图纸的建筑平面位置、尺寸、标高，施工中具有实际可操作性，也要满足施工的规定。在工程中，有的建筑平面呈现半径不一、圆心位置多变的复杂圆弧结构。

实例：

某展览馆工程，建筑平面整体为直径约90m，近似圆弧形，建筑外围由若干段凹凸不一的圆弧段组成，半径数值较大且尺寸大小不一，圆心位置多变，有的在建筑实体范围内，有的在建筑实体外围的农田内，建筑形状非常复杂。而其中的剧场观众厅更是由一组不同半径的同心圆弧曲线组成，其半径较大，圆心远离建筑实体，无法按照一般的小半径圆弧的放大样的测量方法，所以如何完成类似该工程的测量放线就显得格外重要。下面将该工程的放线方法进行阐述。
该工程剧场观众厅分为前后两部分，现以后半部分举例说明，最大弧半径61.750m，最小弧半径51.300m，半径差值0.950m，由11排同心圆弧曲线组成观众厅的座位排列图，剧场座位总净宽度29.400m，中心轴两侧对称。工程放线采用“1m坐标点法”，能取得较高的精确度，施工操作方法具有可操作性。

数据

（1）利用绘出观众厅的净尺寸轮廓图，绘出纵向中心轴，作为直角坐标的y轴，经圆弧的圆心O作直角坐标的x轴。中心轴两侧对称，只需计算中心轴一侧即可。
（2）在纵向x放线每隔1m依次作出y轴的平行线。
（3）以最小弧半径51.300m计算，圆弧线的弦长29.400m，该弦作为观众厅全部11排圆弧曲线的计算基准线，也即矢高基准线。基准线以中心轴分为对称两侧，每1m的平行线将矢高基准线分为15份。平行线与矢高基准线的交点依次编号为0，1，2……14，15，最外侧间隔为0.7m；平行线与圆弧曲线的交点依次编号为0’，1’，2’……14’，15’。
（4）计算每个点的矢高值，若无条件，可以由各点分别向y轴作垂线，利用圆弧与数学三角函数的关系计算出每点的矢高值。
因为这些计算数据是一个相互关联的数据系列，一旦其中某一个数据计算错误，很容易打乱实际测量放线的思路，影响施工准确度。为提高测量放线数据的计算速度和准确度，减少因人为计算数据产生的偏差，具备软件条件的，应充分利用绘图软件辅助计算，提高计算数据的精确度。
（5）按上述办法计算第2道圆弧，且第2道圆弧与第1道圆弧的矢高值的差值并不等于两道圆弧半径的差值，而是越靠外侧，矢高值的差值越大。
（6）同理，分别计算出其他半径的圆弧曲线的矢高值，将数据填入表格。注意每排圆弧曲线的矢高值一定要以第1道最小半径的矢高基准线作为基准线。

施工测量放线操作

（1）在放线前，首先确保观众厅下方的地面平整坚实，在实际操作时，可提前完成观众厅下方的地面浇筑施工，以确保圆弧曲线的测量准确度。
（2）按照设计图纸的定位，首先测设出最小半径圆弧曲线的弦，即矢高基准线，也是全部11排圆弧曲线测量的矢高基准线。
（3）测设出中心线y轴，分别向两侧每隔1m弹出15道平行于y轴的直线。
（4）按照计算数据表格中的数值，由矢高基准线开始沿y轴向前分别测量各点，最后将各点用墨线顺滑连接起来，即可简单、快速得到11排圆弧曲线的测量放线。
（5）按照设计图纸弹出纵向走道线，即可进入下道工序施工。

注意问题

（1）选用高精度的经纬仪、水平仪、钢卷尺，定期检验合格，确保测量仪器的精度。测量人员应具有丰富的测量经验和背景，确保计算数据的准确、完整。
（2）选购优质的墨汁和墨斗，确保测设成果的清晰度和持久度，避免测设的墨线被雨水冲刷或被尘土遮盖。
（3）分析计算数据，每相邻两道圆弧曲线的矢高值的差值并不等于相邻两道圆弧曲线的半径差值，这也正是成组同心圆弧曲线的奇妙之处。所以有的初学者提出，当测设出第1道圆弧曲线后，向后逐一推移一个座位排距0.950m不就行了吗？反正圆弧都是一样的。然而这样做的结果，只是把圆心依次向前做了平移，把各排圆弧曲线变成了一组相同半径的圆弧曲线，这是不符合剧场观众厅的设计原理的。按照剧场的设计规范，剧场观众厅的各排曲线应是一组不同半径的同心圆弧曲线，也就是说各排座位观众的“焦点”是相同的。
（4）测量放线一定不能想当然，要抱着认真负责的态度，深入研究设计意图，熟悉数学几何知识，充分利用制图软件辅助计算，时刻想着为工程尽责，为事业奉献的精神，精心施工，才能按设计图纸建设出真正符合设计意图的建筑实体。

    一、施工难点及解决方案

    1、施工难点：

    小编在做河南省漯河市XX项目时，完成基坑挖土后，施工进入基础、集水坑、电梯基坑开挖。遇到一个非常不好解决的问题：如何精确放线问题，具体分析如下：

    本项目有集水坑、电梯基坑位于承台中，有连体集水坑和连体电梯基坑，相互之间存在复杂的交界关系，而且坑壁需要放坡，从二维图纸很难想象出实际的样子，挖土放线时无从下手。

    图纸如下：

    平面图

    大样图

    传统二维模式下，施工人员只能根据二维图纸想象或者手绘三维图形辅助理解三者之间的相互关系，放线定位比较困难，精度无法保证。下图所示，施工人员为了便于理解手工绘制三维图形：

    手绘三维集水坑

    下图所示为坑的放线定位，图中红框内为两个坑壁的交界位置，因为坑壁需要放坡，所以交叉位置是一条空间的斜线，不容易精确定位。

    放线定位及挖土（1）

    放线定位及挖土（1）

    此时如果能够方便的给出所有交界位置的精确坐标，放线及开挖岂不是有理有据，不会出现少挖或过挖。下面是基于这个问题总结出来的一套解决方案。

    2、解决方案：

    此问题的关键在于找到合适的建模方法，能够方便的在地基上抠出坑的形状并能做到三者之间相互剪切。如下图所示：

    集水坑挖土三维模型

    集水坑挖土定位及坡度标注

    想要达到上图所示的建模效果你还得费一番功夫学习下面一些建模技巧。

    二、建模方法：

    1、创建筏板（使用Revit系统族“结构基础—基础底板”创建）

    2、创建地基：

    地基土壤不要使用地形创建，可以使用楼板来创建地基。因为后边创建的集水坑、基础、电梯基坑族要创建空心模型，放置这些族的时候可以对地基（用楼板绘制）形成剪切，形成如下图所示的剪切效果：

    3、基础、集水坑、电梯基坑族的创建：

    此步骤重点是让这三个族拥有剪切地基（用楼板绘制）的功能，实现方法是创建与集水坑外轮廓一致的空心模型，通过空心模型实现对地基的剪切。

    族的创建步骤如下：

    A.使用公制常规模型族样板新建族文件，如下图所示：

    B.设置族参数：

    C.创建实体模型：

    使用拉伸、放样等形状命令创建实体模型并关联参数：

    D.创建与实体模型大小一致的空心模型：

    E.取消连接几何图形：

    此步骤的目的在于不要让空心模型剪切集水坑的实体模型，一旦空心模型和实体模型连接，那么在项目文件中集水坑的实体模型则不可见。

    F.勾选“加载时剪切的空心”：

    此步骤的目的是放置族时，族中的空性模型会自动剪切地基。

    G.放置族，将创建好的族载入项目文件，放置在筏板上，族会自动剪切筏板和地基。

    三、出图方法：

    出三维图和平面定位图

    1、三维图可以直观展示坑与坑之间的相对关系以及剪切后的形状。如下图所示：

    2、平面定位图：

    平面定位图中表明所有的定位尺寸、高程点以及坑壁坡度。如下图所示：

    文章来源：广筑BIM

室外给排水施工方案编制的要点是什么

1.2 工程概况

本施工区域的给排水工程主要包括小区内生活给水，绿化给水，消防给水及室外排水、室外雨水工程。采用开槽埋管施工。

1.3 管材及连接方式

给水管采用De25 PP-R热熔管及De200、De160、De110、De75、De90、De63PE管，管道连接方式为热熔。排水管道及雨水管道采用DN200、DN300钢筋混凝土管，管道连接方式为承插橡胶柔性连接。开槽埋管施工。

1.4 给排水检查井施工

全部检查井采用M7.5水泥砂浆砌筑MU10烧结普通砖，井室内外抹1：2水泥砂浆内掺5%防水粉；井盖均采用φ700重型混凝土圆形井盖。

1.5 管道基础

管道基础排水管采用垫层基础。一般的土质垫层为中粗砂，厚度为100mm；当地基的土质较差或槽底处于地下水位以下时，垫层需增加150mm、颗粒尺寸为5～40mm的碎石，上面再铺100mm的粗砂；给水管基础采用90·原状素土基础。

管道基础应在承载力达到管道地基支撑强度要求的原状土地基或经处理后的地基上。

二、管道施工

1、施工工艺

施工准备 → 测量放样 → 沟槽开挖 → 基底覆砂（管道基础施工）→ 管道排放→ 接口施工 → 检查井施工 → 闭水、通水试验 → 沟槽覆砂。

2、测量放样

2.1 轴线测设

根据设计图测设管道中心线和检查井中心位置，设立中心桩。管道中心线和检查井中心位置经复核后方可在施工中使用。

根据施工管道直径大小，按规定的沟槽宽定出边线，开挖前用白粉划线来控制。

在沟槽外检查井位置的两侧设置控制桩，并记录两桩至检查井中心的距离，以备校核。

2.2 标高测设

将经纬仪架设在先前放样好的固定桩位上，将整条线贯通，然后在每个龙门架上用红油漆标注，再进行复测，最后用铁钉固定在轴线位置的龙门架横板上。用水准仪测出铁钉的标高，计算出开挖沟槽至铁钉的距离、基础及管顶至铁钉的距离。

根据需要沿施工范围加密测放临时水准点，临时水准点应设置在相对稳定的位置，沿线每隔200m设置一个。

临时水准点设置后，要统一编号，在图纸上标明，经复核无误方可使用。并根据施工进度定期复测，一般每周一次。

在每座检查井的位置架设坡度样架（龙门板），用来控制管道及基础的标高和坡度。龙门板经复核后方可在施工中使用，在挖至底层土做基础排管等施工过程应经常复核，发现偏差及时纠正。

3、沟槽开挖

在沟槽开挖前，一定要弄清有无地下管线（如电缆、管道等）后方可开挖。沟槽开挖采用机械挖土，人工配合清坡、清底，土方运至堆场,

挖掘机挖土应严格控制标高，防止沟槽超挖或扰动基底土，当开挖接近槽底设计标高时，用人工修整槽底、边挖边修。

挖掘机挖土时设专人指挥，维持现场施工安全。

具体见附图《小区给排水管道开挖示意图》

4、管道铺设

4.1管道的进场堆放及运输

当管道直接放在地上时，要求地面平整，不能有石块和容易引起管道损坏的尖利物体，要有防止管道滚动的措施。

不同管径的管道堆放时，应把大而重的放下边，轻的放上边，管道两侧用木楔或木板挡住。堆放时注意底层管道的承重能力，变形不得大于5%。

UPVC塑管最高使用温度为45℃，夏季高温季节，应避免日光曝晒，并保持管间的空气流通，以防温度过高。

管道存放过程中，应严格做好防火措施，严禁在管道附近有长期明火。

短距离搬运，不应在坚硬不平地面或石子地面上滚动，以防损伤管道。

上下叠放运输，其高度不应超过2米。车、船与管道接触处，要求平坦，并用柔韧的带子或绳子将其固定在运输工具上，防止滚动和碰撞。

4.2管道基础

基坑开挖至设计标高，复测无误后，经现场监理工程师验收合格后方可进行基底垫层的施工。管道基础采用垫层基础，其厚度应符合设计要求。

本工程给水管采用PE管材，排水、雨水管道采用钢筋混凝土管，排水管道基础参考国标图集04S520-57,按沟槽宽度满堂铺设、摊平、填实。

基础夯实紧密，表面平整。管道基础的接口部位应予留凹槽以便接口操作。接口完成后，随即用相同材料填筑密实。

4.3管道安装

根据管径大小、沟槽和施工机具装备情况，确定人工或机械将管道放入沟槽。

管材按产品标准逐支进行质量检验，不符合标准不使用，并做好记号，另行处理。

安装由下游往上游依次进行。下管前，凡规定需进行管道变形检测的断面管材，预先量出该断面管道的实际直径并做出记号。

下管用人工或起重机吊装进行。人工下管时，由地面人员将管材传递给沟槽内的施工人员，对放坡开挖的沟槽也可用非金属绳系住管身两端，保持管身平衡均匀溜放至沟槽内，严禁将管材由槽顶边滚入槽内；起重机下管吊装时，用非金属绳索扣系住，不串心吊装。

雨季施工时采取防止管材漂浮措施。先回填到管顶以上一倍管以上的高度。管安装完毕尚未回填土时一旦遭到水泡，进行管中心线和管底高程复测和外观检查，如发现位移、漂浮、拔口现象，立即返工处理。在管道铺设过程中，若发现管道损坏，应将损坏的管道整根更换，重新铺设。

5、检查井施工

本工程给排水检查井施工：排水检查井最大间距为40m,检查井选用φ700/φ1000圆形砖砌污水检查井，井外壁刷热沥青两遍，具体做法见国标图集02S515-19/21；出户检查井的位置根据出户管的实际位置确定，合并排水井设置应位于卫生间排水管处，其它检查井可根据现场需要适当调整。雨水篦子做法参见95S518-20。给水检查井圆形阀门井做法参见05S502-16，矩形水表井做法参见05S502-68，井盖均采用φ700重型混凝土圆形井盖。必须严格按照设计图纸规定施工。

砖砌检查井前应先打扫冲洗基础表面，清除杂物，并保持基础表面无积水。检查沟管稳定、方向和标高是否符合设计要求。根据设计的检查井位置和规定的尺寸做好放样和复核工作。砖材必须湿润。砖砌体M7.5水泥砂浆，随拌随用，而且要在砂浆初凝前用完。

检查井砌筑必须满足下列要求：

①在基础面上铺筑砂浆后方可砌砖墙，要做到墙面垂直，边角整齐，宽度一致。

②砂浆厚度为10mm灰缝应饱满、平整，砌砖时夹角应对齐，上下错缝，内外搭接。

③每砌一层砖，用草帚适量洒水并用泥刀将砂浆刮入砖缝，不得直接浇水，以防跑浆。

④砌筑时应经常用角尺和托线板检查四周墙体是否成直角，墙面是否平整和垂直，砂浆厚是否均匀，若不符合要求，应随时纠正。

⑤若井整体为半砖或一砖，应保持内壁平整，若墙体为一砖半及以上，内外壁均应保持平整。

砌砖时应随时将挤出的砂浆刮平，并将砖墙表面残余砂浆及时清除干净。

沟管上半圈墙体应砌拱圈高为25cm，砌砖时应由二侧向顶部合拢，管口要洁净，砂浆厚度要均匀，并填嵌密实。

砖墙砌体砌至一定高度时，要采用1：2水泥砂将进行内外抹面。粉刷工作分二道工序进行，先刮糙打底抹光，粉刷宜先外壁后内壁，刮糙厚度一般在10mm以下用直尺刮平，木抹搓平，表面应粗糙或划出纹路，刮糙的水泥砂浆凝结后及时抹光，并注意湿治养护，不得不起壳，裂缝现象。

检查井流槽采用砖砌流槽，两肩向中间落水，采用砖砌筑时，必须用1：2水泥砂浆抹面。

6、闭水试验

闭水前，接缝砂浆及混凝土应达到一定强度。磅水前，管道内应先灌水24h，使管道充分浸透。先加水试20min，待水位下降稳定后，进行正式闭水，加水至标准高度，观测水位下降值，计算30min水位下降平均值。各种管径管道的闭水水头，应在检验段上游管道内顶标高以上2.00m。

承压管闭水水头及允许渗水量应符合设计要求。

1、 喷头不参与试验，喷头处全部增加堵头，及堵头二次拆装费。

2、 喷头阀门试压费一般未计。

3、 水表、报警阀、水流指示器全部不参与试压冲洗，增加短管连接工程量。

4、 钢电线管接地跨接线未计入预算？

5、 封闭母线穿墙套管需单独计算（一般漏算）

6、 配电箱喷字标志需单独计费（定额说明）。

7、 配电箱暗装挖墙、补墙洞需单独计费，定额内没有。

8、 水箱水位计有定额（定额有）。

9、 盘柜配线安装有单独计算（定额有）。

10、 所有电机配1.25米金属软管和专用接头（定额说明）

11、 电缆、电线等上清单只是提供净工程量，在组价时还得加上预留、弯曲、损耗等长度，如下：定额规定，室外电缆敷设需计算运输费。定额规定，室外电缆井揭、盖板需计算费用。定额规定，电缆进入建筑预留两米。定额规定，变电所进线出线预留1.5米。电力电缆终端预留1.5米。

12、 定额规定，桥架的螺丝、连接件可按桥架总重量的7%计算。

13、 定额规定，吊电缆的钢索可另行计算。

14、 电业局要求，桥架喷字、电缆牌（特殊要求，与规范不符合）、电缆防火涂料施工，此部分编制说明暂不计。

15、 工程施工中，如有掀桥架盖板，需另计算，定额有计算。

16、 卫生间底板钢筋网焊接或者点焊参考均压环定额，基础圈梁焊接参照均压环定额。

17、 门窗接地按处计算。

18、 引下线利用钢筋按米计算，每米1.5元

19、 接地跨接按处计算。

20、 地下室基础接地跨接按4-813柱主筋与梁焊接，十处158元。

21、 风管穿墙预留洞容易遗漏、风管穿墙的封堵容易遗漏、规范要求要套管。

22、 工艺管道安装工法兰安装的螺栓是未计价材料。

23、 给排水上管道安装清单中套管容易漏（所有穿墙）

24、 设备安装吊装机具摊消

25、 工艺管道安装中法兰安装的螺栓是未计价材料

26、 安装部分：高层建筑增加费计算的基数包括6层或20m以下的全部人工费。在高层建筑同时又符合超高施工条件时，高层建筑增加费和超高增加费是叠加计算的。

27、 梁底喷头预算时要说明后计算。

28、 通风管道安装的帆布接口 其他弹簧支架、跨接线需单独计算（一般漏算）。

29、 风机设备与帆布接头与静压箱接头处的法兰漏算。

30、 地下室施工照明漏算。

31、 照明系统灯具安装超高费和其系统调试很容易遗忘

32、 工艺管线的穿墙套管封堵

33、 事故照明切换调试按台计费。

34、 不间断电源（发电机）调试按容量计算

35、 母线定额内有调试费，按段计算。

36、 避雷器有调试费。

37、 每台电动机都有调试费，按KW

38、 给水系统变频给水泵调试费用很高，是按200千瓦以下1511元

39、 电线管暗敷设切槽费未计算

40、 室外灯具基础另算

41、 灯具安装超过5米高的超高费另行计算

42、 吊扇的吊钩另外计算

43、 航空等安装高度套用烟囱

44、 报警主机按回路计算

45、 报警系统远程控制器按回路数计费

46、 报警系统电话交换机按门数按台计费

47、 喷淋法兰、关键、螺栓的主材另行计算

48、 所有套管均需计算

49、 泵房强度实验、严密性实验另行计算

50、 对清单项目和下挂定额子目的衔接不能完全掌握（包括工程量计算规则、工作内容等）。定额有计算规则，清单有计算规则，两者必须一致

51、地下室工程中的照明费用

52、洞内、地下室内等需照明施工的人工费增加40%

53、安装工程中的主材价格

54、在配电柜安装清单中基础型钢容易漏

55、电气工程中的线盒容易

56、照明系统灯具安装超高费和其系统调试很容易遗忘

57、室外工艺管道安装时的脚手架费用

58、户内管道安装的吹扫容易遗漏

59、室外管道安装的超高费

60、脚手架的搭拆容易漏项

61、角钢的制作安装及其主材费用

62、暖通工程中容易遗留的项目

1）空调风管阀门、静压箱，风机盘管回风箱的保温

2）设备本体与管道连接中的法兰

3）屋面水系统管道中的土建支墩

4）末端设备采用的减振措施

63、通风管道安装的帆布接口

64、风管穿墙的封堵

65、设备安装吊装机具摊消

66、设备安装加垫铁、管道安装时支架制作、安装、油漆防腐

67、工艺管道安装中法兰安装的螺栓是未计价材料

68、调节阀试压冲洗临时短管制作安装

69、高大厂房安装所用脚手架费用，一般钢结构不搭设脚手架

70、施工组织设计直接影响措施费的构成，按照规范施工则是合同内容之一

比如投标时按24小时连续施工考虑，夜间施工措施费就不能不考虑，噪声等环境保护费用也不是简单的费率就可以代替的

再比如设计图纸规定用PE给水管，但并未说明屋面部分要采取什么措施，按规范PE管不能爆晒应有保护措施，报价时就应该考虑

另外，定额和规范不符时，应以规范为准

    关于图纸变更，是BIM模型维护不可绕开的话题，人人都不愿反复修改模型，但这些事情不会因为我们的意愿而变化。

    关于如何查找图纸哪些部位变更的方法，之前在上一讲《REVIT每周一技36图纸变更对比的两种方法》中给大家提供了两种方法，今天要说的是下一步，知道了变更的地方，如何更新模型。

    我们根据变更内容的多少，依次提供如下三种方法

    方法一：根据对比前后版本图纸，在CAD中将变更处标注出来，对着CAD修改模型文件。

    如果变更内容不是很多，只有局部发生变化，我们就可以对着图纸，直接在模型中修改。

    这种方法简单，不需要重新导图，但是不容易精确定位变更后管线位置，除非逐个测量位置。不过对于大部分没有严格精准位置的管线，还是可以的。再有，可能会漏改。

    方法二：将变更后的CAD导入模型中，边对比边修改。

    这种方法适用变更地方较多，且位置复杂，不容易定位的情况。有一个问题，重新导入图纸后，模型会将图纸盖住（线框模式除外），怎么处理？

    1）导入图纸时，勾选“仅当前视图”，选中图纸设置为“前景”这种处理方式可以看见图纸如图1所示；但是往往因为图纸中的一些填充图案等不容易选中模型图元，也不容易区分哪个是变更的图纸，如图2所示。

    图1

    图2

    2）如果采用“背景”，模型与图纸不容易区分，这个时候我们可以将“导入的类别”对应的图纸设置为“半色调”，这样区分的清楚一些，如图3、4所示。

    图3

    图4

    方法三：删除已有模型，重新绘制模型

    对于图纸变动量特别大的，面目全非那种，可以直接删除原有模型，重新绘制。当然，这个也要看个人，如果觉得修改比重新建快，可以选择修改。

 第一步，下面的人将激光垂直仪从投点层将点打上来，顶层的人用激光板接点。为了减少仪器误差，建议投点的激光垂直仪分别旋转90`、90`、90`或者180`、90`、180`,激光板上看误差，4个点取中心尽量减少误差。把中心点做好标记。

第二步，架设好经纬仪（我用的是电子经纬仪，常州大地的），仪器的架设我就不多说了，反正对中、精平必须要保证合格。

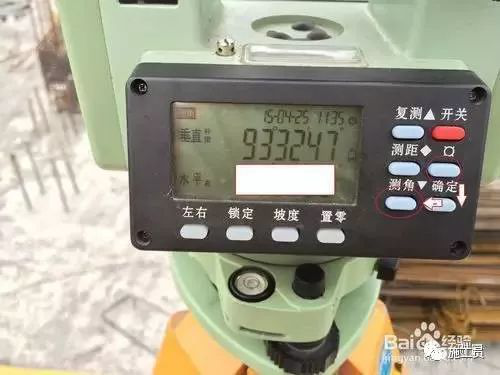

第三步，打开电子经纬仪，把对中激光灯打开，这台仪器的步骤是【开关】-【灯光】–【测角】，按照这个顺序按键，就可以打开 对中激光。

第四步，【后视】：仪器架设在一个激光板上方，后视另一个相邻 直线的激光板接点位置，待上下、左右【制动螺旋】固定完成以后，点击【置零】，此时仪器屏幕上面的角度读数自动变为”00000“。
这样，就确定了一个方向

第五步，调动上下【制动螺旋】，指挥接点人在板面打点。如光线调节许可，可以打开物镜激光，这样最方便。具体操作是:灯光–【复测】就行了

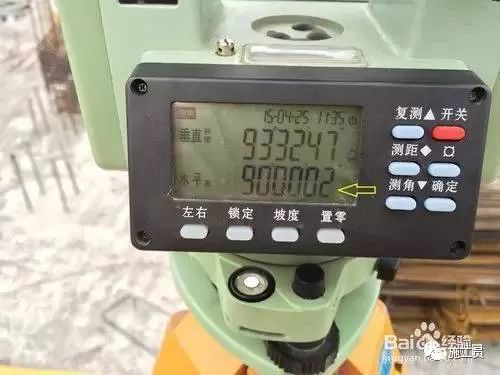

第六步，调动左右【制动螺旋】，使仪器旋转90`,再打出另一条垂线段。打点做法同第五步。这样即可弹出2条相互垂直的线段。

第七步，把一起重新架设在这个架设点的“对角”点，在用从第四步到第六步同样的操作，完成另外2条垂线段。
这样就完成了投点以后的穿线过程。弹好墨线以后，就完成了4条控制线。

最后一步：【检查】。钢卷尺拉出4条线之间的距离。同图纸上的控制线距离作比较，如果差距大，那么必须重新。

归纳一下关键步骤：接4个点或者3个–选中其中能形成对角点的2个分别架设经纬仪–架设一个角点，后视相邻的角点，穿出一条线–转90`，穿出另外一条线段–架设仪器在对角点–后视相邻点，穿出一条线—转90`，再穿出另外一条—-结束

注意事项：
1、投点仪（激光垂直仪）可以只投3个点，也可以用上述方法穿线。3个点4个点都行
2、如果你的电子经纬仪偶尔数据不同步，建议您使望远镜反转180`—相当于光学经纬仪的盘左盘右调解

 高层钢结构震害现象及其原因分析

钢结构被认为具有卓越的抗震性能，在历次的地震中，钢结构房屋的震害要小于钢筋混凝土结构房屋。很少发生整体破坏或倒塌现象。尽管如此，由于焊接、连接、冷加工等工艺技术以及外部环境的影响，钢材材料的优点将受到影响。特别是因设计、施工以及维护不当，就很可能造成结构的破坏。根据钢结构在历次地震中的破坏形态，可能破坏形式分为以下几类：

1、 结构倒塌
结构倒塌是地震中结构破坏最严重的形式。造成结构倒塌的主要原因是结构薄弱层的形成，而薄弱层的形成是由于结构楼层屈服强度系数和抗变4刚度沿高度分布不均匀造成的。这就要求在设计过程中应尽量避免上述不利因素的出现。

2、 节点破坏
节点破坏是地震中发生最多的一种破坏形式。剐性连接的结构构件一般采用铆接或焊接形式连接。如果在节点的设计和施工中，构造及焊缝存在缺陷，节点区就可能出现应力集中、受力小均的现象，在地震中很容易出现连接破坏。梁柱节点可能出现的破坏现象主要表现为：铆接断裂，焊接部位位脱，加劲板断型、屈曲，腹板断裂、屈曲等。

3、 构件破坏
在以往所有地震中，多高层建筑钢结构构件破坏的主要形式有支撑的破坏与失稳以及梁柱局部破坏两种。（1）支撑的破坏与失稳。当地震强度较大时，支撑承受反复拉压的轴向力作用，一旦压力超出支撑的屈曲临界力时，就会出现破坏或失稳。（2）梁柱局部破坏。对于框架柱，主要有翼缘屈曲、翼缝撕裂，甚至框架柱会出现水平裂缝或断裂破坏。对于框架梁，主要有翼缘屈曲、腹板屈曲和开裂、扭转屈曲等破坏形态。

4、基础锚固破坏
钢构件与基础的锚固破坏主要表现为柱脚处的地脚螺栓脱开、混凝土破碎导致锚固失效、连接板断裂等，这种破坏形式曾发生多起，根据对上述钢结构房屋震害特征的分析可知，尽管钢结构抗震性能较好，但在历次的地震中，也会出现不同程度的震害。究其原因，元素是和结构设计、结构构造、施工质量、材料质量、日常维护等有关，为了预防以上震害的出现，减轻震害带来的损失，多高层钢结构房屋抗震设计必须严格遵循有关规程进行。

抗震设计基本要求

1、钢结构房屋结构类型
常见的钢结构房屋的结构体系有框架结构、框架一支援结构、框架一抗震墙板结构、简体结构以及巨型框架结构等。钢结构房屋的抗震性能的优劣取决于结构的选型，进行实际工程设计时，需要综合考虑多种因素进行方案的优化，在优化过程中确定其适宜的结构体系。

2、钢结构房屋结构布置原则
钢结构房屋的结构体系和结构布置的选择关系到结构的安全性、适用性和经济性。和其他类型的建筑结构一样，多高层钢结构房屋应尽量采用规则的建筑方案。当结构体型复杂、平立面特别不规则时，可按实际需要在适当部位设置防震续，从而形成多个较规则的抗侧力结构单元。由于钢结构可耐受的结构变形大于混凝土结构，一般来说，不宜设抗震缝，必须设置时，抗震缝宽应不小于相应钢筋混凝土结构房屋的1.5倍。

3、 钢结构房屋适用的最大高度和高宽比
根据结构总体高度和抗震设防烈度确定结构类型和最大适用高度。结构的高宽比是影响结构整体稳定性和抗震性能的重要参数，它对结构刚度、侧移和振动形式有直接影响。高度比指房屋总高度与平面较小宽度之比。高宽比值较大时，一方面使结构产生较大的水平位移及P—A效应，还由于倾覆力矩使柱产生很大的轴向力。因此，需要对钢结构房屋的最大高宽比制定限值，不宜大于合理的限值，超过时应进行专门研究，采取必要的抗震措施。

抗震设计的一般方法

钢材基本属于各向同性的均质材料，且质轻高强、延性好，是一种很适合于建筑抗震结构的材料，在地震作用下，高层钢结构房屋由于钢材材质均匀，强度易于保证，所以结构的可靠性大；轻质高强的特点使得钢结构房屋的自重轻，从而所受地震作用减小；良好的延性使结构在很大的变形下仍不致倒塌，从而保证结构在地震作用下的安全性。但是，钢结构房屋如果设计和制造不当，在地震作用下，可能发生构件的失稳和材料的脆性破坏或连接破坏，使钢材的性能得不到充分发挥，造成灾难性后果。因此高层钢结构房屋的抗震设计就显得非常重要和必要。

1、建筑场地
在选择建筑场地时，应根据工程需要，掌握地震活动情况和工程地质的有关资料，对建筑场地做出综合评价。宜选择对建筑抗震有利的地段，如开阔平坦的坚硬场地土或密实均匀的干硬场地土等地段，避开对建筑抗震不利的地段，如软弱场地土、易液化土、条状突出的山嘴、高耸孤立的山丘，非岩质的陡坡、采空区、河岸和边坡边缘等地段。

2、地基和基础
为了避免建筑物不均匀沉降而导致结构产生裂隙、甚至倾斜，使结构构件过早进入塑性区，同一结构单元不应设置在性质截然不同的地基土上，不宜部分采用天然地基，部分采用桩基；地基有软弱粘性土、可液化土或严重不均匀土层时，应加强基础的整体性和刚性。

3、平面和立面布置
为了避免地震时建筑发生扭转和应力集中或塑性变形集中而形成薄弱环节，建筑平面、立面布置宜规则、对称，质量分布和刚度变化宜均匀。但不设置抗震缝时，应采用与实际情况相符合的计算模型，设置抗震缝时，应将建筑物分割成规则的结构单元。我国《抗震规范》对高层钢结构房屋的最大适用高度和钢结构房屋的最大高宽比都有规定：
（1）、结构体系应具有明确的计算简图和合理的地震作用传递途径；应有多道抗震设防防线，避免因部分结构或构件失效而导致整个体系丧失抗震能力或丧失对重力的承载能力；应具备必要的承载能力，良好的变形能力和耗能能力；应具有合理的刚度分布和承载力分布，避免因局部削弱或突变而形成薄弱部位，产生过大的应力集中或塑性变形集中，对可能出现的薄弱部位，应采取措施提高其承载能力。
（2）、在抗震结构体系中，应使结构构件和连接部位具有良好的延性，避免脆性破坏，提高抗震结构的整体变形能力。因此，钢结构构件应合理控制尺寸，防止局部失稳或整体失稳，如对梁翼缘和腹板的宽厚比和高厚比都作了明确规定。此外，还应加强各构件之间的连接，以保证结构的整体性，抗震支承系统应保证地震作用时结构的稳定。
（3）、对于女儿墙、围护墙、雨篷、封墙等非结构构件，应使其与主体结构有可靠地连接和锚固，避免地震时倒塌伤人，产生附加震害；围护墙、隔墙等与主体结构的连接，应避免设置不当而导致主体结构破坏；应避免吊顶塌落及悬吊较重的装饰物坠落，不可避免时应采取可靠措施。
（4）、建筑物在强震作用下的表现，既是对抗震设计的检验，也是对施工质量的检验。施工质量的好坏，直接影响钢结构房屋的抗震能力。因此，抗震结构对材料和施工质量的特别要求，应在设计文件上注明。建筑物的施工要特别注意符合图纸上合理的抗震要求，注意材料选择，确保施工质量。
随着人们对地震的不断认识，为防止出现严重的地震的严重灾害，造成财产损失和生命伤亡。人们对高层钢结构房屋的抗震要求不断提高。本文阐明了设计人员进行高层钢结构房屋抗震设计时，应首先从概念设计着手，制定比较合理的设计方案等，确保房屋抗震设防目标的实现。

我们在用revit建模的过程中，有时会需要进行场地布置，现在我们就介绍一些场地布置的小技巧。

1、当我们所需要的场地比较复杂，但是有点文件（就是有txt文件或者csv文件记录高程点信息的文件）时，我们可以通过导入点文件快速建立场地。

a）点击体量与场地命令再点击地形表面如图一所示：

　　图一

　　b）再点击通过导入创建，选择指定点文件导入我们已有的点文件再点击对勾完成就可以创建地形了如图二、三所示

　　图二

　　图三

　　2、当我们所需要的场地比较复杂，有cad的立体地形图示，我们可以通过选择导入实例创建地形，首先我们链接CAD图纸到revit中，然后和第一种方式一样，但是第二步我们选择导入实例如图四所示，点击我们导入的CAD图纸，再点击完成地形就创建好了。

　　图四

　　3、当我们需要的地形计较简单又没有可以直接借用的文件室我们也可以自己简单的手动创造地形，

　　a）首先我们点击放置点在四个角放置四个点大致调整他们的高度，点击完成。

　　b）然后我们点击拆分表面，按导入的CAD等高线我们拾取拆分边线，注意一个只能将一个表面一分为二，多个等高线分多次拆分。

　　c）然后我们点击我们拆分的表面，点击编辑表面,选择边线上的高程点调整为我们需要的高度，如图五，图六。

　　图五

　　图六

d）我们发现两个地形表面连接处有一条裂缝，没有关系，我们选择另一个地形表面将边界处的高程点按第三步的方法调整成同样高度裂缝就消失了如图七所示。用同样的办法处理其他等高线这样一个简单的地形就处理好了。

　　图七

　　4、有时候我们需要在地形开洞，或者对地形的边界做出一个我们需要的造型，这个也是可以通过拆分表面处理的，我们将我们需要的形状通过拆表面描绘出来，然后将我们要开洞或者不需要的那部分删除就可以了，如图八。

　　图八

按照施工过程质量控制要求，消防给水系统施工安装前，要对消防水源及到场的供水设施设备、系统组件、管件、材料等进行现场检查，检查内容包括产品质量证明文件检查和产品现场检查、检验。检查判定为不合格的设备、组件、管件、材料不得用于施工安装。

一、消防水源的检查

消防水源是向水灭火设施、车载或手抬等移动消防水泵、固定消防水泵、消防水池等提供消防用水的给水设施或天然水源。消防水源是系统的重要组成部分，也是系统灭火的基本保证。

消防给水系统的水源应无污染、无腐蚀、无悬浮物，水的 pH 值应为6.0-9.0。给水水源的水质不应堵塞消火栓、报警阀、喷头等消防设施，影响其运行。通常，消防给水系统的水质基本上要达到生活水质的要求消防水源的水量应充足、可靠。系统的持续作用时间是由火灾延续时间确定的。

具体可用作消防水源的有：市政给水、消防水池、天然水源、消防水箱和其他几类水源。消防水源的选择要应因地制宜，考查系统安装所在地具备及适合什么样的水源条件，选择符合要求的水源，条件如下：

（一）市政给水管网作为消防水源的条件

1.市政给水管网可以连续供水；

2.市政给水管网布置成环状管网；

3.市政给水厂至少有两条输水干管向市政给水管网输水；

4.有不同市政给水干管上不少于两条引入管向消防给水系统供水。当其中一条发生故障时，其余引入管应仍能保证全部消防用水量。

若达不到以上描述的市政两路消防供水条件时，则应视为一路消防供水。

（二）消防水池（消防水箱）作为消防水源的条件

1.消防水池有足够的有效容积。只有在能可靠补水的情况下（两路进水），才可减去持续灭火时间内的补水容积。

2.供消防车取水的消防水池应设取水口（井）。

3.在与生活或其他用水合用时，消防水池应有确保消防用水不被挪用的技术措施。

4.寒冷地区的消防水池还应采取相应的防冻措施。

5.取水设施有相应保护设施。

（三）天然水源作为消防水源的条件

1.利用江河湖海水库等天然水源作为消防水源时，其设计枯水流量保证率宜为90%～97%。看是否有条件采取防止冰凌、漂浮物、悬浮物等物质堵塞消防设施的技术措施。

2.天然水源要应当具备在枯水位也能确保消防车、固定和移动消防水泵取水的技术条件；若要求消防车能够到达取水口，则还需要考虑能够设置消防车道和消防车回车场或回车道的条件。

3.利用井水作为消防水源时，水井不应少于两眼，且当每眼井的深井泵均采用一级供电负荷时，才可视为两路消防供水；若不满足，则视为一路消防供水。

（四）其他水源作为消防水源的条件

其他水源可以是雨水清水池、中水清水池、水景和游泳池等，一般只宜作为备用消防水源使用。但当以上所列的水源必须作为消防水源时，应有保证在任何情况下都能满足消防给水系统所需的水量和水质的技术措施。

二、消防供水设施（设备）检查

（一）消防水泵

1.消防水泵的外观质量要求

1）所有铸件外表面不应有明显的结疤、气泡、砂眼等缺陷；

2）泵体以及各种外露的罩壳、箱体均应喷涂大红漆。涂层质量应符合相关规定；

3）消防水泵的形状尺寸和安装尺寸与提供的安装图纸应相符；

4）查看铭牌上标注的泵的型号、名称、特性应与设计说明一致。

2.消防水泵的材料要求

1）水泵外壳宜为球墨铸铁；水泵叶轮宜为青铜或不锈钢；

2）查看泵体、泵轴、叶轮等的材质合格证应符合要求。

3.消防水泵的结构要求

1）泵的结构形式应保证易于现场维修和更换零件。紧固件及自锁装置不应因振动等原因而产生松动；

2）消防泵体上应铸出表示旋转方向的箭头；

3）泵应设置放水旋塞，放水旋塞应处于泵的最低位置以便排尽泵内余水。

4.消防水泵的机械性能要求

1）消防水泵的型号与设计型号一致，泵的流量、扬程、功率符合设计要求和国家现行有关标准的规定；

2）轴封处密封良好，无线状泄漏现象。

5.消防水泵控制柜的要求

1）消防水泵控制柜的控制功能满足设计要求；

2）控制柜体端正，表面应平整，涂层颜色均匀一致，无眩光，并符合现行国家标准的有关规定，且控制柜外表面没有明显的磕碰伤痕和变形掉漆；

3） 控制柜面板设有电源电压、电流、水泵启、停状况及故障的声光报警等显示；

4）控制柜导线的规格和颜色符合现行国家标准的有关规定；

5）面板上的按钮、开关、指示灯应易于操作和观察且有功能标示，并符合现行国家标准的有关规定；

6）控制柜内的电器元件及材料应符合现行国家产品标准的有关规定，并安装合理，其工作位置符合产品使用说明书的规定；

7）查看有没有可靠的双电源或双回路电源条件。

（二）消防增（稳）压设施

消防增（稳）压设施由消防稳压泵和消防稳压罐组成。各部件技术要求如下：

1.消防稳压罐

消防稳压罐的质量要求如下：

1）罐体外表面没有明显的结疤、气泡、砂眼等缺陷；

2）罐体以及各种外露的罩壳、箱体均喷涂大红漆。涂层质量应符合相关规定；

3）消防稳压罐的型号与设计型号一致，工作压力不低于规定压力，流量应符合规定流量的要求；

4）稳压罐的设计、材料、制造、检验与检验报告描述相符；

5）气压罐有效容积、气压、水位及工作压力符合设计要求；气压水罐应有水位指示器；气压水罐上的安全阀、压力表、泄水管、压力控制仪表等应符合产品使用说明书的要求；

6）气压罐的出水口公称直径按流量计算确定。应急消防气压给水设备其公称直径不宜小于100mm，出水口处应设有防止消防用水倒流进罐的措施；

7）囊式橡胶隔膜材料的性能符合国家有关标准的规定，消防与生活(生产)共用的设备，其囊式橡胶隔膜的卫生质量应符合相关的规定。

2.消防稳压泵

消防稳压泵的质量要求如下：

1）查看消防稳压泵的泵体、电机外观是否有瑕疵，油漆是否完整，形状尺寸和安装尺寸与提供的安装图纸是否相符；

2）稳压泵的规格、型号、流量和扬程符合设计要求，并应有产品合格证和安装使用说明书；

3）查看泵体、泵轴、叶轮等的材质是否符合要求。

（三）水泵接合器

消防水泵接合器的检查方法和技术要求如下：

1.查看水泵接合器的外观是否有瑕疵，油漆是否完整，形状尺寸和安装尺寸与提供的安装图纸是否相符；

2.对照设计文件查看选择的水泵接合器的型号、名称是否准确、一致；

3.水泵接合器的设置条件是否具备，其设置位置是否是在室外便于消防车接近和使用的地点；

4.检查水泵接合器的外形与室外消火栓是否雷同，以免混淆而延误灭火；

5.检查水泵接合器组件（包括单向阀、安全阀、控制阀等）是否齐全。

三、给水管网的检查

给水管网的主要作用是传输消防用水。管道系统由管子、管件、配件、阀门以及相关设备共同组成， 它们通过一定的连接方式连接起来，形成一套封闭的流体传输系统。

管道的连接形式与管道的材质、系统工作压力、温度、介质的理化特性、敷设方式等条件相适应。

给水管网包括室外管网和室内管网，包括消火栓给水管道、自动喷水灭火系统管道、泡沫灭火系统的给水管道、室内的水喷雾灭火系统管道等。

（一）给水管材

目前消防给水管一般有钢管、涂塑钢管、镀锌管等材料产品，管网的选择需要按照规范要求及实际情况来选取合适的材料。管道元件和材料在使用前按国家现行标准和设计文件的规定核对其材质、规格、型号、数量和标识，并进行外观质量和几何尺寸检查验收，其结果符合设计文件和相应产品标准的规定。

管材、管件的应进行现场外观检查符合下列要求：

1.表面无裂纹、缩孔、夹渣、折叠和重皮；

2.螺纹密封面应完整、无损伤、无毛刺；

3.镀锌钢管内外表面的镀锌层不得有脱落、锈蚀等现象；

4.非金属密封垫片应质地柔韧、无老化变质或分层现象，表面无折损、皱纹等缺陷；

5.法兰密封面应完整光洁,没有毛刺及径向沟槽；螺纹法兰的螺纹完整、无损伤；

6.管材的壁厚符合要求（有相关的质量保证文件）。

（二）管网支、吊架及防晃支架

管制作完成的管道支、吊架要求：

1.管道支架、吊架型式、材质、结构尺寸、加工精度及焊接质量等符合设计文件或有关施工验收规范的要求；

2.管道支、吊架材料除设计文件另有规定外，一般采用Q235普通碳素钢型材制作；

3.管道支、吊架的切边均匀无毛刺，焊缝均匀完整、外观成形良好、没有欠焊、漏焊、裂纹和绞内等缺陷；

4.管道支、吊架上面的孔洞釆用电钻加工，不得用氧乙炔割孔；

5.管道支、吊架上管卡、吊杆等部件的螺纹光洁整齐，无断丝和毛刺等缺陷；

6.管道支、吊架成品后作防腐处理，防腐涂层完整、厚度均匀；当设计文件无规定时；除锈后涂防锈漆一道；

7.管卡宜用镀锌成型件，当无成型件时可用国钢或扁钢制作，其内圆弧部分应与管子外径相符。

（三）通用阀门的检查

阀门是控制消防系统管道内水的流动方向、流量及压力的，是具有可动机构的机械，是消防给水系统中不可缺少的部件。按照阀门在系统中的用途，可将阀门分为截断阀、止回阀、安全阀、减压阀等。阀门的选用，应当根据阀门的用途、介质的性质、最大工作压力、最高工作温度，以及介质的流量或管道的公称通径来选择。

1.所选用阀门的型号、规格、压力、流量符合设计要求；

2.所选用阀门及其附件配备齐全，没有加工缺陷和机械性损伤；

3.对减压阀、泄压阀等重要阀门在现场要逐个进行强度试验和严密性试验,并符现行国家标准《工业金属管道工程施工规范》GB50253中有关规定。

族文件的大小直接影响到项目文件的大小和软件运行速度，如何将族文件做的最小而且满足项目需求呢？

方法一：清除未使用项

1.族制作完成可以把族文件中未用到的外部载入族或其他多余数据删除，点击“管理”选项卡下的“清除未使用项”命令；

2.在弹出的“清除未使用项”对话框中删除所有不需要的项目。

方法二:删除导入的CAD图纸

1.若族文件中导入了CAD图纸，或是光栅图像，最好把这些光栅图像和CAD图删除，在“管理”选项卡下找到“管理图像”命令，删除不需要的光栅图像；

点击“视图”选项卡下的“可见性/图形”，找到“导入的类别”删除不需要的CAD图纸；

方法三：用不同的名称保存项目

1.保存族文件时需要注意，用不同的名称保存项目，（如果文件已经设置了保存路径，再次保存时不要直接点击保存，用另存为重新命名文件名称或更换保存路径）这样文件数据库就可以重新被编译。

方法四：创建几何形状时的技巧

1.应尽量减少空心几何形状的绘制，还有尽量不使用阵列和公式。

2.在平面视图中使用符号线和遮罩区域，而不是模型线或其他几何图形。

3.选择合适的族样板进行绘制，族样板本身就有一定的内存，选择不同的样板最后的文件大小也会有差别。

（注：将族的文件类型名称.rfa改为.rft，即可作为自己的族样板文件进行保存）

1、前期工程投资增加，时有超出概算

由于城市轨道交通项目线路的分布和走向、地下线和高架线以及穿越城市繁华区域的不同，前期工程投资比例和额度不尽相同，但是，通常一条城市轨道交通线路前期工程的投资约占到总投资的10%以上，并且投资额和投资比重呈逐渐上升的趋势。

2、管线勘察精度不足、设计不够严谨

近些年，市政工程及电力、通讯、邮政设施工程的建设和更新改造较为频繁，热力、天然气、路灯、电力、电信等各种地下管线数量大、线位交错复杂，而这相关的线位图基本是由各产权单位独自保存。

虽然建设主管部出台了城市建设工程档案管理条例，但在实际执行过程中，产权单位的归档移交工作并不及时、积极。因此，收集地铁沿线各类管线的线位图纸异常困难。

从当前市场的实际情况来看，城市轨道交通前期工程的设计和施工单位往往是由一家单位或者是业内相关单位实施，图纸没有相关机构来审查，建设单位为了确保工程进度通常会同意产权单位的设计方案，在监督机制缺失的情况下容易发生设计单位通过提胃设计标准、修改设计图纸等方式增加工程量的问题，从而提高建设成本，增加投资控制难度。

3、行业垄断部门较强势，计价依据不统一

城市轨道交通项目产权管理部门大多是垄断性行业部门，由下属单位或相关单位来负责项目的设计、采购、施工等环节，通过设立行业许可、验收壁垒等方式来限制外部竞争。

因此，建设方只能和产权方进行谈判，在合同谈判的过程中，考虑到工期压力，加之建设方处于被动地位，往往是施工方案经过各方商讨、协调能够确定，价格谈判却经常是由产权方指定的施工单位自主报价，报价缺乏依据，合同以暂定价形式签订，待竣工后按实际结算。然而，在实际执行过程，由于施工单位报价虚高，暂定价首付款较大，有可能发生最后结算金额小于首付款的超付情况，无法有效控制建设成本，增加了投资控制难度。

另外，城市轨道交通项目前期工程计价依据不统一，难以做到标准化管理。由于城市轨道交通工程多，施工工艺复杂，各城市的地铁建设方会组织编制相应的定额。

因为行业垄断，各产权部门采用行业内部的管理办法，行业内的定额依据和取费标准偏高，费用时各种难度系数、专业系数等偏大，费用较高；其次，前期工程中需要采购的材料量大、规格多，产权方并不愿完全参照地铁信息价，最后，对于没有信息价的材料，双方询价的结果往往是产权方的询价高于建设方的，因此编制出的也偏高。

4、拆迁难度大、补偿标准不统一

当前，在XX地铁建设过程中涉及到的征地、拆迁工作是由市地铁公司委托各区的建设局实施，按工作量支付给各区建设局一定管理费用。这种模式的优势是便于地铁公司统一实施、管理，能够保证工程进度；不足之处是各区往往会考虑到自身区域建设的发展或者工作方便，搭建拆除区规划路或其他物，从而增加地铁拆迁费用。

另外，各区拆迁补偿标准不同，不便于管理。譬如，一些新的开发区本身有大量的拆迁工作，因此有完整统一的拆迁补偿标准，而一些老的行政区的辖区内城建改造已基本完成，拆迁工作量较小，拆迁补偿成本往往较高。

    文章来源：深圳市可视化BIM

    前期准备

    01、各专业图纸

    主要有空调暖通、空调水、消防排烟、给排水、强电、弱电、安防、消防等专业图纸，广告位LED屏幕、百叶图纸。

    02、装备材料表

    主要为今天所要讲的空调风柜、新风机组装备图，因为有了准确的装备图纸，才能确定设备进出口方向、设备盘管方向、设备基础的尺寸大小，才能准确的进行施工，也是作为我们BIM机房建模的一个依据，当然越多的装备图更加能保证建模的精确度，但是也增加了模型的复杂以及所需要的时间，再此，我们只需要用新风机组及空调风柜的装备图就可以了，至于阀门管件的装备图，对于施工的要求以及精确性要求不那么高，只需要预留出足够空间就可以了。

    03、设备材料表

    主要是指机房里的设备材料表，如防火阀，消声器，静压箱等阀门管件。在确定盘管方向后，我们就可以知道空调水管大致从那个方向接入设备，在确定设备进出口方向后，我们就可确定风管的建模。在确定设备尺寸后，我们就可以知道设备基础的尺寸大小。

    注意事项：

    1、暖通图纸可以根据图纸列表来找到，重点图纸为空调通风平面图，防排烟平面图，机房大样图，空调水管平面图

    2、消防水施图纸可以图纸目录对应查找

    3、给排水图纸可按照设备材料表找到建模或者优化的相关水施图纸，强、弱电图纸，对照图纸列表对应查找；

    4、百叶、外立面图纸需分清真百叶与假百叶、搞清楚百叶的大小能不能变化，百叶主要为新风管、补风管等相关风管的取风口，在进行机电建模时，将风管按气流方向从百叶窗开始建模；

    5、设备选型表从设备选型表中主要可以知道风机设备的长宽高，基本尺寸以及运行重量等一些基本参数；

    6、装备图，为风机设备准确的尺寸装配图可以找出风口的进出口方向、盘管的方向，盘管水管的定位，检修门的尺寸大小及开闭方向；
