提问网友：安装小白
提问日期：2024-05-29 13:31:46

解答网友：大家广联

钻石专家

规格（重量）品种  影响 价格的

解答网友：哈哈

专家

按图纸说明的内容描述

解答网友：归途

白银专家

可以参考气体灭火装置的项目特征来写，然后修改规格型号

提问网友：历史过客
提问日期：2024-05-29 09:09:50

2024-05-29 09:16:15 补充

解答网友：板砖中

具体看图纸是怎么要求的

提问网友：ㅤㅤㅤ
提问日期：2024-05-29 08:26:37

解答网友：睡 莲

钻石专家

名称、规格、具体参数详见图纸

解答网友：来时的路

黄金专家

照明配电箱，规格尺寸、具体高度，没时间答疑就不写

解答网友：再见理想丶

黄金专家

1.名称:xx层公共照明配电箱1AL1

2.规格:12回路

3.接线端子材质、规格:含接线端子

4.:含继电器输出模块、电源模块等

5.安装方式:xx

6.其他:详见设计图纸及规范要求

提问网友：rxl
提问日期：2024-05-29 07:25:43

解答网友：广岑

钻石专家

要看合同条款中的约定。

解答网友：竹风

黄金专家

一般没义务做

解答网友：黄六一

这个情况视合同条款而定，作为施工单位一般是没有义务做这些的。

解答网友：预算小魏

白银专家

看合同怎么约定，如果是图纸和清单全部内容就得做

提问网友：111
提问日期：2024-05-28 21:37:33

解答网友：GXZ

铂金专家

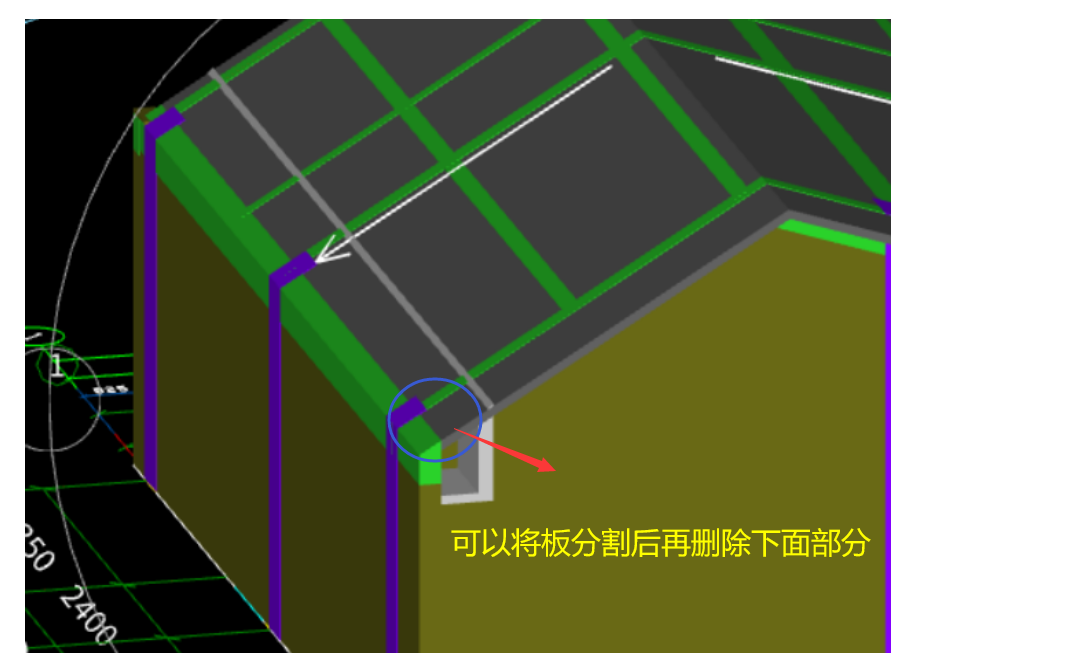

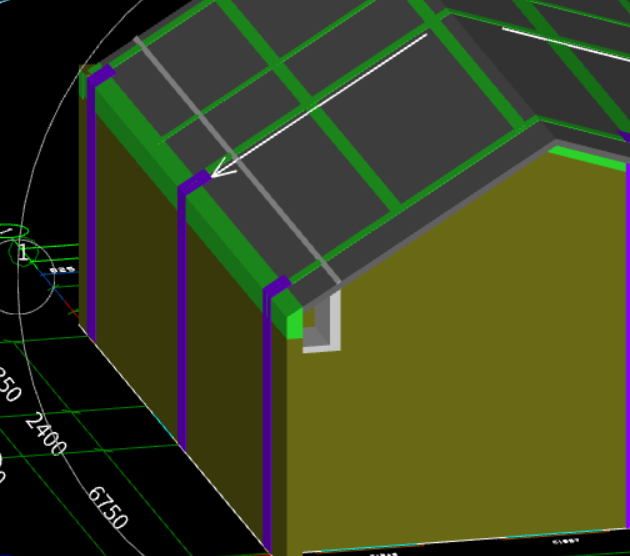

具体看设计图纸，如果是有排水沟，斜屋面沿着沟墙分割后，就可以选择删除

解答网友：zhangy

钻石专家

提问网友：一一
提问日期：2024-05-28 17:12:27

解答网友：造价领域

专家

没有图

解答网友：myriad

专家

无图纸

提问网友：9talk
提问日期：2024-05-28 10:18:58

图一是室内图纸，显示是2*2.5的广播线，图二是室外图纸，显示是2*4的广播线

解答网友：a1323710

专家

合理，室外选用大功率
回答正确请采纳并点赞，因为每一个人都是免费服务

提问网友：受苦的
提问日期：2024-05-28 08:57:50

已采纳
解答网友：红梅傲雪

铂金专家

正常

这个就是不连续的

飘窗板是间隔的

忽略这样的提醒就可以

解答网友：茉莉

黄金专家

检查下画的是否和图纸一致，这个错误不是一定需要修改的，有的情况就是这样的，

如果画的没错，就忽略

提问网友：富贵花开
提问日期：2024-05-27 16:06:58

根据描述文字 怎么做零星清单招标没思路  工程量从图纸来吗还是去现场拍照呢 还有项目特征参数 跟人材机管理？

1、高层顶楼安装护栏存C7-C15),裙防出屋面疏散通道出口旁安装护栏；

2、C13、C2水泵房进水口增加旁通阀接通；

3、高层一楼大门门楼排水管检修口石材墙面增加百叶窗检修口；

4、C5栋与B7交界处安装护栏；

5、C1-C4栋地库设置护栏；

6、北区C1,C3,C4外围增加护栏；

7、C9-10栋负一楼中间车道出入口，C5负一楼右侧考围墙,C5-7栋负一楼交界出，B6负一楼左侧出小门通道，C1/C9栋负一楼地库出入口，B区洋房靠园区建议增加护栏合计19处，B区洋房外围围栏较矮，增加防爬刺；

8、地库风机房、配电间、部分空置房防火门下方设置20CM门槛；

9、所有电梯厅、楼梯间公共区域窗扇开启角度大，存在安全隐患，加装限位器（开启距离150mm）；

10、发电机房地面水泥面灰尘大，容易损坏设备，增加刷地坪漆，南北区2处；

11、物业服务中心门口、前台、财务室各增加1套，合计3套；

12、架空层增加乒乓球桌、休闲桌椅；

13、电梯机房水泥面后期容易起灰进入电梯设备内导致电梯故障高，增加地面做自流坪漆及地脚角线刷漆高度100mm；

14、电梯机房（会飘雨）门槛内侧设置10CM挡水坎；

15、电梯机房排风机外侧设置防雨罩，门口设置挡鼠板，设置消防应急灯。

解答网友：晴天

拿以前的工程模板参考一下

提问网友：小爱学
提问日期：2024-05-27 16:07:48

解答网友：杨华

专家

图纸没有明确长度就不要修改，软件按照规范计算；

解答网友：晴天

没有写按软件默认，写了，在计算设置改

提问网友：啦啦啦
提问日期：2024-05-27 15:44:06

因图纸设计要求，钢护筒内径需比桩径大100mm,导致混凝土消耗量增多，这部分增多的消耗量是否算在充盈系数里面

解答网友：xagcc

钻石专家

不是充盈系数，是加大量。

提问网友：胡朝伟
提问日期：2024-05-27 11:40:04

已采纳
解答网友：dahu

黄金专家

图纸上标注的是距建筑地面的标高的高度。在门窗的构件属性中，要加上一个地面装修厚度，如建筑图是900高，地面的装修厚度是120，则离地高度为900+120=1020。

解答网友：身边

白银专家

用建筑标高

解答网友：红梅傲雪

铂金专家

没有门槛的门，离地标高默认0就可以的

没必要调整的

解答网友：LookCheck

看图纸注释

提问网友：111
提问日期：2024-05-27 10:30:56

解答网友：茉莉

黄金专家

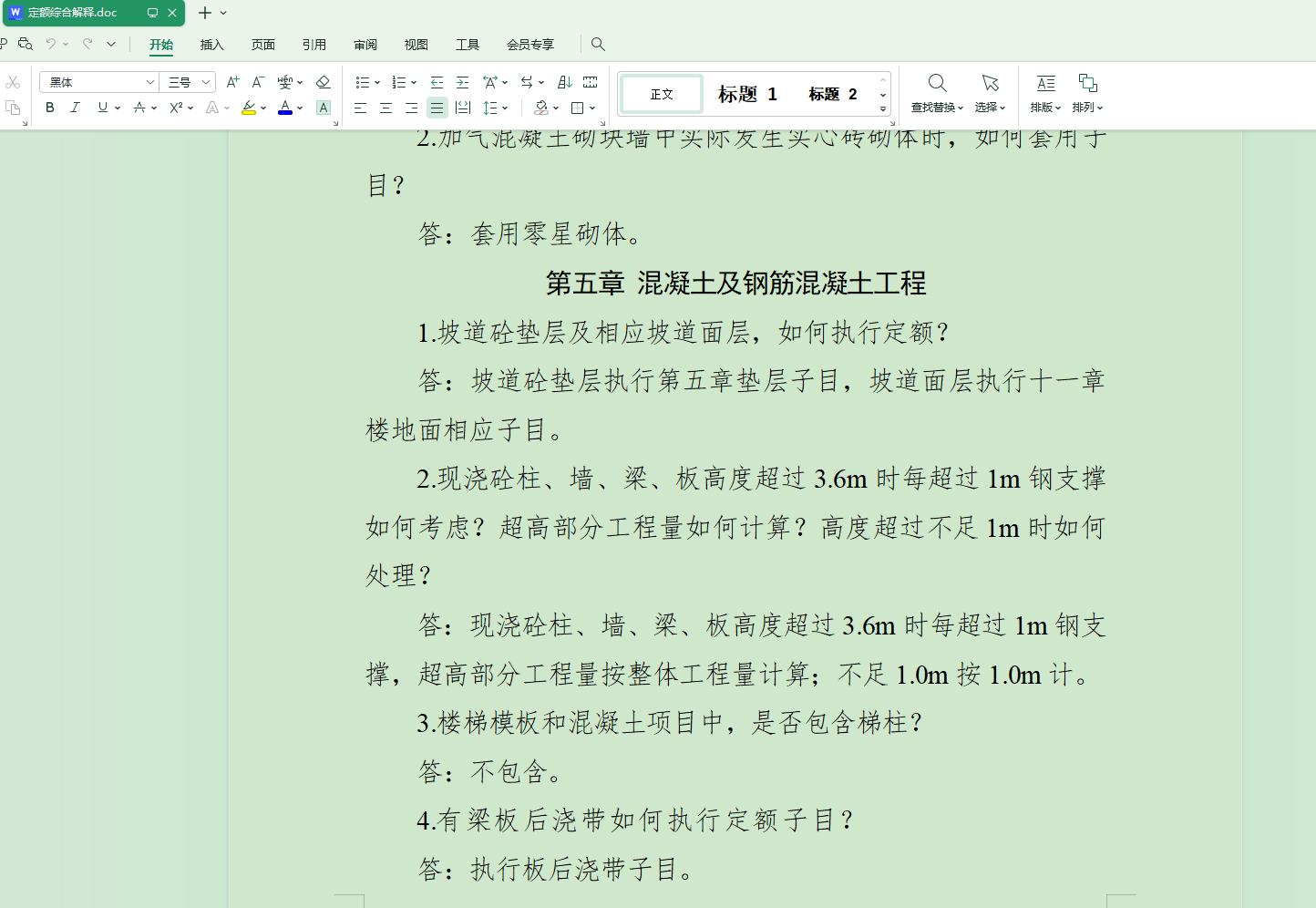

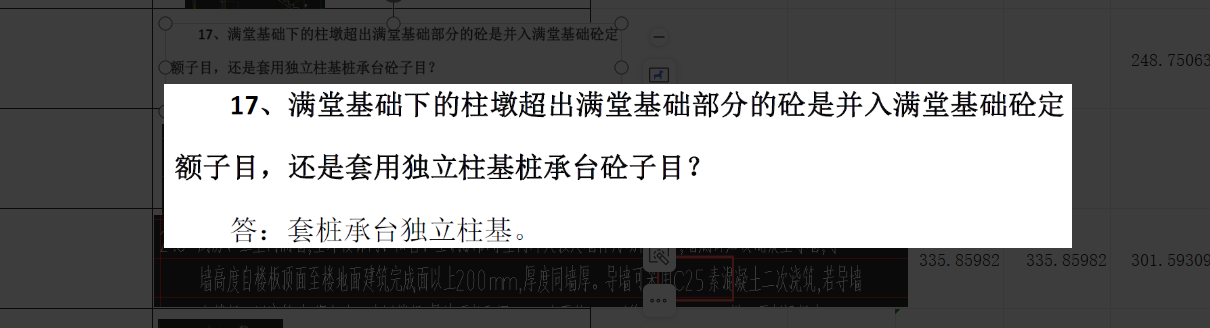

一般是定额解释或图纸答疑

提问网友：大佬来教教我
提问日期：2024-05-27 09:20:04

解答网友：天涯浪子

钻石专家

解答网友：nh

钻石专家

用柱构件按图纸要求定义绘制

提问网友：吴成
提问日期：2024-05-26 14:33:19

2024-05-26 14:40:43 补充

具体是要改那些东西呢，那位大佬详细解释一下

解答网友：xagcc

钻石专家

是的，按图纸说明处理

解答网友：大翗

白银专家

提问网友：13411335952
提问日期：2024-05-26 10:41:40

2024-05-26 10:45:53 补充

上面图纸说明的意思是只预留孔洞和设置阻水圈，不用做防水套管吗

解答网友：沈继平

黄金专家

有阻水圈也要有防水套管

解答网友：nh

钻石专家

不是的，要按图纸要求分别计算

提问网友：徐想
提问日期：2024-05-26 10:06:18

解答网友：杨华

专家

图纸标注有问题，把C12设置为上部通长筋；

提问网友：白羊顾顾
提问日期：2024-05-26 08:57:18

各位老师，内墙砌体为实心砖，高度为5.5米，砌体和墙面装饰为同一家施工单位施工。内墙脚手架和内墙装饰脚手架应如何记取？是否可以同时记取？

解答网友：沈继平

黄金专家

都要计取

解答网友：天山雪豹

钻石专家

看设计图纸

解答网友：nh

钻石专家

一般是计算一次，室内的一般是里脚手架或符合要求的满堂脚手架，具体按当地定额说明

提问网友：xuji
提问日期：2024-05-25 23:37:13

解答网友：青山白马

黄金专家

联系4000166166，会有正确答复.

解答网友：李凯

白银专家

是不是和其它专业的设备重复

解答网友：worker zhang

专家

图纸设备属性不对

常见设计问题指导手册 1 国内最大BIM网站https://xycost.com 目 录 一、道路专业常见设计问题分析 . 3 （一）总体设计部分 . . 3 （二）具体设计部分 . . 5 二、桥梁专业常见设计问题分析 . 10 （一）说明部分 . . 10 （二）图纸部分 . . 10 （三）计算书部分 . . 19 三、市政排水设计常见问题分析 . 20 （一） 排水管网设计. . 20 （二） 污水处理厂工艺设计 . . 22 （三） 解决措施 . . 26 四、环保（污水处理）专业常见设计问题分析 . 27 五、制糖工程专业常见问题分析 . 33 （一）相关规范 . . 33 （二）常见问题及建议. . 33 六、热动专业常见设计问题分析 . 44 （一）总的部分 . . 44 （二）系统及主厂房布置. . 44 （三）锅炉汽水管道 . . 45 （四）其他压力管道设计. . 46 （五）工艺装置布置设计方面 . . 55 （六）其他 . . 70 2 国内最大BIM网站https://xycost.com 一、道路专业常见设计问题分析 针对道路专业各设计阶段设计人员容易犯的错误，编制本常见问 题手册，提醒设计人员注意。 （一）总体设计部分 1、设计人员与业主沟通不够，没有完全了解业主的要求，导致设计 出来的图纸与业主的意图相差很大。 处理措施：设计人员积极主动与项目业主沟通，充分理解项目业主的 意图后再进行设计，设计期间亦应及时保持与项目业主沟通。 2、坐标系、高程基准错误。由于设计说明经常是以别的项目为格式 修改，而地形图中往往未注明坐标系及高程基准，因此设计人员容易 直接沿用前人的“本项目采用北京坐标系，黄海高程”，未去核实。 处理措施：开始设计之前应落实坐标系及高程标准。校审人员应注意 对该问题的校对与审核。 3、缺少必要的附件（如各设计阶段的批复，环评水保等的批复）。 处理措施：应主动要求项目业主提供，遇对市政道路操作程序不熟悉 的业主时要主动提醒协助项目业主办理。 4、缺测量资料，地质资料文件（纸质加盖公章）。 处理措施：应 主动要求项目业主提供，并要求提供的测量、地质资料 须经相关审查部门或提供单位签字盖章后的正式文件。 5、现场踏勘不仔细，主要的建筑、高压电塔、古树等漏考虑。 处理措施：设计前必须进行现场踏勘，查明道路沿线的主要地下地上 3 国内最大BIM网站https://xycost.com 管线、建筑物、古树等并提出解决方案同时及时向项目业主反映。 6、借土、弃土点未与业主充分沟通，涉及到借土未按照要求考虑松 方系数。 处理措施：设计时应与项目业主沟通，落实借土、弃土点位置以便计 算工程费用，借土时均应按照规范要求选用不同的松方系数。 7、交通量预测基础数据未能及时更新。 处理措施：交通量预测基础数据应根据项目所在的城市选用并及时更 新。 8、总平面图及设计说明缺少对沿线用地规划现状重要建筑物，单位 出入口设计情况的描述。 处理措施：设计时应调查清楚道路沿线主要建筑单位情况并做好 对 接。 9、征地未将交叉口超出红线部分、建筑物全部范围统计在内，鱼塘 路段未结合鱼塘占用情况确定征用范围（如全征回部分征用）。 处理措施：设计、校对、审核时注意。 10、征地未能明确土地权属及类别。 处理措施：土地征用应落实土地权属及类别，可要求项目业主提供或 自行调查。 11、对意见答复未能用字体区分意见和答复（比如黑体） 处理措施：审查意见统一采用宋体四号加黑，答复意见统一采用宋体 四号。 4 国内最大BIM网站https://xycost.com

提问网友：18922664027
提问日期：2024-05-23 17:39:21

2024-05-23 17:41:42 补充

闸阀，可曲挠橡胶接头设备的工程量

解答网友：睡 莲

钻石专家

图上是4台

解答网友：王府小厮

专家

一般一主一备  有一套同型号的备用的设备

解答网友：略略略

水泵正常来讲是有进水管和出水管的，图纸可能没画完全

提问网友：.
提问日期：2024-05-23 16:49:32

已采纳
解答网友：红梅傲雪

铂金专家

根据图纸设计要求

不是自己测量数据

解答网友：白开水

80

解答网友：造价领域

问答疑，让设计回复

提问网友：建筑小白
提问日期：2024-05-23 15:04:22

解答网友：xagcc

钻石专家

不需要计算

解答网友：睡 莲

钻石专家

需要填入信息或市场价

解答网友：芋头

铂金专家

需要计取主材价格

询价

解答网友：蓝天

铂金专家

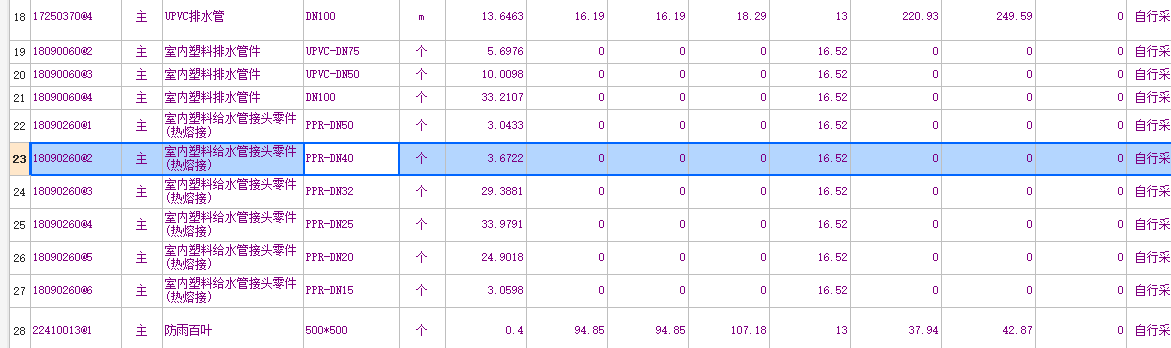

需要填价格，要准确就应对照图纸算出使用了弯头、三通、直通的数量，分别询价后综合取定，常见5-10元/个，供参考。

提问网友：路小胖
提问日期：2024-05-23 14:42:17

解答网友：nh

钻石专家

是的，一般是两根按一根计算，如图纸要求4根的，计算规则查看当地定额说明看看

解答网友：陈工

钻石专家

一根钢筋混凝土柱中，钢筋直径大于16时，两根的；大于10，小于16时，四根钢筋的。

解答网友：myriad

专家

一根暗柱2/4根，暗柱钢筋大于16的两根，小于16的4根

解答网友：海外仙山

黄金专家

引下线做为一个定义是按结构来说的，此图纸中就是一个暗柱为一个引下线。

具体引下线的做法，定额 引下线子目是按2根主筋计算的，如果多于2根，可以按比例调整。

提问网友：18291339476
提问日期：2024-05-23 14:36:45

电气图纸照明灯具接线盒插座是否需要预留电线，在软件哪里设置

解答网友：泰源-古月

黄金专家

接线盒和灯具不算预留电线，灯具的定额子目含有

解答网友：甜瓜

黄金专家

不需要预留

提问网友：棱
提问日期：2024-05-23 11:47:07

这个可以作为计价依据吗 还是需要设计再出设计变更单？

解答网友：甜瓜

黄金专家

可以

解答网友：海外仙山

黄金专家

可以做为依据。

严格手续是需要有设计变更，或在竣工图中体现。

解答网友：微尘

看一下签订的合同是否有图纸会审作为结算资料的依据，如有不用出设计变更；如没有若此条在影响造价很大的情况下，要做设计变更，以免受到经济损失，但设计院一般是不会频繁变更的，如变更是发包方自愿同意的，可由发包方找设计院出具变更单。一般情况下承包方没有权限随意变更设计图纸。

提问网友：升华
提问日期：2024-05-23 10:19:16

不能自动分割解决不了吗?手动太多了

解答网友：奋斗

可以先自动一部分，然后再手动分剩余的

我有个项目十几个单项楼，全手动分的，自动分隔会对应楼层，不同楼图纸全混乱了。

解答网友：尘飞

白银专家

大图纸就是麻烦，也有可能是电脑问题，要么你自己去CAD里拆分成几个文件，再导入

提问网友：配筋
提问日期：2024-05-23 09:59:13

解答网友：天涯浪子

钻石专家

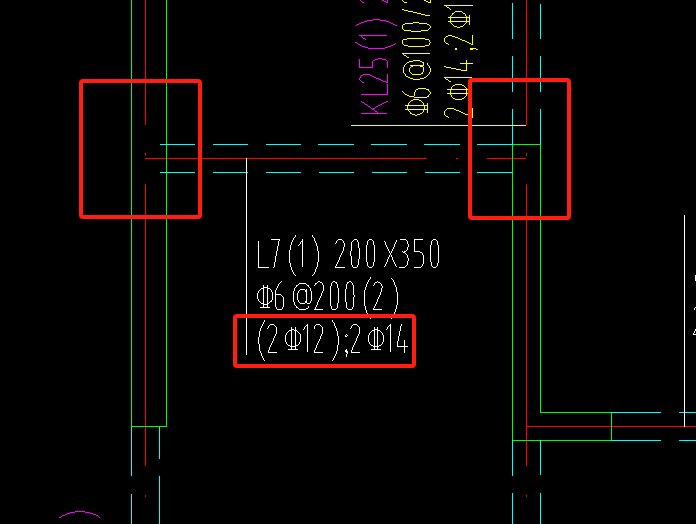

你这图纸有问题吧，支座钢筋16，跨中钢筋20

提问网友：无情钢筋
提问日期：2024-05-23 09:19:53

解答网友：蓝天

铂金专家

只要路径正确，还是比手算准，但不一定百分百。

解答网友：甜瓜

黄金专家

软件只是工具，图纸是千变万化的，不能完全靠软件识别，软件只是为了算量更方便，自己要能判断软件识别的对不对

解答网友：jianping

白银专家

算量这个东西没能说很精准的，这个要看个人理解不同，只能是会算的误差不会错太大

提问网友：夜空
提问日期：2024-05-22 19:11:55

解答网友：zhangy

钻石专家

计算书哪能推导出模型，要有图纸才能导入到模型中。

提问网友：林深不见鹿
提问日期：2024-05-22 17:33:35

解答网友：大雄

专家

你这个连扩展名都没显示，看不出来

日常工程带T3的应该是天正建筑导出的普通CAD图纸

提问网友：蜡笔小新
提问日期：2024-05-22 15:36:05

已采纳
解答网友：红梅傲雪

铂金专家

F7显示或者是隐藏图纸
