提问网友：Jacqueline
提问日期：2025-05-04 07:33:30
图纸说明配电箱的安装高度，未说明箱体的尺寸，如果箱体尺寸不明确，是否影响电缆线及配线的进出线的长度？是否跟设计确认配电箱的尺寸？
已采纳
解答网友：老牛
白银专家
配电箱影响预留长度计算，尺寸不是和设计确认而是需跟厂家咨询
解答网友：大家广联
钻石专家
是的，影响线缆长度，要有配电箱尺寸的，向设计咨询或联系配电销售询价 会有配电箱规格的
解答网友：舒
黄金专家
根据经验估一个数值，比如常用的600*500*200，即使影响也不大，上下顶多差个0.3米得电缆，就不用去麻烦设计了，设计也是估得规格，只用配电柜厂家才能知道精确的柜子规格尺寸
解答网友：独行者
铂金专家
根据系统图暂估下尺寸或发厂家咨询下
提问网友：雷乐
提问日期：2025-05-03 23:43:06
解答网友：GXZ
钻石专家
正常的，附加钢筋用跨板钢筋布置
解答网友：nh
钻石专家

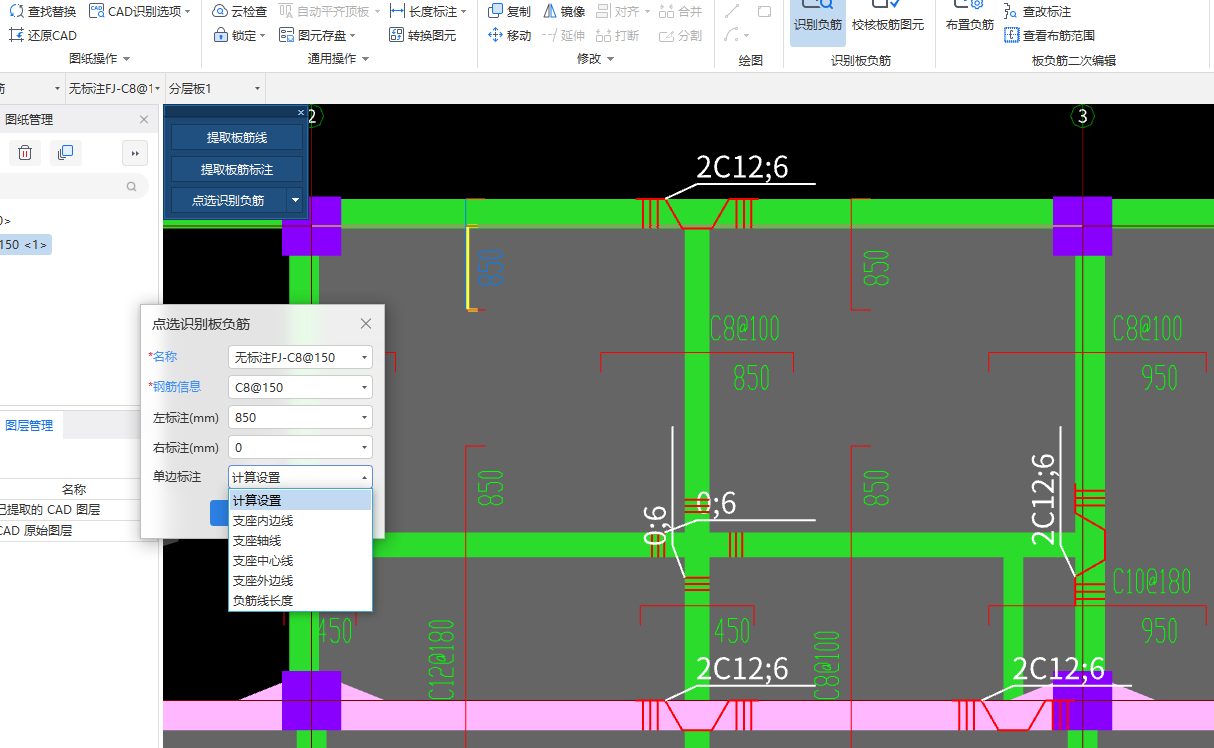

我这种面筋布置多正常吗【可以的，按图纸要求布置可以】？还有图中的C8@300是用跨板受力筋布置吗【是的用跨板筋布置，并该钢筋是附加的】？
提问网友：小小
提问日期：2025-05-03 20:54:37
图纸上没有注明信息，根据经验，在电气强电预算算量中，哪些时候配管需要用到可挠性金属套管？请大佬们详细讲解一下，谢谢
解答网友：青山白马
黄金专家
一、可挠金属套管也叫普利卡金属套管，一般用在具有防爆场所的电气动力的钢管与设备连接处。可挠金属套管是金属螺旋套管，一般用来做电线保护套管的.
二、可挠金属套管在现浇混凝土中的应用效果主要体现在以下几个方面：
施工便捷：可挠金属套管的可挠性使其能够适应复杂的施工环境，不受施工现场空间及固定条件限制，便于工人操作，提高施工效率2。
节省空间：由于其可挠性，可以在有限的空间内灵活布置，减少管路占用的空间，有助于节省建筑内部空间2。
抗震性能：可挠金属套管具有良好的抗震性能，即使在受到冲击时也不会突然断裂，能够有效保护管路的安全2。
防腐蚀性：可挠金属套管具有双重防腐功能，能够在潮湿或含有化学腐蚀性物质的环境中长期使用，不会发生管内壁锈蚀情况2。
经济性：虽然可挠金属套管的单价可能略高于普通钢管，但考虑到其安装简便、节省材料和人工成本等因素，其综合成本造价通常低于钢管2。
综上所述，可挠金属套管在现浇混凝土中的应用效果良好，不仅提高了施工效率，还增强了系统的可靠性和经济性。
提问网友：唐佳美
提问日期：2025-05-03 18:44:56
室外地坪是-0.15，图纸给的标高-0.03是不是基础梁的顶标高
解答网友：zhangy
铂金专家
室外地坪标高到基础垫层底是开挖深度。
提问网友：努力学习
提问日期：2025-05-03 15:11:54
解答网友：陈工
钻石专家
例如，设计图中说明，旧楼改造，某一位置，要加混凝土板，要植筋：沿梁侧，每隔200mm，植筋，C8-200。（我假设的）
解答网友：nh
钻石专家
如图纸有要求要植筋，图纸说明或大样内有注明植筋字样的说明做法
提问网友：1
提问日期：2025-05-03 15:14:31
我现在只是建立了剪力墙和暗柱，没有梁板。现在是不是还不能修改暗柱的钢筋？如果锁定了是不是会影响到按住和梁板的钢筋搭接
解答网友：雪花飘 飘
铂金专家
全部绘制完，汇总计算，锁定
解答网友：xagcc
钻石专家
正常情况下是不需要锁定的。
解答网友：陈工
钻石专家
如果按正常的方法，不用锁定的，当钢筋在编辑的钢筋结果，手工在表格改过长度，或根数之类的，这时，要锁定的，目的是：当重新汇总计算时，锁定的结果不变的。
解答网友：nh
钻石专家
配筋等对应图纸要求设置，不用锁定的
提问网友：张工
提问日期：2025-05-03 11:30:58
在支座处如何布置？是否图纸在支座处应标记为2C14+3C20?
解答网友：GXZ
钻石专家
不同的标注不奇怪，这样的标注说明，支座的就是制作钢筋集中，标注的就是上部通长钢筋
解答网友：雪花飘 飘
铂金专家
按原位标注输入
提问网友：睡眠羊
提问日期：2025-05-03 10:42:16
解答网友：老牛
白银专家
合理
解答网友：nh
钻石专家
可以的，按图纸要求设置可以
提问网友：。。
提问日期：2025-05-03 10:03:52
解答网友：放我一条狗命
白银专家
看什么材质什么做法的，如果是成品不锈钢的 可以直接补成活价；如果是砖砌贴瓷砖的，可以用零星砌体+贴瓷砖
解答网友：nh
钻石专家
具体要先查看图纸构造
提问网友：海棠果
提问日期：2025-05-03 09:43:34
解答网友：6269
图纸已给出，DN25
提问网友：hangqi
提问日期：2025-05-03 09:38:17
按GB50854-2013预制钢筋混凝土管桩工程量计算规则1.以米计量，按设计图示尺寸以桩长(包括桩尖)计算。
请问：设计图示尺寸是指桩的有效长度+桩尖总长度计算吗（桩的有效长度可根据打桩记录计算，即桩达到设计值后，设计桩顶标高到实际桩底桩长计算）？
图纸的设计尺寸一般是不包括桩尖长度的，仅是桩的有效长度。但GB50854-2013规范表述的按设计图示尺寸应不是指图纸的设计尺寸。这样理解是否正确？
已采纳
解答网友：陈工
钻石专家
按GB50854-2013预制钢筋混凝土管桩工程量计算规则1.以米计量，按设计图示尺寸以桩长(包括桩尖)计算。
请问：设计图示尺寸是指桩的有效长度+桩尖总长度计算吗（桩的有效长度可根据打桩记录计算，即桩达到设计值后，设计桩顶标高到实际桩底桩长计算）？
[[[是的。]]]]
图纸的设计尺寸一般是不包括桩尖长度的，仅是桩的有效长度。但GB50854-2013规范表述的按设计图示尺寸应不是指图纸的设计尺寸。这样理解是否正确？
[[[[是桩有效长度+桩尖]]]]
提问网友：陈俊锋
提问日期：2025-05-03 09:27:49
已采纳
解答网友：nh
钻石专家
先在CAD内转换成T3及低版本，保存后再导入看看
解答网友：造价三瓜两枣不如打螺丝
图纸炸开保存导入看看
提问网友：翟平贵
提问日期：2025-05-03 08:48:43
2025-05-03 08:55:27 补充
图纸要求锚入基础laE,模型无法准确显示
解答网友：陈工
钻石专家
是在基础中锚固的通用做法。
[[你要正确按设计图，定义基础布置上去，然后汇总计算，再看钢筋三维的。]]]
解答网友：nh
钻石专家
搭接错位
提问网友：半世流年轻染尘
提问日期：2025-05-03 08:34:02
已采纳
解答网友：GXZ
钻石专家
设计没有标注具体的做法或者参考图集，就不需要计算了
解答网友：nh
钻石专家
图纸没要求，不计
提问网友：なくすことのかつて
提问日期：2025-05-03 07:48:04
请问：钢结构图纸中的米字及三角符号各代表什么意思？感谢！
解答网友：独行者
铂金专家
钢支撑的方向和柱的焊接方向
解答网友：杨华
黄金专家
节点形式符号，看大样图；
解答网友：nh
钻石专家
钢结构图纸中的米字【是填充了图案，查看说明看看】及三角符号【是柱梁接头节点，查看大样看看】各代表什么意思？
提问网友：毛毛
提问日期：2025-05-03 04:37:46
各位大佬，我的老师说我的图纸做法不对，要我分成内外墙去套，是什么意思呢？是怎么套，是分一半套，还是内外都套这个一样的？
2025-05-03 04:40:53 补充
这样吗？
解答网友：xagcc
钻石专家
你划分的正确，但第5条是地下室外墙的结构墙体。
第6~8条是外墙面防水，第9条是外墙防水保护层，第10条是外围回填内容。
解答网友：独行者
铂金专家
地下室外墙的内墙面做法与外墙面做法表
解答网友：静心茶
专家
1-4属于地下室内墙做法
6-10属于地下室外墙做法
内墙、外墙工程量应按计算规则分别计算。
提问网友：1
提问日期：2025-05-02 22:43:35
解答网友：造价三瓜两枣不如打螺丝
试试把CAD图纸先炸开再保存导入
提问网友：李智
提问日期：2025-05-02 21:17:22
请问下图的消防立管从DN150进水管变为DN65管道，在变为DN100立管，这样合理吗？图纸是否有问题？
已采纳
解答网友：大海
钻石专家
设计标注，位置错误（到箭头下面的消火栓支管是DN65）
解答网友：星辰大海
铂金专家
合理，管径逐步变小
提问网友：张旭超
提问日期：2025-05-02 16:36:46
原图纸模型已经建立完成，对于变更图纸如何计算工程量的思路？
解答网友：陈工
钻石专家
为了安全，另存为，，，副本。按变更图纸的要求，删除已布置的，然后重新布置变更的。
提问网友：清风
提问日期：2025-05-02 15:18:43
已采纳
解答网友：xagcc
钻石专家
不需要
解答网友：nh
钻石专家
如图纸有要求，要另外计算的
提问网友：晴天
提问日期：2025-05-02 14:46:11
解答网友：xagcc
钻石专家
要看设计图纸的要求的
解答网友：nh
钻石专家
具体做法要按图纸要求
提问网友：好好学习
提问日期：2025-05-02 14:15:19
楼梯间和人流通道的填充墙，尚应采用钢丝网砂浆面层加强，大样图中有双面焊钢丝网（后砌墙 内墙）和单面焊钢丝网（后砌墙 外墙），有梅花状的钢筋布置，如果楼梯间外面是大厅呢 ，那整个大厅的墙都需要布置吗？二楼楼梯间外面是很长的过道也需要布置吗？
是在哪里布置这个钢丝网砂浆啊？在装饰里面的墙面里面吗？
解答网友：nh
钻石专家
要按图纸要求的，楼梯间和人流通道的计算
解答网友：陈工
钻石专家
用墙面满挂钢网的方法定义布置。
提问网友：俞可欣
提问日期：2025-05-02 13:51:54
解答网友：大家广联
钻石专家
注：土建计量GTJ2025/GTJ2021的1.0.29.0及以上版本中，导航栏的板中有坡道构件，可以用坡道直接绘制。
场景一：若使用的是GTJ2021的1.0.29.0以下版本的软件（无坡道构件）。
怎么查看软件/工程的版本号？
场景二：若使用的是GTJ2025/GTJ2021的1.0.29.0及以上版本的软件（有坡道构件）。
方法：切换到板构件下，即可看到坡道构件—在【构件列表】中新建坡道构件—在【属性列表】根据图纸调整属性信息—设置好之后，使用点/直线/矩形/三点弧等命令进行绘制—再使用【绘制坡度线】或【按边线偏移】布置坡度线即可。如图:
备注：1.在【属性列表】中可输入纵向贯通（坡度方向）底筋/面筋，横向贯通（跨度方向）底筋/面筋；其余附加钢筋或特殊钢筋，在【其它钢筋】中设置，或使用板受力筋/板负筋布置。
2.必须绘制坡度线，否则不会计算钢筋工程量。

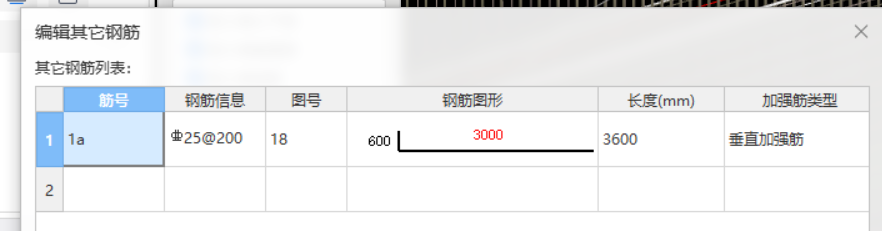

提问网友：王婉荷
提问日期：2025-05-02 12:27:30
已采纳
解答网友：小的大牛
黄金专家
你好，你这个输入的，是按照单侧计算的。
至于图纸的设计，需要具体看的，一般的都是单侧需要设置的。
解答网友：星辰大海
铂金专家
根据设计确定
解答网友：GXZ
钻石专家
你要看设计要求，一般是在大样中显示，或者是剪力墙钢筋表格中标注
解答网友：独行者
铂金专家
看设计图纸，一般是单侧计算。
提问网友：你好
提问日期：2025-05-02 06:26:03
构件，这东西在清单里什么列项 剪力墙还是挑檐 还是啥，设计图纸是一体的
已采纳
解答网友：zhangy
铂金专家
解答网友：天山雪豹
黄金专家
剪力墙十挑檐板
提问网友：嘻嘻
提问日期：2025-05-01 14:11:19
解答网友：xagcc
钻石专家
这只是砖胎膜，里边是电梯基坑，要看基坑大样图的。
解答网友：雪花飘 飘
铂金专家
这是砖胎膜，
集水坑大样看结构图纸。

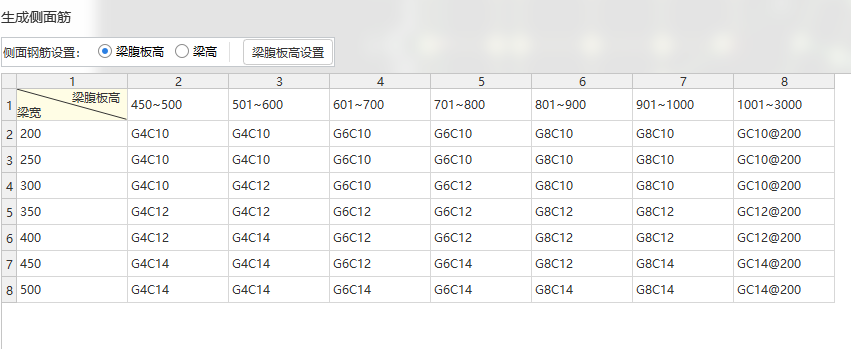

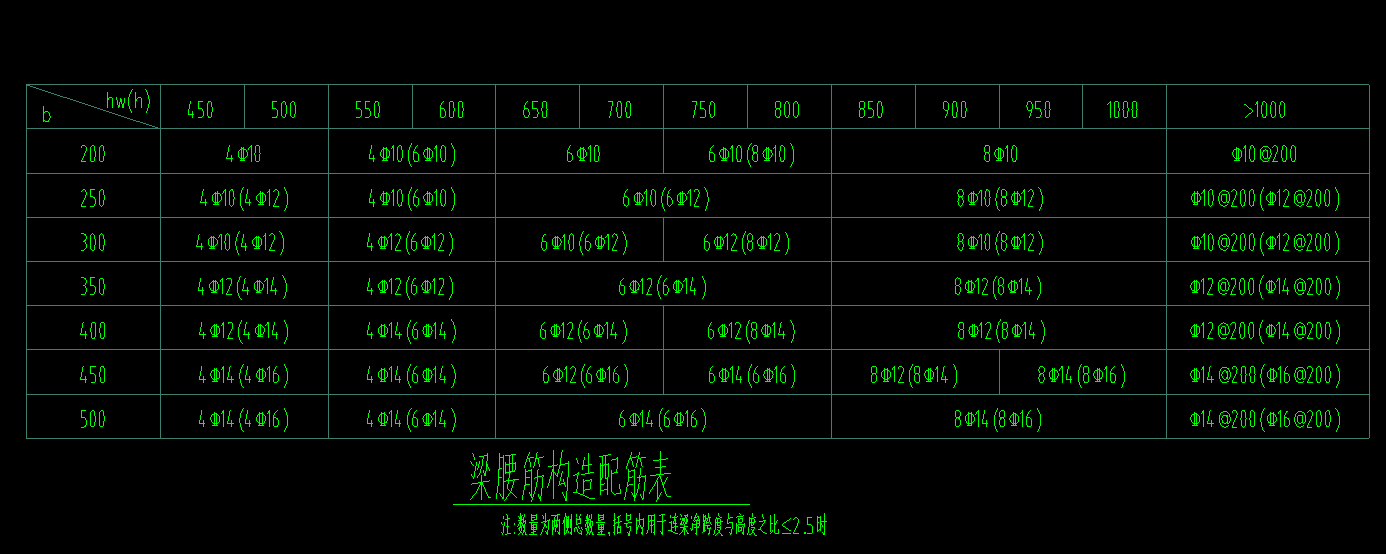

提问网友：刘老根
提问日期：2025-05-02 09:49:03
解答网友：大家广联
钻石专家
按图纸设计对的
解答网友：陈工
钻石专家
你的第一张图方法是对的，CAD图，是两种情况时，软件无法识别加括号的标注，只能手动在梁的定义时输入的。
解答网友：nh
钻石专家
按一图这样对应图纸要求设置可以
提问网友：学习的小毛豆
提问日期：2025-05-02 09:52:56
2025-05-02 09:58:25 补充
解答网友：大家广联
钻石专家
得看图纸说明，是不是包含支座
解答网友：GXZ
钻石专家
具体的选择方式要看设计说明
解答网友：nh
钻石专家
要查看结构总说明确实，是包括支座还是不包括
提问网友：张旭超
提问日期：2025-05-02 09:18:24
图纸变更和施工联系单
解答网友：大家广联
钻石专家
步骤一：点击变更模块中的【编辑变更】功能，如图：
步骤二：在窗口中“添加变更单”或“变更组”，鼠标放在名称上右键可以修改变更单或变更组的名称。
步骤三：在右侧点击“变更单信息”页签，编辑变更通知单。如图：
步骤四：点击“工程量编辑”页签，在左侧选择需要变更的构件，然后点击“添加”功能可以增加变更工程量，切换构件类型，可以进行编辑工程量。如图：
提问网友：厘米
提问日期：2025-05-02 09:27:43
解答网友：小野猫
铂金专家
14的是水平筋
解答网友：追梦
黄金专家
这个问题，看下剖面图应该可以解决。
如果解决不了，最好图纸答疑，让设计单位明确。
（望采纳，点赞）
解答网友：陈工
钻石专家
是空心柱配筋，C16是垂直钢筋，箍筋是C14-150，拉筋是A8-450。
提问网友：1
提问日期：2025-05-01 20:07:16
图纸
解答网友：xagcc
钻石专家
存放地址挪动了吧
解答网友：欢乐心中飞雪
钻石专家
要么是移动存放位置，也就是存放路径修改了
要么是名称有修改了
提问网友：加油
提问日期：2025-05-01 14:57:50
解答网友：nh
钻石专家
可能是钢筋符号乱码，查看纸质图纸看看
