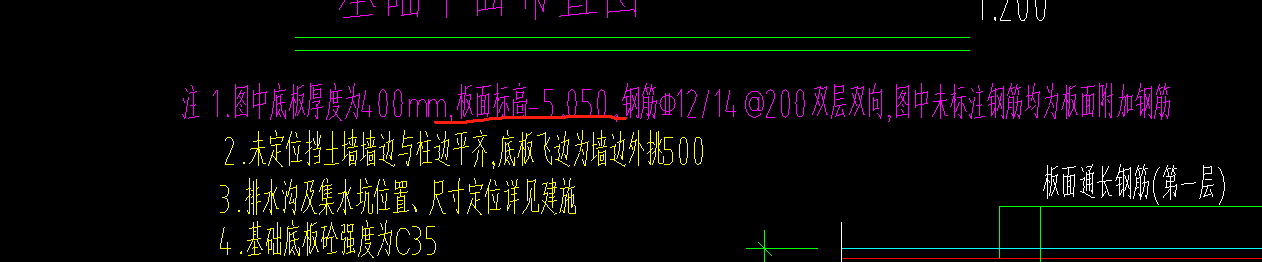

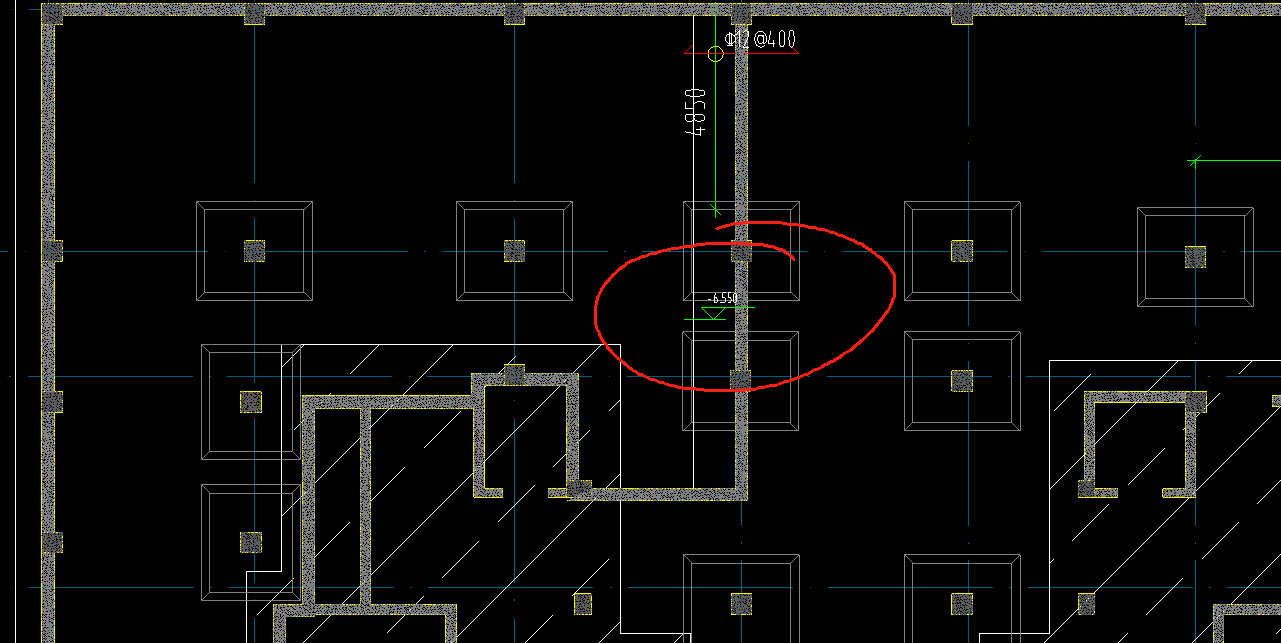

提问网友：123
提问日期：2024-09-19 10:20:05

解答网友：天山雪豹

黄金专家

不同区域的标高

解答网友：（ 乓YUN乒）

黄金专家

有高差

解答网友：天涯浪子

钻石专家

按图纸平面图标高

提问网友：源少
提问日期：2024-09-19 10:14:36

解答网友：烁楠科技

钻石专家

是的

解答网友：时光、背面

黄金专家

对的；看图纸设计，有些主次梁相交的位置，可能只有次梁加筋，没有吊筋

解答网友：陈工

钻石专家

是的。但不是唯一的，也可能梁中生柱，梁中插入一小柱，这时，可能性也加吊筋的。

解答网友：王文学

白银专家

要看设计，梁柱位置也有可能布置吊筋

解答网友：沈继平

黄金专家

对，看看计算说明

提问网友：安装小白
提问日期：2024-09-19 09:38:26

图纸中给的标高是管道内圈的底标高，实际标高还需要加一个壁厚对么？

解答网友：王文学

白银专家

对，若有垫层，挖土深度还好加上垫层厚度

解答网友：zhangy

钻石专家

可以这么考虑，再考虑管底的基础或垫层的厚度。

提问网友：yyyy
提问日期：2024-09-19 09:35:21

解答网友：锋哥哥

你好，我觉得应该看看现场核图纸是否相符。比如：点位、管道走向、管径。

提问网友：山为榛名
提问日期：2024-09-18 21:34:21

解答网友：追梦

专家

从图纸中自己手工计算比较快速；

解答网友：GXZ

铂金专家

这也是根据设计要求的间距及所处位置的道路宽度计算

提问网友：Serein.
提问日期：2024-09-18 16:31:43

已采纳
解答网友：钢筋混凝土

黄金专家

外墙

解答网友：茉莉

黄金专家

外墙啊

解答网友：叶帅（土建装饰，不懂安装）

黄金专家

栏板

解答网友：松涛竹韵

外墙

解答网友：蓝天

铂金专家

1.2米应该是走廊栏板，不是墙体，隔音玻璃所在墙体应该用外墙画

解答网友：MXMM

黄金专家

从提供的图纸看，应该是阳台栏板墙，可以用外墙画

提问网友：咸蛋黄
提问日期：2024-09-18 16:23:25

解答网友：xagcc

钻石专家

落地配电箱就要计算基础槽钢

解答网友：大家广联

钻石专家

一般落地式配电箱 要计算 或图纸要求的

解答网友：冯福连

铂金专家

用槽钢的配电柜基础

提问网友：平安是福
提问日期：2024-09-18 16:17:14

解答网友：你可以不懂，但不能不信

黄金专家

热镀锌是工艺，都是镀锌钢管没啥区别，你这个只不过是刷了漆而已

设备钢平台定额套用的争议

某研发基地中央空调工程，资金来源为企业资金，发包人采用公开招标方式，确定由某公司负责承建。2020年4月签订的施工总承包合同显示，工程采用工程量清单计价方式，合同价格形式为单价合同。合同履行时发生计价争议。

一、争议事项

本工程招标设计图纸未包含屋面制冷机房浮筑地板及冷却塔、水箱等设备钢平台设计详图，发包人委托承包人进行设计深化后设备钢平台面积约450㎡，双方按照合同工程变更条款约定依据广东省现行定额组价确定新增综合单价时对设备钢平台套用的定额子目产生争议。

二、双方观点

发包人认为，设备钢平台面积约450㎡，已超出设备支架范围，应执行《广东省房屋建筑与装饰工程综合定额（2018）》钢结构定额子目。

承包人认为，本工程为暖通工程，设备钢平台应执行《广东省通用安装工程综合定额（2018）》，优先执行第七册通风空调工程相关定额子目，如果无适用的再执行第三册静置设备与工艺金属结构制作安装工程的相关定额子目。

三、我站观点

本工程为通用安装工程，应执行《广东省通用安装工程综合定额（2018）》。该设备钢平台是为冷却塔、水箱等设备承重服务的，而第七册通风空调工程无适合定额子目，且冷却塔、水箱等设备与静置设备均为安装专业大型设备，故可执行第三册静置设备与工艺金属结构制作安装工程C.3.6工艺金属结构制作安装相关定额子目。

（本案例信息来源于粤标定复函〔2024〕60号文。如有不同观点，欢迎留言分享。）

资源简介/截图：

ICS27.140
P59  DL
中华人民共和国电力行业标准
DL/T5795—2019
水电水利工程带式输送机技术规范
Technical specification for belt conveyor of hydropower and water conservancy project
2019-11-04发布2020-05-01实施
国家能源局发布

1总则
1.0.1为规范带式输送机在水电水利工程中的应用，制定本规范。
1.0.2本规范适用于水电水利工程中远距离输送散粒料和混凝土拌和物等使用的利用托辊支承、依靠传动滚筒与输送带之间摩擦力传递牵引力的带式输送机，包括槽形带式输送机（以下简称槽带机)和管状带式输送机（以下简称管带机）。本规范不适用砂石料生产场、混凝土拌和站（楼）等场内使用的带式输送机。
1.0.3经技术、经济、环保的综合比较，有优势时应使用带式输送机。运输量大、运输距离长、道路崎岖时宜优先使用带式输送机。
1.0.4在带式输送机的实际使用中，提倡新技术、新工艺、新材料、新设备的使用。
1.0.5使用带式输送机时，除应符合本规范规定外，尚应符合国家现行有关标准的规定。

2基本规定
2.0.1带式输送机主要技术指标应符合设计图纸及技术文件的规定。
2.0.2输送混凝土拌和物及材料、土料的带式输送机应考虑混凝土坍落度损失、土料含水率损失，确保混凝土坍落度、土料含水率满足设计要求。
2.0.3带式输送机的基础应根据相关规范进行专门设计，符合基础稳定性要求。
2.0.4带式输送机机身、机架等钢结构应按相关规范进行设计和验算，符合结构稳定性要求。
2.0.5带式输送机使用环境温度宜为-25℃~+40℃，超过此范围时应进行特别设计。
2.0.6带式输送机空载噪声值应符合《带式输送机》GB/T10595的规定。
2.0.7带式输送机应设防雨、防晒设施及单侧或双侧检修通道。
2.0.8带式输送机的布置和使用应满足国家对环境保护的相关要求。

3整机布置
3.1一般规定
3.1.1带式输送机整机线路布置应因地制宜、充分利用地形，尽量减少转弯、凹凸和中转。
3.1.2根据输送起点和终点的高程、线路布置，计算带式输送机的最大倾角。最大倾角不应大于输送物料的最大允许倾角。当最大倾角大于最大允许倾角时应调整线路。各种物料的最大允许倾角见表3.1.2。

3.1.3带式输送机的布置线路跨越河流、道路或穿越山体采用栈桥或隧道时，应符合相关标准对限高、防洪、安全等的规定。

3.1.4露天布置的长距离带式输送机，线路沿线应设维修车辆通道。
3.1.5输送成品砂石或土料，宜在带式输送机受料端和卸料端设置容积满足生产要求的堆料场。受料端堆料场容积宜按高峰时段不小于3d的需用量确定，卸料端堆料场容积宜按高峰时段不小于1d的需用量确定。受料端堆料场可与受料仓结合。
3.1.6带式输送机的受料、中转、卸料应满足输送系统工艺、布置、工作条件的要求，并满足材料特性的要求。
3.1.7设备的受料、中转、卸料能力应与输送机设计输送量相适应。
3.2受料
3.2.1石料、碎（砾）石等松散材料宜用振动给料机受料。振动给料机应与料仓出料口相配套。料仓出料口径应大于所储材料最大粒径的3倍，并满足出料量的要求。
3.2.2砂、土等易黏结材料宜用皮带式或刮板式给料机受料。给料机应与料仓出料口相配套。料仓出料口应满足出料量的要求。料仓应利于所储材料顺利溜至出料口。
3.2.3混凝土宜用溜槽受料。溜槽的角度应与混凝土的坍落度相适应，使混凝土能够顺利下溜。溜槽应设耐磨板或衬板。溜槽应与料仓出料口相配套。料仓出料口应满足出料量的要求，并设置弧门以控制出料。
3.2.4受料装置的出料端口与输送机皮带的垂直距离在满足结构要求的情况下应尽可能小，以减少材料对输送机皮带的冲击。
3.2.5带式输送机受料段不宜设置在输送机的倾斜段和槽（管）形过渡段。
3.2.6带式输送机受料段应设导料槽。导料槽的长度应大于材料加速到稳定运行所需长度，一般可按1.2倍的带速计算，但不小于1.5m。导料槽的上口宽度应大于受料装置出料端宽度。

3.2.7带式输送机受料段应设缓冲装置或适当加密输送带托辊。
3.2.8混凝土受料料仓宜用钢板加工。砂、石、土料受料料仓宜用混凝土浇筑。
3.2.9带式输送机可布设在受料廊道内，从料仓通过受料装置取料。带式输送机受料廊道的最小净空尺寸应满足表3.2.9要求。

3.3中转
3.3.1上一级输送机端部清扫器清扫下的材料应全部进入下一级输送机。
3.3.2两条带式输送机水平交角不大于15°时宜用输送机搭接直接中转。直接中转上一级输送机卸料端应设集料漏斗，下一级输送机受料段应设导料槽及缓冲装置。两条输送机搭接段的垂直距离在满足结构要求的情况下应尽可能小。
3.3.3两条带式输送机水平交角大于15°时宜用溜槽中转。溜槽角度应满足材料顺利下溜的要求。溜槽出口宽度应大于材料最大粒径的3倍，并小于下一级输送机导料槽上口宽度。
3.3.4输送砂、石、土料的复杂、大型输送系统宜用中转料仓中转。上一级输送机直接卸料入中转料仓，中转料仓为下一级输送机受料。中转料仓的大小可根据实际需要设定，受料装置及受料廊道的要求同本规范3.2节的要求。
3.4卸料
3.4.1带式输送机需要多点卸料时宜用卸料小车或犁式卸料器卸料。卸料小车和犁式卸料器宜布设在输送机的水平段。

3.4.2选用犁式卸料器卸料时，输送机的带速不宜大于2.5m/s,碎（砾）石料粒度不宜大于25mm、石料最大粒度不宜大于50mm。犁式卸料器不宜卸载砂子和混凝土等磨蚀性大的材料。
3.4.3犁式卸料器应能确保卸料犁落下时与输送带承载面贴合紧密，卸料犁拉起时有足够的空间让输送带上的物料顺利通过，并控制灵活。
3.4.4选用卸料小车卸料时，输送机带速不宜大于3.15m/s。
3.4.5卸料小车应移动灵活、制动灵敏可靠，卸料点控制准确，在卸料处设清扫器。
3.4.6带式输送机输送材料需要车辆倒运时宜用分料器卸料。分料器根据输送机输送量和倒运车辆的大小设2~4个出料口，倒运车辆从出料口直接接料转运。
3.4.7分料器切换板应翻转灵活、无卡阻、无漏料，切换板翻转到位后的角度应与分料器溜槽的角度一致。分料器溜槽的角度根据输送材料种类而定，保证材料顺利下溜。
3.4.8输送成品砂石料时自由卸落高度不宜超过3m,否则应采取缓降措施。
3.4.9输送混凝土卸料高差大于1.5m时宜用溜槽或串筒卸料。
3.4.10输送混凝土卸料高差大于10m时宜用满管溜槽、负压溜槽或缓降管卸料。满管溜槽和缓降管布置倾角应大于45°，小于50°时溜管中间不宜设弯头。负压溜槽适用坡度为1：1~1：0.75。
3.4.11满管溜槽、缓降管、负压溜槽均应与储料仓配套使用。储料仓的容积宜取仓面接料运输车装载量的1.5~2倍。
3.4.12缓降管和负压溜槽的储料仓出口应设控制活门，满管溜槽出料口应设控制弧门，控制门应开启灵活、不漏料。
3.4.13缓降管的缓降器间距宜为10m~15m。缓降管直径宜取输送混凝土骨料最大粒径的4~6倍。缓降器磨损严重时宜用耐磨材料制作。满管溜槽宜用厚壁钢管制作，管径宜为600mm~1000mm。

4选型
4.1一般规定
4.1.1当受地形限制，线路转弯较多、转弯半径较小时宜选用管带机；线路凸凹较多、凸凹弧段曲率半径较小时宜选用管带机。
4.1.2混凝土输送宜选用管带机，选用槽带机时应封闭。
4.1.3黏土输送选用槽带机时应封闭。
4.1.4槽带机宜选用三托辊形式，管带机宜选用圆形布置六托辊形式。
4.2输送量
4.2.1带式输送机设计输送量应满足下式要求。

提问网友：海海人生
提问日期：2024-09-18 08:30:44

不用回答看图纸，看设计，我想问的现场施工一般做还是不做？有什么依据？

解答网友：xagcc

钻石专家

 不需要

解答网友：钢筋撑起半边天

钻石专家

现场一般不考虑布置构造柱，因为属于地下的

解答网友：包包大人

你细心想想，为什么工程全过程咨询要以设计为主导、建筑策划先行？为什么要出了设计图再施工，而不是现场想做什么就做什么，再来出设计图？所以他们都是叫你先细心看看图纸、看看总说明。顺便给你看一个，我在十几年前跟的一个四层厂房工程，这个是±0.00以下的供你参考。

解答网友：追梦

专家

请明确下列问题：

1、墙长度大于5米，墙高度是多少？

2、正负零以下墙，是什么材质？材质类型？

3、上部结构的类型及用途？

4、结构是否抗震，抗震等级？

常规是长度6米内不用做； 超过6米，一定设置构造柱；

提问网友：小白
提问日期：2024-09-17 11:53:51

解答网友：茂途造价

黄金专家

图纸截大图，不像是阀门，  这个明显不是湿式报警阀，所以图纸要仔细看看 单独看一个图例是不对的

解答网友：星辰大海

铂金专家

解答网友：睡 莲

钻石专家

排水漏斗

提问网友：小女士
提问日期：2024-09-17 10:31:10

解答网友：nh

钻石专家

查看底板平面图看看，图纸会画出底板边线的

解答网友：雪花飘 飘

铂金专家

看说明，一般是300~500

解答网友：松涛竹韵

查结构设计说明，或筏板基础图的附注

提问网友：123
提问日期：2024-09-17 10:27:59

2024-09-17 10:42:33 补充

2024-09-17 10:49:01 补充

解答网友：nh

钻石专家

截图看看，如是斜墙的，定义时应按图纸标高定义后绘制

提问网友：王工
提问日期：2024-09-16 15:35:16

解答网友：xagcc

钻石专家

认真看，哪一条与图纸设计要求不同的就需要修改

提问网友：心事全在脸上.
提问日期：2024-09-15 19:43:39

这些都是什么  gtj建模怎么处理 用啥画

2024-09-15 19:50:27 补充

已采纳
解答网友：xagcc

钻石专家

这是装饰竖直线条
是结构处理，用自定义点处理比较合适

解答网友：zhangy

钻石专家

这要结合节点图纸查看。

解答网友：陈工

钻石专家

外立面的垂直装饰线条之类的构件。

提问网友：笑傲江湖
提问日期：2024-09-15 18:36:52

解答网友：zhangy

钻石专家

根据图纸情况进行调整。

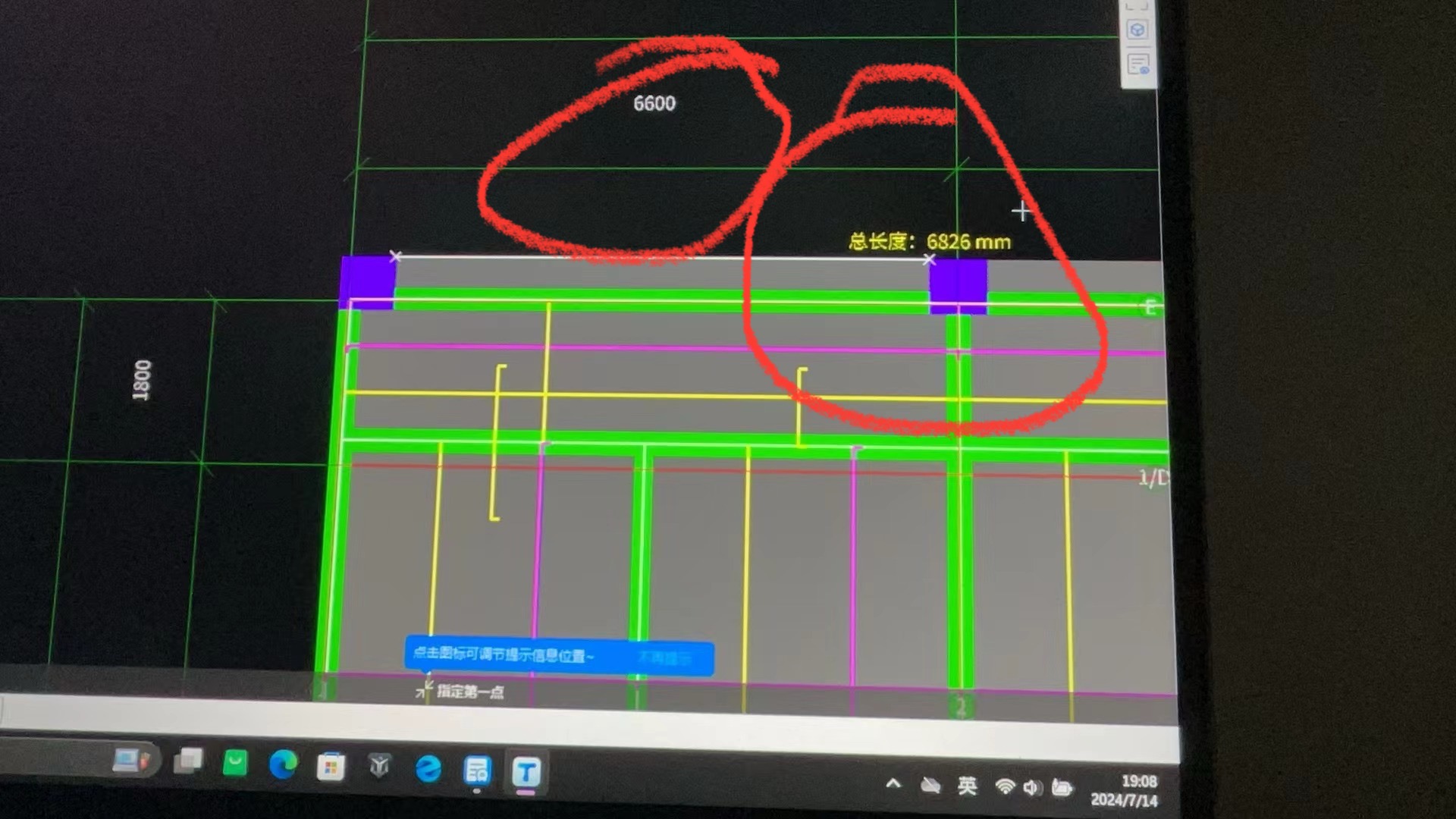

提问网友：h
提问日期：2024-09-14 19:13:47

解答网友：冯福连

铂金专家

按标注尺寸计算，不要去量

解答网友：xagcc

钻石专家

6600是轴线间长度，6100可能是净长。

测量的数据可能与比例有关系。

提问网友：亲亲
提问日期：2024-09-14 15:38:54

解答网友：djyy

黄金专家

要根据图纸设计来计算的

解答网友：nh

钻石专家

查看当地定额说明看看，下参考

解答网友：蓝天

铂金专家

工作面0.4m，挖深0.8

提问网友：O
提问日期：2024-09-14 15:14:51

解答网友：冯福连

铂金专家

去说明里看看

解答网友：身边

黄金专家

看平面图说明，或者是户型大样图说明，通常是75的管

有的也在户型大样图上标示

如果都没有，可以提设计疑问

解答网友：成成

图纸上应该有，如果没有可以在图纸会审时提出，请设计单位补充。

解答网友：末班车

专家

建筑图里会标，去哪看

解答网友：nh

钻石专家

给排水图纸及说明

提问网友：好身体
提问日期：2024-09-14 13:24:08

2024-09-14 13:38:35 补充

没有图纸没有设计说明

2024-09-14 13:43:01 补充

不好意思，这样行吗

解答网友：古娜拉黑暗之神

浙江没有水泥路拆除吗？？？你看看市政道路拆除里，我记得有混凝土道路拆除的

提问网友：224
提问日期：2024-09-14 11:00:27

解答网友：nh

钻石专家

一般按图纸要求尺寸计算可以

解答网友：凛

就是按框外围计算啊，后面那句话是门洞

提问网友：伏小阳
提问日期：2024-09-14 10:20:16

解答网友：造价领域

白银专家

底筋肯定需要布置，有没有面积看小说明

解答网友：红舞鞋

底筋需要布置，面筋是否布置看图纸

提问网友：ss
提问日期：2024-09-14 09:57:22

老师，这个设备支架15kg/台是怎么算出来的？看图纸能计算吗 ？还是要看什么表格计算的？

已采纳
解答网友：伍孜嘘

白银专家

这个大概率是估算的

你看看图纸，选用的是啥图集，然后核算一下，很麻烦

解答网友：追梦

专家

支架，图纸上分解后计算出来的； 如：角钢、槽钢、等；

解答网友：晨俗

黄金专家

这种是估算的

解答网友：伏枥骥

专家

这预算是谁作的，你问一下作的人就知道了。

提问网友：花开富贵
提问日期：2024-09-14 09:54:02

解答网友：陈工

钻石专家

看一看你的软件，有没有合法性检查的功能，如果有，检查一次。

解答网友：伍孜嘘

白银专家

这个没法直接知道，以下几个途径也就是大概对比一下

①整体检查模型的合理性，和建筑、结构图纸再对一遍

②提取钢筋、砼、抹灰等关键工程量，核算指标，看看是否差异过大

③是否有同期相同类别楼栋，对比工程含量指标

解答网友：天涯浪子

钻石专家

模型完整性，准确性。这些是基础。检查用下云检查

解答网友：救赎

1. 先全部楼层及构件显示大致检查一下

2. 其次可以用汇总检查看软件是否报错

3. 最后可以用云应用里的云检查，将检查结果的错误与图纸对比一遍

提问网友：倪刚刚
提问日期：2024-09-14 08:38:28

为什么土建算量识别梁这块功能呈现灰色不能使用？

解答网友：阿古木力

黄金专家

图纸导入了吗

解答网友：时光、背面

黄金专家

得先定位图纸

提问网友：ss
提问日期：2024-09-13 16:02:39

在图纸未注明的情况下，这三种方式分别用于多少规格的阀门 ？比如是不是DN50以下的一般都是螺纹阀门，50以上的采用沟槽式或者法兰连接？还是怎样的一个通常的规定？

解答网友：Lamm

黄金专家

管道是什么连接方式随管道就行

提问网友：泥巴菠萝
提问日期：2024-09-13 15:15:39

图纸未标明的话，只要是人工土方都要做签证么？

解答网友：冯福连

铂金专家

需要签证和照片

资源简介/截图：

DB62/T 3266-2024 模板支撑结构安全监测技术标准

1总则
1.0.1 为规范甘肃省模板支撑结构的安全监测工作,提高监测水平,保证监测结果的可靠性,为信息化施工和优化设计提供依据,做到技术合理、数据可靠、经济适用,制定本标准。1.0.2本标准适用于房屋建筑工程施工过程中模板支撑结构的安全监测。
1.0.3 板支撑结构的安全监测应综合考虑工程的设计图纸、模板专项施工方案、周边环境等因素,制定合理的专项监测方案实施监测。
1.0.4 模板支撑结构的安全监测除应符合本标准外,尚应符合国家和甘肃省现行有关规范标准的规定。

2.0.1 模板支撑结构 formwork support structure
为模板工程搭建的由立杆、水平杆及斜撑、连接件 、剪刀撑、楞梁等构配件组成的支撑结构。
2.0.2 模板支撑结构系统分为:一般模板支撑结构系统、危险性较大的模板支撑结构系统和超过一定规模的危险性较大的模板支撑结构系统。
2.0.3 常规监测routine monitorng
采用水准仪、经纬仪、全站仪等常规测量仪器对模板支撑结构进行监测的技术。2.0.4 自动化监测automated monitoring
应用现代电子、信息、通信及计算机技术,实现模板支撑结构数据在线采集、传输、分析、管理的监测技术。2.0.5 基准点reference point
为进行变形监测而布设的稳定且不受任何施工干扰的测量控制点。
2.0.6观测点monitoring station
架设常规测量仪器、设置自动化监测仪器进行数据监测的地点。
2.0.7 监测点monitoring point
指直接或间接设置在被监测对象上能反映其变化特征的观测点。
2.0.8 立杆基础vertical pole foundation
对整个临时支架结构起到承载作用的地基基础。

提问网友：年轻的穷人
提问日期：2024-09-13 08:48:13

已采纳
解答网友：时光、背面

黄金专家

双击滚轮，全屏显示看一下，你这个图纸需要手动定位一下

解答网友：钢筋撑起半边天

钻石专家

图纸里的二层梁板，在软件里的一层梁板里画图

图纸没有定位好吧

解答网友：妮妮

查看你图纸是否没有定位

解答网友：杨多肉

专家

你是不是一开始没定位啊，现在找不到了

解答网友：敢作敢为

白银专家

不知道你具体说的是那种情况 启用动态观察放大缩小看看能否找到 把全部楼层打开

提问网友：刘将军
提问日期：2024-09-13 00:22:01

什么线路走普通桥架？什么线路走消防防火桥架？

解答网友：芋头

铂金专家

强电 走的是普通桥架

需要有防火要求的  比如 人防 消防强电 需要消防防火桥架等

解答网友：大海

钻石专家

消防线路走防火桥架，弱电线路走弱电桥架，其余走普通桥架。

解答网友：09一生潇洒

专家

一般情况下消防系统走防火桥架，强电系统走普通桥架。具体得看图纸设计，有时候强电也是防火桥架。

回答正确请采纳并点赞

提问网友：哈喽
提问日期：2024-09-12 19:24:00

如果招标工程量清单和定额计量方式不一致，怎么报价。比如招标清单锅炉一台，安装定额锅炉按重量吨计价。报价时怎么套定额？

解答网友：xagcc

钻石专家

那就必须自己按图纸内用，安定额计算规则计算工程量的
