答疑：图纸板单独有附加筋 还要不要在布置双层双向钢筋
提问网友：bruce
提问日期：2025-04-12 15:41:52
这板图上面 有附加筋 那我还要不要在布置一遍双层双向的C8-200
解答网友：星辰大海
铂金专家
单独有附加筋 ，还要布置双层双向钢筋
解答网友：盖楼盖歪了
专家
需要，图纸明示了是附加的，正常双层双向还要布置
解答网友：杰哥
白银专家
需要
答疑：绘制大开挖土方时，提示绘制图元超出范围 [-1000,1000]m，这个怎么
提问网友：猪八戒
提问日期：2025-04-12 14:41:44
我是根据图纸给出的标高来建模，混凝土沟的标高不一致，所以根据图纸把筏板变斜建模，可绘制土方时就不行，该怎么解决，给出具体的解决办法。不是我单位错误问题。
解答网友：GXZ
钻石专家
按图纸的标高设置试一下，可能是受高程的影响
解答网友：星辰大海
铂金专家
核对图纸比例，
解答网友：时光、背面
铂金专家
新建工程的时候，标高都用相对标高，不要用绝对标高
解答网友：nh
钻石专家
土方计算，建议布置垫层，用垫层生成土方设置
答疑：请问下陕西定额里涂料定额里是不是已经包含了刮腻子
提问网友：今夕何夕
提问日期：2025-04-12 14:39:29
我看陕西定额里涂料的工作内容上写的有刮腻子，但是又有10-1455，10-1456这两项是单独刮腻子的子目，后面10-1457是防水腻子能理解，那这两项有啥特殊的区别吗，那请问下如果图纸没有详细的刮腻子的材料要求，是不是不用套这两项子目，直接套涂料的子目就行了是吗
解答网友：xagcc
钻石专家
是的，包含了
解答网友：造价法眼
一般在该定额子目的说明信息里面看。
答疑：门窗洞离地高度是针对楼层表底标高还是实际底标高？
提问网友：田想
提问日期：2025-04-12 14:18:52
解答网友：钢筋撑起半边天
钻石专家
都可以设置 用层底标高+？ 或者直接输入离地的高度值
解答网友：xagcc
钻石专家
是完成地面做法后的表面标高
解答网友：nh
钻石专家
假设图纸要求900的，按900可以

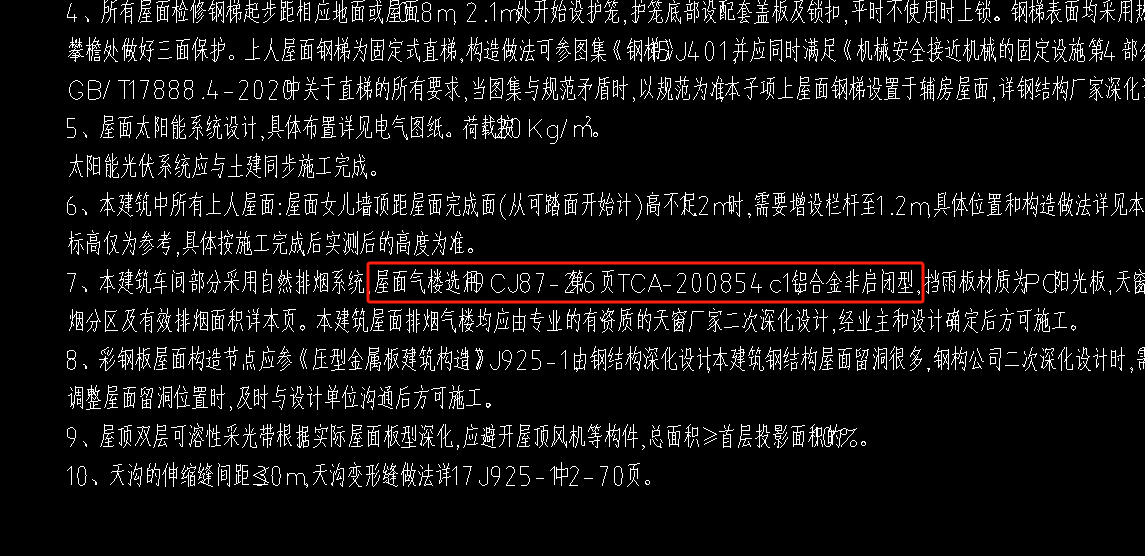

答疑：平面图没显示气楼位置，靠这个说明能算出气楼的面积吗？
提问网友：淘
提问日期：2025-04-12 14:12:00
解答网友：追梦
黄金专家
这是标准图纸，结合图纸长度，可以计算出来的。
解答网友：nh
钻石专家
结合大样图，立面图查看
答疑：广联达安装表格算量使用点绘制怎么把显示点变大显示？
提问网友：陌上桑
提问日期：2025-04-12 11:52:31
解答网友：星辰大海
铂金专家
调整图纸比例
答疑：请问四川2020定额，花岗石台阶面的水泥砂浆粘接层厚度默认多少？
提问网友：爱吃薯片尧啊尧
提问日期：2025-04-12 11:18:02
预算评审项目，图纸中为花岗石台阶面，粘接层为20mm厚水泥砂浆，我想知道套这个定额的时候，这个定额中默认的粘接层厚度是多少？不需要套每增减厚度的定额去调整厚度吗？
解答网友：老牛
白银专家
砂浆厚度30厚，如不同套增减厚度相关子目
解答网友：可遇难求
钻石专家
30mm
解答网友：阿呆之九头鸟
专家
从含量上看，是30㎜厚度
答疑：布置板受力筋时按单板还是多板布置 ？（底筋和面筋）
提问网友：南通浩哥
提问日期：2025-04-12 11:05:53
2025-04-12 11:09:28 补充
此图 是图纸截图，写了通长布置。到底用多板还是单板
解答网友：菩提七杀
黄金专家
没有特别标注时按单板
解答网友：星辰大海
铂金专家
多板，能通则通
解答网友：可遇难求
钻石专家
是多板布置。
解答网友：陈工
钻石专家
按单板布置的。
解答网友：薛子庆
黄金专家
底筋单板，面筋多板布置
解答网友：青山白马
黄金专家
按照单板或多板布置钢筋不影响钢筋工程量。两种方式而已。
答疑：图中采暖的立管是从哪里开始变径呢
提问网友：草原小肥羊
提问日期：2025-04-12 10:49:14
图中采暖的立管是从各层哪里开始变径呢，梁下？支管的最下面？支管的最上面？每层的正负0？
解答网友：追梦
黄金专家
分支处使用管件进行变径；
（望采纳，点赞）
解答网友：可遇难求
钻石专家
图纸标注有误，一趟立管中间管径大，两端管径小，有问题。
解答网友：星辰大海
铂金专家
解答网友：独行者
铂金专家
在三通处用管径变径
解答网友：芋头
铂金专家
三通处
答疑：关于“扩大头预应力锚索”，图纸没有提到，但是施工方案里有，这能算吗？
提问网友：宇
提问日期：2025-04-12 09:12:47
关于“扩大头预应力锚索”，图纸没有提到，但是施工方案里有，这能算吗？另外，假设能算，这“扩大头预应力锚索”要怎么算，这个施工方案里的做法，我没看懂
2025-04-12 09:14:43 补充
还有这施工方案里提到的“三次扩孔工艺”需要列项计价计费吗
解答网友：李凯
白银专家
方案不能作为结算依据，要算也要有详图
解答网友：广岑
钻石专家
要出施工图
答疑：这个屋面水箱支墩是什么材质啊
提问网友：111
提问日期：2025-04-12 08:30:57
解答网友：大家广联
钻石专家
钢筋混凝土(用剪力墙画)
解答网友：小刚
有钢筋，应该是钢筋混凝土的，图纸说明应该有说明，混凝土标号等
解答网友：广岑
钻石专家
钢筋混凝土的
解答网友：追梦
黄金专家
钢筋混凝土墙身。
答疑：楼顶小屋面图这里怎么有梁，和施工图立面看不相符了么，要画梁么该怎么画
提问网友：广联达
提问日期：2025-04-11 20:08:20
2025-04-11 20:11:55 补充
屋顶层平面图
解答网友：欢乐心中飞雪
钻石专家
这是造型梁
你可以查看建筑图纸的屋面平面图
是如图部位的，不光是梁，还有板的
解答网友：将军峰
铂金专家
需要按照设计图 绘图的 ，，
DB37/T 5311-2025 建设工程消防设计文件编制标准.pdf
资源简介/截图：
山东省工程建设标准 DB DB37/T5311-2025 J 18030-2025 建设工程消防设计文件编制标准 Standard for developing fire safety design documents ofconstructionengineerings 2025-02-05发布 2025-05-01实施 山东省住房和城乡建设厅 联合发布 山东省市场监督管理局
山东省住房和城乡建设厅 山东省市场监督管理局 公告 2025年第11号 山东省住房和城乡建设厅 山东省市场监督管理局 关于批准发布山东省工程建设标准 《建设工程消防设计文件编制标准》的公告 由同圆设计集团股份有限公司和山东省建设工程消防技术服 务中心主编的《建设工程消防设计文件编制标准》，业经审定通 过，批准为山东省工程建设标准，编号为DB37/T5311-2025，现予 以发布，自2025年5月1日起施行。
山东省特殊建设工程消防设计文件的编制采用本标准时，还 应遵守国家和山东省有关法律法规和强制性标准规范规定。
本标准由山东省住房和城乡建设厅负责管理，由同圆设计集 团股份有限公司负责具体技术内容的解释。
山东省住房和城乡建设厅山东省市场监督管理局 2025年2月5日
前言 根据山东省住房和城乡建设厅、山东省市场监督管理局《关于印发2023年山 东省工程建设标准制修订计划的通知》（鲁建标字（2023）11号）要求，为指导 建设工程消防设计文件的编制，确保建设工程消防设计质量，结合我省建设工程 消防设计工作实际情况，在广泛征求意见的基础上，制定本标准。
本标准主要技术内容包括：1.总则：2.术语：3.基本规定：4.建筑专业：5. 结构专业：6.给水排水专业：7.暖通空调专业：8.电气专业。
本标准由山东省住房和城乡建设厅负责管理，由同圆设计集团股份有限公司 负责具体技术内容的解释。
本标准执行过程中如有意见或建议，请寄送同圆设计 集团股份有限公司（地址：济南市舜华路2000号舜泰广场11号楼，电话： ，邮编：250101，电子邮箱：xfsjwjbz@）。
主编单位：同圆设计集团股份有限公司 山东省建设工程消防技术服务中心 参编单位：山东省交通规划设计院集团有限公司 山东省医药工业设计院有限公司 聊城市建审施工图审查有限公司 东营市建设工程施工图审查中心 山东新科建工消防工程有限公司 山东通达工程建设有限公司 临沂市建设工程施工图审查有限公司 枣庄市城乡规划设计研究院 主要起草人员： 王春堂王海亮李刚韩子磊原玉磊 魏强周艳王海蓉赵文武姜夙 陈军华李凯王晓航郑岩王宏哲 白滢吴亚飞隋保国范鲁涛王淑芝 孙新姜子港刘同强刘东曾晓真 刘敏苑辉刘飞舟郝志刚张明
魏飞杨文喆李富征郭成广白林林 鲍万民褚智荣孟伟刘革张燕 主要审查人员： 倪照鹏刘文利侯朝晖王宗存胡海涛 李震刘洪令崔洪文李荣
目次 1总则 2术语 2 3基本规定 4建筑专业 4.1消防设计说明 -5 4.2消防设计图纸 5结构专业 10 6给水排水专业 .12 6.1消防设计说明 -12 6.2消防设计图纸 ..-14 7暖通空调专业 .17 7.1消防设计说明 -17 7.2消防设计图纸 ..-19 8电气专业. 8.1消防设计说明 -20 8.2消防设计图纸.- -23 附录A生产工艺和生产人员配置说明书 附录B消防设计文件图纸目录 27 附录C工业建筑主要建（构）筑物、设施（装置）技术指标一览表33 附录D工业建筑建（构）筑物、设施（装置）与周边建（构）筑物、设施（装置） 间距览表.. 附录E建筑内部装修材料燃烧性能等级表 ……36 附录F防火分区示意图示例 …. .37 附录G民用建筑消防总平面图示例. 附录H工业建筑消防总平面图示例. 附录J设计单位签章页 40 附录K一类高层公共建筑消防设计说明参考样式 附录L一类高层住宅建筑消防设计说明参考样式 .. 117 本标准用词说明 179 引用标准名录 附：条文说明. 181…
答疑：铝板幕墙算量问题
提问网友：彩玲
提问日期：2025-04-11 10:21:52
现有带骨架铝单板凹凸造型幕墙（长城铝单板幕墙），原投标使用带骨架幕墙清单（2013建设工程工程量清单计价规范为按设计图示框外围尺寸以面积计算），清单描述为1.骨架材料种类、规格、中距:镀锌钢骨架，详见设计图纸2.面层材料品种、规格、颜色:室外2.0mm长城铝单板，投标工程量按展开面积计算，现结算如何计算本项清单工程量？是执行2013建设工程工程量清单计价规范按设计图示框外围尺寸以面积计算，还是执行投标工程量展开面积计算方法？
解答网友：盖楼盖歪了
专家
按清单项目特征描述，展开面积计算
答疑：各位老师好，这个管道是50的，分支出来能成了100的吗？
提问网友：小新
提问日期：2025-04-11 10:15:17
解答网友：小野猫
铂金专家
不能，100的是消防管道的直径
解答网友：xagcc
钻石专家
DN100的是主管，三通处分支位DN50的
解答网友：rsy
黄金专家
不应该是DN100，洗脸盆应该是DN50 图纸错误
解答网友：再见理想丶
黄金专家
DN100 是消防管径
解答网友：譬如朝露
不能，相关规范要求主干管到支干管管径只能由大到小
答疑：基础层柱子没有剪力墙需要在柱子位置布置砌体墙吗
提问网友：冰箱
提问日期：2025-04-11 09:55:48
2025-04-11 10:00:31 补充
没有剪力墙，单独的柱子需要在柱子位置布置砌体墙吗
解答网友：xagcc
钻石专家
上边有墙就需要的
解答网友：GXZ
钻石专家
这要看设计图纸的要求
解答网友：米老鼠
铂金专家
这个是需要根据 基础 层的的图去确定的，一般剪力墙应该是有基础的，
一层有墙，一般墙也会有基础，要看设计给的基础 形式去确定
如果墙下是基础梁时，一般基础梁下就没有墙
答疑：监控线和通讯线能共管吗
提问网友：西格玛
提问日期：2025-04-11 09:50:38
监控线RS485和通讯线RVVSP-2*1.0能共管吗
解答网友：再见理想丶
黄金专家
一般不可以
解答网友：哈哈
看图纸说明
答疑：这是钢管的支架间距会不会太大了，150的不保温管8米才设置一个支架
提问网友：小白
提问日期：2025-04-11 09:51:37
解答网友：可遇难求
钻石专家
正常。
解答网友：米老鼠
铂金专家
这个应该在管道支架的图集中就有相应 的规定
设计图纸中的应该也是按图集中的要求去确定的
解答网友：甜瓜
黄金专家
不大
解答网友：星辰大海
铂金专家
按设计设置
答疑：问题在下面！感谢大佬！！
提问网友：绿茶火山
提问日期：2025-04-11 09:20:53
像这个节点深化图纸再拐弯后在进行变径一般在弯后多远处进行变径？
解答网友：再见理想丶
黄金专家
弯后第一个管件处进行变径。
答疑：请问老师根据图纸信息应如何钢筋建模？用承台布置好像不能达到图示样式。
提问网友：天义中人
提问日期：2025-04-11 09:17:26
解答网友：GXZ
钻石专家
选择环形配置钢筋承台编辑
解答网友：星辰大海
铂金专家
解答网友：石姐
铂金专家
承台
环式配筋
解答网友：时光、背面
铂金专家
矩形承台–环式配筋
答疑：住宅楼项目 直埋发泡保温钢管 陕西地区 用于埋地采暖管道
提问网友：陈燕
提问日期：2025-04-11 09:09:11
套取市政是否正确，是否还需要套管道的冲洗
已采纳
解答网友：anz
黄金专家
管道都包含水冲洗。是否需要消毒需要看图纸设计。
解答网友：大家广联
钻石专家
可以借用，要冲洗
解答网友：可遇难求
钻石专家
首选安装定额，安装定额没有的子目可以借用市政定额。
不需要套冲洗。
解答网友：UKNOWNOTHING
黄金专家
安装定额管道安装含冲洗， 市政定额不含冲洗单独套
答疑：请问装配式结构图纸里面的预制柱何预制梁这部位的原位标注钢筋这个表示的是什么钢筋？
提问网友：悟道星辰
提问日期：2025-04-11 09:02:06
解答网友：天涯浪子
铂金专家
非平法标注，看图纸说明
答疑：接线盒如何计算？用软件的自动生成？怎么确定塑料的还是钢制的？
提问网友：芈莉莉
提问日期：2025-04-11 08:36:15
解答网友：大家广联
钻石专家
自动生成接线盒
线管是塑料盒就塑料，铁管就要铁线盒，随管材质
解答网友：香香草莓糖
材质看图纸要求。
答疑：云检查出来外包柱没有纵筋可以直接忽略吗
提问网友：kg必点赞采纳
提问日期：2025-04-11 04:07:52
解答网友：黄金甲战斗机
专家
根据施工图实际要求执行，
解答网友：雪莲
铂金专家
不能忽略
解答网友：nh
钻石专家
如图纸没有的，忽略可以
答疑：暖通空调冷流媒
提问网友：Jacqueline
提问日期：2025-04-10 19:51:11
你好，请问结算审核时，有这个流程图，图纸另外有平面图，还需要补充系统图吗
已采纳
解答网友：陈工
钻石专家
要补充系统图的。
答疑：请教下大家，剪力墙水平分布筋计入边缘构件体积配箍率是应该选择计入还是不计入呢
提问网友：飞翔的企鹅
提问日期：2025-04-10 22:31:07
解答网友：星辰大海
铂金专家
选择计入
解答网友：欢乐心中飞雪
钻石专家
看图纸设计要求，如果这个墙端部的暗柱没有设置箍筋，是要考虑计入配箍率
答疑：各位老师，这个梁钢筋应该怎么设置？在附加钢筋里面设置了，没有办法计算
提问网友：屋塔房
提问日期：2025-04-10 22:28:25
已采纳
解答网友：欢乐心中飞雪
钻石专家
这是梁加腋，可以根据图纸要求在相应位置生成的
解答网友：星辰大海
铂金专家
建挑檐构件
答疑：办结算时，管道材质图纸与现场一致，但清单不一致，怎么处理
提问网友：一易伊
提问日期：2025-04-10 18:16:29
解答网友：星辰大海
铂金专家
按图纸调整
解答网友：蓝鲸
钻石专家
结算时以实际为准结算
回答正确望采纳并点赞，因为每一个专家都是免费服务
解答网友：盖楼盖歪了
专家
按合同约定，调整清单单价
答疑：各位老师好，我想问一下这个给排水，这个管道识别出来的管径不一样，
提问网友：小新
提问日期：2025-04-10 17:56:07
但是他一条线识别出来了，怎么修改
解答网友：xagcc
钻石专家
按图纸上的管径手动修改
答疑：山西定额，针对基坑支护的扩大头锚杆套用什么定额？
提问网友：sxyd
提问日期：2025-04-10 17:43:49
2025-04-10 17:51:29 补充
1，现有定额有锚杆套用，但设计图纸要求是扩大头锚杆，定额没有子目套用。
2，有扩大头的如何套子目上？
解答网友：xagcc
钻石专家
补充子目计算
答疑：需要PDF图纸转CAD图纸的软件，感谢
提问网友：chengchenfang
提问日期：2025-04-10 21:09:42
需要PDF图纸转CAD图纸的软件，感谢
邮箱：329593709@qq.com 谢谢
解答网友：欢乐心中飞雪
钻石专家
查收
CAD快速看图和WPS软件的会员都有这个功能的
答疑：请问各位大神，这个构造柱高度不连续有哪些原因，有什么重要影响吗？
提问网友：李柳槿
提问日期：2025-04-10 17:20:07
解答网友：钢筋撑起半边天
钻石专家
构造柱不是通高设置 的 按图纸要求定义构造柱时，就没有问题
解答网友：时光、背面
铂金专家
上下层砌体墙、门窗构造或者位置不一样，就会导致构造柱不连续，可以忽略
解答网友：云中雨
专家
不影响，一般黄色警告都是不影响的，属于正常情况
解答网友：雪花飘 飘
铂金专家
查看上下楼层柱标高，影响工程量
