revit如何设置设备参数?关于Revit如何按设备用途统计机械设备材料表

    来源丨益埃毕教育

    在Revit中,机械设备是一个庞大的类别,其中包含空调机组,热水器,风机盘管,风机及制冷机等。当我们使用明细表统计机械设备时,水暖相关的所有机械设备都会出现在同一张明细表中。用户希望根据设备的用途不同,生成独立的明细表。

    1.在“管理”选项卡上点击“项目参数”命令,在弹出的“项目参数”对话框中点击“添加”。在“参数属性”对话框中,为“参数类型”选择“项目参数”;在“参数数据”中,将“名称”设置为“用途”,“参数类型”设置为“文字”,并点击“类型”,将该参数设置为类型参数;最后在“类别”中勾选“机械设备”。分别点击“确定”关闭“参数属性”对话框和“项目参数”对话框。

    2.单击选择任意机械设备构件,在其属性面板中点击“编辑类型”按钮。根据机械设备的用途不同,为“用途”参数赋相应的值。

    3.在“分析”选项卡上点击“明细表/数量”命令,在“新建明细表”对话框中,为“类别”中选择“机械设备”,将“名称”改为某一类设备的名称,这里以风机盘管为例,然后点击“确定”。

    在“明细表属性”对话框中,选择“族与类型”、“型号”、“合计”、“类型注释”和“用途”作为“明细表字段”。

    点击“过滤器”选项卡,将“过滤条件”设置为“用途”“等于”“风机盘管”。

    点击“排序/组成”选项卡,将“排序方式”选择为“族与类型”,并且勾选“总计”,在右侧下拉框中选择“仅总数”,然后取消勾选“选项列举每个实例”。

    点击“格式”选项卡,在“字段”中选择“用途”,在“字段格式”下勾选“隐藏字段”。

    最后,点击“确定”完成明细表的创建。

    4.在明细表中,表头的名称都改为参数名。用户可以通过点击表头修改其显示名称,使其更加贴切专业上名称。该修改不会影响参数的名称,仅仅是为了改变其在明细表和图纸中的显示。

    用户还可以进一步调整表格的外面。点击“外观”选项卡,取消勾选“数据前的空行”。点击“格式”选项卡,在“字段”中选择希望居中显示的字段,将“对齐”改为“中心线”。

    完成修改后,可以将改明细表插入图纸中。这样就得到用户希望的设备表效果了。

    -END-
















Revit导出cad图层设置图解:Revit出CAD图时如何设置图层?

    在Revit出图时,通常需要设置图层,以方便施工方查看。例如施工方通过图纸统计构件数量过程中,可以将其它系统隐藏,进行单一系统构件数量。那么在导出图纸过程中,怎么设置分图层导出呢?下面进行讲解。

    1、首先点击左上角Revit图标,选择以DWG格式导出CAD图纸,如图所示。

    2、在弹出的页面中点击导出设置后面的“…”按钮,如图所示。

    3、此处以风管图纸导出设置为例。在页面中找到风管,点击图层修改器中的“添加/编辑”按钮,如图所示。

    4、选中系统类型并添加到右侧,如图所示。

    5、在右侧风管一栏分隔符位置添加分隔符“-”然后点击确定即可完成风管以系统类型区分图层的导出设置,如图所示。

    意义:实际工程中CAD图纸可以按着不同系统进行分图层,方便查看,那么其他的电气、管道同样也可以使用上述方法进行图层的设置。




Revit如何制作管道三维系统图?分为哪些步骤?

Revit如何制作管道三维系统图?在出图过程中,有时希望用系统图或者原理图的方式,展示整个建筑中各管道系统的设计原理,下面讲解如何创建三维系统图。

1、创建三维视图。可以在管理选项卡上找到“三维视图”,点击“默认三维视图”创建一个默认的三维视图。

2、在视图控制栏中将创建的三维视图的详细程度修改为“粗略”。这样,所有的管线都会以单线方式显示。

3、在视图控制栏中点击“解锁的三维视图”命令,然后点击“保存方向并锁定视图”。如果该三维视图的名称为默认的“{3D}”,则需要在弹出的“重命名要锁定的默认三维视图”对话框中输入新的视图名称,如图所示。

4、打开“可见性/图形替换”对话框,在“模型类别”选项卡中,根据需要将除了管道、管件、管路附件以及机xie设备之外的所有类别的可见性关闭。这样,就得到了所有管道系统和相应的设备,如图所示。

5、为了区分系统类型,用户需要在过滤器中新建并添加过滤器,使该视图中仅显示当前需要显示的系统。例如:绘制的是给排水系统图,用户可以新建一些过滤器,将xiao huo xuan 、喷淋、空调水系统等其他系统管道的可见性关闭。

6、创建过滤器隐藏不属于当前系统的机xie设备等图元。由于机xie设备类别中包含了各种用户的设备,所以也需要通过“过滤器”或者“在视图中隐藏”的方式,将不需要显示的图元隐藏。必要时,可以为机xie设备添加共享参数,用于识别每个机xie设备属于的系统,然后再用过滤器控制其可见性。

7、使用“标记”命令标注需要显示的管径、标高等信息。必要时可以使用“文字”等工具添加注释,并将其作为图纸导出,这样就完成了系统图的制作,如图所示。

意义:通过学习上述文章,可以了解到在实际建模过程中,遇到需要创建系统图或者三维图的时候,在有需要的情况下添加过滤器将不需要的模型过滤掉,来创建不同系统的三维系统图,并添加需要的注释,可以很好帮助出图,合理运用。




Navisworks中碰撞检查如何直接返回到Revit修改模型?

Navisworks注重的是效果,Revit注重的是制图,Revit是在图纸上的二维的线条升华成三维的立体图形,让大家更形象的去设计,更直观的体现出设计作品,Navisworks是在做好的3D图的基础上更换好的显示其设计效果,出漫游,做碰撞实验,4D模拟施工,使Revit的作品更完美,更具人性化,从而达到施工方的要求。那么,Navisworks中解决碰撞检查怎样直接返回到Revit修改模型呢?下面我们来了解下。

1、在Revit中绘制一道墙体,并绘制一段管道,管道与墙体是碰撞的,如下图所示。保存项目文件为“碰撞检查”。

2、在Navisworks中将此文件进行附加,注意此处需要附加的类型为rvt文件,而不是nwc文件。

3、在Navisworks做管道与墙体的碰撞检查,会检查出如图所示的碰撞。

4、那么此时如果想要返回到Revit中解决此问题,在Navisworks中选择墙体或者管道,在项目工具中单击“返回”按钮。会弹出如下对话框。

注意:此时必须保证Revit碰撞检查文件是处于打开的状态,并且Navisworks SwitchBack 是打开的状态。

在次在Navisworks中单击“返回”按钮。此时下方的Revit图标会高亮显示。

5、打开Revit,此时Revit处于Navisworks SwitchBack的对话框,需要切换到“三维”或者“立面”视图,在管道与墙体相交的位置对墙体进行开洞,如下图所示。再次保存该文件。

6、切换到Navisworks,单击常用选项卡下的“刷新”按钮,再次运行碰撞检查。会显示碰撞以解决。

在BIM的生命周期中。Revit是一款初始三维建模软件,Navisworks是Revit成长的下一阶段,两者完成了由设计到施工的转换,revit在设计中应用,但施工中,revit做出的图纸满足不了施工方的需求,需要由Naviswork转化一下。Revit是一个三维模型的平台,是将设计由传统的平面设计转化为立体设计。Navisworks是将其立体设计的图纸做渲染,使其表达更加清晰。




学习Revit建模外,能解决哪些实际问题?

最近有些学习Reit软件的朋友问到一个这样的问题,“学习Revit建模外,能解决哪些实际问题?”下面就为大家好好分析一下。

第一点,解放“指标表”

在方案阶段,我们总会为各类指标烦恼,每调一下方案,都要重算指标,这样繁琐的工作大家都是视如猛虎,尽量远离。每次方案分配工作,都想着不要落到自己头上。这成了每个设计师的一大痛点。

不过,巧用Revit族和明细表可以顺利解决这一点。

以小区规划为例:小区规划的过程,就是布置各类构建族的过程。各类构建布置完成,相当于各类信息已输入完成。而我们需要的“指标表”,只是用“明细表”功能将自己所需要的信息提取出来而已。这样就做到了无论方案怎么调整,都无需手动计算。

当然,其他各类表格诸如门窗明细表、材料做法表、各类构件统计表等等也是如此。

第二点,解放“对图”

相信很多设计师遇到过各种图纸对不上的问题。CAD绘图方式是纯二维方式表达三维信息且数据源头不唯一,造成很多“对不上”问题,比如平面图与立面图对不上,建筑与结构对不上,土建与幕墙对不上。

这就造成了很多对图的工作量,而且由于设计修改频繁及工期的紧张,对图不可能做到“面面俱到”,这就难免造成错漏碰缺,在后续施工过程中,设计师要出很多变更。

但是Revit强大的三维关联设计,一处修改,处处更新,所有数据源头唯一。让最让设计师头疼的设计修改变得简单,不但大大减少了专业内及专业间对图的时间,也尽量避免了因专业间不一致而造成的变更。做到了“设计一体化”。

省去了平面与立面对图的时间。其他专业间协作原理亦是如此。

第三点,“化繁为简”,提高效率

Revit提供了更加灵活的技术手段,让本专业绘图及专业间的配合更高效。

在工作中我们经常会遇到一些这样的项目:单元对称的住宅楼,左右多称的办公楼等等。在CAD绘图过程中,往往会遇到一些麻烦。

比如想节省时间,只绘制一半,将房间名称、尺寸标注等成块后镜像,但是成块镜像后,字体也镜像了。如下图:

用Revit链接功能结合视图样板功能可以有效的解决这类问题,有效减少了重复工作提高工作效率。

链接的应用有效减少了重复工作。以住宅项目为例:

类似技术手段还有很多,比如一些族的使用,既形象直观又提高了效率。

第四点,解放脑细胞,让沟通变得简单

以往在CAD绘图过程中复杂节点的绘制一般靠想象,而且信息往往掌握在本专业设计人员中,比如遇到复杂点,建筑专业要像每个专业解释一遍相关解决方法。

但是BIM的“可视化”使“外行变成内行,内行成为专家,专家可以回家”。虽然这是句顺口溜,但反映出可视化的作用确实意义非常,能够把抽象的、需要大脑思维分析判断的事物转化为视觉直观地表达。

第五点,让建筑的“颜值”一直在线

二维设计中,这个可能是被说烂了的梗。不过如果有更好的方式能避免这种情况,何乐而不为呢。

BIM的可视化不仅体现在三维模型,而且体现在其前后信息的信息的一致性,即生命周期周期。如果前期方案阶段阶段模型能顺利交接到施工图阶段,并由设计师全程跟踪把控,那方案设计的效果就能被有效的控制。

当然,这种“颜值”的把控不止局限于外立面,对于室内设备的安装也是同样的道理。

我们经常见到这样的车库

但是通过在Revit模型里的“预安装”,通过碰撞检测及管线综合后,车库可以实现这样的效果:

以上这些,只是总结了在工作中体会最深的几个点,还有很多功能的效用不在此一一赘述,我们可以在学习中慢慢实践。当然总结这些也不是说CAD不好,BIM技术无敌,Revit软件毫无缺点。只是在多年的实践中体会到了技术的进步给设计工作带来的效率及利益,觉得值得小伙伴们一试。




Revit标高怎么设置?Revit里怎样调整标高的排序

    我们在命名完标高名称以后通常会发现,在项目浏览器中标高的名称是杂乱的,那我们如何让它按照标高进行自动排序呢,一起来看看吧

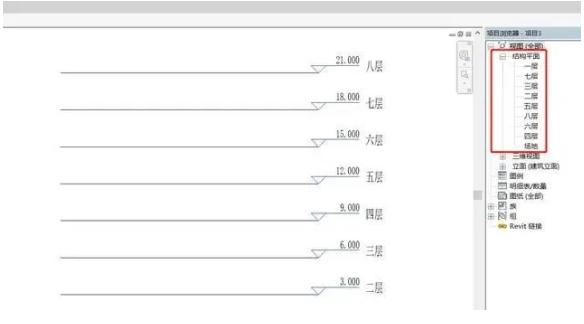

    Step1.在立面绘制完标高以后,对其进行重命名,但在项目浏览器中的排序比较杂乱

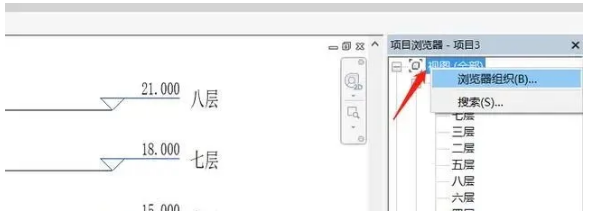

    Step2.点击视图,鼠标右键,选择浏览器组织。

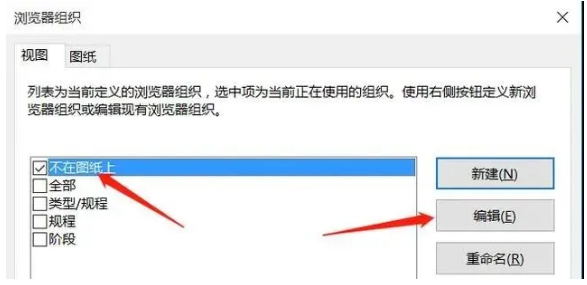

    Step3.在弹出的对话框中选择视图一栏,勾选不在图纸上,点击编辑。

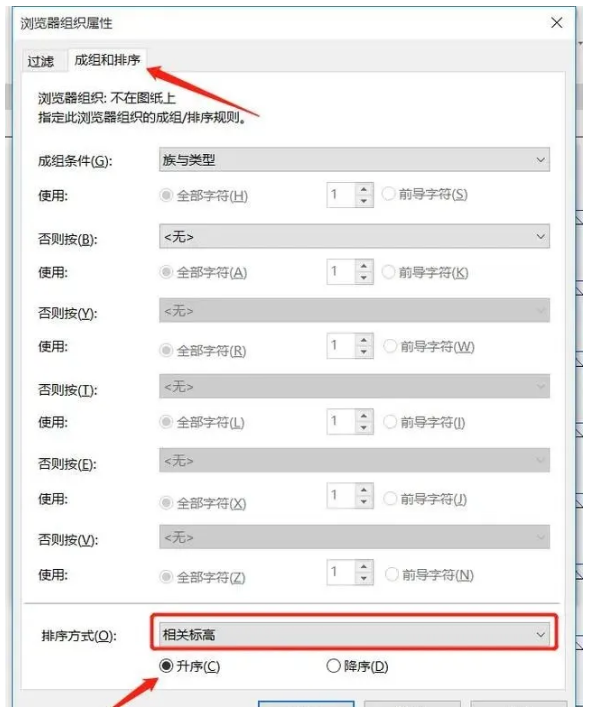

    Step4.在成组和排序一栏中,将排序方式修改为相关标高,类型选为升序。

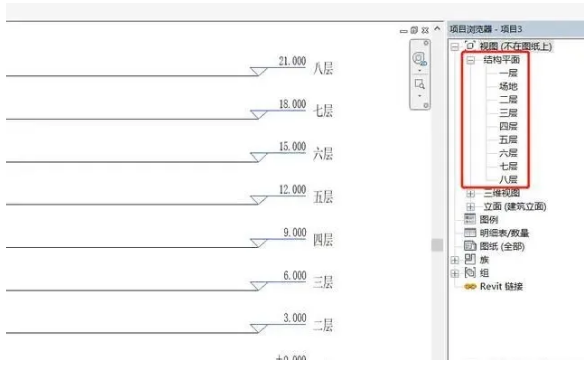

    Step5.完成以后项目浏览器中的标高就会按照实际楼层高度进行排序啦。

    本节内容大家学会了吗?




Revit幕墙网格怎么画?Revit幕墙网格如何不规则划分

    “有小伙伴私信小编说是在做项目中经常会碰到在画幕墙时竖梃的划分总是达不到图纸要求的那样,只能在幕墙属性编辑里按照固定距离或者数量划分,没法做不规则划分,今天小编就来跟大家探讨一下这个问题”

    接下来我们就一起来操作一下吧!

    在幕墙类型属性里不管是横向网格还是水平网格都只有四种固定的布局方式(如下图),这四种方式不一定能使用于所有的工程项目,很难达到设计师的设计要求,接下来我们就来看看怎么来自定义划分网格!

    首先,我们绘制一面幕墙(如下图),默认的幕墙是不会有网格划分的。

    接下来我们可以在建筑选项卡里找到“幕墙网格”命令,点击“幕墙网格”后我们会发现有三种放置方式(如下图所示)。

    我们点击“全部分段”(如下图步骤一),然后将鼠标放在幕墙的边缘,我们会发现出现了一条虚线,这条虚线就是幕墙的分割线,注意网格分割线可以通过左右两侧(上下)的数字控制位置。(在这里小编就不固定尺寸了,仅为示意)我们找个位置点一下就形成了幕墙网格。由此我们就可以任意控制网格(竖梃)位置了(如下图所示)。

    接下来我们点击第二个命令“一段”(如下图所示),此时我们会发现分割线只在两个竖梃之间形成,这样我们就能对幕墙表面进行任意划分了(同理分割线位置可以通过数值控制)。

    下图就是小编这里任意绘制的不规则幕墙表面划分,大家可以练习一下。




Revit如何做净高分析?这里有现成的案例!

在BIM咨询项目中,管综深化完成后经常需要做净高分析,净高分析报告往往也是BIM咨询项目的重要成果之一。现如今我们的项目动辄几万、几十万平米,在这种情况下我们该怎么快捷、高效地完成净高分析呢?

今天就以金融中心为例给大家简单介绍一下如何利用Revit自带的分析功能完成机电模型的净高分析。

第一步:复制视图、删除过滤器

我们以4F为例,将提资视图复制出来,修改名称为4F净高检查,同时将过滤器全部删除,这时我们会得到一个没有填充的平面视图。

第二步:添加风管图例

在功能选项卡中找到“分析”>“颜色填充”>“风管图例“,在视图中任意放置一个颜色方案,放置完成后,我们就会发现风管颜色填充变得花花绿绿的了,但很明显这不是我们需要的,接下来我们就要对颜色方案进行修改。

第三步:净高检查方案设置

选中平面图中放置的方案1图例,然后在功能选项卡中找到编辑方案。

视图中弹出编辑颜色方案面板后按下列步骤完成方案的创建。

1、复制一个方案并命名为净高分析方案-风管底部

2、方案定义:修改标题、将颜色选项卡下拉选择底部高程、勾选按范围。

3、按照项目实际净高要求设置参数,例:风管底部不得小于3000mm,小于3000mm时,风管显示红色,大于3000mm显示蓝色。

4、设置完成后,点击确定即可。

通过系统颜色方案可以迅速找到不满足净高的风管,我们可以将不满足净高要求的区域圈出,体现在净高分析报告中。(暖通水和给排水参照上述方法可同样实现管道的净高检查)

此外。颜色方案功能还能应用于其他场景,如制作暖通提资视图。在颜色方案中我们将大于1200mm的风管用颜色填充,将视图复制为提资-喷淋/施工,设计或施工人员拿到图纸后可快速识别出哪些位置需要增设喷头。

方案传递

完成各楼层净高分析方案的设置后,可将方案传递至样板文件中,以后做其他项目时,基于样板文件创建项目文件后,可直接利用已设置好的颜色方案。

以上就是利用Revit自带功能做净高分析的具体内容,你学会了吗!

本文来源:CDADBIM中心




在Revit中如何添加管道断管符号?

在使用Revit建模绘图的过程中,一般情况下会绘制出所有的管道,但由于图纸分割等原因,有时还是可以使用断管符号。

1.新建一个族文件,选用“公制常规标记.rft”作为模板,如图所示。

2.点击“修改”选项卡上的“族类别和族参数”命令,将族类别选择为“管道标记”,并且勾选“随构件旋转”,如图所示。

3.点击“创建”选项卡上的“直线”命令,选择弧线工具在两个参照平面的焦点附近绘制断管符号,如图所示。

4.保存该族文件,然后将其“载入到项目中”。点击“注释”选项卡中“按类别标记”,点击需要添加断管符号的管道,添加在先前步骤中制作的管道标记,如图所示。




Revit外墙怎么装饰?Revit如何快速创建外墙装饰

    文章来源:筑木BIM咨询

    建筑模型很难处理的一部分就是外部的装饰线条,本次小技巧将会以实际图纸出发,介绍三种方法,用Revit快速处理外墙复杂的装饰条,赶快上手学习吧。

    创建之前的准备工作:1、对照立面图、墙身大样图,看懂图纸中墙饰条的位置以及形式;2、将墙身大样图拆分出来,导入Revit描图(当然不拆分也没关系,有尺寸就行);3、创建墙身大样的轮廓族。

    方法1:用建筑-墙-墙饰条创建装饰线条;

    Step1:新建墙饰条的类型名称

    Step2:选择之前创建好的“轮廓族”;

    Step3:去三维拾取外墙面,即可完成装饰条的创建。

    方法2:用建筑-构件-内建模型创建装饰线条;

    Step1:创建内建模型类型名称,如创建常规模型,名称为外墙装饰-2;

    Step2:用放样的方式创建墙饰条,拾取路径、选择轮廓、完成

    方法3:修改墙体的垂直结构;

    Step1:选中墙体,编辑类型,新建墙体类型;

    Step2:结构编辑、剖面预览、墙饰条;

    Step3:添加外墙装饰轮廓,修改轮廓属性;

    这就是快速创建外墙装饰条的方法,Revit是功能十分强大的软件,只有你想不到,没有它做不到,多动脑,多思考,关注筑木BIM,带你用最简单的方法、最直接的方式,直击BIM应用点,快速上手BIM,快速成为大拿。




Revit中如何将正多边型参数化

    来源丨益埃毕教育

    在Revit中将正多边形参数化是比较麻烦的,需要做一个嵌套族。下面讲解如何将正多边参数化。

    01、 新建一个公制常规模型,按图纸加好参数,线的两端点与参照平面锁死做成参控的,如图所示。

    02、再新建一个公制常规模型,将刚才建好的族载入到里面放到平面中,然后将相应参数关联到新族中,如图所示。

    03、接着使用阵列模型建载入的族参照平面交点为圆形做360°的圆周阵列,如图所示。

    04、将阵列的两个数值参数化。点击线性标注将尺寸数值显示出来,然后将其余阵列数一起参数化,如图所示。

    05、最后到族参数当中,将之前的参数按图示设置计算公式,如图所示。

    06、就可以通过参数控制多边形的大小和边数了,如图所示。

    -END-




Revit如何创建雨蓬?具体需要哪些步骤?

 Revit如何创建雨蓬?下图可见雨篷的最终创建效果,它由一块玻璃面板和一根护顶结构和两个嵌套族(梁和预埋件)组合而成。

  创建流程

  明确了创建目标,族的创建流程梳理如下:

  1.选择族样板并定义原点。插入点位置,见下图。平面上,应位于雨篷靠墙一侧的中心。立面上,设置“安装高度”,应位于底平面中心。

  2.三维建模。分别在主体族中使用“拉伸”的方式创建玻璃面板和护顶结构,然后单独分别创建梁和预埋件作为嵌套族载入主体族,每个组成部分的建模方式见下图。

  3.参数的设置和关联。

  设置“长度”“材质”类型的相关参数并与模型或参照平面关联。

  4.定制平、立、剖面表达

  通过自定义二维图纸表达,简化平、立、面的三维模型表达。雨篷的所有几何模型均不在平面上显示,而用二维图元“遮罩区域”代替。

  创建步骤

  1、选择族样板并定义原点

  单击AutodeskRevit2014界面左上角的“应用程序”按钮→“新建”→“族”,选择“公制常规模型,rft”族样板。单击绘图区域中的系统默认的两个参照平面,在“属性”对话框的“其他”列表中,保证“定义原点”被勾选,这两个参照平面的交点就会作为族的插入点/原点。

  2、绘制相关参照平面并标注尺寸

  在“参照标高”平面视图中,单击功能区中“创建”→“基准”→“参照平面”,在绘图区域中添加新的参照平面。然后,单击“注释”→“尺寸标注”→“对齐尺寸标注”,选取两侧参照平面,进行尺寸标注,见下图。

  继续使用“对齐尺寸标注”,依次选择长度3000左侧参照平面→参照平面“中心(左/右)”→长度3000右侧参照平面,并单击标注上出现的“EQ”字样,见下图。

  【提示】EQ符号表示应用于尺寸标注参照的相等限制条件,参照之间会保持相等的距离。如果一侧参照移动,则另一侧参照也将随之移动一段固定的距离。

  切换至“视图”→“立面(立面1)”→“右”视图,,继续添加新的参考平面并添加标注,具体尺寸见下图。

  3、创建玻璃面板几何形体

  单击功能区中的“创建”→“形状”→“拉伸”,在“修改I创建拉伸”选项卡上单击“绘制”→“矩形”按钮,以相应的参照平面为边界绘制一个长3400宽2000的矩形轮廓,将矩形边界与参照平面对齐并锁定,见下图。单击“模式”面板上的按钮“完成编辑模式”。

  切换至“视图”→“立面”→“右”视图,将其顶面上下边界与参照平面对齐并锁定,见下图。

  4、创建护顶结构几何形体

  在“右视图”中,同样使用“拉伸”功能,单击“绘制”面板上的“(圆形)”按钮,在选项栏的选中“半径”并设置(半径)值为20,然后以在绘图区中绘制一个圆形,见下图。

  选中绘制的圆形,勾选“属性”→“中心标记可见”,再将显示出来的中心标记即圆心与参照平面对齐并锁定,见下图。单击“模式”面板上的按钮“完成编辑模式”。

  切换至“视图”→“立面”→“右”视图,将其左右边界与相应参照平面对齐并锁定,见图。

  5、新建族类型和设置基本族参数。

  单击功能区中“创建”→“属性”→“族类型”,打开族类型对话框。单击右侧“族类型”中的“新建”按钮,在“名称”对话框中输入“标准”,作为族类型的名称,单击“确定”,见下图。

  同样在“族类型”对话框,单击右侧的“参数”中的“添加”按钮,打开“参数类型”对话框。见图,在“参数数据”中将名称设为“护顶宽度”并确认其参数类型是“长度”,参数类型为“类型”,单击“确定”。

  然后在其参数“值”中输入3000,见图。

  按以上方法创建如下族参数,见表。

  6、关联参数

  尺寸关联。在“参照标高”平面视图中,选取尺寸标注3000,在激活的选项卡“标签”栏中选取“护顶宽度”参数,见图。

  按此方法“雨篷.rfa”将参数与尺寸都关联起来,见下图。

  材质关联。在“参照标高”平面视图中,选中雨篷的护顶结构,在“属性”对话框中单击“材质和装饰”→“材质”右侧的“关联族参数”按钮,见图,在“关联族参数”对话框中选择“护顶结构材质”,单击“确定”。同样的方法,为雨篷的玻璃顶板附材质。

  7、创建嵌套族:梁。

  选择族样板并定义原点。此步骤具体操作类似玻璃面板,同样选择“公制常规模型.rft”,原点设置见下图。

  “梁“的几何形体的创建同样使用“实体”拉伸功能,在此不再详述。以下简单介绍梁的四个空心圆孔的绘制。打开“右“立面视图,单击功能区中的“创建”→“空心形状”→“空心拉伸”,在“修改I创建拉伸”选项卡上单击“绘制”→“圆形”按钮,在相应位置连续绘制四个半径为20的圆形轮廓并与相关参照平面锁定,见下图。

  单击“”完成创建。下图可见梁被自动剪切。

  【提示】以上介绍的方法可以直接创建空心模型并实现自动剪切。除此之外,也可以通过先创建实体模型再转成空心的方式,实现实体和空心的相互转换。选中实体,在“属性”对话框中将“实心”转为“空心”,见图。

  但用此方法创建的空心模型并不能自动剪切实体模型,这时可以单击“修改”→“剪切”→“剪切几何图形”,先选中被剪切的实体再选中空心,就可以实现剪切了。

  8、创建嵌套族:预埋件

  创建预埋件同样用实体拉伸的空心拉伸结合的方式,见下图,其原点位于模型的几何中心,在此不赘述预埋件的创建过程

  9、将嵌套族载入到主体族中。

  在创建完成的“梁”的族编辑界面中,单击“修改”→“载入到项目中”将其载入“雨篷”主体族中。将其拖入打开雨篷的参照平面视图的绘图区域中并放置在相应位置,锁定其中心线及边界与相应的参照平面,见下图。

  切换至“右”立面视图,并将其上边界与玻璃面板底部参照平面对齐并锁定,见下图。

  重新切换回“参照平面”视图,选中该梁,单击“修改l常规模型”选项卡中的“镜像—拾取轴”按钮,单击参照平面“中心(左/右)”做镜像复制。再次选中该梁,单击“复制”按钮,复制一个梁并将其几何中心位于“中心(左/右)”参照平面上。同样锁定这三个梁的中心线及边界和相关参照平面,见下图。



  10、嵌套族与主体族关联

  单击项目浏览器“族”→“常规模型”→“梁”,双击类型“梁”,打开“类型属性”对话框,单击“其他”列表下“梁宽度”右侧按钮,打开“关联族参数”对话框,与参数“梁宽度”关键,见图。

  同理,按照下表分别将“梁”的相关参数与“雨篷”的相关参数关联在一起。

  接下来,参照步骤9,10将嵌套族预埋件载入到雨篷中并进行参数关联,

  11、雨篷的平面表达设置

  打开“默认三维”视图,选中玻璃面板,单击其“属性”对话框中“图形”下,“可见性/图形替换”的“编辑”,打开“族图元可见性设置”,取消勾选“平面/天花板平面视图”,见图。同理,按此方法将其它三维几何模型都不在平面上显示。

  切换至“参照平面”视图,单击“注释”→“详图”→“遮罩区域”,选择“矩形”工具,并设置子类别为“2D(投影)”,在绘图区域中绘制遮罩区域,并将其边界线与相关参照平面进行锁定,见图。

  12、子类别设置

  单击功能区“管理”→“设置”→“对象样式”,打开“对象样式”对话框,单击“修改子类别”下“新建按钮”,新建一个名称为“面”的子类别在“常规模型”下,见下图。同样的方法新建另一个子类别“结构”。

  然后,在绘图区域中选中“护顶结构”,在其“属性”对话框中的“标识数据”下将“子类别”设为“结构”。同理,选中“玻璃面板”将其“子类别”改为“面”。注意,对于嵌套族(梁、预埋件)的子类别,需要在嵌套族中新建子类别并做设置,这样加载到主体族中,主体族会自动继承嵌套族的子类别设置。

  13、保存

  为便于根据缩略图快速搜索族,保存前切换至三维“上-前-后”视图,“1:20”显示比例,“着色”显示模式,“中等”精细程度。然后,单击“应用程序菜单”→“保存为”→“族”,保存族文件,命名为“雨篷.rfa”,单击“确定”。雨篷族的创建就完成了。

  【提示】为了减小族的文件量,保存前可以单击功能区中“管理”→“设置”→“清除未使用项”,选取需要清除的项目,单击确定。

  14、项目中的应用

  打开1F平面视图,在“项目浏览器”中选中“常规模型—雨篷”,直接拖到绘图区域楼层平面上的相应位置,最终添加效果见下图。




BIM技巧|Revit项目如何保存为网页文件?Revit项目导成html文件的方法

背景

我们用 Revit 做好项目后,要反馈给客户或者领导,如果只提交模型,则可能因为他们没有安装revit或不会使用revit,就造成很多的不便,其实他们只是想看一下大概的成果。那么这个痛点如何解决呢?这里我们不妨把项目保存为 html 文件(也就是网页格式的文件),这样的话打开查看就很方便了。

方法

1、我们先打开咱们要导出的文件;

2、点击左上角的「R」,然后依次选择「导出」→「图像和动画」→「图像」;

3、在弹出的对话框里进行设置,我们先点选「所选视图/图纸」然后可以点击后面的「选择」按钮选择要导出的视图和图纸,然后,要记得勾选「为每个视图创建附带HTML链接页面的可浏览网站」这个选项,再者根据我们对图片质量的要求就图像尺寸和格式进行设置;

4、导出完成后,我们就可以在网页中打开这个revit项目文件了。

后记

这里我们导出的实际上只是各视图和图纸的静态图片而非模型,这样的好处在于网页帮我们把每个视图每张图片排列组合归类整齐方便查看,而如果再搭配一个云端的三维模型效果会更好,这时我们可以采用 Viewer 来实现。


来源:FreeBIM

作者:乔永斌




Revit线条粗细设置怎么做?Revit中五种线宽的设置该如何区分?

    文章来源:GreenBIM

    实战日记为GreenBIM+中心(GB+中心)小鲜肉团队结合BIM实践经验,拿出不可告人的,不对,不轻易公开的压箱底心得日记,呕心沥血编撰而成,实用又走心,谁看谁知道。还包含干货教程和新技术讲解哦~

    Revit中五种线宽的设置该如何区分?

    在开始一个项目之前,我们应该做些什么准备工作?第一步就是制作适合国家制图标准的项目样板。简单的理解,就是在Revit中我们需要将平立剖等图纸的显示设置成我们习惯的样子,以及出图打印时,各部分图元的线宽是我们制图规范所要求的线宽。而这一步所完成的样板文件可以供我们以后在其它项目中重复使用,从而避免重复的工作。

    Revit中控制视图显示的方法是非常丰富的,就拿线宽设置来说,笔者就找到了五个跟线宽有关的设置。初学者很容易被这么多的设置选项搞混。今天就带大家认识这五种设置方式分别如何使用。下面我们来看看这五种设置都是什么。

    1、【管理】-【其他设置】-【线宽】

    此处的线宽设置是其他四种线宽设置的基础。Revit分别为模型对象、透视视图、注释对象各设置16种线宽。其中针对模型对象可以针对不同的比例为每种线宽设置不同的宽度值。

    根据应用者最常用的出图方式,应该设置不同组合的线宽。例如打印大幅面硫酸图晒图,和打印小幅面图纸成册相比线宽值的设置应该有所不同。合理的线宽值要在实际应用中逐步调试。

    2、【管理】-【对象样式】

    “对象样式”的设置是保证除线图元外其它图元外观样式的关键,它的设置体现在整个项目所有视图中。前面介绍的“线宽”设置成果应用于此。

    3、【视图】-【可见性/图形】(或者快捷键VV)

    此处的线宽设置只针对当前视图,并且能够优先替换上面讲到的【对象样式】的设置。这样我们就可以做到在不同视图中同种图元拥有不同线宽显示。

    4、【视图】-【可见性/图形】-右下角【截面线样】式勾选并点击编辑

    此处对线宽的设置是针对当前视图中墙等特殊图元的,它可以控制墙的结构层、保温层、面层等拥有不同的线宽显示。截面线样式的设置是优先于所有的线宽显示设置的。以一段复合墙为例:

    1)下图为没有勾选截面线样式的墙的显示:

    2)下图为勾选了截面线样式墙的显示:

    5、【管理】-【其它设置】-【线样式】

    线样式是用来设置线图元显示外观的关键。例如可以设置项目中的模型线、详图线的宽度颜色以及线型图案。




BIM技巧|Revit是什么软件?Revit参数化指的是什么?

Revit(即RevIt,有加速引擎的意思)是由Autodesk公司推出的BIM核心建模软件(BIMAuthoringSoftware),前身是美国RevitTechnology公司推出的ReviseImmediately软件,是三维设计软件中的旗舰软件。由于AutoCAD软件几十年来的绝对影响力,Revit引入我国后,迅速占领绝大部分国内市场,形成了以Revit为主导的BIM体系,促进建筑行业向数据化和参数化的方向迈进。

Revit包含Architecture(建筑)、Structure(结构)和MEP(机电设备)三大模块,其中Architecture模块使得建筑设计师能够精确地表达他们的设计理念并将设计思路具现化,设计师可以在单一的软件环境中实现一整套完整项目的三维表达,同时在同一个三维草图上快速地修改模型,建筑师也可以使用Revit完成日照分析、能耗分析和工程量的统计等工作。Structure模块为结构工程师提供了参数化的结构构件库,同时能够对相应模型进行承载力和合理性分析,为方案的可行性和可靠性检验提供支持,提高了设计师的工作效率。对于电气、暖通、给排水等设备工程师而言,MEP模块的使用一方面可以促进设备专业和建筑结构专业的协同工作,大幅度的减少由于专业壁垒导致的设计误差,另一方面Revit中各种设备族库的使用也能够简化设备工程师的工程流程,方便设备参数的变更以及设备信息的统计。

参数化设计是Revit的一个重要思想,它分为两个部分:参数化图元和参数化修改引擎。Revit中的图元都是以构件的形式出现,并通过形态参数进行驱动,而参数保存了图元作为数字化构件的所有信息。参数化修改引擎提供的参数更改技术,使得用户对设计对象或文档部分所做的任何改动,都可以自动地在其他相关联的对象里反映出来,每一个构件都通过一个变更传递引擎互相关联。构件的移动、删除和尺寸的改动所引起的参数变化会引起相关构件的参数产生变化,任一视图下所发生的变更都能参数化地、双向地传播到所有视图,以保证所有图纸的一致性,不需要逐一对所有视图进行修改,从而提高了工作效率和工作质量。

杨亿 深圳大学

仅供学习交流 版权归原作者所有




Revit项目信息应该如何填写?

在今天的revit入门级小教程中,我们就一起来认识一下Revit项目信息这个选项,其中,教程的重点就是:Revit项目信息怎么写?接下来,一起来看看Revit项目信息使用教程吧!

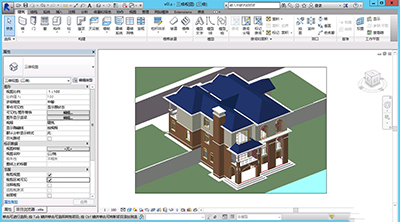

Revit

Revit项目信息:

单击“管理”选项卡

“设置”面板

“项目信息”。

在“实例属性”对话框中,指定下列内容:

能量设置。指定用于定义导出到gbXML文件的值的参数。

项目发布日期。

项目状态。

客户名称。

项目地址:单击“编辑”,在文本框中输入地址,然后单击“确定”。

项目名称。

项目编号。

单击“确定”。

项目信息包含在明细表中,该明细表包含链接模型中的图元信息。还可以用在图纸上的标题栏中。




Revit中项目单位的用法

在Revit中,可以直接将现实生活中对应的元素(如柱子、墙等)放进模型中。当模型建立完成,可以产生各种图纸、平面图、立面图、3D图以及明细表等。在Revit模型中,所有图纸、平面图、立面图、3D图以及明细表这些讯息及信息都是出自于同一个建筑模型的数据库。在视图和明细表操作时,Revit将收集模型相关的讯息及信息,并且同步这些讯息及信息。Revit参数化修改引擎可以自动同步这些讯息及信息及修改这些讯息及信息。

  在Revit中导入CAD,拾取的轴网时会出现有很细小的误差,此时该如何解决呢?有时尺寸标注显示是整数的构件往往带有很细小的尾数。在通常情况下这些尾数可以忽略。但是输出在施工图的时候这些尾数往往会影响出图表达,此时该如何解决这个问题。

  1、首先点击“管理”选项卡中“设置”面板下的“项目单位”命令。在弹出的对话框中选择“长度”命令。然后设置成如图所示样式,点击确定。

  2、绘制轴网,如图所示。

  此时修改标注的单位尾数,有两种方法:

  第一种:选中尺寸标注,在其类型属性中,将尺寸标注**一个新类型出来,点击“单位格式”,并勾选使用项目设置,如图所示。

  第二种:选中尺寸标注,在其类型属性中,将尺寸标注**一个新类型出来,点击“单位格式”,将其舍入改为“3个小数位”,如图所示。

  3、设置完成后可以发现临时尺寸标注是带有三位小数,如图所示。

  Revit中项目单位的用法的意义:通过学习上述文章,可以学习到Revit软件中项目单位的设置,以及项目单位设置的作用:添加多位小数时方便进行检查,而尺寸标注为正整数方便出图。

【来源:CAD吧】




如何在Revit中对出图图层的设置?关于Revit中出图图层的设置

在Revit出图时,通常需要设置图层,以方便施工方查看。例如施工方通过图纸统计构件数量过程中,可以将其它系统隐藏,进行单一系统构件数量。那么在导出图纸过程中,怎么设置分图层导出呢?下面进行讲解。

1、首先点击左上角Revit图标,选择以DWG格式导出CAD图纸,如图所示。

3、此处以风管图纸导出设置为例。在页面中找到风管,点击图层修改器中的“添加/编辑”按钮,如图所示。

4、选中系统类型并添加到右侧,如图所示。

5、在右侧风管一栏分隔符位置添加分隔符“-”然后点击确定即可完成风管以系统类型区分图层的导出设置,如图所示。

意义:实际工程中CAD图纸可以按着不同系统进行分图层,方便查看,那么其他的电气、管道同样也可以使用上述方法进行图层的设置。




revit内建族和可载入族有什么区别?Revit中可载入族、系统族和内建族有什么不同?

    族是组成项目的构件,同时也是参数信息的载体。族根据参数(属性)集的共用、使用上的相同和图形表示的相似来对图元进行分组。一个族中不同图元的部分或全部属性可能有不同的值,但是属性的设置(其名称与含义)是相同的。

    Revit中使用的族可分为:可载入族、系统族和内建族。

    可载入族:使用族样板在项目外进行创建的RFA文件,可以载入到项目中,也可作为嵌套族加载到其他族中,其本身具有高度可自定义的特征,可载入族是用户最经常创建和修改的族。通常使用族编辑器根据各种族样板创建新的构件族,还可对现有的族进行复制和修改。可载入族可以位于项目环境之外,不仅可以载入项目,从一个项目传递到另一个项目中,而且如果需要还可以从项目文件保存到用户设定的族文件库中,方便创建其它项目的时候使用。本文档主要介绍的就是可载入族的创建。

    系统族:已经在项目中预定义,并且只能在项目中进行创建和修改的族类型(比如墙、楼板、天花板、风管、管道等,系统族还包含项目和系统设置,而这些设置会影响项目环境,并且包含诸如标高、轴网、图纸和视口等图元的类型。可以复制和修改现有系统族,但不能创建新系统族。例如在项目中选择墙体,点击属性面板的编辑类型可在此编辑族类型)。它们不能作为外部文件载入或创建,也不能保存到项目之外的位置,但可以在项目和样板之间复制、粘贴或者传递系统族类型信息。

    内建族:在当前项目中新建的族,它与之前介绍的可载入族的不同在于,内建族只能储存在当前的项目文件里并使用,不能单独存成RFA文件,也不能载入到别的项目中使用。
















Revit室内设计的好处体现在哪些方面?

在传统的建筑设计中,CAD软件已经不能满足设计需求了,因此,在BIM技术出现后,越来越多人开始使用Revit软件,那么Revit室内设计的好处体现在哪些方面?



好处一:设计结果的可视化

传统CAD设计往往停留于2D图纸层面,一般需要专业的人员或者具备一定建筑知识的人员才能够看懂,尤其对于室内设计来说,例如门、窗、天花板、桌椅板凳、大理石地面等等,在2D图纸中都只是符号或者标记。通过引入Revit之后,通过软件建立的3D可视化模型,可以把这些元素以真实的面貌呈现在工程各方的面前,改善各方的沟通环境,对整体的效果、性能等进行全面了解。方便大家制定出最佳的设计方案,还可提高客户的体验,促进成单。

好处二:细节处理的能力强

2D图纸上我们看到的室内细节都是点、线、面以及元素的符号,表现力有限,即便是专业人士也会因为细节关注不到或者处理不到位,造成错、漏、缺等问题,为后期施工造成了隐患。现在可以通过Revit软件所建立的3D可视化模型实现全部可视化,大大提高细节的表现力,例如灯光、建筑构件的材质、饰面、固定装置等都可以一一进行展现。运用软件的模拟功能和渲染功能等,处理平时很难把握或者观察到的细节,制定出更加详细的设计流程或者施工图,大大降低后期改造的风险,早做出明智的决策。

好处三:成本计算的准确性

2D环境中计算建筑成本是一个非常困难的问题,往往依靠的就是人员的经验。像室内设计这种细节多、变量多、数据支持力度有限、信息量匮乏等问题,造成成本浪费现象极为普遍。现在可以运用Revit所建立的数据模型进行可靠地计算面积和材料数量,进而编制精确的预算,避免订购多余的材料或不必要的材料,这样就降低了项目的整体成本。有了精确的面积才能精确地预算地毯、壁纸、吊顶或饰面的面积。大大降低了成本浪费,同时还可以生成明确的精细表,为后期做数据支撑。




在Revit中不能选中图元的都会有哪些原因?

在Revit中不能选中图元的都会有哪些原因?在使用Revit,经常有用户发现不能选中图元了,这时我们首先就要来看一下软件界面右下角的几个选项是否选择正确。


  自左向右分别为:

  1.选择链接

  选择链接及其图元。当链接不能选择时,首先就要开一下该功能是否已经开启。


  2.选择基线图元

  可在视图的基线中选择图元。该项开启时,可选择基线范围内的图元,例如,当基线设置为标高1时,你在标高2也可以选中标高1上的图元。关闭后,则不可以这样选择。

CAD怎么删除图层?无法在 AutoCAD 中删除图层要怎么办?

    问题:

    尝试在AutoCAD中删除图形中的图层时,显示以下消息且图层未删除:

    未删除选定的图层。

    无法删除以下图层:

        图层0和Defpoints

        当前图层

        包含对象的图层

        与外部参照相关的图层

    解决方案:

    如果图层上有对象或者对象正在参照图层,则无法删除该图层。

    如果没有此类对象,请使用LAYDEL命令删除图层:

        1.在命令行上输入LAYDEL。

        2.单击“名称”或输入N。

        3.选择图层并单击“确定”将其删除。

     尝试重命名图层,在重命名后,尝试删除图层。

     将无法删除的图层合并到其他图层:

        1.在图层管理器中,选择无法删除的图层,然后单击鼠标右键。

        2.选择“将选定图层合并到…”,然后选择要将无法删除的图层合并到的图层。

    注意:块也可以阻止删除图层。即使将块从模型或图纸空间删除,其定义仍然存在于图形中。块或定义处于打开状态的图层将继续“使用”,直到所有块及其定义被删除和清除为止。
















Revit如何出图?关于Revit出图的六个步骤

BIM出图是在BIM建模、BIM构件信息录入完成后展开的工作。出图的过程也并不是几行字就能讲清楚的,很多细节都要靠大家自己在实践中不断总结,我把Revit出二维图大致分为六个步骤,进行简单介绍。

一、准备工作

二、对模型图元进行尺寸标注、注释说明

(尺寸标注的样式可以到对应的类型属性对话框进行修改);

三、图层设置

(注:1.导出CAD图时,如果模型中的图元颜色没有进行任何设置修改,导入到CAD里面的二维图中图元的颜色会和Revit中设置的图元边框颜色保持一致;

四、图纸的创建

五、图纸布局要求

六、导出图纸

Revit楼梯宽怎么设置?Revit中楼梯的画法

    1.楼梯的类型:

    Revit中楼梯属于系统族,其中有3类型的楼梯:

    分别为“现场浇注楼梯”“组合楼梯”“预浇注楼梯”平时在做项目时一般使用最多的为现场浇筑楼梯。

    2.楼梯绘制的方式:

    楼梯的绘制方式有两种,分别为按构件绘制和按草图绘制。

    区别:草图绘制的楼梯,可以任意调节梯段的宽度,边界形状,可以修改任一个踏板深度以及形状,例如:

    构件绘制的楼梯,只能统一调整梯段的宽度,不能调整梯段的形状,只能统一调整踏板的深度,不能单独的修改一个踏板深度以及形状。

    适用范围:草图方式适合绘制异形楼梯,构建方式适合绘制常规的楼梯,因为项目中的楼梯多为规整楼梯,所以较多的采用构件的方式绘制楼梯。一下属性的介绍均以使用最多的“楼梯(按构件)–现场浇注楼梯”为例。

    3.参数的设置:

    3.1实例属性:实例属性中需要重点掌握图中“限制条件”“尺寸标注”“实际梯段宽度”3个属性的设置。

    “限制条件”用来设置楼梯的高度,依据图纸中楼梯的标高进行设置,如果楼梯相对楼层标高有升降,可以通过修改“底部/顶部偏移”进行设置。

    “尺寸标准”用来设置楼梯的踏板深度,以及所需的踢面数。

    “实际梯段宽度”用来设置楼梯的宽度。

    案例操作:

    (CAD图纸)

    绘制楼梯所用信息:楼梯高2900,踏步数18,踢面高度为161,踏板深度为260。楼梯宽暂定为1200。

    3.2类型属性:类型属性中分4个大块设置,重点只需掌握第二部分“构造”设置。

    3.2.1“计算规则”:用来限制楼梯的参数,模型中的楼梯不满足上述设置的时候,软件会自动提醒报错,当然上述的限制条件也可以修改的。

    3.2.2“构造”用来设置楼梯的梯段厚度、踢面、踏板及平台的厚度材质等。

    3.2.3“支撑”:支撑中的形式有两种,分别为“梯边梁(闭合)“与踏步梁(开放)”

    3.2.4“图形”用来表现平面视图中楼梯断面的符号,有“单锯齿线”与“双锯齿线”

    (以上为楼梯参数的详细介绍,仅供大家参考学习,关注比目时代,让BIM更具价值!)




【Revit技巧】云线修订明细表,我终于找到了

【Revit技巧】云线修订明细表,我终于找到了


大家好,新一期的分享,来啦!


你知道吗,针对图纸的修订内容,Revit提供了一个非常方便的功能“修订明细表”,可以在图纸中列出所有修订内容,并且能对云线批注进行对应!


但这个功能嵌套的很深,今天我们一起来探索一下如何使用吧!


【Revit技巧】云线修订明细表,我终于找到了


1.新建图纸和标题栏

修订明细表不同于其他的明细表是一个单独视图,而是必须在“图纸”中的“标题栏”中单独创建的明细表,等于进行了2层嵌套,当然这也能基本满足我们的出图需要。首先我们创建一张公制图纸:


【Revit技巧】云线修订明细表,我终于找到了


再将我们需要的视图,放置在图纸图框中:

【Revit技巧】云线修订明细表,我终于找到了



2.修改修订明细表

通常在我们的默认“标题栏”(图框)中都会自带“修订明细表”:

【Revit技巧】云线修订明细表,我终于找到了



如果没有的话,或者希望去修改一些信息,必须编辑“标题栏”族;

双击对应的“修订明细表”(编号、日期、发布者处),进入“修订明细表”编辑;

修订明细表的字段非常有限,只能添加已有字段,不能修改排序和部分格式:

【Revit技巧】云线修订明细表,我终于找到了



3.创建修订明细表

我们只能在“标题栏”族中创建“修订明细表”,创建时可设置排序和格式:

【Revit技巧】云线修订明细表,我终于找到了



注意:在“标题栏”族中创建“修订明细表”只能通过在“项目浏览器”中拖拽到视图来创建。

【Revit技巧】云线修订明细表,我终于找到了



修改后将“修订明细表”载入“标题栏”族;

再将“标题栏”族载入项目,覆盖原参数。


4.修订明细表不显示内容的问题

有时在我们修改字段后,看到新的标题栏中并没有显示内容,这应该是某些插件“标题栏”族文件的bug!

【Revit技巧】云线修订明细表,我终于找到了

此时我们需要撤销上一步动作,重新打开“标题栏”族和“修订明细表”;

选择列然后在上方下拉修改字段,而不是点击“插入”修改字段:

【Revit技巧】云线修订明细表,我终于找到了



这样所有信息就可以正确显示了。

【Revit技巧】云线修订明细表,我终于找到了



5.按每个项目和每张图纸编号的区别

有修订中还有个非常鸡肋的逻辑,在编号中我们可以看到2个选项,分别意义如下

每个项目:修订编号的排序整个项目通用,无论是在哪个视图都是统一的。

【Revit技巧】云线修订明细表,我终于找到了



例如:本项目中3个修订,在所有视图中的编号都是一样的1、2、3

【Revit技巧】云线修订明细表,我终于找到了



每张图纸:修订编号的排序在每个视图是不统一的,只根据当前视图中可见的修订进行编号。

例如:本项目中3个修订,2在当前视图不可见,则修订3的会顶替其成为修订2。

【Revit技巧】云线修订明细表,我终于找到了


这里专注机电BIM知识分享,邀您共同关注!



–END–



机电BIM交流群



机电BIM交流群 诚邀您的加入

欢迎前来与更多同行学习交流分享!

  • QQ交流群

群号:785195057,添加请备注“RevitMEP”

  • 微信交流群

微信号:125736002,添加成功后邀请入群



往期精彩

    【Revit技巧】云线修订编号与标注,你“误入歧途”了吗?

【Revit技巧】如何定义云线的弧长与样式

【Revit技巧】如何修改轴网标头样式和大小?

【Revit技巧】如何解决轴网不可见的问题?

【Revit技巧】如何创建复杂异形轴网?

【分享】机电深化设计与工作流程

【原创】Revit管线综合调整的新方式




【Revit技巧】云线修订明细表,我终于找到了

每一个“在看”都是鼓励

原文始发于微信公众号(Revit MEP):【Revit技巧】云线修订明细表,我终于找到了




上海虹口SOHO全套BIM资料下载(含全部过程实施资料)

本套资料为:上海虹口SOHO全生命周期BIM项目资源-整套(一体化交付)(21.01G),包含相关全部建筑结构机电装修模型,与运维FIM系统的模型、机电设备智能管理系统资料、实施过程变更、全部施工CAD图纸、全部造价相关资料,整套资料极为齐全,极为珍贵。具体内容详见下文:

上海虹口SOHO全套BIM资料下载(含全部过程实施资料)

上海虹口SOHO全套BIM资料下载(含全部过程实施资料)

上海虹口SOHO全套BIM资料下载(含全部过程实施资料)

上海虹口SOHO全套BIM资料下载(含全部过程实施资料)

上海虹口SOHO全套BIM资料下载(含全部过程实施资料)

上海虹口SOHO全套BIM资料下载(含全部过程实施资料)


上海虹口SOHO全套BIM资料下载(含全部过程实施资料)

该文件模型

?

上海虹口SOHO全套BIM资料下载(含全部过程实施资料)

竣工交付BIM材料

上海虹口SOHO全套BIM资料下载(含全部过程实施资料)

上海虹口SOHO全套BIM资料下载(含全部过程实施资料)

进入下面的知识星球内免费下载(推荐),或者点左下角的“阅读原文”获取。

版权归原作者所有

原文始发于微信公众号(海南省BIM中心):上海虹口SOHO全套BIM资料下载(含全部过程实施资料)




深圳平安金融中心全套BIM模型下载(含全专业图纸及模型)

深圳平安金融中心全套BIM模型及图纸(17.5g)下载,包含建筑、结构、机电、幕墙等模型及全套图纸。
平安金融中心(北塔楼)工程是由中国平安人寿保险股份有限公司投资建设。工程位于深圳市福田区益田路和福华路交汇处西南角,总建筑面积约46万平方米,分塔楼、裙楼和地下室三部分,塔楼118层,高600米;裙楼11层,高55米;地下室5层。

深圳平安金融中心全套BIM模型下载(含全专业图纸及模型)

部分模型截图如下:

深圳平安金融中心全套BIM模型下载(含全专业图纸及模型)

深圳平安金融中心全套BIM模型下载(含全专业图纸及模型)

深圳平安金融中心全套BIM模型下载(含全专业图纸及模型)

深圳平安金融中心全套BIM模型下载(含全专业图纸及模型)

深圳平安金融中心全套BIM模型下载(含全专业图纸及模型)

进入下面的知识星球内免费下载,或者点左下角的“阅读原文”获取。(相比上次增加了全专业施工图CAD图纸,请不要跟XX综合服务平台及XX之家的寨版相比)原来已获取的同学重新下载即可,链接不变)

深圳平安金融中心全套BIM模型下载(含全专业图纸及模型)

深圳平安金融中心全套BIM模型下载(含全专业图纸及模型)

深圳平安金融中心全套BIM模型下载(含全专业图纸及模型)

版权归原作者所有

深圳平安金融中心全套BIM模型下载(含全专业图纸及模型)

原文始发于微信公众号(海南省BIM中心):深圳平安金融中心全套BIM模型下载(含全专业图纸及模型)




【BIM教学】使用Dynamo在曲面上放置文字

前些天微信群有个网友提问怎么在圆形管道或者曲面墙或者上加上文字,网上搜索了不少方法,但不是太粗糙就是太繁琐,不太令人满意。经海南省BIM中心研究后得到完美的解决方法,就是使用REVIT中的贴花,使用教程详见:【BIM教学】REVIT中如何在曲面上放置文字,但这种贴花是二维的(可以加上凹凸材质),并不是真正的三维文字。本着”穷究于理.成就于工“的态度,今天海南省BIM中心使用DYNAMO给大家真正的三维文字。需要DYNAMO源文件的可微信联系xycost获取。
DYNAMO是一个神奇的魔术师,几乎可以用来穷尽REVIT的所有潜力,在我看来是REVIT最重要的插件。Dynamo是以AutodeskRevit为基础的可视化编程平台,用户可以更快的解决三维设计作业流程,驱动模型几何参数和数据库。AutodeskRevit与Dynamo的结合,除了让设计人员在创建视觉逻辑、挑战参数化异形造型概念设计上的奇思妙想得以呈现,在BIM信息交换与分析上也突破既有限制,取代机械化的重复作业,工作效率显著提升!
下面给出完美的制作方法,详见下面的视频:
效果如下,使用ENSCPE 2.5.2.34简单渲染:

【BIM教学】使用Dynamo在曲面上放置文字

【BIM教学】使用Dynamo在曲面上放置文字

【BIM教学】使用Dynamo在曲面上放置文字

公众号其他初中级教学(视频)还有:

一、【海南省BIM中心】REVIT标高和轴网的绘制及修改

二、【海南省BIM中心】REVIT柱及墙的基本操作

三、【海南省BIM中心】REVIT参数化设计演示

四、【海南省BIM中心】REVIT屋顶及楼板的基本操作

五、【海南省BIM中心】REVIT中的图例设计演示

六、【海南省BIM中心】CAD图案填充文件用于REVIT

七、【海南省BIM中心】REVIT中尺寸标注的基本操作

八、【海南省BIM中心】全国BIM等级考试13期第2题解析(视频)

九、【BIM教学】REVIT平面方案设置及展示(视频)

十、【BIM教学】Revit图纸与标题栏的创建与编辑

十一、【BIM教学】全国BIM等级考试1期1题及2题视频演示

十二、【BIM教学】全国BIM等级考试14期一级真题视频演示

十三、【BIM教学】全国BIM等级考试14期二级结构一题视频演示之一

十四、【BIM教学】全国BIM等级考试14期二级结构一题视频演示之二

十五、【BIM教学】REVIT中真正的曲面玻璃幕墙建模方法(中级)

十六、【BIM教学】佛罗伦萨大教堂穹顶的建模方法(中级)

十七、【BIM教学】山坡地形中真实道路系统的建模方法(中级)

十八、【BIM教学】REVIT中艺术楼梯的建模方法(中级)

十九、【BIM教学】REVIT中制作自发光文字

二十、【BIM教学】REVIT中制作艺术花坛

二十一、【BIM教学】如何快速计算幕墙材料及造价

二十二、【BIM教学】利用体量快速生成全玻璃曲面住宅设计方案(中级)

二十三、【BIM教学】如何制作自适应铝板幕墙族(中级)

二十四、【BIM教学】环形剧场舞台的建模实践(中级)

二十五、【BIM教学】瑞士劳力士中心的建模实践(中级)

二十六、【BIM教学】参数化百叶窗的制作

二十七、【BIM教学】REVIT中树状柱的建模实践(中级)

二十八、【BIM教学】巴洛克式栏杆在REVIT中的建模实践(中级)

二十九、【BIM教学】用REVIT制作参数化的滑动门(中级)

三十、海南省BIM中心】REVIT中生成双曲抛物面结构(中级)

三十一、 【BIM教学】如何在REVIT中建立真正的道路标线

三十二、【BIM教学】REVIT中几种特殊类型板的建模实践

三十三、【BIM教学】enscape在REVIT中应用基础教学

三十四、【BIM教学】REVIT中任意形状楼梯的绘制教学

三十五、【BIM教学】全国BIM等级考试一级十二期真题解析

三十六、【BIM教学】全国BIM等级考试一级十三期真题解析

三十七、【BIM教学】第十五期BIM一级考试试题真题解析(视频)

三十八、【BIM教学】REVIT中如何在曲面上放置文字

原文始发于微信公众号(海南省BIM中心):【BIM教学】使用Dynamo在曲面上放置文字




滨州沪滨眼科医院全套BIM资料下载(含PPT视频模型)

滨州沪滨眼科医院全套BIM资料下载(含PPT视频模型),山东省建筑设计院正向设计作品(部分),模型比较精细,基本达到施工图级别。容量2.7G。

视频介绍如下:



滨州沪滨眼科医院BIM应用汇报
滨州沪滨眼科医院全套BIM资料下载(含PPT视频模型)

工程简介

滨州沪滨眼科医院距用地中心采用对称式的建筑布局形式,端庄稳重,其中南面门诊楼4层,北面病房楼11层,建筑面积21000平方米,建筑高度49.4米,建筑整体采用米白色干挂石材局部玻璃幕墙,有虚有实,建筑体量曲直结合、虚实对比,使得建筑形象端庄而不失活泼,稳重而不失灵动,医院主入口采用弧形设计,通透活泼让人眼前一亮,开敞的院前广场能更好的组织和分散医院人流,晶莹的弧形钢结构雨篷让入口更加优美、灵动。医院门诊大厅两层通高设计,垂直交通、直观可见,大厅采用暖白色乳胶漆饰面、白色石膏板吊顶、米灰色大理石地面,色彩温馨,提供良好的就医环境。

滨州沪滨眼科医院全套BIM资料下载(含PPT视频模型)

滨州沪滨眼科医院全套BIM资料下载(含PPT视频模型)

滨州沪滨眼科医院全套BIM资料下载(含PPT视频模型)

二、各专业BIM建模

建筑、结构、水电暖各个工程分工明确,通过工作集建立实时协作,从建筑主体到结构主要构件、从设备机房到各类管线有条不紊地进行建模,本次设计的主要指导思想:将建筑的功能布置与流线组织放在优先考虑的位置,贯彻以人为本、尊重生命的原则,将绿色建筑、生态建筑及可持续发展的理念引入到设计中,创造低能耗、高舒适的空间环境。

前瞻性的设计:医院的发展模式随社会的发展变化而变化,从设计层面,应该为医院的发展预留空间。功能布置与流线组织:一层正对门诊大厅为验光配镜中心,左侧为一级功能区CT、DR。右侧为小儿诊区,流线简洁清晰、一目了然。二层以集中候诊区为中心,左侧为眼科诊室,右侧为检验科急诊室。三层以屈光治疗中心,以耳鼻喉科诊室为主要功能,此外,还布置有弱视训练中心及办公功能。四层为中心手术室及中心供应室,手术室流线严格按照空间洁净程度进行划分,病房标准护理单元将护士站、医护工作区置于两个垂直交通的中间,缩短医护人员看护流线,提高工作效率。

滨州沪滨眼科医院全套BIM资料下载(含PPT视频模型)

结构设计与建模:依据地质和工程的性质综合考虑,本工程主楼采用桩筏基础,裙楼采用柱下桩承台基础,本工程主楼采用现浇钢筋混凝土框架剪力墙结构,抗震措施按抗震设防烈度八度考虑,主楼采用框架剪力墙结构,抗震等级主楼框架二级,剪力墙一级,裙楼采用框架抗震墙结构,框架等级为三级,抗震墙二级,工程由于开大洞形成的跃层柱及大旋转的关键性构件,采用性能化设计,抗震性能目标定为C级,对于大洞口设计时,采用洞口周围的板加厚及梁加大、配筋相应增加的措施。楼板超长结构设计,设计时提高楼板构造配筋率,每30米设施工后浇带,采用收缩比小的水泥控制混凝土配合比,采用碎石骨料配制混凝土。

滨州沪滨眼科医院全套BIM资料下载(含PPT视频模型)

滨州沪滨眼科医院全套BIM资料下载(含PPT视频模型)

机电专业BIM模型:机电专业管线布置是一个系统工程,首先根据结构梁的布置,制定给排水、暖通、电气的管线排布草图,初步商定各管道标高,然后进行专业建模,在同步模型中,每层协调合作解决管线碰撞问题,其中管线综合最复杂的区域是地下机房层和病房层。

滨州沪滨眼科医院全套BIM资料下载(含PPT视频模型)

三、BIM应用成果

虚拟漫游:通过门诊大厅、病房标准单元、地下室机房的漫游,理清了病员和医生的流线关系,也清晰看到了院中管线布置。

冲突检测:其中地下一层碰撞点408个,包括管道和梁的碰撞,标准层的碰撞检测到通明管道、排水管道和次梁的碰撞,通过修改管线标高,消除碰撞。

三维管线综合:是BIM技术中最有现实价值的功能,主要管线碰撞和净高的问题,尤其是医院走廊区域的管道,下面就要通过提高分析和竖向优化来分析医院的管线排布问题,竖向净空优化:以地下一层管线为例,通过颜色区分标高情况,绿色表示标高大于4米的区域,蓝色大于4米小于3.5米的区域,红色标高为小于3.5米的区域。全区管线最为复杂的区域剖面能够清晰看到管廊内各类管线的布置情况。

统计分析:由于模型使用的各类族都有其相应参数,统计分析较传统CAD更能细致表示工程量清单,建筑的明细表包括房间、窗、门的明细表,结构的明细表包括墙、柱、梁的明细表,设备的明细表包括管道、风管、机电设备的明细表,电器明细表包括电缆、桥架和电信设备的明细表。

施工模拟:通过建立任务文件,用Navisworks软件导入数据源,指定工程名称、任务类型,并赋予相应的墙、柱、梁、板,可进行初步的施工模拟,并生成模拟动画。

建筑出图:Revit中完成的图纸,通过导出CAD功能,设置导出图层、线型和颜色,导出CAD并完成打印,同时可导出建筑的立面、剖面、楼梯大样楼梯剖面以及墙身大样图。

滨州沪滨眼科医院全套BIM资料下载(含PPT视频模型)

滨州沪滨眼科医院全套BIM资料下载(含PPT视频模型)

滨州沪滨眼科医院全套BIM资料下载(含PPT视频模型)

应用的思考

不神话BIM,软件永远只是辅助工具,最核心的永远都是人的专业知识和管理水平的提高,行业人员从CAD走向BIM设计应逐步从局部应用走向全面应用,市场的需求、甲方的需要是指引BIM发展的直接力量,标准的建立才能指引BIM行业健康有序发展,BIM是一个建设信息化的过程,信息化的方方面面,BIM是一种方法及如何运用信息化的手段来进行建设活动。

滨州沪滨眼科医院全套BIM资料下载(含PPT、视频、模型等)

进入下面的知识星球内免费下载(推荐),或者点左下角的“阅读原文”获取,或者公众号首页回复“眼科医院”即可。

滨州沪滨眼科医院全套BIM资料下载(含PPT视频模型)

版权归原作者所有

滨州沪滨眼科医院全套BIM资料下载(含PPT视频模型)

滨州沪滨眼科医院全套BIM资料下载(含PPT视频模型)




XX花园BIM全专业正向设计出图应用

丰鼎花园BIM全专业正向设计出图应用 – 2021年广州市建筑信息模型(BIM)正向设计示范工程 公司介绍 COMPANY INTRODUCTION 项目介绍 PROJECT INTRODUCTION 项目策划 PROJECT PLANNING 目录 CONTENTS 应用创新 APPLICATION INNOVATION 成果总览 OVERVIEW OF ACHIEVEMENTS 总结展望 SUMMARY AND PROSPECT 公司介绍 01 时代中国控股有限公司简介 02 广东弘业建筑设计有限公司简介 Part 1 时代中国控股有限公司简介 0 中国领先的城市发展服务商,业务主要覆盖 住宅开发,城市更新、产业运营、商业运营、社 区服务、家具家装、未来教育等领域。 时代中国控股持续深耕粤港澳大湾区,并逐 步布局长三角、长江中游、成渝城市群等高增长 潜力区域。 广东弘业建筑设计有限公司简介 HY Guangdong Architects&Engineers ltd. Brief Introduction 广东弘业建筑设计有限公司是一家 综合性建筑工程技术服务机构,也是 时代中国的战略供应商。 弘业团队 弘业理念 0 团队技术力量雄厚,设计团队规模达到 坚持以独创研发为原则,致力于通过先 300人以上,其中拥有注册人员30人, 进的设计生产方式变革引领行业发展, 中级职称82人,高级职称12人。专业涵 开发自研设计和算量工具,建立运营数 1 盖方案创作、建筑、结构、设备、景观、 据标准,打造自动化设计团队,逐步推 弘业品牌: 规划、室内、造价咨询等专业。 动设计师从图纸生产者向数据生产者转 创立于1987年,是对建筑工程的建造与 型,通过数字化技术实现对建筑领域的 使用全过程提供策划、规划、设计、分 全生命周期管理。 析与施工管理等专业服务的综合性建筑 技术服务机构,拥有建筑行业(建筑工 程)甲级资质。 02 03 项目介绍 01 项目概况 02 项目区位 03 BIM应用点 Part 2 项目介绍 项项目目概概况况 时代中国广州增城中新镇丰鼎项目,总建筑面积58.2万平方米,包含住宅、商业、 小学、幼儿园、运动馆和地下车库。 项目介绍 项目区位 丰鼎项目地块位于增城市新新公路东侧。本项目分为南北两个地块。项目周边有高速入口,可直达广州,计划兴建 小学、幼儿园、商业、体育场所等一系列配套,区位优势突出。




【BIM工具】CAD快速看图完全和谐版下载,永久使用无年费

注:CAD快速看图VIP无限制版是一款方便且强大的看图软件,基本上兼容市面上所有版本的AutoCAD的图纸查看,软件不大,打开速度快,而且无需安装任何字体也不会遇到字体打开乱码的问题。本软件特别适合对图纸没有太多编辑需求的专业 ,比如造价、施工、监理等。

重要:图纸保存、电脑同步、同事共享方法:点击观看视频讲解

会员按钮右键菜单

【BIM工具】CAD快速看图完全和谐版下载,永久使用无年费【BIM工具】CAD快速看图完全和谐版下载,永久使用无年费

会员功能动图演示(按照会员按钮中功能排序)

一、提取文字(点击图片查看动图)

【BIM工具】CAD快速看图完全和谐版下载,永久使用无年费

注意事项:

1、左键框选完整的一段话或一句话。

2、有些图纸文字看上去像文字,其实是线段,这种无法提取。例如pdf转过来的图纸。

3、最新版5.7.4.53版本可以在模型和布局中提取文字了。

4、可以给该功能设置快捷键,方便使用。

二、提取表格(点击图片查看动图)

【BIM工具】CAD快速看图完全和谐版下载,永久使用无年费

注意事项:

1、左键框选完整的表格外边线。

2、有些图纸文字看上去像文字,其实是线段,这种无法提取。例如pdf转过来的图纸。

3、最新版5.7.4.53版本可以在模型和布局中提取表格了。

4、可以给该功能设置快捷键,方便使用。

三、弧长(点击图片查看动图)

【BIM工具】CAD快速看图完全和谐版下载,永久使用无年费

注意事项:

1、左键点击弧线(鼠标放在弧线上会变成白色小方块),然后左键点击放置测量结果。

2、有些图纸弧线看上去像弧线,其实是多段线拟合,这种无法测量。

3、可以给该功能设置快捷键,方便使用。

四、点到直线的距离(点击图片查看动图)

【BIM工具】CAD快速看图完全和谐版下载,永久使用无年费

注意事项:1、左键点击一个点,然后左键点击一条线,左键点击放置测量结果。

五、连续测量/查看分段长度(点击图片查看动图)点此查看视频讲解

【BIM工具】CAD快速看图完全和谐版下载,永久使用无年费

注意事项:

1、遇到直线点击直线端点,遇到弧线点击弧线本身,测量结束请点击右键,然后再点击左键放置测量结果。

2、如果是弧线,那么鼠标会变成白色小方块,点击会自动识别,如果是其他多段线拟合的,鼠标是黄色小方块,需要慢慢点击测量。

3、遇到断开的线段,请点击端点进行捕捉,然后在继续测量。

4、查看分段长度只能用于连续测量的结果。

六、修改单个标注属性/高亮显示(点击图片查看动图)

【BIM工具】CAD快速看图完全和谐版下载,永久使用无年费

注意事项:

1、该功能用于修改快速看图的标注,不能修改原图纸的内容。

2、将鼠标放在快速看图的标注上,会自动高亮显示标注范围方便查看。

3、点击快速看图标注,可以修改这个标注的颜色,文字大小,比例等。

七、外部参照管理(点击图片查看动图)

【BIM工具】CAD快速看图完全和谐版下载,永久使用无年费

注意事项:

1、外部参照就是在A图纸打开的时候,调用B图纸也一起显示。这个B图纸就是外部参照。(示例中有2张外部参照)

2、在快看里查看外部参照的方法是:打开A图纸–会员按钮–外部参照管理。

3、仔细看好参照的名称,点击前边的更改文件路径,找到对应参照图纸,点击打开(参照有可能在其他文件夹,仔细找找)。

4、如果没找到参照,找甲方或者设计院要。

5、图纸有外部参照,先点击VIP按钮–外部参照管理–加载好所有外部参照(已加载的无视)–点左上角绑定所有参照并另存。打开新图纸,再进行后续转t3、布局转模型、分图、导图算量软件等操作。

八、面积(含弧线)(点击图片查看动图)(点此查看视频讲解

【BIM工具】CAD快速看图完全和谐版下载,永久使用无年费

注意事项:

1、遇到直线点击直线端点,遇到弧线点击弧线本身,回到起点闭合自动结束测量(也可以点右键,自动从最后一点到起点闭合结束测量),然后再点击左键放置测量结果。

2、如果是弧线,那么鼠标会变成白色小方块,点击会自动识别,如果是其他多段线拟合的,鼠标是黄色小方块,需要慢慢点击测量。

3、遇到断开的线段,请点击端点进行捕捉,然后在继续测量。

4、当图纸单位是mm时,可以点标注设置按钮里最后一个功能,以平方米显示结果。

九、测量圆(点击图片查看动图)

【BIM工具】CAD快速看图完全和谐版下载,永久使用无年费

注意事项:

1、左键点击圆,然后左键点击放置测量结果。

十、测量角度(点击图片查看动图)

【BIM工具】CAD快速看图完全和谐版下载,永久使用无年费

注意事项:

1、左键点击2条线,然后左键点击放置测量结果。

十一、CAD图显示灰色(点击图片查看动图)

【BIM工具】CAD快速看图完全和谐版下载,永久使用无年费

注意事项:

1、主要用来查看标注位置,再次点击即可恢复图纸颜色。

十二、天正图纸转换(转t3)(点击图片查看动图)

【BIM工具】CAD快速看图完全和谐版下载,永久使用无年费

注意事项:

1、转t3主要是将天正的特殊元素转成普通元素,能让其他软件识别。再算量软件无法识别图纸的时候,可以尝试转t3后在导入。但并不是转t3可以解决所有的算量软件无法导入问题,如果转t3后还无法导入算量软件,建议咨询算量软件工作人员。

2、图纸有外部参照,先点击VIP按钮–外部参照管理–加载好所有外部参照(已加载的无视)–点左上角绑定所有参照并另存。打开新图纸,再进行后续转t3、布局转模型、分图、导图算量软件等操作。

3、遇到其他转换出错等问题,点击工具栏客服–人工客服寻求帮助。

十三、图纸版本转换(点击图片查看动图)

【BIM工具】CAD快速看图完全和谐版下载,永久使用无年费

注意事项:

1、图纸有外部参照,先点击VIP按钮–外部参照管理–加载好所有外部参照(已加载的无视)–点左上角绑定所有参照并另存。打开新图纸,再进行后续转t3、布局转模型、分图、导图算量软件等操作。

2、遇到其他转换出错等问题,点击工具栏客服–人工客服寻求帮助。

十四、图纸分割导出(点击图片查看动图)

【BIM工具】CAD快速看图完全和谐版下载,永久使用无年费

注意事项:

1、首先点击选择区域,左键框选一个想要导出的范围,然后点击导出图纸。

2、图纸有外部参照,先点击VIP按钮–外部参照管理–加载好所有外部参照(已加载的无视)–点左上角绑定所有参照并另存。打开新图纸,再进行后续转t3、布局转模型、分图、导图算量软件等操作。

3、遇到无法分割、导出失败等问题,点击工具栏客服–工客服寻求帮助。

十五、布局转模型(点击图片查看动图)

【BIM工具】CAD快速看图完全和谐版下载,永久使用无年费

注意事项:

1、图纸有外部参照,先点击VIP按钮–外部参照管理–加载好所有外部参照(已加载的无视)–点左上角绑定所有参照并另存。打开新图纸,再进行后续转t3、布局转模型、分图、导图算量软件等操作。

2、布局中测量,以及布局转模型后的测量,都会有比例问题,请先设置好比例,再进行测量。用法:打开图纸–点击工具栏“比例”按钮–选择已知线段的起点和终点(一般选轴线)–按提示输入这段线的实际长度–点确定–正常测量即可。

3、遇到无法转出、转出失败等问题,点击工具栏客服–工客服寻求帮助。

十六、设置快捷键(点击图片查看动图)

【BIM工具】CAD快速看图完全和谐版下载,永久使用无年费

注意事项:

1、快捷键可以是单独的字母、数字,也可以是ctrl、alt、shift和字母、数字的组合。

2、快捷键如果是单独的字母(比如W),请在英文输入状态或者大写开关打开的情况下激活,中文输入状态下,无法激活。其他数字、或者组合快捷键可以在任何输入状态下激活。

以搜狗输入法为例,且快捷键设置为单独字母W:

【BIM工具】CAD快速看图完全和谐版下载,永久使用无年费:此状态为中文输入法,直接按W,是无法激活的。

【BIM工具】CAD快速看图完全和谐版下载,永久使用无年费:此状态为英文输入法,直接按W,是可以激活的。

搜狗输入法的中英文切换按键为shift,也就是在激活单独字母的快捷键时,需要先将中文输入状态改成英文输入状态。

十七、图形识别(点击图片查看动图)(点此查看视频讲解

【BIM工具】CAD快速看图完全和谐版下载,永久使用无年费

注意事项:

1、请在模型中使用该功能。如想在布局中使用,请先用布局转模型功能,转出去再使用。

2、选择图形时,可以左键框选,也可以左键点击选择,灵活运用。

3、识别的结果,可以导出到excel中。位置在图形识别按钮中的查看已识别列表。

十八、图纸对比(点击图片查看动图)点击查看视频讲解

【BIM工具】CAD快速看图完全和谐版下载,永久使用无年费

注意事项:

1、图纸对比功能需要联网使用,没有网络或者离线状态是无法使用的。最新版支持2019及以下版本图纸显示。

2、对比完成后可以点击图纸前边的对勾,来控制2张图纸的显示与否。

3、2张图纸的图框位置不重叠,可以使用设置基准点来将2张图纸重叠,方便对比。

4、你也可以打开同一张图纸2次,使用设置基准点来进行不同楼层之间的对比,详见上方视频讲解。

5、图纸对比也可以对比布局中的图纸哦。

十九、画直线(定长)(点击图片查看动图)

【BIM工具】CAD快速看图完全和谐版下载,永久使用无年费

注意事项:

1、按shift可以开启/关闭正交功能,用来画出水平、垂直的线。

2、输入的长度单位是跟图纸单位一致的。看轴线的距离来确定图纸单位。

3、该功能画出的直线,可以和图纸已有的线条产生交点,并在后续的测量中可以捕捉。

二十、编号文字(点击图片查看动图)

【BIM工具】CAD快速看图完全和谐版下载,永久使用无年费

注意事项:

1、此功能在“文字”功能下拉菜单中

2、数字可以选择在文字前、文字后两种位置

3、文字功能标注的文字可以用“文字查找功能”查找定位和统计数量

4、标注设置里可以提前设置文字大小及颜色

二十一、查找快看添加的文字(点击图片查看动图)

【BIM工具】CAD快速看图完全和谐版下载,永久使用无年费

注意事项:

1、打开文字查找功能后,一定要勾选上“本软件添加的文字标注”

2、只能查找文字功能下拉菜单中添加的文字,包括“单行/多行/编号文字”

3、标注设置里可以提前设置文字大小及颜色



CAD快速看图完全和谐版下载

进入下面的知识星球内免费下载(推荐),或者关注本公众号后首页回复“快速看图“即可下载。


版权归原作者所有

【BIM工具】CAD快速看图完全和谐版下载,永久使用无年费

原文始发于微信公众号(海南省BIM中心):【BIM工具】CAD快速看图完全和谐版下载,永久使用无年费




重庆某广场全套BIM建筑施工图纸下载,含巨量节点大样

一、工程概况

重庆来福士广场位于两江汇流的朝天门,由世界知名建筑大师摩西·萨夫迪设计,由新加坡凯德集团投资,总建筑面积超过113万㎡。是国内第一个真正意义上BIM正向设计的超级工程,本次给大家带来全套BIM建筑施工图纸,含巨量节点大样图。

该项目由8座修长塔楼+商业裙楼+300m长空中水晶连廊组成,是一个集住宅、办公楼、商场、服务公寓、酒店、餐饮会所为一体的城市综合体,设置了地下停车场、地铁站、公交中转站和码头。

重庆某广场全套BIM建筑施工图纸下载,含巨量节点大样

二、图纸展示

重庆某广场全套BIM建筑施工图纸下载,含巨量节点大样
重庆某广场全套BIM建筑施工图纸下载,含巨量节点大样
重庆某广场全套BIM建筑施工图纸下载,含巨量节点大样
重庆某广场全套BIM建筑施工图纸下载,含巨量节点大样
重庆某广场全套BIM建筑施工图纸下载,含巨量节点大样
重庆某广场全套BIM建筑施工图纸下载,含巨量节点大样


三、节点展示

重庆某广场全套BIM建筑施工图纸下载,含巨量节点大样

重庆某广场全套BIM建筑施工图纸下载,含巨量节点大样

重庆某广场全套BIM建筑施工图纸下载,含巨量节点大样

重庆某广场全套BIM建筑施工图纸下载,含巨量节点大样

重庆某广场全套BIM建筑施工图纸下载,含巨量节点大样

重庆某广场BIM正向设计全套建筑施工图下载

进入下面的知识星球内免费下载(推荐),或者点左下角的“阅读原文”获取。

版权归原作者所有

重庆某广场全套BIM建筑施工图纸下载,含巨量节点大样

原文始发于微信公众号(海南省BIM中心):重庆某广场全套BIM建筑施工图纸下载,含巨量节点大样
