1项目背景

项目意义：湫坡头（陕甘界）至旬邑公路（以下简称本项目）是国家高速公路银百线（G69）陕西境段的重要组成部分，是咸（阳）旬（邑）高速向北的继续延伸，并与甘肃省规划的甜水堡至罗儿沟圈高速公路相接。本项目对陕甘宁革命老区经济振兴，国家和陕西省高速公路网完善，区域优势资源开发以及红色旅游资源开发均具有十分积极的促进作用。

地理位置：本项目路线起于甘肃境内正宁县花园村以北，支党河特大桥甘肃岸桥头（右幅K295+761）与银百线甜水堡经庆城至永和高速公路顺接（=甘肃段右幅K295+760.831），终点位于陕西境内旬邑县赤道社区西南侧与已建银百线咸旬高速路相接，并通过终点赤道枢纽立交与G3511荷宝线旬邑至凤翔段高速公路相接，路线全长24.939公里。

2项目包含的内容

1.实景模型

实景航拍及模型提交

2. 建模

支党河特大桥、梁渠沟大桥、太村产业园1-4号桥、文家村中桥、 新丰桥、 于家沟畔桥、 老虎渠 ，甜水沟桥，15座天桥   分离式立交两座

3. 交叉工程建模

赤道枢纽立交道路，6座匝道桥（BK0+768.49匝道桥，CK0+546匝道桥，CK0+789.5匝道桥，CK1+001.59匝道桥，DK0+530.2匝道桥，FK0+574.94匝道桥），湫坡头立交道路，一座匝道桥（E匝道桥）

4.道路工程

DTM 模型，路线建模，施工便道建模，主路道路，主路防撞护栏，主路以及匝道标线

5.涵洞，通道部分

30处涵洞，20处通道

6.土建模型

第七册第三册-综合楼，第七册第四册-机修间，第七册第四册-加油站，第七册第四册-设施配套房，第七册第四册-宿舍楼

7.钢筋部分建模

支党河特大桥，梁渠沟大桥

3桥梁建模概述

4BIM模型成功总览

实景模型：采用CCMaster、CCEngine、CCViewer、Microstation联合制作实景模型，模型精度高、可多角度漫游查看、且桥梁模型可导入实景模型中。

三维桥梁模型：模型使用Microstation、PowerCivil、OpenBridegeModeler软件建模，箱梁几何尺寸与图纸一致，保持桥墩模型与设计一致，可视化混凝土量。

三维钢筋模型：利用ProStructures、Microstation进行建模，保持钢筋直径、间距与图纸一致；既能批量导出工程量，也能根据需求，分部位查看；还可导入桥梁模型中，生成截面图。

5施工应用

工程量统计-快速提量：墩身混凝土方量查看

工程量统计-快速提量：道路工程量统计

图纸问题：以下是匝道入口，发现主线与匝道高程存在2米多的差距

图纸问题：以下是特大桥主墩，发现前后图纸尺寸矛盾

图纸问题：以下是中桥桥墩，发现系梁标高存在问题

施工模拟

6项目总结

本项目BIM技术应用的开展与探索，达到了预期项目组设定的目标要求，提升了工作效率及各参建单位的利益，为后期工程BIM技术的应用积累了宝贵的经验。

一、梁的钢筋计算规则及公式

1、梁钢筋的计算公式

直钢筋净长=L-2C；弯起钢筋净长=L-2C+2×0.414（0.268或0.577）×弯起高度；弯起钢筋两端带直钩净长=L-2C+2×0.414（0.268或0.577）×弯起高度+2×（梁高-保护层厚度×2）；

2、多跨梁钢筋的计算公式

（1）首跨钢筋的计算：上部贯通筋长度＝通跨净跨长＋首尾端支座锚固值

端支座负筋长度=设计构造长度+端支座锚固值；下部钢筋长度＝净跨长＋左右支座锚固值

（2）中间跨钢筋的计算：中间支座负筋长度=两边跨设计构造长度＋中间支座值；

（3）箍筋：箍筋长度＝（梁宽－2×保护层+2 d）×2＋（梁高-2×保护层+2 d）×2＋14 d或24 d

箍筋根数＝（梁净长-100MM）/设计间距+1，加密区另计。

（4）腰筋、拉筋、吊筋应按构造要求计算其长度。

二、现浇板钢筋的计算方法与公式

现浇板筋主要有：受力筋（单向或双向，单层或双层）、支座负筋、分布筋、附加钢筋（角部附加放射筋、洞口附加钢筋）、撑脚钢筋（双层钢筋时支撑上下层）。

（1）受力筋长度=轴线尺寸+左锚固+右锚固+两端弯钩（如果是Ⅰ级筋）；根数＝（板净长-100MM）/布筋间距＋1

（2）负筋长度=负筋长度+左弯折+右弯折；

负筋根数＝（布筋范围-扣减值）/布筋间距＋1

（3）分布筋长度=负筋布置范围长度-负筋扣减值；

负筋分布筋根数=负筋的长度/分布筋间距+1

（4）附加钢筋(角部附加放射筋、洞口附加钢筋)、支撑钢筋(双层钢筋时支撑上下层)

根据实际情况直接计算钢筋的长度、根数。

三、混凝土垫层工程量计算规则及公式：

1、条形基础砼垫层计算公式

外墙条基砼垫层体积＝外墙条形基础砼垫层的中心线长度×砼垫层的截面积

内墙条基砼垫层体积＝内墙条形基础砼垫层的净长线长度×砼垫层的截面积

2、整板基础、独立基础垫层的体积

垫层体积＝垫层面积×垫层厚度

四、混凝土基础工程量计算规则及公式

1、条形基础工程量计算及公式

外墙条形基础的工程量＝外墙条形基础中心线的长度×条形基础的截面积

内墙条形基础的工程梁＝内墙条形基础净长线的长度×条形基础的截面积

注意：净长线的计算应砼条形基础按垂直面和斜面分层净长线计算

2、满堂基础工程量计算及公式

满堂基础工程量=满堂基础底面积×满堂基础底板垂直部分厚度＋上部棱台体积

3、独立基础（砼独立基础与柱在基础上表面分界）

(1)矩形基础： V=长×宽×高

(2)阶梯形基础： V=∑各阶(长×宽×高)

(3)截头方锥形基础： V=V1+V2=1/6h1 ×［A×B+（A+a）（B+b）+a×b］+A×B×h2

其中V1——基础上部棱台体积，V2——基础下部长方体体积，h1——棱台高度，A、B——棱台底边长宽，ab——棱台顶边长宽，h2——基础下部长方体高度

五、钢筋混凝土梁工程量规则

1、梁的一般计算公式

梁的一般计算公式＝梁的截面面积*梁的长度按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件所占体积，伸入墙内的梁头、梁垫并入梁体积内。

2、梁长的取法

梁与柱连接时，梁长算至柱侧面，主梁与次梁连接时，次梁长算至主梁侧面。

3、地圈梁工程量

外墙地圈梁的工程量＝外墙地圈梁中心线的长度×地圈梁的截面积

内墙地圈梁的工程梁＝内墙地圈梁净长线的长度×地圈梁的截面积

4、基础梁的体积

计算方法：基础梁的体积=梁的净长×梁的净高

六、钢筋混凝土板的工程量计算

1、一般现浇板计算方法

现浇混凝土板按设计图示尺寸以体积计算。不扣除构件内钢筋、预埋铁件及单个面积0.3m2以内的孔洞所占体积。计算公式——V＝板长×板宽×板厚

2、有梁板系指主梁（次梁）与板现浇成一体

其工程量按梁板体积和计算有梁板(包括主、次梁与板)按梁、板体积之和计算

3、无梁板系指不带梁直接用柱帽支撑的板

其体积按板与柱帽体积和计算

4、平板指无柱、梁而直接由墙支撑的板

其工程量按板实体积计算。

七、现浇砼墙的工程量计算规则及公式

现浇框架结构的剪力墙计算方法

按图示尺寸以m3计算。应扣除门窗洞口及0.3m2以外孔洞所占体积。

计算公式：V＝墙长×墙高×墙厚－0.3m2以外的门窗洞口面积×墙厚

式中：墙长——外墙按L中，内墙按L内（有柱者均算至柱侧）；

墙高——自基础上表面算至墙顶。墙厚——按图纸规定

    配筋图显示了特定结构或构件中所有加强元素的位置。具体的混凝土施工图绘制方法多种多样，而且不同国家甚至不同设计公司都有各自的绘图风格。

    Revit中的钢筋带有可以通过预定义的、用于读取钢筋设置的标签（族）来读取内容的特性，Revit能够自动对其进行标记，您也可以手动标记。

    多钢筋的标注显著改善了钢筋详图设计的流程。多钢筋的标注使您可以通过一条注释对多根钢筋和钢筋设置进行标记。



    您可以通过这些多钢筋的标注，标记某一项钢筋设置中的每根包含以制造和建设所的详细注释的钢筋，由于这项功能，图纸的绘制生成变得顺利很多，生产率也能大幅提高。

    如果您想在Revit中使用这项功能，您需要进入Annotate（标注）选项卡->标记面板，在Multi-Rebar（多钢筋）下，您可以发现如下两个工具：

    AlignedMulti-RebarAnnotation（对齐的多钢筋标注）

    LinearMulti-RebarAnnotation（线型多钢筋标注）

    一旦运行其中某个工具，您只需选择钢筋设置或者个别钢筋，就可以对它们进行单一化标注。像别的选项卡一样，您也可以修改多根钢筋的标注。

    多根钢筋标注族属于Revit的系统族。在TypeProperties（类型属性）中，您可以找到易于配置和调整的标记族和尺寸风格。

机械工业第六设计研究院有限公司: 河南中烟工业有限责任公司许昌卷烟厂易地技术改造项目

图1 河南中烟工业有限责任公司许昌卷烟厂易地技术改造项目鸟瞰图

项目解决方案- Navisworks部分

项目组织

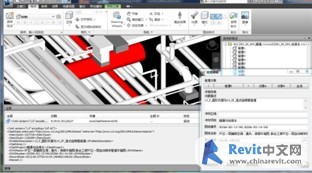

项目设计完毕交付甲方时，采用三维模型综合交付系统进行交付。该软件基于AutodeskNavisworks进行二次开发使项目各参与方能够基于统一的建筑信息模型、跨互联网的协同工作，并以三维模型为信息载体集成项目从设计到竣工全过程的建设资料，最终交付给业主可用于三维运维系统和数字工厂系统集成开发的富含信息的建筑信息模型。功能包括：建筑信息模型和工程图纸通过加密的方式交付；设计院服务器与项目现场服务器实时同步数据，项目各参建单位基于同一数据源协同工作；基于建筑信息模型的建设过程资料采集和归档，在同一视图中关联显示三维模型和二维设计图纸，跨网络的三维设计交底、变更分析及交互式进度模拟 。

设计规范检查及碰撞检测云服务

设计规范检查及碰撞检测云服务按照定时模式或工单模式自动保存并上传Autodesk Revit文件到云端，云端服务依据企业设计规范和预设的碰撞检测规则，调用Autodesk Revit插件和AutodeskNavisworks插件完成设计规范检查和碰撞检测任务，并将生成的报告反馈给设计人员。

“利用欧特克的BIM产品作为软件开发平台，将BIM思想应用于工厂运维管理中，可实现工厂从设计建造到运维阶段的全生命周期的资料信息和空间信息的可视化和智能化管理，避免企业资产流失，同时极大地提高管理效率。”

——机械工业第六设计研究院有限公司 BIM中心副主任、BIM应用开发总负责人 张新生

“通过合理灵活拆分三维模型工作包并关联进度计划，采用进度模拟实现项目进度精确控制，施工工序模拟验证施工方案可行性，为项目管理提供了更多的可视化管理辅助。基于BIM技术的欧特克软件对项目管理确实有极大的助力。”

——机械工业第六设计研究院有限公司BIM施工阶段软件开发负责人 丁金听

“通过公司领导及同事多年来的努力和经验积累，进一步提高了BIM技术在所承接项目的应用水平，实现了一些技术上的突破，为BIM应用于工程建设全生命周期服务奠定了基础。”

——机械工业第六设计研究院有限公司BIM现场经理 卢自超

下面以定制化项目浏览器及工字型钢梁尺寸明细表的建立方法为例，来进一步阐述共享参数的使用方法以及与其他类型参数的异同。

1）场景一：定制化项目浏览器

通过设置项目或共享参数定制化项目浏览器，是参数应用中较为普遍的实践之一，用来管理组织项目浏览器中大量的视图、图纸等。此场景中可使用项目参数也可使用共享参数设置，决定因素是该参数是否需要在不同项目中重复使用。这里以项目参数形式进行设置。进行参数设置的目的是对项目浏览器进行合理的组织管理，以提高工作效率及方便文件管理。因此，需要设置什么样的项目参数、需要几个参数，应该通过分析项目浏览器的组织方式来确定。项目浏览器的组织方式会因项目需求而异，灵活调整。这里假设需要将其分为两个层级，“规程”和“子规程”，以此说明项目参数的设置及使用方法，具体应用会在下节详述。

项目参数设置在项目文件中管理面板下的设置选项中实现。选中项目参数命令，分别增加参数“规程”和“子规程”，确保在参数编辑器中勾选类别“视图”(Views)及“图集”(Sheets)，这一设置可确保该参数会出现在相应的类别对象的属性栏中。

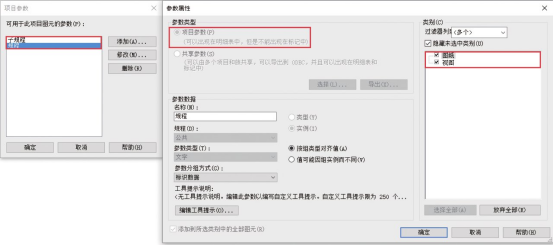

图 3. 8 定制化项目浏览器——定义项目参数

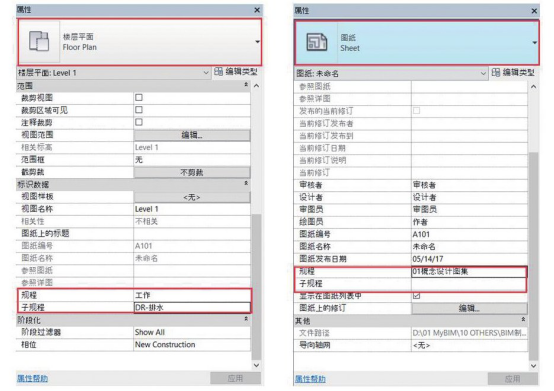

完成设置后，打开任意视图，可发现其属性栏中出现“规程”及“子规程”选项，选中任意图集文件亦然。选择各视图及图集，在属性栏中定义其“规程”及“子规程”属性（见图3.9）。



图 3. 9 定制化项目浏览器——编辑属性栏

不过检查视图浏览器后会发现浏览器依旧呈现初始的默认设置状态，意即Revit并没有以这两个新加入的参数为标准对浏览器内容进行规整，原因是虽然这两个参数已存在于系统中，但Revit并未知用户希望用这两个参数来对浏览器内容分类组织。在视图选项卡的用户界面控制面板中选择浏览器组织(BrowserOrganiztion)，新建类别“浏览器二级分组”，然后该类别的编辑器会自动弹出，在“成组和排序”(Grouping and Sorting)中以先“规程”后“子规程”的排序方式定义分组条件。再次检查视图浏览器，就会发现视图及图集都根据输入的“规程”和“子规程”属性重新进行了排列。

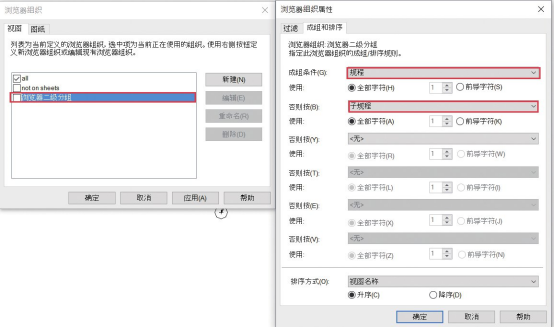

图 3. 10 定制化项目浏览器——浏览器组织属性

2）场景二：制作工字型钢梁的宽度和高度明细表

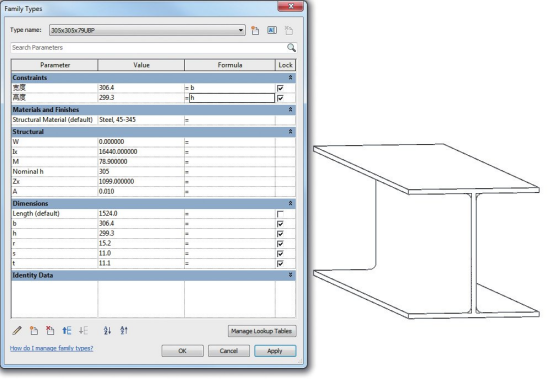

族文件中包含大量族参数，但如表3.2所述，族参数只存在于族文件或项目文件的类型编辑器中，用来驱动族各种属性的变化，并不能用于明细表和标记注释，简而言之，族参数的信息无法统计输出。只有Revit系统默认的内置参数可以直接用于明细表统计和模型标识，这种设置的合理性在于，作为软件开发商，无法面面俱到、巨细靡遗地预测所有项目中需要输出的参数，便只对最具普遍意义的参数进行了内置化。但是在实际应用中，因为项目本身的不同需求，各种信息的输出、分析、标识是必须的，而且这也是业界对Revit推崇备至的原因之一。针对这个问题，解决方法是使用项目参数定义一个以项目需求为核心的新的参数集，也即是一个不同于Revit内置参数集，完全定制化的新的参数集。这个参数集中的参数起到一个桥梁的作用，用来读取族参数中的内容并使其显示在明细表和模型标识中。下面以实例进行说明。

在工字型钢梁的族文件里添加共享参数，第一次新建共享参数系统会要求提供一个文件路径，然后对参数进行添加并分组。共享参数的设置可以非常复杂，关系项目的方方面面；也可很简单，只需满足客户的特定要求。如图3.11所示，新建一个“BIM制图_共享参数”文档，并添加一个结构参数集，两个参数分别是宽度和高度。



图 3. 11 建立共享参数 txt 文件

打开钢梁族类型编辑器，选择添加共享参数，输入文件路径检索到“BIM制图_共享参数”txt文档后，可从中选择宽度和高度两个项目参数并添加到钢梁族中，之后若需接着添加其他项目参数，Revit会自动通过同一文件路径检索到这个txt文档（见图3.12）。接着使用公式使添加的项目参数可以读取族文件中族参数值，即宽度（共享参数）=b（族参数），高度（共享参数）=d（族参数）。b和d是钢梁族文件建立时新建的族参数，并不存在于项目文件中，因此b和d在项目文件的明细表和模型标记中是无法直接显示的，在这里是利用共享参数读取族参数信息，在族文件与项目文件间搭起了一座桥梁。



图 3. 12 在族文件中引入共享参数

将包含项目参数的族导入项目文件中，就可以建立钢梁明细报表（见图3.13）。

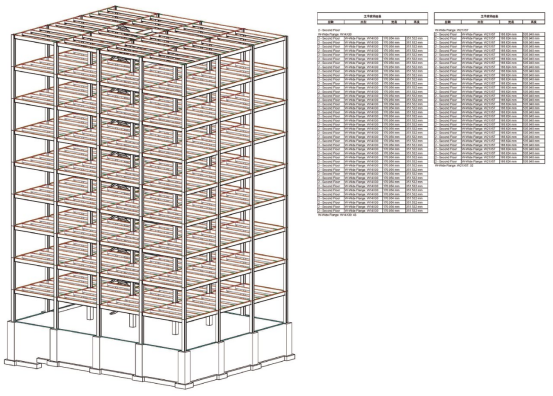

图 3. 13 利用共享参数在项目文件中建立明细表

由此可见，对于Revit模型的数据管理，共享参数文件的建立至关重要，因为Revit虽有基本的内置参数设置，在实际项目运用确实是远远不够。共享参数可理解为建筑信息模型的数据库，一个完善有条理的数据库结构既可以方便信息的输入，也可确保信息的正确导出。这个数据库应该包含什么样的信息应该在项目前期就有大略的框架。比如，这个信息模型的最终目的是项目后期设备的运营维护管理，则共享数据集的建立要考虑有关设备各种参数的加入；又或者模型的建立主要是为了辅助材料送检及灯具测试的，则有关材料及灯具方面的参数设置就需要进一步完善。

共享参数在实现众多功能的同时，也带来相当多的不确定因素，比如命名不规范、不统一，参数信息难以传递；或从公司层面统一内部标准；或在行业内展开合作，由软件厂商与行业组织一起商讨敲定，内置于构件；又或者从政府层面出发，牵头以新的软件平台制订相关标准，业界内各部门则以自适应的方式共同进化，都是值得探讨的问题。

内容出处：《BIM设计软件与制图——基于Revit的制图实践》李一叶 著

仅供学习交流 版权归原作者及出版社所有 如有侵权请联系删除

    来源丨益埃毕教育

    1.在CAD中设计好地板砖造型，注意这里只需要CAD中的线，具体尺寸记住，在CAD中不需要尺寸标注等多余的东西。

    2.根据CAD中的图纸尺寸，在revit中绘制一个有面层的相同大小的楼板，复制一个新的类型，命名为地砖造型。WT平铺两个视图（平面视图和三维视图），使用创建零件命令。

    3.选择图元单击创建零件按钮，使用分割零件命令，进入“修改/分区”草图模式。

    4.单击“编辑草图”进入后，设置工作平面，拾取楼板的表面。将准备好的CAD文件进行导入。注意：导入CAD是在编辑草图时进行导入。

    5.到平面视图中将草图进行移动对齐，然后完成。注意：因为平面视图中零件可见性显示的是原状态，所以平面视图中没有显示零件。

    6.在三维视图中选中需要修改的零件，将通过原始分类的材质取消勾选，进行材质的添加。

    7.进行复制。注意：零件可见性显示零件的是不能进行复制的，需要将零件可见性改为原状态在进行复制即可。













1、新增固定资产价值超过原有固定资产价值3倍以上的建设项目属于新建项目。

2、工程咨询企业资质有效期为3年。

3、流动铺底资金为流动资金的30%，不构成建设项目总造价。

4、企业管理费中的检验试验费不包括新结构、新材料的试验费，对此类检测发生的费用，由建设单位承担，在工程建设其他费用中列支。

5、利润应列入分部分项工程和措施项目中。

6、措施项目费发生在工程施工前和施工过程中。

7、其他项目费中的材料暂估价在清单综合单价中考虑，不计入暂估价汇总。暂列金额不宜超过分部分项工程费的10%。

8、其他项目费的计日工中指施工图纸以外的零星项目或工作所需的费用。

9、在工程量清单招标中，业主承担工程量变动的风险，承包商承担工程价格波动的风险。

10、砂浆、混凝土搅拌机由于按小组配用，以小组产量机械台班产量，不另增加机械幅度差。

11、新建和扩建的单位工程，使用工程单位计价表或建筑工程预算定额。建筑面积在300㎡以下的改建工程（既有拆除工程，又有新建工程）使用房屋修缮工程预算定额或参照建筑工程预算定额。

12、对因承包人原因造成超出合同工程范围施工或返工的工程量，发包人应不予计量。

13、招标人压缩工期天数不得超过定额工期的30%，超过者应在招标文件中明示增加赶工费用。

14、发包人对工程质量有异议，已竣工验收或已竣工未验收但实际投入使用的工程，其质量争议应按工程保修合同执行，竣工决算办理。若未投入使用工程以及停工、停建工程，双方就有争议部分委托进行检测，无争议部分的竣工结算应按合同约定办理。

15、国家基本建设项目竣工决算审计中抽查建筑安装工程结算，抽查面不少于建筑安装完成额15%，抽查重点是超概算金额较大的单位工程。

16、建设工程施工合同主体一般只能是法人。

17、邀标是要约邀请；投标是要约；中标通知书是承诺。

18、监理人无权修改合同，无权减轻或免除合同约定的承包人的任何责任与义务。

19、发包人和监理人均可提出变更。变更指示均通过监理人发出，监理人发出变更指示前应征得发包人同意。未经许可，承包人不得擅自对工程的任何部分进行变更。

20、承包人按竣工结算审核的约定接收竣工付款证书后，应被视为已无权再提出在工程接收证书颁发前所发生的任何索赔。

21、建设工程施工合同无效，但建设工程经竣工验收合格，承包人请求参照合同约定支付工程价款的，应给予支持。

22、建设单位使用工程既是对工程质量的认可。另外，地基基础和主体结构的最低保修期限是工程的合理使用年限，即终身保修。

23、当事人就同设工程另行订立的建设工程施工合同与经过备案的中标合同实质性内容不一致的，应当以备案的中标合同作为结算工程价款的根据。

24、两个以上不同资质等级的单位实行联合共同承包的，应按资质等级低的单位的业务许可范围承揽工程。施工总承包的，建设工程主体结构的施工必须由总承包单位自行完成。

25、评标委员会成员人数为5人以上的单数，由技术、经济（不少于成员总是的2/3）等方面专家组成。

26、条款合同中具有提供格式条款一方免除其责任、加重对方责任、排除对方主要权利等情形的，该条款无效。对格式条款有两种以上解释的，应当做出不利于提供格式条款一方的解释。

27、当事人签订的合同变更或者另行签订的其他协议与经过备案的施工合同在实质性内容上不一致的，以经过备案的合同作为工程结算和审核审核的依据。28、运至施工场地内的工程材料和待安装设备，不论哪方保管，都应由发包方办理保险。

29、周转性材料在消耗定额中，以材料一次使用量表示。

30、筛选法适用于住宅工程或不具备全面审查条件的工程，优点是简单易懂，便于掌握，审查速度快，发现问题快。

31、当建设工程施工合同成立以后客观情况发生了当事人在订立合同时无法预见的、非不可抗力造成的不属于商业风险的重大变化，当事人可以参照情势变更原则请求人民法院变更或解除合同。

32、索赔证据要求具备：真实性、全面性、关联性、及时性、法律效力。

33、经过招投标订立的建设工程施工合同，工程虽经验收合格，但是因合同约定的工程价款低于成本价而导致合同无效，发包人要求参照合同约定的价款结算的，人民法院予以支持。

34、我国管理组织包含三大系统：政府行政管理系统、企事业机构管理系统、行业协会管理系统。

35、对于空间可利用的坡屋顶或顶楼的跃层，当净高超过2.1m部分的水平面积与标准层建筑面积相比达到50%以上时可以计算层数。

36、工程量清单项目编码分级：①附录分类码；②附录章顺序码；③附录节顺序码；④清单项目名称顺序码。

37、转让价格达不到交易时交易地的指导价或者市场交易价70%的，一般可视为明显不合理的低价。

38、2014版新定额中，一类工：85元/工日；二类工：82元/工日；三类工：77元/工日。

39、对建筑结构和工艺简单，工程量较小，分部分项较少的施工图预算宜采用全面审查法（全面、细致、质量高、工作量大、耗费人力和时间）。

40、当工程量清单项目工程量变化幅度超过10%，且其影响分部分项工程费超过0.1%时，应由受益方在合同约定时间内提出工程价款调整要求。

首先，什么是消防给水设施?

消防给水设施是建筑消防给水系统的重要组成部分，其主要功能是为建筑消防给水系统储存并提供足够的消防水量和水压，确保消防给水系统的供水安全。

消防给水设施通常包括消防供水管道、消防水池、消防水箱、消防水泵、消防稳(增)压设备、消防水泵接合器等。

消防给水系统的分类及特点

一、按水压分

1)高压消防给水系统

能始终保持满足水灭火设施所需的工作压力和流量，火灾时无须消防水泵直接加压的供水系统。

2)临时高压消防给水系统

平时不能满足水灭火设施所需的工作压力和流量，火灾时能自动启动消防水泵以满足水灭火设施所需的工作压力和流量的供水系统。

3)低压消防给水系统

能满足车载或手抬移动消防水泵等取水所需的工作压力和流量的供水系统。

二、按范围分

独立消防给水系统

在一栋建筑内消防给水系统自成体系、独立工作的系统。

区域（集中）消防给水系统

两栋及两栋以上的建筑共用消防给水系统。

三、按用途分

专用消防给水系统

消防给水管网与生活、生产给水系统互不关联，各成独立系统的消防给水系统。

生活、消防共用给水系统

生活给水管网与消防给水管网共用。

生活、生产、消防共用给水系统

大中型城镇、开发区的给水系统均为生活、生产和消防共用系统，较经济和安全可靠。

四、按位置分

室外消防给水系统

由进水管、室外消防给水管网，室外消火栓等构成，在建筑物外部进行灭火并向室内消防给水系统供水的消防给水系统。

室内消防给水系统

由引入管、室内消防给水管网、室内消火栓、水泵接合器、消防水箱等构成，在建筑物内部进行灭火的消防给水系统。

五、按灭火方式分

消火栓灭火系统

以消火栓、水带、水枪等灭火设施构成的灭火系统。

自动喷水灭火系统

以自动喷水灭火系统的喷头等灭火设施构成的灭火系统。

六、按管网形式分

环状管网消防给水系统

消防给水管网构成闭合环形，双向供水。

枝状管网消防给水系统

消防给水管网似树枝状，单向供水。

消防给水系统组件

一、消防水枪

1. 室内消火栓的宜配置当量喷嘴直径16mm或19mm的消防水枪，但当消火栓设计流量为2.5L/s时宜配置当量喷嘴直径11mm或13mm的消防水枪；消防软管卷盘和轻便水龙应配置当量喷嘴直径6mm的消防水枪。

2. 室内消火栓的布置应满足同一平面有2支消防水枪的2股充实水柱同时达到任何部位的要求，但建筑高度小于或等于24.0m 且体积小于或等于5000m³的多层仓库、建筑高度小于或等于54m且每单元设置一部疏散楼梯的住宅，以及规范中规定可采用1支消防水枪的场所，可采用1支消防水枪的1股充实水柱到达室内任何部位。

3. 室内消火栓宜按直线距离计算其布置间距，并应符合下列规定：

1）消火栓按2支消防水枪的2股充实水柱布置的建筑物，消火栓的布置间距不应大于30.0m。

2）消火栓按1支消防水枪的1股充实水柱布置的的建筑物，消火栓的布置间距不应大于50.0m。

4. 消防水枪的检查

1）抗跌落性能检查。将消防水枪（旋转开关处于关闭位置）以喷嘴垂直朝上，喷嘴垂直朝下，消防水枪轴线处于水平（若有开关时，开关处于消防水枪轴线之下处并处于关闭位置）三个位置。从离地（2.0±0.02）m高处（从水枪的最低点算起）自由跌落到混凝土地面上。消防水枪在每个位置各跌落两次，然后再检查。如消防接口跌落后出现断裂或不能正常操纵使用的，则判定该产品不合格。

2）密封性能检查。封闭消防水枪的出水端，将消防水枪的进水端通过接口与手动试压泵或电动试验泵装置相连，排出枪体内的空气，然后缓慢加压至最大工作压力的1.5倍，保压2min，消防水枪不应出现裂纹、断裂或影响正常使用的残余变形。

二、消火栓箱

1. 消火栓的启闭阀门设置位置应便于操作使用，阀门的中心距箱侧面应为140mm，距箱后内表面应为100mm，允许偏差±5mm。

2. 室内消火栓箱的安装应平正、牢固，暗装的消火栓箱不应破坏隔墙的耐火性能。

3. 箱体安装的垂直度允许偏差为±3mm。

4. 消火栓箱门的开启不应小于120°。

5. 安装消火栓水龙带，水龙带与消防水枪和快速接头绑扎好后，应根据箱内构造将水龙带放置。

6. 双向开门消火栓箱应有耐火等级应符合设计要求，当设计没有要求时应至少满足1h耐火极限的要求。

7. 消火栓箱门上应用红色字体注明“消火栓”字样。

三、消防接口

1. 内扣式消防接口以扣爪垂直朝下的位置，将消防接口的最低点离地面（1.5±0.05）m的高度，然后自由跌落到混凝土地面上。反复进行5次后，检查消防接口是否断裂，是否能与相同口径的消防接口正常连接。如消防接口跌落后出现断裂或不能正常操纵使用的，则判定该产品不合格。

2. 卡式消防接口和螺纹式消防接口以消防接口的轴线呈水平状态，将消防接口的最低点离地面（1.5±0.05）m的高度，然后自由跌落到混凝土地面上。反复进行5次后，检查消防接口是否断裂，并进行操作。如消防接口跌落后出现断裂或不能正常操纵使用的，则判定该产品不合格。

四、消火栓栓口

1. 同一建筑物内设置的消火栓、消防软管卷盘和轻便水龙应采用统一规格的栓口。

2. 试验用消火栓栓口处应设置压力表。

3. 当消火栓设置减压装置时，应检查减压装置符合设计要求，且安装时应有防止砂石等杂物进入栓口的措施。

4. 消火栓栓口出水方向宜向下或与设置消火栓的墙面成90°角，栓口不应安装在门轴侧。

5. 消火栓栓口中心距地面应为1.1m，特殊地点的高度可特殊对待，允许偏差±20mm。

五、阀门

1. 各类阀门型号、规格及公称压力应符合设计要求。

2. 阀门的设置应便于安装维修和操作，且安装空间应能满足阀门完全启闭的要求，并应作出标志。

3. 阀门应有明显的启闭标志。

4. 消防给水系统干管与水灭火系统连接处应设置独立阀门，并应保证各系统独立使用。

六、减压阀

1. 安装位置处的减压阀的型号、规格、压力、流量应符合设计要求。

2. 减压阀安装应在供水管网试压、冲洗合格后进行。

3. 减压阀水流方向应与供水管网水流方向一致。

4. 减压阀前应有过滤器。

5. 减压阀前后应安装压力表。

6. 减压阀处应有压力试验用排水设施。

消防给水维护日期

消防水源维护管理

口诀：冬日室五温，

月池箱水位，季管网压能，

年表下位量，年池箱材料。

1）冬日室五温

在冬季每天要对消防储水设施进行室内温度和水温检测，当结冰或室内温度低于5℃时，要采取确保不结冰和室温不低于5℃的措施。

2）月池箱水位

每月对消防水池、高位消防水池、高位消防水箱等消防水源设施的水位等进行一次检测；消防水池（箱）玻璃水位计两端的角阀在不进行水位观察时应关闭。

3）季管网压能

每季度监测市政给水管网的压力和供水能力。

4）年表下位量

每年对天然河、湖等地表水消防水源的常水位、枯水位、洪水位，以及枯水位流量或蓄水量等进行一次检测。每年对水井等地下水消防水源的常水位、最低水位、最高水位和出水量等进行一次测定。

5）年池箱材料

每年应检查消防水池、消防水箱等蓄水设施的结构材料是否完好，发现问题时及时处理。

供水设施维护管理

日泵压次油电，周模自启泵录，

月手启泵压容，季测泵出流压。

1）日泵压次油电

每日对稳压泵的停泵启泵压力和启泵次数等进行检查和记录运行情况。对柴油机消防水泵的启动电池的电量进行检测，每周检查储油箱的储油量次。

2）周模自启泵录

每周应模拟消防水泵自动控制的条件自动启动消防水泵运转一次，且自动记录自动巡检情况。

3）月手启泵压容

每月应手动启动消防水泵运转一次，并检查供电电源的情况。对气压水罐的压力和有效容积等进行一次检测。

4）季测泵出流压

每季度应对消防水泵的出流量和压力进行一次试验。

给水管网维护管理

口诀：日源阀外观，

月查阀封链，月电阀电性，

季查外井阀，季放水试验。

1）日源阀外观

每天对水源控制阀进行外观检查。

2）月查阀封链，月电阀电性

每月应对控制阀门铅封、锁链进行一次检查。对电动阀和电磁阀的供电和启闭性能进行检测。

3）季查外井阀，季放水试验

每季度对室外阀门井中进水管上的控制阀门进行一次检查，核实其处于全开启状态。对系统所有的末端试水阀和报警阀的放水试验阀进行一次放水试验。

20个消防给水的常识

1. 可不设备用泵：

（1）建筑高度＜54m的住宅和室外消防给水设计流量≤25L/s的建筑；

（2）建筑的室内消防用水量≤10L/s的建筑。

2.流量扬程性能曲线应为无驼峰、无拐点的光滑曲线，零流量时的压力不应大于设计工作压力的140%，且宜大于设计工作压力的120%。

3.当出流量为设汁流量的150%时，其出口压力不应低于设计工作压力的65%。

4.消防给水同一泵组的消防水泵型号宜一致，且工作泵不宜超过3台。

5.消防水泵应采取自灌式吸水。

6.消防水泵从市政管网直接抽水时，应在消防水泵出水管上设置有空气隔断的倒流防止器。

7.一组消防水泵吸水管不应少于两条，当其中一条损坏或检修时，其余吸水管应仍能通过全部消防给水设计流量。

8.消防水泵吸水管布置应避免形成气囊。

9.消防水泵吸水口的淹没深度应满足消防水泵在最低水位运行安全的要求，吸水管喇叭口在消防水池最低有效水位下的淹没深度不应小于600mm，当采用旋流防止器时，淹没深度不应小200mm（注：高位消防水箱不应小于150mm）。

10.消防水泵出水管压力表的最大量程不应低于其设计工作压力的2倍，且不应低于1.60MPa。

11.消防水泵吸水管宜设置真空表、压力表或真空压力表，压力表的最大量程应根据工程具体情况确定，但不应低于0.70MPa，真空表的最大量程宜为-0.10MPa。

12.消防水泵应确保从接到启泵信号到水泵正常运转的自动启动时间不应大于2min。

13.消防水泵不应设置自动停泵的控制功能，停泵应由具有管理权限的工作人员根据火灾扑救情况确定。

14.消防水泵应能手动启停和自动启动。

15.消防水泵控制柜在平时应使消防水泵处于自动启泵状态，消防水泵控制柜设置在专用消防水泵控制室时，其防护等级不应低于IP30；与消防水泵设置在同一空间时，其防护等级不应低于IP55。

16.消防水泵机械应急启动时，应确保消防水泵在报警后5min内正常工作。

17.室内消火栓系统管网应布置成环状，当室外消火栓设计流量≤20L/s，且室内消火栓≤10个时，除现行国家标准《消防给水及消火栓系统技术规范》(GB50974-2014)第8.1.2条外，可布置成枝状。

18.消防水池的总蓄水有效容积大于500m3，宜设两格能独立使用的消防水池；当大于1000m3时，应设能独立使用的两座消防水池。（高位消防水池大于200m3宜设两格；H＞100m应设两座）

19. 消防水池的有效容积应根据计算确定，但不应小于100m3，当仅设有消火栓系统时不应小于50m3。

20.储存有室外消防用水的供消防车取水的消防水池，应设供消防车取水的取水口或取水井，吸水高度不应大于6m；取水口或取水井与被保护建筑物（水泵房除外）的外墙距离不宜小于15m，与甲、乙、丙类液体储罐的距离不宜小于40m，与液化石油气储罐的距离不宜小于60m，当采取防止辐射热的保护措施时可为40m。

消防给水及消火栓系统高频术语

1、消防水源

向水灭火设施、车载或手抬等移动消防水泵、固定消防水泵等提供消防用水的水源，包括市政给水、消防水池、高位消防水池和天然水源等。

2、高压消防给水系统

能始终保持满足水灭火设施所需的工作压力和流量，火灾时无须消防水泵直接加压的供水系统。

3、临时高压消防给水系统

平时不能满足水灭火设施所需的工作压力和流量，火灾时能自动启动消防水泵以满足水灭火设施所需的工作压力和流量的供水系统。

4、低压消防给水系统

能满足车载或手抬移动消防水泵等取水所需的工作压力和流量的供水系统。

5、消防水池

人工建造的供固定或移动消防水泵吸水的储水设施。

6、高位消防水池

设置在高处直接向水灭火设施重力供水的储水设施。

7、高位消防水箱

设置在高处直接向水灭火设施重力供应初期火灾消防用水量的储水设施。

8、消火栓系统

由供水设施、消火栓、配水管网和阀门等组成的系统。

9、湿式消火栓系统

平时配水管网内充满水的消火栓系统。

10、干式消火栓系统

平时配水管网内不充水，火灾时向配水管网充水的消火栓系统。

11、静水压力

消防给水系统管网内水在静止时管道某一点的压力，简称静压。

12、动水压力

消防给水系统管网内水在流动时管道某一点的总压力与速度压力之差，简称动压。

消防给水系统验收

一、资料验收

系统验收时，施工单位应提供下列资料：

1. 竣工验收申请报告、设计文件、竣工资料。

2. 消防给水及消火栓系统的调试报告。

3. 工程质量事故处理报告。

4. 施工现场质量管理检查记录。

5. 消防给水及消火栓系统施工过程质量管理检查记录。

6. 消防给水及消火栓系统质量控制检查资料。

二、设备验收

1. 消防水泵

消防水泵验收应符合下列要求：

1）消防水泵运转应平稳，应无不良噪声的振动。

2）工作泵、备用泵、吸水管、出水管及出水管上的泄压阀、水锤消除设施、止回阀、信号阀等的规格、型号、数量，应符合设计要求；吸水管、出水管上的控制阀应锁定在常开位置，并应有明显标记。

3）消防水泵应采用自灌式引水方式，并应保证全部有效储水被有效利用。

4)分别开启系统中的每一个末端试水装置、试水阀和试验消火栓，水流指示器、压力开关、压力开关（管网）、高位消防水箱流量开关等信号的功能，均应符合设计要求。

5)打开消防水泵出水管上试水阀，当采用主电源启动消防水泵时，消防水泵应启动正常；关掉主电源，主、备电源应能正常切换；备用泵启动和相互切换正常；消防水泵就地和远程启停功能应正常。

6)消防水泵停泵时，水锤消除设施后的压力不应超过水泵出口设计工作压力的1.4倍。

7)消防水泵启动控制应置于自动启动挡。

8)采用固定和移动式流量计和压力表测试消防水泵的性能，水泵性能应满足设计要求。

2. 稳压泵

稳压泵验收应符合下列要求：

1）稳压泵的型号性能等应符合设计要求。

2）稳压泵的控制应符合设计要求，并应有防止稳压泵频繁启动的技术措施。

3）稳压泵在1h内的启停次数应符合设计要求，并不宜大于15次/h。

4）稳压泵供电应正常，自动手动启停应正常；关掉主电源，主、备电源应能正常切换。

5）气压水罐的有效容积以及调节容积应符合设计要求，并应满足稳压泵的启停要求。

3. 减压阀

减压阀验收应符合下列要求：

1）减压阀的型号、规格、设计压力和设计流量应符合设计要求；

2）减压阀阀前应有过滤器，过滤器的过滤面积和孔径应符合设计要求和规范的的相关规定。

3）减压阀阀前阀后动静压力应符合设计要求。

4）减压阀处应有试验用压力排水管道。

5）减压阀在小流量、设计流量和设计流量的150%时不应出现噪声明显增加或管道出现喘振。

6）减压阀的水头损失应小于设计阀后静压和动压差。

检查数量：全数检查。

检查方法：使用压力表、流量计和直观检查。

4. 干式消火栓系统报警阀组

干式消火栓系统报警阀组的验收应符合下列要求：

1）报警阀组的各组件应符合产品标准要求。

2）打开系统流量压力检测装置放水阀，测试的流量、压力应符合设计要求。

3）水力警铃的设置位置应正确。测试时，水力警铃喷嘴处压力不应小于0.05MPa，且距水力警铃3m远处警铃声声强不应小于70dB。

4）打开手动试水阀动作应可靠。

5）控制阀均应锁定在常开位置。

6）与空气压缩机或火灾自动报警系统的联锁控制，应符合设计要求。

5. 消火栓

消火栓验收应符合下列要求：

1）消火栓的设置场所、位置、规格、型号应符合设计要求和规范规定。

2）室内消火栓的安装高度应符合设计要求。

3）消火栓的设置位置应符合设计要求和本规范第7章的有关规定，并应符合消防救援和火灾扑救工艺的要求。

4）消火栓的减压装置和活动部件应灵活可靠，栓后压力应符合设计要求。

检查数量：抽查消火栓数量10％，且总数每个供水分区不应少于10个, 合格率应为100%。

检查方法：对照图纸尺量检查。

6. 消防水泵接合器

消防水泵接合器数量及进水管位置应符合设计要求，消防水泵接合器应采用消防车车载消防水泵进行充水试验，且供水最不利点的压力、流量应符合设计要求；当有分区供水时应确定消防车的最大供水高度和接力泵的设置位置的合理性。

检查数量：全数检查。

检查方法：使用流量计、压力表和直观检查。

三、系统模拟

系统模拟灭火功能试验且应符合下列要求：

1.干式消火栓报警阀动作，水力警铃应鸣响压力开关动作。

2.流量开关、低压压力开关和报警阀压力开关等动作，应能自动启动消防水泵及与其联锁的相关设备，并应有反馈信号显示。

3.消防水泵启动后，应有反馈信号显示。

4.干式消火栓系统的干式报警阀的加速排气器动作后，应有反馈信号显示。

5.其他消防联动控制设备启动后，应有反馈信号显示。

检查数量：全数检查。检查方法：直观检查。

四、判定规定

系统工程质量验收判定条件应符合下列规定：

1.系统工程质量缺陷应按本规范附录F要求划分。

2.系统验收合格判定应为A=0，且B≤2，且B＋C≤6为合格。

3.系统验收当不符合本条第2款要求时应为不合格。

本文源自微信公众号：宏建智慧建造

当我们做一些模型时，客户要求除了常规的视图外，还要出一张某个节点的爆炸模型图，爆炸的程度为可分辨出单独的零件。

如何在Revit中实现这一目标呢？

01制作模型

首先我们根据对方要求以及CAD图纸在Revit中把这个节点先做出来，下面小编将以框架柱工艺为例说明一下。

02置换图元

选择要炸开的构件，该构件如果是单独的则可以在菜单栏里修改选项卡下找到置换图元，点击它，这时在构件上会出现一个直角坐标系，可以根据需要来移动到合适的位置，也可以在左侧直接输入数值来控制移动，或者是给该构件添加先对应的移动路径。

03炸开模型

如果需要制作爆炸分析模型的构件是一个整体的族，则需要先把它创建成零件，相当于把模型解组，然后先选择单个零件再点击置换图元。把其他的构件重复操作，并移动开来，这样，一个爆炸分析模型就完成了，可以很直观的观察它的结构，位置关系等。

04渲染效果图

最后根据客户需求，调整所需的角度，渲染出爆炸模型图。

【修改】选项卡下的【对齐】（AL）命令相信大家都很熟悉了，点击【对齐】命令之后，要先点击基准线（也就是对齐后的线），再点击对齐线（也就是需要移动的线），这样就能实现对齐了。

【对齐】命令还有几个妙用，我们来看看。

1、柱的布置图

我们建完轴网，想要绘制柱的时候会发现，很多柱（边柱）并非是居中在轴网相交的地方（如下图），去输入偏移量又比较麻烦

这时候，我们可以先将柱子按照图纸的尺寸在轴网相交居中处布置好，然后可以导入【柱结构图】的CAD图纸，通过对齐命令来将柱的位置确定。

2、刻族时的某个类型参数尺寸（对齐+锁定）

例如我们创建一个门族，定义了门框厚度，希望通过修改参数，绘制出来的门框轮廓能根据修改的参数而变，这时，我们就需要用到【对齐】+【锁定】命令，具体操作如下动图所示。

3、固定点位（点与线对齐）

对齐命令不仅限于线与线之间的对齐，点线之间也可以对齐。例如我们想把门族的符号线一端固定在门框上，这时，就可以用【对齐】+【锁定】命令，将此端点锁定在门框边上，具体操作如下动图所示。（选不中点时按【Tab】键）

一、概念类

1、建设工程项目分类：

①按工程性质：新建、扩建、改建、迁建、重建、技改；

②按项目规模：大型、中型、小型；

③按投资用途：生产性、非生产性；

④按建设阶段：筹建、施工、竣工、建成投产；⑤按资金来源：国家内拨款、国家预算内贷款、自筹资金、国内合资、中外合资。

2、单项工程（独立发挥效益）→单位工程（不能独立发挥效益，土建、、暖通工程）→分部工程（土石方工程、砌筑工程）→分项工程（砖基础、砖砌内墙、砖砌外墙工程）

3、工程项目建设程序：项目建议书→可行性研究→初步设计（初步设计是设计的第一阶段）→施工图纸设计→开工准备→工程施工→竣工验收→项目后评价

4、工程两种含义：

①工程投资费用（全部固定资产投资费用）；

②工程价格。

5、职能：预测、控制、评价、控制

6、工程造价管理的含义：

①工程投资费（投资管理）；

②工程价格（价格管理）

7、工程造价控制原理：

①合理设置工程造价控制目标；

②以设计阶段为重点进行全过程工程造价控制；

③采取主动控制；

④技术与经济结合（是控制工程造价最有效手段）

8、造价咨询业的社会功能：

①服务功能（首要功能）；

②引导功能；

③联系功能。

9、设备原价指进口设备的抵岸价（最后价）。

10、进口设备交货方式：

①内陆交货类；

②目的地交货类（卖方风险较大）；

③装运港交货类（FOB）（采用最多）。

11、到岸价CIF（关税完税价）=货价（FOB）+运费+保险费

进口设备抵岸价=货价+国际运费+国外运输保险费+银行财务费+外贸手续费+进口关税+增值税+消费税

12、银行财务费的基础为货价（FOB）

外贸手续费、进口关税的计算基础为到岸价（CIF）

消费税=【货价（FOB）+关税】/（1-消费税率）* 消费税率

增值税的计算基础为到岸价（CIF）+ 进口关税 + 消费税

13、社保及计算基础=分部分项工程费+措施费+其他项目费-工程设备费。

14、定额水平高指单位产量提高，消耗降低，单位产品造价低。

15、工程定额权限：全国统一定额（国家建设行政主管部）→行业统一定额（国务院行业行政主管部门）→地区统一定额（省、自治区、直辖市建设行政主管部门）→补充定额→企业定额（基础性定额，施工企业）。

16、工程建设定额汇总表

17、施工定额由劳动定额、机械定额和材料定额组成。

18、材料消耗定额的确定方法：现场观察法、试验室实验法、统计分析法、理论计算法。劳动定额的编制方法：技术测定法、经验估计法、统计分析法、比较类推法。

19、机械台班折旧费=机械预算价*（1-残值率）*贷款利息系数 / 耐用总台班数

20、预算定额是计算安装产品价格的基础。

21、投资估算各阶段：①项目规划阶段（误差大于±30%）；②项目建议书阶段（误差±30%以内）；③初步可行性研究阶段（误差±20%以内）；④可行性研究阶段（误差±10%以内）。

22、工程造价各阶段比较

23、设计总概算是该工程建设投资的最高限额。设计概算分三级：单位工程、单项工程和建设项目总概算。

24、建筑工程概算的编制方法：

①概算定额法（扩大单价法）；

②概算指标法；

③类似工程预算法。

25、实行工程量清单计价后，招标工程的施工图预算表现为招标控制价（标底），施工企业的表现为投标报价。

26、施工图预算的编制方法分为单价法和实物量法。

27、分部分项工程量清单编制“五统一”：项目编码、项目名称、项目特征、计量单位、工程量。

28、工程量清单项目特征描述的重要意义：用于区分计价中同一清单条目下各个具体清单项目。

29、“t”保留小数点后3位；“m” 、“㎡” 、“m&p3;” 、“kg”保留小数点后2位；“个” 、“件” 、“根” 、“组” 、“系统” ，取整。

30、当招标控制价超过批准的概算时，招标人应将其报原概算审批部门审核。

31、投标报价不得低于工程成本。投标人的投标报价高于招标控制价的为废标。

32、合同价款调整分类：法规变化类、工程变更类、物价变化类、工期索赔类、其他类。

33、索赔费用计算方法：实际费用法、总费用法、修正费用法。

34、竣工结算的编制内容：

①工程竣工资料（竣工图、签证、核定单、工程量增单、设计变更通知）；

②竣工结算说明；

③竣工结算汇总表（各单位工程结算造价、技术经济指标）；

④各单位工程结算表；

⑤各种费用汇总表

35、工程价款的结算方式：

①按月结算；

②竣工后一次结算（工期12个月以内或100万元以下）；

③分段结算；

④其他结算方式。

36、竣工决算由建设单位编制，其内容包括：

①竣工决算报告说明书（建设项目概况、重大事件、工程造价管理采取的措施和效果、财务管理工作的基本情况、经验教训、遗留的问题）；

②竣工决算报表（竣工财务决算报表、竣工财务决算说明书）；

③工程造价比较分析。

37、施工合同的表现形式：

①单价合同（实行工程量清单计价的工程）

②总价合同（建设规模小、技术难度低、工期短且施工图设计已审查批准）

③成本加酬金合同（紧急抢险、救灾以及施工技术特别复杂）。

38、施工合同组成：

①合同协议书（概况、工期、质量标准、签约合同价、合同价格形式、项目经理、合同文件构成、承诺、合同生效条件）

②通用合同条款（一般约定、发承包人、监理人、索赔等等）

③专用合同条款

④附件（承包人承揽工程项目一览表、发包人供应材料设备 一览表、工程质量保修书等11个）

39、合同文件解释顺序：施工合同协议书→中标通知书→投标函及其附录→专用合同条款及其附件→通用合同条款→技术标准和要求→图纸→已标价工程量清单或预算书→其他合同文件

40、索赔费用计算方法：总费用法、修正总费用法、实际费用法

41、工程竣工验收合格的，以承包人提交竣工验收申请报告之日为实际竣工日期。工程按发包人要求修改后通过竣工验收的，实际竣工日期为承包人修改后提请发包人验收的日期。如有争议，可按竣工验收合格之日为竣工日期。若工程未经验收，发包人擅自使用的，以转移占有建设工程之日为竣工日期。

42、施工合同纠纷处理方式：①和解；②调解（建设行政主管部门、行业协会、其他第三方）；③争议评审；④申请仲裁或诉讼（仲裁和诉讼只能二选一）。

43、法律体系的构成：①宪法→②法律（全国人大及其常委会制定，国家强制力）→③法规（行政法规、地方性法规。国务院，省级地方人大）→④规章（国务院部门规章、地方政府规章）→⑤行政性规范文件（各级政府及其所属部门）

44、法律关系的构成：主体、客体和内容。

45、法律责任的类别：

①行政法律责任；

②民事法律责任（只能等于不能高于受害人所受的损失）；

③刑事法律责任（罪罚相当原则）；

④经济法律责任（经济赔偿、经济处罚）

46、招标范围：

①关系社会公共利益、公共安全的大型基础设施、公用事业；

②全部或部分使用国有资金投资或者国家融资的项目；

③使用国际组织或外国政府贷款、援助资金的项目。

47、招标方式：公开招标、邀请招标

48、中标的条件：

①能最大限度的满足招标文件中规定的各项综合评价标准；②能够满足招标文件的实质性要求，并且经评审的投标价格最低，但是低于成本的除外。

49、合同的形式：

①书面形式（合同书、信件和数据电文）；

②口头形式；

③其他形式。

50、合同的内容：

①当事人的名称或者姓名和住所；

②标的；

③数量；

④质量；

⑤价款或者报酬；

⑥履行期限、地点和方式；

⑦违约责任；

⑧解决争议的方法。

51、合同争议解决方式：和解、调解、仲裁、诉讼。

52、担保方式：

①保证（一般保证、连带保证）；

②抵押（土地所有权不能抵押）；

③质押（动产质押、权力质押）；

④留置；

⑤定金（定金数额最多不超过主合同标的额的20%）。

53、代理的种类：委托代理、法定代理、指定代理

二、原则特点类

1、概算定额编制原则：社会平均水平和简明适用。

2、工程造价特点：大额性、个别性、动态性、层次性、兼容性

3、工程量清单计价规范的特点：强制性、实用性、竞争性、通用性

4、施工合同特点：

①标的的特殊性；

②履行期限的长期性；

③内容的多样性和复杂性；

④监督的严格性

5、法律责任的特征：

①强制性（以国家机器为后盾保证其实施）；

②由法律明文规定；

③是不履行法定义务的后果。

6、法律追究责任的原则：

①责任法定；

②责任自负；

③违法行为与法律责任相适应原则；

④责任平等；

⑤重在教育。

7、合同法的基本原则：

①平等、自愿原则；

②公平、诚实信用原则；

③遵守法律、维护社会公共利益的原则；

④依法成立的合同对当事人具有约束力的原则。

8、从事工程造价活动遵循的原则：合法、公正、客观、诚实信用

我们一般处理CAD底图都是用W切块，切出底图之后，再导入到Revit中，但是有时候我们会发现有时候导入的图纸会显示范围过大，或者是显示不全，有些甚至是导入不进去。那么这篇文章就来说说一些处理CAD底图的小技巧。

1、我们打开图纸，需要保证我们要切取的部分都要高亮显示，有锁住的图层需要解锁。

2、双击鼠标滚轮，那么这样我们图纸中的所有线都会显示在平面中，这样我们就可以看到有些无关的线没有删除，如果是直接导入的话，Revit就会显示【范围过大】。那么这个时候，我们要删除这些无关的线，删除之后再次双击滚轮查看，保证当前视图是当前需要切取的底图。

3、移动图纸【1轴】和【A轴】的交点到坐标原点，这样我们导入时就可以选择默认基准【原点到原点】

4、以上步骤的做完了之后，从右下角往左上角框选，输入命令【W】进行写块操作，单位选择【毫米】，保存到相应的路径。

5、导入Revit，相应的设置如下图：

    文章来源：广筑BIM咨询

    如何快速的创建建筑造型

    为了美观以及模型的精细化处理，我们常常需要绘制各种各样的建筑造型，此时就要用到一个比较简单但很重要的族——轮廓族。（轮廓族包含一个二维闭合环形状，可以将闭合环载入到项目中，然后通过相应命令形成相应模型实体。）今天就通过介绍轮廓族的创建步骤及使用方法来给大家分享几个轮廓族的应用场景。

    一、轮廓族的创建步骤

    1、选择族样板

    打开Revit族样板，选择“公制轮廓”样板。

    注：公制轮廓可以用于所有轮廓用途。如果轮廓被强制定义了用途，则不可以用于其他用途。

    2、创建平面轮廓

    在轮廓用途中，常用的功能分别是楼板边和墙饰条，利用这两个命令可以绘制出沿着楼板边缘、墙边缘以及模型线生成的边缘轮廓。下面来创建几个工程项目中比较典型常用的轮廓。

    （1）绘制檐沟轮廓

    图纸

    当轮廓比较复杂时，需要将图纸导入进来作为底图。

    轮廓族与其他族的不同之处在于：

    a.轮廓族的创建界面只有一个视图，即楼层平面;

    b.轮廓族的“创建”选项卡下只有“直线”命令，而没有拉伸、融合、旋转、放样等操作。

    点击直线命令，选择合适的绘制方式，依据CAD底图的尺寸进行轮廓线的绘制。

    檐沟轮廓

    注：选用“拾取线”的绘制方式，将光标放在CAD底图上需要创建的轮廓线上，按Tab键就会高亮显示整条链，然后单击鼠标，轮廓就绘制好了，这个方法是不是很便捷呀。

    （2）飘窗板轮廓

    图纸

    飘窗板结构轮廓

    飘窗板建筑轮廓

    （3）散水轮廓

    3、将轮廓族载入到项目中

    三、轮廓族使用方法

    1、沿楼板水平边缘生成轮廓（例：连廊檐沟）

    （1）在建筑或结构选项卡下选择楼板边，编辑类型，选择正确的轮廓，设置相应材质。

    （2）选择一条楼板边线点击即可生成

    2、沿模型线生成轮廓（例飘窗板）

    当轮廓不用于楼板上时，可以让轮廓沿着模型线生成。

    （1）设置工作平面

    （2）绘制模型线

    （3）使用楼板边命令，单击模型线生成轮廓模型

    3、沿墙边缘生成轮廓（例散水）

    关于“轮廓族”今天就分享到这里，除此之外轮廓族还有非常多的用途，比如创建后浇带、女儿墙、台阶等，需要大家在以后的工作中慢慢总结。







  培训网校课程目录

  零基础培训教程

  项目实战训练营

在Revit中的缩放工具如何使用？可能很多人都知道CAD里有“缩放”的修改命令，那Revit里也有“缩放”命令，你知道吗?建模时，需要绘制一个楼层轮廓，要求是首层轮廓的0.9倍，图纸给了首层轮廓的形状尺寸。所以，我们首先根据图纸，先把首层轮廓绘制出来，并把其它楼层标高创建好。

接下来，我们先将首层轮廓复制到其他楼层。然后，我们就要开始用“缩放”工具了!单击选择要缩放的轮廓，单击“缩放”。

软件提供了两种方式，一种是以图形方式缩放图元，另一种是以数值方式缩放图元。如果是以图形方式缩放图元，需要使用“比例”工具并单击三次：次单击是确定原点，后两次单击是定义比例矢量。我们这边选择第二种，以数值方式缩放图元。在比例框中输入缩放比例“0.9”。

到图形轮廓中，单击确定缩放原点。

这时轮廓就缩放为指定比例“0.9”了

项目决算审计过程中，工程量耗用的工作量，约占全部建筑项目决算审计过程的70%以上，为了及时准确地做好这项繁重的工作，应注意以下几点。

01资料齐全

要收集的资料包括施工合同、各原始、设计图纸及会审纪要、设计变更、施工签证、竣工图、施工中发生的其他费用、施工单位的资质证书和取费标准以及施工现场地形和工程地勘报告等。

02看图要领

（1）比对图纸：重点看图在拿到工程施工图后，首先要按图纸会审纪要的内容，对图纸做全面的修正，这样可避免因图纸变化，而进行大量重复的劳动。

（2）浏览图纸：先了解工程的基本概貌，如建筑物层数、结构形式、建筑面积等；再了解工程的材料和做法。

（3）详细阅读建筑“三大图”。

03统一口径

审核施工图列出的工程细目是否与预算定额中相应的工程细目的口径相一致。

04规划计算

合理安排工程量计算顺序，在基础工程量计算完成后，紧接着计算窗洞口和混凝土分部工程量，再计算墙体工程量。那么在计算门窗洞口所占面积、嵌入墙体的混凝土构配件所占体积，计算门窗和混凝土构配件时，可一次成功，既省时又准确。

05统一“度量衡”

计量单位必须一致，应注意施工图列出的工程细目的计量单位是否与预算定额中相应的工程细目的计量单位相一致。如设备及安装工程预算定额中的计量单位有些用“台”，有些用“组”;管道安装工程有些工程细目用“10m”，有些工程细目用“100m”。这都应分清楚，不能搞错。

06套用子目要一致

定额子目套用的审核工程预算选用的定额子目与该工程各分部分项工程的特征相一致。同类工程量套用的基价高或低的定额子目的现象时有发生。要审代换是否合理，有无高套、错套、重套现象。因此对套用定额子目的审核应注意所包涵的工作内容，要注意看各章节定额的编制说明，熟悉定额子目套用的界限，要求做到公正合理。

07动态管理材料

材料市场价格的取定必须与当时当地的行情相一致，应注意当地的定额站公布的材料市场预算价格是否已包括安装费、管理费等费用，基建材料的数量、规格和型号是否按图列出的取定。加强材料价格动态管理，实施材料价格动态决算。

08签证管理

（1）审核人员要严格把关，坚决杜绝不合规定的现场施工签证。

（2）现场施工签证项目、内容和数量要完整清楚，必须具有甲方驻工地的代表和施工单位现场负责人双的方签字，手续齐全方可生效。

钢结构别墅工程算量，钢结构别墅工程，对钢构件的重量方法总结一下，还对其进行了解释。钢结构的安装工艺不一样的，大家多看看方案就会了，对我们的报价是有影响，但对我的算量影响不大，除非他的方案要拆除，钢结构的重量计算主要围绕着铁的密度，通常为7.86 就行了，注明一下钢与铁的质量通常按一样的。 铁的密度是7.8g/cm3，有的时候用7.85。

一、钢构件重量计算

钢构件的重量其实就是一个体积与密度的事，重量都以T表示，就是算方量的体积*7.86T/m3这就是重量(重量，现实中说重量以吨/T为基本的，力学上用牛/N，工程量计算用 在图纸上表示的时候，大部分的符号用汉语拼音的第一个字母表示这个构件。

看下面这个表格，是清单的项目，后面是并入的项目，对于其算量级意义，我们再在就讲讲，所包含计算构件指，在算出来后，与共并入清单报价。

二、钢构件分类

钢结构是由钢板、角钢、槽钢、钢管和圆钢等热轧钢材或冷加工成型的薄壁型钢制造而成的结构。钢结构具有材料强度高、重量轻、安全可靠、制作简便等优点。在房屋中，主要用于厂房、高层建筑和大跨度建筑。常见的钢结构构件有屋架、檩条梁、柱、支撑系统等。

三、构件代号

房屋结构的基本构件，如板、梁、柱等。种类繁多，布置复杂，为了图示简明扼要，并把构件区分清楚，便于施工、制表、查阅，把每类构件给予代号，这些代号是必须要熟悉。

Revit在项目中使用3种类型的图元：模型图元、基准图元和视图专有图元。

Revit的图元分类：

视图专有图元有2种类型：
