提问网友：心的旅程
提问日期：2024-10-03 10:03:23

图纸设置比例以后尺寸对不上，没法测量拆除修复的道路工程量以及出户管的工程量，图纸中有工程主要材料表，编制标底能否以材料表的数据计入？

已采纳
解答网友：xagcc

钻石专家

可以的，可以在编制说明中工程量是按图纸上的材料表列入的。

解答网友：nh

钻石专家

应复核计算

提问网友：造价人员
提问日期：2024-10-03 08:30:51

解答网友：xagcc

钻石专家

看看施工图是怎么要求的吧

解答网友：大家广联

钻石专家

砼墙  没有防潮层不用做

解答网友：钢筋撑起半边天

钻石专家

混凝土里添加抗渗济

解答网友：陈工

钻石专家

一般是上翻200mm高混凝土防潮反坎的。

解答网友：追梦

专家

钢筋砼结构，应该不用做水平防潮层；   请仔细查看图纸，需要做防水的部位，应该是水池的内外侧。

解答网友：建筑联盟

砖墙防潮层的常规做法：水泥砂浆20mm厚，加防水粉、剂，配比按施工图要求。混凝土墙一般不做防潮层

提问网友：没有力气
提问日期：2024-10-02 21:32:06

这种灯具图纸上标注为LED嵌入式灯具，

1、这个灯是不是LED长条灯，无缝拼接安装

2、如果是LED长条灯，是不是配线这样计算到第一灯上，后面的灯线就不要计算

谢谢

已采纳
解答网友：冰临城下

黄金专家

1、这个灯是不是LED长条灯，无缝拼接安装

答：是的

2、如果是LED长条灯，是不是配线这样计算到第一灯上，后面的灯线就不要计算

答：是的

提问网友：AAJ
提问日期：2024-10-02 20:40:23

老师们好，剪力墙柱结构图上的墙有个截断线，提示让查看平面图，但我发现平面图上有几根柱子和墙没有在结构图上提现，这种情况，需不需要把这些柱子绘制上去。打✓的地方图纸位置对应。

解答网友：钢筋撑起半边天

钻石专家

主楼与车库的构件都要画上去

提问网友：XIELIFENG
提问日期：2024-10-02 19:25:30

解答网友：大家广联

钻石专家

暖气片的片数15片12片

解答网友：月上枝头

白银专家

散热器（俗称暖气片）；具体型号看设计图纸说明或者图纸材料表

中间的数字，表示一组由多少片（或者柱）散热器组成，组价的时候需要考虑这个每组的数量

解答网友：xagcc

钻石专家

散热器（暖气片）组，数字是片数。

解答网友：独行者

铂金专家

暖气片及数量

提问网友：无解
提问日期：2024-10-02 17:50:23

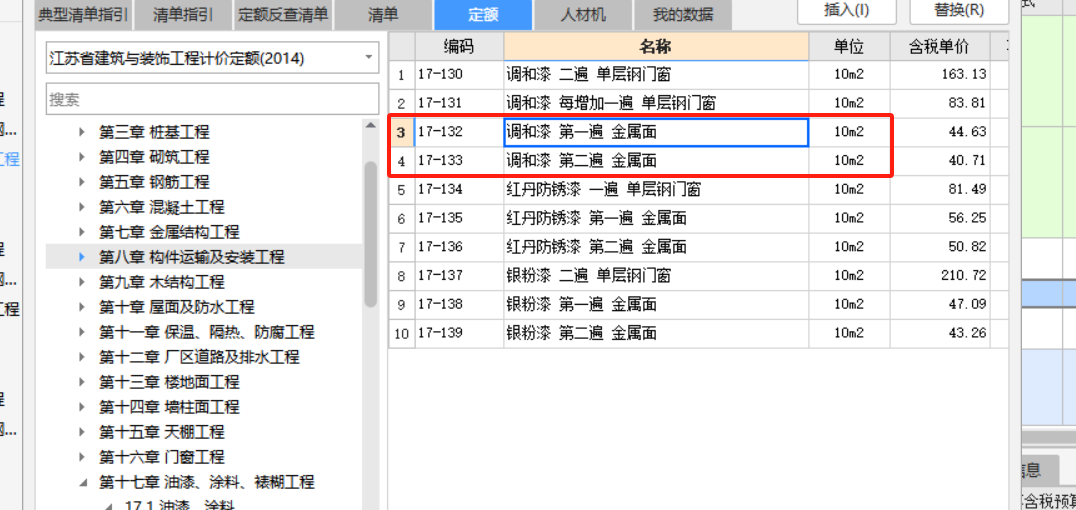

请问油漆第一遍和第二遍在什么情况下会同时套？油漆第一遍在什么情况下单独套？油漆第二遍在什么情况下单独套？

解答网友：zhangy

钻石专家

根据设计图纸中的要求套用。

解答网友：worker zhang

黄金专家

根据实际要求，一遍只套一遍，二遍就一遍，二遍同时都套

提问网友：未来小小建设者
提问日期：2024-10-02 15:29:19

解答网友：xagcc

钻石专家

地下室底板就是筏板

解答网友：钢筋撑起半边天

钻石专家

底板（筏板）的底边

解答网友：陈工

钻石专家

上表面+侧面。

解答网友：小野猫

铂金专家

地下室底板防水指的是筏板下面

解答网友：nh

钻石专家

底板底，具体按图纸要求

提问网友：愿余生随心所欲
提问日期：2024-10-02 15:22:43

我看图纸上是有工程量的，这个是准确的吗？公路算量跟市政算量有什么区别？

解答网友：xagcc

钻石专家

有工程量就直接用计价软件计价就行了

提问网友：未来小小建设者
提问日期：2024-10-02 13:54:38

解答网友：小野猫

铂金专家

外墙防水一般是满布的，不需要卷边，有的地方有附加层

解答网友：追梦

专家

外墙防水？？

雨蓬和屋面、室内的卫生间，防水按规范要求需要上翻的

解答网友：天山雪豹

黄金专家

需要

解答网友：xagcc

钻石专家

你需要首先弄明白什么叫卷面的呀

解答网友：nh

钻石专家

如是说附加的，具体按图纸要求

提问网友：派大星
提问日期：2024-10-02 11:05:41

无图纸说明，这个Y1500*400是什么意思是长度1500高400宽度和梁一样的加腋吗

解答网友：星辰大海

铂金专家

提问网友：胖胖
提问日期：2024-10-02 09:54:30

解答网友：追梦

专家

工序为：40厚C20细石混凝土表面找平； 但是，第2条，有水泥砂浆保护层；  最好“进行下答疑”或者查看下图纸 。

个人理解，第2条中的水泥砂浆应该是写错了。   不用再做水泥砂浆找平了。

提问网友：空
提问日期：2024-10-02 08:44:50

基坑护坡没有图纸，在办理现场签证时没有注明护坡厚度，现在项目竣工开始结算了，第三方审计要求提供能证明护坡厚度的资料，还有其它资料能作为护坡厚度依据吗？

解答网友：陈工

钻石专家

施工方案如果没明确时，要提供结算厚度依据的，例如签证单。

解答网友：zhangy

钻石专家

提供验收资料。

解答网友：木木夕

专家

施工时的影像资料、施工日志、监理日志、施工记录等，如果这些都不认可且协商不了的时候，只能去开仓了。

解答网友：雪莲

铂金专家

有没有影像资料？

解答网友：nh

钻石专家

按施工组织及护坡图纸

解答网友：启平

做造价需要造价人员在整个项目过程中进行参与，对自己队伍施工的，缺少图纸的签证，提前对照清单定额进行核对，不能等到工程结束了，支护都拆了，然后在结算时候发现签证没有喷锚的砂浆厚度。

我对过一个结算30栋楼的小区，竟然没有做马凳筋签证。到底是几字形马凳筋，马凳筋的分段长度是多少都没有。主楼厚超过1米的，代建单位说是用一根竖筋作为马凳筋，焊接到上下钢筋上。我不同意。结果拿出照片，的确是一根竖向钢筋焊接到上下网片的。这种做法明显是违反施工规范的，钢筋焊接到受力筋上，会破坏钢筋的受力。最后超过1米的筏板就按照一根钢筋作为马凳筋，其他几字形马凳筋的宽度按照面筋间距加70mm进行计算。

我看照片，马凳筋的底部脚长远远布置230mm，估计在350，但是由于没有签证确认，这量要不到。因为马凳筋是斜放在底部钢筋网上，短了掉到底部垫层上的。

不专业的人做专业的事情，结果纰漏百出。

提问网友：p
提问日期：2024-10-02 08:36:56

解答网友：钢筋撑起半边天

钻石专家

一般都要有侧面筋  图纸会给出的   目前正常用三级钢筋

解答网友：将军峰

黄金专家

偏拉构件梁要布置腰筋 ，要布置什么钢筋等级的 需要查看设计要求的 ，

解答网友：陈工

钻石专家

腹高450以上时，要设置腰筋。一般钢号3级以上的。

解答网友：nh

钻石专家

高度达到规范要求的，要设置的，具体按图纸说明

提问网友：若水云轩
提问日期：2024-10-02 08:35:41

1.如图所示，图纸设计没明确，钢筋笼底部混凝土灌注高度h，怎么确定？依据是什么标准规范？

2.钢筋笼顶部第一道加劲箍和螺旋箍距桩顶设置为多少值？依据是什么标准规范？

3.GTJ2025，钢筋笼箍筋计算公式，2*1.5*Pi*(1200-2*50+2*12)+sqrt(sqr(Pi*(1200-2*50+2*12))+sqr(100))*Ceil((6000-50)/100)+sqrt(sqr(Pi*(1200-2*50+2*12))+sqr(200))*Ceil((17050-6000-50)/200)+2*11.9*d，中的2*1.5*Pi*(1200-2*50+2*12)，是不是桩顶多算了两圈箍筋？依据是什么标准规范？

4.钢筋笼螺旋箍筋是绑扎搭接，如何确定箍筋材料定尺长度、搭接个数？现场用的是盘螺。

解答网友：xagcc

钻石专家

依据就是图纸上的设计标注

解答网友：雪莲

铂金专家

设计图纸为依据

解答网友：nh

钻石专家

1.如图所示，图纸设计没明确，钢筋笼底部混凝土灌注高度h，怎么确定？【咨询设计】

提问网友：AAJ
提问日期：2024-10-01 22:20:54

老师们，构造柱可不可以单独做为基础构件呀？我这个图纸上构造柱单独做了大门(5米左右）的基础？？可以吗？

解答网友：GXZ

铂金专家

具体的是需要看设计要求，构造柱的下部是要有基础或承载在基础梁上的，但只要是设计没有明确的内容时，这是需要咨询设计确定的

解答网友：独行者

铂金专家

结构设计上不行的

解答网友：nh

钻石专家

构造柱是柱类，基础要按图纸要求设置【构造柱不能按基础的】

提问网友：我也是
提问日期：2024-09-30 21:17:47

已采纳
解答网友：钢筋撑起半边天

钻石专家

没有问题可以忽略掉

解答网友：陈工

钻石专家

是软件提示：

解答网友：独行者

铂金专家

软件提示，没有问题可忽略。

提问网友：AAJ
提问日期：2024-09-30 20:01:46

老师们，就是剪力墙结构里面是不是除了剪力墙，还有砌体墙呀？就像这个图纸里面的，深色的是剪力墙，那没填充的浅色墙是不是用砌体墙画呀？

已采纳
解答网友：菩提七杀

白银专家

对，剪力墙结构就是剪力墙，梁，板，基础作为主体承重结构。其他还要填充墙体的

解答网友：钢筋撑起半边天

钻石专家

对的

那没填充的浅色墙是砌体墙

提问网友：钢筋工
提问日期：2024-09-30 19:47:07

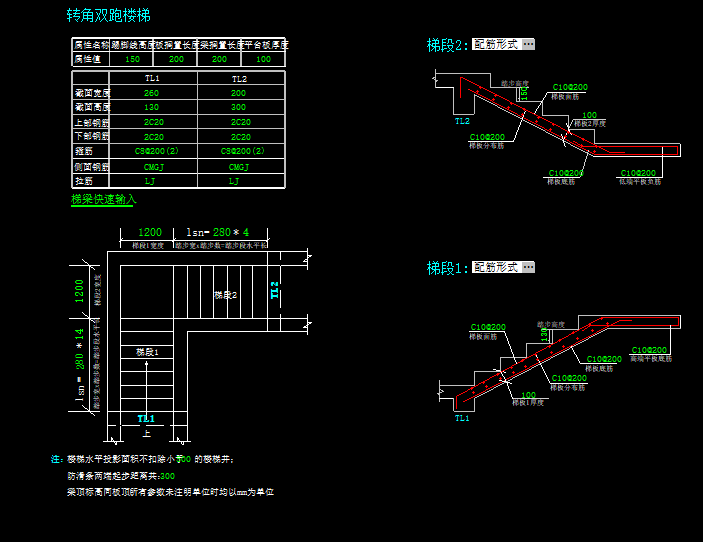

建模的时候楼梯建模好多参数构件都没有，有路过的师傅指点一下，我每次只能手工算了！谢谢！谢谢！

解答网友：菩提七杀

白银专家

哪个参数找不到？对应图纸的是大样一，贯通钢筋那个，在那里输入梯段参数。平台板单独绘制或者输入

提问网友：AAJ
提问日期：2024-09-30 19:30:44

老师们，这个图纸那个是基坑那个是排水沟呀？呜呜呜

已采纳
解答网友：钢筋撑起半边天

钻石专家

是的

提问网友：太阳照常升起
提问日期：2024-09-30 17:15:11

供暖房间与非供暖房间，如何区分。走廊属于非供暖房间吗？

设计说明中，仅将设备机房、车库、管井、楼梯间设为非供暖房间

解答网友：睡 莲

钻石专家

查看采暖图纸，有供暖的房间属于采暖房间

提问网友：婉
提问日期：2024-09-30 17:03:24

解答网友：zhangy

钻石专家

这要结合图纸情况判断。

提问网友：李
提问日期：2024-09-30 17:00:07

这个图纸的意思是不是条基的钢筋要伸进独立基础，柱基和独基相交不是会自动扣减吗，怎么处理？

解答网友：zhangy

钻石专家

条形基础要延伸到独立基础上。

提问网友：小姚同学
提问日期：2024-09-30 16:49:53

问题如下：1、截图里图纸上的是板负筋吗？另一侧没有标注长度是啥意思？

2、为什么绘制的板负筋与图纸上的方向不一致？

解答网友：小雨

白银专家

这个地方用跨板做

解答网友：轻舟淡月

铂金专家

这个就是表示向下弯折的意思，方向无关，冲哪面都是一样的

解答网友：dahu

黄金专家

是跨板受力筋。一个是图纸的方向，一个是软件中负筋的默认方向。

解答网友：zhangy

钻石专家

提问网友：可莉
提问日期：2024-09-30 16:30:24

解答网友：陈工

钻石专家

用自定义线画混凝土和钢筋。

解答网友：盖楼盖歪了

用异形挑檐画吧，导入图纸，描边

提问网友：崔工
提问日期：2024-09-30 16:28:01

解答网友：打工仔

根据图纸算面积

解答网友：陈工

钻石专家

按设计图中的：长度*宽度=面积计算的。

提问网友：婉
提问日期：2024-09-30 16:00:55

解答网友：烁楠科技

钻石专家

一般是要做的

这个一般在设计说明中

解答网友：新起点

卫生间反坎一般在文字说明中，绘图时要布置的

解答网友：沈继平

黄金专家

没画就不要作，作与不作要看设计

解答网友：下雨天

黄金专家

实际做了就画上

解答网友：djyy

黄金专家

看看图纸有没有说明，有说明就要

解答网友：雪花飘 飘

铂金专家

一般是与一结构一起建筑

提问网友：Only_CC
提问日期：2024-09-30 15:52:00

基础平面图上画了一个温度伸缩后浇带，地下二层，地上八层的住宅楼，请问我是应该在基础层、地下二层、地下一层分别新建构件，画上800宽的后浇带吗

解答网友：如一

哪一层的平面图上有就在哪一层画，这一层图纸上没有的不用画

提问网友：聪明勇敢有力气
提问日期：2024-09-30 15:46:01

解答网友：沈继平

黄金专家

是的

解答网友：nh

钻石专家

要结合图纸说明

提问网友：12
提问日期：2024-09-30 15:12:29

解答网友：烁楠科技

钻石专家

混凝土地坪

解答网友：雪落流苏

白银专家

根据设计图纸，套对应标号的混凝土道路面层

解答网友：大家广联

钻石专家

得知道怎么硬化的     整体地面或块料面

解答网友：djyy

黄金专家

看项目性质，是地坪还是混凝土地面

解答网友：最帅少爷

黄金专家

可以套混凝土地面层子目

提问网友：哈哈
提问日期：2024-09-30 15:09:54

请教一下汇总工程量如何区分电线管走吊顶和走地面的工程量

已采纳
解答网友：晨俗

黄金专家

要先用定义区域或者备注一下，才能区分，直接出的好像没有

解答网友：worker zhang

黄金专家

按照图纸回路分。

提问网友：露露子
提问日期：2024-09-30 14:27:52

已采纳
解答网友：菩提七杀

白银专家

左边输入规格，右边要在示意图里输入长度信息（根据板厚，保护层，受力筋间距计算）

解答网友：专家

专家

就像说明里那么设置

解答网友：nh

钻石专家

具体结合图纸要求或施工组织设计内的计算

解答网友：xagcc

钻石专家

就是马凳筋，参数图上的所有数据信息都要输入的

解答网友：下雨天

黄金专家

右侧的L1,2,3填写一下，然后节点设置里面

提问网友：小文不吃香菜
提问日期：2024-09-30 14:20:39

解答网友：下雨天

黄金专家

按图纸要求填写梯段、休息平台配筋

解答网友：nh

钻石专家

各跑分别选择对应的参数化设置
