提问网友：纷纷扬扬
提问日期：2025-04-17 19:35:44
解答网友：大家广联
钻石专家
场景一：若使用的是GTJ2026/GTJ2025的1.0.37.0及以上版本。
方法：在左侧导航栏的钢结构模块中的型钢砼柱构件界面，新建矩形/圆形/异形/参数化/钢管砼柱构件，使用点/智能布置的方式进行布置即可；若型钢砼柱大样图，可根据图纸识别钢骨柱大样。如图：
点击蓝色字体获取详细答案
场景二：若使用GTJ2018/GTJ2021/GTJ2025软件1.0.37.0以下版本，或加密锁已购中没有“钢混算量模块”（ID为3514）。
方法一：只能绘制混凝土柱，柱内/外型钢无法绘制，需要在钢结构GJG软件中绘制，再将钢结构GJG工程导入土建计量软件。
方法二：升级为GTJ2026/GTJ2025软件1.0.37.0及以上版本即可。
提问网友：X嘻嘻嘻嘻嘻
提问日期：2025-04-17 18:13:43
解答网友：盖楼盖歪了
专家
看图纸，墙不一定落在基础上。
解答网友：星辰大海
铂金专家
墙体底标高为基础顶，不需要延伸至基础内
提问网友：造价人
提问日期：2025-04-17 17:20:21
解答网友：这不会那不会反正不会
专家
按计算规则记取 装饰和土建一般之记取一次
解答网友：蓝天
黄金专家
根据设计图纸结合现场实际情况，需要搭设就按计算规则计算，不需要搭设则不计算。
提问网友：。。
提问日期：2025-04-17 17:22:52
解答网友：蓝鲸
钻石专家
是的，但是具体要看深化图纸或变更来确定
回答正确望采纳并点赞，因为每一个专家都是免费服务
提问网友：wen9901
提问日期：2025-04-17 16:10:08
请问设计图纸这样说明，清单工程量是否计算吊顶上200mm高抹灰面积？
解答网友：xagcc
钻石专家
按设计说明修改设置吧，默认的是计算吊顶上100mm
解答网友：J
用cad打开看一下空缺部分的文字，设计图纸这样说明，可以计算上，图纸上的信息也可以作为依据
提问网友：Leo
提问日期：2025-04-17 16:10:50
2025-04-17 16:14:52 补充
解答网友：奔跑吧！建筑人！
黄金专家
看一下图纸，是不是结构外阳台，如果是就算半面积
解答网友：星辰大海
铂金专家
算半面积
解答网友：趁年轻去努力
白银专家
解答网友：Ruin
白银专家
单看照片是封闭阳台，可以算全面积
提问网友：小星星
提问日期：2025-04-17 15:48:53
解答网友：老牛
白银专家
按实际方量计算；超出要求部分不用计算
解答网友：可遇难求
钻石专家
如果实际开挖有签证并具有充分理由，可以以实计算，否则按图纸计算。，
解答网友：小皂角
在施工前要报超图纸部分对应的施工方案，并确认；也要结合合同约定来看
解答网友：nh
钻石专家
不可能多挖的，如确要深挖，是通过签证方式计算的
提问网友：超完美的秃头
提问日期：2025-04-17 15:38:54
解答网友：djyy
黄金专家
图纸有矛盾，需要向设计单位确认
解答网友：小李飞刀
白银专家
肯定是以平面图为准。
解答网友：J
通常这种情况下，按照以结构图为准，然后找总工或者设计确认，提出位置偏移问题，让设计出图纸会审答疑，最终以设计回复或者修改的图纸为准。
提问网友：陌
提问日期：2025-04-17 15:26:52

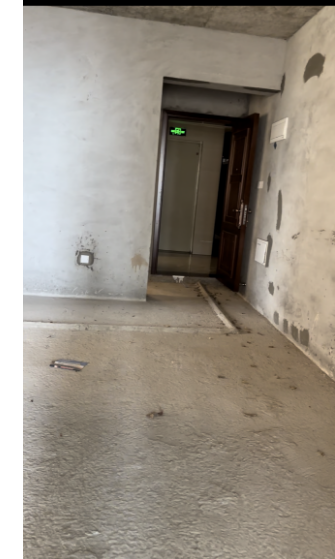

请问这种地面是做了水泥砂浆吗
已采纳
解答网友：天下有雪
黄金专家
没有做，只是混凝土找平
解答网友：nh
钻石专家
这样看不出的，建议查看图纸做法说明看看
提问网友：陈
提问日期：2025-04-17 15:18:07
解答网友：lunming
可以把建筑图导入，用自定义线形构件在板里画
解答网友：米老鼠
铂金专家
可以用圈梁去定义和画
如果是手工计算，需要看图纸去确定有多少道墙下无梁，然后根据图片里的说明计算出根数再乘以根据 墙长计算的长度乘以钢筋的理论重量就可以了
提问网友：王春霞
提问日期：2025-04-17 14:45:26
加气混凝土砌块墙，暗敷电气配管，现场需要剔槽吗？结算可以计取剔槽吗？有依据吗？施工工艺是怎样的？
2025-04-17 14:50:01 补充
里边的接线盒，套定额是套混凝土结构吗？
解答网友：可遇难求
钻石专家
需要剔槽，可以计算。
解答网友：胡老师
白银专家
结算可以计取剔槽，但这种工艺叫明敷，不是暗敷。
里面接线盒可以按砖墙内安装计算。
解答网友：nh
钻石专家
要的，要计算，依据是图纸要求暗敷
提问网友：小新
提问日期：2025-04-17 14:27:10
解答网友：辰亦可美
白银专家
不一定设置，看图纸要求
解答网友：雪花飘 飘
铂金专家
看建筑平面是否有砌体墙。
提问网友：小清新
提问日期：2025-04-17 11:58:51
请问图纸会审中卫生间地砖完成面高于户内水泥面20厚，原图纸高于10厚，我是降低户内地面厚度，还是增加卫生间厚度
解答网友：星辰大海
铂金专家
按图纸会审调整
解答网友：GXZ
钻石专家
通过施工图的绘制提出意见，否则就是要直接咨询设计确定
提问网友：陌上桑
提问日期：2025-04-17 12:35:30
解答网友：大家广联
钻石专家
看图纸接口要求与定额相应的子目
提问网友：何方宁
提问日期：2025-04-17 11:48:35
解答网友：星辰大海
铂金专家
解答网友：时光、背面
铂金专家
0
解答网友：懵懵倩
专家
按建筑标高
解答网友：胡老师
白银专家
图纸没写你也不用写。
提问网友：吴鸿利
提问日期：2025-04-17 11:45:02
有一个灯带变压器合同单价偏高，合同可以说综合单价包干的，特征描述和图纸差不多的，写着规格是500W的，但是原来定额套错了，套的是高低压那种变压器，这个有什么好的审核方式去重新组价定价
解答网友：胡老师
白银专家
结算时没有单价的对错之说，按合同单价执行。
解答网友：建筑文盲
专家
如果没有变更 就执行原投标的单价
提问网友：爷要当奋斗青年
提问日期：2025-04-17 11:36:24
1.
2.
3.
解答网友：河畔晨光
黄金专家
图中示意是柱预留的插筋
解答网友：一杯红酒
黄金专家
这个2.77是插筋露出来的高度，往上面还会接钢筋的
解答网友：懵懵倩
专家
图中只是个示意，钢筋按照软件计算就行，不用手动测量图纸的长度
解答网友：时光、背面
铂金专家
柱在基础内的插筋，从基础顶伸出Hn/3； Hn为柱所在楼层的净高（基础顶到首层顶，减梁高）
提问网友：路人甲乙丙
提问日期：2025-04-17 10:52:41
梁上的8c25 3(-3)/5,梁的信息我懂了。
软件在属性里，下部通长数据不输入我也懂了。
但是原位标注任何地方都没有显示8c25 3(-3)/5。
那么我是不是要在原位标注的里面下部钢筋中-下部钢筋里输入8c25 3(-3)/5
不要在下部钢筋中-下部通长里输入。理解的对吗？？？？求解
已采纳
解答网友：石姐
铂金专家
是的
是在原位标注的下部钢筋内输入
解答网友：冯福连
铂金专家
属性里输入不了的，在原位标注中输入
你理解的正确
解答网友：时光、背面
铂金专家
图纸上是在集中标注里注写的；你画图的时候属性里下部通长筋可以只输8C25；画完梁之后在原位标注–下部钢筋位置输8C25空格(-3)/5
提问网友：来看尽快
提问日期：2025-04-17 10:13:20
解答网友：一杯红酒
黄金专家
隐藏图纸，或隐藏图纸的部分图层
解答网友：天涯浪子
铂金专家
影藏图纸即可，图层管理F7
提问网友：ρꪮડડꫀડડ。
提问日期：2025-04-17 10:08:15
审计时候怎么看 这个门与隔断等于算了两边费用
解答网友：可遇难求
钻石专家
应该是隔断里面的门，包含在隔断里，不单独计算。
解答网友：蓝天
黄金专家
拿图纸核对
提问网友：鱼香肉丝
提问日期：2025-04-17 10:09:28
解答网友：天涯浪子
铂金专家
看看图纸说明，是垂直加腋，还是变截面
提问网友：有才华的蓝鲸
提问日期：2025-04-17 10:00:17
RT，这种情况可以扣吗，施工单位说界面完成了就行，但是现场这种情况和图纸不一样，一般怎么处理呢
解答网友：涂防晒搬砖
你可以改项目特征，但价格还是一样，总价合同不管你内容怎么变，价格还是一样
解答网友：蓝鲸
钻石专家
有变更可以调整，没有变更不能调整
回答正确望采纳并点赞，因为每一个专家都是免费服务
解答网友：石姐
铂金专家
单价肯定不一样的吧
提问网友：小新
提问日期：2025-04-17 09:47:40
解答网友：趁年轻去努力
白银专家
砌体墙
解答网友：建筑文盲
专家
看建筑图纸说明 墙的材质
提问网友：bye
提问日期：2025-04-17 09:29:05
1
解答网友：xagcc
钻石专家
看纸质版图纸上是怎么标注的吧
解答网友：星辰大海
铂金专家
提问网友：橘子
提问日期：2025-04-17 09:09:37
解答网友：石姐
铂金专家
只看这两张图纸，看不出
解答网友：GXZ
钻石专家
没有面部受力筋
解答网友：陈工
钻石专家
已画出且未标注的板面筋均为L2。
提问网友：陌上桑
提问日期：2025-04-16 22:55:29
已采纳
解答网友：欢乐心中飞雪
钻石专家
你的图纸显示有点问题，T应该是在方框中间的
提问网友：樱花之恋
提问日期：2025-04-16 17:27:26

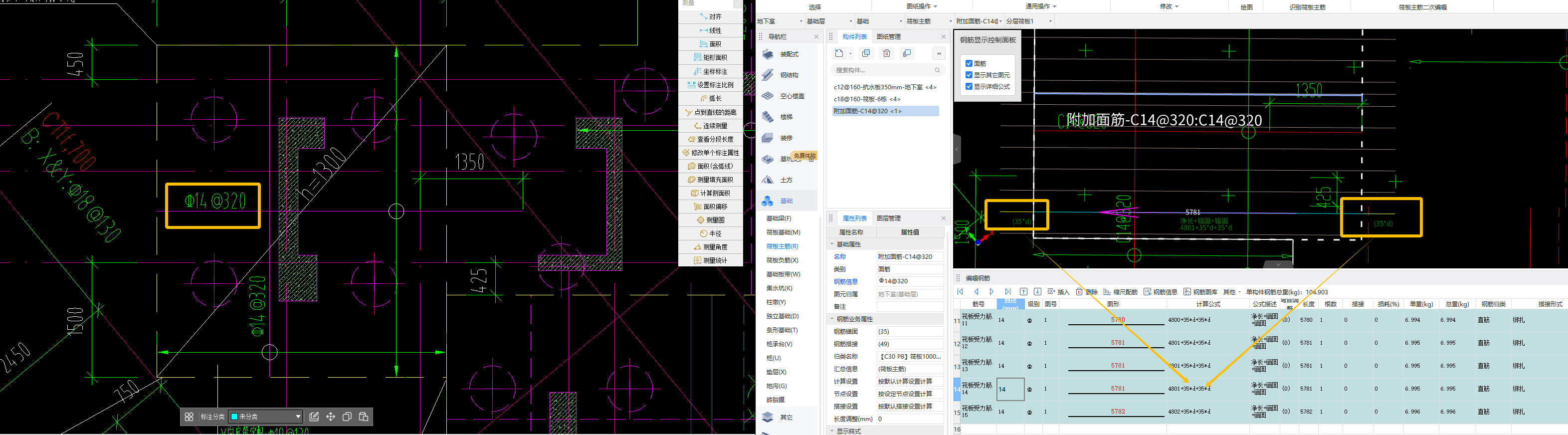

请教个问题，图纸上的附加面筋的长度是图示长度还是图示长度再另加锚固呢？我用筏板主筋画模型会自动多计算2个锚固。
解答网友：时光、背面
铂金专家
没有支座，不用计算锚固
解答网友：老牛
白银专家
把锚固值改为0
提问网友：4062
提问日期：2025-04-16 17:08:09
2025-04-16 17:08:22 补充
防雷系统
解答网友：老牛
白银专家
在图纸上有标示
提问网友：花开富贵
提问日期：2025-04-16 16:03:36
解答网友：雪花飘 飘
铂金专家
按图纸标注名称
解答网友：老牛
白银专家
不是
水平挑出用挑沿；竖向构件用栏板，两梁中间板用板定义
构件命用用节点编号用标高构件名称定义
解答网友：星辰大海
铂金专家
都可以用挑檐布置，名字自己定
提问网友：大大V
提问日期：2025-04-16 14:50:12
解答网友：xagcc
钻石专家
尺寸不能自己测量，图纸上一定该有尺寸数据的，仔细找找吧。
解答网友：星辰大海
铂金专家
提问网友：李成林
提问日期：2025-04-16 20:42:40
请问一下，各位大神，pdf版本的电气图纸导入后，在管线提取的时候，不知道为何有些管线可以识别提取，有些管线无法识别，鼠标光标不变形，怎么回事啊？
解答网友：将军峰
铂金专家
应该是电子图和软件 不匹配，先转换一份 较低版本的电子图 再试试呢 ，
解答网友：欢乐心中飞雪
钻石专家
PDF版本的图纸只有一个图层，所以软件不能提取识别的
即便是转为CAD版本也是一样不能识别
只能是和设计索要原CAD设计图纸才可以识别
提问网友：秦
提问日期：2025-04-16 20:26:47
填充墙砌体和混凝土柱墙结合的界面处，抹灰前设置钢丝网片宽度为400mm，沿界面缝两侧各延伸200mm。这个说明在哪个通用规范里可以找到，可以把资料发给我一份吗？
解答网友：欢乐心中飞雪
钻石专家
图纸设计有的，这个主要是起到抗裂的作用
