答疑：想问下此图纸上人保温屋面和不上人保温屋面怎么区分
提问网友：18031495339
提问日期：2024-10-14 14:19:43
解答网友：小野猫
铂金专家
图中有标注的
解答网友：一路向前
白银专家
看图纸备注
解答网友：雪花飘 飘
铂金专家
看图纸标注

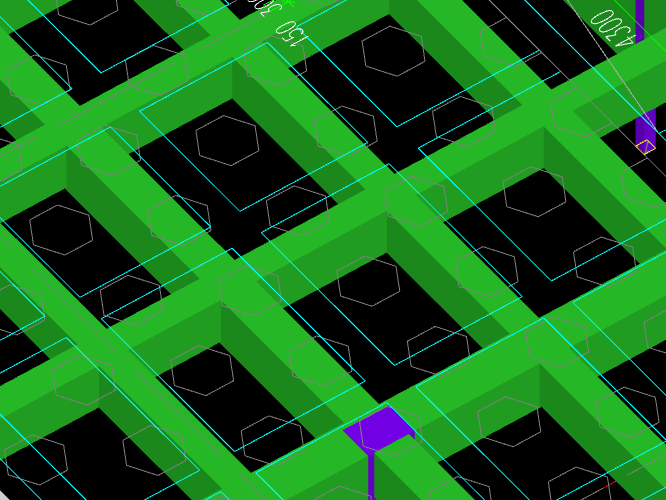

答疑：请问GTJ开三维为什么构件下的图纸也会显示上来，有方法关闭吗？
提问网友：泽鑫
提问日期：2024-10-14 14:15:39
解答网友：多吃蔬菜

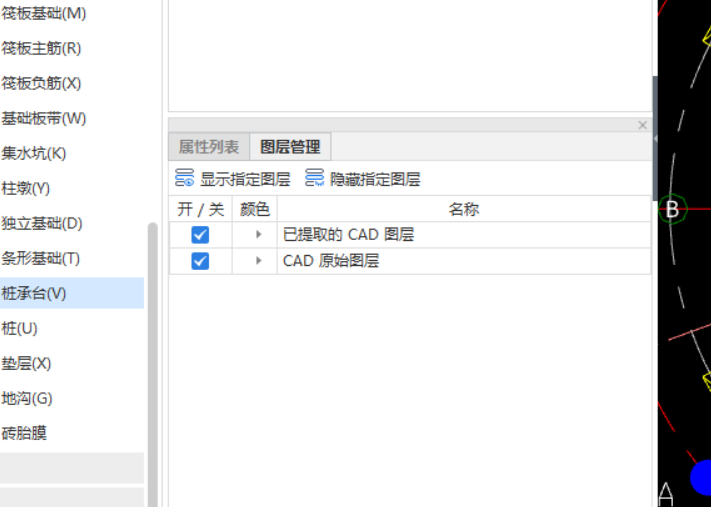

图层管理关闭即可
解答网友：雪花飘 飘
铂金专家
把图纸开关√去掉

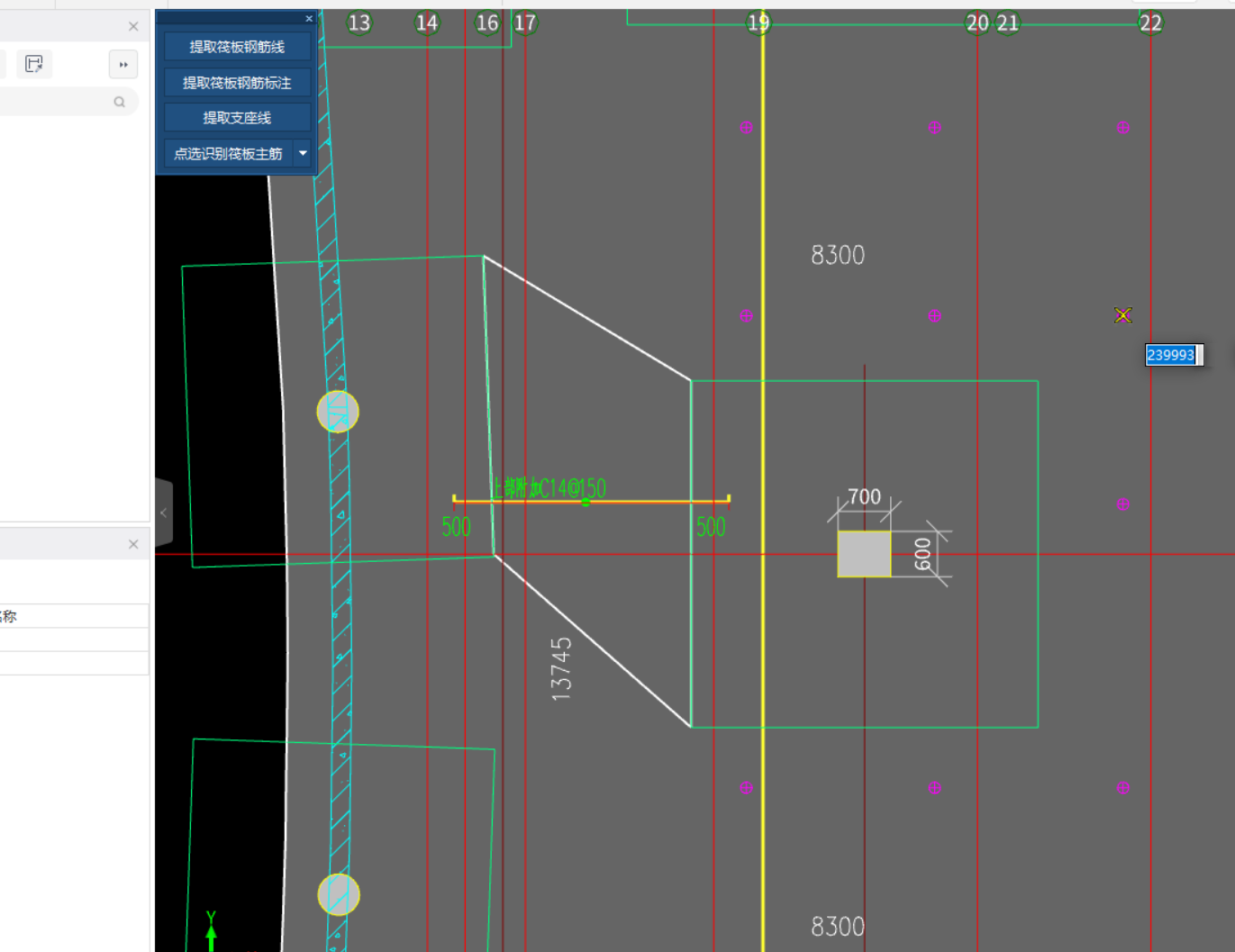

答疑：请问这个基础里面的跨版受力筋有范围是哪里
提问网友：露露子
提问日期：2024-10-14 14:04:20
解答网友：冯福连
铂金专家
图纸没有画布置范围需要问设计
答疑：原招标图纸外新增的部分，是不是不需要设计变更单，只要出联系单就可以了
提问网友：泥泥
提问日期：2024-10-14 14:04:45
解答网友：叶帅（土建装饰，不懂安装）
黄金专家
办签证
解答网友：xagcc
钻石专家
与本工程图纸无关的新增部分，必须有甲方下达的新增内容书名资料才可以的。
如果与本工程图纸有关，就必须有设计单位的变更通知单（图纸）的。

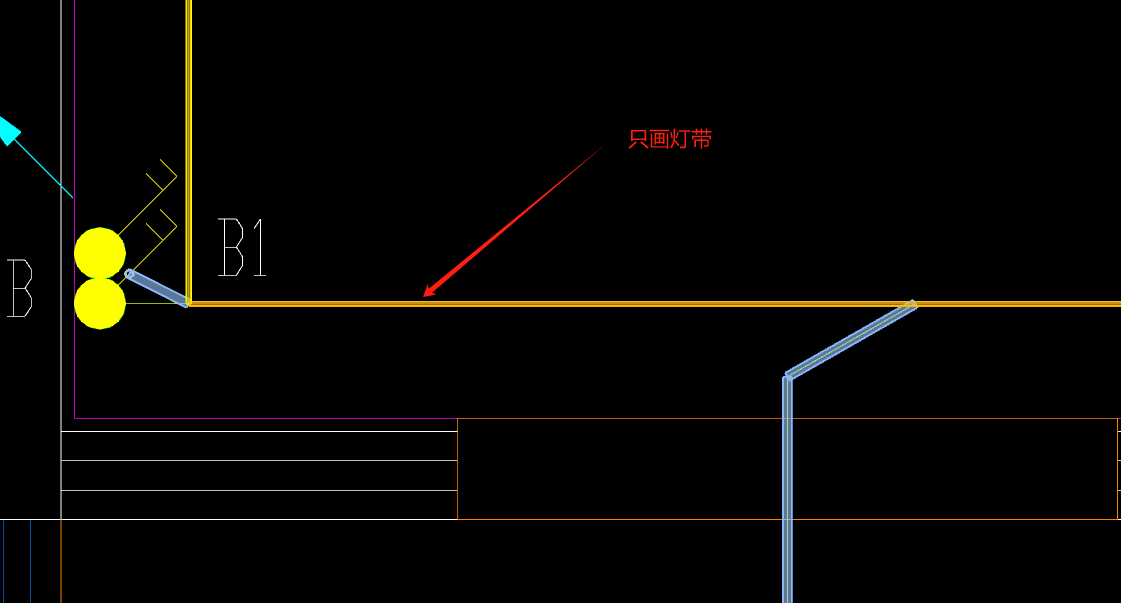

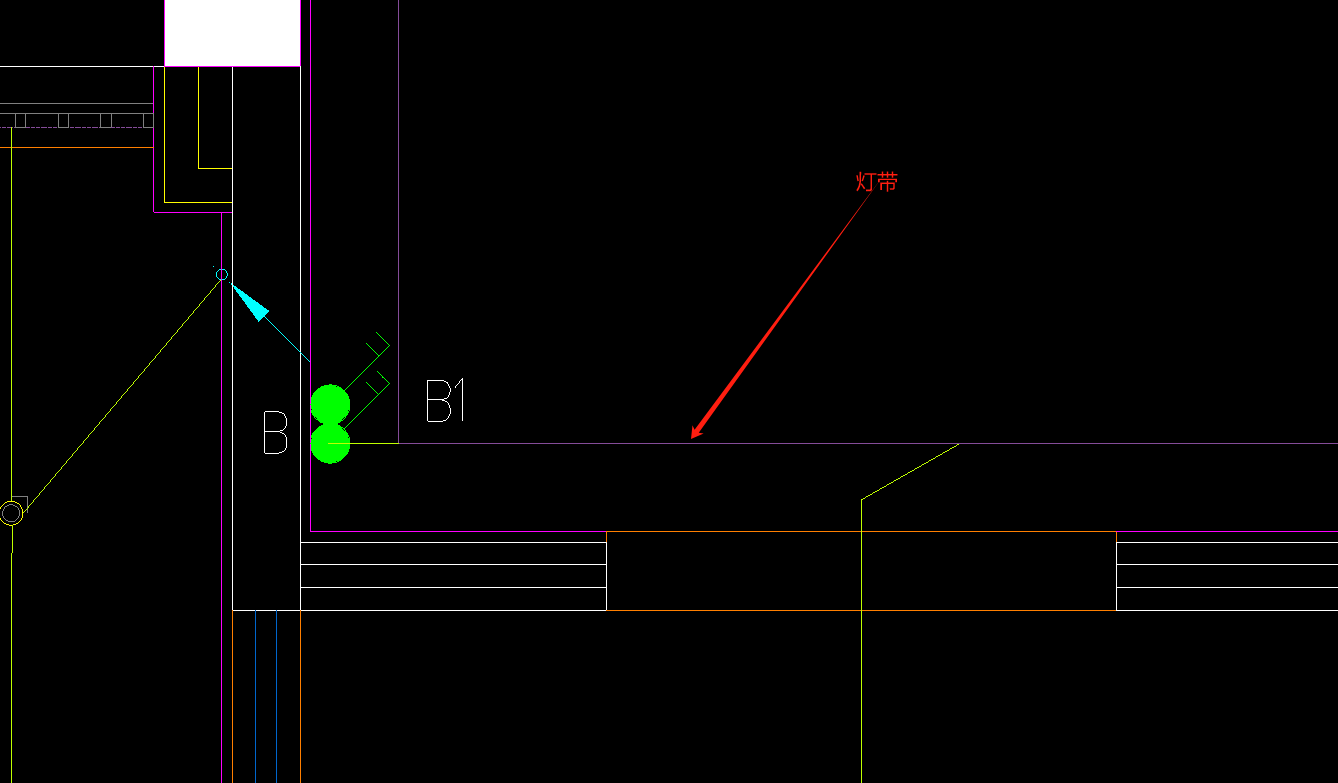

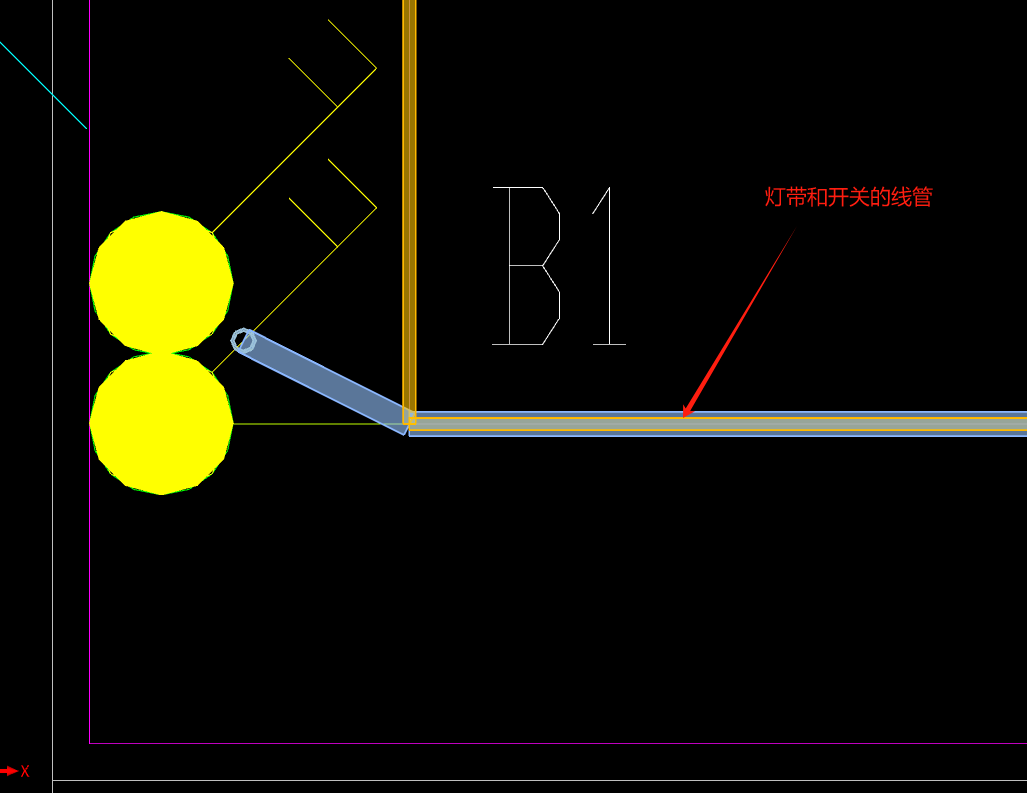

答疑：图一的图纸紫色是灯带，建模的画法是图二对（有灯带又有线管）？还是图三对（只有灯带
提问网友：刘将军
提问日期：2024-10-14 12:53:11
图一的图纸紫色是灯带，建模的画法是图二对（有灯带又有线管）？还是图三对（只有灯带）？
解答网友：yl198122
白银专家
图2

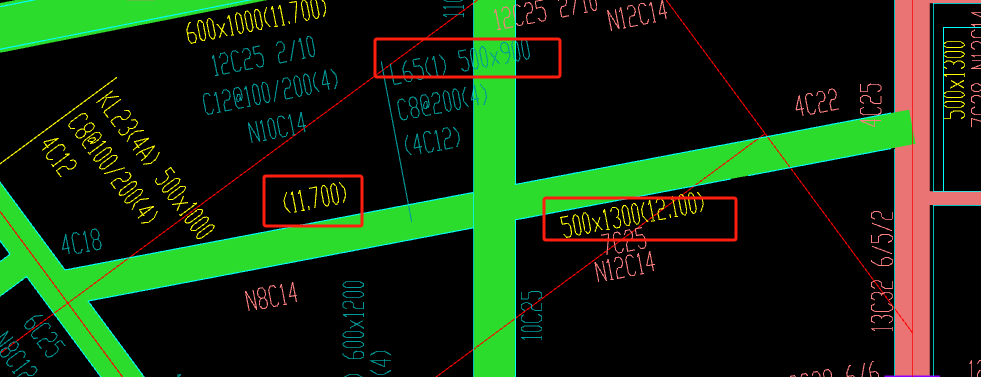

答疑：请问这种一跨的但是不同截面的梁该怎么设置？还是说本来跨数就标错了？
提问网友：我画我画我画
提问日期：2024-10-14 13:04:04
解答网友：雪花飘 飘
铂金专家
变截面处打断，输入信息，合并。
解答网友：启平
图纸上标出是一跨，实际可以当成两跨进行处理。在垂直梁处设置为支座。然后按照两跨进行原位标注的设置。要注意的是标高不是层顶标高+数值，而是实际标高。
也可以这样处理，当作一跨，先绘制梁，然后在垂直梁位置打断，分开设置截面、标高、下部钢筋信息。完成后，进行跨合并，保留分段的梁信息。
这里会有一个问题，就是左右支座的负筋，是以一跨还是两跨来计算。如果按照第二种方法，是以一跨量进行计算。
答疑：图纸比例问题
提问网友：张欢
提问日期：2024-10-14 11:50:47
图纸是按照米的单位算的，我怎么能改成毫米单位
解答网友：天涯浪子
钻石专家

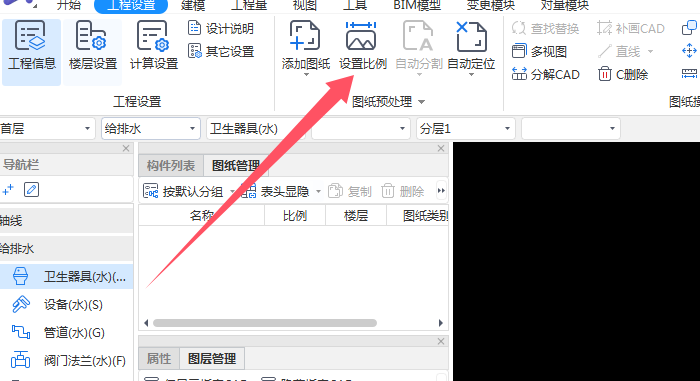

设置图纸比例
解答网友：安
点设置比例，然后测量一段，输入正确的长度值
解答网友：大海
钻石专家
能不能与可不可以是两码事。
不可以。
答疑：混凝土墙洞钢筋信息是什么意思，暗梁的意思吗，墙洞加筋已单独有大样说明
提问网友：我要两个人打我
提问日期：2024-10-14 11:44:50
2024-10-14 11:51:53 补充
图纸未明确高度，暗梁高度怎么确定，按8c22设置暗梁后还是否需要设置8c16的洞口加筋
解答网友：天涯浪子
钻石专家
暗梁布置
解答网友：河畔晨光
黄金专家
是暗梁
解答网友：雪花飘 飘
铂金专家
上下是梁式

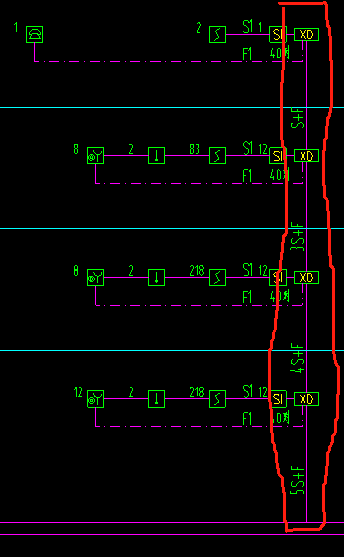

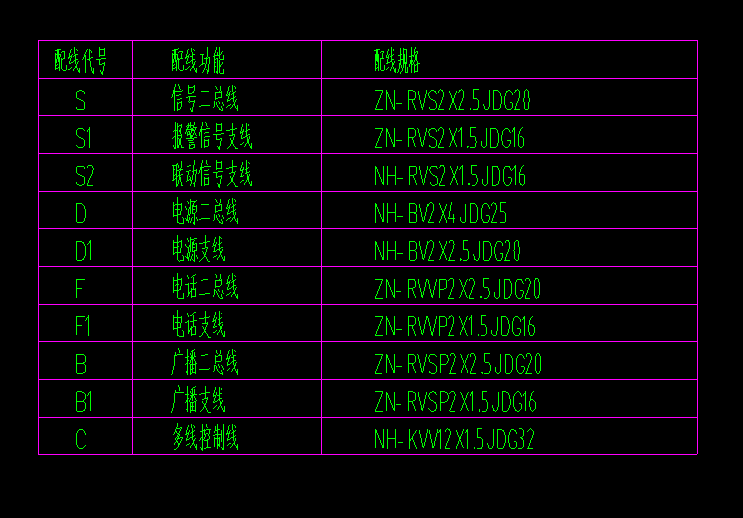

答疑：请问，这干线的线的量和管的量怎么算，计算公式是什么，请帮忙具体通俗易懂的说一下
提问网友：苦中苦
提问日期：2024-10-14 11:18:04
解答网友：晨俗
黄金专家
从消控室引到端子箱，可以结合室外及地下室的图纸看看
解答网友：小野猫
铂金专家
分层计算，比如一层是5根S+1根F
解答网友：海外仙山
黄金专家
图中标的是分段，下面为5s+F,向上分别是4s+F\\3S+F等，
分别按图中距离按计算长度，F线可以算总长，s线分段乘以5、4、3等就可以了。
答疑：锚具m15-4是钢绞线吗，用单独套定额吗？还是已经含在某条定额里了？
提问网友：哇哦
提问日期：2024-10-14 11:14:01
解答网友：海外仙山
黄金专家
看图纸来确定。
土建定额中套预应力钢绞线定额是不包括锚具的，锚具需要再套另外锚的子目。
答疑：请问一下，施工单位如果发现图纸问题，是提出洽商然后设计那边再出变更吗
提问网友：晒太阳
提问日期：2024-10-14 11:00:03
请问一下，施工单位如果发现图纸问题，是提出洽商然后设计那边再出变更吗，我主要是不太清除洽商的应用场景，又是看到工程变更的部分也出了洽商的，既然都出设计变更了为什么还有洽商呢
解答网友：天涯浪子
钻石专家
图纸问题，直接反馈给设计院（由设计院出变更图就可以了）
解答网友：雪落流苏
白银专家
图纸问题是出设计变更，其它问题出洽商或者签证

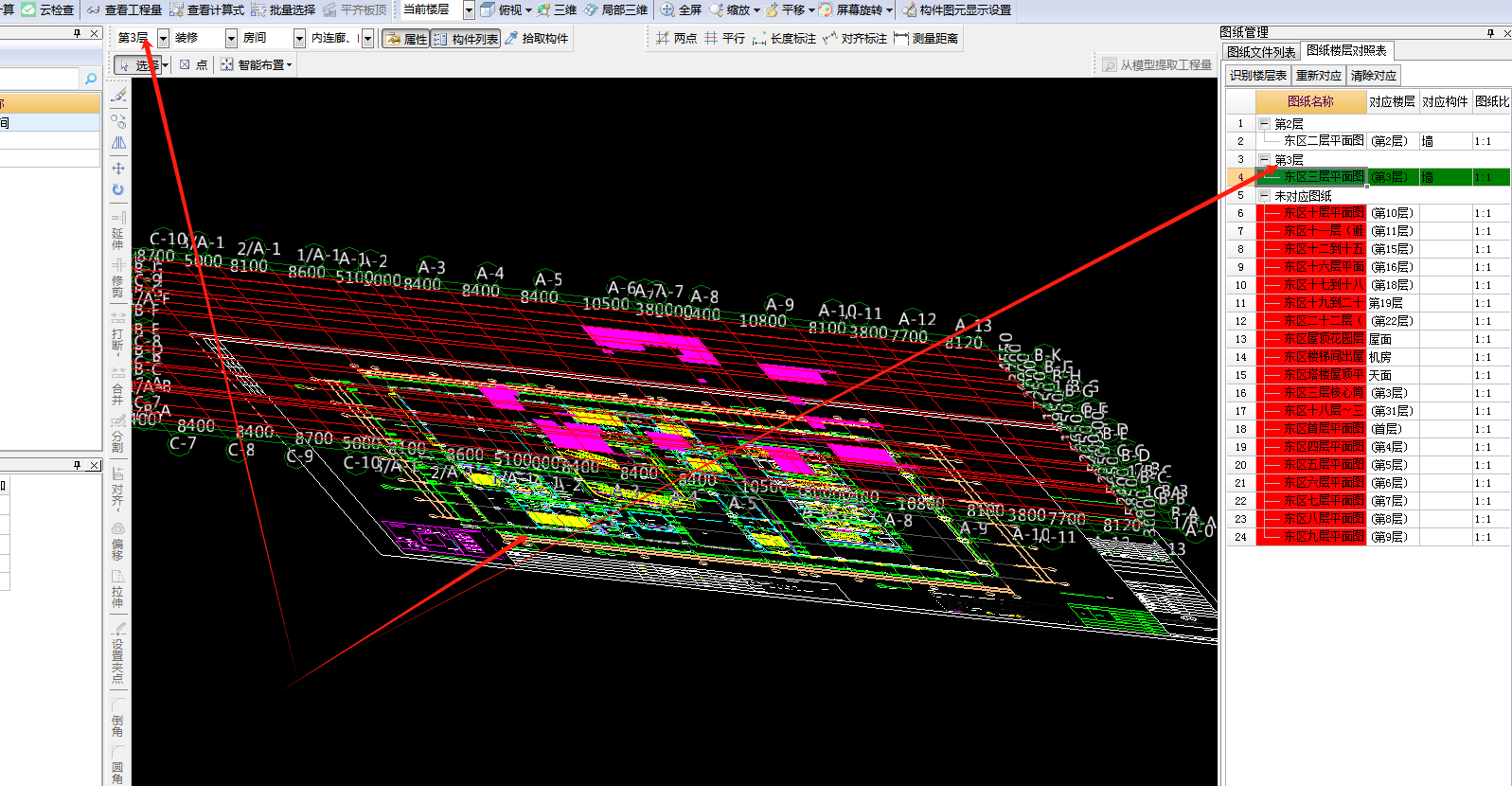

答疑：2013gcl的图纸怎么一直在首层
提问网友：升华
提问日期：2024-10-14 10:45:23
这个图纸不是定位到了3层了吗？怎么三维都是在首层的位置，2维也是在首层，不在3层
解答网友：竹风
黄金专家
切换楼层识别或者在修改对应楼层
答疑：请问一下，施工单位如果发现图纸问题，是提出洽商然后设计那边再出变更吗
提问网友：晒太阳
提问日期：2024-10-14 10:45:55
请问一下，施工单位如果发现图纸问题，是提出洽商然后设计那边再出变更吗
解答网友：叶帅（土建装饰，不懂安装）
黄金专家
先在图纸会审中处理，施工过程中可以提出洽商然后设计那边再出变更

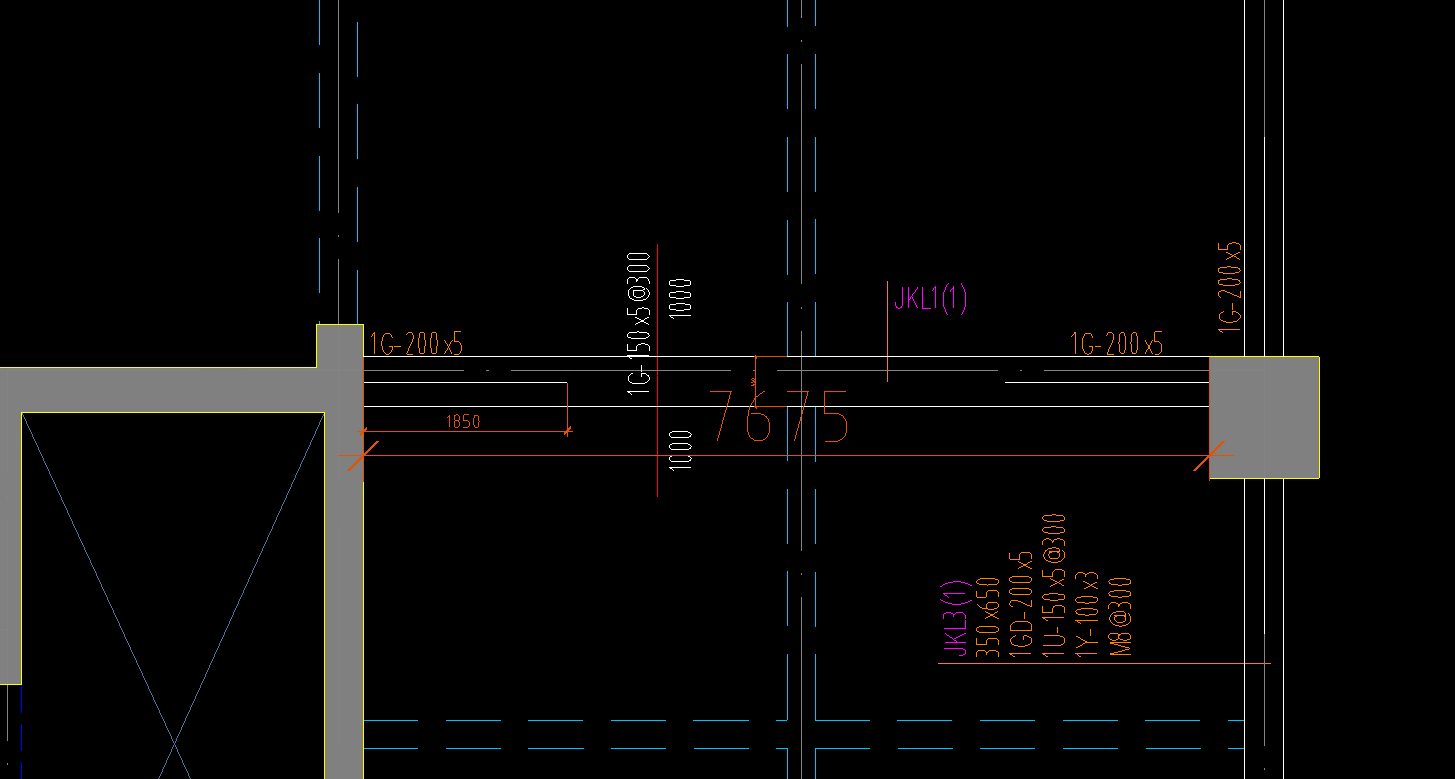

答疑：JKL1的梁面加固标注，是整段的标注吗？图纸中其他情况是两处都有标注的
提问网友：小余
提问日期：2024-10-14 09:52:41
解答网友：zhangy
钻石专家
整段梁都加固。
解答网友：天涯浪子
钻石专家
结构加固，非平法标注。要看对应的图纸说明、

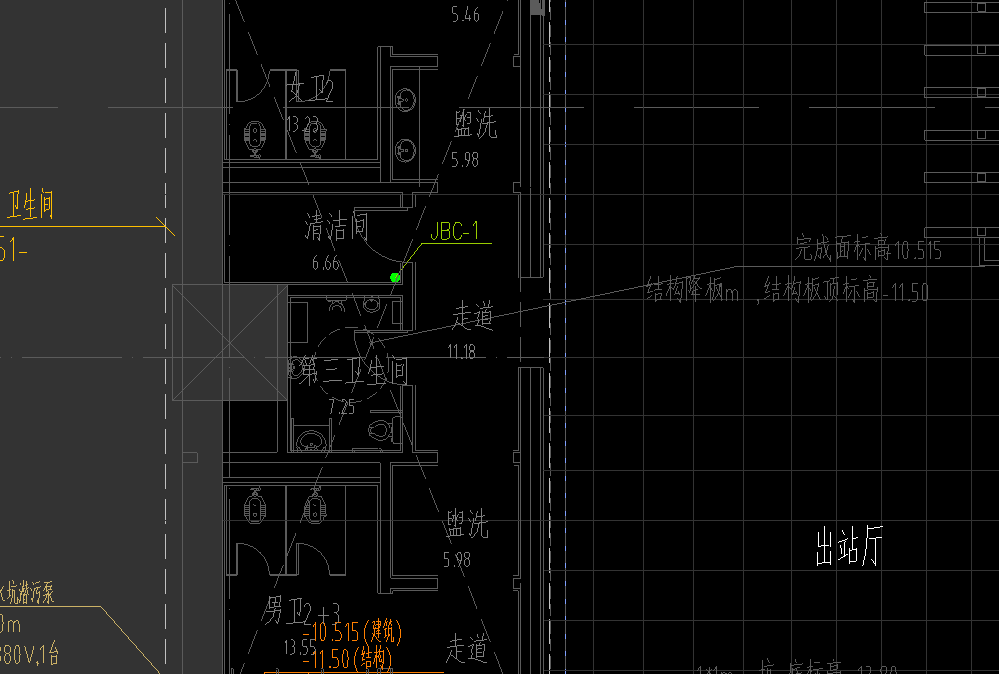

答疑：怎么看JBC-1立管多高呀
提问网友：小小
提问日期：2024-10-14 09:52:44
解答网友：晨俗
黄金专家
看图纸上那段水平干管的安装高度
解答网友：曹琛
应该还有一个系统图 你找一下 名称应该叫给排水大样图
解答网友：yl198122
白银专家
见系统图

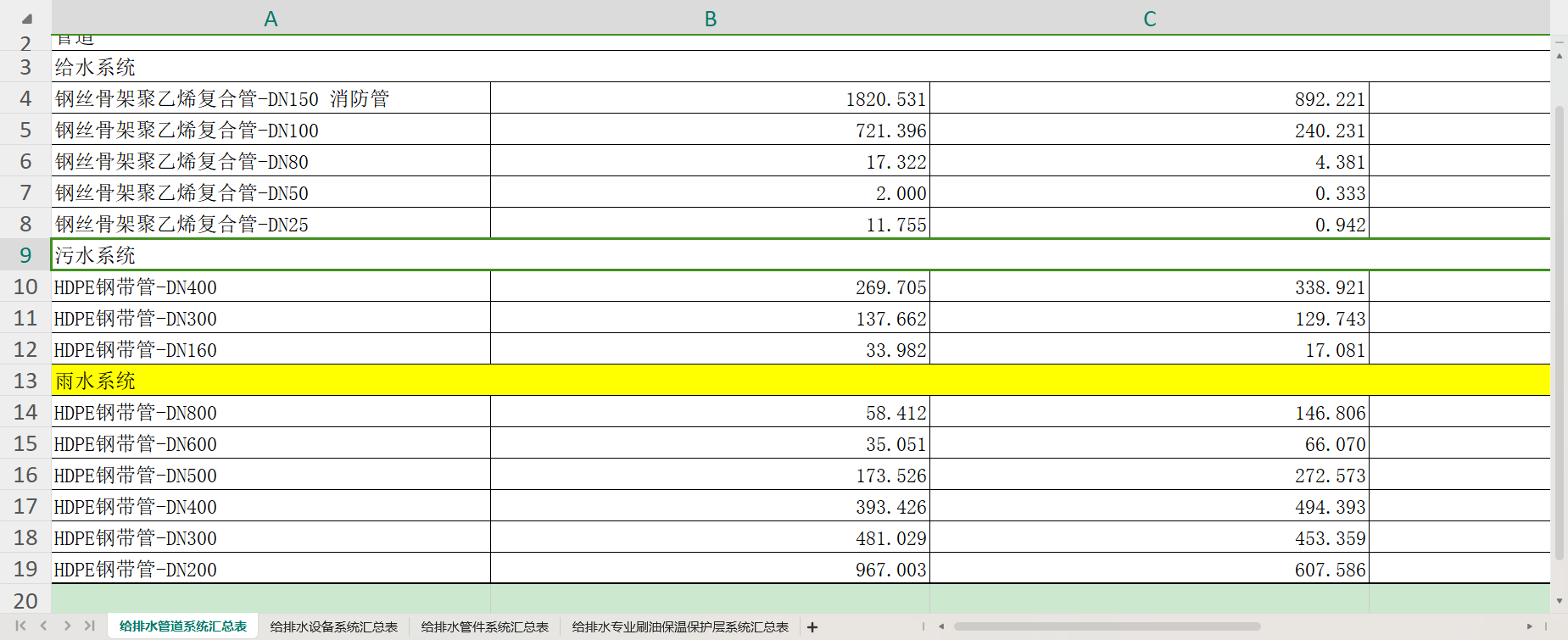

答疑：这些管道如何看开挖的宽度呀大师们
提问网友：王晓晨
提问日期：2024-10-14 09:50:24
解答网友：晨俗
黄金专家
看图纸给的沟槽截面
解答网友：小野猫
铂金专家
一、根据定额计算规则。二、根据选用的基础图集
答疑：墙面胶合板装饰，附墙木龙骨 龙骨间距怎么选择呢？
提问网友：我的问题有点多
提问日期：2024-10-14 09:39:12
300*300 450*450 450*600 600*600 这个龙骨间距怎么确定呢？
解答网友：可遇难求
钻石专家
龙骨间距要依据图纸要求而定。
答疑：请问室外直埋保温管，做了液压试验，还需要做焊缝的无损探伤吗？
提问网友：LA
提问日期：2024-10-14 09:40:03
解答网友：奔跑吧！建筑人！
白银专家
探伤要做，。具体看图纸设计

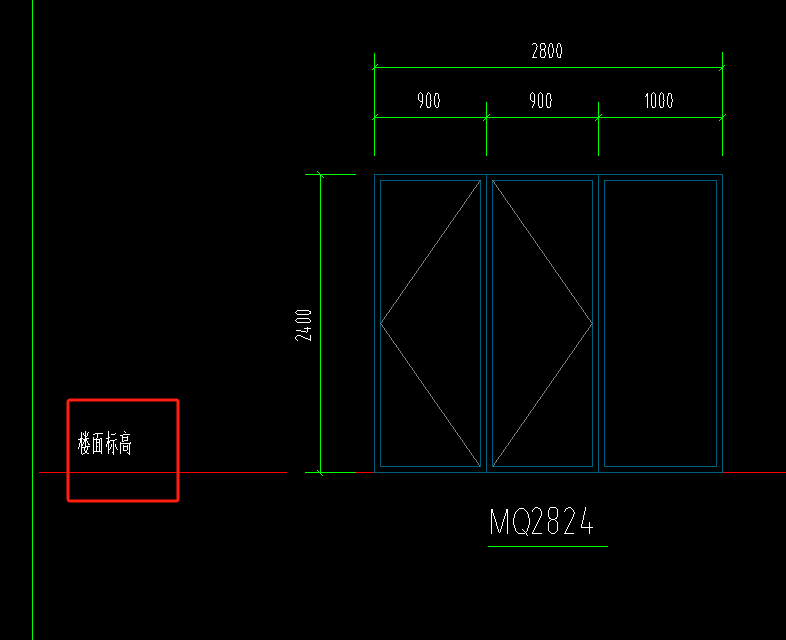

答疑：这是建筑图的楼面标高还是结构图的楼面标高
提问网友：熙
提问日期：2024-10-14 09:33:31
已采纳
解答网友：zhangy
钻石专家
建筑图纸上是建筑标高信息。
解答网友：天海一线
黄金专家
建筑标高
解答网友：ò huó
建筑图的楼面标高，建筑标高
解答网友：As you can
这是门窗表是建筑图里的，自然是建筑标高。
答疑：图纸比例1比500，图纸测量1m，就是1m吗？
提问网友：LA
提问日期：2024-10-14 09:22:03
已采纳
解答网友：zhangy
钻石专家
图纸测量1M，实际应该是500m。
解答网友：大家广联
钻石专家
是的，测量有标注的 对上就不用调整比例
解答网友：晨俗
黄金专家
比例设置好之后量的话是1m就是1m
解答网友：豪横的同
比例尺1：500表示实际长度是图上长度的500倍。比例尺公式：图上距离=实际距离×比例尺；实际距离=图上距离÷比例尺；比例尺=图上距离÷实际距离。
解答网友：一缕春风醉
白银专家
测量图纸时设置比例1：500，测出1米就是1米

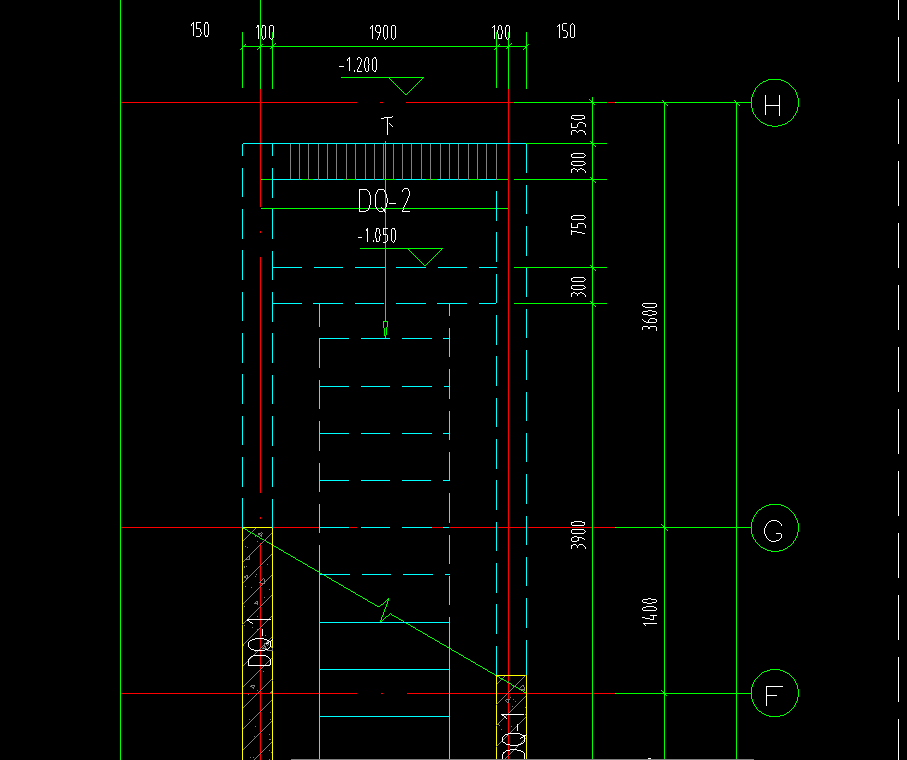

答疑：哪些部分是DQ2？
提问网友：13218308880
提问日期：2024-10-13 22:33:16
解答网友：zhangy
钻石专家
结合其他图纸查看一下。可能是整个横向的一段的长度。

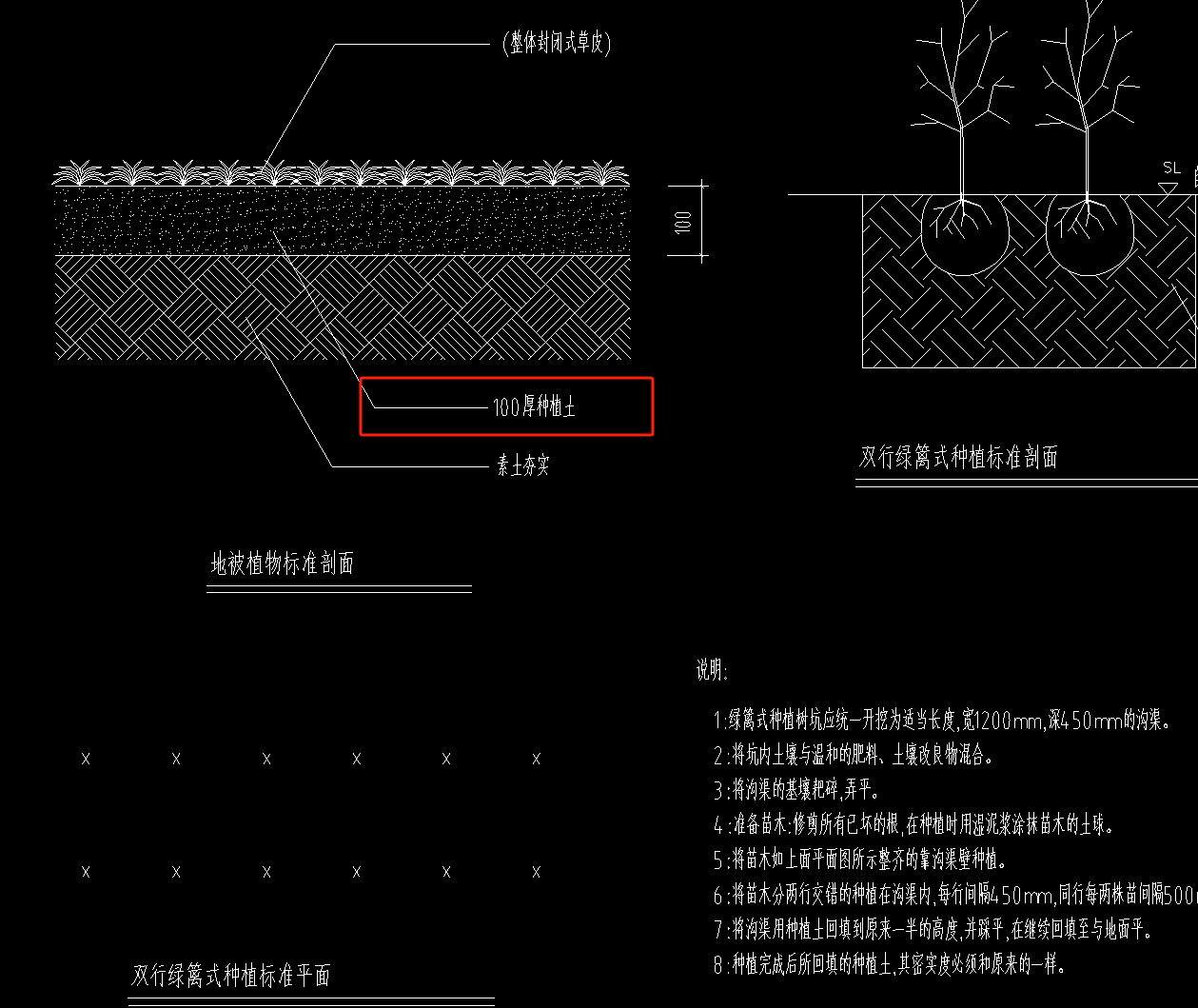

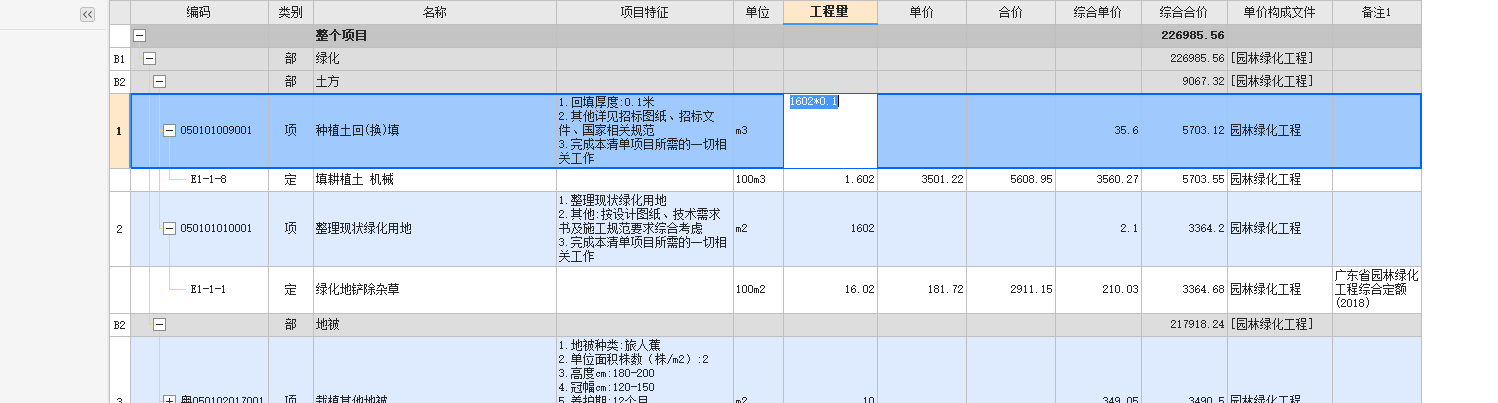

答疑：请问一下，园林挖回填到底是按照0.3m，还是按照0.1m的工程量呀
提问网友：天天向上
提问日期：2024-10-13 22:15:08
解答网友：冰临城下
黄金专家

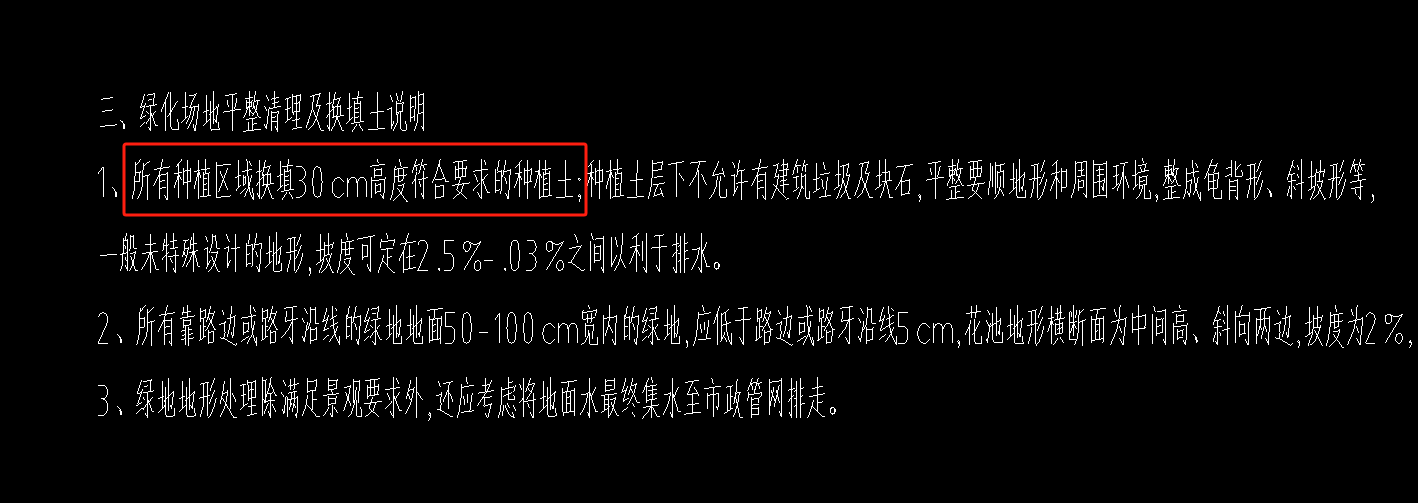

图纸要求的是30公分，但是实际施工换填的厚度要求为10公分，清单特征描述很清楚的
解答网友：独行者
铂金专家
图纸要求0.3米与清单描述0.1米不同

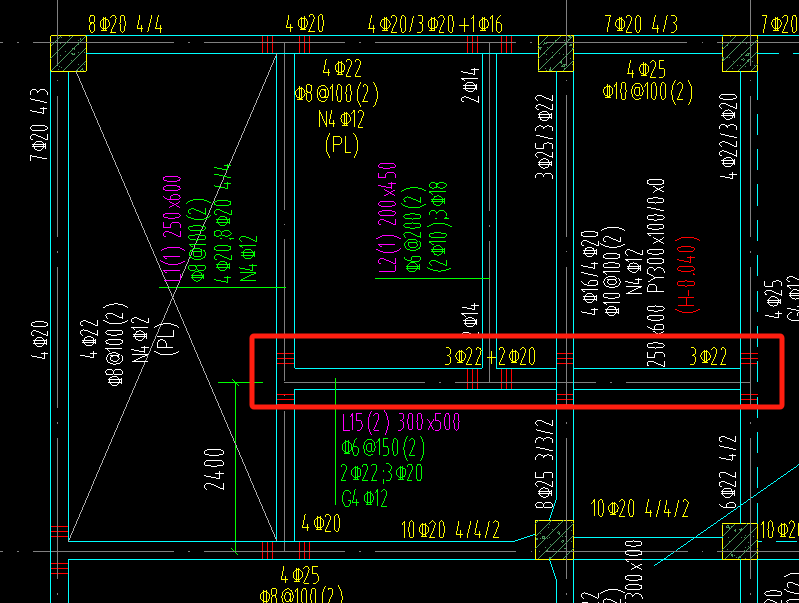

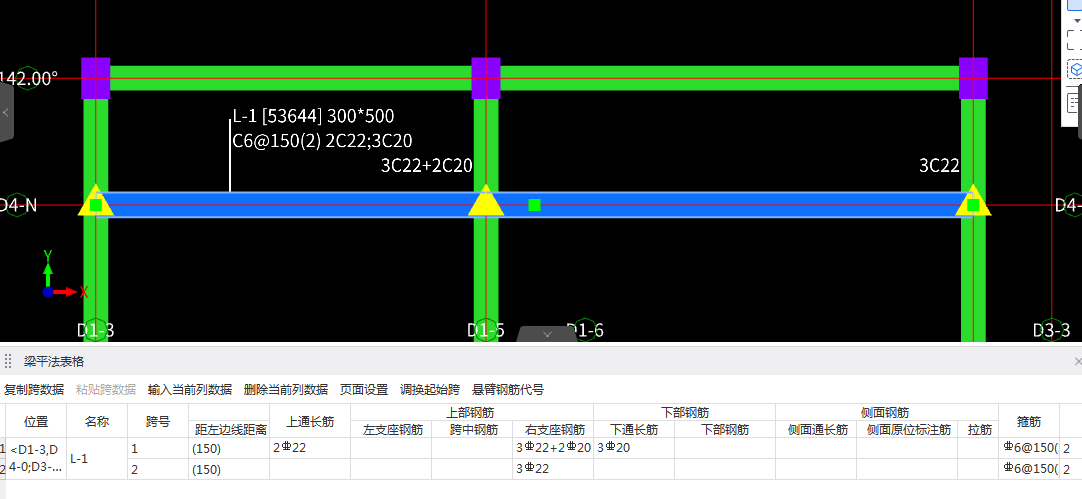

答疑：非框架梁只有每跨的右侧标注了支座负筋信息，而左侧没有标注，那左侧的支座负筋情况呢
提问网友：小白
提问日期：2024-10-13 19:56:32
这表明两跨的“左支座负筋”信息同“右支座负筋”信息，因此此处省略左支座原位标注；还是表明这两跨都没有配置左支座负筋（非框架梁可以不设置支座负筋）？
解答网友：雪莲
铂金专家
按图纸设计标注
解答网友：陈工
钻石专家
2C22，上部通长的。左侧支座是2C22的，由通长筋受力的。
解答网友：星辰大海
铂金专家
答疑：梁某跨的上部在左、右支座和跨中三处均有原位标注，请问跨中的标注表示什么钢筋？
提问网友：小白
提问日期：2024-10-13 17:32:31
是架立钢筋吗？还是图纸错误？
解答网友：星辰大海
铂金专家
解答网友：冯福连
铂金专家
是本跨上部通长钢筋，
解答网友：启平
你就按照这梁的标识进行识别。集中标注是2C20,表示这两根钢筋是通长筋，放在梁上部的角部。
该跨梁的上部钢筋都包含C20钢筋，所以是没有问题的。
架立筋是本来受力不需要这钢筋的，但是为了和箍筋进行绑扎形成骨架，所以设立的钢筋，在梁表示中使用括号在梁上部跨中表示。没有括号就是上部钢筋。

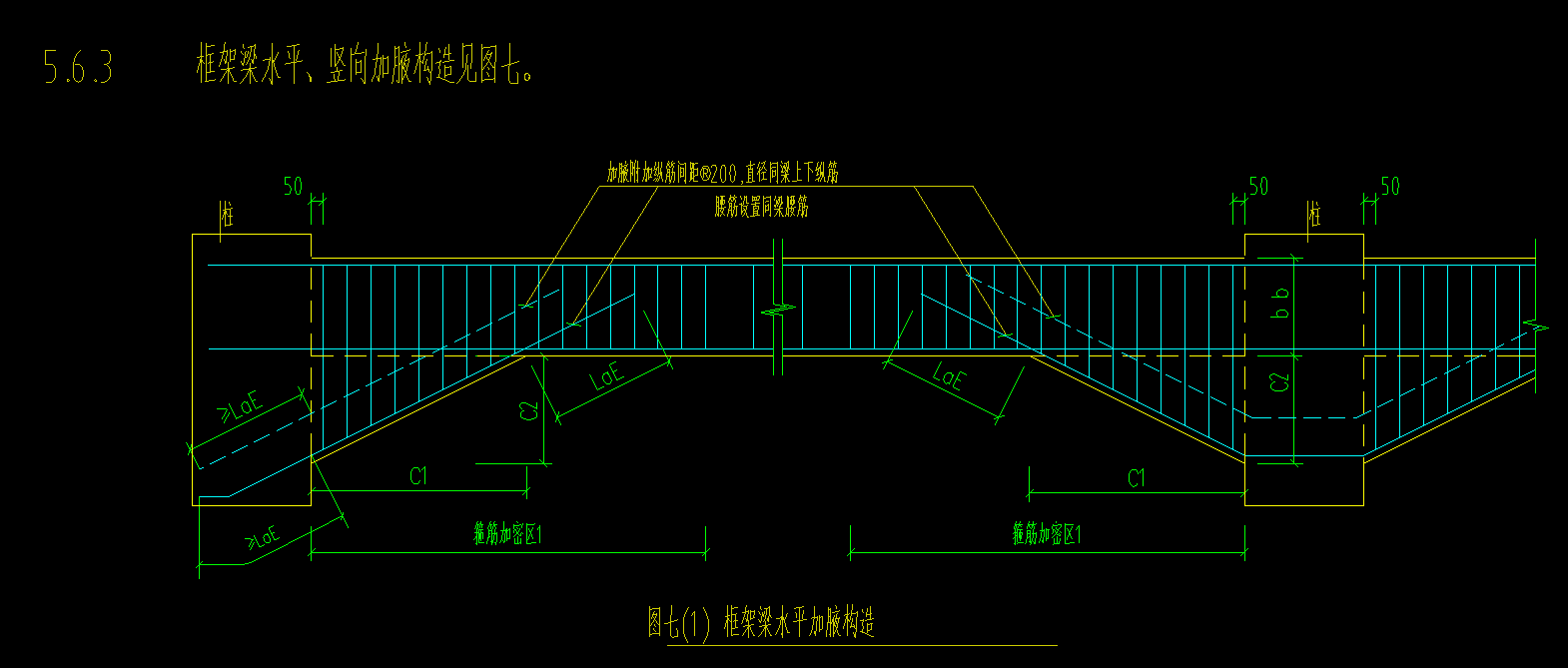

答疑：这个梁是这个形状才用加腋，还是所有框架梁才用
提问网友：你好了吗
提问日期：2024-10-13 17:23:39
解答网友：星辰大海
铂金专家
仅此标注加腋
解答网友：GXZ
铂金专家
是否需要加腋？你这是要看平面布置图的标注，这个大样表示的是加腋的钢筋设置方式
解答网友：djyy
黄金专家
具体要根据设计图纸来确定
答疑：各位大神们，第四条线是什么意思
提问网友：虎浪嘿～
提问日期：2024-10-13 17:11:04
已采纳
解答网友：xagcc
钻石专家
折断符号，说明通下去了。
解答网友：睡 莲
钻石专家
省略了，详见其他图纸
答疑：建模的时候通气管需要每层都跟排水管用斜管连接吗 还是活就底部跟顶部连接其余部分不
提问网友：xue
提问日期：2024-10-13 14:21:50
求大神解答
解答网友：睡 莲
钻石专家
12定额计算规则，连接的斜管不用单独计算
解答网友：青山白马
黄金专家
看设计图纸，一般图纸都由标注。
答疑：请问：椭圆处表示什么意思？
提问网友：小女士
提问日期：2024-10-13 14:11:15
2024-10-13 14:26:33 补充
解答网友：睡 莲
钻石专家
查看建筑图纸
解答网友：陈柱
白银专家
空洞，类是于排风井之类的
解答网友：菩提七杀
白银专家
看下建筑图，很可能是设备间，这个位置是放设备的
解答网友：雪花飘 飘
铂金专家
后浇板
解答网友：追梦
专家
水、电、井室；
解答网友：nh
钻石专家
可能是井类，先预留，后浇筑，查看说明看看

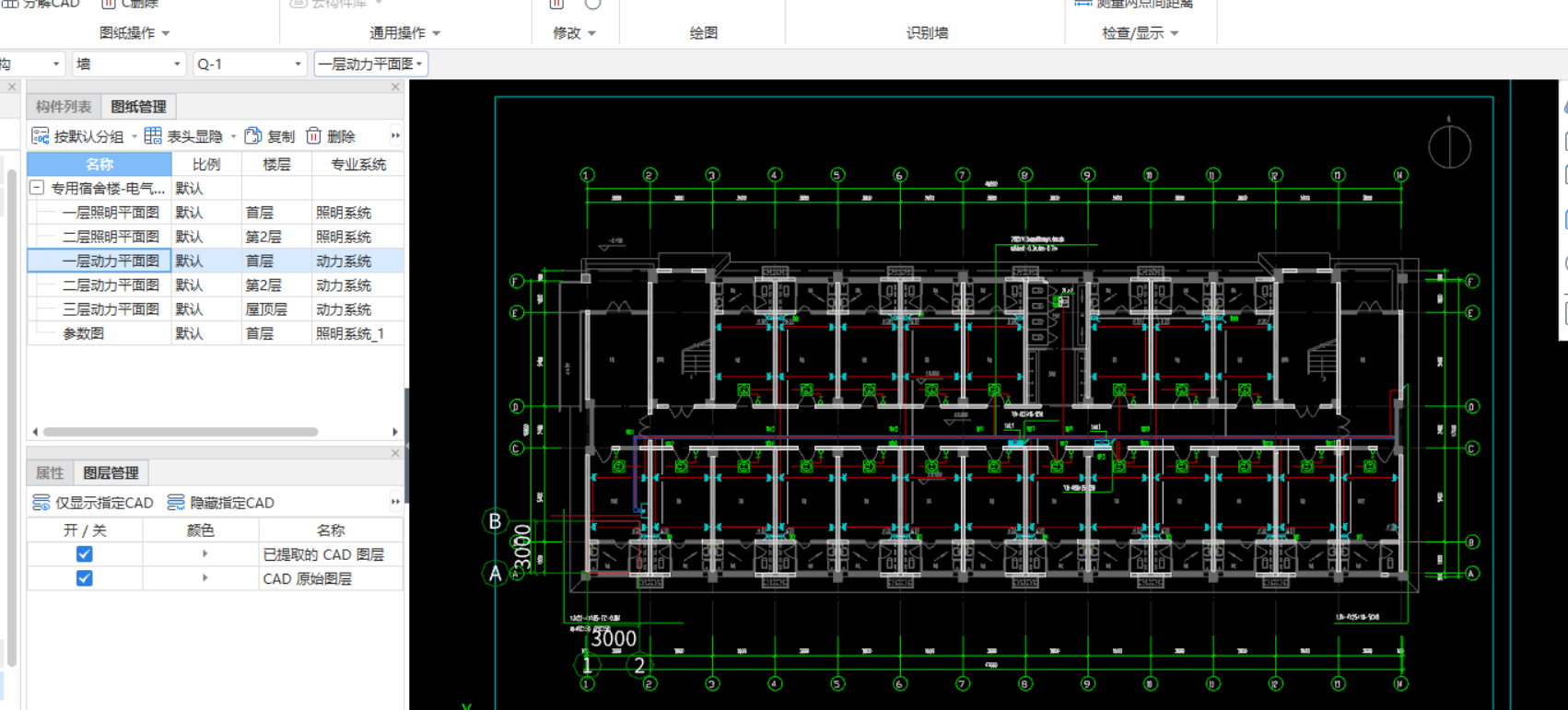

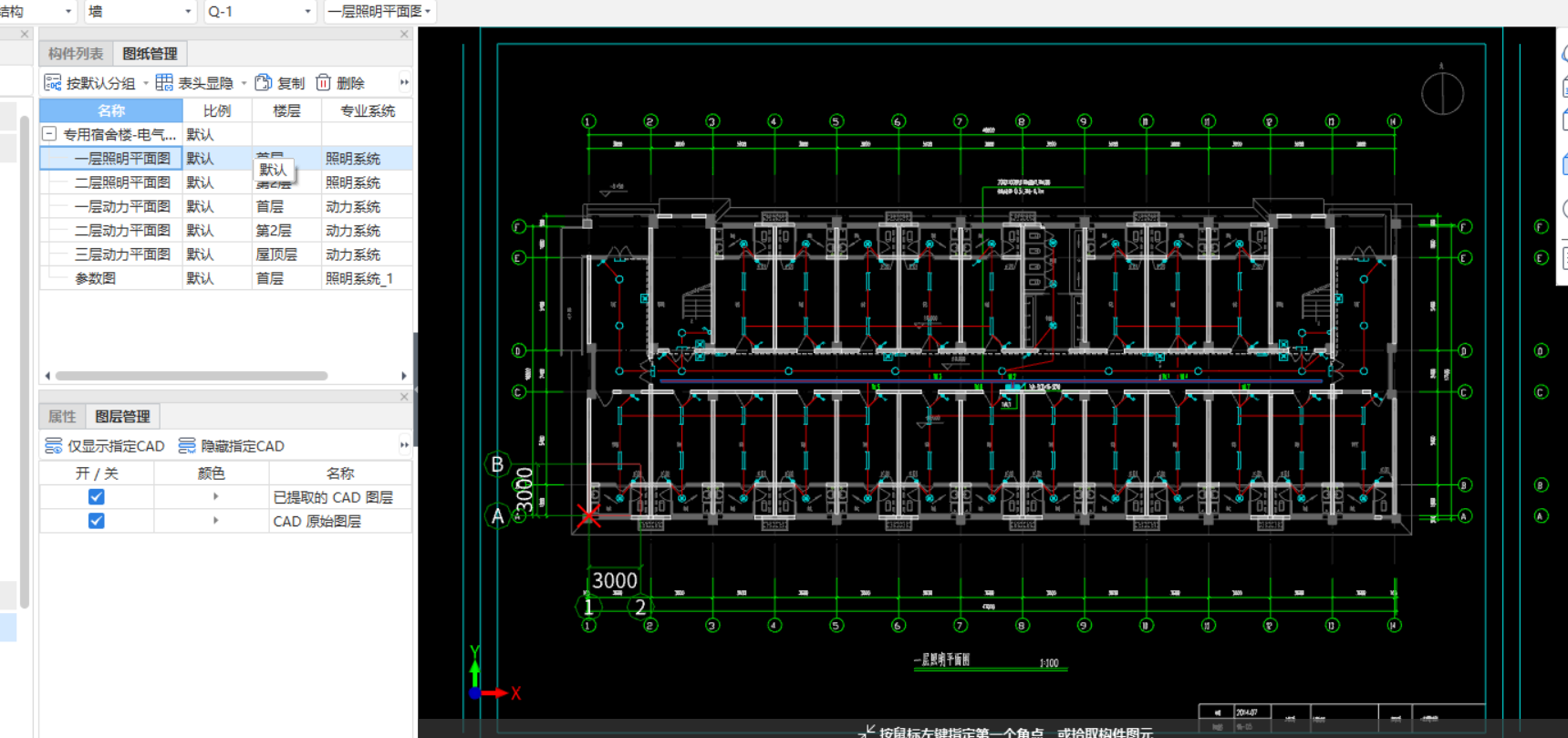

答疑：gqi中一层在动力系统和照明系统图中都识别了墙体，这算不算重复计算？
提问网友：喻喻吖
提问日期：2024-10-12 23:03:08
是一层只能识别一张图的墙体吗
解答网友：蓝鲸
铂金专家
不算
解答网友：大海
钻石专家
安装图纸的墙体，不进入预算（与重复计算挨不上）
答疑：电力电缆WDZB1N-YJY-8.7/15kV-3*120套用什么定额比较合适
提问网友：安装预算
提问日期：2024-10-12 22:12:32
电力电缆WDZB1N-YJY-8.7/15kV-3*120套用什么定额比较合适
解答网友：清茶
专家
这种电缆型号不是架空也不是埋地型号，一般是桥架敷设和电缆沟敷设这两种。具体要看图纸。
大小套120以下电缆
解答网友：芋头
铂金专家
电力电缆 120mm2以内的
解答网友：独行者
铂金专家
三芯耐火电缆线，套电缆截面150子目。
解答网友：蓝鲸
铂金专家
套120mm2以内铜芯电缆敷设子目
解答网友：大海
钻石专家
（8-368）

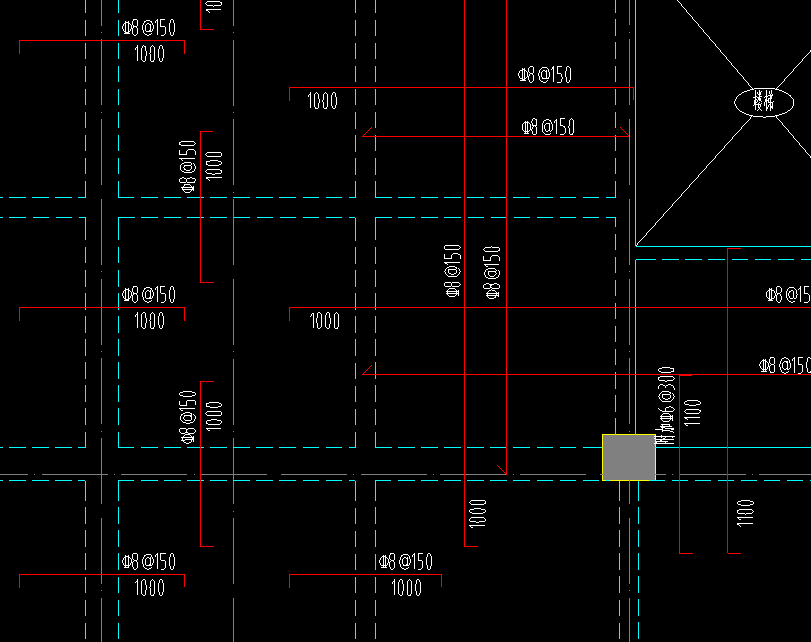

答疑：请教一下,带弯勾的是跨板受力筋,还是板受力筋
提问网友：花开富贵
提问日期：2024-10-13 10:10:25
解答网友：大家广联
钻石专家
斜45度勾是 底筋 90度直勾的 面筋及跨板受力筋
负筋：负筋是承受负弯矩的钢筋，一般在梁的上部靠近支座的部位或板的上部靠近支座部位；
跨板受力筋：是指图纸上标注的板上部通长并且伸出板外的受力钢筋；
板受力筋：是指现浇板或预制板中承受拉力的钢筋，放置于板面承受负弯矩称为负钢筋，放在板底承受正弯矩称为正钢筋。如图：
通俗来讲就是：在板跨内布置的通长钢筋叫板受力筋（或通长的底筋、面筋）；当钢筋跨过板之后还有一端或两端延伸，我们就叫它跨板受力筋；当钢筋只是跨在梁上，有一端或两端延伸，我们就叫它板负筋。
备注：跨板受力筋是面筋，跨筏板主筋是底筋。
答疑：GTJ2025添加图纸就提示达到中断点，这么处理？
提问网友：余飞
提问日期：2024-10-13 09:07:00
GTJ2025添加图纸就提示达到中断点，软件自动退出了，这么处理？
解答网友：陈工
钻石专家
上班时段，与客服沟通处理。
解答网友：轻舟淡月
铂金专家
报错如图：
方法一：将软件先关闭—点到软件快捷方式的图标上—鼠标右键—点击属性—打开文件位置/打开文件所在位置—Drv文件夹—分别选中Switch.exe和SwitchSoftMode.bat文件（有些电脑未显示后缀时，此文件显示为Switch和SwitchSoftMode）—鼠标右键以管理员身份运行，出现黑色的框闪一下即可完成操作—再打开软件即可。如图：
方法二：电脑运行内存太小，建议升级内存。
