在视图当中，我们可以使用“视图截断”和“移动视图区域”工具，将一个视图拆分成若干个视图，并缩短几个视图之间的距离。比如，当视图中有很多重复的构件导致视图长度过长的时候，如果我们不希望显示这些重复的构件，我们可以使用这种方式将一个很长的视图缩短到一个很短的范围里，并放置到图纸当中。我们以剖面图为例进行一下讲解：
1.首先要将属性栏里的“裁剪视图”和“裁剪区域可见”确认勾选。
2.进入剖面视图当中，单击剖面框下方的破折号“垂直视图截断”。
3.视图被一分为二，中间的部分不显示。
4.拖动剖面框中间圆点形状的拖动柄，改变单个剖面框的大小。
5.拖动剖面框中间双箭头形状的拖动柄，将单个剖面框进行拖动。
6.两个剖面视图之间的距离被缩短。
7.将其中一个圆点形状的拖动柄拖到另一个区域内。
8.视图会重新合并成为完整的剖面视图。
我们可以使用结构柱工具将垂直承重图元添加到建筑模型中。
“结构”选项卡 →“结构”面板 →（柱）
“建筑”选项卡 →“构建”面板 →“柱”下拉列表 →（结构柱）
放置结构柱
尽管结构柱与建筑柱共享许多属性，但结构柱还具有许多由它自己的配置和行业标准定义的其他属性，可提供不同的行为。
结构图元（如，梁、支撑和独立基础）与建构柱连接或不与建筑柱连接。另外，结构柱具有一个可用于数据交换的分析模型。
通常，建筑师提供的图纸和模型可能包含轴网和建筑柱。我们可通过以下方式创建结构柱：手动放置每根柱或使用“在轴网处”工具将柱添加到选定的轴网交点。在大多数情况下，在添加结构柱之前设置轴网很有帮助，因为结构柱可以捕捉到轴线。
我们可以在平面或三维视图中创建结构柱。
放置垂直结构柱
我们可以在平面视图和三维视图中添加柱。
在此输入任务的上下文（可选）。
1.在功能区上，单击（结构柱）。在哪里？
“结构”选项卡 →“结构”面板 →（柱）
“建筑”选项卡 →“构建”面板 →“柱”下拉列表 →（结构柱）
2.从“属性”选项板上的“类型选择器”下拉列表中，选择一种柱类型。
3.在选项栏上指定下列内容：
放置后旋转。选择此选项可以在放置柱后立即将其旋转。
标高。（仅限三维视图）为柱的底部选择标高。在平面视图中，该视图的标高即为柱的底部标高。
深度。此设置从柱的底部向下绘制。要从柱的底部向上绘制，需要选择“高度”。
标高/未连接。选择柱的顶部标高；或者选择“未连接”，然后指定柱的高度。
4.单击以放置柱。柱捕捉到现有几何图形。柱放置在轴网交点时，两组网格线将亮显。
放置柱时，使用空格键更改柱的方向。每次按空格键时，柱将发生旋转，以便与选定位置的相交轴网对齐。在不存在任何轴网的情况下，按空格键时会使柱旋转90度。
放置倾斜结构柱
倾斜结构柱在较高的大型轮廓结构中较为常见。斜柱建模可以帮助工程师详细构建项目并执行准确的分析计算。
通过单击两次在平面视图上放置斜柱：一次用于指定柱的起点，一次用于指定柱的终点。
我们可以为每次单击都定义标高和偏移量，也可以使用“三维捕捉”来连接到之前放置的图元。
1.在功能区上，单击放置倾斜结构柱（结构柱）。在哪里？
“结构”选项卡 →“结构”面板 →（柱）
“建筑”选项卡 →“构建”面板 →“柱”下拉列表 →（结构柱）
2.单击“修改|放置结构柱”选项卡 →“放置”面板 →（斜柱）。
3.从“属性”选项板上的“类型选择器”下拉列表中，选择一种柱类型。
4.在选项栏上指定下列内容：
第一次单击。（仅平面视图放置）选择柱起点所在的标高。在文本框中指定柱端点的偏移。
第二次单击。（仅平面视图放置）选择柱端点所在的标高。在文本框中指定柱端点的偏移。
三维捕捉。如果我们希望柱的起点和终点之一或二者都捕捉到之前放置的结构图元，需要选择“三维捕捉”。如果在剖面、立面或三维视图中进行放置，这是最准确的放置方法。
如果在剖面、立面或三维视图中建模，需要在适当的位置绘制列。
5.在平面区域中单击，以便在为“第一次单击”选择的标高处指定柱的起点。
6.再次单击，以便在为“第二次单击”选择的标高处指定柱的终点。
此时将放置该柱，其放置方式将由这两次单击、与这些单击相关联的标高以及为这些单击定义的偏移量来定义。在下图中，使用显示的单击位置，从项目的标高2结构平面放置了一个斜柱。
在Revit中，有两种类型的柱：“建筑”和“结构”。如果放置在墙旁边或墙内，则建筑柱使用材质包络。无论放置在何处，结构柱都将保持其材质属性。结构柱还包含用于结构分析的属性。
从“常用”选项卡中选择“柱”工具。使用下拉列表来指定希望放置建筑柱还是放置结构柱。然后选择要放置的族类型。
建筑柱可随意放置在我们单击的位置。标准捕捉可允许我们将柱放置在轴网交点处或其他位置。放置柱时，可以通过在“选项栏”上指定值来控制柱的高度。注意靠近墙交点放置的柱处的材质包络。
放置结构柱时，可以使用“在轴网处”或“在柱上”选项一次放置多个柱。例如，如果使用“在轴网处”，则选择要用于放置的轴网，然后完成此模式。结构柱将放置在所有轴网交点处。如果选择“在柱上”选项，则结构柱将放置在每个建筑柱上。
也可以通过选择“斜柱放置”选项，然后使用“选项栏”上的设置控制倾斜来倾斜放置结构柱。
在Revit项目中，可以单独使用建筑柱和结构柱，也可以组合使用它们。
（来源：欧特克BIM俱乐部）
铝合金模板，具有重量轻、拆装方便、刚度大、精度高、稳定性好、承载力高、混凝土成型质量好、周转次数多、施工安全文明等优点，正越来越广泛地被企业所接受并应用。但是，由于铝合金模板施工方法与传统模板不同，在实际施工过程中也出现诸多工艺问题。本文是雅居乐项目部从工程实例中总结的铝模施工的9个常见问题，并给出防治措施，具有指导意义，大家可在工程中参考！
铝模施工的9个常见问题
注意防治
1问题
立杆间距不符合方案要求
典型实例
隐患影响
立杆间距不符合要求间距过大会明显降低支撑体系的承载能力，影响脚手架的整体稳定性，严重的可能导致坍塌，给工程带来巨大损失。
纠正措施
按方案要求补设立杆支撑。
预防措施
加强过程交底及施工验收，严格按方案要求施工，对于立杆设置不满足要求的及时整改。楼板及梁底支撑配用早拆独立钢支撑的，支撑间距小于1.3MX1.3M。
2问题
斜撑设置不满足方案要求
典型实例
隐患影响
铝模斜撑设置不合要求直接影响模板的刚度和稳定性，易照成后期混凝土结构浇筑时模板失稳及偏位，导致混凝土成型质量感观差并且存在一定安全隐患。
纠正措施
斜撑设置间距过大及安装不满足要求的需补设斜撑。
预防措施
严格按方案要求施工，加强过程检查验收，不满足要求的及时整改，柱、墙体两侧安装斜支撑，支撑距墙体端部不大于750mm，支撑间距不大于1600mm，宽度大于2米的墙体设置不少于两道斜撑，宽度小于1.2米的墙体及剪力墙短肢设置不少于一根斜撑，楼板需预留斜撑固定预埋件。
3问题
背楞、螺杆设置不符合方案要求（第一排背楞高度、螺杆和其他背楞间距）
典型实例
隐患影响
背楞及螺杆设置不合要求会导致铝模板墙板的移动和弯曲变形，造成混凝土成型质量差。
纠正措施
背楞及对拉螺杆间距过大的需及时补设加固。
预防措施
1、严格按方案要求施工，加强过程验收，墙柱侧模采用背楞及对拉螺杆加固，对底层背楞距离板面间距需不大于300mm，两道背楞间距不大于700mm，层高2.8至3米的墙柱，内墙柱必须设置不少于4道背楞，外墙柱必须设置不少于5道背楞；
2、梁侧模背楞当梁高小于1米使可不设背楞，梁高1至1.2米时设置一道背楞，梁高大于1.2米时按墙体模板设置背楞对拉加固。
4问题
背楞、螺杆缺失或使用位置错误
典型实例
隐患影响
铝模背楞及螺杆缺失及设置不合理会造成铝模板墙板固定不牢，导致混凝土浇筑易爆模，影响混凝土结构外观质量，存在一定安全隐患。
纠正措施
对于背楞螺栓间距布置过大的中间必须补设对拉螺栓，采用搭接的背楞应更换后再加固，尽量避免背楞搭接。
预防措施
铝模施工应制定合理可行施工方案，严格按方案施工加强过程验收，仔细审核结构图纸和配筋图纸，在布置对拉螺栓间距的过程中，应注意避开主筋位置200mm至300mm，防止主筋挡住对拉螺栓的位置，对拉螺栓的横向间距≤800mm，起始间距从内墙起始边开始，间距设定为350mm，通用间距设定为800mm，当墙体宽度≤400mm时，末端设置一根对拉螺栓，贴紧梁底下的墙板，在两节背楞相连接处，应布置一根对拉螺栓。
5问题
销钉销片间距过大，拼缝不严
典型实例
隐患影响
铝模销钉间距过大会使模板固定不牢，拼缝不严，从而导致砼漏浆、错台现象的发生，影响砼表面观感质量及后续工序施工。
纠正措施
角板洞销子必须满打，漏打的需补打。
预防措施
墙柱板打销钉间距符合水平方向30公分一个，即标准板400mm的水平方向上有2个销钉。垂直方向按孔位满足30公分一个。天花板打销钉间距满足25公分一个，墙头板所有销钉孔位需打满不能空位，以防胀模出现爆点。
6问题
预埋与水电开孔使用烧焊，未使用开孔器开孔
典型实例
隐患影响
铝模预埋与水电开孔未用开孔器使用烧焊会导致烧焊部位凹凸不平，影响混凝土预留孔四周浇筑成型质量及后续工序施工。
纠正措施
烧焊开孔部位四周应打磨平整清理干净。
预防措施
铝模水电安装预埋穿梁底线管及预埋穿墙套管应先放线定位准确后用专用开孔器开孔后穿管固定，避免烧焊开孔。
7问题
外墙下部K板，错台常见，上部K板未调直，浇筑完成后外墙不平
典型实例
隐患影响
外墙K板未调直及未与墙柱模板有效连接易导致外墙混凝土浇筑后上下错台，外墙面不平整，影响后续工序施工。
纠正措施
下部K板需与墙柱模板用销钉，销片连接固定牢固，上部K板需调直避免拼缝不严产生漏浆、错台，当外墙涨出截面变大>5mm时，将K板拆除（先装内墙），剔凿爆模部分，修补合格后再装回K板。当外墙内涨截面变小>5mm时，松动K板至标准截面再装外墙。
预防措施
严格按方案施工，加强技术交底，安装外墙模板时，顶部最上一块K板不拆，作为上层根部及限位，以防跑模、错台及漏浆，降板处先用垫条板垫平后再安装墙柱模板，立墙柱铝模时，应按线及定位筋选择模板位置。
8问题
加固不到位，螺杆、斜撑松动，浇筑时极易爆模、爆点
典型实例
隐患影响
铝模加固不到位、螺杆未固定、斜撑松动直接影响铝模稳定性及承载能力，导致混凝土浇筑过程中易失稳及爆模，影响表面观感质量。
纠正措施
1、墙模斜撑设置数量不足应按要求补设，斜撑应严格按深化图纸施工，每层施工前预埋好下层斜撑固定点，支撑距墙体端部不大于750mm，支撑间距不大于1600mm；
2、背楞宜采用整根杆件连续设置，接头要错开设置，搭接长度不下于400mm；
3、墙柱铝模侧模背楞用螺栓重新加固，每个单元安装完成后检查墙身螺栓是否固定牢固，两侧螺杆洞应平直相对，背楞及螺杆安装应固定牢靠，用力得当。墙身模板至少采用四排背楞，对拉螺杆间距不大于800mm。
预防措施
加强施工交底及检查验收，严格按方案施工要求施工，墙柱模板应斜撑加固，柱、墙体两侧安装斜支撑，支撑距墙体端部不大于750mm，支撑间距不大于1600mm，宽度大于2米的墙体设置不少于两道斜撑，宽度小于1.2米的墙体及剪力墙短肢设置不少于一根斜撑；背楞应连续设置不能断开，墙柱侧板需加固到位。
问题
9暴力拆模，型材变形特别是吊模、角板、楼梯板
典型实例
隐患影响
1、暴力拆模会导致混凝土边角等薄弱部位破损，影响表面观感。
2、铝材变形直接影响混凝土浇筑后观感质量，导致成型质量达不到要求。
纠正措施
拆模应做好交底，控制拆模力度，使主体结构和模板分离即可，避免用力过大随意丢弃致使模板变形。
预防措施
拆除前应架设工作平台以保证安全，模板拆除时，混凝土强度必须达到设计允许值方可进行，拆除模板时切不可松动和碰撞支撑杆，拆下模板应立即清理模板上的污物，并及时刷涂脱模剂，施工过程中弯曲变形的模板应及时运到加工场进行校正，拆下的配件要及时清理、清点、转移至上一层。拆下的模板通过预留专递孔或楼板空洞传运至上层，零散的配件通过楼梯搬运。
桥梁墩身、墩台帽及盖梁施工方案
1、墩柱采用搭架立模
在 承台上将立柱或肋柱部位凿去上面浮浆，以使承台与立柱接合面良好，处理好立柱或肋柱预埋钢筋。在承台上测量放样出立柱或肋柱中心点、纵、横轴线。弹出立柱模板位置线。
2、盖梁及台帽
立 柱浇时要事先预埋ф120的通孔，预埋位置要准确，便于盖梁立底模，待墩柱强度达到规范要求后，才可以进行盖梁施工准备工作，测量放样出立柱、台身中心点、盖梁台帽中心轴线。墩柱顶面要凿毛。
3、模板制作
墩柱 模板采用定型钢模板；模板拼装必须保证足够的强度和刚度，并保证板央的平整度满足技术规范要求，对模板的固定要牢固可靠；盖梁底模采用在工字钢上先铺设一 排方木（10×10cm），间距为80cm，上方利用木模加钢板，其中木模厚度不小于2.5cm，钢板厚度不小于3mm，边模采用大块组合钢模，背面加槽 钢支撑，以提高边模的强度和刚度，拼装好后整体吊至施工现场，进行安装。
4、钢筋 制作与安装
①钢筋加工
钢筋在加工场地集中加工，钢筋原材进场要通过试验，合格后方能投入使用，钢筋焊接试验室要按频率进行抽检。严格按图纸下料，加工成型好的钢筋 按规格、长度堆放整齐，并注意防雨、防锈。最后集体运至现场绑扎、成型。钢筋加工时，还应着重注意以下几点：
◆钢筋表面应洁净，使用前应将表面油渍、漆皮、鳞锈等清除干净；
◆应避免在结构的最大应力处设置接头，并应尽可能使接头交错排列，接头间距互错开的距离大于 50cm；
◆焊接点与弯曲处的间距应大于10d（d为钢筋直径）；
◆焊接时存留的焊渣应除去。

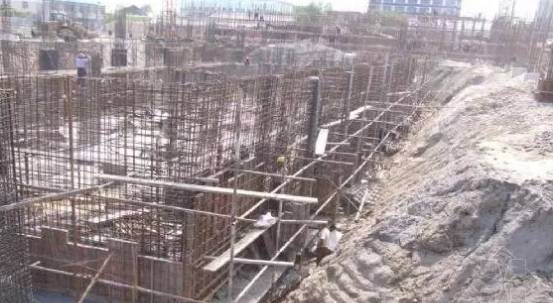

②布筋
墩柱钢筋施工时，墩柱钢筋笼吊装时对位要准确，采用垂线法定 位，中心点误差控制在2cm内，墩柱边侧的保护层利用垫块来保证；
盖梁、台帽钢筋 施工时，钢筋弯曲要符合规范要求，尽量避免在接头处弯起钢筋。盖梁、台帽底面、边侧的保护层利用垫块来保证。主筋、箍筋间距要依据图纸要求进行。焊接时焊 接处焊渣要敲掉方能进行绑扎、安装。同时要注意预埋件的设置。
5、立模
墩柱模板由于采用定型钢模板，用吊机吊装后，要检查其中定位垂直度，为控制其中心位置，可在立柱 钢筋底部先对模板定位，垂直度用吊锤检查。
盖梁模板运至现场后，在现场先将底模吊 至工字钢上，注意接缝及模板两边与中心轴线的距离，再安装边模板，吊装前涂刷脱模剂，然后用吊车按顺序将各边模板吊起进行整体拼装，为保证模板的整体稳 定，模板整体拼装后，安装加劲和对拉螺杆，外用拉锚固定盖梁、台帽整体位置，拼装模板时还应注意保证拼缝的密封性和钢筋骨架的保护层，防止漏浆和露筋。台 帽背墙模板应特别注意纵向支撑或拉条的刚度，防止灌注混凝土时鼓肚，侵占梁端空隙。
6、 砼浇筑及养护
浇筑混凝土前，应对支架、模板、钢筋和预埋件进行检查，符合设计要求 后，方可进行砼浇注。模板内的杂物、积水和钢筋上的污垢应清理干净。模板如有缝隙，应用海绵或泡沫填塞严密。浇筑混凝土前，模板内面要涂刷脱模剂，砼浇注 前检查混凝土的均匀性的坍落度，按设计要求控制坍落度。
混凝土应按一定的厚度、顺 序、和方向分层浇筑。应在下层混凝土初凝或能重塑前浇筑完上层混凝土，分层应水平，分层厚度不宜超过30cm。墩柱浇筑时，砼自由下落高度一般不宜超过 2m，以防发生离析。否则应通过串筒、溜槽等设施卸浇混凝土；
在每层混凝土浇筑过 程中，随混凝土的灌入及时采用插入式振动棒振捣。振动棒振动移动间距不超过振动棒作用半径的1.5倍；振捣过程中，振动棒与模板间距保持5-10cm，并 避免碰撞钢筋，不得直接或间接地通过钢筋施加振动。振捣上层混凝土时，振动棒应插入下层混凝土出现较大的气泡。对每一振动部位，必须振动到该部位混凝土密 实为止。密实的标志是混凝土停止下沉、不再冒出气泡、表面呈现平坦、泛浆。
浇筑混 凝土过程中，设专人检查支架、模板、钢筋和预埋件，当发现有松动、变形、移位时，应及时处理。
浇筑完毕时，要进行收浆，并及时向表面洒水养护（水质与拌和用水相同），洒水养护时间一般为7d。当承台与流动性地表水或地下水接触时，应采 取防水措施，混凝土在浇筑后7d不受水的冲刷侵袭；混凝土强度达到2.5Mpa前，不得使其承受各种外加荷载。
7、拆模
混凝土浇筑完成 后，待其强度达到规范要求后，拆除模板，拆除的模板必须立即进行清理和修整，涂上脱模剂，转到下个结构物施工。非承重侧模板在混凝土强度能保证拆模时不损 坏表面及棱角，一般以混凝土强度达到2.5Mpa为准。承台拆除模板后基坑还必须及时进行回填，回填时保证基底无渗漏无积水，回填土必须符合要求。盖梁、 台帽可先拆边模，底模须混凝土达到70%强度后方可拆除。
相信很多设计师都知道，对于一些圆筒样式的建筑，外壁是弯曲的，那么用Revit创建这类模型时，轴网就要画弯曲的，Revit中如何画弯曲的轴网？

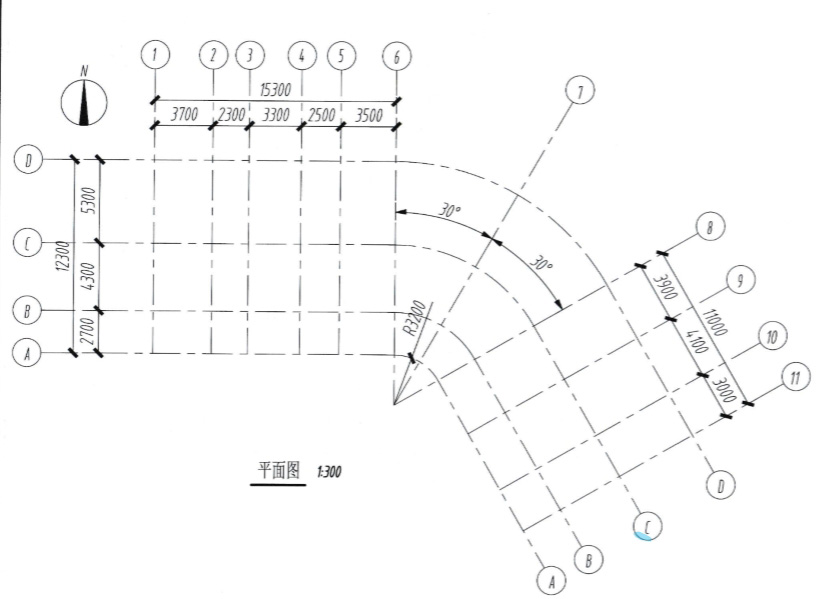

1、 找到一张有弯曲轴网的图纸

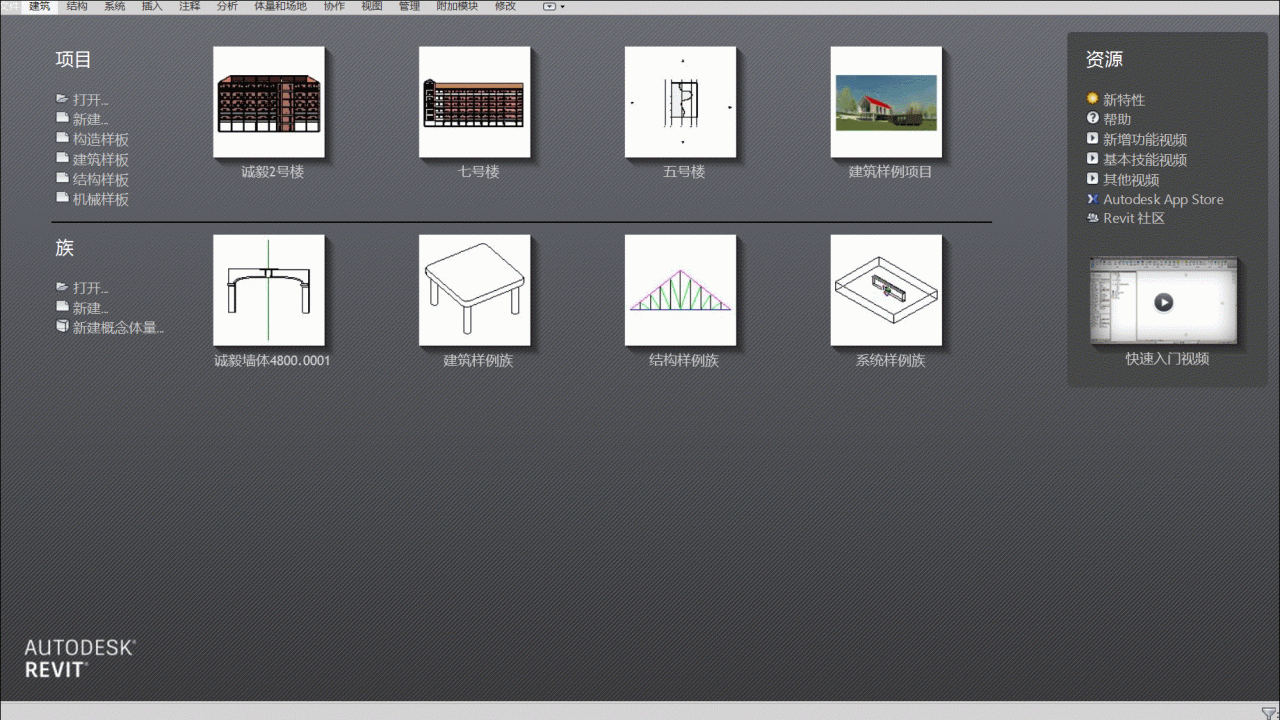

2、 打开Revit，建筑样板

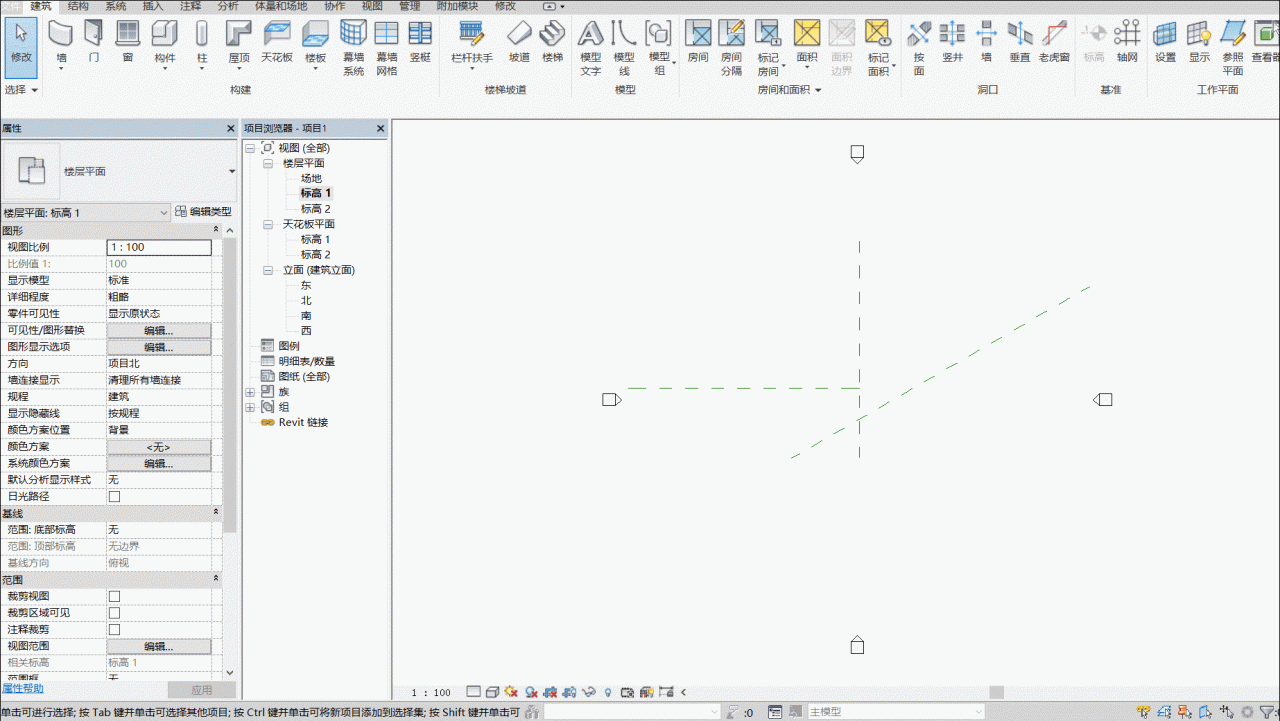

3、 点开标高1进行绘制，用参照平面进行辅助定位中间的角度，再定位左侧平行轴网的位置
4、 确定好位置后，点击“多段”工具进行绘制
5、 利用拾取线功能完成横向轴网的绘制

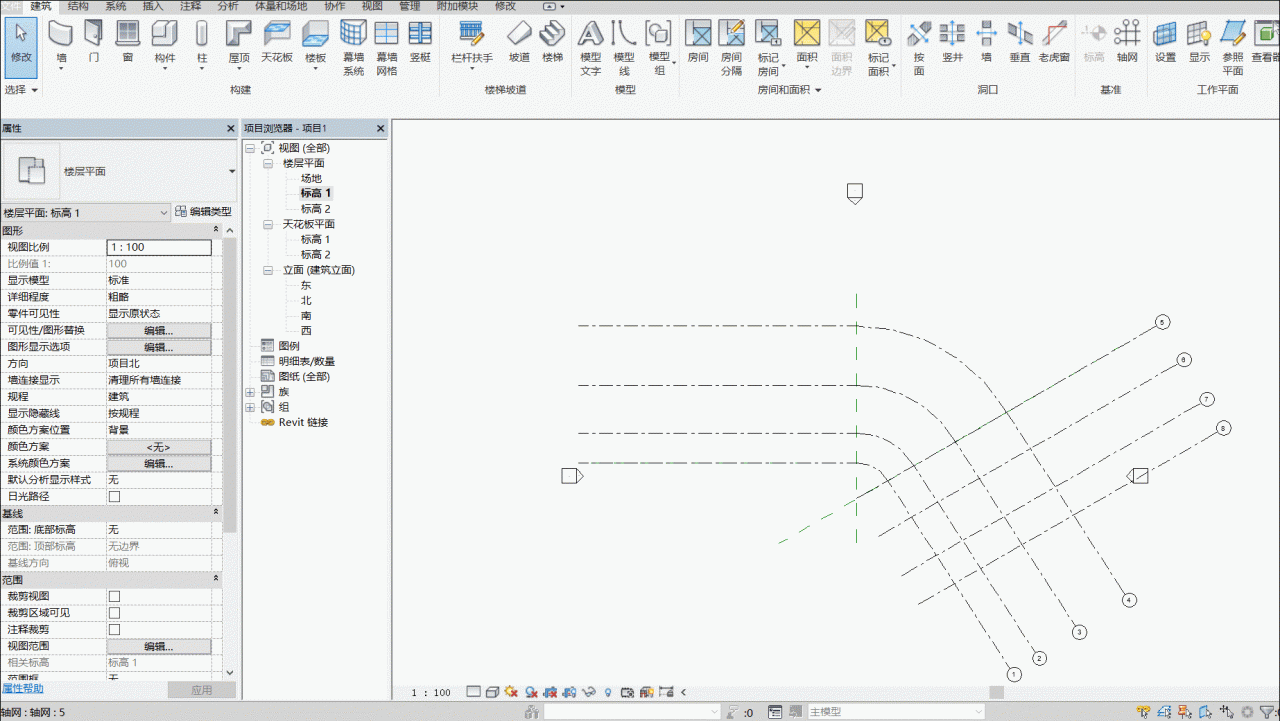

6、 沿着右方斜着的辅助线绘制右半部分轴网，后用拾取线功能完成右半部分总体绘制
7、 左半部分以同样的方法进行绘制
8、 绘制弯曲中间的标高，后简单修饰一下轴网即可
资源简介/截图：
中南地区工程建设标准设计
建筑外遮阳
图集号：21ZJ903
主编单位：华南理工大学建筑节能研究中心、广东省建筑设计研究院有限公司
生效日期：2021年12月1日
1适用范围
本图集适用于中南地区新建、扩建和改建的民用建筑、工业建筑的民用部分的遮阳工程。
2设计内容
本图集共编制了六类外遮阳系统的多种遮阳形式，包括固定遮阳、卷帘遮阳、织物卷帘遮阳、百叶帘遮阳、铝合金机翼遮阳和铝合金格栅遮阳。
3设计依据
《民用建筑热工设计规范》GB50176-2016
《公共建筑节能设计标准》GB50189-2015
《民用建筑设计统一标准》GB50352-2019
《建筑节能工程施工质量验收标准》GB50411-2019
《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2018
《夏热冬暖地区居住建筑节能设计标准》JGJ75-2012
《夏热冬冷地区居住建筑节能设计标准》JGJ134-2010
《建筑遮阳工程技术规范》JGJ237-2011
《门、窗和遮蔽装置的热性能。详细计算》IS015099-2003
《建筑用遮阳金属百叶帘》JG/T251-2017
《建筑用遮阳天篷帘》JG/T252-2015
《建筑用曲臂遮阳篷》JG/T253-2015
《建筑用遮阳软卷帘》JG/T254-2015
《建筑遮阳通用技术要求》JG/T274-2018
《外墙用非承重纤维增强水泥板》JG/T396-2012
《建筑遮阳产品术语》JG/T399-2012
《建筑用铝合金遮阳板》JG/T416-2013
《建筑遮阳用织物通用技术要求》JG/T424-2013
《建筑用遮阳非金属百叶帘》JG/T499-2016
《建筑一体化遮阳窗》JG/T500-2016
4遮阳设计
4.1固定式遮阳设计使用年限应与建筑同寿命；活动式遮阳设计使用年限应依据产品使用寿命。
4.2建筑物的向阳面，特别是东、西向外窗，应采取有效的遮阳措施，如热反射玻璃、反射阳光涂膜玻璃、各种固定式和活动式遮阳等。
4.3外遮阳构造可阻挡太阳辐射热能，降低房间得热，比内遮阳措施的遮阳效率高，因此本图集为外遮阳做法。
4.4南向和北向（在北回归线以南的地区），宜采用水平式遮阳；
东北、北和西北向，宜采用垂直式遮阳；东南和西南向，宜采用综合式遮阳；东、西向，宜采用挡板式遮阳。
4.5夏热冬暖地区，夏热冬冷地区的建筑及寒冷地区中空调负荷大的建筑，外窗（包括透明幕墙）宜设置外遮阳。
4.6在夏热冬冷地区，窗和透明幕墙的太阳辐射得热在夏季增大了空调负荷，冬季则减少了采暖负荷，应根据负荷分析确定采取何种形式的遮阳。一般而言，外卷帘或外百叶式的活动遮阳实际效果比较好。
4.7固定外遮阳措施适用于以空调能耗为主的夏热冬暖地区，它有利于降低夏季空调能耗。活动外遮阳措施适用于夏热冬冷地区和寒冷地区，它同时有利于降低夏季空调能耗和冬季采暖能耗。
4.8建筑外遮阳应采用表面光滑或具有自洁性能的材料，操作运行自如，构造安全稳定，具备抗风荷载的性能，清理方便等。
4.9在特殊自然环境下（包括强风、强雨、强辐射、高盐等地区），建筑外遮阳构件及其配件等应具体参见厂家提供的产品防护参数。
4.10建筑外遮阳构件应与主体结构的防雷体系可靠连接，连接部位应消除非导电保护层。
5选用方法
6制作、运输、安装和施工要求
6.1为了确保工程质量，设计、施工时应选用专业厂家的合格产品及配套系统。
6.2遮阳材料的材质、厚度、规格尺寸及形式，固定装置的形式及规格，电动机的功率（采用电动机时），使用场所的风压大小等之间是相互关联的关系，需根据具体工程情况，向专业厂家索取相关技术资料，综合考虑后选用。选材原则为：
(1)优先选择耐候性、自洁性、抗震抗压性强的绿色建材。
(2)应保证遮阳材料的质量和安全性，并建议使用可循环材料。
(3)遮阳材料防火性能应满足《建筑设计防火规范》GB50016要求。
6.3遮阳装置及其与主体建筑结构的连接应进行结构设计。各遮阳系统与建筑主体的连接做法、防火、防雷措施等涉及安全的问题，需由工程设计人员根据具体工程情况，与专业生产厂家共同研究确定并负责。
6.4在遮阳装置安装前，后置锚固件应在同条件的主体结构上进行现场见证拉拔试验，并应符合设计要求。
6.5凡是选择带有卷帘盒的遮阳系统，应考虑卷帘盒放置不同的外墙位置对建筑节能的影响。
6.6必要的节点锚固均应选用不锈钢膨胀螺栓，并进行密封防水处理，避免对建筑节能的影响。
6.7当采用百叶帘和织物卷帘遮阳系统时，宜采用电动控制开启方式，同时配有风、雨感应控制装置，尤其是在经常无人逗留的室外使用，避免在天气发生变化时，由于没有及时地将百叶帘或帘布收到卷帘盒中，造成遮阳系统的破坏。
6.8电动机的选择
6.8.1技术要求
(1)电动机的额定工作电压：交流220V士10%，50Hz;
(2)电动机防护等级≥IP44(即：防尘等级≥4级，防水等级≥4级)。
电动机绝缘等级为F级（即：电动机温度165℃以内绝缘无损坏，绝缘不会被击穿)。电动机应设置漏电保护装置。
6.8.2电动机配置数量：一套遮阳系统配一个电动机，也可与专业生产厂家研究确定多套遮阳系统配一个电动机。
6.8.3控制方式
(1)单控：单套遮阳系统独立控制开关。
(2)单组群控：通过电动机组控制器与单控开关连接实现群控。
(3)多组分级群控：一个控制点同时控制一个或多个遮阳系统或所有遮阳系统。
(4)(气象)智能控制：与风、雨、光等感应器连接，根据天气变化自动控制系统开关。
(5)(楼宇)智能控制：与建筑设备监控系统连接，实现对遮阳系统的控制。
6.8.4注意事项
(1)电动机功率的大小与遮阳系统的重量、遮阳形式、单幅幅面的大小、帘片（或帘布等）与卷管的连接方式等因素有关，同时，由于室外受到风压、系统打开与关闭时的摩擦、系统在空气中的腐蚀等因素的影响，在选择电动机时，电动机功率应在理论计算的数值上留有余量。建议由专业厂家根据具体工程情况选择合适的电动机。避免电动机功率选择过大，造成浪费；或选择过小，在自然气候发生变化时，不能及时收起，造成系统的损坏等现象的发生。
(2)电源线与控制线电压等级不同时，不能同管敷设。
(3)在电动机安装位置附近设置电动机电源接线盒，电动机控制面板安装高度距地1.3~1.6m。若设置在室外应采取防水措施。
(4)应有标识标记。
(5)在公共建筑工程设计或使用电动控制的外遮阳系统时，应保障按不同朝向，电动机配电三相平衡。
(6)电机及遮阳金属构件应有接地保护措施。
(7)夏热冬冷地区和寒冷地区电动机应具有防雪、防霜冻等措施，尤其是卷帘遮阳系统所用的电动机应具有自我检测功能，防止帘片被冻结引起的系统被破坏。
6.9本图集所提供的尺寸均为专业生产厂家提供的定型产品尺寸，非标准规格尺寸可与厂家协商加工生产。
7验收、检验
7.1遮阳安装后应按
《建筑装饰装修工程质量验收标准》GB50210-2018
《建筑工程施工质量验收统一标准》GB50300-2013
《建筑节能工程施工质量验收标准》GB50411-2019
《建筑遮阳工程技术规范》JGJ237-2011
和本图集有关规定对建筑外遮阳进行安全性能和使用性能现场检测。
7.2建筑遮阳工程的质量验收应检查下列文件和记录：
(1)建筑遮阳工程设计图纸和变更文件；
(2)原材料出厂检验报告和质量证明文件、材料构件设备进场检验报告和验收文件；
(3)现场隐蔽工程检查记录及其他有关验收文件；
(4)施工现场安装记录；
(5)遮阳装置调试和试运行记录；
(6)现场试验和检验报告；
(7)其他必要的资料。
8保养和维护
8.1遮阳安装后应按
《建筑工程施工质量验收统一标准》GB50300-2013
和本图集有关规定进行保养和维护。
8.2遮阳产品供应商应提供《遮阳产品使用维护说明书》，应包括：
(1)遮阳装置的主要性能参数以及保用年限；
(2)遮阳装置使用方法及注意事项；
(3)日常与定期的维护、保养要求；
(4)遮阳装置易损零部件的更换方法；
(5)供应商的保修责任。
9其他
9.1本图集未注明单位的尺寸均以毫米(mm)计；
9.2本图集未尽事宜，应按国家现行有关规范、标准和有关技术法规文件以及企业标准严格执行；
9.3本图集建筑遮阳产品与建筑构件的连接仅为示意，设计应根据产品的具体要求由单项工程设计确定；
9.4本图集所依据的规范、标准如有新的版本时，应按新版本作相应的验算调整，使其不与新版本相悖。
21ZJ903图集内容索引：
目录1
说明3
遮阳系数计算···…8
固定遮阳构造(H)说明12
固定遮阳构造(H)水平遮阳…………13
固定遮阳构造(H)垂直遮阳14
固定遮阳构造(H)综合遮阳15
固定遮阳构造(H)中空挤出型水泥纤维板18
卷帘遮阳系统(J)说明………19
卷帘遮阳系统(J)卷帘安装构造21
卷帘遮阳系统(J)手动摇柄、皮带安装构造23
织物卷帘遮阳系统(Z)说明25
织物卷帘遮阳系统(Z)导向式明装安装构造………28
织物卷帘遮阳系统(Z)导向式嵌装安装构造…………30
织物卷帘遮阳系统(Z)斜臂式明装安装构造·31
织物卷帘遮阳系统(Z)折臂式织物遮阳系统33
织物卷帘遮阳系统(Z)折臂式嵌装安装构造.34
织物卷帘遮阳系统(Z)折臂式明装安装构造.…·35
百叶帘遮阳系统(B)说明.36
百叶帘遮阳系统(B)导索导向系统安装构造40
百叶帘遮阳系统(B)导轨导向系统安装构造.42
百叶帘遮阳系统(B)外联排遮阳系统安装构造………44
百叶帘遮阳系统(B)导轨、导索固定方式……45
百叶帘遮阳系统(B)重点部位尺寸关系示意图………46
百叶帘遮阳系统(B)中空玻璃内置百叶遮阳………47
铝合金机翼遮阳系统(L)说明·48
铝合金机翼遮阳系统(L)水平百叶安装构造50
铝合金机翼遮阳系统(L)叶片垂直安装构造……53
铝合金机翼遮阳系统(L)单翼型固定式系统构造示意图…56
铝合金机翼遮阳系统(L)双翼型系统构造示意图57
铝合金机翼遮阳系统(L)机翼型固定式系统构造示意图…58
铝合金机翼遮阳系统(L)机翼型可调式系统构造示意图……59
铝合金机翼遮阳系统(L)翼帘型固定式系统构造示意图…60
铝合金机翼遮阳系统(L)翼帘型可调式系统构造示意图…61
铝合金格栅遮阳系统(G)说明·62
铝合金格栅遮阳系统(G)水平式遮阳系统安装构造……63
铝合金格栅遮阳系统(G)安装节点图··64
铝合金格栅遮阳系统(G)安装式样图*65
固定遮阳构造(H)实例照片·66
卷帘遮阳系统(J)实例照片·67
织物卷帘遮阳系统(Z)导向式实例照片·68
织物卷帘遮阳系统(Z)斜臂式实例照片69
织物卷帘遮阳系统(Z)折臂式实例照片·70
百叶帘遮阳系统(B)导索导向系统实例照片.71
百叶帘遮阳系统(B)导轨导向系统实例照片····72
铝合金机翼遮阳系统(L)实例照片（固定式）·73
铝合金机翼遮阳系统(L)实例照片（可调式）·74
铝合金格栅遮阳系统(G)实例照片.75
一般情况下工程主要指一项工程的建造价格并且在交易的过程中利用或者相应的操作在承包市场以及设备市场等项目活动中最终形成建设与安装工程的总价格。通常工程内涵与范围主要有单项工程、大建设项目以及工程某个组成部分。在我国水利工程发展极为重要相应工作人员应该注意水利的管控注意其影响因素从而确保水利工程造价控制在合理的范围之内。
1水利工程项目造价分析
通常水利工程造价也被称为工程净投资，主要指在工程项目总投资当中所扣除的回收金额以及应核销投资与本工程不存在直接关系的转出投资后的所剩额。
一是应核销的投资支出，主要指不需要记入即将支付所使用的财产价值内的需要进行核销其中的各项支出包括职工子弟学校的经费、生产职工培训费用以及劳保支出等相关费用
二是和本工程不存在直接关联的工程投资，主要指在工程建设阶段所列入到本工程投资建设项目之中并且在工程项目完成以后将资金移交给其他国民经济部的固定资产价值曰
三是在回收金额方面在工程建设的使用期间设备的折旧费会以台班费的形式进入到工程投资当中该项费用在当前已经构成施工单位的固定资产。所以设备的购置费需要经过全部的回收最终使得工程资金得到很好的控制。
2水利工程造价影响因素与管控方式
实践表明影响水利工程造价的因素有很多方面最为主要的影响因素包括以下几个方面。
2.1工程成本
实际上在项目工程施工中工程成本主要有材料费用、人工费用以及施工机械的使用费用等。一般而言在工程建设期间材料费的影响很大为此在整个工程造价中占据着较大的比例这给工程造价带来了极大程度的影响。尤其在市场经济环境之下材料费用会受到市场供应关系的影响。影响材料费的关键环节在于材料的单价它能够给工程成本控制与造价控制带来较大的影响。为此工作人员在购置使用材料的过程中会通过预计需求来增强市场的预测确保能够购置最为廉价适用的材料以此来控制材料的成本。另外在整个工程成本控制中人工费是最为复杂的环节之一尽管其地位低于材料费用可在工程造价中却有着关键性的地位。它会给工程造价带来极大的影响在该环节中一旦没有控制好便会引发很多问题。
2.2市场条件
在市场竞争中承包商之间的竞争主要表现在价格上受到招标、投标条件的影响通常采用经评审的低价中标为此中标的先决条件为低价。这在市场调节中也是最为主要的影响因素。一般而言作为投资者会利用买方市场的特殊优势进行压价发包操作同时在施工期间对工程变更与索赔导致的价格调整也会处于保守的状态之下。加之工程项目造价控制受到很多生产要素的影响一般人工费用不会有较大程度的变化发生由于在水利市场中人力的供应处于买方市场处于供大于求的状态。供求状况能够给水利安装工程造价带来影响实际上市场供求状况所产生的影响并不是水利产品而是生产要素的存在。由于人工费涉及到了我国的劳务政策与人们生活水平是否能够快速的提升为此需求价格的弹性指数也比较小。
2.3经营管理因素
经营管理因素主要有涉及依据、计价方式以及合同种类等等。一是当依据出现差异之处的时候投资者与承包商对市场价格水平的评判主要依据图纸的内容为此计价的准确程度受到图纸的详细情况的影响曰二是受到各类合同的影响。按照各类合同种类之间存在的不同合同的选价结果也存在着极大的不同并且施工合同结算与价格等也会给施工结果带来影响。为此工作人员在控制水利工程造价的过程中需要对经营管理因素高度重视。要确保水利工程造价能够被控制在合理的范围之内一是需要确保水利工程建设的内容与形式保持高度的统一在材料费用以及人工费用方面需要给予高度重视合理计划材料费用与人工费用的使用以保证水利工程的整体工程造价在合理的控制范围内曰二是需要把握好建设项目费用的所有内容如竣工验收费用以及使用费用等这需要工作人员做好详细的计划以便合理控制工程造价。
3结语
本文主要着手于两个重要方面。一方面分析了水利工程项目造价曰另一方面分析了水利工程造价影响因素与管控方式。从分析中明确水利工程造价控制极为重要要确保能够将其控制在合理的范围之内必须要关注材料费用与人工费用的使用等。
资源简介/截图：
国家建筑标准设计图集
《火灾自动报警系统施工及验收标准》图示
图集号：21X505-2
统一编号：GJBT-1590
组织编制：中国建筑标准设计研究院
主编单位：应急管理部沈阳消防研究所、中国建筑标准设计研究院（中国建筑标准设计研究院有限公司）
实行日期：二〇二二年八月一日
1编制依据
1.1本图集是根据住房和城乡建设部“关于印发《2015年国家建筑标准设计编制工作计划》的通知”（建质函〔2015)140号)进行编制。
1.2本图集依据的主要标准规范：
《火灾自动报警系统施工及验收标准》GB50166-2019
《火灾自动报警系统设计规范》GB50116-2013
《建筑电气工程施工质量验收规范》GB50303-2015
当依据的标准规范进行修订或有新的标准规范出版实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。
2编制目的
火灾自动报警系统对于保障人民生命和国家财产安全具有重要作用，新版《火灾自动报警系统施工及验收标准》GB50166-2019已修订完成并于2020年3月1日实施，本次修订增加了很多新的内容，与2007年版本标准相比变化较大。为帮助施工、检测、验收和维护等人员正确理解修订后标准的要求，编制本标准的图示，可作为火灾报警系统施工、验收和维护的参考依据，施工单位可依据本图集施工，验收单位和维护单位可依据本图集进行工程验收和维护，
3编制原则
3.1本图集依据《火灾自动报警系统施工及验收标准》GB50166-2019中的重点内容进行图示，图集的编制顺序与《火灾自动报警系统施工及验收标准》的章节一致，并编制了部分常用的且施工中容易出现质量问题环节的施工做法。
3.2图面写出对应的标准条文及条文说明，需要进一步说明的条款加“提示”，并配上图示内容，方便读者对照看图，加深理解
33图示的内容包括框图、施工图、验收流程图、实景照片等。
3.4部分图面受页面布局所限，设有列出或者未完整列出条文或条文说明，图面会注明“省略”。
3.5部分图示给出了“提示”或“注”，“提示”的内容是充分引起读者注意的事项，“注”的内容是对图示内容的说明。
4图集内容
4.1火灾报警系统框图。
4.2施工前应具备的图纸、材料和设备的检查文件。
4.3施工安装示意图。
4.4调试、验收流程图。
4.5系统调试、工程检测、工程验收记录示意图。
5适用范围
本图集适用于建（构）筑物中设置的火灾自动报警系统的施工、检测、验收及运行维护，不适用于火药、炸药、弹药、火工品等生产和贮存场所设置的火灾自动报警系统的施工、检测、验收及运行维护。
6注意事项
6.1对于两种火灾自动报警控制系统，即：
(1)火灾自动报警系统具有联动控制功能，消防联动控制器直接控制末端设备；
(2)火灾自动报警系统不具有联动控制功能，消防联动控制系统中各子系统自成系统，消防控制器不直接控制末端设备，而是通过各种消防电气控制装置进行控制；具体工程应选用与其相对应的验收流程。
具体工程的火灾自动报警系统的联动关系应见工程的设计文件。
6.2火灾报警系统施工、验收和维护过程中应配备相应的工具，工具的规格及精度要求应满足要求，符合应急管理部印发的《消防技术服务机构从业条件》中的相关规定，在此摘录部分消防报警系统施工、验收和维护所需要工具的相关要求，见下表。
（图表略）
7其他
7.1火灾自动报警系统中涉及很多消防设备，施工、调试、监理、验收人员在需要了解相关产品的功能性能（例如电源要求、报警性能、控制输出、故障报警、操作、主要部件性能、接线端子等)和接口要求时可以查阅以下国家标准：
《点型感温火灾探测器》GB4716
《点型感烟火灾探测器》GB4715
《线型感温火灾探测器》GB16280
《线型光束感烟火灾探测器》GB14003
《特种火灾探测器》GB15631
《点型紫外火焰探测器》GB12791
《独立式感烟火灾探测报警器》GB20517
《独立式感温火灾探测报警器》GB30122
《火灾声和/或光警报器》GB26851
《可燃气体探测器》（所有部分)GB15322
《手动火灾报警按钮》GB19880
《火灾报警控制器》GB4717
《可燃气体报警控制器》GB16808
《消防联动控制系统》GB16806
《火灾自动报警系统组件兼容性要求》GB22134
《火灾显示盘》GB17429
《家用火灾安全系统》GB22370
《消防应急照明和疏散指示系统》GB17945
《消防应急照明和疏散指示系统技术标准》GB51309
《消防设备电源监控系统》GB28184
《防火门监控器》GB29364
《防火卷帘控制器》XF386
《电气火灾监控系统第1部分：电气火灾监控设备》GB14287.1
《电气火灾监控系统第2部分：剩余电流式电气火灾监控探测器》GB14287.2
《电气火灾监控系统第3部分：测温式电气火灾监控探测器》GB14287.3
《电气火灾监控系统第4部分：故障电弧探测器》GB14287.4
7.2消防控制室图形显示装置和消防设备应急电源是定型产品名称，相关国家标准见《消防联动控制系统》GB16806,标准中对产品应具有的功能有明确要求，不宜将“消防控制室图形显示装置”理解成“放置于消防控制室的显示器”，将“消防设备应急电源”理解成《供配电系统设计规范》GB50052中所指的应急电源。
8注意事项
8.1在有爆炸危险性场所的施工、安装应符合现行国家标准《电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范》GB50257的相关规定。
8.2本图集中所有尺寸单位，除注明外均为毫米(mm)。
21X505-2图集PDF书签目录索引：
封面 1
《火灾自动报警系统施工及验收标准〉图示》编审名 3
目录 4
编制说明 7
火灾报警系统框图（一） 9
火灾自动报警系统框图（二） 10
施工前应具备的技术资料 11
施工前应具备的材料设备检查文件 12
管路明敷设示意图 14
管路暗敷设示意图 15
管路经过变形缝安装示意图 16
多尘或潮湿场所管路密封做法示意图 17
电缆槽盒穿楼板防火封堵示意图 18
电缆槽盒穿墙孔防火封堵示意图 19
控制器类设备底部防火封堵示意图 20
控制器类设备顶部防火封堵示意图 21
控制与显示设备安装示图 22
控制与显示设备引入线缆示意图 23
点型火灾探测器安装示意图 24
线型光束感烟探测器安装示图 28
线型感温火灾探测器安装示意图 29
管路采样吸气感烟火灾探测器安装示意图 32
点型火焰探测器和图像型火灾探测器安装示意图 36
可燃气体探测器安装示意图 38
手动报警按钮安装示意图 40
消火栓按钮安装示意图 41
消防模块箱安装示意图 41
消防电话安装示意图 44
消防广播扬声器安装示意图 46
消防广播示意图 48
火灾警报器安装示意图 49
气体喷洒光警报器安装示意图 50
防火门监控模块安装示意图 51
火灾报警控制器调试流程图 52
点型火灾探测器调试流程图 55
线型光束感烟火灾探测器调试流图 56
线型感温火灾探测器调试流程图 57
管路采样式吸气感烟火灾探测器调试流程图 58
点型火焰探测器和图像型火灾探测器调试流程图 59
手动火灾报警按钮调试流程图 60
火灾显示盘调试流程图 61
家用火灾安全系统控制中心监控设备调试流程图 62
家用火灾报警控制器调试流程图 63
家用点型、独立式探测器调试流程图 64
消防联动控制器调试流程图 65
输入输出模块调试流程图 67
消防专用电话调试流程图 69
可燃气体报警控制器调试流程图 71
可燃气体探测器调试流程图 73
电气火灾监控设备调试流程图 74
电气火灾监控探测器调试流程图 75
消防设备电源监控系统调试流程图 77
消防设备应急电源调试流程图 79
消防控制室图形显示装置调试流程图 80
传输设备调试流程图 81
火灾警报器调试流程图 82
消防应急广播控制设备和扬声器调试流图 83
消防应急广播系统调试流程图 85
防火卷帘控制器调试流程图 86
疏散通道上设置的防火卷帘系统调试流程图 87
非疏散通道上设置的防火卷帘系统调试流程图 89
防火门监控器调试流程图 90
防火门监控器现场部件调试流程图 91
防火门监控系统联动功能调试流程图 92
不具有火灾报警功能的气体、干粉灭火控制器调试流程图 93
具有火灾报警功能的气体、干粉灭火控制器调试流程图 95
气体、干粉灭火控制器不具有火灾报警功能的气体、干粉灭火系统控制调试流程图 97
气体、干粉灭火控制器具有火灾报警功能的气体、干粉灭火系统控制调试流程图 99
消防泵控制箱、柜调试流程图 101
自动喷水灭火系统联动部件调试流程图 102
湿式、干式喷水灭火系统控制调试流程图 103
预作用式喷水灭火系统控制调试流程图 104
雨淋系统控制调试流程图 105
自动控制的水幕系统控制调试流程图 106
自动控制的水幕系统控制调试流程图 107
消火栓按钮调试流程 108
消火栓系统控制调试流程图 109
风机控制箱（柜）调试流程图 110
防排烟系统联动部件调试流程图 111
加压送风系统控制调试流程图 112
电动挡烟垂壁、排烟系统控制调试流程图 113
消防应急照明和疏散指示系统控制调试图 114
电梯、非消防电源控制调试流程图 115
消防整体联动控制功能调试流程图 116
工程验收前应具备的文件 117
工程验收合格判定原则 118
施工单位调试记录示意图 119
监理单位检查记录示意图 120
检测、验收记录示意图 121
消防管网监控系统相关技术资料 122
智慧消防系统相关技术资料 123
火灾自动报警系统系列产品相关技术资料 124
防火门监控系统相关技术资料 125
物联网化火灾自动报警控制系统相关技术资料 126
特种探测器相关技术资料 127
火灾自动报警和消防应急照明与疏散指示系统一体化相关技术资料 128
TY系列消防应急照明和疏散指示系统相关技术资料 129
资源简介/截图：
这是一本关于电气审图的书籍,侧重点是规范的柔性解释,而非规范的硬性实施,目的是沟通和了解合理的设计理念,而不是教条地死搬规范和条文,用合理的、与时俱进的角度去理解规范编著者的真实意图和想法。书籍的编写采用图,文并茂的形式,内容深度方面按设计图纸的常规顺序列章节,如:说明、系统、平面图等,尽量抓住时下热点如:电气节能、设计深度等内容,同时也对审图的要点着重进行表述,如消防、人防、防雷接地等危险性等场所均单独设章介绍。内容宽度方面则是从电气设计的全产业链进行考虑,把设计的内审、外审、施工方、甲方、预算等各方意见一并收录整理,不仅是从规范的角度,也从施工的难度、造价的节约、设计的深度等角度来全面解析设计,常规问题不谈,尽量去介绍那些容易犯错的遗漏知识点,以及新手容易迷惑、难于决定的争议知识点,将其整理归纳,讲求精,尽量少。全书的案例尽量涵盖各地区的共同的常见问题,不钻牛角尖,望有最大化的技术共鸣面向的读者群体是大中专院校的学生及初人电气设计行业的工程师,当然对于审图单位也有一定的参考价值。
目录
第一章电气说明中的常见审图问题及解析
一、设计依据…
二、工程概况…
三、负荷统计及分类
四、线路敷设
五、设备安装
六、其他注意事项
七、图例部分
第二章从设计深度考虑的常见审图问题及解析
一、说明常见深度问题
二、系统常见深度问题
三、平面图常见的深度问题
第三章节能专篇的常见审图问题及解析
一、公共建筑节能设计标准
二、居住建筑节能标准
三、绿色建筑设计标准
四、地区节能标准
第四章电气系统的常见审图问题及解析
一、高压系统图常见问题
二、低压系统图常见问题
三、末端配电系统
第五章电气平面图审图的常见问题及解析
一、照明平面设计…
二、动力平面设计
三、内部线路敷设…
四、外部线路敷设…
五、电气用房的平面设计
六、防火分区的一些注意事项
第六章消防及人防的常见审图问题及解析
一、消防报警说明
二、消防报警系统设计
三、消防报警平面设计…
四、应急照明及疏散指示
五、消防供电系统中的常见问题
六、人防设计的常见问题
第七章防雷及接地的常见审图问题及解析
一、防雷计算
二、防雷接地说
三、接地干线…
四、等电位联结
五、防雷平面图
第八章弱电设计的常见审图问题及解析…
一、弱电说明常见问题
二、弱电系统常见问题
三、弱电机房的设置常见问题
四、弱电平面布置的问题
第九章不同建筑类型的常见审图问题及解析
一、住宅类建筑
二、学校类建筑
三、老年类建筑
四、医院类建筑
五、洁净厂房
六、有爆炸可能性的建筑
七、改造项目
八、其余场所
第十章与施工及造价相关的常见审图问题及解析
一、平面管线施工中的设计问题
二、弱电安装中的设计问题
三、施工中的设计选型问题
四、施工中的平面表示问题
五、系统设计中的经济性
六,机房设计中的经济性
七、平面末端设计中的经济性…
参考文献
Revit软件作为一款应用于建筑设计的通用软件，如何在斜墙上绘制栏杆？
1.在实际项目中，我们往往会遇到如图所示的情况，在这种情况下我们应该如何在墙上绘制栏杆呢?我们应该如何处理呢?

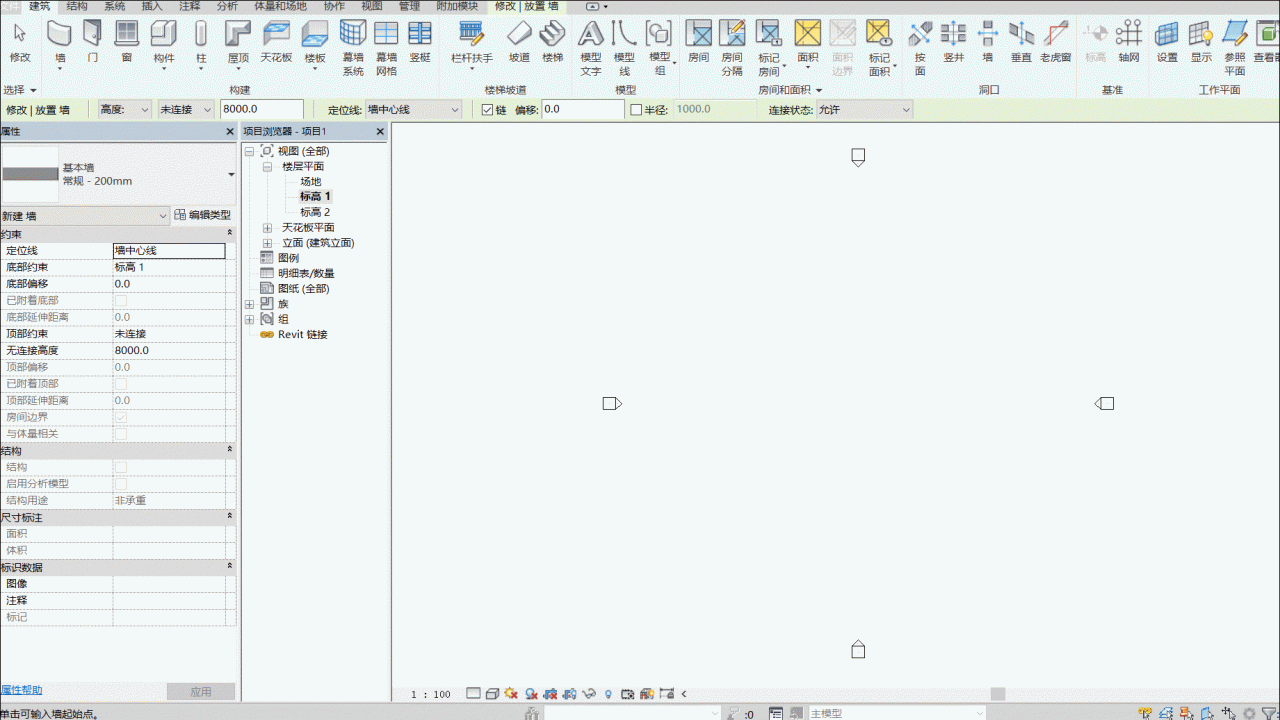

2.遇到这种情况我们根据图纸，编辑墙体轮廓，首先得到我们所需要的墙体轮廓造型。绘制如图所示的一面墙，在立面图中的标注斜墙的高差以及长度以便于下个步骤的使用。
3.进入平面中选择“坡道”命令，使用我们刚才所标注好的斜墙的高差以及长度数据，在属性栏里面确定好坡道1的标高，偏移，以及宽度。
绘制好第一段坡道后删除另一边上面的栏杆，把剩下的一边替换成自己想要的栏杆类型。
4.按照绘制第一段坡道的方法绘制第二段坡道(注意同样需要标注好的斜墙的高差以及长度数据)。
5.最后我们绘制中间段的栏杆，普通的绘制栏杆扶手命令在“楼层平面”上绘制路径就可以了，注意绘制好后再三维视图中查看是否需要调节标高，三段都完成绘制后把两个坡道永久隐藏，我们在斜墙上绘制栏杆就算是完成啦!
在恒大这样的公司你能得到什么？离开恒大之后我一直在想这个问题，其实，现在想来，这是个比较有意思的话题。先回忆回忆自己在恒大的职业生涯吧。
一、面试，入职恒大北京公司
2013年7月恒大进入北京市场，某一天我接到恒大人事的电话，说有个职位比较适合我，于是我就去了。面试的是恒大北京公司总工室的主管领导，80后，留着朋克头，打扮时尚，典型的广东穿办。当时心想，这么年轻啊，不靠谱吧。好吧，我承认当时这哥们雷到我了，后来才知道，恒大的用人体系还是很奇葩的，当部门领导的都是恒大招收的应届毕业生，培养2、3年后到各地分公司当个部门副职或正职，用几年表现好的可晋升高管，高管分N级：协助总经理助理（这称谓我就呵呵）、总经理助理、副总、总儿、副董事长、董事长。这是当初我来恒大北京公司高管的职位分级，后来取消了总儿和副董事长。
跑题了，继续。后来简单面试之后，大约5天后，接到复试电话，见副董事长。复试当天有个小插曲，去的时候前面还有三个人，人事的小姑娘把我们三个一同领到副董办公室门口，我第一个进去，边上的哥们立马急了，说我先来的，为什么他先进去。额，好吧，我承认你的面试经验为零，哥儿们，你可以回家了。面试简短快捷，当我从恒大北京公司办公地点进入地铁站的时候，短信响了，上面写着：恭喜你通过我司面试，你可以来上班了。当时看了一眼，也没在意，说句实话，当初接到面试电话的时候，我并不知道恒大是什么，也没听说过，后来在网上查到，感觉是个很牛逼的大公司。但看到这短信的时候，总觉得缺点什么，后来才发觉，我都不知道一个月赚多少钱，什么时候入职，你让我怎么上班呢？对，就是缺这个。缓过神给小姑娘电话，问：是不是发个OFFER啊？怎么的也得明确薪酬、时间什么的，对方用口述的OFFER代替了纸质的OFFER。
二、在恒大北京公司开始职业生涯
2013年底，我入职恒大北京公司总工室，当时比较纳闷，为什么叫总工室？难倒都是总工？在恒大工作的几年中，逐渐对这个叫法有了深刻的认识，那就是总的工作室。回归正题，我在恒大工作的时间里，我们换了三任地区公司董事长，每换一任，总工室的地位就被无限拉低……按照每任董事长，大致分三个阶段吧。
在这个阶段，姑且称之为第一阶段，可以说是在恒大工作期间最轻松，身心最愉悦的时段，总工室是有地位的，能抗争的，有些话语权的。因为北京公司第一任董事长，是个开明的人，是个好领导；主管工程与设计的副董事长，是个明白人，懂工程，懂设计；部门负责人，是个干事的人。另外，这个时候项目也不多，我只负责一个项目。恒大公司在业界素以标准化著称，主打民生地产，我负责的这个项目是北京第一个自主房项目。
前三个月基本上没什么事，主要是熟悉业务，比如企业设计标准，部门之间的协调与配合，制度流程什么的，真正开始的，是2014年春节后的项目开工。现在的房地产工程，尤其是民营一线房企，三边工程搞的比较变态（外企比较好，什么都是按照一步一步的流程办事）。于是也开始的各个部门之间的撕逼与扯皮，也是从这个时候，真正的认识了恒大。
总工室的工作，当然主业是设计管理与技术支持。在恒大的企业文化里，总工室被定义为服务部门，对，你没有看错，是服务部门，不是核心部门，是服务其他职能部门的。因为恒大的产品都是标准化，直接拿来用就行了，集团有设计院，户型方案什么的都是标准化的，不需要你地区公司自己去设计。当然，这是集团层面这样认为的，但，地方有地方的规矩，尤其是北京，最后事实证明，他们的东西在北京还真不行，各种不行。后来北京公司总工室，多了项职能，研发！
恒大设计的内部报审制度是很奇葩的，有些工作阶段需要向集团职能部门汇报，所有专业都要报，加起来有几十项，另外一个是只要是和集团标准不一样的，都需要报批，即所谓的调整申报，批过了，才能实施，报批过程就像烙饼，翻来覆去的，这也是内部因素造成设计进度不快，跟不上项目开发节奏的原因之一。于是开始了北京地方和集团的斗争，扯皮斗争，北京的非标产品造就了扯皮频率与深度，同时也加深了北京总工室在集团与地方领导之间斗争的尴尬状况。听谁的，不按另一方做的，都是死！开发的快节奏，造成每个人都有压力，也让每个部门之间都有了推诿扯皮的口实，再加上恒大部门经理、高管的非职业化，学生兵出身，加重了事态。设计是源头，所以日子渐渐不好过起来，在这个部门里，脑袋灵活的，苟延残喘；不小心中招的，那就是被调离原岗—发配—混或者走。当时，在自己这个层面看来，在这儿，就像看大戏，本来只想当观众看看乐，后来不知不觉被卷入到戏中，自己还得演，虽说不是主角儿，撑死也就是个群演，但还得尽心尽力的演下去，说不准什么时候，就被赏了一丈红，直接出局了！如同在战场上，你还在拼命往前冲呢，指不定从哪个地方来颗子弹，你小命儿就呜呼了！死都不知道自己怎么死的。
在一片混乱一片扯皮中，我迎来了恒大职业生涯的第二阶段，第一阶段因为领导出色，总工室的地位还尚可，领导也比较认可，所以我们还有话语权，还能抗争。但随着第二人董事长的上任，情况急转直下，这位老大目中无人，自以为是，貌似和设计有仇，每次例会总工室都是被K，日子久了，其他部门也明白怎么回事了，开始了炮轰，那例会上的感觉，就像是过堂，成了批判大会。团队中有人陆续离开，干事的部门领导也被逼走，我就这么看着，干着，混着。2014年的总工室设计团队，是我没离开之前我认为最好的团队，但随着这个人的上任而分崩离析。
在这第二阶段，迎来了可以说在房地产公司里最奇葩的制度—图纸审查。这个运动来自于集团设计院某位脑袋被门挤了的大咖。此项制度犹如文革，荼毒各个地区总工室的设计工程师，以至于加大了设计口的人员流动。怎么来形容这个运动呢，令人发指？好像不够，我觉得不能用人类的语言来形容。用一句话来说：这个地方毁了我容忍傻逼的能力！也许还是我的能力不足吧。
第三阶段，人在做天在看，不是不报，时候未到，那位因为自己的愚蠢得到了应有的惩罚，滚蛋了。我们迎来的第三任，这个时候的北京公司变成了大北京公司，地域涵盖北京、天津、河北、内蒙古，同时我们也迎来了大换血，从上到下的彻底换血。这个时候我升了个职，成为了主任工程师，与我同升的还有两位同事，尔后在2、3个月内，升值的我们陆续离开了恒大。第三任来到北京之后，观察了几个月，开始清洗，从高管至部门经理，全换成了自己人，2016年春节之后，向基层员工开刀，裁员开始。这哥们认为，北京公司烂透了，需要大治，后来证明，他们也玩不转，这些人像是传销组织的骨干，生活在一片虚无中，如同洗脑一般，感觉他们自己就是神。总工室的裁员，是不差别的，持续性的裁员。有本事的被干掉了，用心干活的，被干掉了，有个性的，被干掉了，混日子的被干掉了。留了一些有本事能干活的，留了一些屁都不懂、混日子的，招了一些满腔热血的，就在那里继续上演着大戏。而我，也最终成了戏外之人。而总工室，这个可怜的部门，继续着历次批判大会的传奇，在会上再也没有发出任何声音来。
三、感想与收获
恒大给我的感觉，借用2016高考作文《说尺子》中的片段：每个单位都良莠不齐，有干的有看的，也有捣乱的，总有一些秃子混在和尚之中滥竽充数。奇怪的是干的永远在干，看的一直在看，而干得越多失误也越多，得到的批评也越多，而那些看客，偶尔偷机取巧做做样子，就会名利双收。甚至那些捣乱的，变得乖巧一些，就会让领导和一席众人皆大欢喜，心满意足。惰性，使我们的尺子带了偏见，就再也无法凝聚众人的力量。
当然，恒大也是有优点的，经历过恒大的人，每个人都会锻炼出一颗无比强大的内心，还可以明白，原来，事情还可以特么这么做！当你从恒大出来的时候，你会发现，你以后在工作上遇到的事儿，那些都不叫事儿！
谨以此文，献给曾经在恒大奋斗过的人们，以及想进入恒大历练的人们。
施工图会审是施工管理工作中施工准备阶段的一项重要技术工作。是建设的基本要求。目的是减少施工图的差错。确保工程质量和施工顺利进行。降低建设资金。有关各专业技术人员在接到施工图以后。应认真学习图纸。熟悉图纸的内容、要点和特点，弄清设计意图。掌握工程情况。了解建筑结构。以便采取有效的施工方法和可行的技术措施。在审核图纸时。尽量全面地发现图纸中的问题。以便设计人员对审图时所提出问题做出修改和补充。审图是一项综合性很强的技术工作。需要考虑的事项千头万绪。挂一漏万在所难免。在审图时若有一份清单对照检查就可以帮助审图者避免重大的疏漏。以下是笔者在审图实践中总结拟定的一份清单仅供参考。
1 建筑给排水专业与有关方面的关系
1. 1 专业设计相互之间的关系
（1）各用电设备的位置与供水（电）及控制位置、容量是否匹配。零配件及控制设备能否满足要求。
（2）电气线路、管道、通风、空调的敷设位置和走向相互有无干扰。埋地管道或管道沟与电缆沟之间有无矛盾。
（3）连接设备的电气线路、控制线路、管（水、油气）路与设备的进线接管位置是否相符。
（4）水、电、气、风管道或线路在安装施工中的衔接部位和施工顺序是否明确。
（5）管道井的内部布置是否合理，进出管路有无矛盾。
（6）各种工种安装、调试、试车、试压的配合关系是否明确，有无互相影响。
1. 2 给排水管道安装与建筑结构的关系
（1）预留、预埋位置与安装实际需要是否相符。
（2）设备基础位置、尺寸、标高是否满足管道敷设的需要。
（3）管道沟位置、尺寸、标高是否满足管道敷设的需要。
（4）建筑标高基准点和放线基准位置是否明确。
（5）给排水、消防管道敷设位置与建筑、结构标高、位置尺寸等有无矛盾。
（6）有关建筑设计。如主体结构、墙体结构门窗位置、吊顶结构、内外装修材料等与安装有无矛盾。
2 施工图审查要点现将建筑给排水、消防、人防工程供水系统审图的几个大原则和按图纸目录分述的要点介绍如下。
2. 1 审图的原则
（1）设计是否符合国家有关技术政策和标准规范及《建筑工程设计文件》编制深度的规定。
（2）图纸资料是否齐全。能否满足施工需要。
（3）设计是否合理。有无遗漏。图纸中的标注有无错误。有关管道编号、设备型号是否完整无误。有关部位的标高、坡度、坐标位置是否正确。材料名称、规格型号、数量是否正确完整。
（4）设计说明及设计图中的技术要求是否明确。设计是否符合企业施工技术装备条件。如需要采用特殊措施时。技术上有无困难。能否保证施工质量和施工安全。
（5）设计意图、工程特点、设备设施及其控制工艺流程。工艺要求是否明确。各部分设计是否明确。是否符合工艺流程和施工工艺要求。
（6）管道安装位置是否美观和使用方便。
（7）管道、组件、设备的技术特性，如工作压力、温度、介质是否清楚。
（8）对固定、防振、保温、防腐、隔热部位及采用的方法、材料、施工技术要求及漆色规定是否明确。
（9）需要采用特殊施工方法、施工手段、施工机具的部位要求和作法是否明确。
（10）有无特殊材料要求，其规格、品种、数量能否满足要求，有无材料代用的可能性。
2. 2 审图要点
2. 2.1 总说明
（1）设计说明应包括设计依据、设计范围，给排水、消防各个系统扼要的叙述，管材及接口、阀门及阀件、管道敷设、管道试压、防腐汕漆、管道及设备保温等内容。
（2）主要设备、材料表中的水泵、水处理设备、水加热设备、冷却塔、消防设施、卫生器具等的造型是否安全合理。
（3）管道、设备的防隔振、消声、防水锤、防膨胀、防伸缩沉降、防污染、防露、防冻、放气泄水、固定、保温、检查、维护等是否采取有效合理的措施。
（4）是否按消防规范的要求设置了相应的消火栓、自动喷水灭火、气体灭火、水喷雾灭火、灭火器等系统和设施，消防水量计算是否合理。
（5）是否选用了淘汰产品。
2. 2. 2 给排水平而图
（1）生活水池、水箱是否为独立的结构型式。
（2）给水管道与水加热设备及可能引起回流的卫生设备的连接是否有防止回流污染的措施。
（3）生活给水泵房的位置是否避开了有防振或有安静要求的房间。水泵机组，吸、压水管支架及机房墙体顶板是否采取了隔振或消声措施。
（4）有无厕所。盥洗室布置在餐厅、食品加工、仪器储存及变配电等有严格卫生要求用房的上层。
（5）地下污水泵井是否设置密封井盖和通气管。
（6）选用的水加热设备及其布置、敷设是否考虑了检修要求。
（7）管道的布置、敷设是否满足规范要求。
2. 2. 3 水消防、人防部分平面图
（1）建筑物内不同用房或公共场所灭火设施的选择是否恰当，有无遗漏的地方。
（2）消防水池、高位水箱及消防水泵房是否满足规范要求。
（3）消火栓及自动喷洒头、水泵接合器的布置是否满足规范要求。
（4）需要水幕分区或配合防火卷帘分区处是否按规范要求设置了相应的水幕设施。
（5）消防电梯是否设置了排水设施。
（6）寒冷地区。无采暖地下车库有结冻可能的水消防管道是否有合理可行的防冻措施。（7）灭火器的造型与布置是否满足规范要求。
（8）当有人或防空地下室时。给排水设计应符合人防设计有关规范及当地人防主管部门的要求。
2. 2. 4 总平面图
（1）消防专用或生活共用的室外给水管是否按规范要求连成环状管网。室外消火栓、水泵接合器的布置是否符合规范的要求。
（2）入市政污，雨水管接合井的管径、标高是否合适。
（3）化粪池、污水池等与埋地生活用水储水池的距离是否不小于10m.当不满足时。是否采取了防止污染生活用水储水池水质的有效措施。
2. 2. 5 系统图
2. 2. 5. 1 给水系统
（1）高层、低层建筑的给水区是否符合规范要求，最不利用水处的水压能否得到保证。
（2）给水管道的连接是否存在回流污染问题。
（3）水池、水箱至生活饮用水点的供水管上是否按规定采取了安全可靠的一次防污染措施。
（4）按规定需设中水的项日，是否设置了中水处理与供水系统，中水水量是否平衡。
2.2.5.2 热水系统
（1）热水供水分区是否与给水分区一致，热水供水压力能否与冷水压力平衡，（单独使用冷水或热水者除外）。
（2）其中热水供应系统是否设置了有效的循环系统，高层建筑的热水系统采用减压阀分区时能否保证各区循环系统的正常工作。
（3）公共浴室是否设有水温稳定和节水措施。
（4）系统上是否设有防膨胀泄压用的安全阀，膨胀管（或膨胀罐），伸缩节，固定支架等附件。是否设有防止和减缓管道和设备结垢、锈蚀的装置。
2.2.5.3 排水系统
（1）排水系统是否采用了雨、污分流；雨水斗及其布置是否符合要求。
（2）污水立管底部的排水横管的连接是否满足规范要求。或采取单独出户的措施。
（3）水管是否按规范要求设置通气管及检查口、清扫口。
2.2.5.4 消防系统
（1）消防水池和屋顶消防水箱的储水容积是否符合规定。当消防、生活合用水池、水箱时。有无保证消防水量不被动用的措施。
（2）消防满足规范要求。系统上是否有减压、泄压等安全使用和保证灭火效果的措施。有无消防水泵的自检措施。
（3）消防水泵及增压设备是否满足规范要求。
（4）室内消火栓管网是否按规范要求连成环状。环状管网的引入管是否不少少两根。管网上阀门的布置是否满足规范要求。
（5）屋顶是否设试验用消火栓。自动喷水灭火系统各层末端是否设有终端放水试验装置。
（6）消火栓与自动喷水灭水系统管径是否合理。
（7）寒冷地区、地卜不采暖车库是否采用干式或预作用自动喷水灭火系统。
（8）消防水泵接合器的设置是否满足规范要求。
3 施工图审图注意事项
（1）看设计总图时要审核总设计用水量是否配合。以及当地的平均水压与选用的管径是否合适。以及水质的洁净程度。要考虑水垢积聚减小管道流量的发生。所以进水总管应在总用水量基础上加大一级管道。要核对管道与其他管道或建筑物有无影响和妨碍施工。是否需要改道。
（2）在看单位工程的施工图时。主要是看给水系统透视图。在审核中主要应检查管道设置是否合理。水表设置的位置是否便于查看和检修。要进行局部检修时是否有了控制的阀门。配置的卫生器具是否经济合理。
（3）对于大型公共建筑、高层建筑给水施工图。要审核有无单独的消防用水系统。而它不能混在一般用水管道中它应有中一独的阀门井中，单独管道，单用阀门。放置阀门井的位置是否便少启闭。便少检修。周围有无障碍物。以确保消防时紧急使用。
（4）对设计所选用的排水管、材料、排水系统相配合的卫生器具。审图时可以对所用材料的利弊提出问题或建议。可供设计或使用单位参考。
（5）根据使用情况可审核管径大小是否合适。如一些公共卫生间由于目前使用条件及人员的复杂。其污水总立管管径不能按通常几个蹲位来计算。有时设计DN 100的管径。往往需要加大到DN 150.使用上才比较方便。不易被堵塞。
（6）对排水室外部分进行审核。主要是管道坡度是否注明。坡度是否足够。污水管汇流弯处是否设置检查井。其深度是否足够。还应注意检查井的位置。是否会污染环境及影响易受污染的地下物。
（7）土建图与给排水施工图互相校核的内容主要是标高。上下层房间使用功能相同。防止上部房间为厨卫。下部为住房。这样损去了房间的完美。一旦以上部厨卫间漏水。就会严重影响下部房间的使用。同时也要防止将外立管设置于阳台处。既不便与安装更重要是影响美观。
（8）给排水管穿梁时在某些部位会影响结构。因为排水管穿过梁时要占用一个管道位置。使梁的截而减少。削弱了梁的强度。特别是阳台外悬臂挑梁的根部。不允许有排水管穿过。否则无法保证悬臂的强度。留下安全隐患。
4
施工图会审是一项极为细致的技术工作。其综合性很强。要审核好图纸。除了审图者认真看图外。还与审图者自身素质有关。审图者的综合素质。包括对设计图看图能力；对各相关设计、施工规范的理解和认识；对施工工艺和施工方法现场经验的积累；对建筑、结构的认识；对给排水专业相关边缘专业的认识；对建筑设备的交叉施工及各种管道综合布置的避让的处理。只要我们在工程实践中不断地提高上述知识和技能。就一定能提高审图水平。更多预见性地解决施工图中存在的问题确保工程质量。

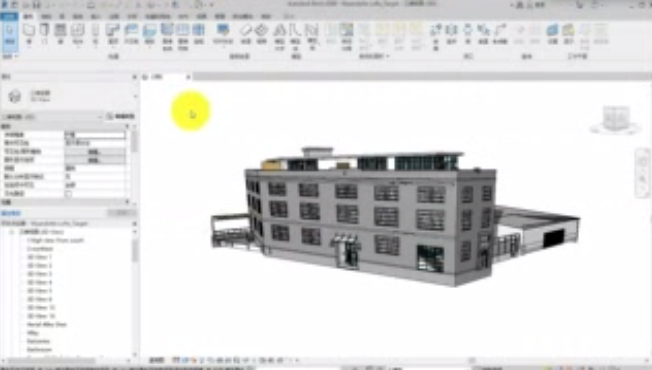

目前，在建筑行业中，为了提高工作效率，以及降低硬件耗材等方面，因此来选择使用Revit模型，那么Revit模型优化应该注意哪些问题?
一、检视效能
「模型图形型式」设定对视图操控作业 (卷动、平移和缩放) 的效能影响最大。由于元素在视图中重迭时，必须动态产生间隙和隐藏线，隐藏线型式需要最大量处理，因此对包含许多可见元素的视图会造成明显的效能影响。以下最佳实践有助于减轻这种效能影响并简化项目工作流程。
二、建模与图纸视图
若要简化项目工作流程，建议您为建筑的同一区域建立模型视图和图纸视图。请遵循这些指导方针：
1.应将模型视图规划为使用「线架构」模型图形型式。
2.应将图纸视图规划为使用「隐藏线」模型图形型式，以产生营造文件所需的外观。
3.针对您的图纸视图，请使用从属视图，它让您在不同的视图中可以有整体楼层的多个区域，而不需要复制批注。
4.模型视图与图纸视图的视图名称及子领域皆不相同，如此可为用户提供视图的逻辑组织，并协助确保正确用法。
5.使用视图样板可简化这些视图的建立并取得一致性。
6.只有在使用「线架构」模型图形型式的模型视图中，才使用管道和管颜色填满。
三、优化隐藏线效能
对于已启用「隐藏线」模型图形型式的视图，效能与视图中显示的面数直接相关。虽然在 Revit视图中元素显示为 2D 线，在模型中它们是由面组成的3D对象。面是由Revit图形系统处理，在视图中显示为2D线。使用下列最佳实践，将已启用「隐藏线」模型图形型式之视图的效能优化。
1.除非必要，否则在机械视图中工作时，请避免使用「细致」详细等级，因为多线条表现法会降低效能。使用HVAC系统时，以「中等」详细等级将管显示为一条线通常已足够。
2.如果在建筑服务设计中使用复杂的3D组件，请在图纸视图中关闭复杂3D几何图形的可见性。请使用可在族群定义中表达整体组件造型的「模型线」，来代替复杂的3D几何图形。使这些模型线条以图纸视图中定义的详细等级显示。
3.在视图中使用隐藏线时，如果不需要文件上的记录，请将「内侧间隙」和「外侧间隙」的「机械隐藏」值设定为 0 (零)，以大幅提升效能。
四、模型操控效能
藉由 Revit，使用者可以建立建筑服务的模型 (通常是以大型连接网的形式)。Revit强大的解析能力，搭配Revit参数式变更引擎，可在进行操控时让数据流过整个连接网。
大型连接网不正确的结构和规划，对于模型操控效能已显示严重影响。在比较测试中，模型在结构适当的情况下能执行地更好。
随着连接网扩大，模型操控 (例如移动元素、变更流量、连接新元素) 的效能会受到许多因素的影响。了解这些因素，并遵循以下所述的最佳实践，即可让模型获得最佳效能。
五、建立系统
为连接网建立逻辑系统，而不是保留默认系统上的所有元素。将元素关联到系统可以简化数据传播，并有助于系统的分析使用，例如压降计算。
在默认系统上以所有元素测试客户的模型，结果显示当连接网重新建构为逻辑系统时，有显着的改善。
六、设定正确的接点流向
确保连接网中族群的接点「流动方向」参数不是设定为「双向」，除非是放置在连接网线中的族群 (如挡板、阀)。「双向」设定会使流量判定更加困难，并因此影响重生效能。
七、多个档案
在一个连接良好的模型中维持建筑服务的整个设计，可让数据完整传播，而连接网的大小则与操控效能直接相关。测试显示，连接网的大小增加，操控效能便呈线性下降。下降的比例与本节提到的主题直接相关。
由于连接网的效能与大小呈反比，数据传播和连接的优点可能相形之下不如模型操控效能更好的需求来得重要。
对于复杂的大型建筑物，上述最佳实践可能仍无法提供最佳的模型操控效能。在此情况下，应该跨多个Revit项目文件建立模型。
有两种基本方法可建构MEP项目档：依MEP领域或依建筑的区域。这两种方法各有其优缺点，由BIM/CAD管理员做出最终选择。
1.依领域：此策略为每个MEP领域建立单独的项目档，即单独的机械、电气、卫工和防火档案。
2.依区域：此策略为建筑的不同区域建立单独的项目文件，每个档案中皆涵盖所有领域。
八、简化建筑元素的显示
简化建筑元素的显示，会减少视图中必须产生和保留的可见元素，从而有助于提高效能。若要实施此策略，请在视图中使用详细等级设定。
编制工程预结算是一项资料多、分析量较繁重的工作，有许多政策性和技术性的问题，因此对咨询报告的复核审查也是一项技术性、政策性、经济性强的工作。审查的主要内容主要是工程量计算和单价套用是否正确、各项费用标准是否符合现行规定等。如果做好审查前的准备工作和采取合适的审查方法、技巧，那么审查工程预结算就可能取得事半功倍的效果。
1、做好审查前的准备工作
1）熟悉施工图纸。施工图是编审预结算分项数量的重要依据，必须全面熟悉了解，核对所有图纸，清点无误后依次识读。
2）了解预结算包括的范围。根据预结算编制说明，了解预结算包括的工程内容。例如配套设施、室外管线、道路以及会审图纸后的设计变更等。
3）弄清所采用的单位估价表。任何单位估价表或预算定额都有一定的适用范围，应根据工程性质，收集熟悉相应的单价、定额资料。
2、审查工程预结算的技巧
为实现工程预结算的快速审查，就要按照从粗到细、对比分析、查找误差、简化审查的原则，对编制的预结算采用对比，逐项筛选和利用统筹法原理迅速匡算等技巧、方法，使审查工作达到事半功倍的实效。
1）分组计算审查法。分组计算审查法是把预结算中的项目划分为若干组，并把相连且有一定内在联系的项目编为一组，审查或计算同一组中某个分项工程量，利用工程量间具有相同或相似计算基础的关系，判断同组中其他几个分项工程量计算的准确程度的方法。如：
①地槽挖土、基础砌体、基础垫层、槽坑回填土、运土。
②底层面积、地面面层、地面垫层、楼面面层、楼面找平层、楼板体积、大棚抹灰、大棚刷浆、屋面层。
③内墙外抹灰、外墙内抹灰、外墙内面刷浆、外墙上的窗和圈过梁、外墙砌体。
在第①组中，先将挖地槽土方、基础砌体体积（室外地坪以下部分）、基础垫层计算出来，而槽坑回填土、外运的体积按以下确定：
回填土量=挖土量-（基础砌体+垫层体积）
余土外运量=基础砌体+垫层体积
在第②组中，先把底层建筑面积、楼（地）面面积计算出来。而楼面找平层、顶棚抹灰、刷白的工程量与楼（地）面面积相同；垫层工程量等于地面面积乘垫层厚度，空心楼板工程量由楼面工程量乘楼板的折算厚度；底层建设面积加挑檐面积，乘坡度系数（平层面不乘）就是屋面工程量；底层建筑面积乘坡度系数（平层面不乘）再乘保温层的平均厚度为保温层工程量。
在条③组中，首先把各种厚度的内外墙上的门窗面积和过梁体积分别列表填写，再进行工程量计算。先求出内墙面积，再减门窗面积，再乘墙厚减圈过梁体积等于墙体积（如果室内外高差部分与墙体材料不同时，应从墙体中扣除，另行计算）。外墙内抹灰可用墙体乘定额系数计算，或用外抹灰乘0.9来估算。
2）对比审查法。本方法是用已建成工程的预结算或虽未建成但已审查修正的工程预结算对比审查拟建的类似工程预算的一种方法，对比审查法一般有以下几种情况，应根据工程的不同条件区别对待。
两个工程采用同一施工图，但基础部分和现场条件不同，其新建工程基础以上部分可采用对比审查法；不同部分可分别采用相应的审查方法进行审查。
两个工程设计相同，但建筑面积不同。根据两个工程建筑面积之比与两个工程分项工程量之比例基本一致的特点，可审查新建工程各分部分项工程的工程量。或者用两个工程每平方米建筑面积造价以及每平方米建筑面积的各分部分项工程预结算是正确的，反之，说明新建工程预结算有问题，找出差错原因，加以更正。
两个工程面积相同，但设计图纸不完全相同时，可把相同的部分，如厂房中的柱子、放架、屋面、砖墙等，进行工程量的对比审查，不能对比的分部分项工程按图纸计算。
3）分解对比审查法。是把一个单位工程，按直接费与间接费进行分解，然后再把直接费按工种和分部工程进行分解，分别与审定的标准预结算进行对比分析的方法。对比分析审查法一般有三个步骤：
第一步，全面审核某种建筑的定型标准施工图或复用施工图的工程预结算，经审定后作为审核其他类似工程预结算的对比基础。而且将审定预结算按直接费与应取费用分解成两部分，再把直接费分解为各工种工程和分部工程预结算，分别计算出他们的每平方米预结算价格。
第二步，把拟审的工程预结算与同类型预结算单方造价进行对比，若出入在1%—3%以内，根据本地区要求，再按分部分项工程进行分解，边分解边对比，对出入较大者，就进一步审核。
第三步，对比审核。其方法是：
经分析对比，如发现应取费用相差较大，应考虑建设项目的投资来源和工程类别及其取费项目和取费标准是否符合现行规定；材料调价相差较大，则应进一步审查材料调价统计表，将各种调价材料的用量、单位价差及其调增数量等进行对比。
经过分解对比，如发现土建工程预结算价格出入较大时，再进一步对比各分项工程或工程细目。在对比时，先检查所列工程细目是否正确，预结算价格是否一致。发现相差较大者，再进一步审查所套预算单价，最后审核该项工程细目的工程量。
4）其他审查方法。
全面审查法。对于一些工程量比较小、工艺比较简单的工程，编制工程预结算的技术力量又比较薄弱，可采用全面审查法。此方法具体审查过程与编制预算基本相同，比较全面、细致，经审查的工程预算差错比较少，质量比较高，但工作量大。
重点抽查法。重点审查工程量大或造价较高、工程结构复杂的工程，补充单位估价表，计取的各项费用的计费基础、取费标准等。此方法审查时间短，重点突出，效果好。
利用手册审查法。把工程常用的预制构配件，如洗池、大便台、检查井、化粪池、碗柜等按标准计算出工程量，套上单价，编制成手册，利用手册进行审查，可大大简化预结算的编审工作。
筛选审查法。建筑工程虽然有建筑面积和高度的不同，但是他们的各个分部分项工程的工程量、造价、用工量在每个单位面积上的数值变化不大，把这些数据加以汇集、优选、归纳为工程量、造价、用工三个单方基本值表，并注明其适用的建筑标准。这些基本值犹如“筛子孔”用来筛选各分部分项工程，筛下去的就不审查了，没有筛下去的就意味着此分部分项的单位建筑面积数值不在基本值范围之内，应对该分部分项工程详细审查。此法适用于住宅工程或不具备全面审查条件的工程。
钢管桁架是钢结构中常见的一种形式，今天我给大家演示一下如何在Revit中绘制钢管桁架：
如下图所示桁架：
桁架立面：上弦总长12000mm,均分为8段，每段1500mm,下弦总长9000mm,均分为6段，每段1500mm,上弦跟下弦都是直径为200mm的圆管组成，上下弦高度为1500mm,腹杆为直径为100mm的圆管，竖杆之间通过直径为300mm的钢圆球连接件连接。
上弦平面布置图
下弦平面布置图
Revit中，我们首先新建桁架的上弦跟下弦，腹杆，连接件族：
上弦族：
打开Revit软件，选择新建族，族样板文件，我们选择自适应公制常规模型
进入族创建界面，我们选择点图元创建：
在工作界面中，我们任意绘制两个点图元：
选中两个点图元，并点击菜单栏中的使自适应命令，让两点处于适应命令编辑状态：
选中适应的两点图元，我们选择创建命令中的通过点的样条曲线命令,将两点连接：
点击创建点图元，在刚刚连接的直线上任意创建一点：
选择设置工作面命令，我们编辑上弦跟下弦的具体形状：
由于我们的上下弦都是圆管，截面是圆形，我们选择创建命令中的圆形命令，在工作截面中输入圆的半径100mm,形成圆管的截面：
选中连接线跟圆截面，点击菜单栏中的创建形状命令：
选择创建实心形状命令，形成上下弦杆：
同样的操作,我们也可以按照上述步骤，创建腹杆跟水平杆
杆件都已经创建完成了，接下来，我们再来创建球形连接件的族：
我们同样的新建一个自适应公制常规模型的族样板：
选择创建中的点图元绘制命令，在工作界面中绘制一个点图元：
在设置选项中，设置连接件的绘制工作界面，由于连接件是球形，我们的工作界面可以在任意点的垂直界面上：
选中圆形创建命令，输入球的半径
选中点图元跟圆形界面，点击创建形状中的实心形状穿件图元：
选择球形形状，形成球形连接件族：
以上，我们的上下弦，腹杆，连接件族都已经新建完成，接下来，我们开始绘制空间桁架：
打开Revit,选择新建概念体量命令：
我们在立面视图上，绘制一榀桁架的范围线：
选择创建命令中的模型线命令，我们绘制上弦杆的范围线
同样的操作，我们绘制上下弦的高度范围跟下弦杆的范围线：
切换到三维视图，我们选择上弦模型线，选择创建形状命令中的实心形状：
默认形成距离为4000mm，根据CAD图形修改上弦杆的水平距离为1500mm
同样的操作，将下弦杆的范围也形成：
对桁架模型面进行网格划分：
根据CAD图纸要求，修改上下弦网格数量：
形成桁架网格划分：
将生成的网格，形成桁架节点，选择整个上弦面，表面表示下拉菜单，勾选节点命令：
形成桁架的各节点：
接下来，我们就开始绘制桁架：
载入刚刚新建的桁架单元族：
绘制上下弦杆：选择创建命令，点击构件选项
选择刚刚载入的上下弦族：
按照要求绘制桁架上下弦：
绘制腹杆，水平杆件，竖杆，斜杆：
绘制球形连接件，形成最终的桁架模型：
——在剖面视图中对水管(风管)进行尺寸标注时，通常情况下只能标记到管道的中心线位置，无法标注到管道边界，因此带来了诸多不便。
——但在经过“可进行/图形”中的“升降”命令调节后，可达到如下图所示结果，直接标注到管道边界。
详细步骤及分析如下：
1.在机电样板中绘制一根管道
2.在平面视图中绘制剖面，并进入到剖面视图
3.在剖面视图中进行尺寸标注(发现只能拾取到管道的中心线)
4.打开“可进行/图形”对话框，发现管道(电缆桥架)中的“升、降”命令均处于使用状态
5.将管道命令下的“升”命令，取消勾选使用
6.回到剖面视图，再次使用Tab键选择拾取标注位置，可以发现此时，可对管道的边界进行标注
关于“机械设置”下的“管件注释尺寸”与“管线升/降注释尺寸”命令意义如下：
管件注释尺寸：指定在单线视图中绘制的管件和附件的打印尺寸。无论图纸比例为多少，该尺寸始终保持不变。
管线升/降注释尺寸：指定在单线视图中绘制的升/降注释的打印尺寸。无论图纸比例为多少，该尺寸始终保持不变。
一、工法特点
工法采用的模壳为定型模板，使用次数较多，根据材料不同周转次数可达20～100次，在使用时不需要单独进行模板加工，节约人工和材料的投入。支撑系统架杆和卡扣为直径48mm系列，应用范围广泛。除拼缝用的材料为木（竹）材外，主次龙骨均采用钢制方管，既提高了周转率，又大量节约了木材。
因框架梁和密肋板模板拆除时间不同，在架设支撑体系时，框架梁支撑与密肋板支撑各成体系且互相连接，以便于分开拆除。
二、工艺流程及操作要点
（一）工艺流程
模板及支架系统设计→放线(轴线，肋中心线，确定立杆位置，找平)→搭设模板支撑体系→安放可调顶托→安放主、次龙骨（方管）→调整密肋梁底标高及起拱→支框架梁模板→在框架梁底模上测量放线（轴线，肋中心线）→安放模壳→胶带粘贴缝隙→堵气孔→刷隔离剂→绑钢筋→→浇筑混凝土，养护→拆模壳→拆除支撑系统
（二）操作要点
1、模板及支架系统设计：熟悉图纸，根据工程结构类型和特点，确定流水段划分；确定模壳的平面布置，纵横主次龙骨的规格、数量和排列尺寸；同时确定模壳的组合方式，不够模数或不能支设模壳的地方要采用木模板代替。验算模壳和支架的强度、刚度及稳定性。绘制全套模壳模板及支架系统的设计图。其中包括模板平面布置总图、分段平面图、模板及支架的组装图、节点大样图、零件加工图。
若模壳边长不等，按短边方向设置主龙骨（方管），按长边方向设置次龙骨（方管）；根据模壳底缘间的缝隙大小，拼缝木方也可采用与模壳配套的定型钢模板或其他材料，纵向木方垫条及拼缝竹胶板沿次龙骨方向通长设置，横向木方垫条及拼缝竹胶板断开设置。
模壳安装节点示意图
2、搭设模板支撑体系时先安装框架梁支撑，然后安装密肋板支撑，框架梁支撑与密肋板支撑各成体系且互相连接，以便于分开拆除。支撑体系的立杆、横撑及斜撑间距必须满足施工荷载及的要求，保障施工安全。
3、安装肋下方木前要在主龙骨上放出模壳的边线，即准确地放出密肋的位置线，以使肋下方木（即密肋）轴线位置准确。
4、在梁底模上弹肋轴线和模壳位置线，一个柱网格内应由中间向两端排放模壳，切忌由一端向另一端排放，以免产生累积误差，出现两端肋不等的现象。放置模壳后，微调顶托丝杆，先用眼观测水平，再用水准仪检测，使模壳间的水平误差小于2mm。并根据设计要求起拱，设计无要求时，起拱高度为全跨长度的1/1000～3/1000。
5、经检查确认模壳位置正确后，进行模壳缝隙拼接，先按纵向木方垫条和纵向拼缝竹胶板，在安装横向木方垫条和横向拼缝竹胶板。
6、按模板分项工程质量评定标准逐项检查模壳模板。检查的重点放在模壳自身刚度的保证措施和连接节点的严密性。办理预检。
7、模壳安装缝隙采用胶带密封，以防漏浆，留有气孔的还要堵好气孔。
模壳安装缝隙采用胶带密封
在模壳安装后涂刷水溶性脱模剂。
8、绑钢筋时要根据设计要求，理顺底筋的布置方向，确定哪个方向的梁主筋在下边，哪个方向的梁主筋在上边。
9、浇筑混凝土时不宜集中下料，以免模壳因受过大冲击力而破损，模壳施工荷载不得过大。混凝土终凝后应及时进行养护，防止因水分蒸发而产生裂缝。
10、待混凝土强度必须达到方案规定的要求且不得低于10Mpa方可拆除模壳。拆除方法是：
（1）松动支撑顶托的调整螺母（顶托下落10~15cm），主次龙骨随之落下。先将次龙骨拆下。
（2）用1根直径14mm、长50cm的小橇棍将模壳拼缝用的方木垫条和竹胶板拆除。
（3）用小橇棍以木楞为支点，先撬模壳相对两侧邦中点，模壳松动后，依然以木楞为支点，撬模壳底脚的内肋，轻向下撬掉模壳。切忌硬撬或用铁锤硬砸，也不能使用大撬棍以肋梁混凝土为支点进行撬动，以保护模壳和密肋混凝土。密肋梁较高时，模壳不易拆除，可采用气动拆模工艺。
（4）模壳松动后拆除主龙骨，然后将支撑系统的最上一道水平支撑拆下后，拆除模壳，最后方可拆除支撑系统。模壳可周转使用，拆模不可用力过猛，不乱扔乱撬，要轻拿轻放，防止损坏。
三、材料和机具设备
（一）主要材料：
混凝土、钢筋、模壳、木方、竹胶板、钉子、胶带。
（二）机具设备：
塔式起重机或式起重机、电器开关箱、48mm系列钢架管和卡扣、方管（龙骨）、手锤、斧、撬棍、电锯、扳手、经纬仪、水平仪、水平尺、钢尺。
四、质量控制
（一）保证项目：
楼板及其支架必须有足够的强度、刚度和稳定性；其支架的支撑部分必须有足够的支撑面积。如安装在基土上，基土必须坚实，并有排水措施。对湿陷性黄土，必须有防水措施；对冻胀性上，必须有防冻融措施。
检查方法：对照模板设计，现场观察或尺量检查。
（二）基本项目：
1、模板接缝宽度不得大于1.5mm。
检查方法：观察和用楔形塞尺检查。
2、模板接触面清理干净，并采取隔离措施。梁的模板上粘浆和漏刷隔离剂累计面积应不大于400cm2。
检查方法：观察和尺量检查。
允许偏差项目，见表“允许偏差项目”
爆炸视图很多人都见过，尤其是从Revit2016版开始就新增了爆炸视图功能，这个功能会让你的PPT更出彩，让你的图纸更加有趣和可视化！
学起来难吗？
总共分四步，
第一步，打开模型并选中需要分解的构件，单击“修改”选项卡中的的“置换图元”，这个功能的工具提示是：用于创建特定于视图的模型图元标识，可以在视图中替代。我们将使用这个功能来创建分解视图。
第二步，以一个别墅模型为案例选中屋顶后点击置换图元，在屋顶中会出现一个三维移动坐标，如下图所示。
第三步，向所需方向移动坐标就可使屋顶向相应方向移动，例如我们将坐标向上移动，如图所示。
第四步，为了方便观察屋顶从哪儿分解出来，我们可以选中分解后的屋顶，给它添加路径，如下图所示。并且路径的线型和颜色也是可以修改的，只需要在对象样式中找到注释对象，然后在注释对象中对位移路径进行设置即可。
最终效果如图所示：
来源：陕五建BIM中心
【签证】
联系单盲目签证，事后补签，签证表述不清、准确度不够及时间性不强。
我国目前采取的是计量（监理）与评价（决算）分离的工程监管模式。
搞决算审核工作的工程师施工时一般不到现场，决算审核时工程量的依据主要就是施工图和监理签证。这就为施工环节（尤其是隐蔽工程）偷工减料提供了可能。现场监理人员对管理和有关规定掌握不够，对不应该签证的项目盲目签证。
有的签证由施工单位填写，不认真核实就签字盖章。
施工单位在签证上巧立名目，弄虚作假，以少报多，蒙哄欺骗，遇到问题不及时办理签证，决算时搞突击，互相扯皮推卸责任。
有的施工单位为了中标，报价很低，为了保住自己的利润对包干工程偷工减料，对非包干工程进行大量的施工签证，施工现场的乱签证，扰乱了市场正常秩序。
【工程量计算】
工程量的计算是依据竣工图纸、设计变更联系单和国家统一规定的计算规则来编制的，是结算编制的基础。
工程量计算误差主要包括在定额中子目录再次计算、计算单位不一致而造成工程量的小数点错位及计算错误。
【套用定额】
对定额中的缺项套用子目或换算的理解有出入、忽略定额综合解释，不换算系数、高套定额。
【材料价格】
主材的型号、材质在设计中不明确；除去规定的材料价格外，还有大部分采用的是市场价，这也影响了结算的造价。
【费用计算】
不按合同要求套用费用定额。根据工程类别划分，三类工程却高套用二类工程。工程没有达到约定的文明施工程度却按约定计算文明施工增加费。在县城(镇)的工程税金的却套用市区的费率等。
【业务水平】
极少数的结算编制人员业务水平不过关，以致计算「失真」。
【书面措词】
建设单位在发包合同及现场签证中用词不严谨而导致结算与实际有出入。
【顾虑结算】
施工单位顾虑结算卡得太紧。 送审结算是建设单位委托中介机构审核的，建设单位的主观愿望是核减核增的额度来支付业务费，这自然形成施工单位加大水分多报的可能。常见的有：
巧立名目，高套定额
把定额中已综合考虑并包含在综合单价里的内容单独列项。
例如：挖土方已按照工程量套用定额计价，有的施工单位又把挖掘机台班单独列项计算。
把费率中包含的内容另外列项计算。
例如综合费率中已包含冬雨季施工增加费，有的又把雨季抽水费另计。
利用定额单价的换算抬高项目单价。
虚设费用
有的工程在实施过程中没有使用大型机械和特种机械，但竣工决算中却列入了夜间施工增加费、赶工措施费等。
提高计费标准，扩大取费范围。
喷淋系统有消防泵房、楼梯间、电梯前室、地下室、屋顶等重点检查部位以及末端试水装置；管道支架、吊架、防晃支架设置等质量关注点质量关注点，那么常见的质量通病有哪些呢？以及我们该如何防治？
通病1
自动喷水灭火系统喷洒水管的水流指示器安装位置不符合要求，与管道转弯处和阀门的距离达不到要求
产生原因及后果：达不到使用功能要求或造成误报。
防治措施及相关规定：水流指示器应安装在距地面高度1.8m以上。水流指示器安装应距弯头处至少15cm和距阀门处至少60cm。管道开孔要用专用工具，确保开孔在管道中心垂直线上，并将管膛清扫干净。
通病2
自动喷水灭火系统信号阀安装在水流指示器的后边，并相互直接连接
产生原因及后果：信号阀不灵敏，甚至不能显示管中水流动的情况，且将其传送给消防系统指挥中心。
防治措施及相关规定：信号阀应安装在水流指示器前面的管道上，且两者的间距不应小于30cm。
通病3
自动喷水灭火系统使用非镀锌钢管或连接喷洒头支管使用管径小于25mm的镀锌钢管
产生原因及后果：焊接钢管或无缝钢管的管内铁锈会造成喷洒头堵塞，失去自动喷水火火功能，加大火灾损失。
防治措施及相关规定：自动喷水灭火系统必须使用镀锌钢管而且连接喷洒头支管管径不得小于25mm。
通病4
湿式报警阀下边及水流指示器来水方向不装信号阀而装普通阀门
产生原因及后果：在维修管道时关闭阀门，维修后由于疏乎忘记打开，一旦发生火灾管道内无水，造成重大损失。
防治措施及相关规定：必须在报警阀下边及水流指示器来水方向装信号阀。并检查信号阀其打开或关闭状态时的信号是否返回到消防控制中心。为防止误操作，还要在阀上加锁防止阀门意外关闭。
通病5
屋顶消防水箱接湿式自动喷水灭火系统的出水管（恒压管）或自动喷水灭火系统消防水泵吸水管不安装过滤装置
产生原因及后果：水箱或水池内的杂物进入管网，造成闭式喷洒头堵塞或报警阀中警铃或压力开关失灵，影响喷水灭火及报警工作。
防治措施及相关规定：加压和补充自动喷水灭火系统的装置管道出口处。应设置除污过滤设施。
通病6
管径与喷淋头数量不匹配
产生原因及后果：未按设计图纸施工，装修阶段更改或加装喷淋头，达不到自动喷水灭火效果。
防治措施及相关规定：根据装修图纸及要求进行二次设计，按设计规范要求施工。
（1）配水管两侧每根配水支管控制的标准喷头数，轻危险级、中危险级场所不应超过8只，同时在吊顶上下安装喷头的配水支管，上下侧均不应超过8只。严重危险级及仓库危险级场所均不应超过6只。
（2）轻危险级、中危险级场所中配水支管、配水管控制的标准喷头数，不应超过表5一1的规定。
轻危险级、中危险级场所中配水支管、水管控制的标准喷头数
表5一1
通病7
喷淋头位置、高度、与阻挡物的距离不满足要求
产生原因及后果：由于装修及房间大小、用途的变更，使得喷淋头位置相对发生改变，致使喷淋头喷洒作用面积不能满足设计规范要求，降低自动喷水灭火效果。
防治措施及相关规定：《自动喷水灭火系统设计规范》GB50084一2001（2005版）规定：
（1）除吊顶型喷头及吊顶下安装的喷头外，直立型、下垂型标准喷头，其溅水盘与顶板的距离，不应小于75mm，不应大于150mm。
（2）当在梁或其他障碍物底面下方的平面上布置喷头时，溅水盘与顶板的距离不应大于300mm，同时溅水盘与梁等障碍物底面的垂直距离不应小于25mm，不应大于100mm。
（3）在梁间布置喷头时，应符合本规范7.2.1条的规定。确有困难时，溅水盘与顶板的距离不应大于550mm。梁间布置的喷头，喷头溅水盘与顶板距离达到550mm仍不能符合7.2.1条规定时，应在梁底面的下方增设喷头。密肋梁板下方的喷头，溅水盘与密肋梁板底面的垂直距离，不应小于251nm，不应大于100mm。
（4）净空高度不超过8m的场所中，间距不超过4X4（m）布置的十字梁，可在梁间布置1只喷头，但喷水强度仍应符合表5.0.1的规定。
（5）喷头应布置在顶板或吊顶下易于接触到火灾热气流并有利于均匀布水的位置。当喷头附近有障碍物时，应符合设计规范喷头与障碍物距离的规定或增设补偿喷水强度的喷头。
（6）净空高度大于800mm的闷顶和技术夹层内有可燃物时，应设置喷头。
（7）当局部场所设置自动喷水灭火系统时，与相邻不设自动喷水灭火系统场所连通的走道或连通开口的外侧，应设喷头。
（8）装设通透性吊顶的场所，喷头应布置在顶板下。
（9）当梁、通风管道、成排布置的管道、桥架等障碍物的宽度大于1.2m时，其下方应增设喷头。增设喷头的上方如有缝隙时应设集热板。
（10）直立式边墙型喷头，其溅水盘与顶板的距离不应小于100mm，且不宜大于150mm，与背墙的距离不应小于50mm，并不应大于100mm。水平式边墙型喷头溅水盘与顶板的距离不应小于150mm，且不应大于300mm。
通病8
自动喷水灭火系统在干管上直接引出连接喷头支管
产生原因及后果：直接引出的喷头出水量超过设计水量，造成其他喷头出水量达不到设计要求，影响整体灭火效果。
防治措施及相关规定：喷头应按设计的要求合理分配出水量，不能随意改变喷头的连接位置。
通病9
自动喷水灭火系统管道使用管补芯或活接头的位置不正确
产生原因及后果：管道易产生渗漏和损坏，影响正常消防灭火工作。
防治措施及相关规定：管道变径时宜采用异径接头，在管道弯头处不得采用管补芯，当需要采用管补芯时，三通上可用1个，四通上不应超过2个，公称直径大于50mm的管道不宜采用活接头。
通病10
湿式报警阀与延迟器开关警铃之间的阀门关闭，或警铃的连接杆安装不灵活
产生原因及后果：当发生火灾报警阀打开时通过警铃的管道不流水，导致警铃不动作，延迟器开关不能向消防中心报警，延误消防灭火工作。
防治措施及相关规定：湿式报警阀与延迟器开关警铃之间的阀门一定要打开，与警铃的连接杆要保证灵活正常。
通病11
防晃支架的型式及设置不符合要求
产生原因及后果：晃动是指来回摇动或上下摆动，尤其指反复地和急促地或波浪式地摇动。设置防晃支架的主要目的是为了确保管网的强度，使其在受外界机械冲撞和自身水力冲击时也不致于损伤；同时强调了其安装位置不得妨碍喷头喷水而影响灭火效果。
喷淋水平及末端支管处均采用加防晃支架，可以使管道牢固可靠，防止误喷扭转，更主要的是对天花喷头的水平调整很有利，不少施工过程中出现喷头高低不平或与天花装饰脱开的现象，均是由于吊架不稳定引发的。
防治措施及相关规定：
（1）为了防止喷头喷水时管道沿管线方向晃动，应在下列部位设置防晃支架：
1）配水管的中点（当管道的公称尺寸小于50mm时可不设）
2）配水干管及配水管、配水支管的长度超过巧米（包括管径为50Mm的配水管及配水支管），每15米长度内至少设置一个；
3）当管道改变方向时，应增设防晃支架。
（2）防晃支架的强度应能承受管道、配件及管内水的重量和50％的水平方向的推动力而不致损坏或产生永久变形。
一般实际施工中，建议在喷淋管末端或按规定设置龙门架以代替防晃支架，采用角钢或槽钢制作，U型管卡固定，不仅限制了管道上下左右的晃动，也在一定程度上限制了管道的轴向窜动（位移）。
通病12
管道的支架、吊架、防晃支架安装位置不正确
产生原因及后果：管道在受外界机械冲撞和自身水力冲击时损坏，同时错误的安装位置会妨碍喷头喷水灭火效果。
防治措施及相关规定：
（1）管道应固定牢固；管道支、吊架之间的距离应符合规范规定。
（2）管道支架、吊架的安装位置不应妨碍喷头的喷水效果：管道支架、吊架与喷头之间的距离不宜小于300mm；与末端喷头之间的距离不宜大于750mm。
（3）配水支管上每一直管段、相邻两喷头之间的管段设置的吊架均不宜少于1个，吊架的间距不宜大于3.6m。
（4）当管道的公称直径等于或大于50mm时，每段配水干管或配水管设置防晃支架不应少于1个，且防晃支架的间距不宜大于巧m；当管道改变方向时，应增设防晃支架。
管道支架或吊架之间距离表5一2
通病13
装修工程吊顶没有分格布置图，喷洒头安装与吊顶布置图不协调一致
产生原因及后果：走道的吊顶喷头不在一条线上，喷头溅水盘出吊顶子尺寸不一致。严重影响整体建筑物装修质量。
防治措施及相关规定：喷洒头的布置按专业设计图及吊顶平面布置施工，做到排列整齐，直线走道吊顶上的喷洒头的安装要排成一直线，弧线走道吊顶上的喷洒头的安装要排成一弧线，并与吊顶上的灯位、扬声器、风口位置相匹配。房间内的喷洒头的安装要排列一致。喷洒头的安装位置不能安装在吊顶分格线的龙骨上。每个喷洒头的浅水盘出吊顶子的尺寸都要一致。同时安装喷洒头的位置距顶子尺寸及喷洒头距梁侧的位置要符合施工规范规定。
通病14
末端试水装置设置不合理
产生原因及后果：
（1）末端试水装置设置不当。可是建设单位为了便于使用，要求施工单位将末端试水装置设置在厕所内，便于排水，而不设置在最不利点处，这样就导致无法真正测出最不利点的压力值；一些末端试水装置处的排水设施排水量小于试验阀的泄水阀的泄水量或者干脆不设排水设施，试验阀开启后便会造成“水灾”，为消防设施的定期保养、维护埋下隐患，以至于无法进行放水试验；有的施工单位将末端试水装置安放在走廊、房间或厕所的吊顶内，试水极不方便；
（2）不使用规定的末端试水装置，而用DN25的球阀代替，其通径是25mm，比一只公称通径为15mm（实际孔径约为11mm）的喷头要大得多，其开启后的水流量远远大于一只标准喷头的排水量，显然这样的试水装置不能代表一只喷头开启的效果。
防治措施及相关规定：
（1）根据《自动喷水灭火系统设计规范》第6.5.1条的规定，末端试水装置应设置在最不利点处，且应有足够的排水能力。最不利点一般最长管路的末端，在图纸审核、施工时就可确定。
（2）采用DN15球阀，末端试水装置开启水流量必须相当于该防火分区内的1只喷头的流量，其试验结果才能符合试验目的。
《自动喷水灭火系统设计规范》GBS0084一2001（2005版）中明确规定：末端试水装置应由试水阀、压力表以及试水接头组成。试水接头出水口的流量系数，应等同于同楼层或防火分区内的最小流量系数喷头。末端试水装置的出水，应采取孔口出流的方式排入排水管道。
通病15
喷头的选型、设置不合理以及在施工中不注意对喷头的保护
产生原因及后果：
（1）自动喷水灭火系统闭式喷头动作温度与设计、使用场所不符。在建筑装饰时涂上涂料，致使喷淋头敏感性降低。喷头不能在设计环境温度下喷水灭火，造成火灾损失。
（2）一些宾馆的客房内设计选用边墙扩展型覆盖喷头，安装过程中采用普通边墙型喷头，普通边墙型喷头流量系数K=80，而边墙扩展型覆盖喷头为快速响应喷头K=115，边墙扩展型覆盖喷头的流量比普通边墙型喷头大得多，且响应时间短，发生火灾后导致喷头喷水延缓，不能有效地控制和扑灭火灾，延误战机。
（3）未考虑施工场所有无吊顶，一律使用下垂型喷头。在无吊顶的场所使用下垂型喷头，会导致动作时间过长，延误灭火时机。
（4）工序交叉时，闭式喷头未采取相应保护措施，以致水泥砂浆、涂料、油漆等附着在闭式喷头的感温元件上，造成闭式喷头不能正确感温，延长灭火动作时间；
（5）一些大空间建筑因二次装修或使用功能变化而被分隔成许多小间，原本按大空间设计的喷头却没有因空间分隔进行调整，一些分隔区域内没有喷头，或者有喷头却位置不当，如本应居中布置却成了靠隔墙布置，从而出现了喷头保护的盲区。此外，原设计时有吊顶，因建筑物改造，将原有吊顶拆除，仅将喷淋系统的短立管由原来的向下改为向上，不更换喷头。
防治措施及相关规定：
（1）《自动喷水灭火系统设计规范》规定：闭式系统的喷头，其公称动作温度宜高于环境温度30℃。如宾馆、饭店的洗衣房、厨房等环境温度高的场所，就不应再选择68℃的喷头，而应选择公称温度等级较高的喷头；
（2）在无吊顶的场所施工喷淋时，连接喷头的短立管应向上，且应采用直立型喷头；
（3）严格按照设计文件选用喷头；
（4）国家标准规定下垂型喷头喷向地面的水量不能小于80%，当短立管向上而继续采用下垂型喷头时，喷头喷向地面的水量就达不到80%，不能有效控制和扑灭初期火灾。因此，正确的作法应该将下垂型喷头更换为直立型喷头；
（5）施工过程中喷头安装好后，验收前应用塑料薄膜进行保护；
（6）结合装修图纸进行相应设计调整，满足验收规范要求。
通病16
屋顶水箱不经过报警阀直接接入系统给水管网；造成报警阀后的压力开关，水力警铃不能发出警报
产生原因及后果：屋顶水箱提供自动喷水灭火系统前10分钟的消防用水量，同时消防水箱还具有稳压的作用。如屋顶水箱下来的水流不经过报警阀，报警阀后所设的压力开关、水力警铃不能发生报警，自动喷水灭火系统的消防泵不能及时泊动，会导致发生火灾时将屋顶水箱的水用完后，自动喷水灭火系统无水可用，直接影响到系统的灭火效能。
防治措施及相关规定：正确的连接方式应将屋顶水箱下来的竖管连接到报警阀前部，可使用消防宝智能检修系统。
通病17
稳压泵流量过大造成自动喷水灭火泵误启动
产生原因及后果：主要是设计选用不当所致。根据规范要求，自动喷水灭火系统的稳压泵补水量不应超过1L/S，但一些建筑的自动喷水灭火系统所选用稳压泵的流量远高于此标准。湿式报警阀的阀瓣在小角度范围（不超过30°）内开启时报警阀的报警通道尚未开启，不会引起自动喷水灭火泵的启动。如稳压泵的补水流量过大，会使报警阀的阀瓣大角度开启，造成压力开关、水力警铃动作，启动自动喷水灭火泵。
防治措施及相关规定：应选择稳压泵补水量小于1L／s小流量的稳压泵。
通病18
不安装安全泄压阀和放水管
产生原及后果因：
（1）不安装安全泄压阀和放水管。有些自动喷水灭火系统既未安装安全阀，也未安装放水阀，试泵时自动喷水灭火泵向密闭状态下的湿式自动喷水系统管道加压，因其扬程过高、压力过大极易导致闭式喷头出现漏水、爆裂现象，系统无法进行调试，安全无保证。即使在报警阀后重做安全阀和放水管，因为报警阀阀瓣具有止回功能，一旦水压过高，即使安全阀动作放水，仍不能使报警阀后管道系统泄压。
（2）不恰当地选用自动喷水灭火泵致使系统超压严重。一些设计单位设计自动喷水灭火系统过程中，不通过水力计算核定自动喷水灭火泵的扬程，随意估算自动喷水灭火泵的扬程，经常导致选用泵的扬程过大，试泵时低楼层的喷头均要承受超过标定值的压力，极易造成喷头爆裂。
防治措施及相关规定：在设计和施工时选用扬程稍低、性能曲线较为平缓的泵，增设备用泵，加设安全泄压阀。
通病19
水力警铃设置不合理，与湿式报警阀连接处的管线过长
产生原因及后果：
（1）水力警铃的主要作用是预报火警。当一个建筑场所仅安装了自动喷水灭火系统，没有安装火灾自动报警系统时，水力警铃的这一功能尤为重要。但在施工时，水力警铃的安装位置比较隐蔽，常被安装在较少有人出没的位置，导致警铃报警时，人们不易听到。于人员疏散及消防人员灭火不利。
（2）根据《自动喷水灭火系统设计规范》第6.2.8条规定：水力警铃与报警阀连接的管道，其管径为20mm，总长不宜大于20m。而实际施工过程中，有些施工单位将警铃安装在距湿式报警阀远远超过20m的位置，导致警铃报警时间延迟，报警的声强也不够大。
防治措施及相关规定：
（1）将警铃安装到值班室或经常在人停留或经过的地方。
（2）报警阀（或延迟器）引至水力警铃的管道应采用镀锌钢管，当长度大于6m时，管径应为20mm，但最大长度不应大于20m。
通病20
预作用喷水灭火系统管道不进行气压严密度试验，喷洒头向下喷，管道没有坡度
产生原因及后果：管道不进行气压严密度试验，会使管道泄漏，喷洒头向下喷和管道没有坡度，会存水冻坏管道。
防治措施及相关规定：因为预作用系统是用于环境温度不能保证在正温度时采用，管道内为干式系统，管道充气或不充气时，都必须保证管道的严密性，在进行强度试验后要进行气体严密度试验，管道日常不能存水，因此要使管道有一定坡度并有泄水。
通病21
干式系统、预作用系统应采用普通下垂型喷头
产生原因及后果：由于干式下垂型喷头价格较高，有些建设单位就将其改用普通下垂型喷头来代替。于是就出现了系统施工调试完毕后，每个接下垂型喷头的短立管内均存有水（采用干式下垂型喷头则可避免），而且系统投入使用后，因电磁阀每个月都要进行启动试验，使此短立管每月都有水进入，出现了系统中下垂短立管长期存水现象，这是与预作系统所要求的防水渍损失功能相违背的。因为一旦在使用中出现喷头被误损坏，与此喷头相连的下垂短立管中的存水将喷出造成一定的水渍损失。另外，如果此种做法一旦用在北方地区未设采暖供热的建筑中，将在冬天出现下垂短立管中结冰现象，这在消防系统运行使用中是不允许的。
防治措施及相关规定：《自动喷水灭火系统设计规范》GB50084一2001（2005版）第6.1.4条中要求：“干式系统、预作用系统应采用直立型喷头或干式下垂型喷头”。
通病22
自动喷水预作用系统报警阀上的电磁阀前未装过滤器
产生原因及后果：电磁阀如果被水中杂质堵塞，将会造成灭火时打开电磁阀而流不出水的现象，从而使预作用阀控制腔内的水压无法降下，阀瓣无法开启，灭火用水无法流向阀后管网。
防治措施及相关规定：由于预作用报警阀的自动开启供水控制全部维系在报警阀处的小小电磁阀身上，因此电磁阀能否正常运行出水将是事关系统灭火能否及时问题。尽管《自动喷水灭火系统设计规范》GB50084一2001（2005版）中未对预作用阀上的电磁阀作此要求，但其在6.2.5条上对雨淋阀的电磁阀做了此要求。为了保证其灭火时的可靠性，在此电磁阀前设置一个过滤器防堵塞是很在必要的。
通病23
消防控制室应设管网内所充压缩空气的压力显示装置
产生原因及后果：有些图纸（给水排水施工图和电气施工图）中，某些专业（给水排水和电气）的设计人员却均未执行此条内容。究其原因是由于此条内容需要通过电气专业的设计人员来实现，而许多电气专业的设计人员却并不了解此设计规范，再加上自喷系统的设计人员在进行工程设计时未将此条内容告知电气设计人员，从而出现了此条文未得到执行的现象。
防治措施及相关规定：《自动喷水灭火系统设计规范》GB50084一2001（2005版）中11.0.5条，属强制性条文。较好解决办法是，在压缩空气供气管上设置压力传感器，并从其上引线至消防控制室中给予显示。
通病24
预作用系统中压缩空气供气管上未设置止回阀
产生原因及后果：根据《自动喷水灭火系统设计规范》GB50084一2001（2005版）中5.0.12条要求：预作用系统配水管道内的气压值不宜小于0.03MPa，且不宜大于0.05MPa。这就使得供气管上这些计量仪表的量程比配水管上的计量仪表的量程小十数倍，若空气供气管上不装止回阀，则供气管上的计量仪表无法承受水压冲击。
防治措施及相关规定：预作用阀后管网平时状态所充的压缩空气是由空气压缩机经供气管给予补充的。为了避免预作用阀动作开启供水后的水流入供气管中，在供气管上设止回阀是很有必要的。同时，此止回阀的设置还对供气管上设置的电接点压力表（供启、停空气压缩机用）．和压力传感器（供向消防控制室传送供气管内空气压力值参数用）等装置（此类装置应设在止回阀前的供气管上）起到免受超量程的水压冲击作用。
通病25
水喷雾灭火系统的喷头用水喷淋喷头来代替，不进行喷雾试验；喷雾试验前，被灭火保护的设备不进行成品保护工作
产生原因及后果：水喷雾灭火系统喷头用水喷淋喷头来代替，在灭火时不产生水雾而喷水，造成设备损坏。不进行喷雾试验，不能保证喷雾灭火效果。在喷雾试验时，被灭火喷雾设备不进行成品保护工作，可能造成设备损坏。
防治措施及相关规定：水喷雾灭火系统与水喷淋灭火系统两者灭火机理不同、喷头位置不同、喷头型式不同、是两种完全不同的灭火系统。水喷雾灭火系统是利用水雾头在一定压力下将水流分解成细小雾灭滴进行灭火。水雾灭火喷头喷出粒径小于1mm的雾状水，除用于扑救固体火灾，还可用于扑救闪点高于60℃的液体火灾和油浸式电气设备的火灾。水雾灭火的场所不能用水喷淋灭火。因此水雾灭火喷头必须符合喷雾要求，要有产品质量检验证明。不能用水喷淋喷头来代替。
水喷雾灭火系统由雨淋阀及附件组成，由电气探头控制喷雾，也可由手动紧急启动。
水喷雾灭火系统必须经过喷雾试验，在试验前要作好被灭火喷雾设备的成品保护工作。
使用Revit系列软件建模时，由于Revit建筑3D图中的梁柱族与结构梁柱族是不同的，所以建议链接2D或3D建筑CAD图文件作为结构建模条件，在此基础上独立搭建结构BIM模型。
链接上了2D或3D的建筑条件图，主要是给结构建模提供构件定位用。先从1层平面开始，依据所提供的平面、立面、剖面设计图纸所标示的尺寸，在建筑底图基础运用Revit系列软件提供的轴线、基础、墙、梁、柱、楼板、门窗、楼梯等命令绘制定位轴线和第1层主体结构。接着绘制第2层，若第2层构件布置与第一层类似，则可以将第一层布置好的所有构件选择性复制到第2层，参照大样详图中的构件布置方式以及其详细尺寸，对构件的布置进行添加或修改，这样建模比较方便省时，以此类推，直到建好项目完整的3D模型。
通过Revit相关软件建立的3D模型具有以下特点：
（1）基本描述对象为建筑单元；
（2）建筑平、立、剖面信息相互关联，这样一来就自动避免了二维图纸设计过程中可能产生不一致的错误；
（3）支持各学科（专业）在同一数据平台的协同工作；
（4）可视化展示功能，直观地分析设计过程中可能出现的问题。
基于BIM建模的Revit系列软件，通过搭建三维模型来表现完整的建筑和结构，这种模型不仅包含了构件的长、宽、高这些几何信息，还包括了空间位置、构件材质、搭接关系等多种数据信息，并且可以通过Revit系列软件自带的多视图浏览功能，可以完全实现360°全方位无死角浏览建筑整体外观以及建筑细部构件。
我们可以复制某个项目的项目标准，并将其应用于另一个项目。
项目标准内容
族类型（包括系统族，而不是载入的族）
全局参数（传输的与目标项目中全局参数名称相同的全局参数将添加为一个数字[1]重复）
线宽、材质、视图样板和对象样式
机械设置、管道和电气设置
标注样式、颜色填充方案和填充样式
打印设置
我们可以指定要复制的标准。传递中包括将复制的对象所引用的任何对象。例如，如果选择一种墙类型但忘记复制其材质时，Revit会复制它。
传递项目标准
1.打开源项目和目标项目。
2.在目标项目中，单击“管理”选项卡 → “设置”面板 →
（传递项目标准）。
3.在“选择要复制的项目”对话框中，选择要从中复制的源项目。
4.选择所需的项目标准。要选择所有项目标准，需要单击“选择全部”。
5.单击“OK”。
6.如果显示“重复类型”对话框，选择以下选项之一：
覆盖：传递所有新项目标准，并覆盖复制类型。
仅传递新类型：传递所有新项目标准，并忽略复制类型。
取消：取消操作。
传递项目标准的提示
当使用“传递项目标准”工具时，需要考虑以下事项：
当系统族依赖于其他系统族时，所有相关的族都必须同时传递，以便使其关系保持不变。例如，文本类型和标注样式使用箭头。因此，文本类型、标注样式和箭头必须同时传递。
视图样板和过滤器必须同时传递才能保持其关系。
假设我们希望将视图样板和过滤器从源项目传递到目标项目。如果目标项目包含具有相同名称的视图样板和过滤器，需要将其删除，然后再从源项目传递这些项目。此预防措施可以避免出现潜在问题。
以下项目不在项目之间传递：
“楼层平面”和“天花板平面”视图类型
立面视图类型
剖面视图类型
Revit链接的可见性设置
我们将需要在目标项目中复制这些类型，然后根据需要手动设置属性。
下面可以帮忙我们了解如何使用文件来将系统族和二维绘图视图导入到模型中。
演示了以下过程：
1.将系统族从一个文件剪切并粘贴到另一个文件。
2.使用“传输项目标准”将系统族从一个文件传输到另一个文件。
3.从外部文件插入绘图视图。
该视频使用Revit2020录制。使用较新的软件版本时，可能会注意到在功能和用户界面方面有差别。
在开发设计时，可能希望使用其他项目中的详图或系统族类型。可以在模板文件中包括一些典型图元，或者采用另一种替代方法：针对不想要包括或可能不够常见以包括在模板文件中的典型图元，使用RVT文件作为“库”。
要将文件用作系统族的库，需要打开模型以及要用作库的文件。在此示例中，将打开包含许多防火墙的文件。可以在库文件中看到每个墙类型的示例实例。查找要在模型中使用的图元，然后将它们复制到剪贴板。现在，切换到目标模板的视图，然后将图元粘贴到视图中。现在，这些系统族类型即可在模型中使用。
可以将系统族从一个文件传输到另一个文件的另一种方法是打开这两个文件，然后在“管理”选项卡上选择“传输项目标准”。可以在此处选择要传输的类别。需要记住，以这种方式传输将传输特定类别中的所有族和类型。如果源库文件中有许多类型，则先前介绍的剪切并粘贴方法仅是特定于族的副本。
典型详图是可以对其使用库文件的其他图元。打开模型中的任何二维视图。在本例中，我们将打开图纸视图，然后在“插入”选项卡上单击“从文件插入”，接着单击“从文件插入视图”。在对话框中，导航到要用于二维详图库的文件。
在“插入视图”对话框中，可以看到库文件中的绘图视图。选择要导入到模型中的视图，然后单击“确定”。视图将添加到项目浏览器中，可以根据需要针对该项目进行修改并且可以在施工文档集中使用。
使用Revit作为其他项目的库可以节省时间，并使项目符合我们的办公标准。
从点灯熬油画图纸的手绘时代，到披星戴月的CAD时代，再到星罗棋布的BIM时代。因为科技的进步，加班的脚步也一刻未曾停止过。插件是用来提高工作效率的，因此找一款好用的Revit插件是相当重要的，用好了就会让你工作起来爽到飞起，用不好则形同嚼蜡。这次就给大家介绍介绍哪些Revit插件比较好用？Revit插件有哪些？
Dynamo
可以大大提高工程师处理数据的能力，跟参数化设计可以完美结合。在Revit2017版里面已经成为标配了，也从侧面印证这个插件真的很牛。
CoinsAuto-SectionBox
这是目前国内外用户推荐最多的插件。这个插件让剖面框更好用了。即使Revit2016引入了ionBox这个相似的应用。
Ideate BIM Link
你是否经常使用Excel？想要在Revit模型中导入和导出Excel数据？试试IdeateBIMLink。这个工具在Excel和Revit之间创建一个连接，这样用户就可以更轻易地获取数据并在Excel中进行修改了。
橄榄山插件
帮你提高作图速度，功能多，如：柱翻模、梁翻模、批量建板、批量改类姓名以及多构件改名等。单项翻模功能只需用CAD把图纸做好，链接进来，识别后稍作修改，避免了大量的重复工作。一层以200条梁为例，如果未使用橄榄山插件，可能需要一天，但是使用了插件后，可能在半小时之内完成，极大地提高了工作效率。
Revit To LumionBridge
帮助你将Revit模型导入lumion中进行渲染。并且能将lumion的材料添加并保存到LiveSync项目中，实时材料同步和可视化。
型兔BIMto云族库
注册并关注微信公众号就可以免费使用，每周三都有更新，让用户随时拥有最新的云族库，相对下载快又轻量，最重要的是免费啊，缺族党的心头好有木有！
MagiCAD
双平台软件可提供通风、电力和管道设计的机电BIM解决方案，强大的绘图和计算功能，能够得出精确的BIM模型。可以说是Revit里的高速公路，简单、流畅、各种快，在机电深化这块算是其他插件望尘莫及的了。
族库大师
是一款互联网与本地客户端结合的revit插件，每次打开都能看到实时更新的族列表。主要是为用户提供设计工作中常用的族文件下载，快速导入设计项目，辅助工程设计工作。
Fuzor
出漫游视频是没问题的，和revit实时对接，更好的是还能导出exe文件，就算演示电脑没安装也能用，不过在动画方面的功能少一些。
Autodesk RevitExtensions速博插件
结构及钢筋插件，能够扩展和提升软件功能；集成的Web服务，能够加强合作，支持可持续性设计。可靠的设计内容，例如能够丰富可视化和渲染功能的专用库和其他工具。做钢筋的基本都知道，但是有些功能不够完善有待提高。
呆猫幕墙插件
该插件包含了实用的图纸管理功能，涵盖了族管理、自动幕墙、房间装饰模型生成、CAD转Revit、房间图纸生成等，支持对族进行统一的管理、删除和更新等，同时还可以批量对图纸文件进行转换，是您制图的好帮手。私人大神团队出品，功能虽然不多，但是都是很实用，专门解决幕墙建模效率问题，一个小而美的程序。
当然了，千人有千面，同一款插件有人觉得好用至极，有人也会觉得鸡肋无比。但无论是族库类、设计类、翻模还是综合类，用你需要的就是最好的。
那么你正在使用哪些插件呢？
2术语和符号
3基本规定
4挂篮设计与构造
4.1—般规定
4.1.1挂篮结构设计应符合国家现行标准《钢结构设计标准》
4.1. 2挂篮的最大变形不应大于20mm。
4.1.3挂篮设计计算时，各构件挠度值应符合下列规定：
4.1.5挂篮自重与最重悬臂梁段的结构自重比宜为0. 3〜0. 5，
4.1.6挂篮几何尺寸应根据施工现场的空间确定，并应满足梁
4.2荷载及组合
4.2.1作用于挂篮的荷载可分为永久荷载和可变荷载。永久荷
工程编制的一般步骤和工作内容可概括为拟定工作方案，确定编制原则；熟悉掌握计价定额的内容和使用范围，工程量规则和计算方法，应取费用项目和标准；在熟悉设施国表资料和文字说明、结合现场调查、做好核对工程量的基础上，正确提取工程量；了解施工方案和施工计划中的内容，确定先进合理、安全可靠的施工方法；进行和各种价格、费用的分析和累计计算，复核及审核，最后编写编制说明和成稿装订。
施工中工程量的剥离和提取
我国的公路建设工程设计图纸的编制办法，不同于房建工程（现国家已对工程推行工程量清单计价模式），作为编制工程造价的基础资料的工程量，通常是设计人员在完成设计图纸的同时已进行了计算。在编制工程造价之前，造价工程师又进行了熟悉设计图纸和对工程量的核对工作。所以，施工计价的关键是如何从设计图纸中提取工程量。
在编制预算工作中，工程的计价是比较繁琐的，而且又是占造价文件篇幅最多的一项，加之近年来桥梁的设计及施工技术地不断发展，新结构、新材料、新工艺的广泛应用，更增加了工程造价计价的难度。
1辅助工程量的确定至关重要
根据桥梁工程施工技术的特点，其造价的基础资料包括以下两下方面的内容：
（1）主体工程
它包括桥梁基础、下部和上部工程。一般设计图纸已经给定，按照定额的要求，可较容易确定其计价的各项工程量。
（2）辅助工程
它们只是有助于主体工程的形成，为完成主体工程所必须采取的措施，完工后随之拆除的一些设施。这样情况就比较复杂，如属于基础工程部分的，有挖基、围堰、排水、工作平台、护筒、泥浆船及其循环系统等；属于上下部工程的，有拱盔、支架、吊装设备、提升模架、施工电梯等；与基础和上下部工程都有关联的，如混凝土构件运输、预制场及其设施（如大型预制构件底座、张拉台座、架等）、拌和站（船）、蒸汽养生设施等。这些辅助工程的计价数量，除挖基外，都要根据建设项目的实际情况和的要求，并参考以往的成功经验来取定，设计图纸上是不反映的，可塑性较大，而对工程造价又有极其重要的影响。因此，正确取定各项计价工程量，就有着十分重要的现实意义。
2提取工程量顺序
桥涵工程计价的项目比较多，工程量的计算和提取难度也大。经实践证明，按照通常的施工顺序提取工程量，一般是比较准确和迅速的。也就是说，按照挖基→基础→下部工程→上部工程顺序，以及相应的辅助工程顺序进行，使工作程序系统化，最大程度地避免了漏项或重复的错误。
桥梁各分部工程提取工程量方法
1开挖基坑
基坑的开挖按土方、石方、深度、干处或湿处等不同情况，分别统计其数量，并结合施工期内河床水位的高低，合理确定围堰的数量，基坑排水台班消耗标准的，以及必须采取的技术安全措施等；了解挖基废方的远运处理、原有地形地貌的修复，以及河道的疏通等情况。以上各项均需按照从实际出发、不留隐患的原则，确定其计价数量，将所需费用计入工程造价内。
2基础工程
桥梁基础工程有砌石、混凝土、沉井、打桩和灌注桩等多种结构形式，但一般多采用的是挖孔桩、钻孔桩、砌石和混凝土扩大基础形式。
基础砌石和混凝土圬工常称为天然地基上的基础。砌石基础按片石、块石分别进行统计汇总，编制预算时，要特别注意划分砂浆标号，若设计标号与定额规定不同，应进行抽换；若设计图纸上只有砌体总数时，则考虑基础外缘和分层砌筑等因素，分别按80%的片石及20%的块石计价。
编制混凝土基础预算时，应按不同标号和是否掺用片石分别进行统计汇总，若设计标号与定额规定不同，也要进行抽换。
钻孔灌注桩基础的施工工艺比较复杂，计算工程量要结合实际情况和实施性施工组织设计进行，故应注意以下几点：
（1）根据现场地质情况，选定钻孔机具的型号，根据实际不同土层厚度对应定额中8种钻孔土质选用定额和确定相应的辅助工程量（注意：成孔定额中同一孔内的不同土质，不论其所在的尝试如何，均应执行总孔深定额）。如溪尾大桥桩基地质为细砂1.8m→弱风化花岗岩7.2 m→微风化花岗岩6m。桩长15m，设计桩径1.5m。可以看出设计为端承桩，这样我们选用型号为GCF-2000的冲击钻机，分别套用4-24-25、4-24-31、4-24-32定额。
（2）当在水中采用围堰筑岛填心进行钻孔施工时，可按灌注村外缘3.0m宽左右确定围堰及筑岛填心的工程量。计算埋设护筒数量时，则应视同为“干处”计价。如际骇大桥，有32根桩在水中，我们设计采用围堰筑岛填心进行钻孔施工，在套用定额时，比较了干处和湿处的单价，每吨钢护筒的单价湿处比干处多了6倍左右。所以，必须严格区分干处和湿处定额，否则预算值偏差很大。
（3）在干处埋设护筒，一般可按每个护筒长2.0m或按设计数量计算；水中埋设钢护筒可按设计数量计算，并按规定计算回收金额。
对于钢护筒应注意以下5点：
①由于定额中钢护筒在干处考虑了周转摊销，水中则按全部设计质量计算，并根据设计规定的回收量计算回收金额。所以必须根据实地调查的水位计算出钢护筒在干处和水中的数量及质量。
②如果在水中采用围堰，则按陆地情况考虑，不再全长使用钢护筒。
③一般情况下，每节护筒长按2m制作（使用长度根据需要拼表），当在干处埋护筒时，设计上一般要求入土深为1.8m，四周夯填0.2m粘土，总长为1.8m+0.2m=2m。所以，干处埋护筒时，其长度按2m计算。
④水中埋护筒时，当水深为5m 以内时，一般设计要求入土深度为3m，护筒实际长度为5m+3m=8m。
因此，水中埋护筒且当水深为5m以内时，其护筒实际长度应按8m计算。
⑤护筒直径的确定。护筒直径可参照桥梁施工的有关规定确定。护筒直径与钻机类型、地质情况有关，一般情况下，按桩径加0.2m左右即可。
如溪尾大桥17根水中梳子地的施工，原设计按水深3.51m布置4m高的竹笼围堰筑岛作为施工作业平台，但实测水位达到6.51m。因此，设计变更改为采用“水中平台”施工方案，搭设水中钻孔作业平台，埋设整体式钢护筒（采用DZJ60型振动式沉拔桩锤沉埋，进入风化层50cm以上），十字型钻头冲击钻机或牙轮钻循环机成孔。在设计变更金额计算中，水中钢护筒按全部设计质量计算，仅此护筒一项就增加金额53万元。
（4）若在水中进行钻孔时，应计列灌注桩工作平台，泥浆船及循环系统。
如溪尾大桥钻机工作平台，采用固定式平台，由工作桩、工字钢、锚固加工件及方木铺面等组成，钻机工作平台利用吊作业平台上的25t汽车吊进行架调。经套定额计算，增加设计变更金额42万元。
（5）钻孔的土质定额分为8种，并按不同桩径和钻孔深度划分为多项定额标准。故应按照地质钻探资料，对照定额土质种类的规定，分别确定其钻孔的工程量。因钻孔的计量单位是以米计，故其钻孔深度应以地表面与设计桩底的深度为准。当在水中采用围堰筑岛填心施工时，则应以围堰的顶面与设计桩底的深度为准。钻孔废渣若需远运处理时，应根据弃置的平均运距另行计价。
（6）一般1座墩台的藻注桩基础若只有2根时，就不设置承台，而设计为系梁，这种系梁工程应按承台定额计价。当在陆地（或采用围堰筑岛填心钻孔）进行承台或系梁施工时，应按实际计算挖基数量及其排水和废方的远运处理。
（7）浇注水下混凝土的工程量，应按设计桩径断面乘设计桩长计算，不得将扩孔用量计入工程量。若混凝土拌和需设置拌和船（站）时，可根据实际情况取定并计算其费用。
3下部工程
桥梁的下部构造工程，有砌石、现浇混凝土和预制安装混凝土构件不同结构形式。
（1）编制预算时，按照分部分项工程逐一提取工程量，分别进行计价。墩台的计价工程量为墩台身及翼墙、墩台帽、拱座、盖梁及耳背墙、桥台等二层以下的帽石（有人行道时为第一层以下的帽石），要区分片石和块石，以及砂浆和混凝土的不同标呈，台背及锥坡内的填土夯实也需分别计价。
（2）墩台砌石工程的数量，若施工设计图纸上未具体划分片石、块石时，则台身可按75%的片石、25#的块石墩身可按60#的片石、40#的块石，取定其工程量。
（3）凡墩、台、墩镶面、拱石、帽石、栏杆等采用浆砌混凝土预制块编制时，预制块的数量以设计砌体乘以0.92的系数作为预制块的计价依据。
4上部工程
桥梁的上部构造工程，通常将其划分为行车道、桥面铺装和人行道3个部分，有砌石、现浇混凝土、预制安装混凝土构件、钢桁加和钢索吊桥等不同结构形式。在提取上部构造的计价工程量时按车行道→桥面铺装→人行道的顺序进行，可避免重复和遗漏。
（1）预制及安装结构主体工程
近年来桥梁多采用预制安装混凝土结构。编制预算时，应剥离的工程有预制、安装和运输，该3项均以构件的设计体积为准，至于构件的平均运距应根据施工组织设计确定；钢筋、钢绞线或高强钢丝、现浇接缝混凝土、泄水管、支座、伸缩缝（按行车道宽度米计），均以施工图设计资料为准。若吊装设备的使用期超过定额规定的4个月时，可按施工的计划期调整设备的摊销费。设备的计划使用期应包括由设备库与施工现场的往返运输和安装前的试拼，与完工拆除后的清理、修整、油漆所需人全部时间；预制人行道、缘石、栏杆柱及栏杆扶手等小型构件的工程量，应按设计构件的体积增计场内运输和操作损耗1%。
（2）预制及安装结构辅助工程
很多预算人员在编制桥梁上部预算时单价总是偏低，如C50混凝土T梁，正常单价为900元/m&p3;左右，而实际编出的却是600元/ m³单价怎么都上不去。究其原因，主要是没有弄清楚辅助工程项目。现就预制安装25m预应力T型梁MA13标的大桥为例说明如下：
①预制场的平整面积应根据建设工程规模的大小来确定，并应考虑按设计需要铺设的碎石垫层。
②大型预制构件平面底座的个数，应根据可能周转使用的次数取定。
例如：我标段际口II大桥和溪尾大桥共用一个预制场，际口大桥有80片T梁，长度为25m；溪尾大桥有70片T梁，长度为30m。施工台座原计划16个，但考虑溪尾大桥的染的长度多5m，最后采用12个台座，先预制际口桥后预制溪尾桥，即节约了场地，又节约了资金。
③预制厂的门架一般可按施工组织设计作为计价依据，设备的使用期可根据计划使用期调整设备的摊销费。
④双导梁吊装设备可参考定额附注中的质量。预算定额中制定了多种吊装构件的施工方法和配套的吊装设备，但各有其适用范围，在编制预算时，注意不要漏计，如采用人字扒杆安装矩形板，每座桥计列一个人字扒杆；不能随意采用，如缆索吊装设备是安装箱形拱桥等的配套吊装，就不得采用缆索吊装设备为安装T形梁。同时，在某一项预算中已计列了缆索吊装设备，就不应计列运输索道设施，应考虑利用缆索作为运输材料之用。
⑤预制场的轨道铺设，因为概预算项目表将其列为临时工程的一个项目，所以不能计算在桥梁的上部工程造价内。
⑥如果梁场为共用预制场，要充分考虑梁片的运距。如溪尾大桥的梁片运输，为了节约运距和减少干扰，决定在既有路基上运输，仅此项就节约资金19万元。
5钢筋工程
钢筋工程都是与混凝土分开计量的，其单位为吨，应按分部分项工程的要求和I、II级钢筋，分别提取工程量。
（1）钢筋应以共设计长度所计算的理论质量为准，施工焊接和下料等操作损耗，已计入定额内，不得计入钢筋的工程量内。
（2）钢绞线和高强钢丝的工程量为锚固长度和工作长度的质量之和，如预应力空心板（标准跨径为10~16m），一般可按板长增加1.5m计算。
（3）现浇墩、台、塔的高度大于钢筋的一般定尺长度，需分节浇筑接长钢筋时，所需的塔接长度的数量，可扫20-30D（D为钢筋的直径）另行计入钢筋数量内。
（4）I、II级钢筋定额消耗的区分
一般的工程量清单中都按国际惯例将钢筋分为I级钢筋和II级钢筋，而定额中是合在一起的，江没有按I、II级钢筋分开，在套用这样的定额时就要做一些技术处理。现举“现浇简支T梁上部构造（44-3）”钢筋为例，确定I、II级钢筋的额定消耗，见表I（表格略）。
说明：
交通部颁布的《公路工程预算定额》中，大部分定额工料机的消耗量是比较稳定的，如表I中的钢筋定额，每吨钢筋考虑加工损耗以后，其定额的消耗量为1.025t，损耗为2.5%。所以，无论是计算I级钢筋 还是计算II级钢筋，其单位定额消耗量都应该是1.025t。
在定额4-44-3中，我们根据知识可以得出判断，电焊条消耗量、电焊机的台班消耗量均是针对II级钢筋发生的，I级钢筋是不用电焊或对焊的。因此，我们在计算I级钢筋时就要将其消耗去掉，而在计算II级钢筋时则要加上。如对于II级钢筋消耗的30kVa以内交流电焊机台班的计算式为：
（0.41/0.82）×0.205+0.41=0.513
显然，在定额4-44-3中的20-22号铁丝和小型机具使用费，即是针对I级钢筋的，也是针对II级钢筋的，即使有些变化，但对于整个定额来说，也是微不足道的，所以不予以调整。实践证明，经过这样的处理后，I、II级钢筋的单价就拉开了差距，否则，I、II级钢筋的单价就很接近。
本收费价格在线自动计算：https://calc.xycost.com/calc/34
湖南省建设工程施工阶段监理服务费计费规则
湘监协[2016]2号
第一条 为保证工程监理单位依照国家相关法律法规和国家《建设工程监理规范》（GB/T50319－2013）的要求，全面履行工程项目施工阶段的监理服务职责，提升工程项目施工阶段的工程质量控制和安全生产管理监理服务的品质，维护人民生命财产的安全，规范监理市场行为和秩序，促进工程监理行业的健康发展,通过对我省工程监理企业运行成本的测算，并结合我省工程监理市场现行收费实际情况，特制定《湖南省建设工程施工阶段监理服务费计费规则》，并作为我省行业自律的市场行为基本规则。
第二条 本《规则》以尊重市场规律和行业自律为原则，以防止低于成本价等恶性竞争、充分发挥市场决定资源配置的作用为指导思想，并作为现阶段湖南省行政区域内的房屋建筑工程和巿政公用工程等项目施工阶段监理服务费的概算编制、招标限价、投标报价和订立建设工程监理服务合同的参照依据。
第三条 施工阶段监理服务是指：监理单位受建设单位委托，根据相关法律法规、工程建设标准、勘察设计文件及合同，在施工阶段对工程质量、进度、造价进行控制，对合同、信息进行管理，对工程建设相关方的关系进行协调，并履行建设工程安全生产管理法定职责的服务活动。
第四条 建设工程监理单位应公平、独立、诚信、科学地开展建设工程监理与相关服务活动，收取的监理服务费应当与建设监理单位提供的服务相一致。
第五条 建设工程监理服务在市场竞争的环境下应充分体现优质优价的原则，其为业主所提供的建设工程监理与相关服务的品质应符合国家有关法律法规和标准规范，满足合同约定的服务内容和质量要求。不得违反标准规范规定或合同约定，通过降低服务质量，减少服务内容等手段进行恶性竞争，扰乱正常市场秩序。
第六条 工程项目施工阶段的监理服务范围和监理工作内容（详见附录A），以及建设单位和监理单位各自的义务、责任应严格遵循国家工商行政管理总局、住房和城乡建设部颁布的《建设工程监理服务合同（示范文本）》（GF-2012-0202）的规定要求，由建设单位与监理单位在工程监理服务合同中约定。
第七条 施工阶段监理服务费计价办法按综合费率法和人员综合计算法两种形式，根据合同双方意愿选择计费方式（监理服务费所包含的内容参见附录B）。
第八条 工程监理企业在承担项目管理（除工程总承包外）服务的，在计算项目管理服务费时在本《规则》综合费率法（见第二章）的计费基础上增加20%。
第九条 按综合费率法计算的监理服务费=计费额×综合费率×工程复杂程度调整系数。
第十条 计费额是指工程概算投资额中的建筑安装工程费、设备与工器具购置费和联合试运转费之和。
第十一条 综合费率见附表1
第十二条 工程复杂程度调整系数见附录C
第十三条 建设单位如有必要将施工阶段某一部分工程（如基础工程、人防工程、精装饰工程、燃气工程、消防工程等）的工程监理业务单独委托给监理单位，则应以该分部工程的概算造价作为计费额计算相应监理服务费。
第十四条 建设单位如果将保修阶段的监理相关服务连同工程监理一并委托给监理单位的，则应增加工程总监理服务费的5%作为保修阶段监理服务的监理服务费用。
第十五条 按人员综合费用法计算的监理服务费=（各类监理人员综合费用×相应监理人员数量×监理服务时间）×工程复杂程度调整系数。
第十六条 各类监理人员综合费用包括：项目监理机构人员基本费用、企业综合管理费用、企业利润和税金。监理人员综合费用构成与计算见附表2。
第十七条 相应监理人员数量指建设工程项目施工阶段监理关键岗位人员最低配备标准：按照《湖南省建设工程施工项目部和现场监理部关键岗位人员配备管理办法》（湘建建﹝2015﹞57号）执行。
第十八条 工程复杂程度调整系数见附录C。
第十九条 本《规则》作为监理单位在监理服务招标文件及工程监理服务合同约定的监理服务期限内完成约定的施工阶段全部监理服务工作内容的费用，而不包含附加工作和额外工作的监理服务费用。以下工作按协议支付监理服务费用。
（一）非监理单位原因（如征地拆迁、重大工程变更等）造成工期拖延，而要求监理单位继续从事工程监理服务工作的费用；
（二）建设单位要求监理单位从事需要具有工程造价咨询资质、工程招标代理资质、或施工图审查资质才能执业的各项工作内容的费用，或建设单位要求监理单位委托工程造价咨询机构、工程招标代理机构或施工图审查机构开展各项工作内容的费用；
（三）建设单位要求监理单位从事需要具有工程质量检测资质才能执业的各项工作内容的费用，或建设单位要求监理单位对外委托工程质量检测机构开展工程设备、材料质量抽检和工程实体质量抽检的费用；
（四）建设单位要求监理单位向其提供任何专用人员、车辆以及其它任何设施的费用；
（五）工程所需的而非监理单位监理工作范围内必须提供的专业顾问服务，导致监理单位聘用各类专家顾问的各项费用；
（六）建设单位要求监理单位组团外出考察相关工程技术、管理的费用及其他有关费用。
第二十条 每三年一月份，根据湖南省城镇职工年收入增长率测定项目监理机构人员工资增长率，计算并公布监理机构各级别人员综合单价。
附表1
工程监理综合费率表
| 序号 | 计费额（万元） | 综合费率（%） |
| 1 | ≤500 | 3.80 |
| 2 | 1000 | 3.60 |
| 3 | 3000 | 3.40 |
| 4 | 5000 | 3.20 |
| 5 | 8000 | 3.00 |
| 6 | 10000 | 2.75 |
| 7 | 20000 | 2.50 |
| 8 | 40000 | 2.25 |
| 9 | 60000 | 2.00 |
| 10 | 80000 | 1.80 |
| 11 | 100000 | 1.60 |
| 12 | 200000 | 1.50 |
| 13 | 400000 | 1.30 |
| 14 | 600000 | 1.20 |
| 15 | 800000 | 1.10 |
| 16 | ≥1000000 | 1.00 |
注：计费额处于两个数值区间的，采用直线内插法计算。
附表2
工程监理人员综合费用计算表
单位：（万元/年）
注：1、项目监理机构人员基本费用组成详见附录B（1.1-1.4），费用取值以岗位级别、职称与实际工作能力为参考依据；
2、专业监理工程师包括造价工程师、安全管理人员等；监理员包括资料员、后勤人员等；
3、各类监理人员综合费用=项目监理人员基本费用+企业综合管理费用+企业利润+税金，即V=I+II+III+IV。其中：I=项目监理人员基本费用；II=I×企业管理费率；III=（I+II）×企业利润；
IV=（I+II+III）×税金费率；
4、企业综合管理费率由监理单位自行测定后报价（甲级及以上资质企业一般按15～20%计算，其他资质企业一般按10～15%计算）；
5、企业利润率由监理单位自行确定（考虑监理企业和行业的可持续发展，一般按10～15%计算）；
6、税金按国家规定计取。
附录A 工程监理工作内容一览表
| 序号 | 工程监理工作内容 |
| 1 | 收到工程设计文件后编制监理规划，并在第一次工地会议7天前报委托人；根据有关规定和监理工程需要，编制监理实施细则。 |
| 2 | 熟悉工程设计文件，并参加由委托人主持的图纸会审和设计交底会议。 |
| 3 | 参加由委托人主持的第一次工地会议；主持监理例会；并根据工程需要主持或参加专题会议。 |
| 4 | 审查施工承包单位提交的施工组织设计，重点审查其中的质量安全技术措施、专项施工方案与工程建设强制性标准的符合性。 |
| 5 | 检查施工承包单位工程质量、安全生产管理制度及组织机构和人员资格。 |
| 6 | 检查施工承包单位专职安全生产管理人员的配备情况。 |
| 7 | 审查施工单位提交的施工进度计划，核查承包人对施工进度计划的调整。 |
| 8 | 检查施工承包单位的试验室。 |
| 9 | 审核施工分包单位资质条件。 |
| 10 | 查验施工承包单位的施工测量放线成果。 |
| 11 | 审查工程开工条件、对条件具备的签发开工令。 |
| 12 | 审查施工承包单位报送的工程材料、构配件、设备质量证明文件的有效性和符合性，并按规定对用于工程的材料采取平行检验或见证取样方式进行抽检。 |
| 13 | 审核施工承包单位提交的工程款支付申请，签发或出具工程款支付证书，并报委托人审核、批准。 |
| 14 | 在巡视、旁站和检验过程中，发现工程质量、施工安全存在的事故隐患的，要求施工承包单位整改并报委托人。 |
| 15 | 经委托人同意签发工程暂停令和复工令。 |
| 16 | 审查施工承包单位提交的采用新材料、新工艺、新技术、新设备的论证材料及相关验收标准。 |
| 17 | 验收隐蔽工程、分部分项工程。 |
| 18 | 审查施工承包单位提交的工程变更申请，协调处理施工进度调整、费用索赔、合同争议等事项。 |
| 19 | 审查施工承包单位提交的竣工验收申请，编写工程质量评估报告。 |
| 20 | 参加工程竣工验收，签署竣工验收意见。 |
| 21 | 审查施工承包单位提交的竣工结算申请并报委托人。 |
| 22 | 编制、整理工程监理归档文件并报委托人。 |
附录B 工程监理费构成表
| 序号 | 工程监理费构成表 |
| 1 | 项目监理机构监理人员基本费用 |
| 1.1 | 现场监理人员的劳动工资（含个人应缴纳的五险一金） |
| 1.2 | 现场监理人员工资性补贴（含交通、伙食、流动驻外工地等补贴） |
| 1.3 | 企业为现场监理人员缴纳五险一金 |
| 1.4 | 现场监理人员的意外伤害保险（商业） |
| 2 | 企业综合管理费用 |
| 2.1 | 项目监理机构现场日常办公费（含电脑、复印、文具、相机、通讯、水电气、车辆折旧等） |
| 2.2 | 项目监理机构临时设施设备的维修与维护费、租赁费 |
| 2.3 | 工程测试验工器具使用费（包括不属于固定资产的生产工具、器具、家具、交通工具和检验、试验、测绘、消防工器具等的购置费折旧、维修和摊销费） |
| 2.4 | 经营管理后勤人员应付工资和工资性补贴（含个人应缴纳的五险一金，交通、流动驻外工地等补贴） |
| 2.5 | 劳动保险费（包括企业应缴纳的五险一金，应支付的离退休职工的补助费、6个月以上的长病假人员工资、职工死亡丧葬补助费、抚恤费、按规定支付给离休干部的各项费用等） |
| 2.6 | 特殊性工资（包括监理人员学习、培训期间、休假及探亲期间，停工期间工资、女性孕期及哺乳期，6个月内病假期间的工作等） |
| 2.7 | 劳动保护费（含工作鞋、安全帽和制服等） |
| 2.8 | 职工福利费（防暑降温费、过节慰问等） |
| 2.9 | 经营管理后勤人员办公费（含会议、电脑、打印、复印、文具、账表、通讯、印刷等） |
| 2.10 | 职工教育培训经费（包括为职工学习先进技术和提高文化水平，按职工工资总额计提的费用，用于岗位培训、业务培训和继续再教育等） |
| 2.11 | 固定资产费（包括属于固定资产的房屋、设备、仪器和车辆等的折旧、大修、维修或租赁费，房产税、物管费、年检等） |
| 2.12 | 差旅交通费用（包括职工因公出差、调动工作的差旅费、住勤补助费，市内交通费和误餐补助费，职工探亲路费、职工退休、退职一次性路费，工伤人员就医路费，以及单位管理部门使用的交通工具的油料、燃料、停车费及牌照费等） |
| 2.13 | 业务经营费（人员招募费，项目现场检查、考核费用） |
| 2.14 | 财产保险费（含不动产和动产保险费） |
| 2.15 | 党、团、工会、妇女等组织活动经费 |
| 2.16 | 企业研发费（含技术转让费和技术开发费） |
| 2.17 | 其他费用（含投标经费、质量认证审核费、广告、财务费用，法律顾问咨询费和社会组织会费等） |
| 3 | 利润 |
| 4 | 税金 |
附录C 工程复杂程度调整系数表
本收费价格在线自动计算请点击：https://calc.xycost.com/
01 我国燃气设计概述
燃气既包括建设燃气工程的投资费用，还包括建设燃气工程的价格。而燃气工程安装的成本控制在整个燃气工程建设中都起着举足轻重的作用，一项燃气工程是否能够成功地实现成本控制，能否获得良好的经济效益，既有微观方面的原因，也有宏观层面的因素。所以说燃气建设工程的造价管理是全过程和多方位的。
现阶段我国的城市燃气安装大都是采用预收工程款的方法，在工程完工最终验收合格之后再同施工单位进行工程结算，确认收入的同时按照实际的支出金额来结算安装商务成本。长期以来，造成了我国普遍忽视在建设工程项目设计阶段就控制造价，造成了严重的“三超”现象（超概算估算，超概算，超结算预算）。因此，要想有效地提高燃气工程的造价控制，就必须对燃气建设项目的设计阶段进行严格的造价控制，这对提高设计的质量，加强施工管理，提升建设投资的资金效益，进而降低工程的成本具有极为重要的意义。
02 控制燃气设计造价的措施
要想有效地控制燃气工程造价，就必须把经济与技术实行有机的结合，在政府相关部的正确领导和监督下，大力实行限额设计、控制设计变更、加强对设计和工程施工过程中的监理、引入竞争体系、对传统的设计收费方式进行革新、选用性价比高的材料和设备等方面不断地进行探索与研究。
加强限额设计的实施
在对燃气工程进行科学分析的基础上，科学地运用工程价值原理，将设计核定阶段的投资量与工程量先进行分解，由各个相关以尊重科学与实事求是的态度对所制定的方案进行科学的决策，然后再分摊到各个具体的单位工程，最后演化为各个部分的工程项目。要对工程的设计标准、规模和原则的科学界定及相关预算进行科学而又合理的取定。利用严格的分层限额设计，将投资控制和管理实现有机的结合，进而有效预防“三超”现象的发生，最终实现对这个工程造价的控制与管理。
转变政府职能
由于我国市场经济体制建立的时间还不长，许多还处于摸索和完善阶段，政府的职能转换也逐步实现，但是这些都还有很长的一段路要走。我国政府的相关单位目前对工程设计造价的控制监管意识比较薄弱，经常是确定了施工单位之后，在该单位办理施工许可证时才由相关的单位对施工造价进行简单的审查，单纯地认为工程造价控制是施工方自己的事情，而对工程的造价缺乏监管意识。这种简单的审查不仅无谓地消耗了相关政府部门人员的时间和精力，也导致审查工作没有达到一定的广度与深度，对造假控制的实现并没有实质上的帮助。因此，政府部门应该尽快转变职能，加强监管，实行“职能部门——业务咨询单位——建设单位”的模式管理，可利用“业务咨询单位”丰富的专业知识，达到满意的设计审查目的，这样工程投资控制和监督才能达到一定的效果。
在施工工程的设计阶段，由于受到外部条件的影响较大，经常会有施工图在设计阶段甚至在施工过程中发生局部变更的事件发生，其中一些重大的设计变更会给工程的造价带来巨大的影响。因此要大力强化对设计图纸的变更管理并建立严格的审核制度，尽可能地阻止那些无谓的设计变更给工程造价带来的损失，要加强施工图纸的审核与校对，如果遇到非改变不可的变动，一定要先由此带来的经济损失，想尽办法来将变更引起的损失减至最低，从而使工程造价管理得以实现。
完善造价管理体系
在造价中引进竞争机制，采取工程设计竞标的方式来挑选合适的施工单位和施工方案，这是工程造价能否得到有效控制的关键之一。建立设计监督制度，对于一些高投资额的燃气工程，要优先聘请那些具有较强专业优势的监理部门对设计进行监理，这样不仅能够提高设计质量，而且对控制工程投资方面也起着至关重要的作用。对设计收费方式进行大胆的改革，以充分调动工作人员的创作积极性，改变我国现在通用的设计取费方式，加强造价管理。
另外，在竣工结算时一定要仔细审核，竣工结算是有效地加强工程造价管理、控制燃气工程造价的重要部分之一。若是工程质量不过关，一定要弄清责任方，以便加以补救。一定要严格按照燃气公司与施工方的合同约定进行结算：“根据竣工图结合隐蔽工程签证、现场联系单和设计变更进行审核计算，对于设计变更，要分析其原因并追究责任方的责任。若由于设计部门的错误或缺陷造成的变更费用以及采取的补救措施，如返修、加固、拆除等费用，由造价工程师协同业主与设计单位协商是否索赔。若由于监理单位的失职或错误指挥造成设计变更，应由监理单位承担一定费用。”同时，因为设备和材料质量等原因造成的工程变更费用应该要求供应方进行赔偿。而若是施工方的自身原因所致，则由其单独承担，若是影响了工期和工程质量，还要要求施工方进行赔偿。
注重设备与材料的造价
在燃气工程施工所产生的直接花费中，材料费占着极大的比例，因此，降低材料的花费可以极大地减少工程的造价。在不影响工程质量的前提下，要尽量选择价低质优的材料，从而达到节省施工费用的目的。
设备造价在燃气工程造价中也占据着不小的比例，所以它对于工程造价的降低也具有不可忽视的作用，以燃气工程中常用的设备调压柜为例，现在在燃气工程安装中最常用的调压柜是“1开1备1旁通型”，该种设备的安装和使用风险较低，但是价格却比较高。而在我国的燃气设备现实利用中，调压柜备用的回路在日常工作中几乎不可能被用到，并且该种机型的皮膜具有特定的使用期限，若是不经常使用会造成严重的浪费。而“1开1旁通型”虽然安全性能比前者略低，但是却完全可以通过燃气部门加强日常巡视和维护等手段来对风险进行有效地控制，这样就可以在相当大的程度上减少燃气工程的造价了。
随着业的大力发展，出现了许多规模大，结构复杂，工序、繁多，工期紧的工程项目，而在这其中起着重要作用的是立体交叉作业方法，其可将室内和室外、底层和楼层部分的土建、水电和设备安装等各项工程衔接起来，实现同时施工，以充分利用空间，加快施工进度，有效减少人员窝工，缩短工期。
交叉
作业是指在同一工作面进行的不同作业或相同的作业，以及处于贯通状态下同时进行的高空作业。如何让交叉作业不乱套，就要看您是否准备好完善的协调措施了。
交叉作业的主要部位
1.钢结构安装。
2.楼层结构施工。
3.外墙立面作业。
4.设备安装。
5.其他存在交叉作业的区域。
”协调措施
一
施工前的协调配合
加强图纸的学习与会审，发现问题及时交流、沟通。根据各自专业施工图纸，绘制综合叠加图或作深化设计。经多方平衡达成共识后实施。
二
施工过程中的穿插与协调
各施工队要及时编好月旬施工作业计划，并按期召开生产协调会议，以达到统一思想，统一步骤，并建立旬、日的平衡调度会议制度，做到长计划短安排，发现问题及时调节。
加强沟通
加强施工现场与国内后勤组的信息沟通，确保国内采购的物资能按时发运到现场。
加强人员联系，提出改进意见，供设计人员参考。
施工与监理的协调
在项目实施过程中，主动征求和虚心听取监理人员的建议和意见，严格遵守有关、规程和规定。对不同观点必须充分讨论协商，达成共识后再实施。
周转材料的流水
在施工各阶段，各种周转材料（模板、脚手管等）根据施工的先后顺序的合理安排及施工段的划分予以周转使用，以确保周转材料的合理投入，施工过程中能够充分利用。
建立统一制度管理现场
建立健全现场施工管理制度，建立施工现场统一指挥协调小组，负责协调各专业单位间的施工顺序。凡进入施工现场的单位，必须遵守管理制度，服从协调小组的统一规划、平衡、指挥、调度。
强化现场监督检查
以统一的施工计划、施工顺序指挥各专业施工单位的施工，按计划定期检查执行情况。一旦发现问题，立即予以制止和纠正，使各专业施工单位置于统一的施工控制程序中，保证工程按总进度计划进行。
采取经济手段，实行奖惩制度
协调、监督、控制各施工单位的配合状况及进度、质量状况，并与经济手段相配套。经济手段就是严格执行奖惩制度，赏罚严明。
编制公路工程概时，要熟练掌握定额，准确采集基础数据，增强编制依据的可信度，熟悉图纸和各种设计、标准，查对工程量，确定合理的施工方案，做好分析。下面简单介绍了公路工程概预算编制过程中，工程量与定额套用时的注意要点。
一临时工程
便道按路基宽度为7.0m和4.5m分别编制，便道路面宽度按6.0m和3.5m分别编制，实际宽度不同时可按比例计算。汽车便道项目未包括便道使用期内养护所需的工、料、机数量，如需养护可根据施工工期增列。
二路基工程
1. 路基土石方的开挖工作是按难易程度，将土壤和岩石分为松土、普通土、硬土、软石、次坚石、坚石六类，需土石方的运输和压实则只分为土方和石方两项，计算单位均为m3。所以，应注意按土石类别或土方和石方分别计算工程量，以便套用定额进行计价。
2. 路基土石方的开挖、装卸、运输是按天然密实体积计算，填方则是按压（夯）实的体积计算。当移挖作填土或借土填筑路堤时，应考虑定额中所规定的换算系数。即采用以天然密实方为计量单位的定额乘以规定的换算系数进行计价。
3. 由于施工机具存在经济运距的问题，如推土机推移土石方的经济距离，中型推土机一肌为50m～100m，超过经济运距是不经济的，而汽车的运距若小于500m，也难以发挥汽车运输的优势。所以，为了合理确定路基土石方的运输费用，同时考虑公路路基土石方的施工又是以推土机为主的情况下，在计算土石方的增运数量时，应考虑分别不同机械类型及其经济运距计算数量和运量，进行统计和汇总计算出平均运距，以此作为土石方运输计价的依据。
4. 在套用装载机装土、石方同时配合推土机推松密实土时，其人工推土机台班的数量按“推土机机推运土方”第1个20m的定额乘0.8的系数计算。
5. 挖掘机或人工挖装淤泥、流沙中需排水的费用应另计。
6. 挖掘机挖装土方时，如不需装车则应乘0.87的系数。
7. 填方数量，要根据实际情况，确定需要洒水的数量。
8. 路基填方数量还应包括：清表或零填方地段的基底压实、耕地填前夯（压）实后，回填至原地面标高所需的土、石方数量；为保证路基边缘的压实度加宽填筑所需的土、石方数量。此类数据一般设计图都不太明确或不完整，应由施工组织计划提出。由此项造成的工程量误差一般在2%～8%之间。
9. 耕地填前夯（压）实及填前挖松、夯实填土、机械碾压路基，如需洒水时，应另计备水的费用。
10. 软土地基处理，当采用砂或碎石等材料作为垫层时，要核查设计图表资料是否已扣减相应的路基填方数量，以免重复计价。
11. 在计算路基土石方数量时，不扣除涵洞和通道所占路基土石方的体积；需高等级公路应根据实际情况，适当扣减路基填方数量。
12. 根据施工组织，合理确定取弃土方案，准确计算取弃土运距。
三路面工程
1. 一般沥青混合料路面工程量以100m3计，其余均以1000m2计。
2. 各类稳定土基层压实厚度在15cm以内，填隙碎石一层的压实厚度在12cm以内，垫层和其它种类的基层底基层压实厚度在20cm以内，其拖拉机、平地机和压路机台班按定额数量计算。如超过以上厚度时，其相应的拖拉机、平地机和压路机台班应按定额数量加倍，同时第1000 m2还应增加3个工作日。
3. 当水泥、石灰类稳定基层中的水泥或其它材料设计文件的配合比编制与定额中的配合比不一致时，应按下列公式换算其材料的用量： Ci=[Cd+Bd×(H-Ho)] ×Li/Ld 式中： Ci——按设计配合比换算后的材料数量； Cd——定额中基本压实厚度的材料数量； Bd——定额中压实厚度每增减10cm的材料数量； Ho——定额的基本压实厚度； H——设计的压实厚度； Li——定额中的材料百分率； Ld——设计配合比的材料百分率。
4. 注意材料消耗的调整。目前设计中大量采用改性沥青、玄武岩作为路面上面层材料，套用拌合定额时，应注意按照设计要求对材料进行替换。
5. 定额中的材料消耗是按一定的油石比编制的。当设计采用的油石比与定额不同时，可按设计油石比调整定额中的沥青用量。换算公式如下： Si=Sd×Li/Ld 式中： Si——按设计油石比换算后的沥青数量； Sd——定额中的沥青数量； Ld——定额中标明的油石比； Li——设计采用的油石比。
6. 根据或标段的划分，结合现在拌合设备的生产能力，综合考虑临时用地、材料和混合料的运输费用等，合理确定拌合场的地点和面积，需要安拆的拌合设备的型号，并计算出混合料的平均运距。
四工程
1.开挖基坑。桥梁工程中围堰、筑岛根据实际情况详细计算出数量。基坑的开挖工作应按土方、石方、深度、干处或湿处等不同情况分别统计，基础工程有砌石、混凝土、沉井打桩和灌注桩等多种结构形式。基础砌石和混凝土圬工，为天然地基上的基础。
2. 涵洞工程在概算中通常以洞身、洞口和体积计时，需在预算中根据施工步骤进行计量，因考虑涵洞所处的地质类型，如软土地基，湿陷性黄土，多年冻土等特殊地质，要进行特殊地基处理。
3. 定额中混凝土工程除小型构件、大型预制构件底座、混凝土搅拌站安拆和钢桁架桥式码头项目中已考虑混凝土的拌和费用外，其他混凝土项目中均未考虑混凝土的拌合费用，应按有关定额另行计算。
4. 桥梁定额中均按露天养护考虑，如采用蒸汽养生时，应从各有关定额中扣减人工1.5个工日，其它材料费4元，并按蒸汽养生有关定额计算。
5. 凡预制在混凝土中的钢板、型钢、钢管等预埋件，均作为附属材料列入混凝土定额中，对于连接用的钢板、型钢等则应包括在安装定额内。
6. 图纸中一般给有基坑开挖和回填工程量，套用定额时一般只套用挖基定额，回填工作已包含在挖基定额中，不另行计算。但挖基定额中未考虑水泵台班，应按“基坑水泵台班消耗”表的规定计算。
7. 桥梁拱盔、木支架及简单支架定额均按有效宽度8.5m计算，钢支架按有效宽度12m计，如实际宽度与定额不同时可按比例换算。
五结论
工程概预算是工程量的计算是一项繁琐的计算工作，涉及有关建设的方针政策，个人的知识能力有限，难免产生某些错误。而定额套用与施工组织设计密切相关，应本着怎么设计怎么施工的原则编制。
所以，对编制的工程概预算的内容及工程量计算情况应进行一次全面的、专人的检查核对注意各项计价工程量的取值是否符合工程计价要求，分部分项的划分是否符合规定，有无漏项和重复计列情况，特别是注意计量单位的小数点位置，定额抽换和增计的系数是否符合要求等，以便发现情况，及时进行纠正，从而提高工程概预算的准确性和编制质量。
排水管道与人们的生活密切相关，其功能的好坏也牵扯到千家万户的切身利益，同时也影响到城市防涝及地下水和土壤污染等问题。作为监理人应加强对市政排水管道的施工质量监理，提高排水管道的工程质量。
一、排水管道的施工
1、管道铺设前的准备
（1）熟悉图纸
开始施工前，首先熟悉图纸，与业主、监理、设计等单位共同对图纸进行会审。结合图纸设计要求，掌握管线走向、管线长度、管材直径、井位数，工作地面的地物、地貌、地形等情况，还要对工程基本情况做了解，按照图纸的确定桩号从新测量一便，避免出错。图纸设计的地形资料方面有时间差，易导致时间推后施工地形发生变化，对工程的预算造价造成影响。
（2）道路的拆除和恢复
城区的管道施工时，既有路面清除问题，为确保施工的安全及路基的质量，在道路施工管道开工时，据施工图纸设计的要求，计算出开口的宽度，用白漆把开挖线画出，之后用切割机在把路面切断，表层的路基渣层和破碎沥青面层，通过挖掘机开挖，放置稳定的砂层以备回用。待管道施工完成之后，沟槽的回填质量对道路质量以及使用性能的好坏将有直接的影响。
（3）地上和地下公用设施的保护
管道沟槽开挖时，需根据地质土层的情况采用支撑，以免造成塌方及滑坡。开挖边坡和支撑形式需要项目的监理审查，合格之后才可施工。在构筑物基础、建筑物和电线杆附近开挖时，上报加固工程计算书和图纸、防止下沉及变形的措施，交给项目监理做审批。
2、管道安装
确保闭水实验成功，当管材进入工地时，一定要认真检查孔眼漏洞和裂缝的问题，存在质量不合格产品，要做修补、调换管材。在下管前，认真检查管基边线、中心线、井基尺寸、井基高程，检查井位置和井距，接口防渗砂浆调料的调配是否符合要求的标准规定。
3、闭水试验
水管施工的质量检测重要环节是闭水试验。在闭水试验的管段，要认真检查管材的裂缝沙眼，管材若有沙眼或裂缝，使用细砂浆修补；有些部位如有渗水，使用水泥浆刷补填实。管口接口处一定要严密。闭水管地段不用回填，等闭水试验完成合格后，可以做傍管的混凝土回填。对于闭水管段不合格的，要采取措施进行补救，补救无效者尽快返工。
4、管沟回填和路面恢复
在填土前拆除时有支撑的沟槽，要注意沟槽和附近的构筑物和建筑物安全。回填管沟时，可以由人工进行回填夯实，顺序是按照管沟排水的方向由高到低进行，为防止预防的管道位移，对管沟两侧必须同时回填夯实，并随时检测含水量。
二、排水管道系统常见问题原因分析及监理措施
1、管道位置偏移或积水
（1）产生原因
由于施工过程中的测量错误，导致施工走样或意外避让原有构筑物，而这些问题都会引起排水管在平面上发生位移，立面上产生积水，严重时还会出现倒坡现象。
（2）预防措施
首先，施工人员必须认真按照施工测量规范和规则进行交接桩的测量和保护。其次，在施工放样时，必须结合当地的实际生态、地质条件，根据管道埋设的标准深度和设计要求以及相关的放样规范，同时还应进行复测检验，保证误差符合要求后才能交付施工。最后，工程施工监督单位在施工时，必须严格按照样桩进行，沟槽和平基要做好轴线和纵坡测量验收，随时检验标高。
2、管道闭水试验不合格
（1）产生原因 闭水试验没有做；在闭水试验之前已回填土；准备工作不到位；渗水时间的测定不符要求；；水量计算数值不对，这些原因都可能导致闭水试验不合格。
（2）防治措施 首先，雨污的合流管道以及污水管道在设计方面上，对于各种管道都要求必须做闭水试验过程，闭水试验合格在进行回填土施工。 其次，试验前的工作监理要进行全面彻底的检查，对于灌水检查井的支管管口、两端的管口都要用砌砖进行堵死，抹面被封闭，养护3到4小时个之后，达到要求的强度，要在上游井进行灌水，等到水头到达一定高度时，进行检查井身、管身、砖堵的漏水问题，出现渗漏现象，进行封堵，浸泡24小时后，检查渗水量，其测定的时间不低于30min；渗水量的计算要正确，并真实记录下数据，由数据正确计算渗水量。
3、检查井变形、下沉
（1）产生原因
检查井变形和下沉，井盖的质量差，安装不到位，铁爬梯安装随意性大，影响到施工质量。
（2）防治措施
①施工监理单位必须做好井的基层和垫层检查工作，破管做流槽的做法，预防井体下沉。
②抽样检查井的砌筑质量，主要检查井室和井口的中心位置及其高度，预防井体变形。
③安装时座浆要饱满；轻重型号和面底不错用，铁爬安装要控制好上、下第一步的位置，偏差应控制在合理范围内，准确定位平面位置。
4、排水管材的质量参差不齐
（1）产生原因 管材的质量差、有裂缝、局部的混凝土抗压及抗渗能力低、管径的尺寸低大等通病。主要是由于检验部门松懈，降低质量要求等原因造成。
（2）预防对策
首先，选择正规的厂家，检查管材应具有的各种质量保证的报告资料应是否齐全；其次管材进场后，监理要检查管材的外观，不可以有蜂窝、破损、裂纹、脱皮等问题，检查外观不合格产品的不可使用；最后，在管材的运输和安装过程中要求施工单位和生产厂家要加强管材的保护。
5、监理方法和手段的科学化
在监理工作中，监理思想方法要科学，而且在监理实践中必须要全面的思考问题，用辨证的观点去认识和处理施工中出现的各种问题，并用公正、公平的态度，实事求是的工作态度去去解决施工中产生的矛盾。除此之外，还有工作方式的科学化，监理人员要抓主要矛盾和矛盾的主要方面，分清核心问题和次要问题，积极的运用现代技术能有效加强施工管理工作和施工资料统计分析，我们主要的控制手段有，指令性文件，各种会议，支付手段，严格执行监理程序，工程测量，检测试验，计算机辅助管理等手段，但运用这些手段都必须合适合理，保证科学的监理工作能持续进行。
三、结束语
总之，市政排水管道工程是一项隐蔽工程，贯穿在施工的整个阶段，对于工序要严格要求，从施工准备、管道安装、试验、回填等多个方面，对于施工的多个环节质量方面都必须控制严格，防止质量方面出现各种问题，要严格把关，保证整个工程系统质量达到最佳状态，总结多年施工经验，吸取教训，使市政的整体质量水平提升到新的高度，使企业的竞争力增强不断增强。
预拌混凝土作为一种产品，交付时存在两个特点：一是重量计量，体积交货;二是小票签收，图纸结算。在当前买方市场环境下，结算亏方问题一直困扰着预拌混凝土生产企业。
个人理解，亏方来自于两个方面，一是企业实足供货，但因各种原因不能如数结算回来;二是企业超方(胀方)供货，即使是按小票全数结算回来，实际上也亏方。
下面就亏方原因做如下分析：
混凝土亏方怎么办，这几个方面你考虑到了吗-图片1.技术方面：技术方面导致的结果是双向的，可能是亏方，也可能是胀方.混凝土亏方
1.1.配合比设计环节重量法计算时，单方混凝土的设计容重与实际偏差较大，且试配时没有实测混凝土的容重，一般这种情况下胀方的情况较多。
1.2.生产过程中质量调整环节生产过程中当原材料发生变化时，混凝土的出机性能不能满足设计要求的情况下，要对混凝土的生产配合比进行调整。如增加胶凝材料用量、调整砂率等。如增加粉煤灰的用量，会直接导致胀方;还有废石(砂)与其他石子(砂)的容重差异较大，当这两种石子(可砂)进行等量替代时，有可能导致亏方或胀方。
管理方面：管理方面导致的结果也是双向的，可能是亏方，也可能是胀方。混凝土
2.1.计量方面，主机计量系统瞬间或经常出现计量误差超标的情况下，会造成混凝土的质量及方量与原设计不符
2.2.剩灰处理，对于返回搅拌站的可利用剩余混凝土数量估计不准确，补方后会出现误差。
施工方面：施工方面导致的结果是单向的，只有亏方.
3.1.施工方管理不精细，在墙体及竖向结构施工时，浇筑移动过程中不停泵，以及施工过程中跑模等，都直接造成运送到工地的混凝土没有打到指定结构部位，造成浪费;还有因扰民、设备故障、断电等意外情况发生后处理不当，造成混凝土报废等。
3.2.模板及结构构件的误差，我国的施工规范对模板的支护及浇筑后的结构构件尺寸都有一个允许尺寸偏差范围，施工方在符合规范的前提下，混凝土的量差也非常惊人，一般这种情况出现在板类构件上。
3.3.部位外卸灰，搅拌站对现场监管不利，施工方在指定部位的外卸混凝土不能及时记录。
4.客户恶意行为
4.1.搅拌站预算员手中的图纸不完整，尤其是有几家搅拌站共同供应混凝土的工程，经常会出现轴线划分与当时供应不相符。
4.2.过程中拆改不告知搅拌站。在施工过程中，会因为各种原因，更改设计，将已浇筑好的结构部分拆除后再重建。
4.3.付款时强行要求让利。有的工地，在付尾款时，强行扣钱，也形成了实际意义上的亏方。亏方的原因还有许多，也希望借此平台大家补充完善，进一步提高搅拌站的防范意识，极大限度的避免损失
在钢筋工程量计算中剪力墙是最难计算的构件，具体体现在：
1、剪力墙包括墙身、墙梁、墙柱、洞口，必须要整考虑它们的关系；
2、剪力墙在平面上有直角、丁字角、十字角、斜交角等各种转角形式；
3、剪力墙在立面上有各种洞口；
4、墙身钢筋可能有单排、双排、多排，且可能每排钢筋不同；
5、墙柱有各种箍筋组合；
6、连梁要区分顶层与中间层，依据洞口的位置不同还有不同的计算方法。
剪力墙墙身
一、剪力墙墙身水平钢筋（参照03G101第47页）
1、墙端为暗柱时
A、外侧钢筋连续通过 外侧钢筋长度＝墙长-保护层
内侧钢筋＝墙长-保护层+弯折15d
B、外侧钢筋不连续通过 外侧钢筋长度＝墙长-保护层+0.8Lae
内侧钢筋长度＝墙长-保护层+弯折15d
水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）
剪力墙层高范围最下一排水平分布筋距底部板顶50mm，最上一排水平分布筋距顶部板顶不大于100mm，当层顶设置有宽度大于剪力墙厚度的边框梁时，最上一排水平分布筋距顶部边框梁底100mm（并同时设置拉筋），边框梁内部不设置水平分布筋。（参考06G901-1第55页）类似的，第一根竖向分布钢筋距端柱近边的距离亦不大于100mm，常取50mm。板的分布筋，柱的箍筋等，均距构件边线50起排布。
2、墙端为端柱时（参考03G101第47页，06G901第54页）
A、外侧钢筋连续通过 外侧钢筋长度＝墙长-保护层
内侧钢筋＝墙净长＋锚固长度（弯锚、直锚）
B、外侧钢筋不连续通过 外侧钢筋长度＝墙长-保护层+0.8Lae
（06G901第54页）
内侧钢筋长度＝墙净长＋锚固长度（弯锚、直锚）
水平钢筋根数＝层高/间距+1（暗梁、连梁墙身水平筋照设）
注意：如果剪力墙存在多排垂直筋和水平钢筋时，其中间水平钢筋在拐角处的锚固措施同该墙的内侧水平筋的锚固构造。
3、剪力墙墙身有洞口时
当剪力墙墙身有洞口时，墙身水平筋在洞口左右两边截断，分别向下弯折15d。此时应计算补强筋。（参考03G101第16-17、第57页）
二、剪力墙墙身竖向钢筋
1、首层墙身纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度
基础插筋长度（参考09G901-3第54页）注意计算非搭接区及搭接长度。
2、中间层墙身纵筋长度＝本层层高＋伸入上层的搭接长度
3、顶层墙身纵筋长度＝层净高＋顶层锚固长度
墙身竖向钢筋根数＝墙净长/间距+1（墙身竖向钢筋从暗柱、端柱边50mm 开始
布置）
4、剪力墙墙身有洞口时，墙身竖向筋在洞口上下两边截断，分别横向弯折15d。
注明：实际计算过程中，我们都是以楼板为界分层计算，相当于将竖筋截断计算，以利于计算方便。
三、墙身拉筋
1、长度＝墙厚-保护层+弯钩（弯钩长度＝11.9+2*D）
2、根数＝墙净面积/拉筋的布置面积 N=墙高/间距*墙净长/间距
注：墙净面积是指要扣除暗（端）柱、暗（连）梁，即
墙面积-门洞总面积-暗柱剖面积 – 暗梁面积；
或 拉筋的面筋面积是指其横向间距×竖向间距。
例：(8000*3840)/(600*600)
剪力墙墙柱
一、纵筋
1、首层墙柱纵筋长度＝基础插筋＋首层层高＋伸入上层的搭接长度
2、中间层墙柱纵筋长度＝本层层高＋伸入上层的搭接长度
3、顶层墙柱纵筋长度＝层净高＋顶层锚固长度
注意：如果是端柱，顶层锚固要区分边、中、角柱，要区分外侧钢筋和内侧钢筋。
因为端柱可以看作是框架柱，所以其锚固也同框架柱相同。
二、箍筋：依据设计图纸自由组合计算。
剪力墙墙梁
一、连梁
1、受力主筋
顶层连梁主筋长度＝洞口宽度＋左右两边锚固值LaE
中间层连梁纵筋长度＝洞口宽度＋左右两边锚固值LaE
2、箍筋
顶层连梁，纵筋长度范围内均布置箍筋 即N=((LaE-100)/150+1)*2+（洞口宽-50*2）/间距+1（顶层）
中间层连梁，洞口范围内布置箍筋，洞口两边再各加一根 即
N=（洞口宽-50*2）/间距+1（中间层）
二、暗梁
1、主筋长度＝暗梁净长＋锚固
2、箍筋
