正式版 TD/T 1039-2013 土地整治项目工程量计算规则

资源简介/截图:
中华人民共和国土地管理行业标准
TD/T1039-2013
土地整治项目工程量计算规则
Rules of engineering-quantity calculation for land consolidation and rehabilitation projects
2013-06-18发布
2013-08-01实施
中华人民共和国国土资源部 发布

1范围
本标准适用于土地整治项目设计阶段的工程量计算。招投标阶段和验收阶段的工程量计算可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T50104一2010建筑制图标准
GB50500一2013建设工程工程量清单计价规范
TD/T1012土地开发整理项目规划设计规范
TD/T1033一2012高标准基本农田建设标准
TD/T1038一2013土地整治项目设计报告编制规程
TD/T1040一2013土地整治项目制图规范
GJDGZ一101一1995全国统一建筑工程预算工程量计算规则(土建工程)
GYDGZ一201一2000全国统一安装工程预算工程量计算规则
财综2011年128号土地开发整理项目预算定额标准
3总则
3.1土地整治工程量应根据建筑物实体工程量或工程设计图纸进行计算。
3.2工程量计算中工程项目划分应符合《土地开发整理项目预算定额标准》的规定。
3.3工程量计算应依据以下文件:
a)工程设计图及其说明;
b)施工组织设计或施工方案;
c)其他有关技术经济文件。
3.4工程量的计量单位应按下列规定:
a)以体积计算的为立方米(m3);
b)以面积计算的为平方米(m2);
c)以长度计算的为米(m);
d)以质量计算的为千克(kg);
e)设备以件(个、组、套、台或根)为单位;
f)树木以株为单位。
汇总工程量时,规则如下:以立方米、平方米、米、千克为单位取小数点后两位有效数字;以件、株为单位取整数。
4土方工程
4.1土方开挖
4.1.1土方开挖,分为以下几种情况:
a)为平整田(地)块而进行的土方开挖和转运;
b)渠道土方开挖;
c)管槽或沟槽土方开挖;
d)为保护表层土壤而进行的表土剥离;
e)建(构)筑物基坑开挖;
f)新增耕地的翻耕;
g)平整田(地)块表面的人工细部平整。
4.1.2计算土方工程量、应区分王类级别、施工方法、施工工序,以分项工程计算挖掘前的天然密实体积。如需按天然密实体积折算时,应按照表1给出的换算系数进行密实度换算。一般土类分级可参考附录A。
表1土石方体积折算系数表

TD/T 1039-2013,土地整治,土地整治项目工程量计算规则,工程量计算规则,正式版 TD/T 1039-2013 土地整治项目工程量计算规则.pdf

(略)

内容索引:

前言Ⅲ
1范围1
2规范性引用文件1
3总则1
4土方工程2
5石方工程5
6砌体工程5
7混凝土工程6
8农用井工程6
9输配电工程7
10道路工程9
11安装工程10
12农田防护工程10
13其他工程10
附录A(资料性附录)一般土类分级表11
附录B(资料性附录)土方量计算方法12
附录C(资料性附录)岩石类别分级表……18
附录D(资料性附录)水文地质钻探地层分类21




revit屋顶高度怎么改?Revit屋顶高度的准确定位

    今天的REVIT每日一技是关于屋顶高度的准确定位。做屋顶设计的时候,当是相当的方便,比如说做一些别墅的坡屋顶,自动生成的屋顶迹线那个高效,而且也非常准确。可是,虽然对于绘图来讲提高效率和精度了,但是对于施工单位来说,软件自动生成屋顶高度多半顶高或者板底高都是碎数,如下图:

    对于设计单位,这样的图纸也不好看,所以,除了让软件自动按某种坡率或角度生成外,也要进行一些微调。

    所以,对于这种情况,我们可以先在立面上绘制一些整数高度的参照平面,如下图:

    并用对齐命令对屋顶上边缘进行对齐操作,就是满足我们对屋迹高度进行整数定位,如下图:

    总结:一句话,Revit坡屋顶可以在立面上对齐顶的高度。注:只能对齐屋面板顶高度!

    如果需要控制板底高度,那推荐使用坡度箭头。今天的REVIT教程之屋顶高度的准确定位就结束了,喜欢的多多关注我们吧。





    免费Revit教学视频










Revit如何创建Dynamo脚本教程?

确定公差范围内的面积,并替换活动视图中的颜色以传达公差

  • 使用坐标和直线长度生成结构框架和楼层塔

  • 放置多个太阳能电池板并将唯一数字写入其标记参数

  • 在选定标高上方添加指定数量的标高

  • 计算房间占用负荷

  • 计算选定线的总长度

  • 删除 MEP 内容中的标记值

  • 选择活动视图中所有未添加注释记号的图元

  • 选择活动视图中所有未标记的可标记图元

  • 将图纸名称更新为大写字母

  • Revit出图教程步骤:幕墙 Revit 模型(LOD300)解决方案探索

        概况

        为了解决幕墙revit出图但又不至于型材和螺栓等零件全部建模的情况,我们使用以下方式来处理revit幕墙模型的出图问题。

        该方法的好处是:

            减少了建模工作量

            极大地减小了模型容量,一般电脑就能带动模型

            能满足各专业配合的模型要求

            能出图

        该方法的弊端是:

            不是真正意义上的LOD400模型

            不是正向设计

        具体操作说明

        幕墙竖梃族分为两个组成部分:”幕墙竖梃”和”公制轮廓-竖梃”,前者是基于后者轮廓的一个实体拉伸,两者的关系类似于实体与草图。轮廓族及门窗族(公制门-幕墙,公制窗-幕墙而非公制门与公制窗)可以嵌套入CAD详图或Revit详图,这里比较推荐revit详图嵌套的方式进行详图的装配。

        1)确定幕墙系统

        a)提取需要制作的幕墙系统标准节点图

        b)分别制作标准节点下各个构件的CAD详图(一般包括螺栓、隔热垫块、型材、胶条、角码,确认图层是否正确)。

        2)建立Revit公制详图(零件级)

        a)新建Revit公制详图项目族

        b)将各个构件的CAD图形完全炸开并保存后导入Revit公制详图。

        c)将导入CAD图形对齐参照平面

        d)将图形完全分解,对象变成Revit线条(此处应根据需要对不同系列的竖梃以及隔热垫块参数化处理)

        e)保存成详图文件,命名参考CAD节点的命名。

        3)建立嵌套Revit公制详图(部件级)

        a)新建族,样板选择”公制详图项目”

        b)载入步骤一做好的Revit详图,根据CAD节点图的实际位置进行拼装和对齐,默认水平参照平面为项目中玻璃外表面(出墙面)

        c)新建参照平面,作为玻璃内表面,关联对应详图构件(图例中应为立杆与依附立杆的胶条)

        d)在水平参照平面(玻璃外表面)与新建参照平面(玻璃内表面)之间建立尺寸标注,并设定添加”玻璃厚度”参数(族类型参数)。

        4)建立Revit竖挺轮廓族

        a)新建族,样板选择”公制轮廓-竖梃”,在楼层平面视图中导入步骤二中拼装和对齐好的Revit详图

        b)视图中水平参照平面关联项目中幕墙的中心平面,垂直参照平面关联的是幕墙网格中心线。将详图中幕墙型材的中心平面与垂直参照平面对齐并锁定,详图中的玻璃外表面与水平参照平面对齐并锁定。

        c)在创建选项卡中选择”直线”,勾勒型材的外表面,形成单个封闭图案。

        d)参考详图流程,创建参照平面并添加”玻璃厚度”参数(族类型参数),将载入的revit详图中的”玻璃厚度”关联到现有的”玻璃厚度”参数(保证型材轮廓与详图能联动)。

        e)保存轮廓族,命名方式:”XX(系统,如:明框、隐框)幕墙OO系列(系列,如120、150)竖(横)梃轮廓”(因为此处我们做了参数化,因此在命名时我们也可以省去系列,可写成XX幕墙竖(横)梃N)。

        5)载入项目环境,建立幕墙系统

        a)将做好的轮廓竖梃族载入到项目环境。

        b)在项目浏览器下找到”族-幕墙竖梃-矩形竖梃”右击矩形竖梃,新建类型,在类型属性中的构造-轮廓选项中选择刚刚载入的竖梃轮廓。

        c)重命名竖挺,矩形竖梃族命名方式:”XX(系统,如:明框、隐框)幕墙OO系列(系列,如120、150)竖(横)梃N”

        d)在项目环境中新建一个幕墙,选择幕墙,在类型属性中的垂直竖梃、水平竖梃选择相应的竖梃类型,即完成竖梃上到幕墙的全过程。

        总结

        此方法适用于项目必须要制作幕墙revit模型,且对出图有一定的要求,但是又不想把模型做到”奔溃”的此类情况。此方法的大前提是我们有完整的深化完成的cad图纸,一切以图纸的变化而变化模型。进而从模型上发现问题再反作用于图纸的修改等。

        对于想从模型直接出具加工图的小伙伴,或者说你是非正向设计不认bim模型的话,此方法不适合你。

        我们一直在思考探索的是如何提高我们的效率(设计,建模,施工等等),如何节约我们的费用(投资或成本)。只要大的方向没有变化,所有的努力只是殊途同归罢了。

        希望此文章能给幕墙revit建模人员带去一点点有用的思考。





      培训网校课程目录

      零基础培训教程




    T/CEC 5025-2020电化学储能电站可行性研究报告内容深度规定

    资源简介/截图:
    ICS27.180
    CCS F19 T/CEC
    中国电力企业联合会标准
    T/CEC5025-2020
    电化学储能电站可行性研究
    报告内容深度规定
    Regulation for content and depth of feasibility studyreport of electrochemical energy storage station

    2020-06-30发布 2020-10-01实施
    中国电力企业联合会 发布

    本规定根据中国电力企业联合会《关于印发2019年第一批中国电力企业联合会标准制定计划的通知》(中电联标准〔2019〕86号)的要求,由中电联电力发展研究院会同有关单位共同编制完成.
    本规定在编制过程中,编制组进行了广泛的调查分析,召开了多次专题研讨会,总结了近年来我国电化学储能电站工程设计的实践经验,在此基础上以多种方式广泛征求了国内有关单位的意见,对主要问题进行了反复讨论和研究,最后经审查定稿。
    本规定共分13章,主要技术内容包括:总则、术语、基本规定、工程概述、电力系统一次、电力系统二次、站址选择、工程设想、环境保护和水土保持、节能措施分析和抵御自然灾害评估、劳动安全与工业卫生、投资估算及财务评价、图纸。
    本规定由全国电力储能标准化技术委员会(SAC/TC550)提出并归口。

    内容索引:

    1总则…1
    2术语……2
    3基本规定……4
    4工程概述…5
    4.1编制依据…5
    4.2设计水平年……5
    4.3主要设计原则……5
    4.4设计范围及配合分工…5
    4.5工程概况…5
    4.6主要技术经济指标…6
    5电力系统一次…7
    5.1电力系统概况……7
    5.2工程建设必要性…7
    5.3系统方案研究……7
    5.4电气计算…8
    5.5无功补偿平衡计算…8
    5.6电能质量分析…8
    5.7主变压器选择…8
    5.8电气参数要求…8
    5.9电气主接线…9
    5.10电力系统一次部分结论与建议…9
    6电力系统二次…10
    6.1系统继电保护……10
    6.2系统安全稳定控制装置10
    6.3系统调度自动化…11

    6.4电能计量11
    6.5调度数据通信网络接入设备…11
    6.6电力监控系统网络防护…11
    6.7系统通信…11
    6.8电力系统二次部分结论及建议…11
    7站址选择…12
    7.1基本规定……12
    7.2站址概述……12
    7.3拆迁赔偿情况…13
    7.4出线条件13
    7.5水文气象条件…13
    7.6水文地质及水源条件…13
    7.7工程地质…13
    78土石方情况…14
    7.9进站道路和交通运输…14
    7.10站用电源14
    7.11环境影响…14
    7.12通信干扰影响…14
    7.1.3施工条件14
    7.14站址选择其他需要说明的间题15
    7.15站址方案技术经济比较…15
    7.16推荐站址方案…15
    7.17收集资料情况和必要的协议15
    7.18测量要求…15
    7.19扩建工程15
    8工程设想16
    8.1系统概况…17
    8.2电气主接线及主要电气设备选择…17
    8.3电气布置…17

    8.4电气二次18
    8.5总体规划和总布置……18
    8.6建筑与结构…18
    8.7供排水系统…18
    8.8采暖、通风和空气调节系统…18
    8.9消防……19
    9环境保护和水土保持……20
    9.1环境保护…20
    9.2水土保持…20
    10节能措施分析和抵御自然灾害评估…21
    10.1系统节能分析……21
    10.2变电节能分析……21
    10.3抵侮自然灾害评估……21
    11劳动安全与工业卫生…22
    12投资估算及财务评价……23
    12.1投资估算…23
    12.2财务评价…23
    13图纸……25
    13.1应提供图纸……25
    13.2图纸深度要求……25
    本规定用词说明…27
    附:条文说明……29

    1总则
    1.0.1为满足电化学储能电站工程项目备案要求,规范前期工作深度,制定本规定。
    1.0.2本规定适用于新建、扩建或改建的额定功率为500kW且额定容量为500kWh及以上的电化学储能电站工程的可行性研究工作。
    1.0.3电化学储能电站可行性研究报告应从全局出发,统筹兼顾,按照建设规模、工程特点、电力发展规划和电网条件,通过技术经济比较确定。
    1.0,4电化学储能电站可行性研究报告除应符合本规定外,还应符合国家现行有关标准的规定。

    2术语
    2.0.l电化学储能单元electrochemical energy storage unit
    由电化学电池以及与其相连的储能变流器和电池管理系统组成的,能独立进行电能存储、释放的最小储能系统器等。
    2.0.2电化学储能系统electrochemical energy storage system
    以电化学电池为储能载体,通过储能变流器进行可循环电能存储、释放的系统。
    注:一般包含电池系统、储能变流器及相关辅助设施等,对于接入
    10(6)kV及以上电压等级的电化学储能系统,通常还包括汇集线路、升压变压器等。
    2.0.3电化学储能电站electrochemical energy storage station
    采用电化学电池作为储能元件,可进行电能存储、转换及释放的电站,由若干个不同或相同类型的电化学储能系统组成。
    注:除储能系统外,还包括并网、维护和检修等设施。
    2.0.4储能电站额定功率rated power of energy storage station
    电站内各储能单元额定功率的总和。
    2.0.5储能变流器power conversion system;PCS
    连接电池系统与电网(和/或负荷),实现功率双向变换的装置。
    2.0.6并网点point of interconnection
    对于有升压变压器的储能系统,指升压变压器高压侧母线或节点。对于无升压变压器的储能系统,指出储能系统的输出汇总点。
    2.0.7公共连接点point of common coupling
    储能系统接入公用电网的连接处。
    2.0.8电池管理系统battery management system
    监测电池的电压、电流、温度等参数信息,并对电池的状态进行管理和控制的装置。
    2.0.9电化学储能电站监控系统monitoring and control system of electrochemical energy storage system
    以应用计算机、网络和通信技术为基础,实现对电化学储能电站内就地监控系统、电池管理系统、储能变流器、配电二次设备、消防系统以及视领和环境监控设备等其他站内设备的信息采集、处理、监视、控制、运行管理等功能的计算机应用系统。

    3基本规定
    3.0.1编制可行性研究报告宜以审定的电力发展规划为基础。
    3.0.2编制可行性研究报告时,设计单位应完整、准确、充分地掌握设计原始资料和基础数据。
    3.0.3可行性研究报告应满足以下要求:
    1电化学储能电站可行性研究宜根据建设规模、应用场景、功能定位等因素调整报告内容深度。
    2应重点对项目建设的必要性、系统方案、电池选型、建设规模进行充分的论证分析,提出系统推荐方案、远景规模和本期规模。
    3提出影响项目规模、技术方案和投资估算的重要参数要求。
    4提出二次系统的总体方案。
    5对新建工程站址进行全面技术经济比较,进行必要的调查、收集资料、现场踏勘、勘测和试验工作,提出推荐意见。
    6投资估算应能满足控制概算的要求,并宜与行业相关控制指标进行比对分析。
    7根据国家有关规定,视工程具体情况需取得乡县级以上的规划、国土、环保等部门对工程建设的意见。站址应避免选在自然保护区、风景区、水源地等敏感区域,否则应取得主管部门的同意意见。
    8对方案的节能降耗效益和抵御自然灾害能力进行分析。

    4工程概述
    4.1编制依据
    4.1.1包括经批准或上报的前期工作审查文件或指导性文件。
    4.1.2项目法人对本项目的要求、相关规程规范等
    4.13与委托方签订的设计咨询合同或设计委托函。
    4.1.4有关的其他重要文件。
    4.2设计水平年
    4.2.1根据区域电力发展规划合理选定工程设计水平年及远景水平年。
    4.3主要设计原则
    4.3.1根据区域电力发展规划的要求,结合工程建设条件等提出本项目的设计特点和相应的措施。
    4.3.2简述各专业的主要设计原则和设计指导思想。
    4.3.3工程设计遵循的主要规程规范。
    4.4设计范围及配合分工
    4.4.1说明本设计应包括的内容和范围。
    4.4.2说明与外部协作项目以及设计的分工界限。
    4.43对改建、扩建工程,说明原有工程情况与本期建设的衔接和配合。




    桥梁工程基础处理及支架搭设、预压施工方案以及计算书

    一、大力矩塔吊基础简介

    在深基坑中普通塔吊使用先置式基础已比较普遍,所谓先置式,即在基坑内塔吊先于土方开挖安装完成。今天要分享的是大力矩塔吊基础施工工法,适用于基坑平面尺寸大、吊大(钢构件)、吊运距离远的施工现场条件。

    二、大力矩塔吊基础工法特点

    1、先置式5桩基础满足了大力矩塔吊的承载力要求。在原工法4桩基础的形式上采用在其平面形心位置增设1根钻孔灌注桩+钢格构柱来分担荷重,使各构件截面及尺寸趋于合理;

    2、先置式塔吊4桩基础的暗梁为单跨梁,大力矩塔吊通过在跨度中心增加1桩后使该梁成为两跨连续梁,从而减小了梁的计算跨度及最大弯矩,提高了整体刚度,使得大力矩塔吊只需在4桩承台的基础增设1桩及适当扩大混凝土承台平面尺寸就能使用,且利于操作。

    3、布置灵活、机动,不受平面、空间的限制,能够适应各种大力矩塔吊。

    三、大力矩塔吊基础施工工艺原理

    1、塔吊基础在土方尚未开挖前就先行施工——先施工钻孔灌注桩同步完成钢格构柱,达到强度后施工钢筋混凝土承台,并在基坑开挖前安装好塔吊,以满足工程使用上的要求。

    2、塔吊承台的厚度由塔吊使用说明书确定,平面尺寸由构造确定,暗梁配筋通过两跨连续梁计算确定。塔吊自重及弯矩由承台内暗梁承受,为主要受力构件。承台上下面和立面钢筋按构造配筋。

    3、塔吊及钢筋混凝土承台所受的力通过暗梁传递给5根钢结构柱,最后传递到5根钻孔灌注桩,最终由基坑以下的土层承担。

    4、在土方开挖过程中,及时通过对钢格构柱的加固来解决整体稳定性问题,使钢格构柱群满足强度、刚度、整体稳定性和局部稳定要求。

    大力矩先置式塔吊基础

    大力矩先置式塔吊平面图

    钢格构柱详图

    四、工艺流程及操作要点

    1、工艺流程

    2、设计及施工操作要点

    2.1塔吊基础设计

    1、结合塔吊说明书与工程图纸及其总平面布置图,合理确定塔吊平面位置,同时使塔吊基础桩避开地下室梁、柱位置和基础承台位置。有内支撑的基坑,还需避开支撑和立柱。

    2、塔吊设计要点

    1)承台计算

    塔吊在未附墙前、且处于非工作状态时,所受的力最大。受力参数分别取水平力,竖向荷载,倾覆力矩,扭矩。

    承台的主要受力构件为暗梁,将格构柱视为不动铰支座,则此暗梁为两跨等距连续梁,倾覆力矩M按其中任一梁纵向作用,竖向荷载F由全部基桩承受。暗梁计算简图如下:

    ①塔吊立柱荷载计算

    塔机塔身截面对角线上立柱的荷载计算

    ②格构柱顶支座反力计算

    将两跨等距连续梁作为简单的一次超静定结构,其受力可用力法和位移法求解,下面为最简单的变形比较法求解过程。

    解除B点支座约束反力代以多余反力,得基本静定简支梁。

    ③暗梁弯矩配筋计算

    ④暗梁抗剪承载力计算

    根据现行国家标准《混凝土结构设计规范》GB50010-2010第6.3.4条规定,计算出所需的抗剪钢筋。

    一般情况,大截面的承台暗梁只需按构造配筋就行,通常配Φ10@150。

    ⑤承台配筋

    1)按现行《塔式起重机混凝土基础工程技术规范》JGJ/T187-2009第6.2.4条,对板式承台基础上、下面进行构造配筋,通常配Φ14@200二级钢。

    2)钢格构柱稳定性计算按《塔式起重机混凝土基础工程技术规范》JGJ/T187-2009第7.3条规定计算。

    3)钢格构柱群外围的缀条与钢格构柱的焊缝连接强度计算

    4)桩基承载力计算

    单桩桩顶竖向承载力标准值:

    其余计算内容均按照《塔式起重机混凝土基础工程技术规范》JGJ/T187-2009第6.3条执行。

    3、构造要求

    1)塔吊基础采用5根d=900~1100钻孔灌注桩,桩间距3d。周边4根基桩均匀对称布置,第5根布置在基桩平面中心。

    2)钢格构柱截面尺寸一般取550550mm,主肢L18018,缀板厚度14mm。

    3)钢格构柱埋入钻孔灌注桩内的深度为3.0m,并与桩钢筋笼的8根主筋间断焊接,即每隔200mm焊一段(双面焊长度为l=100mm)。

    4)在承台底沿格构柱分肢贴脚焊L180mm×18mm的承托角铁,L=600mm;承台内格构柱顶沿分肢贴脚焊L180mm×18mm,L=1000mm;焊高均为Hf =8mm。暗梁上翼缘钢筋端部向下弯曲后与格构柱焊接牢固。

    5)正方形混凝土承台对角线位置设十字正交的暗梁,暗梁由主筋和箍筋构成,钢筋设置在承台上下面构造钢筋之间。

    6)在钻孔灌注桩顶即基础底板下浇筑450厚配筋(Φ16@200双层双向)混凝土垫层,以增加钻孔灌注桩顶的水平向约束,在建筑物基础底板浇筑完成前抵抗大力矩塔吊在运行过程中产生的扭矩。

    7)随着基坑土方的分层开挖,在钢格构柱外侧四周及时设置竖向及水平向支撑(均采用L180×18角钢),将各钢格构柱连接为整体,各支撑均需与缀板相连。当此节点位置处没有缀板时可增设一块缀板,以保证钢格构柱群的整体稳定性。如图2.1-2所示。

    2.1-2 支撑与格构柱间的连接节点

    2.1-3水平剪刀撑与格构柱的连接节点

    8)当土方开挖到离塔吊砼基础底面约8m深时,在5根格构柱间增设一道水平剪刀撑(L180×18角钢),以下每开挖8m深后增设一道水平剪刀撑,以增加构格柱群极惯性矩,确保钢格构柱群的抗扭性能。如图5.2.1-3所示。

    9)格构柱主肢连接接头位置最好错开500mm,单肢单向坡口对接满焊,焊高Hf=10mm;内衬同型号角钢与立柱角钢三面围焊,Hf=12mm;外贴500X380X18缀板,Hf=12mm。

    2.2施工操作要点

    1)钻孔灌注桩钢筋节间的主筋、主筋与钢格构柱须按规定认真焊接,确保钻孔灌注桩和钢格构柱抗拔性能。

    2)钢格构柱随钢筋笼就位后须对格构柱加固定位,确保格构柱平面位置规整、正确。

    3)塔吊承台垫层完成后,弹出承台边线和暗梁位置。绑扎好承台底面构造钢筋后开始绑扎暗梁钢筋。

    4)十字交叉暗梁钢筋同时配合进行绑扎,完成后在进行承台面层筋绑扎。

    5)正确定位后,将塔吊的基础埋件放在暗梁钢筋内,并用短钢筋与主筋点焊固定,期间用水准仪找平标高,控制好埋件的垂直度。

    6)基坑土方开挖时,每层土方(2.5m)挖净后,钢格构柱间的L180×18钢斜杆、钢水平杆及时安装并焊接牢固,所有钢结构焊缝满足设计要求,焊缝不得有气孔、夹渣、缺肉等现象,确保由5个钢格构柱组成架体的整体稳定性。每隔8m焊接L180×18的水平剪刀撑。

    7)当土方开挖到底板下500mm时,浇筑450厚配筋混凝土加强层,增加桩顶的水平方向约束。混凝土强度等级。

    8)塔吊投入使用过程中,加强对塔吊倾斜检测,加强对钢格构柱架体各焊缝的检查。

    9)钢格构柱穿过地下室底板时,在钢格构柱的肢件角钢上设置止水板,作为地下室底板在该结构的止水处理。

    五、材料与设备

    由于基坑中先置式塔吊基础由钻孔灌注桩组、钢格构柱群、钢水平杆斜杆和钢筋混凝土承台组成,然后安装所选用的塔吊。所投入的均为常用的材料和设备。

    1、材料

    1.1 塔吊:按工程需要选用合适、合格的塔吊,要有使用说明书。

    1.2 钢材:角铁、钢板、钢筋等采用Q235钢,其质量符合现行国家标准《碳素结构钢》GB/T700-2006的规定。

    1.3 混凝土:混凝土强度满足设计要求,其质量符合《混凝土结构工程施工质量验收规范》(GB50204-2002)、《普通混凝土配合比设计规程》(JGJ55-2000)的规定。

    2、机具设备和劳动力

    2.1 施工机械设备

    2.2 检测仪器:水准仪,经纬仪,钢卷尺,坍落度筒,混凝土试模。

    2.3 劳动力组织

    六、质量控制

    1、质量控制标准

    1.1 本工法必须符合《建筑桩基技术规范》JGJ94-2008、《钢结构设计规范》GB50017-2003、《钢结构结构施工质量验收规范》GB50205-2001、《混凝土结构工程施工质量验收规范》GB50204-2002、《钢筋焊接及验收规程》JGJ18-2003。

    2、施工操作中的质量控制

    2.1 严格控制钢格构柱的钢材质量及加工质量,钢材的品种、规格、性能等应符合现在国家产品标准和设计要求,采用的原材料及成品实行进场验收制度,各工序按施工规范、标准进行质量控制,每道工序完成后,进行检查,相关各专业工种之间,进行交接检验。

    2.2 钢格构柱加工采用电焊成型,焊接材料的品种、规格、性能等应符合现在国家产品标准和设计要求,钢才切割面、剪切面无裂纹、夹层、分层和大于1mm的缺棱,钢格构柱成品构件连接处的截面几何尺寸允许偏差3.0mm。

    2.3 塔吊基础桩在吊放钢筋笼、钢格构柱时,注意控制钢格构柱的水平度、垂直度及平面位置,确保上部钢格构柱的中心距和边距位置准确,符合设计要求,垂直度偏差控制在L/1000以内,且不大于10mm,刚格构柱顶标高偏差控制在3.0mm以内。

    2.4 钢筋笼与钢格构柱电焊搭接长度不小于3m,搭接位置须确保8根主筋与钢格构柱连接,增强箍筋不得少于6只。

    2.5 在混凝土承台施工前,应用黄砂或粘土将格构柱周边的孔隙填实,保证在缀条未连接之前格构柱群的整体稳定。

    2.6 开挖土方前,在塔吊基础部位,须分层开挖,钢柱之间的外部垂直剪刀撑,每隔3.5m加固一次;内部水平剪刀撑,每隔8m加固一次。

    2.7 土方挖至基底标高后,立即做好塔吊基础底部配筋混凝土加强垫层,增强五根塔吊基础桩的水平向约束。

    2.8 对已完成安装的塔吊,在使用过程中,对钢格构柱焊接点,采用角向磨光机打磨平焊缝,用砂皮打磨平光后,用15倍放大镜观察焊缝有无裂缝产生。

    七、安全措施

    1、在钢格构柱、塔吊基础桩施工和塔吊安装前,必须向各操作人员进行详细安全,技术交底,施工人员分工明确,任务明确,责任明确及工作位置明确。

    2、作业人员必须经过上岗培训,持证上岗,进入现场必须戴安全帽,穿防滑鞋,高空作业必须系安全带。

    3、基坑土方开挖过程中,严禁挖机碰撞塔吊钢格构柱群,钢格构柱群区域内、外土方应由人工控除。

    4、在有钢筋混凝土水平支撑的基坑中,钢格构柱的周围混凝土水平支撑拆除时,不得使用炸药爆破,应采用人工凿除。

    5、塔吊安拆由专业队伍负责施工,并编制相应的塔吊专项方案报公司审批。

    6、桩钢筋笼各钢格构柱吊装和塔吊安装时,作业区派人警戒,提醒行人注意空中落物伤人。

    7塔吊安装后必须经主管部门检查验收合格后,挂牌方可使用,塔吊司机须持有效操作证上岗,严格执行“十个不准吊”。

    8、在使用中要经常观察、检查钢格构柱各连接部位的情况,发现问题立即暂停塔吊作业,并进行分析加固。

    八、效益分析

    1、大力矩塔吊使用先置式基础的形式,使得他和原工法的先置式塔吊基础一样,在土方开挖前安装完毕,保证了基坑土方开挖、深基坑水平支撑(钢筋混凝土)结构施工、地下室钢筋混凝土结构施工大宗材料等的垂直运输,极大地提高劳动生产率、减轻了工人劳动强度,加快了施工进度。

    2、深基坑内大力矩塔吊是在原工法的基础上优化和创新形成的,是在传统的4桩基础上在平面形心位置增加1跟桩及适当扩大混凝土承台平面尺寸,即可投入使用,通过较小的投入,解决了当前在大空间、大面积共用地下室及钢-混凝土混合结构施工过程中,吊重大(钢构件)、吊运距离远时,小力矩塔吊不能满足使用功能的难题,经过了多次工程实践,取得了良好的经济效益和社会效益。

    九、应用实例

    1、近铁城市广场南块项目

    1.1 工程位于上海市普陀区长征镇,长风生态商务区的西北角。由附属设施、办公楼以及商业裙房组成,地下三层,地上六层。基坑一般挖深15.56m,基坑面积9146㎡。

    1.2 工程主体形式结构为框架结构,地下室为劲性柱,地上为全钢结构,其中箱型钢柱最大截面为口1000mm×1000mm×50mm,每米重1.49t,钢管柱最大截面为Φ1050×50mm,每米重1.36吨;钢梁最大截面为800~500mm×350mm×15mm×24mm。钢柱采用二层一节柱进行吊装,局部采用一层一节吊装。钢柱二层一节的最大重量为17.91t,钢柱一层一吊的最大重量为8.7t。

    1.3 为完成远距离、大吨位钢构件的吊装任务,同时考虑到场地限制,在基坑内设置了2台JL7050型大力矩塔吊,其中1台采用先置式基础。桩基用5根Φ900的钻孔灌注桩,桩长23m;刚格构柱截面尺寸为550×550mm,由4根L180×18的肢件与500×380×18的缀板焊接而成。塔吊承台外形尺寸5.0×5.0×1.8m,暗梁尺寸1.1×1.8m。

    1.4 自2012年2月20日吊装第一根钢柱,至2012年9月底完成全部吊装任务。历时7个多月完成了约8000t的钢结构吊装任务。整个过程塔吊基础场未出现任务安全隐,吊装非常顺利。

    2、镇江高铁站北广场一号地块项目

    2.1工程位于江苏省镇江市南徐新城,枣林路东侧,站北广场西侧,五洲山路南侧,站北路北侧。地下二层,地上为三个单体:38层的超高层1#商办楼(总建筑高度164.20米)、14层的高层2#商办楼(总建筑高度54.75米)及2层的3#商业楼(总建筑高度11.15米)。本工程基坑面积约16480m2,平面尺寸为134m×123m ,基坑挖深:商业裙房9.7m 、公寓酒店10.30m 、办公楼11.6m。

    2.2 1#主塔楼为框架核心筒结构,平面尺寸:50×50m。框筒结构,四周共18个劲性柱,至15层转为钢砼柱。型钢柱有“十”和“H” 型两种型号,最大截面尺寸900*900,板厚55mm,型钢大多采用二层一吊,局部一层一吊,二层一吊最大重量为7.8t。考虑到场地限制、挖土阶段材料的运输、塔楼超高及大吨位钢构件的吊装,在基坑内主塔楼旁布置一台大力矩塔吊,塔吊型号为TC7030,臂长L=33m时,吊重为7.8t,臂长L=48m时,吊重为4.9t。在挖土之前安装完毕,在基坑内采用5桩的大力矩先置式塔吊基础,待施工到一定楼层后,及时将附着杆件将塔吊与结构主体连接。

    2.3 自2013年10月底安装大力矩塔吊开始吊装地下室钢柱,预计到2014年10月完成地上15层的型钢柱吊装,现已施工至10层。钢结构总重量约870t。它在保证塔吊自身安全的同时,提高了吊装效率,加快了工程进度。




    建设工程竣工决算培训讲义PPT

    资源简介/截图:

    内容摘要:

    一、建设项目竣工验收概述
    (一)建设项目竣工验收的概念
    建设项目竣工验收是指由发包人、承包人和项目验收委员会,以项目批准的设计任务书和设计文件,以及国家或部门颁发的施工验收规范和质量检验标准为依据,按照一定的程序和手续,在项目建成并试生产合格后(工业生产性项目),对工程项目的总体进行检验和认证、综合评价和鉴定的活动。

    (二)建设项目竣工验收的作用

    (1)全面考核建设成果,检查设计、工程质量是否符合要求,确保建设项目按设计要求的各项技术经济指标正常使用。

    (2)通过竣工验收办理固定资产使用手续,可以总结工程建设经验,为提高建设项目的经济效益和管理水平提供重要依据。

    (3)建设项目竣工验收是项目施工阶段的最后一个程序,是建设成果转入生产使用的标志,是审查投资使用是否合理的重要环节。

    (4)建设项目建成投产交付使用后,能否取得良好的宏观效益,需要经过国家权威管理部门按照技术规范、技术标准组织验收确认。

    (三)建设项目竣工验收的任务

    (1)发包人、勘察和设计单位、监理人、承包人分别对建设项目的决策和论证、勘察和设计以及施工的全过程进行最后的评价,对各自在建设项目进展过程中的经验和教训进行客观的评价,以保证建设项目按设计要求的各项技术经济指标正常使用。

    (2)办理建设项目的验收和移交手续,并办理建设项目竣工结算和竣工决算,以及建设项目档案资料的移交和保修手续等,总结建设经验,提高建设项目的经济效益和管理水平。

    (3)承包人通过竣工验收应采取措施将该项目的收尾工作和包括市场需求、“三废”治理、交通运输等问题在内的遗留问题尽快处理好,确保建设项目尽快发挥效益。

    二、建设项目竣工验收的范围和依据

    (一)竣工验收的条件
    (1)完成建设工程设计和合同约定的各项内容,并满足使用要求。

    (2)有完整的技术档案和施工管理资料。
    (3)有工程使用的主要建筑材料、建筑构配件和设备的进场试验报告。

    (4)有勘察、设计、施工、工程监理等单位分别签署的质量合格文件。
    (5)发包人已按合同约定支付工程款。
    (6)有承包人签署的工程质量保修书。

    (7)在建设行政主管部门及工程质量监督部门等有关部门的历次抽查中,责令整改的问题全部整改完毕。
    (8)工程项目前期审批手续齐全。主体工程、辅助工程和公用设施,已按批准的设计文件要求建成。

    (9)国外引进项目或设备应按合同要求完成负荷调试考核,并达到规定的各项技术经济指标。

    (10)建设项目基本符合竣工验收标准,但有部分零星工程和少数尾工未按设计规定的内容全部建成,如不影响正常生产和使用,也应组织竣工验收。对剩余工程应按设计留足投资。

    (二)竣工验收的范围:工业投资项目经负荷试车考核,试生产期间能够正常生产出合格产品,形成生产能力的,非工业投资项目符合设计要求,能够正常使用的,不论是属于哪种建设性质,都应及时组织验收,办理固定资产移交手续。

    (三)竣工验收的依据

    (1)国家、省、自治区、直辖市和行业行政主管部门颁布的法律、法规,现行的施工技术验收标准及技术规范、质量标准等有关规定。

    (2)审批部门批准的可行性研究报告、初步设计、实施方案、施工图纸和设备技术说明书。
    (3)施工图设计文件及设计变更洽商记录。

    (4)国家颁布的各种标准和现行的施工验收规范。
    (5)工程承包合同文件。
    (6)技术设备说明书。
    (7)建筑安装工程统计规定及主管部门关于工程竣工规定。

    完整版PPT见下载




    Revit自定义钢筋怎么做?Revit如何标注钢筋信息

        配筋图显示了特定结构或构件中所有加强元素的位置。具体的混凝土施工图绘制方法多种多样,而且不同国家甚至不同设计公司都有各自的绘图风格。

        Revit中的钢筋带有可以通过预定义的、用于读取钢筋设置的标签(族)来读取内容的特性,Revit能够自动对其进行标记,您也可以手动标记。

        多钢筋的标注显著改善了钢筋详图设计的流程。多钢筋的标注使您可以通过一条注释对多根钢筋和钢筋设置进行标记。

        您可以通过这些多钢筋的标注,标记某一项钢筋设置中的每根包含以制造和建设所的详细注释的钢筋,由于这项功能,图纸的绘制生成变得顺利很多,生产率也能大幅提高。

        如果您想在Revit中使用这项功能,您需要进入Annotate(标注)选项卡->标记面板,在Multi-Rebar(多钢筋)下,您可以发现如下两个工具:

            AlignedMulti-RebarAnnotation(对齐的多钢筋标注)

            LinearMulti-RebarAnnotation(线型多钢筋标注)

        一旦运行其中某个工具,您只需选择钢筋设置或者个别钢筋,就可以对它们进行单一化标注。像别的选项卡一样,您也可以修改多根钢筋的标注。

        多根钢筋标注族属于Revit的系统族。在TypeProperties(类型属性)中,您可以找到易于配置和调整的标记族和尺寸风格。




    水电及暖通工程造价工程量计算方法及要点有哪些?

    一、给水部分:

    1、先数给水入口处及室内的给水器具(如阀、水表等),根据管径不同分开统计。

    2、算量时先算干管,再算立管,最后算支管;根据管径不同合计处其总量;变径点选在有接管的地方或是接了设备的地方。

    3、一般情况下室外进户预留1.5m,接用水设备(如洗脸盆、大便器、洗涤盆等)的短立管每个接点高度按0.3m考虑。

    4、算完量时需把穿墙、穿楼板套管数出来,如果是钢管的情况下需算其支架重量及除锈刷油面积(32及32以下的钢管和所有的塑料管不用算支架因为定额里综合了);若是室外的或是地沟内的给水管道应按图纸说明上的要求保温体积。

    5、套价时一般都看上设计说明,说明上说用什么管,就套什么管材;说明上说刷几遍漆就套几遍漆;说明上说做什么保温就套什么保温;最后的给管道冲洗一遍(所有饮用水都需冲洗)。

    给水入户干管的计算

    1、数给水入户的入户装置(一般按标准进行数,如没有写图集就按图上画的数,切记入户的管子多大规格,所有的入户装置为多大规格,一般为阀门、水表等)

    2、入户不同干管的长度=1.5(为外墙皮预留的)+干管图上量出的长度(砖混楼在一层地沟图上量,砖混楼一般干管在地沟里安装,高层结构在地下一层图上量,一般在地下一层顶板下安装)

    3、室外1.5米管道的挖土方(一般如安装和土建是一个单位施工的,不给计算)

    给水立管的计算

    1、立管的长度=1.5(为干管入户的标高)+每一层的层高*层数(一般看系统图就可算出)

    2、立管上的阀门(阀门规格与立管的规格相同)

    3、立管穿楼板套管(多大规格的立管套管为多大规格)

    给水支管的计算

    1、给水支管的长=图上从管井量出的水平段长度+返到地面垫层里的高度+0.3*所接给水设备的个数(在计算给水支管时一定要按系统图上标明的规格分开进行计算,一般都在给排水大样图上画)

    2、穿墙套管(一般为管井中的立管接出的支管处有此套管)

    3、给水支管上接的对应规格的水表、阀门(在套定额时一般水表里包括一个阀门,所以此处的阀门不需再进行套定额了)

    给水工程套定额的项目

    1、各种规格的给水管子

    2、各种规格的阀门

    3、各种规格的水表

    4、穿楼板套管

    5、穿墙套管

    6、管道冲洗

    7、室外1.5米给水管道的挖土方

    二、排水部分

    排水工程分有压排水管道和无压排水管道(在高层中排地下集水坑中的水所用的排水管道为有压排水管道,一般民用的排水全部为无压排水管道),高层建筑中有地下和地上全部采用铸铁排水管的,需好好看图纸的说明。

    1、排水工程里需数地漏的个数,洗脸盆、洗菜池、坐便器、淋浴器等(一般一层为铸铁地漏,二层以上为塑料地漏需分开进行统计)洗脸盆等都给水里数就不用数了,只数一次就好;排水管道上有检查口,但是在算量里就不用数了(定额里都考虑了),如果是铸铁的需除锈刷油。

    2、排水管一般不和给水及采暖管一起走,它是独立的,直接排入市政排水管网;一般情况下首层和其他层分开计算,正负0以下及出屋面的均采用铸铁管道,正负0以上的一般都采用塑料管;而且首层为独立外排,不与其它层共排;排水短立管上接大便器的立管长度都按0.5米考虑,具体管径一般接大便器的管径都是等于100的,接其它排水设备的(具体看系统图上标注的)。

    3、排水支管:一般卫生间都是从楼板下50CM处接出接至楼地面处和排水设备相连,(所以短立管按0.5米考虑)厨房一般是从楼板上30CM处接出,不需上返的太高一般按0.3米考虑。

    铸铁干管及±0以下立管的长度计算为:

    A、铸铁干管及±0以下立管的长度为=3米(室外预留)+一层图上从外墙皮量至立管处的尺寸+系统图上标明的排水管底的标高(一般为1.7米)

    B、排水干管室外3米的土方工程量(一般安装和土建为一个单位施工的也不给计算)

    排水塑料立管的长度计算为:

    立管长=各立管的总高度(各立管每一层的层高*总的层数)*立管的数量

    出屋面铸铁管的长度计算为:

    出屋面铸铁管长=1米(一般出屋面管为1米,看系统图上标的尺寸进行计算)*立管的数量

    排水支管的长度计算为:

    排水支管应按系统图上标明的尺寸分开计算,一般接大便器的排水管径大一些,接其它设备的管径比较小一些,对照上给排水大样图和系统图将各种规格管子分开计算。

    卫生间排水支管长度=在平面图上将各种规格管子的长度量出+0.5米*接排水设备的数量厨房排水支管长度=在平面图上将各种规格管子的长度量出+0.3米*接排水设备的数量(一般就为1个洗菜池)

    地下部分及出屋面部分管道的除锈、刷油需从五金手册上查出其除锈、刷油工程量

    排水工程套定额的项目

    1、地下部分的各种规格铸铁管

    2、地上部分各种规格的塑料管

    3一层的铸铁地漏

    4、二层以上的塑料地漏

    5、各种卫生设备的安装

    6、排水管道的支架不计算因为在塑料管道中已考虑

    7、地下排水管道的除锈、刷油

    8、室外3米排水管道的土方开挖工程量、回填工程量

    采暖工程

    采暖工程分地热采暖和散热器采暖,一般采暖管道都需做保温,室内的采暖管道不需做保温,但目前的建筑基本上室内看不到采暖管道,所有的采暖管道都在地沟里或管井内,所以都应保温,如管道的保温厚度或保温材料用的不一样就把不同的保温厚度或保温材料的管子分开计算,以方便管道的保温及除锈、刷油的计算。

    地热采暖的计算

    一.干管的计算

    1.采暖入户装置的计算,一般按查可得,多大规格的入户管对应多大规格的各种阀门、过滤器、热量表;一般压力表、温度计不分规格。

    2.不同规格干管的长度={1.5(从外墙皮1.5)+ 一层平面图上量出的不同规格的长度}*2根(供回水)

    3.波纹伸缩器(分规格数)一般在干管上设,多大规格的干管对应多大规格的伸缩器(在一层干管图上可查得)

    二.立管的计算

    1.不同规格立管的长度=每一层的层高*对应规格的层数

    2.立管最低端的阀门(分规格数)

    3.立管最高端的自动排气阀(分规格数),一般自动排气阀都带一个控制阀,因为定额里的自动排气阀不含控制阀,所以应单独套价

    4.立管的穿楼板套管(分规格数)

    三.支管的计算

    1.从立管上接出的支管一般供水管上有过滤器、热量表、阀门、回水管上只有一个阀门对应管子的规格将其全部数出来

    2.从立管上接出的支管一般有穿墙套管(分规格数)

    3.支管的长度=在大样图上量出从管井至分集水器的距离+(分集水器距地高度+0。2)*2根(一供一回)+立管接支管处的高度*2(因为支管从立管接出时是在本层楼板上的(H+0.6假设的)接出的,现地热管要走地面所以要返到地面的垫层里)。

    4.按不同的回路统计分集水器的数量(因为不同回路的分集水器材料价格不一样)

    四.计算地面的净面积=房间主墙间的净面积(因为算出此量后可以计算地面聚苯板的面积、地面钢丝网片的面积、锡泊纸的面积以上工程量全部套定额)

    五.计算地面的净周长(因为算出此量后可以计算地面的聚苯板条的长度)

    六.将每一回路的PE-X地热管的长度 按图上所标的长度全部加起来即可。

    七.计算钢管的支架工程量查表可得

    八.采暖管道的除锈、刷油

    九.采暖管道的保温层体积、保护层面积(查表可得)

    十.地热采暖工程套定额的项目

    1、 各种规格的给水管子

    2、各种规格的阀门

    3、各种规格的热量表

    4、穿楼板套管

    5、穿墙套管

    6、管道冲洗

    7、自动排气阀

    8、各回路的分集水器安装

    9、除锈、刷油

    10、保护层体积、保护层面积

    11、地热管

    12、钢丝网片

    13、聚苯板面积

    14、聚苯板条长度

    15、锡泊纸的面积

    16、室外1.5米给水管道的挖土方

    散热器采暖的计算

    采暖干管、立管、支管及各管道上的阀门计算与地暖采暖相同,支架计算也一样,但计算散热器采暖时应计算:A、数散热器的组数(最后套手动放风阀用)B、将散热器的片数全部加起来(套散热器时是套所有的片数)C、散热器除锈刷油(查表可得)

    消火栓管道工程

    一.消防工程包括

    1、消火栓系统

    2、自动喷淋系统

    3、防火卷帘、防火门

    4、火灾自动报警系统

    5、防排烟及正压送风系统

    6、屋顶消息间及地下泵房工程

    二.消火栓系统中一般需计算以下工程量

    1、消火栓干管

    2、立管

    3、支管

    4、消火栓箱(分单栓箱和双栓箱需看图而定)

    5、阀门消防工程一般用蝶阀

    6、穿楼板套管

    7、管道支架

    8、消防水泵结合器

    9、管道除锈刷油

    10、有的工程屋顶设试验消火栓,一个试验消火栓就带压力表一个,泄水阀一个

    三.消火栓干管的计算

    1、消火栓干管入口处数水泵结合器、阀门(规格与管子的规格相同)

    2、消火栓干管长度=1.5米+1.2(±0以下埋深1.2米)+平面的长度(从图上量出的)

    四.消火栓立管的计算

    1、立管最底端都有一个蝶阀(规格与立管规格相同)

    2、立管的长度=每一层的层高*层数(从系统图上查标高和层数可得)

    3、穿楼板套管(套管规格与立管规格相同)

    五.消火栓支管的计算

    1、支管的长度=在平面图上从立管(在平面图上是圆圈)量至配电箱的尺寸

    六.数消火栓箱的数量(注意看是单栓还是双栓?)看屋顶上是否有试验栓?如有试验栓上都带有一个压力表和一个泄水阀

    七.消防管道的除锈、刷油

    八.钢筋支架计算与前面的支架计算方法相同

    消防自动喷淋系统

    一.消防自动喷淋系统中需计算以下工程量

    1、喷淋管道的干管

    2、立管

    3、支管(消防喷淋管道连接一般DN>100的采用沟槽连接,DN≤100的采用螺纹连接)

    4、沟槽件(在平面图上有弯头、三通等部位全部数出沟槽件的数量)4、喷头(分规格的有DN15的和DN20的)

    5、信号蝶阀(消防喷淋工程一般用信号蝶阀)

    6、穿楼板套管

    7、管道支架

    8、喷淋立管上有自动排气阀

    9、管道除锈刷油

    10、管道冲洗(不用计算,把各种管道的长度加起来直接套定额)

    二.喷淋管道干管的计算(干管一般在高层地下一层顶板上进入的)

    1、 干管的长度=1.5+图上量出的距离

    2、 干管上的水泵结合器、阀门的数量、信号蝶阀

    三.喷淋管道立管长度的计算

    1、立管的长度=每一层的层高*层数(从系统图上查标高和层数可得)

    2、穿楼板套管(套管规格与立管规格相同)

    3、喷淋立管与支管相接处接出的水流指示器数量、

    4、立管上的自动排气阀

    四.喷淋管道支管长度的计算

    1、喷头的数量

    2、支管的长度=水平段长度+竖直段长度(水平段长度在图上量出,竖直段长度按喷头的数量每个喷头按50CM考虑)

    3、每个支管未端有时接未端试水装置一套

    五.防火门、防火卷帘工程

    防火门、防火卷帘全部按面积计算。在套定额时应注意防火门应套门的面积、每个门套一个闭门器1付、暗插销一个,L形执手杆锁一个,防火卷帘应套卷帘的面积、卷帘门手动装置一套、卷帘门电动装置一套、卷帘门成套按钮一套。

    六.防排烟及正压送风系统

    防排烟系统应计算如下工程量:

    1、不同规格风管的面积(风管的周长*风管的长度)

    2、风管接口按面积计算(风管接口的长度*风管接口的周长,一般风管接口是圆形的,先算出圆的周长)

    3、在地下室及屋顶按风机的规格不同分别统计出来

    4、按规格不同数出风口的数量

    5、在管道上有防火阀,此阀一般都在主管道的附近

    6、按不同规格数调节阀的数量

    7、在风机的旁边一般有软接头,天方地圆、防虫网等构件(一般软接头按M2计算,软接头长度为300MM左右,天方地圆按面积计算,天方地圆的长度在图上量,一半按规格大的计算,一半按规格小的计算)

    七.泵房及屋顶水箱间

    消防泵房一般计算如下工程量:

    1、镀锌钢管的长度

    2、室内消火栓泵的数量(一般为两个,一用一备)按图上数,套定额时要套电机调试,有几个泵就有几个电机调试。

    3、消火栓泵应给配一个变频控制柜(相当于的配电箱),如有消火栓泵和喷淋泵应各自配一个配电箱。

    4、湿式报警装置的个数

    5、信号蝶阀的数量

    6、水泵结合器的数量

    7、不同规格大小头、及软接头的数量(一般泵的两端都有大小头,和软接头)

    8、各种规格的阀门(闸阀、止回阀、安全阀)的数量、压力表(一般泵的两端都有这些阀门)

    9、防水套管的数量(套定额时应套制作、安装两项)

    10、管道支架的重量

    11、管道除锈、刷油

    电气工程(强电、弱电及防雷接地部分)

    一、强电部分:

    1、熟悉图纸:

    ① 先看设计说明,把设计说明上的工程所用材料及防雷部分的说明全部记下来,然后说明上一般都附有图例,把图例上所有的需要数个数的(配电箱分不同规格、灯具、插座、开关等)都分别统计出数量;

    ② 看系统图时应对上平面图,了解管子的走向。系统图上的上下方向一般在平面图只有点或圈表示(说明是垂直走的);系统图上的左右方向在平面图上左右走;系统图上的斜线45度方向走,说明在平面图上前后走的管道;系统图上用标高推其立管的高度,平面图上可以量出干管及支管的水平段长度;

    2、工程量计算流程:首先从室外→总配电箱→单元配电箱→户内配电箱→各个回路(照明、插座等)。

    3、计算步骤:先算管(槽)后算线(缆),管(槽)不进箱、线(缆)进箱。

    4、有关规定:室外进线图纸上未标注的情况下,室外预留1.5m(室外至外墙皮);电缆进箱长度加2m,电线进箱长度为配电箱的半周长;没给实际做法的情况,考虑地面做法为0.3m。所有的电线管子全部为暗敷(在混凝土楼板及墙面、地面中,在平面图中量管子时只有楼梯处的管子一般按图上画的量,其它房间的管子可以按两点间最短距离量)

    二、弱电部分:

    1、计算原理同强电的配电箱至插座回路的原理相同,只是弱电系统不用算线,只算管(槽),所有与线相关的量都不用计算了(如电缆头等)。

    2、与强电不一样的地方:①套价时弱电插座套面板,不能套插座;②算对讲系统时不需算室外进线(因为其是一个独立的系统,不需外引线),只需算一个电源供电的管和线;③ 一般情况下网络与电话为同管敷设的,也有不同管的,看情况而定,同管就算一次管就行了。

    三、防雷接地部分:

    1、 屋面上只需算避雷网的长度=把屋顶上图纸上画(╳╳)的全部加起来;如特殊情况有的工地做避雷网的混凝土块应按间距1米将其数出来

    2、首层算室内接地母线及室外接地母线的长度=首层接地图上的接地线全部加起来*1.039

    3、避雷引下线的长度=引下线的个数*引下线的高度(一般引下线高度应从檐口至钢筋混凝土基础处的标高)

    4、在一层接地图上数断接卡子的个数

    5、在卫生间数局部等电位箱的数量

    6、在一层总配电箱位置数总等电位箱

    7、总等电位箱与局部等电位的接地母线的长度

    8、角钢接地极按图上数出根数

    9、高层结构每3层应将其塑钢窗户和引下线连接起来应计算均压环的长度=连接处同一层圈梁的长度

    电气工程相关套价的项目

    强电部分:

    1、不同规格的配电箱

    2、各种部位的插座

    3、各种形式的开关

    4、各种灯具

    5、接线盒

    6、开关盒

    7、各种规格的管子

    8、各种规格的电线、(一般截面大于6MM2的全部套动力线路,小于6MM2的全部套照明线路)

    9、各种规格的电缆、

    10电缆头

    11、电缆端子(一般16MM2以下的端子全部为无端子, 16MM2以上的端子为焊端子)

    弱电部分:

    1、不同规格的配电箱

    2、各种插座

    3、接线盒

    4、各种规格的管子

    避雷部分:

    1、避雷网

    2、避雷引下线路

    3、断接卡子

    4、角钢接地极

    5、户外接地母线

    6、户内接地母线

    7、总等电位箱

    8、局部等电位箱

    9、均压环

    10、接地网调试




    正式版 GB/T 51301-2018 建筑信息模型设计交付标准(附条文说明).pdf

    资源简介/截图:
    中华人民共和国国家标准
    GB/T51301-2018
    建筑信息模型设计交付标准
    Standard for design delivery of building information modeling
    2018-12-26发布
    2019-06-01实施
    中华人民共和国住房和城乡建设部
    国家市场监督管理总局 联合发布

    根据住房和城乡建设部《关于印发〈2012年工程建设标准制订、修订计划)的通知》(建标〔2012)5号)的要求,标准编制组经广泛调查研究,认真总结实践经验,参考有关国际标准和国外先进标准,并在广泛征求意见的基础上,编制了本标准。
    本标准的主要技术内容是:1.总则;2.术语;3.基本规定;4.交付准备;5.交付物;6.交付协同。
    本标准由住房和城乡建设部负责管理,由中国建筑标准设计研究院有限公司负责具体技术内容的解释。

    1总则
    1.0.1为规范建筑信息模型设计交付,提高建筑信息模型的应用水平,制定本标准。
    1.0.2本标准适用于建筑工程设计中应用建筑信息模型建立和交付设计信息,以及各参与方之间和参与方内部信息传递的过程。
    1.0.3建筑信息模型设计交付,除应符合本标准外,尚应符合国家现行有关标准的规定。
    2术语
    2.0.1设计交付design delivery
    根据工程项目的应用需求,将设计信息传递给需求方的行为。
    2.0.2设计信息design information
    建筑工程设计工作所形成的描述建筑(物理实体)本体特征的信息集合。
    2.0.3设计阶段design phases
    工程项目竣工交付之前,根据基本建设程序而划分的重要设计交付过程分划。
    2.0.4应用需求application requirements
    依据工程操作目标而确定的对于建筑信息模型的需求。
    2.0.5交付物deliverable
    基于建筑信息模型交付的成果。
    2.0.6协同collaboration
    基于建筑信息模型进行数据共享及相互操作的过程。
    2.0.7工程对象engineering object
    构成建筑工程的建筑物、系统、设施、设备、零件等物理实体的集合。
    2.0.8模型单元model unit
    建筑信息模型中承载建筑信息的实体及其相关属性的集合,是工程对象的数字化表述。
    2.0.9模型架构model framework
    组成建筑信息模型的各级模型单元之间组合和拆分等构成关系。
    2.0.10最小模型单元minimal model unit
    根据建筑工程项目的应用需求而分解和交付的最小拆分等级的模型单元。
    2.0.11模型精细度level of model definition
    建筑信息模型中所容纳的模型单元丰富程度的衡量指标。
    2.0.12几何表达精度level of geometric detail
    模型单元在视觉呈现时,几何表达真实性和精确性的衡量指标。
    2.0.13信息深度level of information detail
    模型单元承载属性信息详细程度的衡量指标。
    3基本规定
    3.1一般规定
    3.1.1建筑信息模型设计交付应包括设计阶段的交付和面向应用的交付。交付应包含交付准备、交付物和交付协同等方面内容。
    3.1.2建筑工程设计应包括方案设计、初步设计、施工图设计、深化设计等阶段,施工图设计和深化设计阶段的信息模型宜用于形成竣工移交成果。建筑信息模型的交付准备、交付物和交付协同应满足各阶段设计深度的要求。
    3.1.3面向应用的交付宜包括建筑全生命期内有关设计信息的各项应用,建筑信息模型的交付准备、交付物和交付协同应满足应用需求。
    3.1.4建筑信息模型交付过程中,应根据设计信息建立建筑信息模型,并输出交付物,交付协同应以交付物为依据,工程各参与方应基于协调一致的交付物进行协同。
    (略)
    4交付准备
    4.1一般规定
    4.1.1建筑信息模型交付准备过程中,应根据交付深度、交付物形式、交付协同要求安排模型架构和选取适宜的模型精细度,并应根据设计信息输入模型内容。
    4.1.2建筑信息模型应由模型单元组成,交付全过程应以模型单元作为基本操作对象。
    4.1.3模型单元应以几何信息和属性信息描述工程对象的设计信息,可使用二维图形、文字、文档、多媒体等方式补充和增强表达设计信息。
    4.1.4当模型单元的几何信息与属性信息不一致时,应优先采信属性信息。
    (略)

    内容索引:

    1总则1
    2术语2
    3基本规定4
    3.1一般规定4
    3.2命名规则4
    3.3版本管理7
    4交付准备8
    4.1一般规定…8
    4.2模型架构和精细度8
    4.3模型内容…9
    5交付物…12
    5.1一般规定12
    5.2建筑信息模型…12
    5.3属性信息表…13
    5.4工程图纸13
    5.5项目需求书…13
    5.6建筑信息模型执行计划14
    5.7建筑指标表……14
    5.8模型工程量清单14
    6交付协同…16
    6.1一般规定16
    6.2设计阶段的交付协同17
    6.3面向应用的交付协同18
    附录A模型单元系统分类21
    附录B模型单元属性分类28
    附录C常见工程对象的模型单元交付深度30
    本标准用词说明56
    引用标准名录57
    附:条文说明59




    Revit教程:“视图名称”与“图纸上标题”的区别

     “视图名称”与“图纸上标题”的区别

    问题:如何区分“视图名称”与“图纸上的标题”的区别?

    (1)“视图名称”指的是视图的命名,它显示在左面的“项目浏览器”中,如图1所示。

    图-1

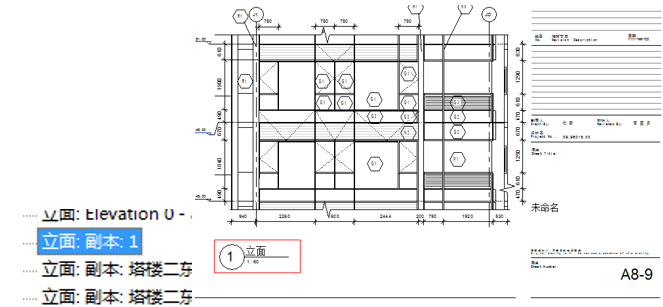

    (2)如果将视图拖拽到图纸上后,在未做任何改动的情况下图纸上显示的标题和视图原有的“视图名称”是相同的,如图2所示。

    图-2

    (3)点击视图名称在“属性”中将“视图名称”改为“立面”,那么项目浏览器中相应的视图名称也发生改变,如图3所示。

    图-3

    (4)此外更改图纸上的标题,左面项目浏览器中相应视图名称不发生变化,但图纸上的标题发生改变,如图4所示。

    图-4

    (5)“视图名称”具有唯一性,也就是说不能有两个相同的视图名称,而不同视图的“图纸上的标题”可以相同也可以不同。

    (6)在图纸A5-115和图纸A5-110中,两个不同的视图显示了相同的名称“立面 ELEVATION” ,如图5所示。

    图-5




    看这里!工程结算失真的真正原因和审核要点

    工程结算失真的8个真正原因

    工程结算送审的结算中,常发现有工程结算多报的现象产生,认真分析结算“失真”的原因有以下几点:

    1、联系单盲目签证,事后补签,签证表述不清、准确度不够及时间性不强。

    由于我国目前采取的是计量(监理)与评价(决算)分离的工程监管模式。搞决算审核工作的工程师施工时一般不到现场,决算审核时工程量的依据主要就是施工图和监理签证。这就为施工环节(尤其是隐蔽工程)偷工减料提供了可能。现场监理人员对管理和有关规定掌握不够,对不应该签证的项目盲目签证。有的签证由施工单位填写,不认真核实就签字盖章;施工单位在签证上巧立名目,弄虚作假,以少报多,蒙哄欺骗,遇到问题不及时办理签证,决算时搞突击,互相扯皮推卸责任;有的施工单位为了中标,报价很低,为了保住自己的利润对包干工程偷工减料,对非包干工程进行大量的施工签证,施工现场的乱签证,扰乱了市场正常秩序。

    2、工程量计算方面。

    工程量的计算是依据竣工图纸、设计变更联系单和国家统一规定的计算规则来编制的,是结算编制的基础。工程量计算误差主要包括在定额中子目录再次计算、计算单位不一致而造成工程量的小数点错位及计算错误。

    3、套用定额方面。

    对定额中的缺项套用子目或换算的理解有出入、忽略定额综合解释,不换算系数、高套定额。

    4、材料价格方面。

    主材的型号、材质在设计中不明确;除去规定的材料价格外,还有大部分采用的是市场价,这也影响了结算的造价。

    5、费用计算方面。

    不按合同要求套用费用定额。根据工程类别划分,三类工程却高套用二类工程。工程没有达到约定的文明施工程度却按约定计算文明施工增加费。在县城(镇)的工程税金的却套用市区的费率等。

    6、极少数的结算编制人员业务水平不过关,以致计算”失真”。

    7、建设单位在发包合同及现场签证中用词不严谨而导致结算与实际有出入。

    8、施工单位顾虑结算卡得太紧。

    送审结算是建设单位委托中介机构审核的,建设单位的主观愿望是核减核增的额度来支付业务费,这自然形成施工单位加大水分多报的可能。

    常见的有:

    巧立名目,高套定额。

    ①把定额中已综合考虑并包含在综合单价里的内容单独列项。

    例如:挖土方已按照工程量套用定额计价,有的施工单位又把挖掘机台班单独列项计算;

    ②把费率中包含的内容另外列项计算,例如综合费率中已包含冬雨季施工增加费,有的又把雨季抽水费另计;

    ③利用定额单价的换算抬高项目单价。

    虚设费用。

    有的工程在实施过程中没有使用大型机械和特种机械,但竣工决算中却列入了夜间施工增加费、赶工措施费等。

    提高计费标准,扩大取费范围。

    工程结算审核的10大要点

    1、做好结算审核的准备工作

    首先,应要求承包商或指定分包或供应商在递交结算供审核时,附上结算价款不再调整的承诺。

    其次,应详细审核项目或分项的合同文本,了解合同范围、与其他承包商之间的界面划分和计价模式等。

    再次,应检查竣工资料的完整性和准确性,特别是设计变更内容是否完整体现在竣工图纸上。

    最后,应及时与工程管理部、现场监理联系、交流,以充分了解项目或分项工程的现场情况,利于结算审核工作的完整性。

    此外,计划编制也很重要,以XX为例,XX成本控制中心根据总工室施工图的出图时间制定各项目的编制计划;成本控制中心根据工程管理中心提供结算资料时间编制项目结算审核计划;成本控制中心按承包商上报结算时间编制工程结算审核计划。

    2、审核建筑面积

    一方面,应关注设计变更可能引起的建筑面积调整,提醒造价咨询公司注意施工图纸与实际的建筑面积差异,必要时与或造价咨询公司或承包商计算的面积逐层进行对比。

    另一方面,若建筑面积与结算不同,要求各方就面积差异取得一致;如建筑面积有调整,应及时检查机电结算相关数据。

    3、审核结算资料

    以XX为例,结算资料除了通用要求外,还有个性化要求:

    土方工程结算上,须提供经过甲方现场工程师、造价工程师、监理工程师及施工单位四方共同确认的交付场地标高图和完成面标高图。标高图中必须有明确的边界线/放坡/工作面等实际情况(合同中约定不计放坡/工作面的除外,须划分详细的方格网计算图(10×10)及相关的计算书;

    桩基工程结算上,桩基工程打桩原始现场记录,包括桩号/桩规格/现状土标高/桩顶设计标高/送桩长度等,须有甲方 现场工程师、造价工程师、监理工程师及施工单位四方共同的签字确认;

    部品工程结算上,施工单位必须做出详细的竣工图纸供工程管理中心现场工程师、总工室设计师核对后确认,并提交 招标图纸及变更签证作为结算依据,以便对照;

    园建/绿化工程类结算上,结算资料在报送甲方工程管理中心工程师之前须经过园建/绿化相关工程师的确认,并由园建/绿化 工程师签注结算核实意见;

    样板房工程上,样板房工程由工程管理中心工程师接管相应的结算资料交接工作;需提供通过验收意见的样板房现状说明书及其附表;在招标时主材价为暂定的,须由成本控制中心按设计要求确认相应的主材价格。

    材料设备类结算上,须提供经供货方/监理(无监理的情况除外)/总包/甲方四方签字核实的《材料设备验收单》和配套的《材料设备价格清单》原件作为结算依据。

    4、检查多计项

    结算出现多计项的错误,通常是由于设计或竣工图纸所表述的内容超过标段或承包合同范围;或是承包合同约定的工程量计算规则与常规的认识不同。

    所以,在具体检查结算前,应仔细阅读承包合同(或按常规假定标段划分)和工程量计算规则,确保结算内容与承包合同所述内容以及计算规则相一致。

    常见的多计项包括但不限于如下6种:

    一是已约定需含在钢筋单价或措施项目中的大底板架立筋;

    二是已约定需含在土方开挖单价中的1m&p3;内的砼块料;

    三是墙地面内粉刷、洗手间防水层等,这是土建总包与二次装修分包工作界面;

    四是排管排线、开关插座、空调风口、冷热给水排管、弱电排管排线等,这是机电与二次装修分包工作界面;

    五是穿管、预埋件、设备基础,这是土建总包与机电分包的配合界面;

    六是土建总包与幕墙分包的配合界面的预埋件。

    5、做好价格复核

    一是审核单价。

    首先,审核竣工结算所列各分项工程单价是否符合承包合同约定的单价,包括合同单价或定额单价,其名称、规格、计量单位和所包含的工程内容是否与合同或单价估价表相一致。

    其次,单价换算首先要审查换算的分项工程是不是合同或定额中允许换算的,再审查换算是否正确。

    再次,补充合同单价或定额及单位估价表,要审查补充定额的编制是否符合编制原则,单位估价表计算是否正确。

    二是审核取费标准。

    若采用定额计价,根据竣工结算时间,取费用发生时所执行的定额及与定额相对应配套的取费标准。

    应注意建筑工程类别划分是否与工程性质及规定指标相符,有无高套取费标准;各项取费的计取基数是否符合有关规定;有无规定之外的取费等;对于人工单价、开办费、管理费率、利润让利等情况需按承包合同的约定执行。

    三是审核甲供料扣款及核销。

    若项目或各分项工程中部分采用甲供料,则采用定额计价时,需在税后扣回甲供料定额预算价格;若甲方供应数量与工程实际用量存在差异,需进行材料核销,超供部分应按供应价扣回。

    四是审核甲方代缴代扣。

    项目或各分项工程中,如果存在甲方代缴代扣项目的工程水电费等,审核人应进行费用清算。

    五是审核合同约定的奖罚款。

    项目或各分项工程中,若依据合同约定,存在各类奖罚款的如质量、工期等,应进行此项费用清算。

    此外,根据合同约定,应对项目或分项工程保修金进行计算并预留,所有结算在三方签字盖章前必须经算数核对。

    6、审核工程量

    同步或交叉复核工程量可用以下5种方法:

    一是利用统计数据及经验,对主要工程量每平米含量先进行一次初步核准,以确定是否在合理区间内。

    二是利用统筹法审核平面如建筑面积与楼板、装饰面层、天棚、吊平顶,以及垂直面如外立面与其饰面、窗、阳台、幕墙、外脚手、外立面或平面系数等相关数据的合理性、正确性。

    三是逐层或选择典型楼层如地库、裙房、标准层、屋面层,复核柱、梁、楼板、剪力墙之砼、钢筋含量指标的合理性。

    四是抽查或典型柱网结构的砼含量和钢筋含量。

    五是定期或不定期对工程量进行百分百计算复核。

    7、审核时点

    对总包结算的审核,可与造价咨询单位同步进行;对指定分包或供应合同的结算审核,可安排在造价咨询单位递交初步审核意见之后。

    以XX对审核时间的要求为例:

    委托咨询公司进行审计的,1000万元以下的项目审计原则上出具初步审计报告的时间不得超过20天,1000万元以上的项目出具初步审计报告的时间不得超过30天,特殊情况下不得超 过45天。

    成本控制中心每次受到施工单位的反馈意见后回复时间:10万元以下的2天内,10万元~50万元的3天内,50万元以上的5天内。

    集团财务管理中心的复核时间为,自结算资料齐全之日起,一般复核5天内,全面复核时间为,50万元内的10天内,50万元以上的及主体、市政配套、园建工程为25天内。

    以上未按时限完成的(因被审计单位自身造成的延误除外),每延迟一天扣罚责任部门总监50元。

    8、发挥造价咨询单位作用

    对造价咨询单位要有所要求,例如要求其提供计算底稿,并将上述检查结果与之交流沟通,要求其根据甲方审核意见与承包商进一步洽商。

    在委托造价咨询公司时,恒大的成本控制中心对编制预结算的咨询单位进行考察、筛选,确定委托对象后报成本分管领导审核、总经理审批确定;成本控制中心负责与被委托方签订详细的预结算编审的造价咨询委托合同;成本控制中心负责跟踪、了解造价咨询机构的编制或审核情况,督促咨询机构履行造价咨询委托合同,审查咨询机构的编制结果。

    按XX的相关规定,委托工程造价咨询公司审计结算,咨询费用应按如下标准进行控制:

    工程造价500万元以内的,咨询费率应控制在3~8‰以内,500万元以上的咨询费率应控制在2~6‰以内。

    单独安装工程结算审计可在上述基础之上适当增加0.5~1‰,如果咨询公司最终审计报告质量控制在公司规定的误差率范围之内(初审误差率应控制在3%以内,复审误差率应控制在1%以内),咨询公司年度咨询费收费低于上述最低费率计算的费用时,成本管理中心可以按最低咨询费率计算补偿给咨询公司,以确保咨询公司工作积极性。

    最高咨询费不高于上述规定的最高咨询费率计算的咨询费,计费基数均以定案造价计算,必须在咨询合同中做出规定,确定上述计费基数时若原施工合同是总价合同,原合同总价不应计算在计费基数之内。

    结算咨询合同中必须规定公司有权对咨询单位的初审金额另行委托其他单位或自行组织人员进行复审,如复审核减率超过2%但未超过3%(含3%),公司只按结算审计费70%支付审计费,另外咨询单位还要承担复审的审计费用(复审审计费按复审核定工程造价的1‰收取基本审计费,核减额提成按核减额的5%计算),公司有权直接从应付咨询单位的审计费用中扣除。如复审核减率超过3%,则公司不支付任何审计费用给咨询单位,已预付的审计费由咨询单位退回。

    工程造价审计咨询合同必须采用公司相应合同范本。

    所有涉及需要办理工程结算的承包合同中必须明确规定:

    承包方提供的结算必须实事求是,如实依据合同规定计算,如果乙方虚报夸大结算金额,计算误差率超过5%,超过部分审计费由承包承担,审计费按核减额乘以4%计算,由公司直接从工程结算款中扣除,上述误差率定义为:(乙方送审金额­最后审计定案金额)÷最终审计定案金额×100%)。

    所有涉及需要办理现场工程经济签证与设计变更签证的合同中必须明确规定:

    签证单中的预算书的内容必须完整、准确,承包方上报的补充预算额,不得高出公司审定后的金额的10%,否则,公司将收取超出部分的10%的违约金,在结算工程总价款中扣除,并降低承包方在公司承建商评估体系的排名。

    9、选好设计单位,提高出图深度和质量

    以XX的图纸要求及台帐管理为例:

    第一,XX总工室向成本控制中心提供设计图纸(白图),成本控制中心须办理签收登记手续,建立设计图纸收发台帐。

    第二,设计图纸须明确工程所属板块、工程所在地、单位工程名称和编码;项目当期(区)的户型、栋数。

    第三,设计图纸须尺寸清晰、准确,有详细的设备材料的规格型号和标准。如带装修的,需有明确的装修 标准,须明确产品档次、规格、型号,如使用套图的,需说明套图对象与变化情况。

    第四,预算编制过程发生设计图纸澄清、变更修改、调整,由设计代表书面回复工程成本控制中心或在计 算图纸上标注、签名;有关问题由总工室、成本控制中心以业务联系单形式交流完成。设计回复时间不列入预算编制时间内。

    第五,资料员发现存在图纸不齐,不具备预算编制条件,可拒绝收图。

    第六,凡总工室给成本控制中心的设计图纸及相关资料,成本控制中心必须保存完整,直到工程全部竣工结算完成为止,并在本部门资料员处存档至少保存到项目工程全部办完竣工结算后 5 年以上。

    此外,对于审核方而言,还要加强项目开发的计划和节奏,重视、强化招标采购的策划工作,确保招标采购工作的合理时间;加强、细化回标分析及询标、确认工作,减少、避免合同争议的重复发生;加强合同管理、工程记录及档案管理;加强对投资监理的事前指导、过程管理、事后考核。

    10、结算过程其他注意事项

    结算的工程量以竣工图为准,竣工图不清之处,预算人员要得到工程管理中心的确认或到工地现 场进行实地测量;尤其对图纸未标注、无特别要求,现场实际施工又提高标准的项目一定要有现场工程师文件确认并符合工程合同要求后才能给予按实结算。

    结算单价在合同中有规定的,则按合同规定执行;结算单价在合同中未规定的则参照定额和市场合理低价进行确定;

    扣除甲供、三方供货材料、设备的多用材料费(实际领用甲方材料数量减结算用量的差量乘甲方 供应材料超量扣款单价)。同时,要对甲供材料、设备的多领和少领数量也应引起足够重视;多领和少领数量要与现场工程师一起核对确认,并要对其少领和多领原因进行分析,通过分析,进一步验证结算数量的正确性。材料价差严格按材料限价调整。

    按承包合同确定的结算方式确定结算总价,在初审结算书、与承包方核对时依据合同,进行甲供材料、配合管理费及责任扣款等费用的确认、扣除;

    预算编制中,因、现场实际标高没能及时提供,造成未按施工组织设计、现场实际 标高计算项目和工程量的,成本控制中心结算中一定要要求工程管理中心提供施工组织设计、现 场实际标高,对原预算做出相应调整。

    同一工程,若有两次以上结算或签订两份以上合同产生两份以上结算时,在分次结算中要注意之前结算与之后结算的工程量衔接,之前结算一定要用文字或图示标(说)明已结范围和位置,之后结算要在结算前先核对之前各结算书已结时间段、位置和范围,避免重复。要求现场工程师在向成本控制中心报送资料中定要注明每次结算的实际施工位置或距离。




    模拟清单招标在EPC项目中的应用

    近年成都越来越多的政府融资平台公司(简称平台公司)项目采用EPC模式招标。结合大型开发商早已广泛使用的模拟清单招标方式,国有投资项目的基于施工图的工程量清单招标方式,以及费率报价招标方式的特点,形成了一种具有地方特色的EPC项目模拟清单招标方式。本文介绍了此种模拟清单招标方式的优点、缺点、大致流程、如何编制和应用。


    0 引言EPC是指公司受业主委托,按照合同约定对工程建设项目的设计、采购、施工、试运行等实行全过程或若干阶段的承包。对于平台公司来说由于EPC项目具有招标时间短、成本管理容易、成本管理风险小等优点,越来越受到平台公司的青睐。

    但是平台公司的EPC项目由于必须接受政府审计部门的监管,工期紧的大型项目,由于需要采用边设计边施工的方式加快建设进度,招标时的设计不完备,导致不便于采用总价包干的合同,只能采用固定单价合同。因而参考大型开发商常用的模拟清单招标,目前正成为主流的EPC项目招标方式。

    1 模拟清单的优点

    本清单是结合开发商模拟清单招标、施工图清单招标、费率报价招标三种不同的清单形成的,所以理所当然的具有三者的一些独特优势。

    1.1和开发商模拟清单招标、费率报价招标一样,能在只有方案图、甚至只有概念图的时候快速的确定实施单位。极大的减少了项目前期时间。

    1.2和施工图清单招标一样,利用清单计价的优势,确定清单子目的综合单价和主要材料设备单价,可以通过适当的项目特征和编制说明来规避一些容易后期扯皮的事,减少后期造价管理的工作量,且提高结算效率。

    1.3相比施工图清单招标,在编制清单的时候,由于没有图纸工程量计算环节,可以把工作重心放在清单开项、组价,以及清单编制说明上来,有利于提高清单质量,一定程度上降低不平衡报价的机会。

    1.4相比费率报价招标,极大的减少了后期的认质认价的工作量。且用限额设计来进行总价控制就具有了可操作性。

    1.5相比起开发商模拟清单招标,采用国标规范编制的清单能满足现行的政府招投标流程和审计监管需要。

    1.6相比起施工图清单招标,由于是EPC模式,是设计施工总承包,因设计错误、疏漏引起的成本增加由总承包单位自行承担。极大的减少后期签证数量。

    2 模拟清单的缺点

    模拟清单对于清单编制单位的业务能力和业主单位的管理能力提出了更高的要求。

    2.1在清单编制阶段,由于没有施工图支撑,清单单价与总价没有关联性。可能会出现综合单价价格偏高,而总价偏低的情况,造成结算价超中标价。

    2.2在清单编制阶段,需要预估可能会用到的清单项,为了覆盖尽可能多的范围,减少清单缺项,就会造成清单项目非常多,这样又要确保每一项的综合单价都合理,在工程量清单和招标控制价编制审核时间不足时,更容易出现清单项目特征错误或组价错误。

    2.3在清单编制阶段,有一些专业因为本身参数千变万化,无法预先列项,比如弱电工程和配电箱。这样就会造成后期单独招标或者大规模认价的情况。

    2.4此模式在一定程度上限制了投标人自由报价的权力,且承担了控制价不合理低的风险。

    3 模拟清单招标的大致流程

    3.1由清单编制单位根据业主提供的EPC项目的方案图或者效果图和其他项目信息,按照编制一般施工图招标清单的方式,再结合相似工程尽量预估可能会用到的清单项目,确定分部分项清单和单价措施项目清单的开项和特征描述,计算招标控制价的相应单价。

    3.2同时分析大量相似工程的造价指标、考虑各种影响价格的因素,结合本工程的项目信息,确定项目控制价的总价措施费、其他项目、规费、总价。

    3.3根据已经确定的总价,结合项目信息,反扣填写模拟工程量,从而形成既有量也有价的已标价工程量清单。

    3.4编制控制价清单编制说明、招标清单编制说明。

    3.5投标人在投标的时候只报总价,然后根据公式:总体修正比例=((招标控制价总价-控制价中不可竞争费用)-(投标总价-控制价中不可竞争费用))/(招标控制价总价-控制价中不可竞争费用)×100%,控制价中不可竞争费用通常包含控制价中安文费、控制价中规费、控制价中暂列金等。在第一阶段清标的时候,按总体修正比例修正所有已标价清单中的分部分项和单价措施项目,以及除安文费以外的总价措施项目的综合单价从而形成中标综合单价。至于安文费、暂列金、规费、税率如何报价、如何结算可在编制说明结合现行标准、规范另外约定。

    3.6在签订施工合同的时候明确需进行限额设计,达到了总价控制的目的。

    3.7在施工图达到深度要求后,进行施工图预算编制,同时与投标价进行对比,如果出现预算价超投标价,甚至于超控制价的情况则调整设计,进行限额设计,控制造价。

    3.8施工图预算在各方核对完定稿后,根据施工图预算进行进度款支付和结算。

    4 模拟清单编制和运用的要点

    4.1 清单子目的确定

    模拟清单既要求列项包括的范围尽量的广,又需要保证各个列项的单价合理。要同时满足这两个要求是很困难的,列项的范围过于广后,会造成整个工程的项目非常多,经常一个EPC项目的模拟清单所有不重复的项目加一起能达到几千项。由于项目如此之多,造成了很难保证每一条项目的价格都合理。

    (1)对于编制单位,就需要具有很高的技术积累,在日常工作中多积累不同项目的模拟清单,并根据工程的实施过程中发现的问题,及时更新维护公用模拟清单。从零开始编制一个模拟清单的工作量并不一定低于编制一个施工图招标清单。

    (2)对于业主,可以让方案设计单位提供各个专业的拟用措施表、拟用材料表,特别是要体现拟采用的新工艺、新材料,来让编制单位在编制模拟清单的时候更有目的性,且同时可以一定程度约束之后施工图设计阶段的设计单位对于措施、材料选用。同时向实施部门、设计部门、实际使用单位或者运营部门索要品牌表、技术要求、特殊的需求等约束信息。

    (3)在设计提供的资料基础上,在列项的时候适当放大列项区间。比如设计提供的材料表中有:闸阀DN100、闸阀DN150两种材料,在列项的时候可以增加闸阀DN50、闸阀DN65、闸阀DN125、闸阀DN200等。

    (4)还可以对于定额进行一些简化后列项,比如风管,定额是根据材质、截面形状、周长、风管厚度来划分的。在编制模拟清单的时候可以简化为根据材质、周长来列项,截面形状和风管就综合考虑,这样可以大幅的降低清单项目数量,提高清单的可维护性,

    例如:镀锌钢板风管周长≤800mm;镀锌钢板风管 800mm<周长≤2000mm;镀锌钢板风管 2000mm<周长≤4000mm;镀锌钢板风管 4000mm<周长≤6000mm。简化的原则是让价格影响小的因数综合考虑。

    4.2 编制范围的确定

    在编制的前期阶段就应该确定编制范围,主要是如何划分单项工程、单位工程,并确定哪些是EPC招标范围、哪些是业主直接发包的、哪些是专业工程暂估价,建立清单编制和指标分析表的框架,做到不重不漏。

    4.3 总价的确定

    由于没有施工图,模拟清单的总价,通常是根据相似工程的指标确定的,这还是需要编制单位具有很高的技术积累,合理的确定造价指标是重点也是难点。这里的总价一定能分解,需要形成详细的指标表,为后续的限额设计提供依据。

    4.4 清单编制说明的编写

    清单编制说明分为招标清单编制说明和招标控制价编制说明。一般来说,招标清单编制说明更重要,主要精力也应该放在这个上面。清单编制说明,主要由以下几条构成:

    (1)工程概况

    (2)工程招标和分包范围

    (3)清单编制依据

    (4)工程相关的施工和验收规范工程质量、材料、施工等的要求

    (5)投标报价说明

    (6)可调材料调差、政策性调整及新增变更处理

    (7)投标报价注意事项

    由于是EPC招标,很多合同条款,特别是涉及造价的条款都是以招标清单编制说明为依据来拟定。这也是今后实现合理的造价控制的重要保障。其中投标报价说明需要明确如何报价、如何清标、如何确定施工图预算、专业工程暂估价如何计价,还有如何期中支付、如何结算等。而投标报价注意事项主要是明示各种涉及造价的相关风险及明确相应的风险由谁承担。主要目的还是规避甲方的风险,同时提高清单在造价管理时的可操作性。

    4.5 清单的审核

    单价合理是总价可控的必要条件之一,不但编制单位内部需要对于清单单价认真复核,建设单位最好也应组织专业人员对于单价的合理性进行实质性审查。

    4.6 设计变更管理

    设计合理也是总价可控的必要条件之一,在实施过程中,业主需要加强对于设计变更的管理,严格按照招标时的技术标准和要求进行设计。特别设计突破原方案设计,或者最新版比起之前各个版本的图纸有重大变化,必须提供合理的理由,且通过甲方的技术审核和造价管理单位的造价审核后才能执行。以防止EPC单位有意修改设计,形成需重新组价项目和需认质核价的新材料设备,提高结算价。

    4.7 注重限额设计

    限额设计是总价控制的主要手段,由于EPC工程是边设计边施工,因此所有的限额设计手段只能针对未施工部分,所以对于过控单位的清标的时效性有很高的要求,大型项目可以进行多次分阶段清标,一旦发现清标结果相比控制指标有大的偏差应当及时给业主预警,从而组织各方进行限额设计。

    5 结语

    此种模拟清单招标方式是顺应时势而生,既有很多优点也有很多缺点。要运用好模拟清单,对于清单编制单位提出更高的要求。模拟清单编制人员不但要有较高的造价专业知识和技能,还应有较高的设计和施工的专业知识和技能,从而确保能在较短的时间内,编制出高质量的模拟清单,真正实现加快建设进度、合理确定工程造价的目标。

    另一方面,此种模拟清单对于业主也提出了更高的要求,协调内部的造价部、设计部、工程部等有关部门人员,编制完善的招标人技术标准和要求,并与模拟清单编制单位一道,合理确定模拟清单的清单项目和项目特征,使两者保持一致,以提高模拟清单的适用性。在实施过程中,需要对于设计提供的各个专业的图纸以及各个版本的图纸是否合乎招标文件中的技术标准和要求进行实质性审核。




    工程造价追加的潜规则

    核心提示:一些施工企业在经过残酷压价,低价中标后,在工程施工过程中,往往采取一些不正当的手段,与建设单位或设计单位沟通,利用签证单填写等过程,通过变更设计增加项目或提高价格等手段,来保证其微薄的利润。

    工程施工过程中往往会发生设计变更、进度加快、标准提高、施工条件、材料价格等变化,从而影响工期和造价。一些施工企业在经过残酷压价,低价中标后,正是利用设计变更、工程签证这些环节的漏洞,往往采取一些不正当的手段,增强填写签证单的有效性,使签证成果得到合理的固定,并通过变更设计增加项目或提高价格等手段,来保证其利润。

    1、利用签证可信度转变签证主体

    工程签证是工程承发包双方在施工过程中按合同约定对支付各种费用——施工过程发生的与设计图、施工方案、施工预算项目或工程量不相符,需调整工程造价的、顺延工期、赔偿损失所达成的双方意思表示一致的补充协议,互相书面确认的签证即可成为工程结算或最终结算增减工程造价的凭据。

    工程施工过程发生的签证主要有三类:设计修改变更通知单、现场经济签证和工程联系单。这三类签证的内容、主体(出具人)和客体(使用人)都不一样,其所起的作用和目的也不一样,而在结算时的重要程度(可信度)更不一样。

    目前设计单位、建设单位出具的手续在工程结算审价时可信度要高于施工单位发起出具的手续。现场经济签证多为施工单位发起申请,由于利用签证多结工程款的做法较普遍,现场经济签证的信任度较低。因而,施工企业为了保证其利润,就要想方设法将签证变成由设计单位签发的设计修改变更通知单,实在不行也要成为建设单位签发的工程联系单,最后才是现场经济签证。

    2、增强签证单有效性固定签证成果

    在填写签证单时,施工单位总要使所签内容尽量明确,能确定价格最好。这样竣工结算时,建设单位审减的空间就大大减少,施工单位的签证成果就能得到有效固定。

    施工企业填写签证时按以下优先次序确定填写内容。能够直接签总价的就不签单价;能够直接签单价的就不签工程量;能够直接签结果(包括直接签工程量)的就不签事实;能够签文字形式的就不附图(草图、示意图)。

    施工企业按有利于计价、方便结算的原则填写涉及费用的签证。如果有签证结算协议,填到内容与协议约定计价口径一致;如无签证协议,按原合同计价条款或参考原协议计价方式计价。再有,签证方式要尽量围绕计价依据(如定额)的计算规则办理。

    根据不同合同类型签证内容,施工企业尽量有针对性地细化填写。可调价格合同至少要签到量;固定单价合同至少要签到量、单价;固定总价合同至少要签到量、价、费;成本加酬金合同至少要签到工、料(材料规格要注明)、机(机械台班配合人工问题)、费。能附图的尽量附图。另外签证中还要注明列入税前造价或税后造价。

    3、利用变更设计增加项目或提高价格等手段

    3.1、利用设计变更创利的手段

    施工单位除按合同规定、设计要求进行正常工程施工外,利用招标时所发现的招标文件、设计图纸中的缺陷以及投标技巧,通过设计变更达到增加利润的目的。设计变更,特别是有利于施工单位的设计变更,是当前施工企业创利的重要手段。

    3.1.1、当结构的某些主要部位已设计,其辅助性结构或某些分项工程的设计注明由施工企业设计、设计单位认可的情况,如大型结构的预埋件、构造配筋、加固方案等,这相当于帮设计单位干活,自然是施工企业创利的最佳机会。

    3.1.2、当设计要求与施工企业已熟悉的施工工法不一样时,施工企业会想办法让设计改变工法,采用省时省工省机械、有利于施工企业创利的工法。如在短肢剪力墙中用大钢模施工代替组合钢模施工。

    3.1.3、申请变更设计图中既难做又不值钱(或报价低)的项目,相应地增加报价高的工程量,如去掉檐廊装饰,增加基础深度、桩布置密度、梁柱截面尺寸配筋等。

    3.1.4、让设计单位将规范(或定额中)已包含在工程项目中的附加工作内容,写入设计结构要求中作为强制要求,如灌注混凝土桩要超灌1m,地下结构必须外放 20cm等。实例1:某工程设计交底时要求钻孔灌注桩超灌1.5m,入岩0.6 m,施工企业投标报价为综合单价,当地定额中钻孔灌注桩工程量规定为设计桩长另加一个桩径,已考虑了超灌的素砼因素。施工企业按设计要求地下室基础超灌高度的1.5m另行计算,增加费用。

    3.1.5、为赶工期而提高混凝土强度等级,施工企业要让设计出变更通知,说明是为了满足工程施工要求而提高等。实例2:某工程设计为100mm厚钢筋混凝土楼板,已能满足荷载要求,现施工企业提出水电埋管难度较大,为便于施工,要求设计变更为120mm厚楼板;原设计为C25级混凝土,施工企业为提前拆模加快进度,要求改用C30级混凝土。设计单位仅从设计角度考虑,同意将板厚100mm改为120mm 厚,C25改用C30.建设单位认为设计已认可不会有问题,也表示签章。这样其楼板增厚20mm和C30与C25级混凝土的差价均由建设单位承担,工程造价无形提高。施工单位也达到了创利目的。其实楼板增厚20mm和改用C30级混凝土的问题属于施工组织设计中技术措施,有经验的施工单位都有办法处理此事,改厚楼板或代用高级别混凝土,其差价一般由施工单位自行消化,不予调整。可让设计出变更通知,此费用就合理地转嫁至建设单位。

    3.2、利用工程联系单创利的手段

    工程联系单是建设单位与施工企业对某一施工环节技术要求或具体施工方法进行联系确定的一种方式,是施工组织设计方案的具体化和有效补充,因其有时涉及的价款数额较大,在工程参与各方(建设单位、施工企业、监理单位等)联系工作事宜时使用,其较其它指令形式缓和,易于被对方接受。常见的有设计联系单、工程联系单两种。其传递流程有两种:建设单位→监理单位→施工企业;施工企业→建设单位→监理单位→施工企业。

    施工企业利用一些建设单位签发和管理不规范,如有些建设单位对建设单位代表授权过大、没有切实可行的内控程序逐级请示领导审批、建设单位代表缺乏签证价款控制的意识和素质不高、对签证工作既不负责任等,常采用后一种传递流程主动沟通,利用其在专业技术上的优势,迷惑建设单位,增加工程造价。

    4、增加现场经济签证,合理加大工程量

    施工企业一般通过研究合同的细节,熟悉合同单价或当地定额及有关文件的详细内容,善打“擦边球”,将在施工现场即将发生或已经发生,而在合同条款以及定额文件中没有明确规定的内容,及时以签证形式和建设单位、监理人员交换意见,利用建设单位代表不了解工程结算方面的知识来达到虚报、多报工程量而增加造价的目的。

    常见的增加现场经济签证现象。在施工中施工企业以各种理由,采用洽商签证的方法想尽办法增加造价来提高利润。现场经济签证其涉及面广,项目繁多复杂,这为施工企业增加现场经济签证提供了机会。

    4.1、现场经济签证不规范,有些建设单位代表接受施工企业施予“恩惠”,高估冒算,巧立名目,弄虚作假,增加现场经济签证。

    4.2、不及时签证,事隔多日才补办签证,导致现场签证内容与实际不符。有些施工企业任意把完成工程量的时间往后推,在签证日期上做文章,利用在建筑工程结算中不同时期完成的工作量其材料价差和人工费的调整的不同,争取得到更多的利润。如,某工程对镀锌钢管价格的确认,既没有标明签署时间,也没有施工发生的时间。按照当地造价信息公布的市场指导价,一、二月份DN20镀锌钢管单价与三、四月份的单价相差额150元。合同约定竣工结算时此材料按公布的市场指导价执行,施工企业取三、四月份的镀锌钢管单价增加了价款。

    4.3、未经设计人员同意而签证提高用料要求,增加签证价款。例如,某大楼施工图设计要求基坑用素土回填,施工时分A、B两区施工,B区先完成地下室施工,施工企业提出为保证A区开挖安全,在A、B公共边B区侧基坑回填2:8砂石,仅此项签证就比用外购土回填增加签证价款30万元。

    4.4、施工企业对同一工程内容签证重复。尤其在修改或挖运土方的工程中较为多见。

    4.5、在施工过程中,经常会出现一些无法计算工程量或某些特殊的项目,往往以双方商定的具体金额来签证解决,这是允许的,但只能作为独立费。而有些施工企业往往在签证单最后写上一句:“……列入直接费。”建设单位代表又不理解直接费与独立费的不同(前者可以参加取费,后者只能收取税金),于是签字认可。

    加大工程量签证的手段。当某些合同外工程急需处理时,施工单位往往添油加醋,夸大事实,并要求签证;当处理一些复杂、耗时较长的合同外工程时,施工企业经常请建设单位代表、监理人员去现场观看,等时过境迁(一般不超过签证时效)他们只记事情不记尺寸时,再去签证;对某些非关键部位但影响交通等的工程,故意拖时完成,建设单位为了要求施工单位尽快完工,腾出交通通道,通常会要求施工单位赶工,这样施工单位就可以赚取建设单位部分赶工措施费;地下障碍物以及建好需拆除的临时工程,施工单位等拆除后再签证;施工过程中发生的材料代用情况下,施工企业办理材料代用单时内容不明确,没有详图或具体使用部位,而只是增加材料用量的签证。

    以上就施工企业在设计变更和工程签证中的一些创利手段作了概括。从施工企业而言,由于招标时压价太多,不这么做也许就会亏损,但这些做法毕竟是不正当的,有损企业诚信,不利于建筑行业的正常发展。要改变这种状况,还需要从源头上规范招投标行为,这应该引起相关部门的高度重视。




    施工单位抬高工程造价六大手段,全是审计要点

    建筑安装工程造价审计也是降低工程造价、节约建设成本、提高经济效益、预防腐败的重要手段。

    然而,建筑安装工程造价审计较一般的财务收支审计有较大的不同,涉及工程项目勘察设计、招标投标、合同、质量和进度控制、计量支付等工程项目现场管理的各个环节,专业性强、面对情况复杂、所需的审核的资料多、问题争议性大,任务极为艰巨,要在有限的审计时间内对建筑安装工程费用的真实性和合法性进行全面的造价审计难度极高。

    因此,重点突出、方法得当是工程造价审计成败的关键。

    看懂建筑施工图纸是做好预算的前提,必须认认真真一处不落的把图纸看完,做到对每一条信息都了如指掌。待你看完图纸弄清楚后就能做出一套完整的工程预算书啦~

    增加工程造价的原因

    承包单位为了中标,在投标时往往对工期、质量等各项承包义务做出高标准承诺,且在投标报价时一般采取低价竞标的策略,而在履行合同时,又千方百计通过补充补偿协议、工程变更、索赔等方式,尽可能地向业主转嫁风险,争取更多利益。由于业主和监理单位履职不到位、造价管理经验不足,造成工程造价增加。根据近几年来的工程造价审计实践经验来看,未严格履行合同约定而违规增加工程造价的问题,是目前工程结算中情况最为普遍,且对工程造价的影响也最大。

    1. 违背原合同实质性条款签订补充协议,增加工程造价

    承包单位为了中标,往往在投标文件中针对施工管理各个环节、施工风险和交付的建筑产品做出各种承诺。然而部分项目在实施过程中,业主为了其方便管理,忽视上述承诺,在未提高标准的情况下,另行签订各种目标和质量管理等补充协议,以奖金的形式增加工程造价。

    如某工程承包单位在在投标文件中对具体完工时间、质量要求、优良率、施工现场安全文明管理均作出了详细承诺,而在施工时,业主又就上述承包单位应履行的合同义务签订各种形式的目标、质量、安全文明管理补充协议,约定发放各种形式奖金,违背原合同实质性条款增加工程造价。

    2. 不严格履行合同专用条款,按通用条款进行结算,增加工程造价

    国家针对不同行业工程项目,发布了合同范本,制订了合同通用条款。而部分项目在签订合同时,根据项目自身特点,通过合同专用条款的约定,对合同范本中的通用条款进行了修改,而项目结算时却未依据专用条款、仍沿用通用条款的约定进行结算。

    如某行业通用条款规定,工程主要材料依据国家公布的物价指数及不同分部分项工程权重按照指数法结算价差,而该项目专用条款对上述规定进行了修改,约定除属政策性价格调整的材料外,其他材料的价格一律不予以调整,材料价格上涨的风险由承包单位在投标报价中考虑,但该项目在结算时,却对所有主要材料均进行了价格调差,违反合同约定增加工程造价。

    3.通过工程变更和索赔,将应由承包单位承担风险转嫁给业主承担

    通常承包合同的技术条款和商务条款对各个工程清单子项的施工流程、措施、工艺标准及相关施工规范依据等均有明确的约定,并明确约定相关费用应包含在投标报价中。然而在实施过程中,承包单位以各种理由,提出各种变更和索赔,规避其合同义务,增加工程造价。

    如某工程技术条款中明确规定了大体积混凝土必须采取的各种降温措施,商务条款也明确规定这些措施引起的各项费用应包含在投标报价中。然而承包单位以其投标报价未考虑混凝土冷却费用,而要求变更增加通水冷却设施及费用,不合理增加工程造价。



     4.承包单位未充分履行合同义务,工程损失由业主承担,增加工程造价

    一般根据合同约定,承包单位交付合规和优良的建筑产品是其应尽的合同义务。但施工过程中,由于施工管理不到位部分分部工程出现质量问题,而对这些质量问题的进行后续处理的费用往往金额较大,部分业主简化管理,未对承包单位进行反索赔,甚至补偿相关费用。

    如某工程在施工工程过程中,由于施工工艺及管理不到位,造成主体工程出现裂缝,业主无视合同价款中包含了所有工程完建、检测、维护和修补缺陷等费用的合同约定,补偿承包单位裂缝修复费用,不合理增加工程造价。

    5.变更单价不依据合同条款约定原则确定,增加工程造价

    承包合同中有关工程清单单价变更均有明确的规定,一般约定:工程量清单中有适用于变更的清单子项时,应采用该子项的单价;工程量清单中无适用于变更的清单子项时,则在合理的范围内参考类似子项的单价或合价作为变更估价的基础,由监理单位与承包单位协商确定变更后的单价或合价;工程量清单中无类似子项可供参考,则由监理单位业主和承包单位协商确定新的单价或合价。由于监理单位把关不严,有些变更单价未严格依据上述原则组价,增加工程造价。

    如某工程设计变更增加不锈钢爬梯,其变更单价未参考工程量清单中的类似项目确定,而是根据定额重新确定,增加工程造价。



    6.工程量计量原则违法合同约定,增加工程造价

    国家重点建设项目在工程承包合同的技术和商务条款中,一般对各个工程量清单子目的计量原则都做出了明确的规定。通常按月或按季对工程量进行计量,项目完工后,对清单子目工程量汇总统计、并经过一定程序的审核后进行合同结算。上述计量工作,通常由施工单位上报工程量,监理单位根据旁站监理验收和现场签证资料进行审核。但由于部分监理单位员未认真履职,造成部分工程量计量原则未严格执行。

    如某工程合同明确规定,土石方工程要求严格按照设计图纸施工,超出设计挖方线的挖方及填方工程量不予以计量,承包单位的投标报价应充分考虑超挖风险,而该项目实际计量时,监理单位员按照实际开挖数量进行统计,对超挖及因此而引起的填方量及运输费用进行了计量,造成增加工程造价。

    充分利用各种手段,提高造价审计工作效率

    1.利用各种辅助手段审核工程量

    根据现场签证验收资料、施工和竣工图纸,依据不同行业工程国家制定的工程量计算规则等,对清单工程量进行计算,是审计人员从事造价审计工作的基本功。但由于工程量计算过程繁琐、复杂、工作量极大,且施工过程中存在大量变更,工程量计算一般会占用大量审计时间,同时根据同一图纸计算的结果,差错率也往往较低,因此在审计现场花费大量的时间,依据图纸对工程量进行手工计算,成效甚微。

    由于依据同一图纸进行计算,工程结算与审核结果比较,往往误差率不大。因此在审核工程量时,还要采取现场测量、审查收方记录、工程隐蔽记录等现场签证验收资料对竣工图纸进行审核。如:某项目的绿化工程,经现场踏勘测量,发现实际种植树木的品种、树径等要素与竣工图纸标注不一致,竣工图纸存在错误。

    2.利用计量软件工料分析功能发现违法案件线索

    工程造价由人工费、材料费和机械台班费,以及承包单位管理费、利润和税金等费用组成。它反映了承包单位投标时的人工含量和各种材料数量水平,通过投标文件中单价分析表等辅助资料,利用计量软件中的工料分析功能,能较快地汇总出结算中包含了多少人工及各种材料的理论用量。将上述理论用量与实际用量进行对比分析,可以作为工程材料审计重要手段。

    结语:

    工程结算中存在问题的类型还有很多,如:变更项目不依据原合同确定的取费标准计取费用、材料价差只计正差而不调负价差、承包单位违约未按合同约定扣违约金和罚金、按实结算材料费时材料数量和采购价格不实、变更理由不充分增加造价、窝工索赔计算依据不足、目标未实现或提高标准多发工程奖、重复签订合同等问题。

    面对国家重点建设项目清单子目多、变更数量大、工程管理情况复杂等情况,要在造价审计中充分发现问题,取得较好的成效,首先要做到资料完备,注意对各种现场管理资料进行对比分析,同时要熟练掌握各种工程造价软件,最为关键的就是要充分理解合同约定,严格划分业主和承办单位权力义务和各自应承担的合同风险。




    Revit的工作原理是什么?关于Revit的工作原理介绍

    Revit在国内外软件市场中都占有着很大的份额,其功能之强大让许多人都赞不绝口。这里对于其相应的基本功能就不做过多赘述,那么作为主流建模软件,其工作原理如下:

    (1)首先用户应创建项目,在创建项目的时候应选择样板文件,可以选择默认样板文件,也根据项目需求自行创建项目样板文件,项目样板主要是对视图分类、注释、各类常用族进行预先准备,当然也可以后期进行相应的添加,基于项目体量的加大,通常是进行分专业或者是分楼层进行基础建模工作,采用了统一的项目样板之后便于后期的整合与检查,便于后期应用。其实项目样板就好比把revit项目当做一张CAD图纸,样板文件就等同与制图规范。如图1所示,revit项目创建。

    (2)用户往项目中添加参数化图元,图元是构成revit项目中的基本组成对象,图元分为模型图元、基准图元、视图专有图元。模型图元主要表示的是实际三维几何图形,例如建筑结构构件结构柱、结构梁、结构板、门窗等;基准图元主要是前期项目样板制作中,添加的标高、轴网以及参照平面;视图专业图元是指文字注释、尺寸标注、标记等。如图2所示,Revit图元分类情况。

    (3)对项目文件进行保存

    综上所述,可见Revit工作原理是很简单的。例如,用Revit完成一栋教学楼的BIM技术应用,首先对项目样板进行制作,在项目样板中添加标高、轴网、结构柱、结构梁、门窗族、材质、管道、风管、桥架、管件、附件、连接方式、系统类型、过滤器、机械设备等,对于revit系统族(如楼板族)可不进行导入,因此工作重点就是参数化族的创建,参数化族的使用不仅方便于后期对相应的尺寸参数进行相应的调整,同时对于其他项目有类似族,可以将族导出到其他项目当中,减少后期工作量,例如门窗样式的多样性,一些revit自带的门窗族根本无法满足项目使用要求,必须选择revit相应的族样板进行相应族的创建,依据现有的图纸进行模型的绘制,后期进行碰撞检查、管综调整与优化、工程量复核等。




    钢筋算量“黄金30条”

    1.连梁必补腰筋:腰筋按照相邻剪力墙水平筋设置。

    2.构柱箍必加密:凡属构造柱的箍筋都要有加密。

    3.墙梁交点加柱:梁端在剪力墙处设置暗柱,不一定图纸设计都有这个要求,但要注意容易遗漏。

    4.圈梁埋筋搭接:圈梁、窗台板带、腰梁、水平系梁均为二次构件,在框架柱和暗柱处一定要有预埋筋与之搭接。

    5.挑梁全长加密:一般间距为10公分,图集没有文字说明但是画的明白不可忽略。

    6.框柱必有加密:假使结构设计图的框架柱没有加密,那是设计师的疏忽一定要补上,因为构造柱都有箍筋加密见329图集,至于暗柱,那就是人家设计师说了算了。

    7.洞口必须加强:凡是剪力墙的洞口,一定会有加强筋。

    8.墙板必须加筋:隔墙下面的楼板处,一定要有板的加强筋。

    9.板角必有斜筋:板角附加筋包括阳角和阴角,还有位于外围的无双层双向的板角处都要有斜向加强筋。

    10.窗台必有梁带:窗台圈梁和窗台板带是一定要有的(填充墙)。

    11.女墙必有钢筋:凡女儿墙,或者是剪力墙的或者要有构造柱及压顶。

    12.电梯必有情况:电梯间常有在半层处再设圈梁,在设备层设置吊钩,在基层还有基坑。

    13.人防必有梅花:人防结构,剪力墙人防墙的拉筋设置为梅花,顶板底板还要设置梅花拉勾筋。

    14.集坑必有角度:凡是集水坑保证会有角度要求,或45度或60度或90度,角度改变当然要影响钢筋量。

    15.大跨必有钢骨:大跨度建筑,往往采用型钢混凝土,其建模绝非常规软件可以玩好的。

    16.跨大必有温筋:房屋开间过大时,楼板就要有温度配筋。

    17.普梁必设腰筋:通常的腰筋是在结构说明中标注的或者在文字说明中,很容易被忽视。

    18.管线必有筋带:管线筋A6-150,450~500宽范围内布置,一般图纸都有专门强调。

    19.基础必有插筋:指的竖向构件墙和柱子,提醒是为了预防遗漏。

    20.顶层必有屋梁:框架梁到了顶层,就变成了屋面框架梁了,梁端的构造要强化了(梁锚柱)。

    21.柱顶必有构造:框架柱封顶时,会有特殊要求(柱锚梁)。

    22.墙洞顶设边框:连梁位于顶部上面再无构件,就叫作边框梁,构造要求又与连梁不同。

    23.桩基必有接桩:接桩,有时图纸有大样图,有时引到图集中。

    24.凡板必有马凳:不用钢筋马凳也得用塑料马凳。

    25.梁交箍必加强:凡是梁的交点处,即使没有吊筋,也要有加强箍至少每边3个。

    26.保层大有加网:主要是指地下部分的外墙,保护层超过4公分要加设抗裂网。

    27.门大必有抱框:楼层较高门洞较大时,如是填充墙,就要设置门窗加强框又叫抱框。

    28.门上必有过梁:填充墙的门洞上面当然要设置过梁了,过梁有时也会遗忘。

    29.超长会有后浇:建筑物太长了,就要设置后浇带或者沉降缝。

    30.砖墙必有拉结:砖墙上的拉结筋谁都知道,所要注意一点,是否植筋。




    如何提升路桥工程预结算的精确性?

    对于单位来说,工程量的多少往往对工程的高低有着决定性的影响,在进行工程预结算审核时必须引起相关部的高度重视。今天作为的公司XX项目管理就来给大家说说有关提升路桥工程预结算精确性的应对举措。

    1确保路桥工程计量的精确性

    工程预结算的有效控制与工程计量的精确性密切相关,其中最为重要的是施工图纸的确立,它的质量高低往往对项目整体预结算工作的科学有效性有着举足轻重的影响。为了在最大程度上保证项目的工程质量,必须高度重视以下三个方面的工作。

    1) 项目工程计量部门必须全面了解项目施工方案的具体实施内容。只有掌握项目的具体施工安排、技术参数等,才能更加高效、准确地计量项目工程量;另外,在计量时,有关人员还必须估计可能出现的问题,确保计量时能够保持充分的耐性与细心。

    2) 熟练地掌握计量的方式方法及有关制度。在进行工程量计量时必须使用一定的计量方法以及所要遵循的规章制度,因此计量人员需要有一定的工作经验,并且掌握工程中的有关计量规则以及方法。

    3)工作人员还要有一定的运用高科技的能力,做到与时俱进,这对于项目工程量的精确计量十分必要。

    2工程计价的精确性

    工程计价的精确性对于预结算有着举足轻重的作用,它的科学有效性与项目的顺利实施密切相关。关于工程计价可以从以下两个方面来考量:一方面,直接套用定额单价的审核机制。首先,项目名称与内容必须与项目施工图纸的标准相互符合;其次,针对项目的套用与否必须做出严格的审核。另一方面,换算定额单价的审核机制。审核人员在核算进程中必须严格按照相关规定进行,确保换算方式的精确性、有效性等,这些对定额单价的高低都有影响。

    3施工现场资料的有效管控

    对于项目预结算工作,核算人员要对现场资料有一定的掌握,这样才有利于对施工方式、条件、设施、计划变更、签证设计等进行有效的管控。在进行预结算时,要依据施工现场的实际情况,充分利用施工图纸、现场签证等作出科学计量,这样在一定程度上能够为提升预结算工作的精确性提供切实保障。




    如果Revit导入CAD看不见该如何解决?

    在创建项目时,有时为了需要,将Revit中的文件导入CAD中,但是也会出现不显示的问题,那么如何解决呢?

    1.如果是显示不全则用天正打开,这时候应该把图纸用天正打开保存为T3格式,再导入到Revit中那么这些一般都可以看见如果打开时有黑块挡住图形,则在CAD上进行分解(X)然后写块导入,如果全都看不见则先使用(ZA)查看全图,看是否离导入地点距离太远而看不见。下图为导入时设置,可参考。

    2.到可见性设置中检查一下,是否被勾选,可以通过快捷键VV打开可见性。




    Revit如何导出PDF格式的图纸文件?需要哪些操作?

    将一个或多个视图和图纸导出为 PDF 格式。是BIM考试中经常遇到的情况,那么如何导出PDF文件图纸呢?今天小编就把详细教程分享给大家、。

    1、依次单击“文件”选项卡 “导出” “PDF 导出”

    2、在“PDF 导出”对话框的“导出设置”下,选择所需的设置。

    若要修改选定的设置或创建新设置,请单击

      (修改导出设置)。

      选择要导出的视图和图纸。




      在“PDF 导出”对话框中,执行下列操作:
      1、手动键入名称。

      2、从菜单中选择一个或多个选项,以创建自己的命名约定规则。

      3、输入名称,并将其与其他命名选项结合。例如,“我的图纸

      4、定位到导出文件的目标文件夹。

      5、在“文件名”下,为文件名选择一个选项。

      6、如果希望将选定的视图和图纸导出为单个 PDF 文件,请选中“文件名”下的方框。

      7、在“位置”下,选择要导出 PDF 文件的位置。

      8、单击“确定”以将视图和图纸导出为 PDF。要保存当前的导出设置并在不导出的情况下关闭对话框,请单击“保存”。

    楼梯间模板施工工艺标准

     一般规定

    模板工程施工前,应根据建筑物结构特点和混凝土施工工艺进行模板设计,应根 据荷载大小、工期及模板的周转等综合情况,合理地选择模板和支撑系统。

    楼梯间踏步及平台的模板必须随该层墙板一同支设,不得采用二次支设的施工方 式。

    模板及支撑应能保证楼梯构件的形状尺寸和相应位置的正确,对节点部位模板设 计应合理。

    模板及支撑必须具有足够的承载能力、刚度和稳定性,能可靠地承受新浇砼的自 重和侧压力,以及在施工过程中所产生的荷载。

    模板拼缝必须保证不漏浆。模板及支撑系统构造要简单并装拆方便,要便于钢筋的绑扎、安装、清理和砼的 浇筑、养护。 应根据图纸设计要求,绘制模板设计图(平面图、分块图、组装图、节点大样图、 零件加工图等各节点的加固方法及具体尺寸)。 模板设计图中必须明确出斜板底部支撑体系支设的做法、具体尺寸及上人通道的 留设。

    施工准备

    钢架管:楼梯段立杆采用Ø48×3.5钢管。施工前配置与上下梯段和休息平台净高相当的Ø48×3.5钢管。

    方木:主龙骨、次龙骨均选用50×100mm的方木,选取用风干落叶松,其抗弯强度达13 N/mm2,抗剪性能达1.4 N/mm2。

    木模板:楼梯斜段、休息平台及楼梯梁采用质量好的覆膜木模板,面板厚度不小于15mm。

    其它料具:扣件、可调托撑、圆钉、镰刀钩、手锯、钢卷尺、工程线等。

    施工工艺流程及操作要点

    无侧墙楼梯间模板支设

    工艺流程: 定位放线→模板加工→搭设支架→楼梯梁、平台板模板→楼梯段底板模板→楼梯段侧板模板→梯段板钢筋安装→楼梯踏步侧模板→校正、加固。

    操作要点

    定位放线: 以结构图纸为依据,以楼层+0.500线及楼层平面轴线为基准,确定出楼梯梁、平台、斜跑的位置及标高。 在周边没有墙的情况下,可将楼梯梁位置线弹在下层楼面上,支梁底时挂线坠对准即可。

    模板加工: 楼梯梁靠楼梯段侧模的加工: 楼梯梁靠楼梯段侧模高度FE的确定主要通过相似三角形原理计算得来的,由三角形AFD和三角形CAB相似,求出梁侧板高度FE: FE=AE-AF 由 AF= AD/BC×AC AC²=AB²+BC² 可得: FE=AE- AD/BC × (其中AD为楼梯斜板厚度;AE为楼梯梁高度;AB为踏步高度;BC为踏步宽度;均由图纸可知) 同理,由三角形HJK和三角形CAB相似,求出梁侧板高度HG。

    竖立杆: 以楼梯间斜板设计净宽度1200mm为例,立杆横向间距为800mm(考虑留出梯段中间的人行通道),每侧距墙200mm,纵向间距为1200mm,在楼梯梁处间距600mm。

    布设水平杆: 以楼梯间设计层高3000mm为例,纵向水平杆离地200 mm设第一道扫地杆,以上分别在距地面高度1400 mm、1800 mm、2600 mm各设一道,最上部留300 mm高操作部位。 横向水平杆离地1800mm高度范围内不设(考虑通道的通行畅通),其余主节点处均设置横向水平杆。铺设主龙骨 主龙骨采用50×100mm的方木,水平放置在立杆顶部的可调托撑上。 铺设次龙骨 次龙骨采用50×100mm方木,垂直铺设在主龙骨上面,方木净间距为200mm,与主龙骨之间的夹角采用直角木楔可靠固定,使主次龙骨连接成可靠整体。

    铺楼梯段底模板: 底模板铺设是在平台段底模板和楼梯梁靠楼梯段侧模板已铺设完毕,要先在两端拉线将次龙骨面整平顺后,再钉楼梯段底模板。

    楼梯段侧模板安装: 楼梯段侧模板安装采用底模包侧模的方法安装,并在侧模与底模交界处外侧钉设方木,方木应与侧模及底模用圆钉同时固定进行限位加固。

    楼梯段踏步模板安装: 梯段踏步模板安装前应按图纸设计及规范要求绑扎完斜板钢筋,踏步模板安装时要紧靠楼梯段侧模板所锯出的凹槽里。全部安装完后用方木将两侧上口固定并用镰刀钩进行横向拉结,每跑梯段不少于3道。  楼梯侧模支设时,要考虑到装修厚度的要求,使上下跑之间的梯阶线在装修后对齐,确保梯阶尺寸一致。有侧墙楼梯间模板支设:

    工艺流程:同无侧墙楼梯间模板支设。

    操作要点

    定位放线: 首先要熟悉图纸,搞清楼梯梁、平台、斜跑的位置及标高。 以结构图纸为依据,以楼层+0.500线及楼层平面轴线为基准,确定出梁底标高及平面位置线。 首层施工或剪力墙上弹线不便时,可将楼梯梁位置线弹在底层楼面上,支梁底时挂线坠对准即可。

    模板加工:楼梯梁靠楼梯段侧模的加工及楼梯段底模的制作同无侧墙楼梯间模板加工。 楼梯段侧模加工: 无剪力墙一侧的侧模同无侧墙楼梯间模板加工;当楼梯一侧遇有剪力墙时,加工时在剪力墙模板上按踏步尺寸划线,锯成踏步形状,考虑此处与踏步板需进行加固,加工时,踏步的宽度应是设计踏步的宽度加上模板的厚度。楼梯踏步板的加工:  踏步板采用不小于15mm厚的覆膜木模板和50×100mm方木加工制作。楼梯段斜板底部支撑体系搭设、楼梯段底模铺设及楼梯段侧模板安装均同无侧墙楼梯间模板支设。

    楼梯段踏步模板安装: 梯段踏步模板安装前应按图纸设计及规范要求绑扎完斜板钢筋,踏步模板安装时无侧墙一侧要紧靠楼梯段侧模板所锯出的凹槽里,有侧墙一侧利用踏步板外伸的模板端头与剪力墙竖向次龙骨(方木与剪力墙用圆钉可靠固定)进行可靠连接。 楼梯段踏步模板加固: 全部安装完后无侧墙一侧用方木将上口固定,有侧墙一侧利用剪力墙的主龙骨用镰刀钩进行横向拉结,每跑梯段不少于3道。

    质量标准

    施工现场应对模板质量、外观尺寸、平整度、板面的洁净程度以及相应的附件(角模、连接附件)、支撑系统都应进行检查,重要部位应采取预拼装措施。钢管必须平直,严禁弯曲,木楞必须刨平刨直,尺寸一致。安装上层模板及其支架时,应在下层混凝土表面上铺设垫板,涂刷隔离剂时,不得玷污钢筋和混凝土接茬处。 模板接缝处不应漏浆,在浇筑混凝土前,木模板应浇水湿润,但模板内不应有积水。 模板与混凝土接触面应清理干净并涂刷隔离剂,不采用影响结构性能或妨碍装饰工程施工的隔离剂。 模板的各种连接件、支撑件、加固配件必须安装牢固,无松动现象,模板拼缝要严密。固定在模板上的各种预埋件、预留孔洞要准确,不得遗漏,且固定要牢固。 楼梯留槎的位置应经过设计、监理、质监单位的同意,禁止私自留槎。若无具体要求应留在梯段板跨度端部1/3范围内。支设完成后的楼梯模板以及浇筑混凝土完成后12小时内,踏步不得作为上下人员的通道。模板支设完成后,现场质检人员应对模板标高逐项复查,特别是对休息平台处的标高应严格控制。

    安全生产及文明施工

    工作前应先检查使用的工具是否牢固,防止钉子扎脚和高处滑落。悬空或在很小的工作面作业时要系好安全带。二人抬运模板时要互相配合,协同工作,传送模板工具时应用运送工具或捆绑后再升降,不得抛扔,也不要在脚手架上大量堆积模板。模板支撑体系不得与外脚手架连接,通道中横向的斜撑、水平杆应搭设在1.8m高以上。支模过程中,如需中途停歇应将支撑搭头、柱头板等钉牢,模板上有预留洞口者,应用有标记的盖板盖好防止踏空。拆除的模板应及时运走,作业完成后做到工完料净,场地清洁。木工棚实施三面封闭,支设模板时剩下的料头、模板及时清理。制作场地每天打扫保持清洁,模板堆放整齐。使用脱模剂时,要防止脱模剂的泄漏,其容器和涂刷工具应妥善保管,要单独存放和处置,减少化学气体的排放。对木工机械进行检查:固定连接紧固,无松动、松旷现象;机械运转平稳、无异响,各运转机械有良好的密封性,不得有漏油、漏电现象。应尽量将工作时间安排在非噪声敏感时段。

    成品保护

    模板堆放场地要平整夯实,模板平放时要用木方垫架,立放时要搭设分类模板架,模板触地处要垫木方,以保证模板不扭曲、不变形。支设完成的模板,禁止上人,不准在吊运其他模板时碰撞,以防止模板变形或产生垂直偏差。工作面已安装完毕的平面模板不可作临时堆料和作业平台,以保证支架的稳定,防止产生尺寸偏差。踏步拆除模板时,不得用大锤、撬棍硬砸或猛撬,以免混凝土的外形和内部受到损伤。楼梯踏步模板应在保证混凝土踏步棱角不被碰掉的前提下方能拆除,楼梯在拆模完成后,应及时进行清理、养护。




    BIM门窗绘制步骤:Revit门窗的绘制教程

        门窗的绘制

        在功能区选择【建筑】>【窗】,在弹出的窗的“属性对话框”中选择“编辑类型”,弹出“类型属性”对话框,选择“载入”,按照建筑>窗>普通窗>平开窗的路径找到“双扇平开-带贴面.rfa”,单击“打开”,见图3-47。

        ?回到“类型属性”对话框后,单击“复制”将名称修改为C1815,在下面的“类型参数”中将“粗略宽度”值修改为1800,“粗略高度”值修改为1500,“类型标记”值修改为C1815,单击确定退出,见图3-48。

        在功能区选择【修改∣放置窗】,选中“在放置时进行标记”,以便对窗的型号进行标记。见图3-49。

        将光标移动到H轴上2轴和4轴的墙上,此时会出现窗与周围墙体距离的蓝色相对尺寸,见图3-50。

        ?这样可以通过相对尺寸大致捕捉窗的位置。在墙上合适位置单击鼠标左键以放置窗,调整临时尺寸标注蓝色的控制点,拖动蓝色控制点移动到2轴上,修改尺寸值为“1200”,见图3-51。

        “C1815”修改后的位置见图3-52。

        ?依据“一层平面图”继续完成一层其他墙体上窗C1815的插入。?按照上面窗C1815的创建方法,同理完成窗C0615的创建,窗C0615的“类型属性”见图3-53。

        ?按照上面窗C1815的插入方法,同理完成窗C0615的插入,窗的最终完成情况见图3-54。

        ?下面开始创建一层的门,首先创建A轴上1轴与3轴之间的JLM3022,由图中可知门的宽度为3000,宽度为2200。?????在功能区选择【建筑】>【门】,在弹出的门的“属性对话框”中选择“编辑类型”,弹出“类型属性”对话框,选择“载入”,按照建筑>门>卷帘门>的路径找到“水平卷帘门.rfa”,单击“打开”。?回到“类型属性”对话框后,单击“复制”将名称修改为JLM3022,在下面的“类型参数”中将“粗略宽度”值修改为3000,“粗略高度”值修改为2200,“类型标记”值修改为JLM3022,单击确定退出。同理根据附录当中的“一层平面图”依次创建M0620、M1822、M1522,按照立面图当中门的样式在门的族库当中载入相应的门,修改相关门宽及门高即可。

        ?门的插入方式与窗完全相同,只需在墙体的大致位置插入门,然后单击已插入的门,通过修改临时尺寸标注来精确定位。如果在插入门的时候发现门的开启方向与图纸不符,可以按键盘上的空格键切换开启方向。完成后的小别墅一层门见图3-55。

        ?在右侧的“项目浏览器”中双击打开楼层平面:标高1,功能区选择【建筑】>【楼板】>【楼板:建筑】,在弹出的楼板“属性”对话框中选择“编辑类型”,弹出“类型属性”对话框,选择“复制”,将名称修改为“地面450”。在下面的类型参数“构造”处单击“编辑”,在弹出的“编辑部件”对话框中将“结构1”的厚度修改为450,连续单击两次确定退出,见图3-56。

        下面开始绘制楼板,在【修改∣创建楼板边界】选项卡下选择“拾取墙”命令,见图3-57。

        ?光标移动到外墙外边线上会发现相关的墙体变成蓝色(此时按键盘上的TAB键,可以切换Revit2016自动拾取的墙线),依次单击拾取外墙外边线自动创建楼板轮廓线(轮廓线为紫色),见图3-58。

        单击“完成编辑模式”退出绘制,见图3-59。

        ?完成的一层地面见图3-60。

        ?下面我们来绘制标高为3.125处的楼板,由附录的剖面图可知,该处楼板厚度为150。?在右侧的“项目浏览器”中双击打开楼层平面:标高1,功能区选择【建筑】>【楼板】>【楼板:建筑】,在弹出的楼板“属性”对话框中选择“编辑类型”,弹出“类型属性”对话框,选择“复制”,将名称修改为“楼面150”。在下面的类型参数“构造”处单击“编辑”,在弹出的“编辑部件”对话框中将“结构1”的厚度修改为150,连续单击两次确定退出。?因为要绘制的楼板标高为3.125,所以在左侧的“属性”对话框中将楼面150的标高改为“标高2”,见图3-61。

        然后按照绘制地面450同样的方法,用“拾取墙”命令拾取楼板轮廓线后,单击“完成编辑模式”,创建一层楼板,如图3-62弹出的对话框中选择“是”,楼板与墙相交的地方将自动剪切。

        退出绘制,完成图见图3-63。




    工程竣工结算审核10大要点梳理

    1、做好结算审核的准备工作

    首先,应要求承包商或指定分包或供应商在递交结算供审核时,附上结算价款不再调整的承诺。

    其次,应详细审核项目或分项的合同文本,了解合同范围、与其他承包商之间的界面划分和计价模式等。

    再次,应检查竣工资料的完整性和准确性,特别是设计变更内容是否完整体现在竣工图纸上。

    最后,应及时与工程管理部、现场监理联系、交流,以充分了解项目或分项工程的现场情况,利于结算审核工作的完整性。

    此外,计划编制也很重要,以恒大为例,恒大成本控制中心根据总工室施工图的出图时间制定各项目的编制计划;成本控制中心根据工程管理中心提供结算资料时间编制项目结算审核计划;成本控制中心按承包商上报结算时间编制工程结算审核计划。

    2、审核面积

    一方面,应关注设计变更可能引起的建筑面积调整,提醒咨询公司注意施工图纸与实际的建筑面积差异,必要时与或造价咨询公司或承包商的面积逐层进行对比。

    另一方面,若建筑面积与结算不同,要求各方就面积差异取得一致;如建筑面积有调整,应及时检查机电结算相关数据。

    3、审核结算资料

    结算资料除了通用要求外,还有个性化要求 (以恒大为例):

    (1)土方工程结算上,须提供经过甲方现场工程师、造价工程师、监理工程师及施工单位四方共同确认的交付场地标高图和完成面标高图。标高图中必须有明确的边界线/放坡/工作面等实际情况(合同中约定不计放坡/工作面的除外,须划分详细的方格网计算图(10×10)及相关的计算书;

    (2)桩基工程结算上,桩基工程打桩原始现场记录,包括桩号/桩规格/现状土标高/桩顶设计标高/送桩长度等,须有甲方 现场工程师、造价工程师、监理工程师及施工单位四方共同的签字确认;

    (3)部品工程结算上,施工单位必须做出详细的竣工图纸供工程管理中心现场工程师、总工室设计师核对后确认,并提交招标图纸及变更签证作为结算依据,以便对照。

    (4)园建/绿化工程类结算上,结算资料在报送甲方工程管理中心工程师之前须经过园建/绿化相关工程师的确认,并由园建/绿化 工程师签注结算核实意见;

    (5)样板房工程上,样板房工程由工程管理中心工程师接管相应的结算资料交接工作;需提供通过验收意见的样板房现状说明书及其附表;在招标时主材价为暂定的,须由成本控制中心按设计要求确认相应的主材价格。

    (6)材料设备类结算上,须提供经供货方/监理(无监理的情况除外)/总包/甲方四方签字核实的《材料设备验收单》和配套 的《材料设备价格清单》原件作为结算依据。

    结算资料核对要点包括:

    资料是否齐全,是否有复印件价结算的情况;

    竣工验收合格报告中内容填写是否完整,特别注意验收报告中完工日期,建筑面积等一应说明是 否填写完整;

    工程结算工作交接单中内容填写是否完整,工程管理中心负责人是否签署;特别留意交接单中有关竣工图纸,指令变更的描述以及往来款项的说明。

    4、检查多计项

    所以,在具体检查结算前,应仔细阅读承包合同(或按常规假定标段划分)和工程量计算规则,确保结算内容与承包合同所述内容以及计算规则相一致。结算出现多计项的错误,通常是由于设计或竣工图纸所表述的内容超过标段或承包合同范围;或是承包合同约定的工程量计算规则与常规的认识不同。

    常见的多计项包括但不限于如下6种:

    一是已约定需含在钢筋单价或措施项目中的大底板架立筋;

    二是已约定需含在土方开挖单价中的1m&p3;内的砼块料;

    三是墙地面内粉刷、洗手间防水层等,这是土建总包与二次装修分包工作界面;

    四是排管排线、开关插座、空调风口、冷热给水排管、弱电排管排线等,这是机电与二次装修分包工作界面;

    五是穿管、预埋件、设备基础,这是土建总包与机电分包的配合界面;

    六是土建总包与幕墙分包的配合界面的预埋件。

    5、做好价格复核

    一是审核单价。

    首先,审核竣工结算所列各分项工程单价是否符合承包合同约定的单价,包括合同单价或定额单价,其名称、规格、计量单位和所包含的工程内容是否与合同或单价估价表相一致。

    其次,单价换算首先要审查换算的分项工程是不是合同或定额中允许换算的,再审查换算是否正确。

    再次,补充合同单价或定额及单位估价表,要审查补充定额的编制是否符合编制原则,单位估价表计算是否正确。

    二是审核取费标准。

    若采用定额计价,根据竣工结算时间,取费用发生时所执行的定额及与定额相对应配套的取费标准点。

    应注意建筑工程类别划分是否与工程性质及规定指标相符,有无高套取费标准;各项取费的计取基数是否符合有关规定;有无规定之外的取费等;对于人工单价、开办费、管理费率、利润让利等情况需按承包合同的约定执行。

    三是审核甲供料扣款及核销。

    若项目或各分项工程中部分采用甲供料,则采用定额计价时,需在税后扣回甲供料定额预算价格;若甲方供应数量与工程实际用量存在差异,需进行材料核销,超供部分应按供应价扣回。

    四是审核甲方代缴代扣。

    项目或各分项工程中,如果存在甲方代缴代扣项目的工程水电费等,审核人应进行费用清算。

    五是审核合同约定的奖罚款。

    项目或各分项工程中,若依据合同约定,存在各类奖罚款的如质量、工期等,应进行此项费用清算。

    此外,根据合同约定,应对项目或分项工程保修金进行计算并预留,所有结算在三方签字盖章前必须经算数核对。

    6、审核工程量

    同步或交叉复核工程量可用以下5种方法:

    一是利用统计数据及经验,对主要工程量每平米含量先进行一次初步核准,以确定是否在合理区间内。

    二是利用统筹法审核平面如建筑面积与楼板、装饰面层、天棚、吊平顶,以及垂直面如外立面与其饰面、窗、阳台、幕墙、外脚手、外立面或平面系数等相关数据的合理性、正确性。

    三是逐层或选择典型楼层如地库、裙房、标准层、屋面层,复核柱、梁、楼板、剪力墙之砼、钢筋含量指标的合理性。

    四是抽查或典型柱网结构的砼含量和钢筋含量。

    五是定期或不定期对工程量进行百分百计算复核。

    7、审核时点

    以恒大对审核时间的要求为例:

    对总包结算的审核,可与造价咨询单位同步进行;对指定分包或供应合同的结算审核,可安排在造价咨询单位递交初步审核意见之后。

    委托咨询公司进行审计的,1000万元以下的项目审计原则上出具初步审计报告的时间不得超过20天,1000万元以上的项目出具初步审计报告的时间不得超过30天,特殊情况下不得超 过45天。

    成本控制中心每次受到施工单位的反馈意见后回复时间:10万元以下的2天内,10万元~50万元的3天内,50万元以上的5天内。

    集团财务管理中心的复核时间为,自结算资料齐全之日起,一般复核5天内,全面复核时间为,50万元内的10天内,50万元以上的及主体、市政配套、园建工程为25天内。

    以上未按时限完成的(因被审计单位自身造成的延误除外),每延迟一天扣罚责任部门总监50元。

    8、发挥造价咨询单位作用

    对造价咨询单位要有所要求,例如要求其提供计算底稿,并将上述检查结果与之交流沟通,要求其根据甲方审核意见与承包商进一步洽商。

    在委托造价咨询公司时,恒大的成本控制中心对编制预结算的咨询单位进行考察、筛选,确定委托对象后报成本分管领导审核、总经理审批确定;成本控制中心负责与被委托方签订详细的预结算编审的造价咨询委托合同;成本控制中心负责跟踪、了解造价咨询机构的编制或审核情况,督促咨询机构履行造价咨询委托合同,审查咨询机构的编制结果。

    按恒大的相关规定,委托工程造价咨询公司审计结算,咨询费用应按如下标准进行控制:

    工程造价500万元以内的,咨询费率应控制在3~8‰以内,500万元以上的咨询费率应控制在2~6‰以内。

    单独安装工程结算审计可在上述基础之上适当增加0.5~1‰,如果咨询公司最终审计报告质量控制在公司规定的误差率范围之内(初审误差率应控制在3%以内,复审误差率应控制在1%以内),咨询公司年度咨询费收费低于上述最低费率计算的费用时,成本管理中心可以按最低咨询费率计算补偿给咨询公司,以确保咨询公司工作积极性。

    最高咨询费不高于上述规定的最高咨询费率计算的咨询费,计费基数均以定案造价计算,必须在咨询合同中做出规定,确定上述计费基数时若原施工合同是总价合同,原合同总价不应计算在计费基数之内。

    结算咨询合同中必须规定公司有权对咨询单位的初审金额另行委托其他单位或自行组织人员进行复审,如复审核减率超过2%但未超过3%(含3%),公司只按结算审计费70%支付审计费,另外咨询单位还要承担复审的审计费用(复审审计费按复审核定工程造价的1‰收取基本审计费,核减额提成按核减额的5%计算),公司有权直接从应付咨询单位的审计费用中扣除。如复审核减率超过3%,则公司不支付任何审计费用给咨询单位,已预付的审计费由咨询单位退回。

    工程造价审计咨询合同必须采用公司相应合同范本。

    所有涉及需要办理工程结算的承包合同中必须明确规定:

    承包方提供的结算必须实事求是,如实依据合同规定计算,如果乙方虚报夸大结算金额,计算误差率超过5%,超过部分审计费由承包承担,审计费按核减额乘以4%计算,由公司直接从工程结算款中扣除,上述误差率定义为:(乙方送审金额­最后审计定案金额)÷最终审计定案金额×100%)。

    所有涉及需要办理现场工程经济签证与设计变更签证的合同中必须明确规定:

    签证单中的预算书的内容必须完整、准确,承包方上报的补充预算额,不得高出公司审定后的金额的10%,否则,公司将收取超出部分的10%的违约金,在结算工程总价款中扣除,并降低承包方在公司承建商评估体系的排名。

    9、选好设计单位,提高出图深度和质量

    以恒大的图纸要求及台帐管理为例:

    第一,恒大总工室向成本控制中心提供设计图纸(白图),成本控制中心须办理签收登记手续,建立设计图纸收发台帐。

    第二,设计图纸须明确工程所属板块、工程所在地、单位工程名称和编码;项目当期(区)的户型、栋数。

    第三,设计图纸须尺寸清晰、准确,有详细的设备材料的规格型号和标准。如带装修的,需有明确的装修 标准,须明确产品档次、规格、型号,如使用套图的,需说明套图对象与变化情况。

    第四,预算编制过程发生设计图纸澄清、变更修改、调整,由设计代表书面回复工程成本控制中心或在计 算图纸上标注、签名;有关问题由总工室、成本控制中心以业务联系单形式交流完成。设计回复时间不列入预算编制时间内。

    第五,资料员发现存在图纸不齐,不具备预算编制条件,可拒绝收图。

    第六,凡总工室给成本控制中心的设计图纸及相关资料,成本控制中心必须保存完整,直到工程全部竣工结算完成为止,并在本部门资料员处存档至少保存到项目工程全部办完竣工结算后 5 年以上。

    此外,对于审核方而言,还要加强项目开发的计划和节奏,重视、强化招标采购的策划工作,确保招标采购工作的合理时间;加强、细化回标分析及询标、确认工作,减少、避免合同争议的重复发生;加强合同管理、工程记录及档案管理;加强对投资监理的事前指导、过程管理、事后考核。

    10、结算过程其他注意事项

    结算单价在合同中有规定的,则按合同规定执行;结算单价在合同中未规定的则参照定额和市场合理低价进行确定;结算的工程量以竣工图为准,竣工图不清之处,预算人员要得到工程管理中心的确认或到工地现 场进行实地测量;尤其对图纸未标注、无特别要求,现场实际施工又提高标准的项目一定要有现场工程师文件确认并符合工程合同要求后才能给予按实结算。

    扣除甲供、三方供货材料、设备的多用材料费(实际领用甲方材料数量减结算用量的差量乘甲方 供应材料超量扣款单价)。同时,要对甲供材料、设备的多领和少领数量也应引起足够重视;多领和少领数量要与现场工程师一起核对确认,并要对其少领和多领原因进行分析,通过分析,进一步验证结算数量的正确性。材料价差严格按材料限价调整。

    按承包合同确定的结算方式确定结算总价,在初审结算书、与承包方核对时依据合同,进行甲供材料、配合管理费及责任扣款等费用的确认、扣除;

    预算编制中,因、现场实际标高没能及时提供,造成未按施工组织设计、现场实际 标高计算项目和工程量的,成本控制中心结算中一定要要求工程管理中心提供施工组织设计、现 场实际标高,对原预算做出相应调整。
