目前我们常用的Revit插件主要有：鸿业BIMSpace、橄榄山、IsBIM、翻模大师、品茗、晨曦等等。下面对这些Revit插件进行简单介绍：

常用的Revit插件

鸿业BIMSpace：.BIMSpace以设计流程为主线，通过利用标准库、自动布车、斜板布置等新功能，不断提升设计标准化和设计效率；通过利用管线自动标注、CAD导出等新功能，不断提升出图效率；通过利用楼层拆分、构件替换、编码返写和清单导出，不断提升BIM成果的交付质量。BIMSpace2020首次集成了BIM设计管理平台，解决了项目管理难，协同难、项目成果管理难等问题。BIMSpace实现和解决了从方案阶段、初设阶段、施工图阶段全流程的BIM设计和管理问题。

交换格式：.ifc、.rvt、.deg、.fbx、.dwf、.dxf、.dgn等

橄榄山：橄榄山快模软件是Revit平台上的插件程序。扩展增强了Revit的功能, 提高用户创建模型的便捷性和效率。橄榄山快模的功能，如名字所言, 橄榄山快模(RevitKM) 是给BIM时代的设计师, 建筑模型的建模工程师用于快速建模的一系列工具。本工具集包含有50多个贴近用户需求的工具。主要是包含批处理工具集，使工程师能节省大量时间来创建模型，并且搭建的模型准确。

交换格式：.ifc、.rvt、.fbx、.dwf等

IsBIM交换格式：.ifc、.rvt、.fbx、.dwf等

翻模大师：翻模大师也是辅助快速创建Revit模型的插件。可以根据已经设计好的CAD平面图纸快速制作成Revit模型，能够极大的缩减BIM建模的时间及成本。

交换格式：.ifc、.rvt、.fbx、.dwf等

品茗交换格式：.ifc、.rvt、.fbx、.dwf等

晨曦交换格式：.ifc、.rvt、.fbx、.dwf等

相信很多建模达人可能都对边缘构件很熟悉，也就是广联达里面的暗柱，图纸表达为YBZ和GBZ，前者是约束边缘后者是构造边缘。

他们都属于剪力墙，因为剪力墙分为墙柱、墙身、墙梁三部分，墙柱就是墙里面的暗柱，也叫边缘构件。

YBZ和GBZ的区别我就不多讲了，反正我们搞造价的人不用了解这些。反正长得都一样，一般设置在剪力墙的两端、剪力墙的洞口两侧。

唯一需要注意的是约束边缘暗柱(YBZ)有阴影区和非阴影区之分。构造边缘暗柱(GBZ)只有阴影区，没有非阴影区。

具体可以翻阅《16G101-1》p13-14页和p75-77页。

那么什么是阴影区，什么是非阴影区呢，看下图

λv区域就是阴影区，也是约束边缘构件的核心区域，

λv/2区域是非阴影区，也是约束边缘构件的扩展区域。

对于抗震墙约束边缘构件，阴影部分必须采用箍筋，阴影范围之外可以采用箍筋或拉筋。（由于GBZ没有非阴影区我就不多讲了）

阴影区和非阴影区加一起才是一个完整的约束边缘构件了。

上图中有个bf、bw和lc，其中

bf是剪力墙的约束边缘构件垂直方向的墙厚。

bw是剪力墙的约束边缘构件水平方向的墙厚。

Lc是剪力墙约束边缘构件沿剪力墙肢的长度。

一般设计人员会在图中注明非阴影区钢筋做法， 如下图，各位看客可以仔细研究，看看是不是非阴影区的钢筋比阴影区的钢筋少。

知道上面的基础知识后，我们再来讲下面。

如果你们时常建模，你们会发现，以前广联达软件是没有单独的非阴影区功能，现在的GTJ才有这功能（如下图）

比如下面这张图，就要用到暗柱和约束边缘非阴影区，他们两者，一起组成一个完整的暗柱。

那么广联达GTJ中，约束边缘非阴影区和约束边缘阴影区计算有什么区别呢？这里可以查看计算设置。

阴影区的纵筋及箍筋按暗柱的纵筋和箍筋计算。

非阴影区的箍筋按暗柱箍筋计算，而纵筋是墙的纵筋，默认垂直钢筋搭接长度是按墙身计算。大家了解了吧。

有时候，我们用这个功能的时候会出现如图提示：约束边缘非阴影区底面部分纵筋重叠

这怎么解决呢，其实很简单，解决方法就是在约束边缘非阴影区的“参数图”里将“取墙纵筋”改为具体的：数量+级别+直径格式即可。

扩展阅读：剪力墙lc是什么意思?

    在工程建设中，基础基坑验收、桩基验收多达几百个，对于隐蔽验收资料来说，这是一件耗时耗力的工作。

    已知的可以使用excel结合word创建邮件的方式批量制作，我没有尝试过。

    由于当下在做revit因此，突然想到可以借助族实例的方式来进行创建。

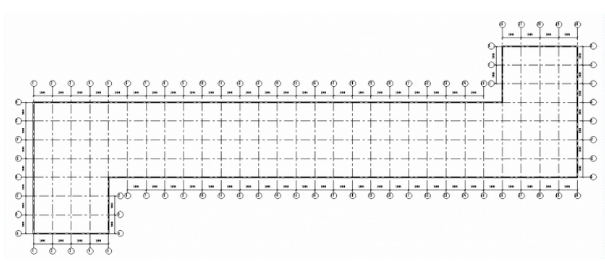

    第一步：创建一个样本的cad图纸，删除其中需要变动的文字

    第二步：revit中新建一个常规模型族（其它的也可以，自己选），导入cad图形。

    对照cad原图创建模型字体，并设置关联参数，其中的辅助线用来对齐的，文字不能自动计算，因此计算部分全部要在excel中完成。

    第三步：打开原始数据进行处理，例如把米转成毫米，通过各种excel函数，将其转换成符合要求的族类型列表。另存为csv然后修改为同族名同目录下的txt文件。

    第四步：在revit中载入族，选择所有类型。（轴线编号没有单独做列，演示版本，我没有调整）。

    第五步：创建一个多类的类型名称标记族，调整标签前缀，调衡标签大小等。

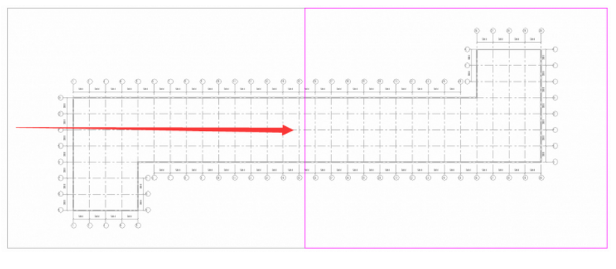

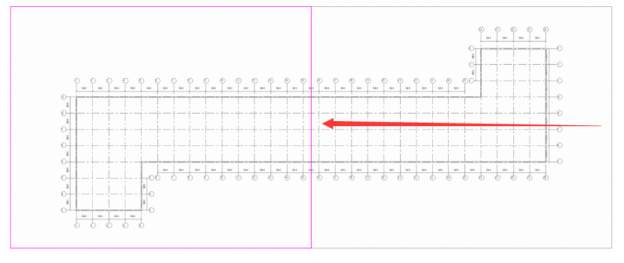

    第六步：将标记族载入到项目中，选择全部标记，使用创建的标记族进行标记，如下图所示

    第七步：导出为CAD文件，进行批量打印。建议取消勾选将图纸上的视图和连接作为外部参照导入。（批量打印可以在网上所搜一下即可，在此不重复）

    使用此思路还可以制作孔桩等资料，关于数据问题，其实可以把图形也关联在里面，这样修改尺寸，图形也会跟着变化，但是这样带来的风险就是，过大过小的构件在图框的呈现可能会超出范围，因此应该慎重使用。另外还有一种方法就是使用cad的命令流的方式来创建，整理数据完毕后，在CAD中绘制空白的图例，然后使用excel的数据整理成一个文本的命令流，复制命令流到cad中，cad自动在相应的位置创建相应的文字，然后根据文字的位置阵列一下图例，相当于是填充了一下底纹。

承包单位为了中标，在投标时往往对工期、质量等各项承包义务做出高标准承诺，且在投标报价时一般采取低价竞标的策略，而在履行合同时，又千方百计通过补充补偿协议、工程变更、索赔等方式，尽可能地向业主转嫁风险，争取更多利益。

由于业主和监理单位履职不到位、管理经验不足，造成增加。根据近几年来的工程造价审计实践经验来看，未严格履行合同约定而违规增加工程造价的问题，是目前工程结算中情况最为普遍，且对工程造价的影响也最大。

1. 违背原合同实质性条款签订补充协议，增加工程造价

承包单位为了中标，往往在投标文件中针对施工管理各个环节、施工风险和交付的产品做出各种承诺。然而部分项目在实施过程中，业主为了其方便管理，忽视上述承诺，在未提高标准的情况下，另行签订各种目标和质量管理等补充协议，以奖金的形式增加工程造价。

如某工程承包单位在在投标文件中对具体完工时间、质量要求、优良率、施工现场安全文明管理均作出了详细承诺，而在施工时，业主又就上述承包单位应履行的合同义务签订各种形式的目标、质量、安全文明管理补充协议，约定发放各种形式奖金，违背原合同实质性条款增加工程造价。

2. 不严格履行合同专用条款，按通用条款进行结算，增加工程造价

国家针对不同行业工程项目，发布了合同范本，制订了合同通用条款。而部分项目在签订合同时，根据项目自身特点，通过合同专用条款的约定，对合同范本中的通用条款进行了修改，而项目结算时却未依据专用条款、仍沿用通用条款的约定进行结算。

如某行业通用条款规定，工程主要材料依据国家公布的物价指数及不同分部分项工程权重按照指数法结算价差，而该项目专用条款对上述规定进行了修改，约定除属政策性价格调整的材料外，其他材料的价格一律不予以调整，材料价格上涨的风险由承包单位在投标报价中考虑，但该项目在结算时，却对所有主要材料均进行了价格调差，违反合同约定增加工程造价。

3.通过工程变更和索赔，将应由承包单位承担风险转嫁给业主承担

通常承包合同的技术条款和商务条款对各个工程清单子项的施工流程、措施、工艺标准及相关施工依据等均有明确的约定，并明确约定相关费用应包含在投标报价中。然而在实施过程中，承包单位以各种理由，提出各种变更和索赔，规避其合同义务，增加工程造价。

如某工程技术条款中明确规定了必须采取的各种降温措施，商务条款也明确规定这些措施引起的各项费用应包含在投标报价中。然而承包单位以其投标报价未考虑混凝土冷却费用，而要求变更增加通水冷却设施及费用，不合理增加工程造价。

4.承包单位未充分履行合同义务，工程损失由业主承担，增加工程造价

一般根据合同约定，承包单位交付合规和优良的建筑产品是其应尽的合同义务。但施工过程中，由于施工管理不到位部分分部工程出现质量问题，而对这些质量问题的进行后续处理的费用往往金额较大，部分业主简化管理，未对承包单位进行反索赔，甚至补偿相关费用。

如某工程在施工工程过程中，由于施工工艺及管理不到位，造成主体工程出现裂缝，业主无视合同价款中包含了所有工程完建、检测、维护和修补缺陷等费用的合同约定，补偿承包单位裂缝修复费用，不合理增加工程造价。

5.变更单价不依据合同条款约定原则确定，增加工程造价

承包合同中有关工程清单单价变更均有明确的规定，一般约定：工程量清单中有适用于变更的清单子项时，应采用该子项的单价;工程量清单中无适用于变更的清单子项时，则在合理的范围内参考类似子项的单价或合价作为变更估价的基础，由监理单位与承包单位协商确定变更后的单价或合价;工程量清单中无类似子项可供参考，则由监理单位业主和承包单位协商确定新的单价或合价。由于监理单位把关不严，有些变更单价未严格依据上述原则组价，增加工程造价。

如某工程设计变更增加不锈钢爬梯，其变更单价未参考工程量清单中的类似项目确定，而是根据定额重新确定，增加工程造价。

6.工程量计量原则违法合同约定，增加工程造价

国家重点建设项目在工程承包合同的技术和商务条款中，一般对各个工程量清单子目的计量原则都做出了明确的规定。通常按月或按季对工程量进行计量，项目完工后，对清单子目工程量汇总统计、并经过一定程序的审核后进行合同结算。上述计量工作，通常由施工单位上报工程量，监理单位根据旁站监理验收和现场签证资料进行审核。但由于部分监理单位员未认真履职，造成部分工程量计量原则未严格执行。

如某工程合同明确规定，土石方工程要求严格按照设计图纸施工，超出设计挖方线的挖方及填方工程量不予以计量，承包单位的投标报价应充分考虑超挖风险，而该项目实际计量时，监理单位员按照实际开挖数量进行统计，对超挖及因此而引起的填方量及运输费用进行了计量，造成增加工程造价。

在绘制结构模型时，需要绘制筏板基础，那么用什么方法可以更好的完成整体筏板的创建呢，接下来我们就用体量的方式创建该筏板。

1.首先在体量与场地里打开内建体量。

2.根据图纸绘制板的轮廓并创建实心形状。

3.然后同体量底面标高处绘制和基础上顶面形状一样的参照线

4.在基础底标高处绘制同基础下底面的参照线，此过程需要在立面设置工作平面进行绘制。

5.选中两个参照线创建实心形状并和上面的体量连接，完成体量绘制。

6.在上文选项卡找到体量和场地中的屋顶，复制一个屋顶改为基础垫层，并设置所需要的材质，在体量中选中所需要创建的面，创建屋顶即可。

施工管理流程

01 暗敷管线预留

线管、线盒定位：结构钢筋绑扎好后，用水准仪在墙面筋上标出水平基准点，每道墙不少于两点，将两水平基准点之间用细线连接，形成一道水平基准线，由此水平基准线标注出管线安装标高尺寸。线盒采用专用穿筋盒，将线盒用φ8 的圆钢焊接固定在上述标高尺寸上。完成后对线盒进行填实、封堵。

暗敷线盒安装端正，盒口与墙面水平，埋深大于20mm  时，盒应用套盒接出，套盒大小与底盒口对平齐，接地可靠。

暗敷管线剔槽安装时，横向开槽不宜超过1.5m；敷设时不得破坏结构层。当塑料导管在砌体上剔槽埋设时，应采用强度等级不小于M10 的水泥砂浆抹面保护，保护层厚度不应小于15mm。

02 孔洞预留及封堵

电气孔洞预留与土建配合进行，预留工作完成后需要核对有无遗漏的预留洞，并核查孔洞的规格、坐标、标高，复核土建专业地面标高、楼板下标高、楼板厚度、墙后、主梁及次梁的高度（梁下距地），确定预留管线是否穿梁。施工过程中，人员必须随进度密切配合土建工程，及时做好管路检查工作。

敷设在电气竖井内穿楼板处和穿越不同防火区的母线、梯架、托盘和槽盒，应有防火封堵措施。

一般情况下，在开工之初，应根据图纸设计，对电气竖井内桥架的安装进行策划，合理排布，并绘制详图，以方便操作。穿楼板的地面处设置不低于50mm（一般做100mm）的挡水台，挡水台与桥架之间进行防火封堵。

03 接地体预留

3.1 人工接地极安装

埋入地中并直接与大地接触的金属导体称为接地极，分为水平接地极和垂直接地极。

接地装置的人工接地极，导体截面应符合热稳定、均压、机械强度及耐腐蚀的要求，水平接地极的截面不应小于连接至该接地装置接地线截面的75%，且钢接地极和接地线的最小规格不应小于表4.1.5-1 和表4.1.5-2所列规格。

接地网的埋设深度与间距应符合设计要求。当未具体规定时，接地极顶面埋设深度不宜小于0.8m  ；水平接地极的间距不宜小于5m，垂直接地极的间距不宜小于其长度的2倍。

接地线、接地极采用电弧焊连接时应采用搭接焊缝，其搭接长度应符合下列规定：

1）扁钢应为其宽度的2倍且不得少于3个棱边焊接。

2）圆钢应为其直径的6倍。

3）圆钢与扁钢连接时，其长度应为圆钢直径的6倍。

4）扁钢与钢管、扁钢与角钢焊接时，除应在其接触部位两侧进行焊接外，还应由钢带或钢带弯成的卡子与钢管或角钢焊接。

3.2 设备接地体预留

在物基础、楼板、墙体、梁柱等浇筑前，应按照设计要求准确预留接地点，保证接地系统的有效可靠。

东平水道特大桥位于佛山市南海区，为新型公共交通跨越东平水道而设，主桥范围内新交通和公路同层布置，引桥采用分幅桥与主桥顺接。主桥采用独塔双索面钢– 混混合梁斜拉桥，跨径组成为（35.0+260.0+51.5+66.0+62.5）m，主桥长475.0m ；桥面布置包括：双向6车道公路，2线轨道交通及两侧人行道，总桥面宽46.5m。

钢主梁采用分离式流线形扁平钢箱梁，混凝土主梁采用分离式预应力混凝土箱梁。索塔横桥向采用“A”字形混凝土塔。为了提升该桥的设计水平和成品质量，对其开展 设计，从而使该桥成为国内第一座采用BIM设计的公轨两用斜拉桥。

本桥在进行BIM设计时，采用了达索和TEKLA 2种，而达索作为一个平台型软件，又包括SIMULIA、ENOVIA、CATIA等多个化的分支软件。

文章从BIM设计和应用两方面对该桥进行介绍。

BIM设计

精细度

在设计过程中，模型精度等级符合《铁路工程信息模型交付精度标准》中LOD3.5级的要求，与施工图设计阶段相对应，创建全桥精细化BIM模型，包括主桥、引桥、桥塔、钢箱梁、普通钢筋、预应力筋等构件。

BIM协同设计

达索软件所具备的公有服务器存储模式，使得本项目在BIM设计过程中，充分发挥其协同设计的优势成为可能。具体包括专业间协同、专业内协同和软件之间的协同。

专业间协同方面，测绘专业、线路专业分别完成地形曲面、空间线位的BIM 设计，专业以此为基础进行桥梁专业BIM 设计，轨道专业在桥梁专业成果基础上开展桥面设施的BIM 设计。

专业内协同方面。桥梁专业BIM 参与人员分为骨架设计师、模板设计师、钢结构设计师等多个不同角色，这些不同角色的参与人员在同一软件平台上对同一工程对象开展工作，分工明确，最终完成全桥从初步设计到详细设计不同阶段的工作。

软件协同方面。达索作为一个以公有服务器为存储模式、且源于机械航空领域的综合软件平台，包含多个不同功能的模块，在模型管理、协同设计及空间几何造型上独具优势；TEKLA软件擅长处理钢结构的复杂节点构造，在钢筋混凝土结构的二维出图和钢筋数量统计方面也很有优势。本项目以达索软件作为基础平台，取各软件之长，以CATIA软件为核心建模，分别使用TEKLA软件和SIMULIA软件进行钢筋设计和有限元，使用ENOVIA软件进行人员工作安排，从而实时掌握工作任务完成情况，把握设计进度。

骨架设计

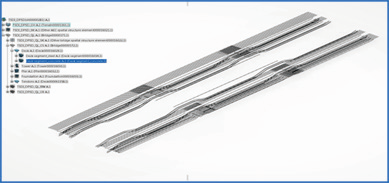

采用“骨架– 模板”的方法创建全桥模型，在这种方法中，“骨架”既是模型构件的定位基准，也作为其几何组成，在本项目中，骨架以空间坐标系群的方式存在。全桥定位骨架和钢箱梁定位骨架的创建方法有所不同，后者是骨架设计的难点。

在全桥骨架设计过程中，同时发挥了专业间和专业内协同的优势，线路专业成功创建空间线位后，桥梁骨架工程师以此为基础，在CATIA软件上借助EKL脚本语言，使用其Knowledge Pattern功能，依次循环读取表格中存储的桥梁构件定位数据，批量生成空间坐标系，完成骨架模型的创建。桥梁工程师将以此骨架为输入条件实例化各类桥梁构件的模板，完成全桥BIM建模。

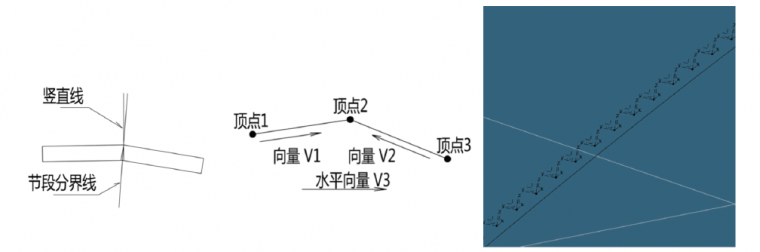

钢箱梁骨架设计是全桥骨架设计的难点。由于本桥所在空间线位具有竖曲线，对于具有竖弯线型的钢结构，为了保证钢板厚度顺畅过渡，相邻节段的分界面不是竖直的，而是相邻节段顶缘面的角平分面，这样才能保证相同厚度钢板被此面分隔后的交界尺寸相等，也就不会出现板件相错的情况。

钢箱梁骨架坐标系的yz 平面即是相邻钢箱节段的分界面，为了使钢箱梁骨架坐标系符合上述相邻节段分界面的空间位置要求，使用空间解析几何的方法，以V1，V2，V3 向量为输入条件，研究出下式所描述的钢箱梁骨架坐标系转换矩阵：

WL l= { V L 1 x , V L 1 y , V L 1 z} = { ( V1+ V2 ) × V3× ( V1+V2 ) , (V1+V2 ) ×V3 ,V1+V2 }

由于V1、V2向量是通过节段顶点连线生成，V3是已知的水平向量，因此，能够使用节段端点空间坐标数据，借助骨架坐标系转换矩阵，生成足以保证相邻钢板厚度均匀过渡的骨架定位坐标系。EKL脚本程序根据上述规则批量生成的钢箱骨架坐标系。

钢箱梁骨架设计

引桥BIM设计

作为钢筋混凝土结构，在BIM设计过程中，针对引桥各类构件的几何特点，分别创建了梁体、桥墩、桥台、基础的通用性模板。在CATIA软件上借助EKL脚本语言，使用其action功能，依次循环读取设计表格中存储的桥梁构件定位数据及模板参数数据，在引桥骨架上批量实例化各类构件的模板，从而完成引桥BIM建模。

引桥BIM模型

钢箱梁设计

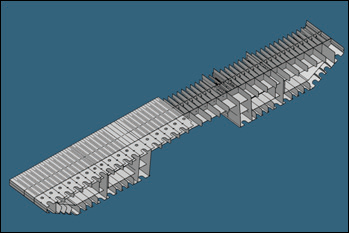

主桥钢箱梁BIM设计采用CATIA软件钢结构模块完成。对于每一个钢箱节段，遵循从初步设计到详细设计的原则，两个设计阶段分别在结构功能设计（SFD）和结构详细设计（SDD）模块下完成。

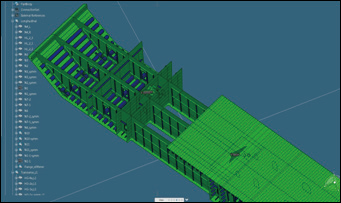

钢箱梁SFD模型

对于通过SFD模块创建的初步设计模型，每一个钢结构构件以特征形式存储，板件不显示厚度，梁体或加紧肋仅显示简化截面，并省略其他一些细节处理操作，占用内存较小，能够适应初步设计阶段频繁变更的情况。

对于通过SDD模块创建的详细设计模型，每一个钢结构构件以零件形式存储，模型完整表现其设计细节，占用较大内存，适用于局部范围内存在变更的详细设计阶段。根据几何特点及重用性，将全桥钢箱梁节段分为标准节段、钢混结合段等8种类型。模板工程师依次使用SFD、SDD模块创建这8种类型的节段模板并存储于模板库后，桥梁工程师在CATIA软件上借助EKL脚本语言使用其Action功能，读取设计表格的内容，从模板库选择不同类型的钢箱节段模板实例化到相应的骨架位置，完成全桥钢箱梁BIM设计。

钢箱梁SDD模型

模板工程师创建梁、墩、台、基础等桥梁构件模板，桥梁工程师将这些模板在骨架上实例化，与已经成功实例化的钢箱梁模型一起，组成了全桥BIM模型。

全桥BIM模型

钢束BIM设计

综合运用用户定义特征（UDF）和KnowledgePattern功能，使用达索内嵌EKL语言通过二次开发建立单根钢束BIM 模板，将全桥钢束平弯及竖弯尺寸信息存储于数据表格。使用其Action功能，编制EKL语言程序循环读取设计表格内的钢束尺寸和定位信息，调用并实例化钢束BIM模板，最终建立全桥三维钢束模型。

主桥部分钢束BIM模型

采用此模板生成的钢束BIM 模型能够适应桥梁所在空间线位在平面和纵断面内的弯曲。

钢筋BIM协同设计

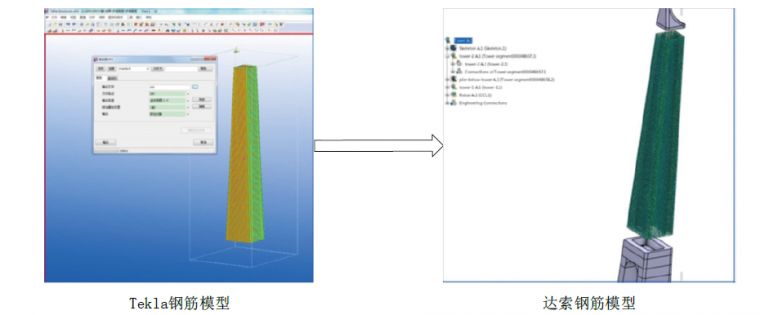

使用TEKLA软件创建索塔上塔柱钢筋模型并输出工业基础类（IFC）的文件，达索作为支持IFC标准的BIM软件，读入TEKLA模型输出的IFC文件后，在达索软件同时存储了混凝土主体结构和钢筋模型。这样就充分利用两种BIM 平台的各自优势，实现了基于软件间协同的钢筋BIM设计。

BIM应用

用钢量统计

SDD模块下的钢结构模型中，每一种钢结构构件都包含有材料信息及几何信息，与面向对象程序开发语言中类和属性的关系相似，每一种构件作为一个类，材料和几何信息是这个类的属性，每一个具体的钢结构构件就是类实例化出来的对象。

达索软件向用户提供了个性化编制钢结构工程数量报表的方法，用户可以选择需要统计的钢结构构件类型以及其属性，同时，用户还能自定义输出报表的格式，从而实现用钢量统计。统计结果以 表格的形式输出，表格中包含钢板厚度、结构材料及钢材重量等内容。

同一个钢结构工程数量报表模板可用于输出不同BIM模型的钢材用量，因此，当钢结构设计结果发生变化时，使用相同的工程数量报表模板，能自动输出不同设计阶段的工程数量表。

钢结构出图

在SDD 模块下生成了钢结构详细BIM模型，借助达索软件出图功能以这些详细BIM 模型为基础，创建，钢箱梁二维图纸，包括断面图、大样图及其尺寸标注。

传统设计手段下，设计变更导致的出图工作量是非常巨大的。在东平水道特大桥BIM设计过程中，三维模型发生变化时，二维图纸内容随之同步更新。

标准验证

铁路BIM联盟于2015年初启动了铁路工程数据存储标准制定工作，在IFC4标准基础上，遵循固有模式，通过动态和静态扩展相结合的方式，增加铁路工程领域概念的表达能力。由于东平水道特大桥包含的构件类型非常丰富，因此，依托东平水道特大桥BIM 设计，对桥梁工程信息模型实体类扩展进行了研究。

铁路IFC标准中，桥梁实体类(IfcBridge) 既可以表示桥梁工程的一个同时包含多座特殊结构桥梁和普通简支梁桥、连续梁桥的桥梁工点，也可以表示单一特殊结构桥梁，二者通过CompositionType属性的取值进行区分。前者使用属性值COMPLEX，后者使用属性值ELEMENT。

以东平水道特大桥为例，主桥、引桥共同构成一个桥梁工点，可以用“CompositionType 属性值=COMPLEX”的IfcBridge对象表示。独塔钢混斜拉桥主桥作为一个单一特殊结构，可以用“CompositionType 属性值=ELEMENT”的IfcBridge 对象表示。

桥梁结构组成实体类（IfcBridgePart），指的是桥梁实体类（IfCBridge）包含的主梁、桥墩、基础、桥台等组成部分，IfcBridgePart 通过预定义类型属性进一步细分。

桥梁空间结构单元之间的继承层次关系如下。

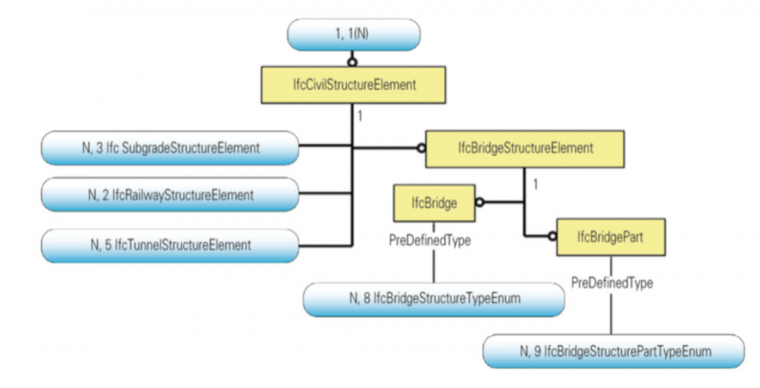

桥梁空间结构单元Express-G图

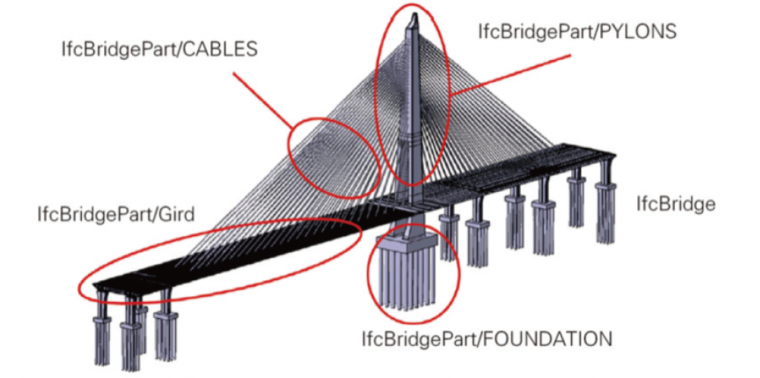

下图为东平水道特大桥主桥空间结构分解示意，此图表达了桥梁实体类和桥梁结构组成实体类之间的相互关系。

桥梁空间结构分解示意图

有限元分析

作为达索软件的两个分支，SIMULIA和CATIA分别具有有限元计算和三维建模的功能，本项目借助这两个模块，实现了BIM设计和有限元计算的一体化应用。

有限元计算通过SIMULIA实现，结构分析人员将BIM模型从SFD模块切换至SIMULIA后，为结构材料指定容重、弹性模量、热膨胀系数等力学特性值。划分网格、施加边界条件及外荷载，即可开展有限元计算。

从SIMULIA切换至CATIA后，修改BIM设计模型，再切换至SIMULIA，有限元计算模型可随设计模型自动更新，用户再根据最新计算模型重新进行力学分析，实现了建模、分析的一体化操作。

钢筋二维出图

使用C#对TEKLA软件进行二次开发，使其具备输出符合行业特定要求钢筋图的功能，利用二次开发成果，读取TEKLA中的钢筋BIM模型，自动输出二维钢筋图，该图纸包括钢筋尺寸标注及其数量表。

三维BIM模型修改后，二维钢筋图及其数量表可随之更新，不需手动修改，从而提高了设计效率，实现了建模、出图的一体化操作。

在BIM设计过程中，主要采用“骨架– 模板”的建模方法，利用达索软件的多模块数据库共用特性、借助IFC通用数据格式，实现了专业内协同、专业间协同及软件协同设计。

经过空间解析几何的研究并结合EKL 脚本程序开发，批量创建符合要求的桥梁各部件骨架，为模型实例化创造了有利条件。使用达索钢结构模块，完成了从初步到详细的钢箱梁BIM设计。同时，本项目还实现了钢筋和钢束的BIM设计。

BIM应用方面，用钢量统计、钢结构出图、有限元分析这3种BIM 应用都是在达索软件内部不同模块下实现，钢筋二维出图是在TEKLA中完成的。这些应用都实现了一体化的操作流程，当BIM模型发生变化时，工程数量表、二维图纸、有限元模型随之同步更新。同时，依托本项目，对铁路工程信息模型数据存储标准进行了研究。

园林绿化种植的施工放线是把图纸上的设计方案,在现场测出苗木栽植的位置和株行距,通过准确的施工放线来体现设计意图,达到绿化工程所要求的效果。

一、准备工作

准备工作和组织工作应做到周全细致,否则因为场地过大或施工地点分散,容易造成窝工甚至返工。

1、了解设计意图。全面而详细的技术交底是严格按照设计要求进行施工放线的必要条件。一个设计图纸交到施工人员手里,应同时进行技术交底,设计人员应向施工人员详细介绍设计意图,以及施工中应特别注意的问题,使施工人员在施工放线前对整个绿化设计有一个全面的了解。

2、踏查现场,确定施工放线的总体区域施工放线同地形测量一样,必须遵循“由整体到局部,先控制后局部”的原则,首先建立施工范围内的控制测量网,放线前要进行现场踏查,了解放线区域的地形,考察设计图纸与现场的差异,确定放线方法。清理场地,踏查现场,在施工工地范围内,凡有碍工程开展或影响工程稳定的地面物或地下物都应该清除。

二、准点、控制点的确定

要把种植点放得准确,首先要选择好定点放线的依据,确定好基准点或基准线、特征线,同时要了解测定标高的依据,如果需要把某些地物点作为控制点时,应检查这些点在图纸上的位置与实际位置是否相符,如果不相符,应对图纸位置进行修整,如果不具备这些条件,则须和设计单位研究,确定一些固定的地上物,作为定点放线的依据。测定的控制点应立木桩作为标记。

三、施工放线

施工放线的方法多种多样,可根据具体情况灵活采用,此外, 放线时要考虑先后顺序,以免人为踩坏已放的线。现介绍几种常用的放线方法:

1、规则式绿地、连续或重复图案绿地的放线
(1)图案简单的规则式绿地,根据设计图纸直接用皮尺量好实际距离,并用灰线做出明显标记即可。
(2)图案整齐线条规则的小块模纹绿地,其要求图案线条要准确无误,故放线时要求极为严格,可用较粗的铁丝、铅丝按设计图案的式样编好图案轮廓模型,图案较大时可分为几节组装,检查无误后,在绿地上轻轻压出清楚的线条痕迹轮廓。
(3)有些绿地的图案是连续和重复布置的,为保证图案的准确性、连续性,可用较厚的纸板或围帐布、大帆布等(不用时可卷起来便于携带运输),按设计图剪好图案模型,线条处留5厘米左右宽度,便于撒灰线,放完一段再放一段这样可以连续的撒放出来。

2、图案复杂的模纹图案对于地形较为开阔平坦,视线良好的大面积绿地,很多设计为图案复杂的模纹图案,由于面积较大一般设计图上已画好方格线,按照比例放大到地面上即可;图案关键点应用木桩标记,同时模纹线要用铁锹、木棍划出线痕然后再撒上灰线,因面积较大,放线一般需较长时间,因此放线时最好订好木桩或划出痕迹,撒灰踏实,以防突如其来的雨水将辛辛苦苦划的线冲刷掉。

3、自然式配置的乔灌木放线法
自然式树木种植方式,不外乎有两种,一为单株的孤植树,多在设计图案上有单株的位置,另有一种是群植,图上只标出范围而未确定株位的株丛、片林,其定点放线方法一般为:
(1)直角坐标放线。这种方法适合于基线与辅线是直角关系的场地,在设计图上按一定比例划出方格,现场与之对应划出方格网,在图上量出某方格的纵横坐标、尺寸,再按此位置用皮尺量在现场相对应的方格内。
(2)仪器测放法。适用于范围较大,测量基点准确的绿地,可以利用经纬仪或平板仪放线。当主要种植区的内角不是直角时,可以利用经纬仪进行此种植区边界的放线,用经纬仪放线需用皮尺钢尺或测绳进行距离丈量。平板仪放线也叫图解法放线,但必须注意在放线时随时检查图板的方向,以免图板的方向发生变化出现误差过大。

施工准备

1、材料准备

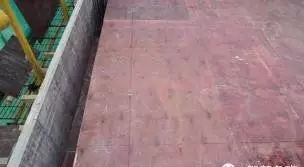

模板材料：模板应优先采用杨木板，模板厚度不低于15mm，墙柱模板应优先采用厚度18mm的模板。方木材料：木方应采用截面为50x100mm的标准木方，厚度方向应过压刨。

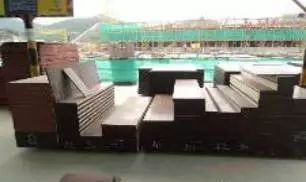

方木过压刨

2、机具、设备准备

（1）准备齐备清理模板使用的扁铲、滚刷。

（2）工人操作所需要的手锯、手刨、锤子、手枪钻的手持必须齐备，并检查其安全性能等状况。

3、劳动力准备

（1）作业人员各种操作证件齐全。

（2）按工作量将工人分成三组，每组20人，组长1人。

4、技术准备

模板工程应编制专项施工方案，支撑体系设计应经过，并进行施工方案交底，按施工方案施工。

5、作业条件

（1）接茬部位的浮浆已经清理干净。

（2）主轴线以及其他控制线已经弹好。

（3）钢筋等隐、预检工作已经完成。1.4.4.配模图：根据施工图纸进行模板图纸深化，确定模板标准尺寸，形成配模图及支撑系统配置图，并依据配模图定尺下料，然后方可进行模板工程施工。

绘制配模图示意

二施工工艺流程及操作要点

1、施工工艺流程

模板加工→放线→柱模板施工→墙模板施工→梁板模板施工→质量验收→钢筋绑扎→隐蔽验收→模板拆除。

2、模板加工

（1）模板要集中加工，必须采用精密锯木机。建议木屑加吸尘装置，杜绝楼面木屑。

（2）模板在集中加工场统一弹线钻洞，每块模板标注正反面。加工好的模板堆放整齐，标明尺寸。

（3）方木加工：方木使用前应过压刨，保证截面尺寸一致。

3、测量放线

（1）在垫层、底板及楼板混凝土浇筑成型后一次性弹设轴线、十字通、墙边线、梁投影线、规方线。

（2）二次放线：模板做好之后，控制线从结构板引上，弹在模板上，检查模板的尺寸。

（3）控制线设置：模板放设上下口控制线，控制线距墙柱边300mm，在楼面钢筋安装前项目技术负责人需按控制线复核墙梁位置。报监理工程师对各项控制线进行复核无误后方可进行模板安装。

二次放线

4、柱模板

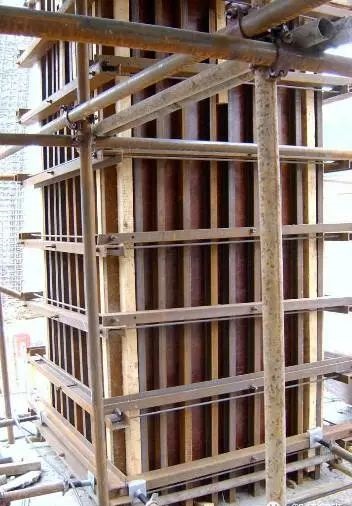

（1）防漏浆措施：柱模板安装前，根部应设置定位钢筋，粘贴海绵条，放置200宽垫板，柱模板安装在垫板内侧，防止漏浆。

（2）柱箍间距：第一道柱箍局地100mm，截面≥600mm应在中部加设1道柱箍，截面≥900mm应在中部加设2道柱箍，截面在1200mm以上3道，以此类推，柱箍水平间距不应大于300mm；竖向间距应根据浇筑高度计算确定。

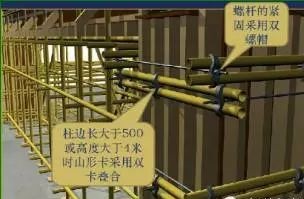

（3）螺杆加固：螺杆直径≥14mm，并通过计算确定，柱边长大于500或高度大于4m时山形卡采用双卡叠合，底部高度1/3范围内螺杆紧固一律采用双螺帽。

（4）推荐做法：对于截面较大的矩形截面混凝土柱，其抱箍可采用型钢，型钢型号和间距通过计算后确定。

5、墙模板

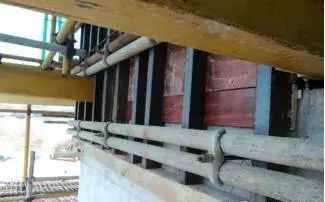

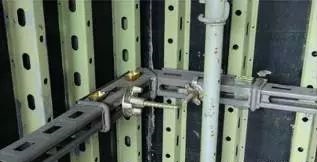

（1）木方背楞墙板体系：木方中心间距应小于150mm，钢管及对拉螺栓间距应根据计算确定。

（2）截面控制措施：水泥撑块放置间距应小于等于500mm。

（3）对拉螺栓：应采用宽螺纹冷挤压对拉螺栓，采用长螺纹螺帽或双螺帽，提高滑移性能。

（4）内墙对拉螺栓套管：端头控制截面套管采用喇叭口胶管支撑。

（5）对拉螺杆设置要求：层高2900mm及以下的墙柱最少设置5排对拉螺杆，层高2900~3200mm的墙柱必须设6排，层高大于3200mm时应根据计算确定，自下而上第一排螺杆离地200mm，一、二排间距450mm，二、三排间距450mm，最上道距顶板300mm，其余均分，模板根部应进行水平加固，转角部位的对拉螺栓距阴角200mm。要求集中统一钻标准孔。

（6）剪力墙端部钢管加固方法：剪力墙端头位置用双钢管卡牢。遇L型、T型墙水平拉杆与对拉螺杆通长设置。墙、柱端头的截面也同时采用拉杆固定。

（7）底部看脚：外墙柱的模板必须下挂200mm，与下部已浇筑混凝土内预埋的对拉螺栓拉结，防止上下层错位。

8.推荐做法：剪力墙主、副龙骨采用型钢制作，替代传统支模施工过程中的方木，提高材料使用次数，节省木材资源。

6、梁板模板

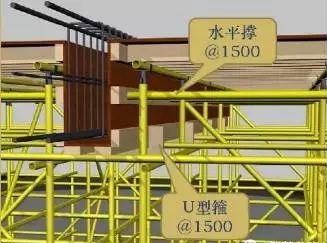

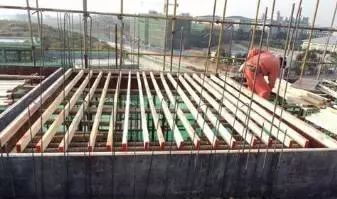

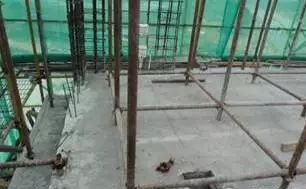

（1）扣件排架：楼板支撑立管纵横向间距≤1000mm，扫地杆距楼面≤200mm，中间水平拉杆步距≤1800mm，且顶杆扣件须进行力矩检测。立柱顶托必须采用双十字扣件。楼板支撑间距必须经过计算确定。

（2）扣件排架边距：楼板第一排立管距墙柱≤300mm。

（3）起拱要求：梁跨度超过4m时宜起拱，起拱高度宜为梁、板跨度的1/1000～3/1000，起拱不得减少构件的截面高度。

（4）楼板模板格栅：木方中心距≤300mm，木方端部距阴角≤150mm。

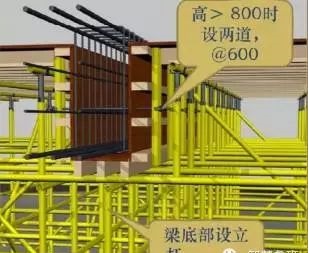

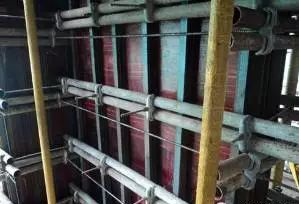

（5）梁对拉螺栓设置：梁高大于500mm时应在侧模中部设置对拉螺栓，梁高大于800时设置两道，以此类推，对拉螺栓竖向间距不得大于450mm，水平间距根据计算确定。

（6）底部顶杆设置：梁高大于800时梁底部设置立杆，立杆根数及间距由计算确定。

（7）临边梁墙侧模上口防侧移加固：对梁墙外模板使用螺杆加固，提升梁墙外侧结构质量。

（8）拼缝要求：模板的接缝应严密，模板内不应有杂物；模板与混凝土的接触面应平整、清洁。

（9）地基要求：支架立柱和竖向模板安装在土层上时，土层应坚实、平整；其承载力或密实度应符合施工方案的要求；应有防水、排水措施；对冻胀性土，应有预防冻融措施；支架立柱下应设置垫板，并应符合施工方案的要求。高大模板应先施工垫层，再支模板。

7、楼梯模板

（1）楼梯模板：踏步为木方及木板加工制成的定型模板，加固钢管定型化，踏步尺寸均匀一致，加固牢固。

（2）推荐做法：楼梯踏步采用定型化钢模。

8、梁柱节点

根据梁柱节点形状放样，统一加工，做到节点方正，拼缝严密，不漏浆

9、后浇带模板

梁板后浇带采用独立的支撑体系，与主体架体一起搭设，主体模板拆除时后浇带部分架体不拆。

10、降板模板

采用型钢制作工具式吊模，每次使用前涂刷隔离剂，转角拼装处采用插销连接，焊定位卡控制水平标高及轴线位置。

11、模板拆除

（1）模板拆除时，可采取先支的后拆、后支的先拆，先拆非承重模板、后拆承重模板的顺序，并应从上而下进行拆除。

（2）当混凝土强度达到设计要求时，方可拆除底模及支架；当设计无具体要求时，同条件养护试件的混凝土抗压强度应符合表 4.5.2 的规定。

（3）当混凝土强度能保证其表面及棱角不受损伤时，方可拆除侧模。

（4）多个楼层间连续支模的底层支架拆除时间，应根据连续支模的楼层间荷载分配和混凝土强度的增长情况确定。

（5）拆下的模板及支架杆件不得抛扔，应分散堆放在指定地点，并应及时清运。

（6）模板拆除后应将其表面清理干净，对变形和损伤部位应进行修复。

三质量标准

《混凝土结构》（GB50204-2015）

1、主控项目

（1）模板及支架材料的技术指标应符合国家现行有关标准和专项施工方案的规定。

（2）现浇混凝土结构的模板及支架安装完成后，应按照专项施工方案对下列内容进行检查验收：

①模板的定位；

②支架杆件的规格、尺寸、数量；

③支架杆件之间的连接；

④支架的剪刀撑和其他支撑设置；

⑤支架与结构之间的连接设置；

⑥支架杆件底部的支承情况。

2、一般项目

（1）模板安装质量应符合下列要求：

①模板的接缝应严密；

②模板内不应有杂物；

③模板与混凝土的接触面应平整、清洁；

④对清水混凝土构件，应使用能达到设计效果的模板。

（2）脱模剂的品种和涂刷方法应符合专项施工方案的要求。脱模剂不得影响结构性能及装饰施工，不得沾污钢筋和混凝土接槎处。

（3）模板的起拱应符合现行国家标准《混凝土结构工程施工规范》GB50666的规定，并应符合设计及施工方案的要求。

（4）支架立柱和竖向模板安装在土层上时，应符合下列规定：

①土层应坚实、平整；其承载力或密实度应符合施工方案的要求；

②应有防水、排水措施；对冻胀性土，应有预防冻融措施；

③支架立柱下应设置垫板，并应符合施工方案的要求。

（5）现浇混凝土结构多层连续支模时，上、下层模板支架的立柱宜对准。

（6）固定在模板上的预埋件、预留孔和预留洞不得遗漏，且应安装牢固。当设计无具体要求时，其位置偏差应符合表5.2.8的规定。

注：检查中心线位置时，应沿纵、横两个方向量测，并取其中偏差的较大值。

（7）现浇结构模板安装的尺寸允许偏差应符合表3.2.9的规定。

注：检查轴线位置时，应沿纵、横两个方向量测，并取其中偏差的较大值。

四安全技术措施

1、从事模板作业的人员，应经常组织安全技术培训。从事高处作业人员，应定期体检，不符合要求的不得从事高处作业。

2、安装和拆除模板时，操作人员应配戴安全帽、系安全带、穿防滑鞋。安全帽和安全带应定期检查，不合格者严禁使用。

3、模板及配件进场应有出厂合格证或当年的检验报告，安装前应对所用部件（立柱、楞梁、吊环、扣件等）进行认真检查，不符合要求者不得使用。

4、模板工程应编制施工设计和安全技术措施，并应严格按施工设计与安全技术措施规定施工。满堂模板、层高8m及以上和梁跨大于或等于15m的模板，在安装、拆除作业前，工程技术人员应以书面形式向作业班组进行施工操作的安全技术交底，作业班组应对照书面交底进行上、下班的自检和互检。

5、施工过程中应经常对下列项目进行检查：

（1）立柱底部基土回填夯实的状况。

（2）垫木应满足设计要求。

（3）底座位置应正确，顶托螺杆伸出长度应符合规定。

（4）立杆的规格尺寸和垂直度应符合要求，不得出现偏心荷载。

（5）扫地杆、水平拉杆、剪刀撑等的设置应符合规定，固定应可靠。

（6）安全网和各种安全设施应符合要求。

6、在高处安装和拆除模板时，周围应设安全网或搭脚手架，并应加设防护栏杆。在临街面及交通要道地区，尚应设警示牌，派专人看管。

7、作业时，模板和配件不得随意堆放，模板应放平放稳，严防滑落。脚手架或操作平台上临时堆放的模板不宜超过3层，连接件应放在箱盒或工具袋中，不得散放在脚手板上。脚手架或操作平台上的施工总荷载不得超过其设计值。

8、对负荷面积大和高4m以上的支架立柱采用扣件式钢管、式和碗扣式钢管脚手架时，除应有合格证外，对所用扣件应用扭矩扳手进行抽检，达到合格后方可承力使用。

9、多人共同操作或扛抬组合钢模板时，必须密切配合、协调一致、互相呼应。

10、施工用的临时照明和行灯的电压不得超过36V；若为满堂模板、钢支架及特别潮湿的环境时，不得超过12V。照明行灯及机电设备的移动线路应采用绝缘橡胶套电缆线。

11、有关避雷、防触电和架空输电线路的安全距离应遵守国家现行标准《施工现场临时用电安全技术规范》（JGJ46）的有关规定。施工用的临时照明和动力线应用绝缘线和绝缘电缆线，且不得直接固定在钢模板上。夜间施工时，应有足够的照明，并应制定夜间施工的安全措施。施工用临时照明和机电设备线严禁非电工乱拉乱接。同时还应经常检查线路的完好情况，严防绝缘破损漏电伤人。

12、安装高度在2m及其以上时，应遵守国家现行标准《高处作业安全技术规范》（JGJ80）的有关规定。

13、模板安装时，上下应有人接应，随装随运，严禁抛掷。且不得将模板支搭在门窗框上，也不得将脚手板支搭在模板上，并严禁将模板与上料井架及有车辆运行的脚手架或操作平台支成一体。

14、支模过程中如遇中途停歇，应将已就位模板或支架连接稳固，不得浮搁或悬空。拆模中途停歇时，应将已松扣或已拆松的模板、支架等拆下运走，防止构件坠落或作业人员扶空坠落伤人。

15、严禁人员攀登模板、斜撑杆、拉条或绳索等，也不得在高处的墙顶、独立梁或在其模板上行走。

16、模板施工中应设专人负责安全检查，发现问题应报告有关人员处理。当遇险情时，应立即停工和采取应急措施；待修复或排除险情后，方可继续施工。

17、寒冷地区冬期施工用钢模板时，不宜采用电热法加热混凝土，否则应采取防触电措施。

18、在大风地区或大风季节施工时，模板应有抗风的临时加固措施。

19、当钢模板高度超过15m时，应安设避雷设施，避雷设施的接地电阻不得大于4W。

20、若遇恶劣天气，如大雨、大雾、沙尘、大雪及六级以上大风时，应停止露天高处作业。五级及以上风力时，应停止高空吊运作业。雨雪停止后，应及时清除模板和地面上的冰雪及积水。

21、使用后的木模板应拔除铁钉，分类进库，堆放整齐。若为露天堆放，顶面应遮防雨蓬布。

五绿色施工

1、应选用周转率高的模板和支撑体系。模板宜选用可回收利用的塑料、铝合金、玻璃钢等材料。

2、宜使用大模板、定型模板、爬升模板和早拆模板等工业化模板体系。

3、采用木或竹制模板时，宜采取工厂化定型加工、现场安装的方式，不得在工作面上直接加工拼装。在现场加工时，应设封闭场所集中加工，并采取有效的隔声和防粉尘污染措施。

4、应提高模板加工和安装精度。

5、脚手架和模板支撑宜选用承插式、碗扣式、盘扣式等管件合一的脚手架材料搭设。

6、高层建筑结构施工，应采用整体或分片提升的工具式脚手架和分段悬挑式脚手架。

7、模板及脚手架施工应及时回收散落的铁钉、铁丝、扣件、螺栓等材料。

8、短木方应叉接接长，木、竹胶合板的边角余料应拼接并合理利用。

9、模板脱模剂应选用环保型产品，并专人保管和涂刷，剩余部分应及时回收。

10、模板拆除应采取措施防止损坏，并及时检修维护、妥善保管。

注释：本技术交底适用于木胶合板模板钢管扣件支撑体系施工。

文章来源于网络，如有侵权，联系我删除

资源简介/截图：
高清无水印2019沪J109图集，pdf格式，实行日期：2020年5月1日，统一编号：DBJT08-127-2019，主编单位：华东建筑设计研究院有限公司、上海建筑设计研究院有限公司，批准部门：上海市住房和城乡建设管理委员会，批准文件：沪建标定〔2019]796号

编制总说明

1设计原则
1.0.1本图集根据上海市住房和城乡建设管理委员会《关于印发〈2017年上海市建筑标准设计编制计划>的通知》（沪建标定〔2016）1053号)的要求进行编制。
1.0.2本图集依据下列主要标准、规范、规程及政府主管部门的规范性文件。
《建筑设计防火规范》G850016-2014(2018年版)
《综合医院建筑设计规范》GB51039-2014
《无障碍设计规范》GB50763-2012
《房屋建筑制图统一标准》GB/T50001-2017
《建筑模数协调标准》G8/T50002-2013
《装配式混凝土建筑技术标准》GB/T51231-2016
《装配式混凝土结构技术规程》JGJ1-2014
《装配整体式混凝土公共建筑设计规程》DGJ08-2154-2014
《预制混凝土夹心保温外墙板应用技术标准》DG/TJ08-2158-2017
《建筑抗震设计规程》DGJ08-9-2013
《装配整体式混凝土结构预制构件制作与质量检验规程》DGJ08-2069-2016
《装配整体式混凝土结构施工及质量验收规范》DGJ08-2117-2012
《装配整体式混凝土建筑检测技术标准》DG/TJ08-2252-2018
《上海市装配式混凝土建筑工程设计文件编制深度规定》建管〔2015]182号
当依据的标准、规范进行修订或有新的标准、规范颁布实施时，本图集与现行工程建设标准不符的内容、限制或淘汰的技术或产品，视为无效。工程技术人员在参考使用时，应注意加以区分，并应对本图集相关内容进行复核后选用。
2编制目的
2.0.1为上海市建筑产业现代化提供技术支持，实现建筑领域节能减排、改善人居环境的目标，并与《装配式混凝土结构技术规程》JGJ1、《装配式混凝土建筑技术标准》GB/T51231配套，提高上海市装配式医疗建筑（病房楼）工业化建造的设计水平、推广装配整体式混凝土医疗建筑(病房楼)的设计方法以及推动装配整体式混凝土技术的应用。
2.0.2本图集提供装配整体式混凝土医疗建筑（病房楼）施工图阶段建筑、结构设计要点及多层、高层普通病房楼设计示例，供设计、科研及数学人员了解装配整体式混凝土医疗建筑（病房楼)土建施工图的深度表达起到指导和参考作用。

3适用范围

3.0.1本图集适用于上海地区采用装配整体式混凝土医疗建筑（病房楼）设计，不同功能的病房楼或其他类型公共建筑可参考借鉴。
3.0.2本图集主要编制内容采用示例一（多层病房楼）和示例二（高层病房楼）形式表达，直观、清晰，适用于采用装配整体式混凝土医疗建筑（病房楼）建筑设计，可供设计人员系统、全面地掌握装配整体式混凝土医疗建筑（病房楼）土建施工图深度及内容表达，同时也可作为建筑院校师生的教学辅导资料。
4编制原则
本图集所选示例在依据现行国家与地区标准规范前提下，满足装配整体式混凝土医疗建筑(病房楼)的相关技术、工艺和工法要求，并在技术性、经济性上符合上海市的实际需求。图集内容侧重施工图阶段土建施工图的深度表达，随着装配整体式混凝土框架建筑构造技术的进一步发展与提高，将持续完善更新图集相关内容。
5图集内容
5.0.1装配整体式混凝土结构可分为装配整体式剪力墙结构、装配整体式框架结构等体系。考虑医疗建筑的功能性、经济性、适应性等因素，本图集选择了装配整体式混凝土框架结构体系，在医疗建筑工程设计示例的基础上加以适当调整进行编制。
5.0.2本图集以工程示例为蓝本，遵循相关标准和规范，重点突出图集的“示范”作用，体现装配整体式混凝土医疗建筑（病房楼）设计的特点和设计方法。
6配套图集
本图集为上海市建筑产业现代化标准设计专项系列图集之一，可配合结构专业《桁架钢筋混凝土叠合板(60mm厚底板)》15G366-1、《预制铜筋混凝土板式楼梯》15G367-1、《预制钢筋混凝土阳台板、空调板及女儿墙》15G368-1、《装配式混凝土结构标示方法及示例（剪力墙)》15G107-1、《装配式混凝土结构连接节点构造(2015年合订本)》15G310-1~2、《装配整体式混凝土构件图集》2016G105等标准图集共同使用。
7技术要点
本图集力求帮助建筑设计人员更加全面地了解装配整体式混凝土医疗建筑（病房楼）设计原则和方法，并掌握以下技术要点。
7.1工作流程
7.1.1应考虑实现标准化设计、工厂化生产、装配化施工、一体化装修和信息化管理，以全面提高建筑品质，降低建造和维护成本。
7.1.2与采用现浇混凝土框架结构建筑的建设流程相此，装配整体式混凝土框架结构建筑的建设流程更面、更精细、更综合，增加了技术策划、工厂生产、一体化装修等过程。
7.1.3影响装配整体式混凝土医疗建筑（病房楼）实施的因素包括技术水平、生产工艺、生产能力、运输条件、管理水平、建设周期等。
7.1.4在项目前期技术策划中应根据产业化目标、工艺水平和施工能力以及经济性等要求确定适宜的预制率或装配率。预制率、装配率在装配式建筑中是比较重要的控制性指标。
7.1.5设计应在满足其使用功能的前提下实现标准化设计，提高构件与部品的重复使用率，有利于降低造价。
7.1.6在装配整体式混凝土医疗建筑（病房楼）的建设流程中需要建设、设计、生产、施工和管理等单位精心配合，协同工作。在方案设计阶段之前应增加前期技术策划环节，为配合预制构件的生产加工应增加预制构件加工图纸设计内容。
7.1.7在建筑设计中，前期技术策划对项目的实施起到十分重要的作用，设计单位应充分了解项目定位、建设规模、产业化目标、成本限额、外部条件等因素，制定合理的建筑设计方案，提高预制构件的标准化程度，并与建设单位共同确定技术实施方案，为后续的设计工作提供依据。
7.1.8方案设计阶段应根据技术策划要点做好平面设计和立面设计。平面设计在保证满足使用功能的基础上，实现医疗建筑（病房楼）设计中的标准化与系列化，遵循“少规格、多组合”的设计原则。立面设计宜考虑构件生产加工的可能性，根据装配式建造方式的特点实现立面的个性化和多样化。
7.1.9初步设计阶段应根据各专业的技术要求进行协同设计，优化预制构件种类，充分考虑设备专业管线预留预埋，可进行专项的经济性评估，分析影响成本的因素，制定合理的技术措施。
7.1.10施工图设计阶段应按照各专业在初步设计阶段制定的协同设计条件开展工作，各专业根据预制构件、内装部品、设备设施等生产企业提供的设计参数，在施工图中充分考虑各专业预埋要求。建筑专业还应考虑连接节点处的防水、防火、隔声等设计。
7.1.11建筑专业可根据工程需要为构件加工图设计提供预制构件尺寸控制图，深化设计由设计单位与预制构件生产企业等配合设计完成，建筑设计宜采用B引技术协同完成各专业设计内容，提高设计精确度。
7.2总平面设计
7.2.1装配整体式混凝土医疗建筑（病房楼）的规划设计在满足采光、通风、间距、退界等规划要求情况下，宜优先采用由病房单元模块组合进行总体布局设计·
7.2.2由于预制构件需要在施工过程中运至塔吊所覆盖的区域内进行吊装，因此在总平面设计中应充分考虑运输通道的设置，合理布置预制构件临时堆场的位置与面积，选择适宜的塔吊位置和吨位。塔吊位置的最终确定应根据现场施工方案进行调整，以达到精确控制构件运输环节，提高场地使用效率，确保施工组织便捷及安全。

7.2.了以安全、经济、合理为原则考虑施工组织流程，保证各施工工序的有效衔接，提高效率。
7.3平面设计
7.3.1平面设计应遵循模数协调原则，优化套型模块的尺寸和种类，实现预制构件和内装部品的标准化、系列化和通用化，完善建筑产业化配套应用技术，提升工程质量，降低建造成本。
7.3.2在方案设计阶段应对医院病房空问按照不同的使用功能进行合理划分，结合设计规范、项目定位及产业化目标等要求，确定套型模块及其组合形式。
7.4立面设计
7.4.1装配整体式混凝土医疗建筑（病房楼）的立面设计应利用标准化、模块化、系列化的套型组合特点，预制外墙板可采用不同饰面材料展现不同机理与色彩的变化，通过不同外墙构件的灵活组合，实现富有工业化建筑特征的立面效果。
7.4.2装配整体式混凝土医疗建筑（病房楼）的外墙构件主要包括装配式混凝土外墙板、门窗、女儿墙、雨棚等装饰构件。
7.4.了充分发挥装配整体式混凝土医疗建筑（病房楼）外墙构件的装饰作用，进行立面多样化设计。
7.4.4立面装饰材料应符合设计要求，预制外墙板宜采用装饰材料反打、装饰混凝土等一体化装饰的生产工艺。当采用反打一次成型的外墙板时，其装饰材料的规格尺寸、材质类别、连接构造等应进行检验，以确保质量。
7.4.5外墙门窗在满足通风采光的基础上，通过调节门窗尺寸、位置、虚实比例以及窗框分接形式等设计手法形成一定的灵活性：通过附加装饰构件的方法可实现多样化立面设计效果，满足建筑立面风格多样化的要求。
7.5预制构件
7.5.1预制构件设计应充分考虑生产的便利性、可行性以及成品保护的安全性，当构件尺寸较大时，应增加构件脱模及吊装用的预埋吊点的数量。
7.5.2预制构件的设计应遵循标准化、模数化原则。应尽量减少构件类型，提高构件标准化程度，降低工程造价。对于开洞多、异形、降板等复杂部位，可进行具体设计。注意预制构件重量及尺寸，综合考虑项目构件加工生产能力及运输、吊装等条件。
7.5.3预制外墙板应根据上海地区的保温局热要求选择适宜的构造，同时考虑空调留洞及散热器安装预埋件等安装要求。
7.5.4除楼梯、电梯外，非承重内墙宜选用自重轻、易于安装及拆卸且隔声性能良好的隔墙板等，可根据使用功能灵活分隔室内空间，非承重内墙板与主体结构的连接应安全可靠，满足抗震及使用要求。
7.5.5用于卫生间等潮湿空问的墙体面层应具有防水、易清洁的性能。

7.5.6装配整体式混凝土医疗建筑（病房楼）楼盖宜采用叠合楼板，结构转换层、平面复杂或开间较大的楼层、作为上部结构嵌固部位的地下室项板宜采用现浇楼盖。楼板与楼板、楼板与梁间的接缝应保证结构安全性。
7.5.7叠合楼板应考患设备管线、吊顶、灯具安装点位的预留、预埋，以满足设备专业的要求。
7.5.8预制楼梯应确定扶手栏杆的留洞及预埋，楼梯踏面的防滑构造应在工厂预制时一次成型，且采取成品保护措施。
7.6构造节点
7.6.1预制构件连接节点的构造设计是装配整体式混凝土医疗建筑（病房楼）的设计关键。预制外墙板的接缝、门窗洞口等防水薄弱部位的构造节点与材料选用应满足建筑的物理性能、力学性能、耐久性能及装饰性能的要求。
7.6.2预制外墙板的各类接缝设计应满足构造合理、施工方便、坚固耐用的要求，应根据上海地区气侯特点等，合理进行节点设计，满足防水及节能要求。
7.6.3了预制外墙板垂直缝宜采用材料防水和构造防水相结合的做法，可采用槽口缝或平口缝；预制外墙板水平缝采用构造防水时，宜采用企口缝或高低缝。
7.6.4预制外墙板的连接节点应满足保温、防火、防水以及隔声的要求，外墙板连接节点处的密封胶应与混凝土具有相容性及规定的抗剪切和伸缩变形能力，采用硅酮、聚氨酯、聚硫建筑密封胶应分别符合《硅酮和改性硅酮建筑密封胶》GB/T14683、《聚氨酯建筑密封胶》JC/T482、《聚硫建筑密封胶》JC/T483的规定，连接节点处的密封材料在建筑使用过程中应定期进行检查、维护与更换。
7.6.5外墙板接缝宽度应考虑热胀冷缩及风荷载、地震作用等外界环境的影响。
7.6.6预制外培板上的门窗安装应确保连接的安全性、可靠性及密闭性。
7.6.7装配整体式混凝土医疗建筑（病房楼）的外围护结构热工计算应符合国家和上海市建筑节能设计标准的相关要求。当采用预制夹心外墙板时，其保温层宜连续，保温层厚度应满足上海市建筑围护结构节能设计要求。
7.6.8预制夹心外墙板中的保温材料及接缝处填充用保温材料的燃烧性能、导热系数及体积吸水率等应符合《预制混凝土夹心保温外墙板应用技术标准》DG/TU08-2158的规定。
7.7结构专业协同
7.7.1装配整体式混凝土医疗建筑（病房楼）的建筑体型、平面布置及构造应符合抗震设计的原则和要求。单元平面宜简洁规整、经济合理，可通过采用套型模块灵活组合的方法，以适合不同场地的建筑布局要求，塑造多样化的建筑形象，医疗建筑抗震设防类别采用重点设防，宜采用减隔震技术。
7.7.2为满足工业化建造的要求，预制构件设计应遵循受力合理、连接可靠、范工方便。

内容索引：

目录1
编制总说明3
示例一
示例一建筑图纸目录1-1
建筑专业施工图设计说明1-2
总平面图1-5
首层平面图1一6
标准层平面图1-7
屋项平面图1-8
标准层预制构件组合分析图1-9
装配式病房预制构件组合分析图1-10
装配式病房结构预制构件组合分析图1一11
标准层预制组合分析图1-12
南立面图1-13
北立面图1-14
东立面图1-15

西立面图1-16
1-1剖面图1-17
病房A/B套放大平面图1-18
病房A/B套放大平项图1-19
病房A/B套插座点位图1-20
病房A套内立面大样图1-21
病房B套内立面大样图1-23
整体卫生问土建条件图、整体卫生间平面布置图1-25
整体卫生间天花布置图、整体卫生间开关布置图1-26
整体卫生间给水布置图、整体卫生间排水布置图1-27
整体卫生间J立面图、整体卫生间K立面图1-28
整体卫生间M立面图、整体卫生间N立面图1-29
楼梯详图（一）1-30
楼梯详图（二）1-31
楼梯详图（三）1-32
示例一结构图纸目录（框架结构）1-33
结构专业施工图设计说明1-34

标准层预制框架柱平面布置图1-38
标准层预制框架柱模板图、配筋图1-39
标准层预制外挂墙板平面布置图1-40
标准层预制外挂墙板模板图1-41
标准层预制外挂墙板配筋图1-42
标准层预制楼板平面布置图1-43
标准层预制楼板模板图、配筋图1-44
标准层预制主梁平面布置图1-45
标准层预制主梁模板图、配筋图1-46
标准层预制次梁平面布置图1-47
标准层预制次梁模板图、配筋图1-48
预制楼梯模板图1-49
预制楼梯配筋图1-51
楼板连接节点1-52
柱柱节点构造1-53
梁柱连接节点一1-54
梁柱连接节点二1-55
示例二
示例二建筑图纸目录2-1
总平面图2-2
首层平面图2-3
标准层平面图2-4
屋项平面图2-5
南立面图2-6
北立面图2-7
东立面图2-8
西立面图2-9
1-1制面图2-10
2-2剖面图2-11

楼梯详图（一）2-12
楼梯详图（二）2-13
楼梯详图（三）2-14
楼梯详图（四）2-15
整体卫生间土建条件图、整体卫生间平面布置图2-16
整体卫生间A立面图、整体卫生间B立面图2-17
整体卫生间C立面图、整体卫生间D立面图2-18
示例二结构图纸目录（框架结构）2-19
标准层预制框架柱平面布置图…2-20
标准层预制框架柱模板图、配筋图2-21
标准层预制外挂培板平面布置图2-22
标准层预制外挂墙板模板图2-23
标准层预制外挂墙板配筋图2-24
标准层预制楼板平面布置图2-25
预制楼板模板图、配筋图2-26
标准层预制主粱平面布置图2-27
标准层预制主梁模板图、配筋图2-28
标准层预制次梁平面布置图2-29
标准层预制次梁模板图、配筋图2-30
顶制楼梯模板图2-31
预制楼梯配筋图2-33
预制梁与剪力墙平面外连接节点详图2-34

资源简介/截图：
河南省工程建设标准
DB.J41/T153-2016
备案号：J13343-2016
建设工程造价咨询档案立卷标准
Filing standard of engineering cost consultancy
2016-03-17发布2016-05-01实施
河南省住房和城乡建设厅发布

1总则
1.0.1为规范建设工程造价咨询文件归档工作，统一建设工程造价咨询文件立卷标准，建立真实、完整、准确的建设工程造价咨询档案，制定本标准。
1.0.2本标准适用于建设工程造价咨询文件的归档整理以及建设工程造价咨询成果文件档案的立卷。
1.0.3工程造价咨询业务完成后应按本标准要求，对具有保存价值的各种载体的计价文件收集齐全，整理立卷后建立档案。
1.0.4建设工程造价咨询文件的归档整理除应遵循本标准外，尚应符合国家现行有关标准的规定。

2术语
2.0.1工程造价project costs
工程项目在建设期预计或实际支出的建设费用。
2.0.2工程造价咨询construction cost consultation
工程造价咨询企业接受委托，运用工程造价的专业技能，为建设项目决策、设计、发承包、实施、竣工等各个阶段工程计价和工程造价管理提供的服务。
2.0.3工程造价咨询成果文件project cost consultancy document deliverables
工程造价咨询企业承担工程造价咨询业务时，为委托方出具、反映各阶段工程造价确定和控制成果以及管理要求的文件。
2.0.4工程造价咨询过程文件project cost consultancy process document
工程造价咨询企业在编制工程造价咨询成果文件的过程中，形成的具有保存价值的过程资料或原始依据。
2.0.5工程造价咨询档案project cost consultation archives
在工程造价咨询过程中形成或使用的具有归档保存价值的文字、图纸、图表、声像、电子文件等各种形式的成果文件和过程文件。
2.0.6清标verification for tender document
招标人或工程造价咨询企业在开标后且评标前，对投标人的投标报价是否响应招标文件、违反国家有关规定，以及报价的合理性、算术性错误等进行审查并出具意见的活动。

2.0.7案卷le
由互有联系的若干文件组成的档案保管单位。
2.0.8立卷filing
按照一定的原则和方法，将有保存价值的文件分门别类的整理成案卷，亦称组卷。
2.0.9归档putting into record
文件形成部门或形成单位完成其工作任务后，将形成的文件整理立卷后，按规定向本单位档案管理部门或向档案管理机构移交的过程。

3基本规定
3.1立卷原则
3.1.1工程造价咨询企业应遵循建设工程造价咨询文件材料的形成规律，归档文件必须真实、完整，与咨询项目实际相符。
3.1.2工程造价咨询企业应对建设工程造价咨询活动中记载的主要过程和现状具备保存价值的各种载体文件、成果文件进行收集，整理立卷归档。
3.1.3建设工程造价咨询文件应按委托项目分别立卷。
3.1.4工程造价咨询企业承担全过程工程造价业务时，宜按照各阶段工程造价咨询成果文件和过程文件，分阶段进行归档立卷。
3.1.5立卷应按下列流程进行：
1对属于归档范围的造价咨询成果文件、过程文件进行分类，确定归入案卷的文件材料。
2对卷内文件材料进行排列、编目、装订（或装盒）。
3排列所有案卷，形成案卷目录。
3.1.6立卷应采用下列方法：
1依据工程造价咨询合同委托工程（项目）和业务范围进行立卷，业务范围执行《建设工程造价咨询规范》GB/T51095中的规定。
2电子文件立卷时，应按照每个工程建立多级文件夹，应与纸质文件在案卷设置上一致，并应建立相应的标识关系。
3.1.7成果文件应为签盖完备的纸质原件。过程文件宜采用电子文件和（或）纸质文件进行归档，对有签章的文件，可采用原件归档，亦可使用复印件或扫描件归档。
3.1.8归档的电子文件的内容必须与其纸质档案一致，组织和排序可按纸质文件进行。
3.1.9归档的电子文件应采用开放式格式或通用格式进行存储，电子文件存储格式应按照《建设工程文件归档规范》GB/T50328中相关规定执行。
3.1.10卷内文件材料的制作和书写必须规范、清晰，利于长期保存和查询。
3.2案卷整理
3.2.1卷内文件页号的编制应符合下列规定：
1卷内存档文件均应按有书写内容的页面编号。每卷单独编号，页号从“1”开始。
2页号编写位置：单面书写的文件在右下角：双面书写的文件，正面在右下角，背面在左下角。
3成套的文件或印刷成册的文件材料，自成一卷的，原目录可替代卷内目录，不必重新编写页号。
4案卷封面、卷内目录、卷内备考表不编写页号。
3.2.2卷内目录应符合下列规定：
1卷内目录排列在卷内文件首页之前，式样宜符合本标准附录中格式。
2文件题名应填写文件标题的全称，可根据归档文件的变化增减。
3页次应填写文件在卷内所排的起始页号，最后一份文件应填写起止页号。
4备注应填写需要说明的问题。

4归档文件要求
4.1一般规定
4.1.1建设工程造价咨询归档文件内容和相关表式除执行本标准外，还应按照《建设工程工程量清单计价规范》GB50500、《建设工程造价咨询规范》GB/T51095、《建设项目投资估算编审规程》CECA//GC1、《建设项目设计概算编审规程》CECA/GC2、《建设项目工程结算编审规程》CECA/GC3、《建设项目全过程造价咨询规程》CECA/GC4、《建设项目施工图预算编审规程》CECA/GC5、《建设工程招标控制价编审规程》CECA/GC6、《建设工程造价咨询成果文件质量标准》CECA/GC7、《建设工程造价鉴定规程》CECA/GC8和造价管理机构发布的相关规定执行。
4.1.2过程文件宜符合以下要求：
1工程造价咨询合同宜参照中华人民共和国住房和城乡建设部及中华人民共和国国家工商行政管理总局颁布的《建设工程造价咨询合同》（示范文本）中条款签订。
2工作方案应包括工程名称、项目人员安排、编制依据、编制范围、时间安排等内容。
3质量控制流程表应包括工程名称、编制人的自审记录、审核人的审核记录、审定人的审核记录及签名等内容。
4现场勘查记录表应记录工程名称、参加人员、勘查内容等信息。
5询价记录表应记录工程名称、材料名称及规格型号、询价渠道及联系方式、询价日期、询价价格、采用价格等信息。

6会议纪要应包括工程名称、会议议题、参加人及主持人、记录人员、会议形成的主要意见和会议主持及参加、记录人员签到等内容。
7不完整文件催告函应包括被催告人、催告文件名称以及补充文件送交、签收人员等信息。
8纸质或电子版工作底稿应全面反映成果文件编制实施中工程量和各种价格计算过程。
4.1.3过程文件中的其他文件宜符合以下要求：
1工程资料接收、返还清单应记录咨询工作过程中委托方及工程造价咨询企业往来的各类文件资料名称。
2成果文件签收单应记录工程名称、送交人、签收人、送达地点、送达时间等信息。
3客户满意度调查表应包括客户对执业质量、服务态度、项目管理等内容的评价及对工程造价咨询企业或项目的意见和建议。
4影响工程造价的其他相关资料和其他计价依据。
4.2投资估算归档文件
4.2.1投资估算归档的成果文件应包括投资估算书封面、签署页、目录、编制说明、投资估算汇总表、单项工程投资估算表等。
4.2.2投资估算归档的成果文件应符合以下要求：
1投资估算书封面应包括工程名称、编制单位名称和编制日期等内容，加盖工程造价咨询企业执业印章，成果名称为××××工程投资估算。
2投资估算签署页应包括工程名称、编制人签章、审核人签
章、审定人签章、法定代表人或其授权人签字或盖章等内容。
3投资估算编制说明应包括工程概况、编制范围、编制方法、
编制依据、建设规模、主要技术经济指标及投资构成分析、有关参数和率值选定的说明以及特殊问题的说明等。
4投资估算汇总表纵向应分解到单项工程费，横向应分解到建筑工程费、设备购置费、安装工程费和其他费用。
5单项工程投资估算表纵向应分解到主要单位工程费，横向应分解到建筑工程费、设备及工器具购置费、安装工程费。
4.2.3投资估算归档的过程文件除符合本标准第4.1.2条规定外，还应包括以下内容：
1建设项目的特征、设计文件。
2相应的工程造价计价依据或资料。
4.2.4投资估算归档文件的有关表格参照本标准附录A。
4.3设计概算归档文件
4.3.1设计概算归档的成果文件应包括封面、签署页、目录、编制说明、总概算表、其他费用表、综合概算表、单位工程概算表等。
4.3.2设计概算归档的成果文件应符合以下要求：
1设计概算书封面应包括工程名称、编制单位名称和编制日期等内容，加盖工程造价咨询企业执业印章，成果名称为××××工程设计概算。
2设计概算签署页应包括工程名称、编制人签章、审核人签章、审定人签章、法定代表人或其授权人签字或盖章等内容。
3设计概算编制说明应阐述工程概况、编制范围、编制依据、编制方法、资金来源、主要技术经济指标、主要暂估项目说明、其他需要说明事项。
4设计总概算表纵向应分解到单位工程费，并应包括工程建设其他费用、预备费、建设期利息等，横向应分解到建筑工程费、设备购置费、安装工程费和其他费用。

编制公路工程概时，要熟练掌握定额，准确采集基础数据，增强编制依据的可信度，熟悉图纸和各种设计、标准，查对工程量，确定合理的施工方案，做好分析。下面简单介绍了公路工程概预算编制过程中，工程量与定额套用时的注意要点。

一临时工程

便道按路基宽度为7.0m和4.5m分别编制，便道路面宽度按6.0m和3.5m分别编制，实际宽度不同时可按比例计算。汽车便道项目未包括便道使用期内养护所需的工、料、机数量，如需养护可根据施工工期增列。

二路基工程

1. 路基土石方的开挖工作是按难易程度，将土壤和岩石分为松土、普通土、硬土、软石、次坚石、坚石六类，需土石方的运输和压实则只分为土方和石方两项，计算单位均为m3。所以，应注意按土石类别或土方和石方分别计算工程量，以便套用定额进行计价。

2. 路基土石方的开挖、装卸、运输是按天然密实体积计算，填方则是按压（夯）实的体积计算。当移挖作填土或借土填筑路堤时，应考虑定额中所规定的换算系数。即采用以天然密实方为计量单位的定额乘以规定的换算系数进行计价。

3. 由于施工机具存在经济运距的问题，如推土机推移土石方的经济距离，中型推土机一肌为50m～100m，超过经济运距是不经济的，而汽车的运距若小于500m，也难以发挥汽车运输的优势。所以，为了合理确定路基土石方的运输费用，同时考虑公路路基土石方的施工又是以推土机为主的情况下，在计算土石方的增运数量时，应考虑分别不同机械类型及其经济运距计算数量和运量，进行统计和汇总计算出平均运距，以此作为土石方运输计价的依据。

4. 在套用装载机装土、石方同时配合推土机推松密实土时，其人工推土机台班的数量按“推土机机推运土方”第1个20m的定额乘0.8的系数计算。

5. 挖掘机或人工挖装淤泥、流沙中需排水的费用应另计。

6. 挖掘机挖装土方时，如不需装车则应乘0.87的系数。

7. 填方数量，要根据实际情况，确定需要洒水的数量。

8. 路基填方数量还应包括：清表或零填方地段的基底压实、耕地填前夯（压）实后，回填至原地面标高所需的土、石方数量；为保证路基边缘的压实度加宽填筑所需的土、石方数量。此类数据一般设计图都不太明确或不完整，应由施工组织计划提出。由此项造成的工程量误差一般在2%～8%之间。

9. 耕地填前夯（压）实及填前挖松、夯实填土、机械碾压路基，如需洒水时，应另计备水的费用。

10. 软土地基处理，当采用砂或碎石等材料作为垫层时，要核查设计图表资料是否已扣减相应的路基填方数量，以免重复计价。

11. 在计算路基土石方数量时，不扣除涵洞和通道所占路基土石方的体积；需高等级公路应根据实际情况，适当扣减路基填方数量。

12. 根据施工组织，合理确定取弃土方案，准确计算取弃土运距。

三路面工程

1. 一般沥青混合料路面工程量以100m3计，其余均以1000m2计。

2. 各类稳定土基层压实厚度在15cm以内，填隙碎石一层的压实厚度在12cm以内，垫层和其它种类的基层底基层压实厚度在20cm以内，其拖拉机、平地机和压路机台班按定额数量计算。如超过以上厚度时，其相应的拖拉机、平地机和压路机台班应按定额数量加倍，同时第1000 m2还应增加3个工作日。

3. 当水泥、石灰类稳定基层中的水泥或其它材料设计文件的配合比编制与定额中的配合比不一致时，应按下列公式换算其材料的用量： Ci=[Cd+Bd×(H-Ho)] ×Li/Ld 式中： Ci——按设计配合比换算后的材料数量； Cd——定额中基本压实厚度的材料数量； Bd——定额中压实厚度每增减10cm的材料数量； Ho——定额的基本压实厚度； H——设计的压实厚度； Li——定额中的材料百分率； Ld——设计配合比的材料百分率。

4. 注意材料消耗的调整。目前设计中大量采用改性沥青、玄武岩作为路面上面层材料，套用拌合定额时，应注意按照设计要求对材料进行替换。

5. 定额中的材料消耗是按一定的油石比编制的。当设计采用的油石比与定额不同时，可按设计油石比调整定额中的沥青用量。换算公式如下： Si=Sd×Li/Ld 式中： Si——按设计油石比换算后的沥青数量； Sd——定额中的沥青数量； Ld——定额中标明的油石比； Li——设计采用的油石比。

6. 根据或标段的划分，结合现在拌合设备的生产能力，综合考虑临时用地、材料和混合料的运输费用等，合理确定拌合场的地点和面积，需要安拆的拌合设备的型号，并计算出混合料的平均运距。

四工程

1.开挖基坑。桥梁工程中围堰、筑岛根据实际情况详细计算出数量。基坑的开挖工作应按土方、石方、深度、干处或湿处等不同情况分别统计，基础工程有砌石、混凝土、沉井打桩和灌注桩等多种结构形式。基础砌石和混凝土圬工，为天然地基上的基础。

2. 涵洞工程在概算中通常以洞身、洞口和体积计时，需在预算中根据施工步骤进行计量，因考虑涵洞所处的地质类型，如软土地基，湿陷性黄土，多年冻土等特殊地质，要进行特殊地基处理。

3. 定额中混凝土工程除小型构件、大型预制构件底座、混凝土搅拌站安拆和钢桁架桥式码头项目中已考虑混凝土的拌和费用外，其他混凝土项目中均未考虑混凝土的拌合费用，应按有关定额另行计算。

4. 桥梁定额中均按露天养护考虑，如采用蒸汽养生时，应从各有关定额中扣减人工1.5个工日，其它材料费4元，并按蒸汽养生有关定额计算。

5. 凡预制在混凝土中的钢板、型钢、钢管等预埋件，均作为附属材料列入混凝土定额中，对于连接用的钢板、型钢等则应包括在安装定额内。

6. 图纸中一般给有基坑开挖和回填工程量，套用定额时一般只套用挖基定额，回填工作已包含在挖基定额中，不另行计算。但挖基定额中未考虑水泵台班，应按“基坑水泵台班消耗”表的规定计算。

7. 桥梁拱盔、木支架及简单支架定额均按有效宽度8.5m计算，钢支架按有效宽度12m计，如实际宽度与定额不同时可按比例换算。

五结论

工程概预算是工程量的计算是一项繁琐的计算工作，涉及有关建设的方针政策，个人的知识能力有限，难免产生某些错误。而定额套用与施工组织设计密切相关，应本着怎么设计怎么施工的原则编制。

所以，对编制的工程概预算的内容及工程量计算情况应进行一次全面的、专人的检查核对注意各项计价工程量的取值是否符合工程计价要求，分部分项的划分是否符合规定，有无漏项和重复计列情况，特别是注意计量单位的小数点位置，定额抽换和增计的系数是否符合要求等，以便发现情况，及时进行纠正，从而提高工程概预算的准确性和编制质量。

随着我国经济的发展，车流量的增加，交通压力加大，往往因实际通行荷载大于原设计标准等级，通行交流量远超设计导致供需不平衡造成桥梁严重雍塞，常引起桥梁构件的损坏，桥梁维修改造项目的日益增多。其中，桥梁的混凝土缺陷及裂缝修补是桥梁维修改造的重要环节。

混凝土缺陷及裂缝的种类

1、混凝土缺陷涉及的种类相对较多，有蜂窝麻面、混凝土外挂杂物等多种病害。缺陷修补按照缺陷程度分为浅层缺陷及深层缺陷。以下为几种混凝土病害的修复原则：

（1）混凝土表面蜂窝、麻面缺陷修复原则：

对蜂窝麻面较为集中的基面，按浅层缺陷修复方案处理。对露出骨料的基面，按深层缺陷修复方案处理；

（2）原混凝土结构表面挂有杂质的病害修复原则：

所有外挂有木板及纤维织物等材料的情况，统一进行拆除处理，并根据杂物覆盖面存在的具体病害按设计图纸，分深层缺陷及浅层缺陷进行处理。

2、依据混凝土裂缝特征，对其进行封闭处理或者灌浆处理，对于裂缝宽度≥0.15mm的裂缝采用压力注胶法；对于裂缝宽度<0.15mm的裂缝采用表面封闭法。

混凝土缺陷及裂缝的施工工艺

浅层缺陷

根据修复原则，浅层缺陷修复采用聚合物砂浆修补，施工流程为：现场普查→打磨清洁缺陷混凝土→涂刷界面剂→聚合物砂浆修补→抹平。

浅层缺陷修复

02

深层缺陷

根据修复原则，深层缺陷修复采用环氧砂浆修补，施工流程为：现场普查→凿除周边松散混凝土→基面清理（有露筋的打磨除锈）→涂刷阻绣剂→涂刷界面剂→环氧砂浆修补→抹平。

深层缺陷

03

封闭裂缝

对于裂缝宽度＜0.15mm进行表面封闭处理，施工步骤如下：裂缝的检查及标注→表面清理→配制环氧树脂胶泥→裂缝封闭及表面处理。

封闭裂缝

04

灌浆裂缝

对于裂缝宽度≥0.15mm的裂缝，进行压力灌浆处理。其原理是首先将裂缝构成一个密闭空腔，有控制的预留进出口，借助专用灌缝器将灌缝胶压入裂缝并使之填满，使其结构内部组织重新结合为整体。压力灌浆施工工艺流程见下图5所示。

封闭裂缝

封闭裂缝

混凝土缺陷和裂缝的分析

主体结构缺陷施工完成并且经过监理人验收后，以现场实际工程量按照平方米为单位，灌浆及封闭裂缝施工完成并且经过监理人验收后，以现场实际工程量按照米为单位计算。

浅层缺陷主要工艺为先打磨缺陷混凝土再涂刷界面剂进行聚合物砂浆修补，综合单价约为200元/m2。深层缺陷主要工艺为凿除周边混凝土、基面清理、再涂刷界面剂进行环氧砂浆修补，综合单价约为700元/m2。封闭裂缝主要工艺为表面清理、配制环氧树脂胶泥对裂缝进行封闭及表面处理，封缝胶胶厚<=2mm，封缝胶用量每米约0.2kg，综合单价约为47元/米。灌浆裂缝主要工艺为埋设灌浆嘴进行密封，再配置浆液进行灌浆，灌浆配比为每米密封胶0.25kg，灌封胶0.3kg，综合单价约为191元/米。

结 语

缺陷及裂缝修补是桥梁维修改造中重要的环节，施工前确定其施工工艺，施工中确保其施工质量。缺陷及裂缝作为隐蔽工程，需要在过程中严格核查现场工程量及施工质量，这对桥梁的结构性及耐久性起到重要作用。

编制概的前期工作

1 准备工作

1) 有关文件、规定和书等资料：主要有前阶段文件、项目所在地的征地拆迁标注、有关基本建设造价管理补充规定等。

2) 近期文件和当地最新的公路工程材料价格信息。

2 自然条件调查

线沿线的气象、地形地貌调查。内容主要是对施工现场进行定性描述，为工程提供地形、地貌条件。

3 施工条件调查

1) 查施工机构所在地址。如果项目未明确施工单位，应根据项目的公路等级调查工地至工程所在地的省会（自治区首府）或地区（市、盟）的距离，以工地转移费。

2) 建设单位了解施工单位应具备的资质等级要求等。

3) 最近的粮食、燃料、蔬菜、水供应地点的运距调查。为计算主、副食运费补贴的综合里程提供依据。

4 材料价格调查

1) 收集省、市公路造价站发布的《公路工程材料价格信息》做为确定材料预算价格的主要参考资料。

2) 调查项目所在省份的运杂费标准和养路费及车船使用税标准。

3) 通过调查确定材料的供应情况：

外购材料。按材料价格调查表所列内容到材料供应单位调查外购材料，如沥青、钢材、水泥和木材等。并应争取得到材料价格提供单位盖章确认。

现场到有关部调查地方性材料，主要是砂、石料（碎石、片石、块石）的供应情况，及石灰、煤、砖、水、电等的供应价格。有无路面上面层碎石料，是否需要外购等，并调查其供应情况，填入材料调查表

5 运输条件调查

主要是运价调查。当地可能提供的各种运输方式（汽运、火车、水运）的运价、装运费、过路费、过桥费等费用及运输状况等。

6 土地、青苗和拆迁补偿及安置补助费调查

1) 沿线调查占用土地类型、类别，土地类别名称按《全国土地分类表》（见附录二）中分类名称调查统计。根据调查各类土地类别，调查常种作物和近三年平均产量，人均占有耕地亩数农作物的市场价格等资料，并向当地政府主管部门调查征用土地、租用土地和青苗补偿费标准以及耕地占用税的标准。

2) 拆迁物、构造物，应调查其位置、范围尺寸、结构类型（房屋应注明层数）、产权单位或个人及补偿标准。

3) 需拆迁的建筑设施，如管道、电力和电讯设施，应调查所属单位及位置和拆迁影响长度，调查线杆或塔架的类型、编号和数量，以及管道架设高度或埋没的深度等。

4) 与重要管线、铁路、水利等工程及文物古迹等重要设施发生干扰引起的拆迁工程，应与其主管部门协商，落实处理方案和工程措施，必要时应取得相应的协议。

7 临时工程调查

1) 调查沿线可供施工利用的已有道路、桥涵和应修建的施工便桥、便道等的位置及长度。调查沿线施工场地，包括预制场、拌和场、施工单位驻地等场地，以及可供施工利用的房屋及其租用或修缮费用。

2) 根据工程用电需要，调查沿线电力、电讯线路情况并向有关部门了解路线附近的原有电力、电讯设施和加设公路临时电力、电讯线路的可能性，并估计其长度。

3) 全线施工、生活用水调查。

8 有关协议

凡涉及下列事项，应取得书面的意向或协议文件。

1) 与地方政府就砂石料场的开采使用、运输以及取土场、弃土堆的意向协议。

2) 拆迁建筑物、构筑物与物主协商的处理方案及相关意向性协议。

3) 与铁路、电力、电信、水利、航道等部门设施相互干扰的处理方案及与物主单位签订相关意向性协议。

4) 施工中利用电网供电的意向性协议。

5) 当地环境保护对公路建设工程的特殊要求。

概预算文件的编制方法

严格按照以下规定编制：

1) 国家发布的有关法律、法规、规章、规程等。

2) 现行的《 公路工程概算定额》（JTG / T B06-01）、《公路工程预算定额》 （JTG / T B06-02）、《 公路工程机械台班费用定额》（JTG / T B06-03）及《公路工程基本建设项目概算预算编制办法》（JTG B06-2007）。

3) 工程所在地省级交通主管部门发布的补充计价依据。

概预算审核工作的要求

1) 总体施工组织是否合理可行，施工机械的选型配套是否经济可行。

2) 根据设计图纸和施工组织设计或施工方案，对摘取的各种分部分项的计价工程量是否符合计价定额的规定与工程造价编制办法的有关规定，选用定额是否正确，有无漏项或重列情况。

3) 审核取定的各种费率标准和采用的计算基数是否符合国家有关规定或建设工程的实际情况，是否与建设主管部门或委托单位的规定和要求相符。

4) 审核采用预算单价是否与市场价相符。

5) 对编制的补充定额，要检查编制的依据、原则和方法是否符合规定，定额水平是否合理。

6) 检查工程造价文件的各种计算表格是否符合规定、齐全，分部分项造价数据及总造价的汇总有误差错等。

7) 审阅编制说明内容、文字有无不当之处。

编制概、预算应注意的问题

1 土、石方

（1）检查土石方数量填挖是否平衡。为了便于土石方平衡计算和使用，特别规定计算土石方数量表时，所有土石方均采用压实方进行计算，并在表中注明。

（2）在路基工程土石方计算及调配中，应考虑土石方变化量的因素： 计价方=挖方+借方

以上的数量套用定额的情况：

1）挖方：按土质分别套用相应的定额，单位：天然密实方。

2）填方：根据公路等级分类，选择路基碾压机械型号，套用相应的压实定额，单位，压实方。

3）本桩利用土石方：这一数量不参与费用计算。其挖已在“挖方”中计算，其填已在“填方”内计算；

4）远运利用：只计算调配运输的费用，其挖已在“挖方”内计算，其填已在“填方”内计算；

5）借土场借方：计算其“挖、装、运”的费用，其填已在“填方”内计算，其中材料费不应作为计各项费用的基数，应按当地主管部门规定的价格或调查价格，乘以其相应的计算方数；

6）弃方：只计算运输费用，其挖已在“挖方”内计算，若弃土场需要①整修场地；②修筑防护设施；③弃土方压实；④征地堆土等，应另套用相应的定额。

当以压实方为工程量，采用以天然密实方为定额单位的定额时，按定额说明乘以松方系数。

7） 在选择施工机械时，应考虑施工机械的经济运距；

一般来讲：推土机经济运距： 0～80m

拖式铲运机经济运距： 80～300m

自行式铲运机经济运距： 300～2000m

自卸经济运距： 1500m以上

定额为拖式铲运机，采用自行式铲运机铲运土方时，铲运机台班应乘以0.7系数。

2 路基防护、排水工程

1) 概算路基防护工程定额除注明者外，均已包括挖基、基础垫层的工作内容，预算防护工程定额不包含，注意区分。

2) 概、预算的路基防护工程定额除注明者外，均已包括伸缩缝、沉降缝的费用。注意不要重复计费。

3) 套用草坡护坡定额，不另计种植土费用，工程量按坡面面积计算（花不扣除格内面积）。

4) 预算定额边沟、排水沟、截水沟、急流槽定额均未包括垫层的费用，概算定额均已包含编制时应注意。

3 路面工程

1) 套用路面基层压实定额，超过定额规定的厚度就要调整人工工日和压实机械台班数量，并要按实际厚度考虑分层压实考虑。

2) 套用路面面层定额时，应根据路面设计采用的油石比、改性沥青、路面碎石与定额有差别的地方，对定额进行调整。

3) 沥青混凝土拌和站型号的选择与需拌和沥青混凝土数量、拌和站数量、工期有关，应通过计算确定。可按下式计算：

沥青拌和站生产能力（m3/h）>=需拌和沥青混凝土数量/（拌和站数量*拌和时间*拌和机械利用率）

拌和时间可按路面施工工期的50％考虑，如路面面层工期是二个月，拌和时间为60*50％*8＝240小时）。

4 桥涵工程

（1）一般上、下部主体工程量设计图纸已经给定，按照定额的要求，可较容易确定其计价的工程量，但一些完成主体工程所必须采取的措施，设计图纸一般都没有反映。如基础工程部分的围堰、排水、工作平台、护筒、泥浆船及其循环系统等；属于上、下部工程的拱盔、支架、吊装设备、提升模架、施工电梯等；还有预制场及其设施（如大型预制构件底座、张拉台座、门架等）、拌和站（船）、蒸汽养生设施等。这些辅助工程的计价数量，都要根据建设项目的实际情况和施工组织设计的要求，并参考以往的施工经验来取定，可塑性较大，造价人员应认真对待，既不能漏项，也不能凭空拟定。

（2）钻孔桩护筒数量陆地干处长度可按2～3.5m考虑，粘性土取小值，砂性土取大值。水中护筒长度确定时，应考虑护筒顶高于施工水位1.5～2m，护筒底应穿过透水层（粘性土至少2m，砂性土至少3m）。

（3）应根据地质资料中岩石的单轴饱和抗压强确定桩基钻孔岩层类别，岩石单轴饱和抗压强小于40Mpa、 40Mpa～100 Mpa、大于100 Mpa分别按为软岩、次坚岩和坚岩套用相应定额。

（4） 混凝土拌和站型号的选择与沥青沥青混凝土拌和站型号的选择相同。

混凝土拌和站生产能力（m3/h）>=需拌和混凝土数量/（拌和站数量*拌和时间*拌和机械利用率），拌和时间可按构造物施工工期的50％考虑。

（5）容易遗漏的项目如预制场平整、大型预制构件底座，其数量在施工组织设计如没有给出，可按以下方法计算：

1）预制厂平整面积＝场内预制件面积+存放预制构件面积+过道面积＝场内预制件面积*3

场内预制件面积＝所有预制构件顶面面积/预制次数

预制次数＝计划预制时间（天数）/15（取整）

2）大型预制构件底座以面积为单位

底座面积＝预制单片梁所需底座面积*场内预制梁片数

预制单片梁所需底座面积＝（梁长+2）*（梁宽+1）

场内预制梁片数＝场内预制件面积/（梁长*梁宽）

竣工结算，指在工程完工后，根据竣工图纸、会议纪要、设计变更和现场签证等所有与工程相关的资料编制的最终。是项目或各分项竣工验收后的最终总结，应确保结算范围、内容及计价标准与合同范围相一致；竣工图纸所示的工程量与实际完成相一致，并进行精准；完成的工程和服务、供应的物料和设备必须符合合同约定的质量要求并通过验收。

结合竣工备案、利润决算，审核人应注意把握好结算审核的策略和节奏。

结算中常见问题的原因分析

结算争议多，导致编审不及时甚至严重拖期，首先在于产品定位模糊，设计随意变更，造成合同总价或单价难以覆盖并锁定。

其次，招标图纸深度不够。

一方面，设计院不提供材料及设备的技术规格要求，造成技术要求模糊，合同界面不清，风险界定不明，招标单位无法编制出完整的工程量清单，清单项目或描述不清或多漏项，招标单位无法精准报价，价格的竞争型受限，开发商或建设施工单位难以合理评定标价；

另一方面，由于设计图深度不够等问题不得不延至施工阶段解决，建设施工单位不得不采用开口合同，致使合同严密性差，争议和现场签证多，成本难以锁定，而建设施工单位也不得不花费大量时间和人力加以协调。

再次，合同分拆过细。

一方面，建设施工方将大量材设采用甲供合同或甲定乙供合同予以分拆，合同数量少则几十多则上百，为此不得不安排大量人力负责材设的确认、采购、协调、管理及收验货；

另一方面，合同分拆导致项目合同关系更为复杂，建设施工方不得不承担直接 管理责任及总承包方应承担的部分责任，在工程进展及结算中常发生互相推诿扯皮的现象，从而造成无效成本，乃至进度拖延。

最后，承包商不及时编制施工图，部积极与投资监理核对预结算，其原因就在于总包填资（至结构封顶）施工、合同暂估价或利润水平较高，或其内部管理混乱。

工程结算审核的10大要点

1.做好结算审核的准备工作

首先，应要求承包商或指定分包或供应商在递交结算供审核时，附上结算价款不再调整的承诺。

其次，应详细审核项目或分项的合同文本，了解合同范围、与其他承包商之间的界面划分和计价模式等。

再次，应检查竣工资料的完整性和准确性，特别是设计变更内容是否完整体现在竣工图纸上。

最后，应及时与工程管理部、现场监理联系、交流，以充分了解项目或分项工程的现场情况，利于结算审核工作的完整性。

此外，计划编制也很重要，以XX为例，XX成本控制中心根据总工室施工图的出图时间制定各项目的预算编制计划；成本控制中心根据工程管理中心提供结算资料时间编制项目结算审核计划；成本控制中心按承包商上报结算时间编制工程结算审核计划。

2.审核面积

一方面，应关注设计变更可能引起的建筑面积调整，提醒造价咨询公司注意施工图纸与实际的建筑面积差异，必要时与或造价咨询公司或承包商计算的面积逐层进行对比。

另一方面，若建筑面积与结算不同，要求各方就面积差异取得一致；如建筑面积有调整，应及时检查机电结算相关数据。

3.审核结算资料

结算资料除了通用要求外，还有个性化要求 (以XX为例)：

土方工程结算上，须提供经过甲方现场工程师、造价工程师、监理工程师及施工单位四方共同确认的交付场地标高图和完成面标高图。标高图中必须有明确的边界线/放坡/工作面等实际情况(合同中约定不计放坡/工作面的除外，须划分详细的方格网计算图（10×10）及相关的计算书；

桩基工程结算上，桩基工程打桩原始现场记录，包括桩号/桩规格/现状土标高/桩顶设计标高/送桩长度等，须有甲方 现场工程师、造价工程师、监理工程师及施工单位四方共同的签字确认；

部品工程结算上，施工单位必须做出详细的竣工图纸供工程管理中心现场工程师、总工室设计师核对后确认，并提交 招标图纸及变更签证作为结算依据，以便对照。

园建/绿化工程类结算上，结算资料在报送甲方工程管理中心工程师之前须经过园建/绿化相关工程师的确认，并由园建/绿化 工程师签注结算核实意见；

样板房工程上，样板房工程由工程管理中心工程师接管相应的结算资料交接工作；需提供通过验收意见的样板房现状说明书及其附表；在招标时主材价为暂定的，须由成本控制中心按设计要求确认相应的主材价格。

材料设备类结算上，须提供经供货方/监理（无监理的情况除外）/总包/甲方四方签字核实的《材料设备验收单》和配套 的《材料设备价格清单》原件作为结算依据。

结算资料核对要点包括：

资料是否齐全，是否有复印件价结算的情况；

竣工验收合格报告中内容填写是否完整，特别注意验收报告中完工日期，建筑面积等一应说明是否填写完整；

工程结算工作交接单中内容填写是否完整，工程管理中心负责人是否签署；

特别留意交接单中有关竣工图纸，指令变更的描述以及往来款项的说明。

4.检查多计项

结算出现多计项的错误，通常是由于设计或竣工图纸所表述的内容超过标段或承包合同范围；或是承包合同约定的工程量计算规则与常规的认识不同。

所以，在具体检查结算前，应仔细阅读承包合同（或按常规假定标段划分）和工程量计算规则，确保结算内容与承包合同所述内容以及计算规则相一致。

常见的多计项包括但不限于如下6种：

一是已约定需含在钢筋单价或措施项目中的大底板架立筋；

二是已约定需含在土方开挖单价中的1m&p3;内的砼块料；

三是墙地面内粉刷、洗手间防水层等，这是土建总包与二次装修分包工作界面；

四是排管排线、开关插座、空调风口、冷热给水排管、弱电排管排线等，这是机电与二次装修分包工作界面；

五是穿管、预埋件、设备基础，这是土建总包与机电分包的配合界面；

六是土建总包与幕墙分包的配合界面的预埋件。

5.做好价格复核

一是审核单价。

首先，审核竣工结算所列各分项工程单价是否符合承包合同约定的单价，包括合同单价或定额单价，其名称、规格、计量单位和所包含的工程内容是否与合同或单价估价表相一致。

其次，单价换算首先要审查换算的分项工程是不是合同或定额中允许换算的，再审查换算是否正确。

再次，补充合同单价或定额及单位估价表，要审查补充定额的编制是否符合编制原则，单位估价表计算是否正确。

二是审核取费标准。

若采用定额计价，根据竣工结算时间，取费用发生时所执行的定额及与定额相对应配套的取费标准点。

应注意建筑工程类别划分是否与工程性质及规定指标相符，有无高套取费标准；各项取费的计取基数是否符合有关规定；有无规定之外的取费等；对于人工单价、开办费、管理费率、利润让利等情况需按承包合同的约定执行。

三是审核甲供料扣款及核销。

若项目或各分项工程中部分采用甲供料，则采用定额计价时，需在税后扣回甲供料定额预算价格；若甲方供应数量与工程实际用量存在差异，需进行材料核销，超供部分应按供应价扣回。

四是审核甲方代缴代扣。

项目或各分项工程中，如果存在甲方代缴代扣项目的工程水电费等，审核人应进行费用清算。

五是审核合同约定的奖罚款。

项目或各分项工程中，若依据合同约定，存在各类奖罚款的如质量、工期等，应进行此项费用清算。

此外，根据合同约定，应对项目或分项工程保修金进行计算并预留，所有结算在三方签字盖章前必须经算数核对。

6.审核工程量

同步或交叉复核工程量可用以下5种方法：

一是利用统计数据及经验，对主要工程量每平米含量先进行一次初步核准，以确定是否在合理区间内。

二是利用统筹法审核平面如建筑面积与楼板、装饰面层、天棚、吊平顶，以及垂直面如外立面与其饰面、窗、阳台、幕墙、外脚手、外立面或平面系数等相关数据的合理性、正确性。

三是逐层或选择典型楼层如地库、裙房、标准层、屋面层，复核柱、梁、楼板、剪力墙之砼、钢筋含量指标的合理性。

四是抽查或典型柱网结构的砼含量和钢筋含量。

五是定期或不定期对工程量进行百分百计算复核。

7.审核时点

对总包结算的审核，可与造价咨询单位同步进行；对指定分包或供应合同的结算审核，可安排在造价咨询单位递交初步审核意见之后。

以XX对审核时间的要求为例：

委托工程造价咨询公司进行审计的，1000万元以下的项目审计原则上出具初步审计报告的时间不得超过20天，1000万元以上的项目出具初步审计报告的时间不得超过30天，特殊情况下不得超 过45天。

成本控制中心每次受到施工单位的反馈意见后回复时间：10万元以下的2天内，10万元~50万元的3天内，50万元以上的5天内。

集团财务管理中心的复核时间为，自结算资料齐全之日起，一般复核5天内，全面复核时间为，50万元内的10天内，50万元以上的及主体、市政配套、园建工程为25天内。

以上未按时限完成的（因被审计单位自身造成的延误除外），每延迟一天扣罚责任部门总监50元。

8.发挥造价咨询单位作用

对造价咨询单位要有所要求，例如要求其提供计算底稿，并将上述检查结果与之交流沟通，要求其根据甲方审核意见与承包商进一步洽商。

在委托造价咨询公司时，XX的成本控制中心对编制预结算的咨询单位进行考察、筛选，确定委托对象后报成本分管领导审核、总经理审批确定；成本控制中心负责与被委托方签订详细的预结算编审的造价咨询委托合同；成本控制中心负责跟踪、了解造价咨询机构的编制或审核情况，督促咨询机构履行造价咨询委托合同，审查咨询机构的编制结果。

按XX的相关规定，委托工程造价咨询公司审计结算，咨询费用应按如下标准进行控制：

工程造价500万元以内的，咨询费率应控制在3~8‰以内，500万元以上的咨询费率应控制在2~6‰以内。

单独安装工程结算审计可在上述基础之上适当增加0.5~1‰，如果咨询公司最终审计报告质量控制在公司规定的误差率范围之内(初审误差率应控制在3%以内，复审误差率应控制在1%以内)，咨询公司年度咨询费收费低于上述最低费率计算的费用时，成本管理中心可以按最低咨询费率计算补偿给咨询公司，以确保咨询公司工作积极性。

最高咨询费不高于上述规定的最高咨询费率计算的咨询费，计费基数均以定案造价计算，必须在咨询合同中做出规定，确定上述计费基数时若原施工合同是总价合同，原合同总价不应计算在计费基数之内。

结算咨询合同中必须规定公司有权对咨询单位的初审金额另行委托其他单位或自行组织人员进行复审，如复审核减率超过2%但未超过3%（含3%），公司只按结算审计费70%支付审计费，另外咨询单位还要承担复审的审计费用(复审审计费按复审核定工程造价的1‰收取基本审计费，核减额提成按核减额的5%计算)，公司有权直接从应付咨询单位的审计费用中扣除。

如复审核减率超过3%,则公司不支付任何审计费用给咨询单位，已预付的审计费由咨询单位退回。

工程造价审计咨询合同必须采用公司相应合同范本。

所有涉及需要办理工程结算的承包合同中必须明确规定：

承包方提供的结算必须实事求是，如实依据合同规定计算，如果乙方虚报夸大结算金额，计算误差率超过5%，超过部分审计费由承包承担，审计费按核减额乘以4%计算，由公司直接从工程结算款中扣除，上述误差率定义为：(乙方送审金额­最后审计定案金额)÷最终审计定案金额×100%）。

所有涉及需要办理现场工程经济签证与设计变更签证的合同中必须明确规定：

签证单中的预算书的内容必须完整、准确，承包方上报的补充预算额，不得高出公司审定后的金额的10%，否则，公司将收取超出部分的10％的违约金，在结算工程总价款中扣除，并降低承包方在公司承建商评估体系的排名。

9.选好设计单位，提高出图深度和质量

以XX的图纸要求及台帐管理为例：

第一，XX总工室向成本控制中心提供设计图纸（白图），成本控制中心须办理签收登记手续，建立设计图纸收发台帐。

第二，设计图纸须明确工程所属板块、工程所在地、单位工程名称和编码；项目当期（区）的户型、栋数。

第三，设计图纸须尺寸清晰、准确，有详细的设备材料的规格型号和标准。如带装修的，需有明确的装修 标准，须明确产品档次、规格、型号，如使用套图的，需说明套图对象与变化情况。

第四，预算编制过程发生设计图纸澄清、变更修改、调整，由设计代表书面回复工程成本控制中心或在计 算图纸上标注、签名；有关问题由总工室、成本控制中心以业务联系单形式交流完成。设计回复时间不列入预算编制时间内。

第五，资料员发现存在图纸不齐，不具备预算编制条件，可拒绝收图。

第六，凡总工室给成本控制中心的设计图纸及相关资料，成本控制中心必须保存完整，直到工程全部竣工结算完成为止，并在本部门资料员处存档至少保存到项目工程全部办完竣工结算后 5 年以上。

此外，对于审核方而言，还要加强项目开发的计划和节奏，重视、强化招标采购的策划工作，确保招标采购工作的合理时间；加强、细化回标分析及询标、确认工作，减少、避免合同争议的重复发生；加强合同管理、工程记录及档案管理；加强对投资监理的事前指导、过程管理、事后考核。

10.结算过程其他注意事项

结算的工程量以竣工图为准，竣工图不清之处，预算人员要得到工程管理中心的确认或到工地现 场进行实地测量；尤其对图纸未标注、无特别要求，现场实际施工又提高标准的项目一定要有现场工程师文件确认并符合工程合同要求后才能给予按实结算。

结算单价在合同中有规定的，则按合同规定执行；结算单价在合同中未规定的则参照定额和市场合理低价进行确定；

扣除甲供、三方供货材料、设备的多用材料费（实际领用甲方材料数量减结算用量的差量乘甲方 供应材料超量扣款单价）。同时，要对甲供材料、设备的多领和少领数量也应引起足够重视；多领和少领数量要与现场工程师一起核对确认，并要对其少领和多领原因进行分析，通过分析，进一步验证结算数量的正确性。材料价差严格按材料限价调整。

按承包合同确定的结算方式确定结算总价，在初审结算书、与承包方核对时依据合同，进行甲供材料、配合管理费及责任扣款等费用的确认、扣除；

预算编制中，因、现场实际标高没能及时提供，造成未按施工组织设计、现场实际 标高计算项目和工程量的，成本控制中心结算中一定要要求工程管理中心提供施工组织设计、现 场实际标高，对原预算做出相应调整。

同一工程，若有两次以上结算或签订两份以上合同产生两份以上结算时，在分次结算中要注意之前结算与之后结算的工程量衔接，之前结算一定要用文字或图示标（说）明已结范围和位置，之后结算要在结算前先核对之前各结算书已结时间段、位置和范围，避免重复。要求现场工程师在向成本控制中心报送资料中定要注明每次结算的实际施工位置或距离。

 钢构节点

首先需要说明的是造成钢结构节点难以的原因是什么，我想大概可能有以下的几点：

1、钢结构设计没有，节点设计只要符合受力要求即可，也就没有明确的主次构件的扣减要求。

2、钢材刚性较大，不易弯折，多用小块的钢板通过焊接或者铆接的方式进行连接，造成节点的链接钢板多为不规则多边形钢板。

3、节点空间造型复杂，图纸多用三视图进行标注，需要多张图观察和对比才能想象出具体的节点样式，新入的员不容易看懂图纸。

那么我们就来看看如何通过智能表格算量和建模算量来解决以上的三个问题，并且对比这两种技巧的优缺点，希望给大家一些参考。

这里以一个典型的门架图纸的部分为例进行分析和讲解：

智能表格算量

打开广联达钢结构算量GJG2018最新版本（10月版），点击“新建”-“表格算量”进入下面这个界面：

1、主构件扣减与涂料问题：

鼠标右键新建钢柱，输入图纸中的型钢截面，并根据图纸输入钢柱的标高，软件会自动将型钢拆分成三块钢板，如图：（要注意由于上文提到的第一个问题存在，其实三块钢板的长度应该是不一致的，所以我们需要单独进行长度的调整）

从上面可以看到，红色框中的的长度都是型钢拆分成钢板之后单独调整的结果，绿色框中是软件根据输入的参数自动计算的“总重”与“总涂料面积”。

2、节点钢板多且基本都是不规则多边形的问题：

我们也可以直接用内置的“钢板库”来解决，点击表格中的“规格”进入截面库，看到钢板库（如图）。

然后根据图纸选择对应的钢板输入参数进行算量，最终的效果如图：

同样也能看到软件自动计算的总重量和总涂料面积的变化情况（绿色标注）。

同样的方式，我们也能快速的把钢梁部分计算完毕：

最后点击，工程量-汇总报表，得到整体的报表和数据：

建模算量

建模算量过程解决节点问题其实是比较简单的，广联达钢结构算量软件建模模块中可直接使用内置的节点样式，直接出和量，最终效果如图：

同时也可以直接出重量和对应的涂料面积。

到这里其实对比已经比较明确了，智能表格算量由于可以进行自动拆分焊接型材为钢板，内置钢板库等功能，所以可以做到在快速计算工程量的同时还可以自动计算涂料面积。同时这个模块功能的使用基本需要学习，直接上手就可以用；但是也需要注意的是，这种表格并不直观，也许当时你还记得每个格子算的是是什么，但是过两天对量的过程就会弄不清楚，所以智能表格算量并不直观，建议用在小型钢结构工程中。

建模算量其实我们之前也讲的比较多了，优点在于保证算量准确的同时，可以很直观的看到工程量的来源和模型展示，对后续的对量和变更有很大的帮助；但是同时我们也需要看到的是，建模算量本身有一定的学习成本，需要大家花费一定的时间进行系统的学习和练习才能良好的掌握。

所以总结对比来说：GJG2018软件内置的智能表格算量适合小型的钢结构工程（比如土建工程中的钢结构楼梯啊，车棚啊，钢结构屋顶等）；而建模算量模块适用于大型的钢结构工程（比如网架，空间桁架，大型框架，大型门式钢架等手算较为复杂，且不好对量的工程）。

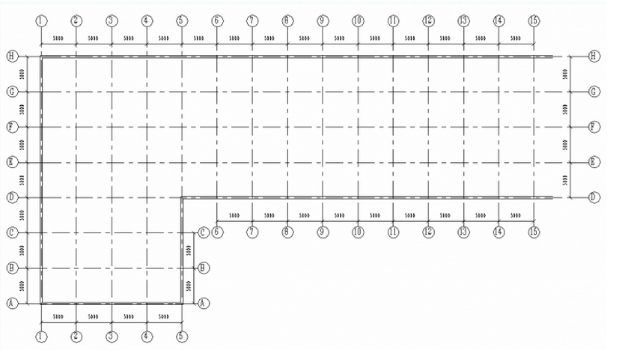

当我们遇到特别大的项目，一张图纸放不下的情况时，为了将项目完整地体现在图纸当中，我们需要将图纸进行拆分，分别放到多张图纸里，在Revit中我们可以使用拼接平面图的方式进行处理。

2.打开刚复制出来的“子”视图，勾选属性栏“范围”分组下的“裁剪视图”和“裁剪区域可见”。

3.选中裁剪框，单击“上下文关联选项卡”“模式”面板下的“编辑裁剪”，剪裁框将会进入草图编辑模式。

4.将裁剪框的草图线移动至视图中间处。

5.完成编辑模式，调整尺寸标注的位置，取消勾选“裁剪区域可见”。

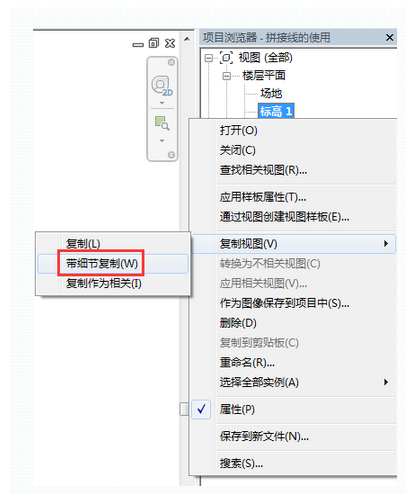

6.再次使用“按细节复制”的方式，选中我们想要创建拼接平面图的“父”视图，再次复制出来一个“子”视图。编辑裁剪框，将另一侧的草图线移至视图中间位置。

7.完成编辑模式，调整尺寸标注的位置，取消勾选“裁剪区域可见”。

8.将处理之后的两个视图分别放入图纸中即可。

  笔者从事酒店机电设计工作一年有余，对打造舒适宜人的酒店环境义不容辞。以下是笔者在工作中遇到的酒店的一些实际的细节的问题，发表一点点的拙见。

        淋浴间地漏排水不畅导致的地面积水问题的成因及解决方法

一、淋浴间施工时找坡未做好

        主要原因：在做地面垫层时，没有按设计要求找坡，做找平层时也没有进行补救措施，造成倒坡或凹凸不平而存水。因此在做涂膜防水层之前，先检查基层坡度是否符合要求，与设计不符时，应进行处理后再做防水。

        解决方法：施工质量严格把控，建筑图纸与给排水图纸协调好。

二、地漏内毛发堵塞

        主要原因：由于淋浴间特殊的污水性质决定，客人在沐浴时有脱落的毛发，浴液泡沫堵塞地漏篦子，造成排水不畅。

        解决方法：选用直通式地漏。客房打扫时要及时定期清理地漏，酒店管理要到位。

三、地漏排水管道管径不足

        主要原因：普通的地漏配备的UPVC排水管径是DN50，排水量为0.74L/S。由于淋浴废水中含有毛发，浴液泡沫占用排水空间。管径不足容易造成堵塞。

        解决方法：建议放大一号做到DN75，排水量为1.79L/S。可以大大提高排水速度，减少堵塞的危险。

四、淋浴间的冲水量大，地漏排水量能力不足　

        主要原因：地漏的排水能力不足，形成瓶颈。普通地漏排水量是1L/S。

        解决方法：若想淋浴污水迅速的通过地漏排走，建议在地漏选型采购上采用1.3L/S以上的大排水量地漏。淋浴间花洒水量很大（如热带雨林型花洒），还可以安装双地漏来增加排水量。

五、排水管未做专用通气立管

        主要原因：酒店用水高峰集中，瞬间排水量大，管道内排水会拥堵。地漏排水速度慢。

        解决方法：排水管道安装专用通气立管，建筑内部排水管道内呈水气两相流动，要尽可能迅速安全地将污废水排到室外.必须设通气管系统。排水通气管系统的作用是将排水管道内散发的有毒有害气体排放到一定空间的大气中去，供水设备以满足卫生要求;通气管向排水管道内补给空气，减少气压波动幅度，防止水封破坏;通气管经常补充新鲜空气，可减轻金属管道内受废气的腐蚀.延长使用寿命，设置通气管也可平衡管道内压力提高排水系统的排水能力。

五、污水立管专用通气立管示意　　

        主要原因：一些酒店设计存在误区，就是为了防止臭气串入室内，采用的防臭性自带水封地漏。但是在地漏的排水管上还会有P型存水弯水封。这样的双水封会适得其反，画蛇添足，由于压力波动反而极易破坏水封。

        解决方法：可以采用自带水封地漏而排水管不做P型弯，只留检查口。或是做直通式地漏，排水管上做P型弯和检查口。笔者建议做第二种，不仅排水通畅，而且造价便宜。

六、防臭型地漏与直通式地漏对比

        深水封地漏：深水封地漏是利用存水实现隔绝下水道空气。水是从一个内管流下，不是直接排出而是流入外管，然后再由外管的上部的排水孔排出。一般也配有一个小箅子收集脏物。优点是存水量大，水封不易蒸发，隔臭功能好。但是，对于酒店淋浴间的毛发泡沫混合的特殊水质，水利条件不好，容易堵。

        防臭性深水封地漏直通式地漏：地漏下方安装P型存水弯，水封高度不小于50mm，一样可以防臭防虫，且水利条件好，排水顺畅，造价便宜。

        直通式地漏：P型存水弯，酒店的淋浴间是湿区，随着客人入住，水封可以及时补充。不必采用深水封地漏来弥补水封蒸发的弱点。

    来源丨益埃毕教育

    在平面图中绘制真实的管线，并添加标记和绘制图标作为图例。

    由于图例处于项目文件中，任何修改都会反映在模型中。用户可以在开始项目之前使用该图例视图核对相关设置，而项目过程中对设置做的任何修改也会在图例中自动调整。为了避免图例视图中的管线影响项目文件，也可以讲这些管线设置到专门的“阶段”。

    步骤一：创建一张平面视图用于绘制图例。在项目浏览器中选择一张平面视图，右键单击打开右键菜单，点击“复制视图”下的“复制”命令。在视图的实例属性中，将“视图名称”改为“管道图例”，将“规程”参数改为“协调”，则该视图不会与其他专业设计视图混淆在一起。

    步骤二：绘制各种系统的管道并添加标记。使用管道命令绘制各种系统的管道，然后在管道系统的类型属性中设置该种管道的线型、线宽、线色，见图1-1。

    图1-1

    然后使用“标记”命令标记管道。可以将标记的标签设置为“系统缩写”，并且为不同的系统设置用于表示管道的系统缩写，如：排水管，见图1-2。

    图1-2

    步骤三：放置各种管道附件并添加标记。加载各种管道附件，放置在官道上作为图例。然后为其添加管道附件标记，这里可以用“类型标记”参数作为标签，见图1-3。

    图1-3

    步骤四：添加表格线。在“注释”选项卡上使用“详图线”和“文字”命令，为图例绘制表格及添加文字。

    步骤五：创建图纸，并将图例放置在图纸中。在项目管理器中右键单击“图纸”节点，在右键菜单中点击“新建图纸”命令，选择合适的标题栏。如果不希望看见图纸标题，可以选中该“视口”，点击“编辑类型”，在其“类型属性”对话框中，将“显示标题”设置为“否”见图1-4。

    图1-4

    步骤六：新建一个特殊的“阶段”用于放置图例，避免其对材料统计的影响。在“管理”选项卡上点击“阶段”，在“新构造”阶段之后插入一个新的阶段“图例”，点击确定，见图1-5。

    图1-5

    -END-

 01充分的施工准备

施工现场管理贯穿于工程施工的全过程，充分的施工准备是管理好施工现场的基础。施工单位只有通过充分的施工准备，才能保障施工过程的连续、协调、均衡和经济。在进行施工准备工作中应注意以下问题：

　　1.要建立严谨、规范的内部约束、考核、激励机制，用制度管人，用规章管理工程。

　　2.要补充调查工程沿线影响施工的因素，标注出平面位置图，并进行、论证，写出调查报告，作为修订施工方案、编制施工控制预算的依据。

　　3.施工图纸，吃透设计意图，澄清图纸中的问题，恢复定线和施工放样。对所有控制点进行加密、保护、记录。

　　4.根据施工合同协议和现场调研认真编制施工控制预算，作为控制支出、进行成本预测分析、经济核算以及统计工程进度的依据。

　　5.进行业务、技术培训和技术交底，使相关人员对工程的技术标准、操作规程、质量控制、资料整理有全面的了解。

　　6.建立工地试验室，并申请临时资质。对施工中拟使用的各种原材料取样试验，建立相关技术参数的数据库。

　　7.绘制关键工序施工工艺流程图和试验操作规程、质量检查评定、计量支付、设计变更、事故处理等操作管理框图，并使图表上墙。

　　8.根据工期要求、技术标准、机械设备能力、材料供应、自然条件等进行综合分析，选择最佳施工方案，完善施工组织设计。

02施工资源的合理配置

合理配置施工资源是保证施工现场动态投入生产要达到最佳组合，完全阶段施工任务，获取较大经济效益的关键。

　　在施工过程中，人力、材料和机械需求量不断变化，在配置施工资源时应力求均衡。要根据进度计划编制人力、材料、机械进场计划;根据材料供应与使用情况决定材料储备量;根据主导机械配置与之能力相适应的附属机械;根据天气情况和实际进度对资源进场计划进行调整。做到人、机、料、法、环协调统一。

　　实践证明：违背客观，不计成本而大量增加投入，盲目赶工的“形象”工程和投入不足致使进度缓慢的“胡子”工程都将导致施工资源的极大浪费和工程的严重亏损。

03认真做好试验段

开工后，施工单位对自然条件、施工工艺、质量控制都有一个适应的过程。通过试验段施工，可以初步掌握工程的质量控制要点、主要技术参数、施工进度、机械组合以及施工过程中的协调情况，故它是施工现场管理的一个重要环节。

　　试验段施工之前要编制施工计划，明确施工、技术要求、试验检测以及达到的质量标准。施工中发现问题应及时调整，做好记录、分析，为大面积施工提供和实践依据。

04适时调整机械组合

机械化施工能有效地降低成本、提高质量、保证进度，是当前公路建设发展的主流。在施工过程中，要保持机械组合的相对稳定。由于受进度、天气等方面的影响，机械的使用数量发生变化时，现场管理者必须适时改变机械组合。组织机械施工应注意：

　　1.根据进度计划、质量要求和机械的生产能力选择主导机械，并留有适当的余量。

　　2.全套机械的生产能力是由其中生产能力最小的机械决定的，因此，加强机械的统一调配，始终保持机械的最佳组合，提高机械的使用率。

　　3.要组织维护、抢修小组，备有关键配件，定期维护，随时随时排除故障，提高机械的完好率，确保工程正常进行。

05防洪排水工作的预防

施工受自然因素影响较大，应针对性地采取预防和应急措施，否则，工程进度、质量、效益就无法得到保证。在自然灾害中尤以水害最为严重，是影响工程质量和进度的主要因素。施工中若对防洪排水工作措施不力，将造成工期拖延，费用增加，故应注意以下问题。

　　1.施工前，要结合施工方案和施工图中的排水设计，制订防洪排水方案，做到永久性排水设施与临时性排水设施相结合。

　　2.路基路面施工要选择合适的位置和方式，始终保持纵横坡度和碾压的平整度，使雨水能迅速排走，防止边坡坍塌堵塞水沟。对排水困难或地质不良地段，应尽量避开雨季施工。

　　3.合理安排桥梁施工次序，主河槽基础应尽量在枯水季节施工，桥梁预制场应建在洪水位以上，汛期施工时，机械、材料、设备用过后尽快撤离现场，减少灾害损失。

　　4.下雨期间要经济上路巡查，及时疏通水沟，减少路基积水。要了解天气变化情况，采取应对措施，减小雨水对施工的不利影响。

06重点治理质量通病

工程质量是公路建设永恒的主题。贯彻国家有关工程质量的方针，提高全员质量意识，推行全面质量管理，是施工现场管理的重点。公路工程中的质量通病有：桥头涵顶跳车，路基不均匀沉降，路面平整度差等。加强现场质量管理，要以治理质量通病为突破口，重点抓好以下工作。

　　1.彻底处理软弱路基，确保路基整体稳定。路基不均匀沉降会导致路面开裂、路基失稳，危及行车安全。主要原因是路基未充分压实。为此，现场质量控制要抓好地表清淤和路基分层填筑及压实;在路基填挖方交界处、施工分段接头等非连续地段要作为质量控制的关键点加强控制。

　　2.认真处理路基与桥涵接头，防止桥头涵顶跳车。桥涵与路基施工往往不能同步进行，在路基与桥涵之间形成接头，若施工质量控制不好就会造成跳车，一般设置桥头搭板，铺设土工隔栅或土工布，改换填料等，这些措施如果没有严格的质量控制和合理的施工工艺保证仍然不能达到满意的效果。因此，现场管理的重点是确保碾压到位，压实度符合质量标准。

　　3.严格控制路线的线型与标高。随着公路修建等级的不断提高，施工中对路线线型与标高的要求也越来越严。纵横坡不适、平整度差等直接公路的外观质量和使用品质，影响服务对象的舒适度，影响施工的效益，故这些要从路基开始层层检查验收，达不到要求及时返工，谨防积重难返。

　　4.确保结构物的内在和外观质量。公路是暴露在野外的线形构造物，既要满足行车要求，又要与周围的景观相协调，满足行人的视觉要求，为此，要达到内在质量与外观质量的统一。满足结构物的内在质量，必须控制关键材料、关键工序、关键工艺;满足结构物的外观质量，必须做到工艺精细、线条分明、线型顺适、层次清晰。

07加强进度控制

进度计划是控制工程进度的依据，施工组织中的月、旬作业计划以及材料、机械使用计划都要服从进度计划的要求。进度计划反映工程从准备到竣工的全过程，反映施工中各分部、分项工程及工序之间的衔接关系，是现场管理者统筹全局，合理调配施工资源，正确指导生产活动的基础。能否按照计划旗实施，既体现施工单位的合同意识，也体现施工单位的组织协调能力和管理水平。当工程进度受到和人为因素的影响而与计划偏差较大时，现场管理者要结合实际，对进度计划进行调整，并做到：

　　1.根据计划或进度管理曲线，查找实际进度与计划进度的差距，影响进度的原因。

　　2.调整滞后项目的施工方案，适当增加资源投入，安排施工顺序，采用多作业面的平行流水作业或立体交叉平等流水作业，加快施工进度。

　　3.合理压缩关键线路上的作业时间，尽量保证总工期实现，必要时倒排工期。

08搞好成本管理

成本管理就是通过成本核算来计划和控制经济活动。施工现场管理要达到的目的就是通过对工程进度、质量的控制来降低工程成本，提高经济效益。不计成本，不搞核算的粗放型管理只能导致工程干的越多亏得越大。为此，要注意抓好以下工作。

　　1.完善成本管理制度，使采购、库存、发放、使用等每一环节在制度在约束下进行。

　　2.根据施工定额对各分项工程进行成本控制，力求使人工、材料、机械控制在规定的范围内。

　　3.分项或分部工程完成后，要对照施工控制预算进行成本预测，对已经出现或可能出现的超支采取应对措施。

　　4.单位工程完成后，要及时进行成本核算，根据实际发生的工、料、机及管理费出该工程的实际成本，与施工控制预算比较，查找成本管理中的问题。

　　5.工程全部完成后，要结合施工控制预算、计量支付进行效益分析，经验教训。

09做好施工保通

施工现场保通关系到施工能否正常进行。无论是新建还是改建工程，如果便道、便桥、边施工边通车的路段不能通行，机械、材料、人员就无法进场开展工作，同时还会打乱施工秩序，造成经济损失和质量问题。现场保通要注意。

　　1.便道、便桥的通行能力和承载标准要与施工规模及机械通过量匹配。要加强养护，使便道、便桥始终处于完好状态。

　　2.地方道路作便道时，要与道路所有者签订使用维护协议，对承载能力低的桥涵进行加固。

　　3.边施工边通车的路段要设立安全标志，且由路政管理人员指挥，避免交通事故，减少堵车现象。

010加强初期养护，配合交工验收

为了保持路容、路貌，保证公路各项能力的正常发挥，使工程顺利通过交工验收，施工单位要加强工程的初期养护，对工程外观进行整修，并注意以下问题。

　　1.全面检查路基、路面、桥涵、构造物、交通安全设施，存在问题及时处理。

　　2.清理路基、路面上的施工废料;按路基标准横断面整修路肩、边坡;清理桥涵、构造物上的附着砂浆;修补路面及构造物的局部损坏;使公路线型顺适、整齐美观。

　　3.按照《公路工程竣工验收办法》的要求，写出施工总结，恢复路线控制点，标注里程桩号，为质量鉴定创造条件。

　　综上所述，公路工程施工的现场管理是一项复杂的系统工程，不同的工程项目，所采取的管理措施应有所不同，作为施工单位的现场管理者要与时俱进，大胆探索新的管理思路，通过加强施工的现场管理，使工程质量、进度和效益不断得到提高。

全现浇外墙，充分利用了铝模施工优势，实现外墙一次浇筑成型，杜绝了外墙裂缝渗漏等质量通病，而且减少交叉工序（砌筑、抹灰、贴砖等湿作业），节约工期，提高效率，因此受到行业的广泛推崇。但是，外墙全现浇混凝土体系有一个弊病是抗震等级低导致开裂，结构拉缝正是解决这一问题的关键技术。

若将填充墙与结构受力墙柱全部刚性连接时，地震一但发生，由于墙体的约束导致梁、柱的变形不能随地震波一起变形，将导致墙体开裂，情况严重将直接危害建筑物的安全。在上述非承重墙与承重梁、柱及墙之间做出来的缝称为结构拉缝。

基于中天碧桂园住宅项目实例

看一下全现浇混凝土外墙结构拉缝的施工

本住宅工程为减少交叉工序，提高施工效率，外墙利用铝模深化设计从结构上“砌改墙”实现全砼外墙，一次现浇成型。考虑到不同地震烈度区对结构的影响，结合本工程设计要求抗震设防烈度的前提下，对外墙设置结构拉缝。

结构拉缝：在构造砼墙体与剪力墙的竖向或横向接缝部位，填充柔性材料将二者间接连接，达到既不影响剪力墙的刚度，又能实现外墙一次浇筑完成的目的。

 外墙深化

本工程主体采用铝模工艺，原外墙上的阳台隔墙、阳台栏板、窗台墙、外立面竖板、小墙垛等砌体墙改为混凝土浇筑。下图以某楼栋标准层为例，层高为3.15M，墙柱砼等级为C45，梁板等级为C30。砌改墙及结构拉缝参考图例。

 结构拉缝材料选用

结构拉缝型材采用PVC-U型材。结构拉缝的分类：

竖向拉缝及横向拉缝宽均选用200MM宽，竖向拉缝长度为底板到梁底的高度，横向长度为砌体结构长度。

竖向结构拉缝

水平结构拉缝

施工工艺

工艺流程：

主体结构安装→构造墙柱钢筋安装→拉缝材料固定安装→模板安装→砼浇筑

拉缝材料固定安装示意：

A1：按照图纸标示的位置、尺寸确定安装的位置及规格

A2：竖向拉缝板固定安装

A3：横向结构拉缝安装;在混凝土初凝前安装横向拉缝板，使拉缝板与混凝土粘接密实，未密实区域使用抹平工具推送混凝土填充实；禁止横向拉缝板在混凝土凝固后安装

结构拉缝的安装标准：

结构拉缝的安装节点图：

质量控制

在安装竖向结构拉缝时，注意定位筋的长度不要超过墙体钢筋厚度，两端满足保护层厚度。

部分结构拉缝截面400MM的部位，用两块宽200MM的拉缝板并排放好，并焊接定位筋。定位筋直径同拉结筋。

在安装横向结构拉缝时，应在混凝土初凝时安装，禁止混凝土终凝后安装。

在安装竖向结构拉缝时，拉缝板上口用胶带封口防止混凝土进入板内。

 一、施工准备阶段

1.确定项目总监理工程师，成立项目监理机构，配套基础资料和设施，进驻工程施工现场;

现场监理机构应具备的基础资料和设施:

1) 中标书;

2)监理委托合同;

3)监理公司对总监的任命书及授权;

4)监理机构成员及分工，上岗证书复印件等;

5) 办公用品申领配备;

6)现场办公室形象布置;

2.进一步熟悉情况，收集有关资料，以作为开展建设工程监理工作的依据;

建设单位应向现场监理机构提供的资料

1)规划许可证(复印件);

2) 施工许可证(复印件);

3)建筑红线及验收通知书;

4)经审查通过的设计文件和设计施工图纸;

5)施工单位中标通知书及施工合同;

6)水准点、坐标点、地下管线图等原始资料

7)地质勘探报告;

8)建设单位与有关部签订的与工程建设有关的合同、协议书;

9)建设单位驻现场代表及授权书;

10)质量监督手续;(需要我们提供监理中标通知书、监理单位资质证书及监理合同 、监理规划)

施工单位应向监理机构提交审核的资料：

1) 施工企业营业执照、资质证书(复印件);

2)企业等级证书、信用等级证书(复印件);

3)企业安全资格审查认可证(复印件);

4)质量体系认证证书(复印件);

5)检测中心资质证书(复印件);

6)工程中标价、书明细表(复印件);

7)项目经理等主要管理人员资格证书、上岗证(复印件);

8)特殊工种操作人员上岗证(复印件);

9)本工程自审手续齐全，经各部门负责人签认的和施工现场临时用电施工组织设计;

10)第一批进场的施工机械合格证书(复印件)、规格、型号、功率、进场实践等;

11)水准点、坐标点的复核记录;

12)依法分包单位的资质及业绩。

3.编制建设工程项目的监理规划;

1)监理规划的编制应针对项目的实际情况，明确项目监理机构的工作目标，确定具体的监理工作制度、程序、方法和措施，并应具有可操作性;

2)监理规划应在签订委托监理合同及收到设计文件后，开始编制，完成后必须经监理单位技术负责人审核批准，并应在召开第一次工地会议前，报送建设单位;

3)监理规划应由总监理工程师主持、监理工程师参加编制，公司审核;

监理规划应包括以下主要内容：

项目工程概况;监理工作范围;监理工作目标;监理工作依据;项目监理机构的组织形式;项目监理机构的人员岗位职责;监理工作内容;监理工作方法及措施;安全文明及环保管理;保温、节能;监理工作制度;监理工作程序;监理设施;履行监理安全责任。

4)根据《建设工程安全生产管理条例》的规定，按照工程建设的强制性标准和建设工程监理的要求，编制包括安全生产监督管理方案的项目监理规划，明确安全生产监督管理工作的范围、目标、内容、工作程序和制度措施，以及人员配备计划和职责等。

4.编制建设工程项目的监理细则;

1)监理实施细则应符合监理规划的要求，并应结合工程项目的专业特点，做到详细具体、具有可操作性;具体有土建方面的、安全、暖通、强电、弱电、给排水等专业。

2)监理实施细则应在相应工程施工开工前编制完成，并必须经总监理工程师批准;

3)监理实施细则应由专业监理工程师编制;

监理实施细则应包括下列主要内容：

a专业工程的特点;

b 监理工作的流程;

c 监理工作的控制要点及目标值;

d 监理工作的方法及措施。

e 在监理工作实施过程中，监理实施细则应根据实际情况进行补充、修改和完善。

5.第一次工地会议应在总监下达开工令之前举行，由建设单位主持召开，会议应包括以下主要内容:

1)建设单位、承包单位和监理单位分别介绍各自驻现场的组织机构、人员及其分工;

2)建设单位根据委托监理合同宣布对总监理工程师的授权;

3)建设单位介绍工程开工准备情况;

4)承包单位介绍施工准备情况;

5)建设单位和总监理工程师对施工准备情况提出意见和要求;

6)总监理工程师进行监理交底;监理组织机构;监理工作依据;监理单位的权力(法规、合同授权);监理工作的内容(监理合同范围简介);监理工作的基本程序和方法(监理规划简介);有关报表的报审要求;监理与施工方的配合要求;监理安全书面交底(被交底的施工方项目经理和总安全员确认签署姓名及日期)。

7)研究确定各方在施工过程中参加工地例会的主要人员，召开工地例会周期、地点及主要议题。

8)第一次工地会议纪要应由项目监理机构负责起草，并经与会各方代表会签。

6 施工单位必须编制专项方案的分部(分项)工程有：

1)基坑支护与降水工程专项施工方案;

2)土方开挖工程专项施工方案;

3)模板工程专项施工方案;各类式模板工程，包括滑模、爬模、大模板等;水平混凝土构件及特殊结构模板工程。

4)起重吊装工程专项施工方案;

5)脚手架工程专项施工方案;a高度超过24m的落地式钢管脚手架;b附着式升降脚手架，包括整体提升与分片式提升;c悬挑式脚手架;d门型脚手架;e挂脚手架;f吊篮脚手架;g卸料平台。

6)拆除、爆破工程专项施工方案;

7)其它危险性较大的工程专项施工方案;a建筑幕墙的安装施工;b预应力结构张拉施工;c隧道工程施工;d工程施工(含架桥);e特种设备施工;f网架和索膜结构施工;g6m以上的边坡施工;h大江、大河的导流、截流施工;港口工程、航道工程;k采用新技术、新工艺、新材料，可能影响建设工程质量安全，巳经行政许可，尚无技术标准的施工。

施工单位必须经专家论证的方案有：

1)深基坑工程;

开挖深度超过5m(含5m)或地下室三层以上(含三层)，或深度虽未超过5m(含5m)，但地质条件和周围环境及地下管线极其复杂的工程。

2)地下暗挖工程;

地下暗挖及遇有溶洞、暗河、瓦斯、岩爆、涌泥、断层等地质复杂的隧道工程。

3)高大模板工程;

水平混凝土构件模板支撑系统高度超过8m，或跨度超过12m，施工总荷载大于10KN∕㎡，或集中线荷载大于15KN/m的模板支撑系统。

4)30m及以上高空作业的工程;

5)大江、大河中深水作业的工程;

6)城市房屋拆除爆破和其他土石大爆破工程。

7.签署开工令时具备的开工条件：

1)施工许可证已获政府主管部门批准;

2)征地拆迁工作能满足工程进度的需要;

3)施工组织设计已获总监理工程师批准;

4)承包单位现场管理人员已到位，机具、施工人员已进场，主要工程材料已落实;

5)进场道路及水、电、通讯等已满足开工要求;

8.正式开工前，所辖区的建设工程质量安全监督机构第一次到建设工程项目施工现场实施质量、安全交底，建设单位相关负责人、施工单位项目经理、技术负责人、安全员和项目监理机构总监、安全监理人员、相关专业人员代表参加。交底内容见建设工程质量安全监督方案。监理项目部应提前做好签到及影像拍摄工作。

二、施工阶段

质量控制

1、巡视和旁站。

施工过程中对重点的项目和部位实施旁站，检查施工过程中材料及混合料与批准的是否符合，检查施工单位是否按批准的方案、技术规范施工。

2、平行检查。

按设计和规范要求列表，按规定的比例进行检查。

3、

4、和试验。

对完成的工程的几何尺寸进行实测实量验收，不符合要求的要进行整修，无法进行的要求返工，对各种材料、混合料配比、砼、砂浆等级等，监理人员可随机抽样试验(施工单位需提供条件)，水、电、按规范要求实施检测和试验;

5、指令性文件。

根据发生质量问题的严重程度区别对待真确处理，监理工程师通过书面指令和文字说明及图片对施工单位进行质量控制。

控制

1、进度款支付工作：

1)承包单位统计经专业监理工程师质量验收合格的工程量，按施工合同的约定填报工程量清单和工程款支付申请表;

2)专业监理工程师进行现场计量，按施工合同的约定审核工程量清单和工程款支付申请表，并报总监理工程师核定;

3)总监理工程师签署工程款支付生效，并报建设单位;

2、工程变更

1)变更提出 → 确认 → 定价 → 实施 → 验收 → 支付

3、未经监理人员质量验收合格的工程量，或不符合施工合同规定的工程量，监理人员应拒绝计量和该部分的工程款支付申请。

4、及时做好监理费的回收工作。

安全管理

1.熟悉建筑安全方面的及地方相关文件。

2.做好审核、验收、巡视、检查工作。

3.严格执行“预告单、警告单”的安全管理手段。

4. 现场遇到突发事件时应作出正确反映，了解事情原因，并保护好现场，同时第一时间上报公司生产部门分管领导。

信息管理

监理资料是每个项目监理机构监理工作的成果，是体现监理工作和业绩的重要组成部分;是所监理工程的备忘录;是保护项目监理机构的有效证据;是监理质量终身制可追溯的主要依据;是建设工程项目上级主管部门考核监理公司的主要内容之一;也是质量认证机构检查、考核、评审的重要内容之一。

总监应对监理资料的完整、及时、准确负责。

三、竣工验收阶段

单位工程竣工预验收：

1.单位工程竣工预验收由项目监理机构总监主持并组织建设单位代表、施工单位、设计单位代表，确定单位工程预验收小组成员名单及分工;

2.单位工程竣工预验收内容

1)单位(子单位)工程质量控制资料监理核查表

2)单位(子单位)工程安全和功能检验资料及主要功能监理检查记录汇总表;

3)单位(子单位)工程观感质量监理检查记录;

4)监理抽查/见证试验情况汇总及说明;

5)对单位(子单位)工程实体质量全面检查，并做详见记录。

3.拟写单位(子单位)工程竣工预验监理结论，提出对竣工预验收遗留的整改问题及商定解决办法，要求在竣工验收前整改完毕，并在竣工验收前向建设单位提供整改问题完成的情况报告;

工程质量评估报告：

工程概况

质量评估依据

监理质量控制方法

分部、分项工程质量评定

单位工程质量评估意见

建设单位组织工程竣工验收：

1) 建设单位介绍验收组成员名单，安排参加验收人员签到;

2)建设单位汇报工程概况和工程档案验收情况;

3)施工单位汇报工程建设竣工报告，包括合同执行、进度、安全、资料等情况;

4)监理单位汇报工程建设监理总结及质量评估情况，包括工程资料的审查意见及质量监督机构责令整改问题的完成情况;

5)验收组审查建设、勘察、设计、施工、监理单位的工程档案资料;

6)验收组实地查验工程质量;

7)工程设计、工程勘察单位汇报工程竣工验收有关情况;

8)验收组对工程勘察、设计、施工、设备安装质量和各管理环节等方面作出全面的评价，各责任主体分别阐明各自的验收结论，形成经验收组人员签署的工程竣工验收意见。验收组人员在单位工程竣工验收报告上签字;

9)质监站对工程竣工验收的组织形式、验收程序、执行验收标准等情况进行现场监督、提出监督意见。如发现有违反建设工程质量管理规定行为和强制性条文的，责令整改;

10)工程竣工验收合格后，建设单位应当5日内出具工程竣工验收报告和竣工验收证明书。

这次他想通过修改导入的CAD图纸的颜色，来表示河流。

是的，你没有看错，这个用来表示河流的，不是模型，而是一张dwg格式的CAD图纸。

而且我们看到，他其实已经修改过dwg图纸材质了，在着色模式下，河流颜色已经是青色的了，效果还是很好的。

但是，在真实模式下颜色却没有改过来，显示的仍然是灰色。

这个材质是在哪里修改的呢？真实模式的颜色显示没有改过来，这又是哪里的问题呢？

我们对于dwg图纸，可以先查看一下表示河流的线或填充块是什么图层。单击图纸，然后点击【查询】去选择想查询的图形线条，软件就会弹出“导入实例查询”对话框。从对话框中，我们就可以看到它在CAD中的图层名称。

知道图层之后，我们就可以去修改图纸中的线条、材质颜色了。单击【视图】选项卡 -【可见性/图形】，找到【导入的类别】面板，这边就会显示导入到Revit中的dwg图纸。

但是我们发现，这里仅可以修改图纸的“投影/表面”线颜色，无法修改填充图案。并且，这位小伙伴已经将线颜色修改了，可是对真实模式下河流的颜色并没有影响。很明显，河流的大面积材质不是在这里设置的，所以我们继续单击下方的【对象样式】。

进入“对象样式”对话框，我们就可以看到，这里不仅可以修改导入的dwg图纸的【线宽、线颜色、线型图案】，还可以修改它的【材质】。

我们找到对应的图层，将它的材质修改为我们想要的河流材质。

修改完之后，单击【确定】退出，效果如下图所示。

那回归这个问题的本身，为什么一开始这位同学的河流材质在着色模式和真实模式下会不一样呢？这就跟材质的【着色】和【外观】选项卡分别控制着材质什么情况下的显示样式有关。

 建筑物加固改造概述：建筑物在使用期间可能由于各种原因（原设计标准低，不能满足现在的使用要求；设计失误或施工质量差需要加固；使用功能改变或要求提高；灾害影响；环境影响等），需要进行加固改造养护修缮都是其服役过程中正常的工作内容，我们平时对建筑物的加固有没有科学依据？建筑物加固到底是怎样的一个流程？今天，就和大家一起过一遍这个标准的流程。

【根据《混凝土结构加固构造》13G311规定】

建筑物进行结构加固的时候必须按照：

原始资料收集（原建筑岩土工程勘察报告、结构竣工图、建筑竣工图、历史修缮等其它资料）→原结构可靠性鉴定和抗震鉴定→改造后的建筑图→加固方案选择→加固施工图设计→施工图审查→施工→竣工验收→投入使用，

原结构可靠性鉴定和抗震鉴定

我们用人做比喻，建筑物就好比一个人，一个人生病之后首先要去医院对病情进行诊断，要去做各种检查，用来确定病情。建筑物同样如此，我们首先要对它的原结构进行安全鉴定，出具结构鉴定报告。然后再根据结构的具体病害，有效针对治疗。

加固方案

加固方案的确定要根据结构鉴定报告结论，结合该结构的具体特点及加固施工条件，按安全可靠、经济合理原则确定。结构加固着重于提高结构构件的承载能力，抗震加固着重于提高结构的延性和增强房屋的整体性；对于隐蔽工程加固来说，则选择能不动就不动的原则来处理。

加固施工图设计、施工图审查

确定了加固方案以后，我们就需要进行施工图的设计和设计完成后的审图环节。图纸的设计是为了让我们在施工过程中有一个的目标与标准；审图是为了检查设计是否合理有无优化可能以及设计是否安全可靠等。

施工

做好了之前的准备之后，进入加固处理的实战阶段，怎么样把那些理论变成实实在在的东西，这就需要加固施工来完成这项工作。在施工之前我们应按设计要求以及结构特点编制施工组织设计，施工严格按照相应工艺标准进行施工，过程中采取措施避免或减少损伤原结构构件，以免对原有构件造成二次破坏，为我们后期处理造成不利影响。

竣工验收

后一步质量验收和工程验收，应按照国家标准《建筑结构加固工程施工质量规范》《混凝土结构施工质量验收规范》进行质量检验和工程验收。

资源简介/截图：
备案号：69287—2019

中华人民共和国文物保护行业标准

WW/T 0089—2018

博物馆陈列展览形式设计与施工规范Form design and construction code of exhibition in museum

2019-06-01 实施2019-01-31发布

中华人民共和国国家文物局 发布

引 言

博物馆陈列展览的设计与施工不同于任何一种功能类工程，是集文化诉求、艺术表现、展品陈列、文物保护、科学解读、公众服务等各项特殊功能于一体的综合性工程系统，包含了自然科学、社会科学、语言文字、平面设计、工业设计、人体工程学、造型艺术、声光控制、电子媒体和建筑、环境艺术等诸多学科领域知识技术的综合运用，具有极强的特殊性和专业性。博物馆陈列展览工程需要较高知识结构与较强创造能力的有机配合为基础，并有专业的施工、加工制作实体和高水平艺术创作团队的协作来保证陈展目的的完美实现。博物馆陈列展览工程不能简单理解为一般工程的概念，而应该理解为是一项专业科技文化活动的具体实现过程，需要有切实可行的操作管理规程进行协调统合。

本规范从博物馆陈列展览工程流程、陈列展览施工标准用语定义、主要技术手段的定义和解释、艺术品创作加工、价格认定和参照标准、文物保护应用、观众服务理念、非标准化施工的解决方式和监理验收等方面，为博物馆陈列展览工程提供了一套科学可行的，符合目前博物馆陈列展览工作特征的操作规程。本规范的实施将有利于保障合格的博物馆陈展工程，对博物馆行业趋向科学化、现代化和规范化的健康发展具有积极意义。

1 范围

本规范规定了博物馆陈列展览的形式设计、施工制作、工程监理及工程验收方面的工作规程和相关技术要求。

本标准适用于博物馆（博物馆条例定义）举办的开放性陈展的设计与施工。遗址保护建筑内部和各级保护性（古建、旧址、遗址）建筑的陈展、非国有博物馆陈展的设计和施工可参考使用。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改）适用于本文件。

GB/T5237 铝合金建筑型材GB 6566 建筑材料放射性核素限量GB 8383 锁具名词术语GB 8384 锁具测试方法GB/T18229 CAD工程制图规则GB 18580 室内装饰装修材料人造板及其制品中甲醛释放限量GB 18581 室内装饰装修材料溶剂型木器涂料中有害物质限量GB 18582 室内装饰装修材料内墙涂料中有害物质限量GB 18583 室内装饰装修材料胶粘剂中有害物质限量GB 18584 室内装饰装修材料木家具中有害物质限量GB 18585 室内装饰装修材料壁纸中有害物质限量GB 18586 室内装饰装修材料聚氯乙烯卷材地板中有害物质限量GB 18587 室内装饰装修材料地毯、地毯衬垫及地毯用胶粘剂中有害物质释放限量GB/T23863 博物馆照明设计规范GB/T 30234 博物馆文物展品标牌标准GB/T50104 建筑制图标准GB 50210 建筑装饰装修工程质量验收规范GB50222 建筑内部装修设计防火规范GB 50300 建筑工程施工质量验收统一标准GB 50303 建筑电气工程施工质量验收规范GB 50319 建设工程监理规范GB 50325 民用建筑工程室内环境污染控制规范GB/T 50326 建设工程项目管理规范GB/T50502 建筑施工组织设计规范GB 50870 建筑施工安全技术统一规范JGJ 66 博物馆建筑设计规范JGJ146 建设工程施工现场环境与卫生标准JGJ/T244 房屋建筑室内装饰装修制图标准WW/T 0016 馆藏文物保存环境质量检测技术规范WW/T0069 馆藏文物防震规范

3 护行备业标

下列术语和定义适用于本文件。

3.1华准备博馆华准 collection and supplementary exhibits

用于展览的文博机构收藏的文物类藏品和自然标本类藏品及用于替代其功能的复制品、仿制品和模拟复原等。

3.2博馆华陈 assistant item on display

陈列展览中用于辅助解读和说明陈展内容的各种沙盘、模型、图版、艺术品、装置、电子、媒体等展示手段和项目的总称。注：科技、军事等类的陈列展览中，往往以模型、装置、艺术品等辅助展项代替展品。

3.3华列 exhibition equipment

陈列展览中使用的展柜、展台、展架和其它与展品存放、安置、保护相关用具的总称。

3.4案展 relative elevation

建筑物某一部位相对于基准面（标高的零点）的竖向高度。

3.5览形 primary structure

承载施工的建筑物的主体结构或围护结构。【GB 50210，术语2.0.2】

3.6览式 base course

直接承受施工的面层。【GB 50210，术语2.0.3】

4 设计4.1 与施工规

承载陈列展览工程的场馆应为已竣工的经验收合格的建筑，符合GB 50300和JGJ66的标准和要求。

4.2 范和发布实和国物保家局

博物馆为陈列展览工程的建设单位，应组织专门的陈列展览形式设计与施工管理团队，包括项目主管、藏品管理、文物保护、内容设计、形式设计、开放服务、工程监理、预算审计、土建、安防、电子、信息等方面专业人员。组织招标应注重博物馆陈列展览工程的特殊性和《中国博物馆协会博物馆陈列展览设计施工资质管理办法》的指导意义。

4.3 和国物保发布实物保组织

承接博物馆陈列展览形式设计与施工的单位应具备相匹配的设计与施工资质，按照GB/T50326 和GB/T50502的规定执行，并参考《中国博物馆协会博物馆陈列展览设计施工资质管理办法》。

4.4 中华人民共和国文物保实览本工规

陈列展览形式设计与施工应强制遵守国家关于建筑施工、生产安全；公共场所安全；文物、遗址的安全、保护；及环境保护等方面的法规、标准和规范。

5.1 概述

形式设计包含视觉形象设计和施工设计两方面，是根据已有的内容设计（陈列展览大纲等）、展品和建筑设计图纸，对展览的空间构成·视觉艺术形态，内容的逻辑关系呈现和展品的组织·排列·安置方式，以及承载环境的施工和各种辅助技术手段的实施方法进行总体设计，重点在于对陈列展览大纲的理解·整体表现对策和提出解决方案，充分考虑展品安置·文物保护·陈列展览流线和观众安全舒适等方面的要素，以创造科学·良好的陈列展览效果。形式设计包括概念设计和深化设计两个阶段，均应有设计说明和资金概算/预算，在各阶段完成后特别是深化设计完成后均应有严格的审定程序。图纸的绘制应执行或参考GB/T50104和JGJ/T244的规定。图册装订以A3幅面为宜。

5.2 设计说明

概念设计和深化设计均应包含清晰详尽的设计说明，设计说明应包含设计总述·分项说明及设计要点·施工方式·技术手段·工艺材料·主要技术指标·特殊技术指标·特殊创作人介绍·资金概算等内容。

前言…………………………………………………………………………………………………………Ⅲ

引言…………………………………………………………………………………………………………V

1范围………………………………………………………………………………………………………1

2规范性引用文件…………………………………………………………………………………………1

3术语和定义………………………………………………………………………………………………2

4总则………………………………………………………………………………………………………2

4.1场地要求……………………………………………………………………………………………2

4.2建设单位的设计施工管理…………………………………………………………………………2

4.3设计施工单位的施工组织…………………………………………………………………………2

4.4陈列展览形式设计与施工的基本要求……………………………………………………………2

5形式设计…………………………………………………………………………………………………2

5.1概述…………………………………………………………………………………………………2

5.2设计说明……………………………………………………………………………………………3

5.3概念设计……………………………………………………………………………………………3

5.4深化设计……………………………………………………………………………………………3

5.5形式设计的审定……………………………………………………………………………………8

6施工制作…………………………………………………………………………………………………8

6.1基本要求……………………………………………………………………………………………8

6.2材料…………………………………………………………………………………………………8

6.3展墙施工……………………………………………………………………………………………8

6.4展具加工……………………………………………………………………………………………9

6.5照明灯具…………………………………………………………………………………………10

6.6辅助展品…………………………………………………………………………………………11

6.7辅助展项…………………………………………………………………………………………11

6.8文物保护技术应用…………………………………………………………………………………13

7施工监理………………………………………………………………………………………………13

8施工验收………………………………………………………………………………………………13

8.1概述………………………………………………………………………………………………13

8.2验收组……………………………………………………………………………………………13

8.3报验………………………………………………………………………………………………13

8.4认证………………………………………………………………………………………………13

8.5阶段验收…………………………………………………………………………………………13

8.6最终验收…………………………………………………………………………………………14

8.7验收报告…………………………………………………………………………………………14

参考文献……………………………………………………………………………………………………15

资源简介/截图：
备案号：59986-2017

中华人民共和国文物保护行业标准

WW/T 0078-2017

近现代文物建筑保护工程设计文件编制规范

Specification for designing dossier of modern heritage building conservation project

2017-12-01实施2017-07-19发布

中华人民共和国国家文物局 发布

1 范围

本标准规定了近现代文物建筑保护工程设计文件编制的基本原则及内容、现状勘察及文件、方案设计文件、施工图设计文件、工程造价经济文件、格式。

本标准适用于全国近现代文物建筑的保护工程设计。尚未确定为文物，但确认为具有文物价值的近现代历史建筑的保护工程设计文件，可以参照本标准编制。

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T50001—2010 房屋建筑制图统一标准

GB 50052—2009 供配电系统设计规范

GB 50054—2011 低压配电设计规范

GB 50057—2010 建筑物防雷设计规范

GB/T50103—2010 总图制图标准

GB/T50104—2010 建筑制图标准

GB/T50105—2010 建筑结构制图标准

GB/T50106—2010 给水排水制图标准

GB/T50114—2010 暖通空调制图标准

GB/T50348—2004 安全防范工程技术规范

GJ16—2008 火灾自动报警系统设计规范

文化部，文物保护工程管理办法2003年

国家文物局，文物保护工程设计文件编制深度要求（试行），2014年

3 术语和定义：下列术语和定义适用于本文件。

3.1近现代文物建筑 modern heritage building

1840年以后建造的具有历史、科学、艺术价值，并已公布为全国重点文物保护单位、省级文物保护单位、市县级文物保护单位及登记为不可移动文物的非传统古建筑体系的建筑物和构筑物。

3.2现状勘察 survey of current condition

对近现代文物建筑的形制、材质、做法、构造、环境、设施和功能、保存状态以及具体的损伤、病害、破坏、危害、变形等进行现场调查、检测、测绘、复核等活动。

3.3近现代文物建筑保护工程 modern heritage building conservation project

针对近现代文物建筑的损伤、病害、破坏、危害、变形及结构安全所采取的技术措施的实施，包括：加固、修缮、迁建、保养等。

3.4结构加固 structural reinforcement

通过对文物建筑结构的修复和补强，排除建筑危险，满足正常使用状态下结构安全和使用功能，

有效延长建、构筑物保存寿命的措施。

3.5岩土工程 geotechnical engineering

土木工程的一个分支，以工程地质学、岩石力学、土力学与基础工程为理论基础，涉及岩石和土的利用、整治和改造的一门科学技术。

4 设计文件编制基本原则及内容4.1 设计文件编制依据

设计文件编制依据为以下内容：

a）文物保护法律文件；

b）相关技术标准及要求；

c）检测、结构鉴定、现状勘察成果；

d）文物行政部门批复意见；

e）甲方（建设方）的设计委托书；

f）文物保护单位的相关规划文件；

g）近现代历史建筑结构安全性评估导则。

4.2 设计文件分类编制要求

凡涉及近现代文物建筑抢险、结构加固、现状修缮、重点修复、迁建、内部装修、暖通设备、电气设施、消防设施、防雷设施、安全防范设施、技术防范设施等工程，均宜编制相对独立的设计文件。

4.3 设计基本程序

基本程序为历史调研→现状勘察→专项检测及评估（如必要）→编写现状勘察报告→方案设计→编制方案设计概算→根据文物行政部门的审批意见修改完善方案设计→施工图设计→施工图预算。（工程规模较小、技术简单的工程可直接进入施工图设计）

4.4 设计文件基本内容4.4.1 概述

设计文件一般由现状勘察文件、方案设计文件、施工图设计文件、工程造价经济文件等组成。申报方案设计时应提交现状勘察文件、方案设计文件及工程造价经济文件。申报施工图设计时应提交现状勘察文件、施工图设计文件及工程造价经济文件。

前言…………………………………………………………………………………………………………Ⅲ

1范围………………………………………………………………………………………………………1

2规范性引用文件…………………………………………………………………………………………1

3术语和定义………………………………………………………………………………………………1

4设计文件编制基本原则及内容…………………………………………………………………………2

4.1设计文件编制依据…………………………………………………………………………………2

4.2设计文件分类编制要求……………………………………………………………………………2

4.3设计基本程序………………………………………………………………………………………2

4.4设计文件基本内容…………………………………………………………………………………2

4.5设计文件深度基本规定……………………………………………………………………………3

5现状勘察及文件…………………………………………………………………………………………3

5.1资料及研究…………………………………………………………………………………………3

5.2现状勘察……………………………………………………………………………………………4

5.3探查检测……………………………………………………………………………………………4

5.4专项检测及鉴定……………………………………………………………………………………4

5.5现状照片……………………………………………………………………………………………5

5.6现状勘察报告………………………………………………………………………………………5

5.7现状实测图纸………………………………………………………………………………………6

6方案设计文件……………………………………………………………………………………………6

6.1概述…………………………………………………………………………………………………6

6.2方案设计说明………………………………………………………………………………………7

6.3方案设计图纸………………………………………………………………………………………8

7施工图设计文件…………………………………………………………………………………………8

7.1一般规定……………………………………………………………………………………………8

7.2施工图设计说明……………………………………………………………………………………9

7.3施工图设计图纸……………………………………………………………………………………9

8工程造价经济文件……………………………………………………………………………………10

8.1方案设计概算……………………………………………………………………………………10

8.2施工图经济文件…………………………………………………………………………………10

9设计文件格式…………………………………………………………………………………………10

9.1装订规格…………………………………………………………………………………………10

9.2封面要求…………………………………………………………………………………………11

9.3扉页要求…………………………………………………………………………………………11

9.4文本字体、照片及图纸格式……………………………………………………………………11

附录A(规范性附录)结构、设备、电气专业设计文件编制提要…………………………12

资源简介/截图：
A16 备案号：29558-2010

中华人民共和国文物保护行业标准

WW/T 0024—2010

文物保护工程文件归档整理规范

Specification for archiving document of conservation project of cultural heritage

2010-07-01发布2010-09-01实施

中华人民共和国国家文物局 发布

1 范围

本标准规定了文物保护工程文件归档整理的范围、内容和质量要求，统一文物保护工程文件归档整理的审查标准，界定文物保护工程文件归档整理的基本术语。

本标准适用于文物保护工程文件的归档整理以及工程文件的审查移交。

2 规范性引用文件

下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本标准。

GB/T10609.3—2009 技术制图复制图的折叠方法

GB/T11821—2002 照片档案管理规范

GB/T17678—1999 （所有部分）CAD电子文件光盘存储、归档与档案管理要求

GB/T18894—2002 电子文件归档与管理规范

GB/T50328—2001 建设工程文件归档整理规范

3 术语和定义

下列术语和定义适用于本标准。

3.1文物保护工程项目 conservation project of cultural heritage

依法经文物行政主管部门批准，按照保护工程设计文件对核定为文物保护单位的或其他具有文物价值的不可移动文物单独立项实施的保护工程。

3.2项目委托单位 project entrust organization

在某项文物保护工程中，与勘察、设计、施工、监理等单位签署委托合同的法人实体，包括文物古迹的业主单位、管理单位或其他机构。

3.3单位工程 single project

具有单独的文物保护工程设计文件，并能够据以独立组织施工，实施完工后可作为文物保护工程项目组成部分的分项工程。

3.4分部工程 subproject

是单位工程的组成部分，指可以按部位独立组织施工的工程内容，也可按文物保护工程的各工种划分。

3.5文物保护工程文件 conservation project document of cultural heritage

在文物保护工程各阶段实施过程中直接形成的图纸、文字、声像等各类文件，包括工程准备阶段

文件、工程施工阶段文件、竣工图及工程竣工验收阶段文件。

3.6竣工图 as-built drawing

工程竣工后，真实反映文物保护工程项目实施结果的图样。

3.7竣工验收文件 handing over document

文物保护工程项目竣工验收过程中形成的文件。

3.8案卷 file

由互有联系的若干文件组成的档案保管单位。【GB/T50328—2001，术语2.0.11】

3.9立卷 filing

按照一定的原则和方法，将有保存价值的文件分门别类整理成案卷，亦称组卷。【GB/T50328—2001，术语2.0.12】

3.10归档 archiving

文件形成单位完成其工作任务，将形成的文件整理立卷后，按规定提交档案管理机构。【GB/T50328—2001，术语2.0.13】

4 基本规定

4.1 项目委托单位以及勘察、设计、施工、监理等单位应将工程文件的形成和积累纳入工程实施管理的各个环节和有关人员的职责范围。

4.2 在工程文件的归档整理工作中，项目委托单位应履行下列职责：

a）在与勘察、设计、施工、监理等单位签订协议或合同时，对提交项目委托单位的工程文件的名称、内容、套数、质量、提交时间等应提出明确要求；

b）收集和整理工程准备阶段、竣工验收阶段形成的文件，并应进行立卷归档；

c）负责组织、监督和检查勘察、设计、施工、监理等单位的工程文件的形成、积累和立卷归档工作，汇总勘察、设计、施工、监理等单位立卷归档的工程文件；

d）在工程质量竣工验收前，项目委托单位应提请文物管理部门对立卷归档的工程文件进行审查。

4.3 勘察、设计、施工、监理等单位应将本单位形成的工程文件立卷后向项目委托单位提交。

4.4 文物保护工程项目实行施工总承包的，由总承包单位负责收集、汇总各分包单位形成的工程文件，立卷后按合同规定向项目委托单位提交；由若干个单位承接的，各承接单位应负责收集、整理其承接项目的工程文件，立卷后按合同规定向项目委托单位提交。

4.5 在工程质量竣工验收前，文物管理部门应对立卷归档的工程文件进行审查，主要审查工程文件内容的真实性和完整性。

4.6 文物保护工程文件的归档整理除执行本标准外，病虫害防治、消防、防雷、安防、水电等相关专业的单位工程文件的归档整理应按有关规定执行。在文物保护工程中相关的新建建筑、基础设施等建设工程文件的归档整理，若本标准未作规定的则应执行GB/T50328—2001的有关规定。

前言……………………………………………………………………………………………………………………Ⅱ

1范围………………………………………………………………………………………………………………1

2规范性引用文件……………………………………………………………………………………………1

3术语和定义……………………………………………………………………………………………………1

4基本规定………………………………………………………………………………………………………2

5工程文件的归档范围及质量要求……………………………………………………………………………3

5.1工程文件的归档范围………………………………………………………………………………………3

5.2归档文件的质量要求……………………………………………………………………………………3

6工程文件的立卷………………………………………………………………………………………………4

6.1立卷的原则和方法…………………………………………………………………………………………4

6.2卷内文件的排列………………………………………………………………………………………4

6.3案卷的编目…………………………………………………………………………………………………4

6.4案卷装订…………………………………………………………………………………………………6

6.5卷盒、卷夹、案卷脊背……………………………………………………………………………………6

7工程文件的归档与移交…………………………………………………………………………………………7

附录A(规范性附录)文物保护工程文件归档范围和保管期限表………………………………………8

附录B(规范性附录)竣工图纸归档质量要求……………………………………………………………19

附录C(规范性附录)卷内目录式样……………………………………………………………………………21

附录D(规范性附录)卷内备考表式样………………………………………………………………………22

附录E(规范性附录)案卷封面式样……………………………………………………………………………23

附录F(规范性附录)案卷脊背式样……………………………………………………………………………25

屋面找坡是平顶建筑物最常见的做法，有很多同学看不懂屋面排水找坡图或者不会计算找坡层的体积，对于2%找坡，最薄处40厚找坡，不会算。

今天就来讲讲屋面找坡的计算方法。

一般图纸的屋面的平面图纸，都会有类似这样的区域划分的找坡平面。或者在图纸做法里，注明找坡的做法，这些时候就需要根据图纸计算找坡的。

如图1所示

那么如何计算找坡？

找坡的有混凝土找坡，轻集料垫层找坡等，一般按图纸计算出面积，根据说明的厚度就可以计算出体积，但是由于做了找坡，厚度就不一样。

1、坡度公式

我们先看一下坡度的概念，图纸中一般标出的2%找坡，是什么意思呢？

2%坡就是：从0高度开始，一直走到100m长度的地方，高度变成了2m，就叫2%找坡。

坡度的计算方法是：坡度=高度/长度

2、平均厚度计算公式

a.给出最薄处厚度

我们来拟定一个，最薄处20，2%找坡的最常见情况，来推理一下平均厚度的计算公式。

最薄处=20

找坡角度=2%

延坡度长度= b

求找坡的平均厚度

推理过程如图10所示，这个是一般最常用的公式，大家跟着一起算一遍。

再把公式简化一下，把20换成图纸规定的最薄厚度：a，可以得到公式

当图纸给出最薄厚度时，找坡角度：

平均厚度=（b*坡度+2a）/2

（其中b是延坡的长度）

（a是最薄处厚度）

因为这种方法是可控的，规定了最薄处，厚的地方只需要按规定坡度设置厚度即可，也施工方便验收，符合规范。

而规定最厚处，向薄处找坡。

不好确定最薄处的厚度，最薄处厚度不可控。可能有的位置找坡长度很大，造成最薄处厚度非常小，甚至是负数，不符合排水的要求，如图11所示。

所以一般图纸都是规定最薄处 ，向最厚处找坡的标注。

b.给出最厚处，计算厚度

假如图纸规定最厚处的厚度 ，向四周找坡，也可以按下面公式计算，如图12所示。

规定了最厚60，2%找坡。

平均厚度=（2H-b*2%）/2

（其中b是延坡的长度）

（H是最厚处厚度）

本文是张向荣老师原创，张老师的公众号是“欣欣向荣学造价”

在混凝土结构设计规范（GB50010-2010）中并筋指为解决无法获得足够直径钢筋及配筋密集引起设计、施工的困难，将几根钢筋并在一起的布置方式。也指用此种布置方式布置的钢筋束。

柱并筋，是指柱子的纵筋有两根或多根并在一起的情况。

有些图纸会在柱钢筋表里，给出文字说明，表示并筋，

大部分图纸会给柱大样，也可以看出来并筋的情况

柱并筋如何在广联达处理？

在柱截面编辑中处理，按住shift+鼠标左键，输入偏移距离布置。如图：

梁并筋，如下图

广联达目前无法直接处理梁并筋，可以在梁对应钢筋信息的位置输入梁钢筋及并筋信息，若纵筋及并筋钢筋信息相同，输入总根数正确即可；若钢筋信息不同，用+连接输入，

也可以用自定义线/挑檐/压顶等代替绘制即可，钢筋在属性列表下方的【截面编辑】中进行编辑

Revit如何来绘制直角弯头的单线管道图？下面就来为大家讲解一下。

Revit机电管线出图，由于图纸比例的原因，管径DN50以下的管道一般以单线形式显示出图。并且一般不需要绘制弯头、三通等管件，因而管道转弯处往往用直角表示。而在Revit中使用默认样板文件绘制管道，弯头会使用弧线表示。下面讲述绘制单线管道加直角弯头的方法：

1、将视图的详细程度设置为“粗略”或者“中等”，如下图

2、上图可见，详细程度改为“粗略”后，水管弯头显示为弧形。打开“系统”面版下的“机械设置”

3、勾选“为单线管件使用注释比例”，修改“管件注释尺寸”为0.1mm。

修改后弯头处为直角，如下图所示：
