一、混凝土空心砌块施工准备

1、施工材料准备

（1）混凝土空心砌块、加气混凝土砌块与专用砌筑砂浆、胶泥，按照进场批量，提供出场合格证、厂家资质、检测报告等相关原材证明资料，材料外观、质量、尺寸、规格的物理性能符合《砌体》中的要求，产品经质检部认可后进行现场抽样复试；

允许尺寸偏差要求

外观质量

物理性能要求

混凝土空心砌块：设计墙体厚度为100mm，规格为390mm×100mm×190mm和390mm×200mm×190mm。养护龄期不得低于28天，应有产品合格证和质量保证书，进场后应见证取样进行强度等级、干燥收缩率、相对含水率检验。

加气混凝土砌块：体积密度级别B06，强度级别A3.5。设计墙体厚度为100mm/200mm，砌块的主要规格为600×100×240mm；600×200×240mm

其他材料：拉结筋、预埋件等，提前做好防锈防腐处理。

2、二次结构工程施工的水平运输及垂直运输

（1）水平运输：使用翻斗车及小推车解决水平运输问题。

（2）垂直运输：二次结构施工前立室外电梯。

3、试验计划

（1）混凝土空心砌块：每1万块为一验收批，不足1万也按一批计。

（2）加气砼砌块：以1000块为一验收批，不足1000块也按一批计。

（3）水泥：同强度等级每400t为一验收批，不足400t也按一批计。

（4）砂子：同一产地、同一规格每400m3或600t为一验收批，不足400m3或600t也按一批计；每一验收批取样一组（20kg）。

（5）砂浆：同一砂浆强度等级，同配合比，同种原材料每一楼层或250 m3砌体为一个取样单位，每取样单位标准养护试块的留置不得少于一组（每组6块）。

（6）构造柱、配筋带砼：每一楼层每段制作三组试块。

（7）钢筋植筋拉拔试验：每种钢筋型号做一组拉拔试验，且植3000根钢筋做一组拉拔试验。

（8）试验工做好试件的制作、养护、送检工作，及时将试件资料整理完好，报送归档。

二、混凝土空心砌块施工方法

1、工艺流程

施工准备 →墙体放线立皮数杆→绑扎构造柱钢筋→植筋验收→拌制砂浆→排砖撂底及混凝土空心砌块、加气混凝土砌块砌筑→过梁模板→过梁钢筋绑扎→构造柱、过梁混凝土浇筑→过梁上部混凝土空心砌块、加气混凝土砌块砌筑→构造柱柱头模板及混凝土浇筑→15天后砌上部斜砖

2、施工准备

（1）水电须提前安排水电管路的施工。施工后如遇有工程洽商涉及管路变更，应切割墙面，留槽后补，严禁剔凿破坏陶粒砌块。各种预留孔洞，预埋件，按图纸要求设置，避免之后剔凿。

（2）设置皮数杆：皮数杆的设置间距一般设置在转角处，一般距墙皮或墙角50mm为宜，皮数杆应垂直、牢固、标高一致。

（3）墙体砌筑前，基础墙或楼层表面应清扫干净，洒水湿润。

（4）混凝土墙柱与二次结构墙体的接触面应进行清污处理。

（5）每天砌筑高度≤1.2米。

3、排砖撂底

依据设计图纸各部位尺寸，排砖撂底，使组砌方法合理，便于操作。根据墙体各个部位实际状况，排砖撂底，制定合理的、便于操作的组砌方法。组砌方法应保证上下错缝，交接处能够咬槎搭砌，最小错缝长度应符合规范规定要求（≥90mm）。

4、砂浆、胶泥

（1）砂浆拌合均匀、胶泥按标准配比。

（2）砂浆、胶泥应随拌随用，当施工期间最高温度超过30度时，应分别在拌成后2h到3h内使用完；超过上述时间的砂浆、胶泥得使用，并不应再次拌合使用。

5、砌筑施工做法及施工方法

（1）施工做法参照《墙身—框架结构填充混凝土空心砌块》、《墙身-加气混凝土》的做法。

（2）砌体施工前，应将地基梁顶面或楼层结构面按标高找平，依据施工图放出轴线、砌体边线和洞口线。

（3）砌块上下皮应错缝搭接，搭接长度不小于90mm（砌筑长度的1/3左右）。

（4）混凝土空心砖与砼交接部位采用顶砌，保证砌块与砼之间的灰浆挤压密实。灰缝内灰浆要饱满，不得出现瞎缝、透明缝。在砌下一皮砌块时，要检查上一皮砌块灰缝是否饱满、密实，如不饱满密实，应填满砂浆挤压密实，再进行下一皮砖砌筑施工。

（5）加气混凝土砌块墙砌筑前，外墙应先浇筑C20细石混凝土基座，高120，内墙砌筑三皮混凝土实心砌块，宽同墙厚。

（6）拉通线砌筑时，随砌、随吊、随靠，保证墙体垂直、平整，不允许砸砖修墙。转角及交接处同时砌筑，不得留直槎；哑巴口两侧交叉砌筑。

（7）组砌方法应正确，上下错缝，交接处咬槎搭砌，掉角严重的砖或砌块不宜使用。

（8）混凝土小型空心砌块的砌体水平缝为8～12mm；加气混凝土水平缝为15mm，竖向灰缝为20mm。

（9）填充墙砌筑时应错缝搭砌，加气混凝土砌块搭砌长度不小于砌块长度的1/3；小型空心砌块搭砌长度不小于90mm；竖向通缝不大于500mm。

（10）与框架柱连接的填充墙，沿框架柱全高每隔400 mm插2φ6.5通长钢筋，后砌隔墙应沿墙高每隔400 mm配2φ6.5通长钢筋与其两端相交墙体拉接。

（11）设置在砌体水平灰缝中的钢筋锚固长度不小于700mm,且其水平或垂直弯折长度不小于20d和150mm；钢筋的搭接长度不小于250mm。

（12）转角及交接处同时砌筑，不得留直槎，斜槎高度不大于1.2m。拉通线砌筑时，随砌、随吊、随靠，保证墙体垂直、平整，不允许砸砖修墙。

（13）混凝土空心砌块、加气混凝土砌块除底部、顶部和门窗洞口处，不得与其他块材混砌。

（14）砖砌体的转角处和交接处同时砌筑，严禁无可靠措施的内外墙分砌施工；对不能同时砌筑而又必须留置的临时间断处应砌成斜槎，斜槎水平投影长度不应小于高度的2/3；砖砌体的灰缝应横平竖直，厚薄均匀；水平灰缝厚度为10 mm。

（15）砌块砌体的水平灰缝厚度及竖向灰缝宽度分别宜为15㎜和20㎜，砌筑时的铺灰长度不得超过800mm，严禁用水冲浆灌缝，砌体灰缝应横平竖直，全部灰缝均应铺填砂浆；水平灰缝的砂浆饱满度不得低于90%；竖缝的砂浆饱满度不得低于80%；砌筑中不得出现瞎缝、透明缝；砌筑砂浆强度未达到设计要求的70%，不得拆除过梁底部的模板。

施工预控要点：1、填充墙砌至接近梁底、底板时，应留有一定的空隙，填充墙砌筑完并间隔15d以后，方可将其补砌挤紧；补砌时，对双侧竖缝用高强度等级的水泥砂浆嵌填密实。2、框架柱间填充墙拉结筋应满足砖模数要求，不应折弯压入砖缝。拉结筋宜采用预埋法留置（现场采用植筋做法，在砌筑施工前做好拉拔检测）。3、填充墙采用加气混凝土砌块等材料时，框架柱与墙的交接处宜用15mm×15mm木条预先留缝，在加贴网片前浇水湿润，再用1∶3水泥砂浆嵌实。4、通长现浇钢筋混凝土板带应一次浇筑完成。5、砌体结构砌筑完成后宜60d再抹灰，并不少于30d。6、每砌筑高度宜控制在1.8m以下，并应采取严格的防风、防雨措施。7、严禁在墙体上交叉埋设和开凿水平槽；竖向槽须在砂浆强度达到设计要求后，用机械开凿，且在粉刷前，加贴钢丝网片等抗裂材料。8、宽度大于300mm的预留洞口应设钢筋混凝土过梁，并且伸入每边墙体的长度应不小于250mm。

砼上返台浇注：1、根据图纸设计要求：卫生间隔墙下应做C20细石砼防水台，高度高出相邻地面150mm（结构地面250mm）。2、注意事项：1、将原有地面进行凿毛处理，支设模板验收合格后方可进行浇注砼。2、上返台宽度应考虑墙厚及位置。

6、填充墙与结构的拉结

（1）外填充墙在窗台下部和窗洞顶高度处及内填充墙在门洞顶高度处均应设置钢筋混凝土圈梁 ;墙体高度超过4m时，在半高处也应设置圈梁。圈梁截面为墙厚×150，配筋为410,Ø6@250。当圈梁有高差时，应使高低圈梁搭接，搭接长度为1000，圈梁钢筋直接锚入钢筋砼墙内35d，当在洞口处圈梁代过梁时，过梁下铁按下图配置，下铁应伸过洞边400，与圈梁钢筋搭接40d。

（2）填充墙砌至板、梁底附近后，应待砌体沉实15天后再用斜砌法把下部砌体与上部板、两间用砌块逐块填实（或留置3-5cm缝隙用细石微膨涨混凝土填充）；当墙长大于5米时，墙顶应与梁板有拉结，采用Ø8@1500膨胀螺栓与梁（板）固定后，用2Ø6.5钢筋与膨胀螺栓绑扎在一起，高度为150㎜，用细石微膨涨混凝土填实。

墙长度≥5m时，墙顶部与梁或板拉结措施

（3）混凝土墙体长度＜5m在楼板底（梁底）斜砌一排砖，以保证混凝土墙体顶部稳定、牢固。

混凝土墙体长度＜5m时，墙顶部处理措施

（4）填充墙与墙柱采用通长混凝土圈梁及拉结筋进行拉接。

（5）砌块填充墙与钢筋混凝土墙、框架柱、构造柱之间，填充墙与填充墙之间，填充墙与梁板之间应有拉结措施，即沿后砌填充墙全高每隔400 mm设2Ø6.5通长钢筋与钢筋混凝土墙、框架柱、构造柱及其两端相交墙体拉接。

（6）配筋带中的钢筋及拉结筋连接采用搭接，搭接长度不小于50d（不小于300mm），其末端应做成180度弯钩，弯后平直段长度不应小于3d。

（7）构造柱与墙体的连接处应砌成马牙槎，从每层柱脚开始，先退后进。构造柱与楼面交接处，应预留插筋。构造柱上下端楼层处H/6高度范围内，箍筋间距@250。

（8）构造柱留置原则：在墙体转角处、洞口宽度大于2m洞口的两侧、填充墙端部设置构造柱，墙长大于等于5米，每隔2-3米设置一个；墙高大于2倍的层高时，在其中部设置一个构造柱，柱截面：墙宽×200纵筋为4φ10箍筋￠6@250，砼标号C20。

1）外墙窗口下设不小于60mm与墙同宽的c20砼带，2根￠6通长设置分布筋￠6@200。

2）门洞口两侧设置钢筋砼门框，与墙等宽厚度120mm，2根￠10通长设置分布筋￠6@250。

3）室内门口及填充墙中部遇有≥300mm的安装预留洞部位均须设置过梁，且门过梁设置遇有剪力墙部位的进行植筋现浇，其余的采用预制的办法，配筋如下表，长度为洞口宽度+500，砼标号C20。顶层圈梁、卧梁高度不宜超过300mm。有条件时(防水及节点处理较好)宜在顶屋盖和墙体间设置水平滑动层。外墙转角处构造柱的截面积不应大于240mm×240mm；与楼板同时浇筑的外墙圈梁，其截面积高度应不大于300mm。砌体工程的顶层和底层应设置通长现浇钢筋混凝土窗台梁，高度不宜小于120mm，纵筋不少于4φ10，箍筋6φ@250；其它层在窗台标高处，应设置通长现浇钢筋混凝土板带，板带的厚度不小于60mm，混凝土强度等级不应小于C20，纵向配筋不宜少于3φ8。顶层门窗洞口过梁宜结合圈梁通长布置，若采用单独过梁时，过梁伸入两端墙内每边不少于600mm，且应在过梁上的水平灰缝内设置2-3道不小于2φ6@300通长焊接钢筋网片。顶层及女儿墙砌筑砂浆的强度等级不应小于M7.5。粉刷砂浆中宜掺入抗裂纤维或采用预拌混凝土砂浆。混凝土小型空心砌块、加气混凝土砌块等轻质墙体，当墙长大于5m时，应增设间距不大于3m的构造柱；每层墙高的中部应增设高度为120mm，与墙体同宽的混凝土腰梁，砌体无约束的端部必须增设构造柱，预留的门窗洞口应采取钢筋混凝土框加强。

构造柱与墙体连接剖面图

（9）构造柱模板采用15mm厚木质多层板，竖向龙骨采用80×100mm木方，间距200mm；横向龙骨采用Ф48钢管，间距600mm。

（10）构造柱必须先砌砖，后浇筑砼，构造柱应有外露面，构造柱模板采用多层板，加固使用钢管及φ12 螺栓加固，墙体砌筑时，在砖缝中预留φ20 硬塑管，支模时将螺栓穿入塑料管内加固模板，支模前清理模板，并涂刷隔离剂，在模板与墙体接缝处粘贴海绵条。

构造柱支模立面图

构造柱支模剖面图

（11）浇筑构造柱混凝土之前,必须将砌体和模板浇水湿润，并将模板内的落地灰、砖渣和其他杂物清理干净。砌墙时应在柱模的底部留洞，供清除模板内杂物用。清除完毕立即封闭洞眼。

（12）门洞口周边做钢筋混凝土抱框，与门窗木框边缝的余量每边为15mm。

（13）设计要求的洞口、管道、沟槽应于砌筑时正确留出或预埋，未经同意，不得打凿墙体和在墙体上开凿水平沟槽；宽度超过300mm的洞口上部，加设过梁。

7、墙体拉结筋

墙体拉筋采用植筋胶植筋的方式进行锚固。锚固深度及孔径详见下表，锚固完后应按要求进行现场拉拔试验。

严格按上表要求进行打孔，满足孔深及孔径要求；植筋用的结构胶使用前,将原材料的材质单、出厂合格证、各种证明材料准备齐全，上报监理验收合格后，方可使用；植筋孔洞打完后，用气泵将孔洞内的灰尘吹干净后，经监理验收合格方可进行下道工序施工；植筋完成后，经现场拉拔试验合格后方可进行下道工序施工，植筋拉拔试验每植筋3000根做一组。

8、管线及挂件安装要求

（1）在砌块墙上设置暗线开洞和吊挂件，一定要待砌体墙灰缝达到粘结强度后方可进行。

（2）暗埋管线应先开管槽，管槽的水平长度≤300mm，竖向宽度≤100mm，深度≤D/2mm。管线安装后，需用粘结石膏进行填实。管槽大于上述规定时，应在构造做法上采取增加墙体强度的做法。如墙上有多排垂直管线时，在砌块墙间留出空隙，布管后用粘结石膏填实补平等。

（3）砌块切割应用粗齿锯，支架或管线穿墙时应用电钻，不得用金属錾子或铁锤凿槽手工凿洞。

（4）固定吊挂重物的砌块墙体，砌块空心处应用水泥砂浆填充压实，严禁在二次填充墙体上凿水平槽。

三、质量标准和验收

1、填充墙砌体一般尺寸的允许偏差应符合下表的规定。

填充墙砌体一般尺寸允许偏差

2、混凝土空心砌体水平灰缝应为8-12mm，砂浆应饱满，灰缝平直通顺，立缝用砂浆填实。砂浆饱满度及检验方法见下表

砂浆饱满度及检验方法

3、转角处严禁留直槎，其他部位应留斜槎

4、拉结筋、构造柱，现浇钢筋混凝土带均符合设计要求。

5、各种预埋件符合规定要求。

四、施工注意事项

1．质量保证措施

（1）把好物质进场质量关，各种原材料要有质量合格证或试验报告，并经复试合格后方可使用。

（2）坚持样板引路制度，施工前要先作样板，经项目部验收合格，然后再大面积施工。

（3）认真做好隐预检工作，特别是构造柱、墙拉筋、抱框等钢筋必需通过隐检验收（未经隐检验收不得进行下道工序施工）。

（4）做好两个交底，即：项目技术组对工长的交底和工长对施工班组的交底。交底必须具体，针对每个分项工程要有质量标准和保证质量的措施。

应注意的质量通病：

（5）墙体不通不顺，灰缝不直，砌筑的上下层存在通缝现象。原因分析：未经全面考虑就仓促上马，施工中未按照规范要求施工，造成质量隐患发生。解决方法：砌筑之前，一定要事先进行排砖撂底，砌筑必须架立皮数杆，以校正施工。（5）灰缝应平直通顺，砂浆应饱满，混凝土空心砌体水平灰缝不大于15mm，立缝用砂浆填实。严格按照配合比申请通知单配制，计量要准确，保证搅拌时间，确保砂浆强度。

（6）墙体顶面不平直：在梁底或板底弹出墙边线，认真按线砌筑，以保证墙体顶部平直通顺。

（7）混凝土空心砖墙后剔凿：预留孔洞，预埋件应准备预留，预埋防止后剔凿，以免影响质量。应当避免在砌筑施工完毕后剔凿墙体。如需要在墙体上开槽，需用小型切割机械进行施工开槽，保证槽体顺直便于修理。严禁手工剔凿，施工完毕后，用C20细石混凝土进行填补。

2．成品保护措施

（1）暖卫、管线及预埋件应注意保护，防止碰撞损坏。

（2）焊接的拉结筋应加强保护，不得踩倒、弯折。

（3）手推车应平稳行驶，防止碰撞墙体。

3．安全保证措施

（1）严格执行施工安全操作规程，做好施工人员的入场教育，特殊工种（电工、焊工、机工）持证上岗。

（2）工程施工前，工长必须对操作工人进行书面的安全交底。

（3）所有进入施工现场的人员必须戴好安全帽，高空作业时要系好安全带，现场内严禁吸烟。

（4）建筑物人员进出口处搭设护头棚，二次结构砌筑施工的架子外侧必须满封密眼网，任何人不得自高处向下投物，防止高空坠物伤人。

（5）施工用电缆、电气线路有可靠接地，漏电保护装置安全有效，机电设备操作人员使用相应防护用品。

（6）机械设备使用做到定人、定机、定岗位，明确责任。用电时应做到一机、一闸、一保险、配电箱应有门锁及防雨措施

4.文明施工措施

（1）楼内施工垃圾不得下投，必须采用容器下运到指定地点；现场生活垃圾清运指定地点。

（2）做好有效的防尘措施，干拌砂浆材料应入放，防止飞扬，散落的砂浆要及时清理装袋。

（3）现场各种料具、构配件应按施工平面布置图指定位置存放，并分规格码放整齐、稳定，做到一头齐、一条线。散料应成堆，界线清楚，不得混杂。

（4）现场设专人负责清扫道路，杂土集中堆放，清理回收有用材料。

基于BIM信息化技术的施工场地布置与优化

基于BIM信息化技术的施工场地布置与优化

□文/张 志

【摘 要】：如今，施工场地普遍较小，弧形结构、圆形结构等不规则的结构工程越来越多，传统依靠CAD二维图对现场的大临、道路、塔吊等布置的方法不仅效率低且由于受到场地大小及现场结构主体异形等特点，往往造成场地布置不能满足现场实际施工的需要。因此文章结合BIM技术，运用Revit建模软件及Navisworks漫游软件对现场的道路、临建、塔吊等构件进行了合理的布置，通过漫游模拟提前将现场布置的问题反应出来并及时进行调整，从而实现了现场场地优化布置的目的。

【关键词】：场地；布置；BIM；Revit；优化

施工场地的布置与优化是项目施工的基础和前提，合理有效的场地布置方案在提高办公效率、方便起居生活、提高场地利用率、减少临建使用数量、减少二次搬运、提高材料堆放和加工空间、方便交通运输、避免塔吊打架、加快施工进度、降低生产成本等方面有着重要的意义。传统施工场地布置往往都是现场技术负责人根据现场CAD平面图并结合施工经验，进行的大致布置。因为CAD图纸是平面二维图，没有具体的模型信息，项目技术负责人往往是凭经验和感觉进行的场地布置，因此很难及时发现场地布置中存在的问题，更没有能对场地布置方案进行合理优化的可靠依据。

施工现场包含土方开挖、基础施工、主体施工、二次结构以及到最后的装饰装修工程等施工过程，针对不同的施工阶段，现场的施工道路、材料堆放、机械设备需求量等在场地布置时也需要及时变化[1]。因此传统的场地布置方案，在不同施工阶段就更不能适应施工的需求，最终导致得对整个施工场地布置方案进行重新布置。这样再次布置必然需要重新规划、投入更多的人力、物力进行搬运和拆除工作，因此不仅造成了大量的经济损失，同时也大大降低了施工工期。所以依靠传统二维CAD图纸进行现场平面布置的方法和思路，在一定程度上已经不能完全满足当今施工的需求。

随着计算机信息技术的快速发展，建筑业基于建设项目全生命周期的计算机信息技术与工程项目管理己逐步进入建设工程项目全生命周期的管理与应用阶段，而BIM技术则提供了建筑业实现信息化的基础。建筑信息模型(BIM)是以建筑信息集成为理念的建设行业新的技术方法[2]，其主要特点是建造具有项目信息数据的建筑模型并运用这些信息数据支持项目决策、项目设计、项目施工等。因此本文首先将CAD平面施工图纸导入到Revit软件中，运用Revit软件对整个施工现场的构筑物按照1∶1的比例进行建模，随后根据现场场地大小并结合现场施工手册的要求，对现场临建、道路、材料加工区、塔吊等进行场地布置。最后运用Navisworks软件对整个场地生成漫游动画，从而发现临建布置的位置、道路的宽度，转弯处的弯度、材料加工区时候在塔臂覆盖范围之内、塔吊连墙件的设置、塔臂是否存在打架等现象。

1 工程概况

山西省农产品国际交易中心一期项目用地近似梯形，建设内容包括农产品展示中心、结算中心、创业中心。

农产品展示中心为多层公共建筑，共2层，总建筑面积48 004.42 m2，占地面积24 912.93 m2，地上1层为服务用房和架空层，地上2层为展厅层和展厅服务用房。小展厅建筑高度15.63 m，主展厅建筑高度23.97 m，周边建筑高度10.5 m，主体采用框架结构体系，屋面采用网架结构。

结算中心、创业中心为一类高层公建，结算中心地上建筑面积31434.18m2，创业中心地上建筑面积31 230.0 m2，裙房1～3层，塔楼4～22层，结构为框架剪力墙结构，总高度99.6 m。地下室主要功能为设备用房、供区内使用的库房，战时人防地下室，设备用房、地下室车库设有自动喷淋系统和排风系统，地下室划分为三个防火分区，地下室建筑面积6 860.06 m2，99个车位，自然层数1层，停车库层高为3.9、4.35 m。

2 场地布置优化原则

本工程施工应充分考虑现场的各类用地与工程进度、材料周转、进场之间的协调要求，因此现场平面布置原则如下[3]。

1）在保证施工顺利进行的前提下尽量少占施工用地。少占施工用地对于施工而言减少了场内运输工作量和临时水电管网，既便于管理又减少了施工成本。为了减少施工场地，采取了一些技术措施予以解决。例如，合理地计算各种材料现场的储备量，以减少仓库、堆场面积；对于可场外加工的构件采用场外加工方式等。

2）在保证工程顺利进行的前提下尽量减少临时设施的用量。对必须配置的临时设施，应尽量选择对大面积施工影响小的区域，布置时不要影响正常施工。临时水电系统的选择应使管网线路的长度为最短等。

3）最大限度缩短在场内的运输距离，特别是尽可能减少场内二次搬运。为缩短运距，各种材料必须按计划分期分批地进场，以充分利用场地。合理安排生产流程，施工机械的位置及材料、半成品等的堆场应尽量布置在使用地点附近。合理选择运输方式和铺设工地的运输道路，以保证各种材料和其他资源的运距及转运次数为最少。在同等条件下，应优先减少楼面上的水平运输工作。

4）要符合劳动保护、技术安全和消防的要求。为保证施工的顺利进行，要求场内道路畅通，机械设备所用的管线等不得妨碍场内交通。易燃设施（如木工材料、油漆材料仓库等）和有碍人体健康的设施应满足消防要求并布置在空旷和下风处。施工现场平面布置必须保证上述基本原则外，还必须结合施工现场的具体情况，考虑施工总平面图的要求和所采用的施工方法、施工进度，设计多种方案从中择优。进行比较时，一般应考虑施工用地面积、场地利用系数、场内运输量、临时设施面积、临时设施成本、各种管线用量等技术经济指标。

5）场内外交通组织。将拟使用的临时通道作出详细设计与说明，提交业主、监理工程师批准，同时根据施工现场情况，搭设临时设施并设置标志、护拦、警告装置以及其他工程安全设施。

3 项目BIM信息化实施流程

在场地布置过程中与BIM团队合作，根据现场CAD平面图，首先利用Revit软件将现场的主体结构、建筑模型建立完毕[3]。结合现场场地的大小，先后对临建、道路、加工棚、塔吊等进行布置。最后用Navisworks漫游软件对整个场地布置进行漫游模拟并生成分析报告，将场地布置有问题的地方及时调整，直到整个场地布置满足现场要求，见图1。

图1 BIM信息化实施流程

4 基于BIM信息化场地布置优化

工程场地狭小，因此在运用BIM技术进行场地布置之前，就现场工程体量的大小、劳务作业人员数量、材料加工棚数量和位置、大临数量和位置、道路位置和宽度、塔吊布置数量进行了详细技术交底。最终先后完成了主体建筑、结构、临建、道路塔吊等BIM模型的建模。

4.1 现场临建布置的优化

根据本工程量的大小，同时结合集团公司现场标准化手册的内容和要求，首先确定了整个现场临建布置的标准；接着根据现场管理人员的数量以及项目整个施工阶段高峰期作业人员的数量估算，先后计算出整个现场办公区、生活区、以及生产区临建的数量；最后根据现场场地的大小，运用Revit软件对整个场地临建，按照临建尺寸1∶1比例进行模拟布置，同时将九牌两图、现场旗台、场地绿化等设施也按照实际尺寸进行布置。最终生成三维临建布置效果图，通过对整体临建三维效果图的观感进行观察，对位置不合适的临建及时进行整体移位，最终达到现场临建布置美观、和谐的效果，见图2。

图2 现场临建布置

4.2 现场临路的优化

根据场地的大小，本工程拟采用3.5 m宽沿着施工现场的环形临时道路，由于工程场地狭小，道路转弯处转角不好控制，角度过大则车辆转不过来弯，角度过小一方面将多增加道路长度则增加了施工成本，另一方面则因为现场场地有限不容易实现。因此，首先结合车辆的长度、宽度等相关技术参数，然后将整个车辆和道路模型导入到Navisworks漫游软件中，通过Navisworks软件将施工车辆在软件中漫游模拟行驶，得到车辆与道路宽度、弯度产生冲突的主要位置点。最终得到车辆在漫游行驶的过程中共产生了4处与道路弯度、宽度冲突的主要位置点，经过运用Navisworks多次调整得到该施工车辆的安全转弯半径为8 m，转弯处道路宽度为3.5 m，见图3。

图3 现场道路布置

4.3 现场塔吊布置的优化

由于楼体数量多、体量大，存在大量群塔作业的现象且常规的塔吊布置中常常出现不安全、塔吊附墙不符合规范要求、塔吊运行效率低、塔吊存在吊装盲区等问题。为保证现场塔吊布置过程中不出现以上问题，同时结合本工程楼座主体结构的位置、形状和大小，大致确定不同塔吊的布置范围。然后运用Revit软件，在保证塔吊能覆盖整个楼座的前提下，结合塔吊连墙件角度为30°～60°的附着要求，用Revit软件对布置在不同位置的塔吊逐个进行连墙件模拟调试，当满足以上两个要求时，再用Navisworks软件对群塔进行碰撞检查，如果有碰撞在返回进行重新调试，然后再进行碰撞检查，依次循环，直到将以上所有问题全部解决完毕，进而达到确定塔吊精确布置的目的[4]，见图4。

图4 现场塔吊布置

5 结论

1）与传统依靠CAD平面图进行临建、道路、塔吊等场地布置相比较，采用BIM技术可以充分利用BIM的三维模型，可以提前看到临建布置的效果；准确得到道路的位置、宽度及弯度；更能准确得到塔臂长度、塔吊附着杆件角度、塔吊附着杆件长度等信息，从而更方便实现对塔吊的准确布置。

2）运用Navisworks漫游软件，准确模拟了现场车辆运行过程中对现场道路宽度及转弯弯度的要求，同时实现塔臂碰撞模拟检测并生成碰撞检测报告，从而为现场塔吊的安装提供了重要参考，避免了返工。

3）与传统施工场地布置相比，采用BIM进行场地布置，操作简单方便，不需要现场人工、机械等配合且不需要消耗任何材料和实验，施工成本低，效率高。

参考文献：

[1]宁 欣.基于施工场地布置的工程项目价值优化研究[J].建筑经济，2010，（2）：57-60.

[2]王广斌，张 洋，姜阵剑，等.建设项目施工前各阶段BIM应用方受益情况研究[J].山东建筑大学学报，2009，24（5）：438-442.

[3]吴力平，冯 杨，李 刚.基于层次分析法的施工现场平面布置方案评估[J].浙江工业大学学报，2010，38（1）：111-113．

[4]张春霞.BIM技术在我国建筑行业的应用现状及发展障碍研究[J].建筑经济，2011，（9）：96-98.

□中图分类号：TU731.1

□文献标志码：C

□文章编号：1008-3197（2017）01-34-03

□DOI编码：10.3969/j.issn.1008-3197.2017.01.011

□收稿日期：2017-01-13

□作者简介：张 志/男，1972年出生，高级工程师，山西二建集团有限公司，从事工程技术管理工作。

    一、前言

    在我们熟知revit建筑建模的过程中，最令人头疼的不是一个个节点的连接或者主体的创建，而是那动辄几十、几百的门窗的放置，或许复杂的构件通过我们研究学习创建出来后，我们可以得到一定的成就感，但是这枯燥无聊的门窗创建、放置，不仅耽误这我们宝贵的时间同时还伴随着无聊及效率低下。

    今天就用一个真实案例来个大家带来，讲解如何结合门窗表转化功能和门窗转化功能，批量转化出项目实际需要的门窗族。

    二、实战讲解

    1.下图为本次案例的图纸情况，这是一个住宅楼的标准层，层高3.3m。其中平面图中门窗图层及门窗标注图层完整，含有门窗表，门窗表所包含的信息需要名称及尺寸，其余不为必要项。

    打开之前已绘制完成的主体模型，主体模型的绘制可以手动绘制也可以采用建模大师（建筑）的其他构件转化功能实现。打开后，将门窗平面图链接至模型中，并对齐轴网。下图为三维效果。

    将模型需要使用的指定门窗族载入至项目中，门窗族可使用本身搜集的，也可以到族库大师上查找合适的，只需载入族即可，不用配置门窗族类型。

    打开平面视图，点击门窗表转化功能。

    此时会弹出框选门窗表的提示，点击确定后框选门窗表，框选完成就可以识别到门窗族类型并弹出下方对话框。门窗表转化可以读取到门窗的名称以及宽高信息，根据对应的门窗名称，可以在后方的族中，选择已事先载入项目中的门窗族。

    *门窗为同类型但不同尺寸的，可以通过第一列的勾选选项，多选后通过对话框右上角的批量改名按钮，统一选择门窗族。

    设置完成，点击生成族类型。生成完毕后可在门窗下查看是否已成功生成类型，如下如所示。

    接下来，点击门窗转化功能，根据提示分开提取门窗图层与门窗标注层，在设置中点选“匹配已有门窗族”后开始识别。

    下图为识别完成的对话框，可以看到根据已有名称已经自动将门窗的族类型匹配完成，不用再手动选择了。若对门底高度和窗台高度有调整需要的，可以手动修改参数，或通过右上角的批量修改来一次性修改。

    参数调整完成，点击生成构件，下方为门窗转化完成的效果。

    看完教程，你学会了吗？动手实践一下，让建模工作变得高效，有意思起来！

 定额编制是市政工程控制中常见的编制方法。本文通过对该预算方法定义的介绍以及该方法在市政工程中的实际运用的观察，阐述了市政建筑工程在具体运用该编制方法时应当注意的事项。

　　关键词：预算定额编制，市政

　　一、前言

　　预算定额是市政工程建设中的重要技术经济文件之一。它规定了单位工程或分部工程建设中消耗的人力、建筑材料以及机械的数量。它的各项数据反映了市政单位完成分部工程建设的效率和利润，是建筑安装价格

的基础。它的作用主要体现在以下几个方面：第一，确定项目建筑安装工程的造价。第二，提供择优录用市政工程设计方案的依据。第三，是建筑单位进行项目工程成本分析的基础。第四，预算定额编制是编制施工组织的

重要依据。

　　二、我国市政工程预算定额编制的现状

　　2.1预算定额编制方法落后

　　随着信息技术和新材料在建筑领域的推广和运用，我国大多数建筑工程原有的预算编制机制和预算定额已经不适应建筑市场发展的需要，再加上没有高效稳定的市政工程造价信息管理系统，市政工程预算人员不能准确

及时的收集工程成本定额信息，直接导致市政工程的造价控制出现问题。同时，造价预算的方法过于单一，大部分工程单位直接使用定额进行成本估算，没有考虑到定额单价更新缓慢的问题，这就使得市政工程成本预估容

易产生偏差，无法反应工程的真实成本，影响了编制预算的效果。

　　2.2预算定额编制管理体制落后

　　现阶段，很多工程承包企业在工程造价预算管理体制中缺乏统一的监督和管理部对项目施工以及设计等行为进行约束，使得建筑工程中各之间只考虑本专业的利益和项目复杂度，忽视了对整个项目成本的控制。

这样的管理体制在项目工程中呈现出明显的阶段性特点，使得市政工程管理人员无法对市政工程的造价进行综合控制。

　　2.3 工程设计阶段的预算编制不合理

　　工程设计阶段是市政工程造价控制的重要环节，只有工程设计科学合理，施工阶段才不会出现问题。然而在现行的造价管理体制下，市政工程承包商在设计阶段的工作没有对工程进行严格的限额设计，设计方案也未经

过优选和改进，只是片面地追求相关工程的经济效益，导致了建筑成本的增加。

　　三、市政工程造价的预算定额编制原则

　　3.1 定额水平的确定原则

　　在市场经济条件下，市政管理部门确定市政工程造价的定额指标时，需要遵循价值规律，按照消耗在各个分部工程的人力和物力确定定额水平。预估人员需要按照施工单位的员工平均工程技术熟练程度、设备的平均先

进性水平、施工材料的平均消耗程度等方面的实际情况，确定分部工程的详细定额水平，再进行综合分析和计算，确定整个市政工程的预算定额水平。其主要计算依据包括：市政工程项目施工图纸、承包企业的技术水平与

管理力度，市政工程施工组织方案，拟建工程的难易程度和科学管理模式、先进技术、新型材料的使用情况等。

　　3.2 预算定额编制的确定原则及内容

　　3.2.1预算定额编制的确定原则

　　预算定额的编制主要遵循以下三种原则：首先，预算定额的编制要满足在正常施工条件下，建筑企业的施工队伍正常的施工水平所能达到的程度。超过该单位平均施工水平的预算定额编制是不合理的。其次，预算定额

的编制应该由施工企业根据市政部门的报价和要求，结合企业的自身情况，独立编制市政工程预算定额。

　　3.2.2预算定额内容的确定原则

　　建筑工程预算定额的编制内容主要包括：预算定额的计量单位、市政工程的编制方案、工程量计算定额水平的制定与测算，定额编制基础资料的编写等。其中预算定额的计量单位的确定非常重要，直接关系到预算工作

的准确性。在确定计量单位时，一般遵循以下几点原则：第一，市政建筑结构构件断面长度不定时，按长度以延长米为计量单位。第二，市政建筑构件的厚度规格一定，长度和宽度不定时，按面积以平方米为计量单位。第

三，市政建筑构件的长、宽、厚度都不定时，按体积以立方米为计量单位。第四，市政建筑构件没有一定规格时，按台、座等为计量单位。

　　预算定额中的项目内容要尽可能的包含工程所有分部项目，对缺项漏项，需要进行实际考察，补齐项目。在项目划分上要合理制定同类工程部门相邻项目之间的定额水平差距，差距过大，相应的定额数量便会减少，定

额水平的精度则会降低。差距过小，定额数量太多，虽然精度上升，但是增大了市政工程造价的计算和管理工作难度。预算定额的内容还应该包含当前建筑市场常见的新技术、新材料、新机械，对每项技术都应该进行详细

的说明，每个材料的成本和供应商都应该进行完整的记录。

　　四、市政工程造价控制中的预算定额编制方法

　　本章以市政工程中公路工程为例，阐述预算定额编制方法在造价控制上的应用。

　　4.1 公路建筑材料预算定额编制

　　公路施工用材分为主要材料、辅助材料和周转材料。主要材料构成了养护工程实体，在定额编制中用耗用量表示；辅助材料对市政工程的造价影响较小，加上辅助材料大多具有数量多、种类杂的特点，一般进行合并，

用其他材料费用方式表示。周转材料不构成养护工程实体，在定额编制中用周转次数摊销的模式来表示。

　　4.2 公路建筑机械预算定额编制

　　在目前我国公路施工企业中，先进设备的数量和科学高效的施工水平，成为了企业施工能力的代表，是企业市场竞争的体现。在公路的建设过程中，租赁或购买机械所投入的资金占到整个工程安装费的1/5，尤其是高

速公路和特大或者高架桥的施工过程中，机械费用占据的比例更高。由于影响机械产量和工作质量的因素很多，因此在进行公路建筑机械定额的测定工作中，编制人员需要对机械进行详细的观测，整理出同一专业的项

目中，采用不同种类的机械的产量定额。

　　4.3 公路建筑人工预算定额编制

　　市政工程预算定额人工组成由基本用工和其他用工两部分内容组成。

　　4.3.1 基本用工

　　基本用工是指完成工程项目所必须的技术工种用工。根据不同技术工种的劳动强度和技术含量拟定相应技术的定额工时，并根据定额工时进行定额计算。它主要包括两个方面。一方面，完成定额计量单位的主要用工，

计算公式为： 。另一方面，需要按照劳动定额规定增加计算用工量。

　　4.3.2 其他用工

　　其他用工主要包括超运距用工、辅助用工、人工幅度差。超运距用工是指预算定额的平均水平运距超过劳动定额规定水平运距的部分。辅助用工是指技术工种劳动定额类不包括而在预算定额类必须考虑的用工，其计算

公式为 。人工幅度差包含各工种间的工序搭接、质量检测和工作的影响、零星用工等。

　　五、总结

　　我国现阶段市政工程造价的控制工作普遍存在控制力度不够的问题，直接影响了工程承包公司的利润，因此采用预算定额编制是有效控制市政工程造价的方式之一。尤其是道路工程，采用预算定额编制的方法提高了道

路工程建设过程中的金属设备和机械设备的计算标准以及道路工程中的机械化程度，合理控制了公路建设的基本用材和辅助用材的用量，降低了人工消耗水平，符合当前公路建设的实际情况。预算定额编制的合理采用在保

证了市政工程质量的同时，对工程的造价进行了有效的控制。

如何来解决Revit中结构框架搭接的问题？下面就为大家分析一下。

Revit翻模，结构模型中，结构框架（即梁）的绘制是占用工作量比较大的一个环节，特别是对于一些非常规形态的建筑物来说，梁与梁的搭接有时候会出现如下图所示问题：

如上图所示，该边缘角度呈锐角姿态，revit中结构框架会自动连接裁剪，形成与图纸不同的样式，这时候我们就需要单独处理一下结构框架的连接方式，如下图所示：

上述是一种方式，有时候其他角度可能拖拽也有问题，这时候我们可以调整一下结构框架的实例属性中的“Y轴对正”使其统一对正位置，从而达到不改变连接状态也可以较完美的连接方式。

导入Revit的CAD图纸常常因忽略图纸比例的问题，让图纸在视图中显示的很小，再返回CAD软件上调整图纸缩放比例，比较浪费时间。想要在Revit中作出调整，该如何做呢？

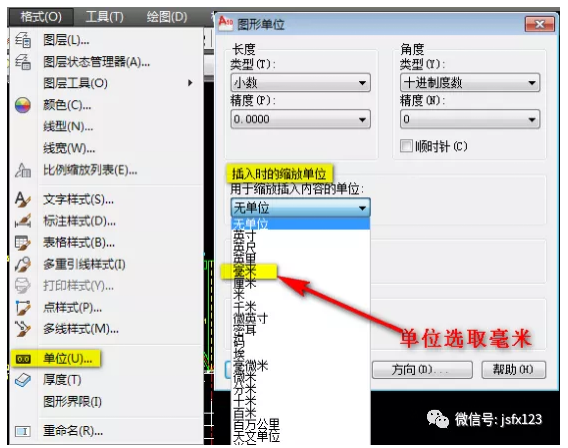

1、用CAD软件中打开图纸，先检查一下单位设置是否正确，输入快捷键“UN”打开图形单位面板，根据实际情况选择应对单位，一般情况以毫米为单位，如图所示。

2、点击“插入”选项卡下“导入CAD”命令（或者链接CAD）选择刚才保存CAD图纸，并将导入单位改成与CAD图纸中单位一致，如图所示。

3、在导入CAD图纸发现很小，是因为图纸比例没有调整，如图所示。

4、选中图纸，点击修改选项卡下中缩放命令，点击任意位置作为原点，再点击第二个点作为拖拽点，最后通过拖拽或者输入比例数值的方式放大图纸，完成实际尺寸缩放，如图所示。

意义：通过学习此文章，不仅学会了在Revit中快速调整图纸比例，还学会了修改选项卡下缩放命令的使用，方便快速建模。

一、钢筋原材

1、钢筋表面出现黄色浮锈，严重转为红色，日久后变成暗褐色，甚至发生鱼鳞片剥落现象。图片

原因

保管不良，受到雨雪侵蚀，存放期长，仓库环境潮湿，通风不良。

防 治 措 施

1、钢筋原料应存放在仓库或料棚内，保持地面干燥，钢筋不得直接堆放在地上，场地四周要有排水措施，堆放期尽量缩短。淡黄色轻微浮锈不必处理。

2、红褐色锈斑的清除可用手工钢刷清除，尽可能采用机械方法，对于锈蚀严重，发生锈皮剥落现象的应研究是否降级使用或不用。

2、钢筋品种、等级混杂不表，直径大小不同的钢筋堆放在一起，难以分辨，影响使用。特别是二级钢和三级钢。图片

原因

原材料仓库管理不当，制度不严；直径大小相近的，用目测有时分清；技术证明资料未随钢筋实物同时交送仓库。

防 治 措 施

1、原材料堆放，和加工后的半成品均应注明材质和规格。

2、下料加工前因认真核对材质和规格，特别是2级刚和3级钢。

二、钢筋力学试验

现象和问题

钢筋原材力、接头学实验不：钢筋材质单批号、数量和实验报告单上不符，工程部位不详细。未能按规范要求中的数量批次进行力学实验。

1、原材防治措施

拉伸试验每组2根长约500mm。350mm。同一厂别，同一炉号、同一规格、同一交货状态，每60t为一验收批，不足60t也按一批计。（盘圆钢筋试件取自不同盘、直条钢筋在任选的两根或两根以上截取）。

2、闪光焊接接头防治措施

同一台班内由同一焊工完成的300个同级别、同直径钢筋焊接接头应作为一批。试件从成品中随机切取6个试件。其中3根做拉伸试验长约500mm，冷弯试验2根长约350mm。

3、电弧焊接接头防治措施

工程焊接条件：同接头型试、同钢筋级别300个接头为一验收批。在现场条件下：每一至两层楼同接头型试、同钢筋级别300个接头为一验收批，不足300个接头也按一批计。试件从成品中随机切取3个试件做拉伸试验长约500mm，

4、电渣压力焊接头防治措施

每一楼层或施工区段中同钢筋级别300个接头为一验收批，不足300个接头也按一批计。试件从成品中随机切取3个试件做拉伸试验长约500mm。

5、气压焊接接头防治措施

每一楼层或施工区段中同钢筋级别300个接头为一验收批，不足300个接头也按一批计。试件从成品中随机切取3个试件做拉伸试验长约500mm，

6、接卸连接接头防治措施

钢筋机械连接对接头的现场检验按验收批进行。同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以500个为一个验收批进行检验预验收，不足500个也作为一个验收批。对接头的每一验收批，必须在工程中随机截取3个接头试件作抗拉强度试验。

三、钢筋成品保护

1、钢筋端部直螺纹丝扣加工好以后，没有对丝扣进行有效保护。图片

防治措施

钢筋端部直螺纹丝扣加工好以后，套上塑料帽对丝扣进行保护。

2、后浇带、施工缝等部位预留钢筋长时间搁置，未进行防锈保护处理。图片

防治措施

对后浇带、施工缝等部位预留钢筋长搁置时间超过3个月以上的，必须对预留钢筋进行防锈保护处理（在钢筋表面涂刷水泥浆）。

四、钢筋加工

1、箍筋弯钩长度不够图片

原因

1、钢筋下料长度不够。2、加工机械存在偏差。3、省力，便于安装。

防 治 措 施

1、认真核对图纸和熟悉规范要求，精确配料单。

2、实际放样核对料单无误后批量加工。

3、检查施工机械，校正偏差。

4、象S形拉钩，安装后进行手动回弯至1350。（如图二）。

5、箍筋弯后平直部分长度：对一般结构，不宜小于箍筋直径的5倍；对有抗震等要求的结构，不应小于箍筋直径的10倍。

2、箍筋弯钩角度小于135°。图片

防治措施

箍筋弯钩的弯折角度：对一般结构，不应小于900；对于抗震要求的结构，应为135°。

3、螺纹盘园钢筋调直，机械内合金顶块过紧，致使钢筋肋有所损伤。图片

原因

螺纹盘园钢筋调直，机械内合金顶块过紧，致使钢筋肋有所损伤。

防治措施

螺纹盘园钢筋调直，根据钢筋规格调整机械内合金顶块。确保钢筋只要能调直即可，不得损伤钢筋肋，更不可冷拔瘦身。

4、箍筋的弯曲半径过大。图片

原因

没有根据钢筋规格选择弯曲机械。

防治措施

1、钢筋末端需做1350弯钩时，HRB335、HRB400级钢筋的弯弧内直径D不应小于钢筋直径的4倍，弯钩的弯后平直部分长度应符合设计要求。

2、箍筋弯钩的弯折角度：对一般结构，不应小于900；对于抗震要求的结构，应为1350；

3、箍筋弯折后平直部分长度：对一般构件，不易小于箍筋直径的5倍，对于有抗震要求的结构，不应小于箍筋直径的10倍。

五、钢筋绑扎

1、梁底受力钢筋与箍筋绑扎点过少。图片

防治措施

要求：梁角部四周钢筋交叉点应每点绑扎牢，中间部分交叉点可相隔交错扎牢，但必须保证受力钢筋不位移。

2、钢筋绑扎不规范，少扎、漏扎现象较多。防治措施

要求：

1、网片绑扎铁丝要交换方向，呈“八”型

2、绑扎接头应以三道双铁丝扎牢

3、网片在钢筋绑扎（如梁中穿过）范围内应弧弧扎。

4、双向受力钢筋网片应弧弧扎

5、钢筋进支座部分应弧弧扎

注：每根钢筋在搭接长度内必须采用三点绑扎，用双丝绑扎搭接钢筋两端30mm处，中间再绑扎一道。

六、钢筋位移

1、墙柱外伸钢筋移位。图片

原因

1、模版固定不牢，在施工过程中有事碰撞致使钢筋发生错位。

2、箍筋制作有误差，及绑扎不牢固造成钢筋骨架发生变形。

3、保护层垫块不均匀。

4、梁柱节点内钢筋密度大，致使墙柱钢筋错位。

5、浇筑混凝土时触动钢筋，没有及时恢复。

防治措施

1、在外伸部分加一道临时箍筋，按图样位置安好，然后用样板固定好，浇捣混凝土前再重复一遍。如发生移位则应校正后再浇捣混凝土。

2、注意浇捣操作，尽量不碰撞钢筋，浇捣过程中由专人随时检查及时校正。

3、浇筑砼前在板面或梁上用油漆标出柱、墙的插筋位置，然后电焊定位箍或水平引筋（针对板墙插筋）固定。

4、若遇钢筋间距调整（或位移）需弯曲钢筋时，应采用小于1:6角度缓慢弯曲到位。

七、钢筋保护层

1、结构或构件拆模时发现混凝土表面有钢筋露出。图片

原因

保护层垫块垫得太稀或脱落，钢筋成型尺寸不准确，或钢筋骨架绑扎不当，造成骨架外形尺偏大，局部抵触模板，振捣混凝土时，振动器撞击钢筋，使钢筋移位或引起绑扣松散。

防治措施

垫块要垫得适量可靠，竖立钢筋采用埋有铁丝的垫块，绑在钢筋骨架外侧时，为使保护层厚度准确应用铁丝将钢筋骨架拉向模板，将垫块挤牢，严格检查钢筋的成型尺寸，模外绑扎钢筋骨架，要控制好它的外形尺寸，不得超过允许值。

钢筋保护层垫块选材要保证强度及厚度。保证垫块数量充足，板均应从距梁或墙相交边（角）100mm起双向安装垫块，在板的下部钢筋交叉点下安装纵向、横向间距800mm左右垫块。

八、钢筋连接接头

1、同截面接头过多：在绑扎或安装钢筋骨架时，发现同一截面受力钢筋接头过多，其截面面积占受力钢筋总截面面积的百分率超出规范中规定数值。图片

原因

1、钢筋配料时疏忽大意，没有认真考虑原材料长度。

2、忽略了配置在构件同一截面中的接头，其中距不得小于搭接长度的规定。

防治措施

1、弄清楚规范中规定的同一截面的含义。

2、配料时按下料单进行钢筋编号。

规范要求：

1、接头面积允许百分率：（1）同一连接区段内（接头连接区段的长度为1.3Ll）纵向受拉钢筋搭接接头面积百分率应符合下列要求：a、对梁、板类及墙类构件不易大于25%。B、对柱类构件不易大于50%。纵向受压钢筋不易大于50%。（2）钢筋机械连接与焊接接头连接区段的长度为35d（d为纵向受力钢筋的较大直径），且不小于500mm。纵向受拉钢筋搭接接头面积百分率应符合下列要求：a、受拉区不宜大于50%，受压区不受限制。B、接头不易设置在有抗震设防要求的框架梁端、柱端的箍筋加密区，当无法避开时对等强度高质量机械连接接头不应大于50%。

2、钢筋的接头宜设置在受力较小处。同一纵向受力钢筋不宜设置两个或两个以上接头。接头末端至钢筋弯起点的距离不应小于钢筋直径的10倍。

九、钢筋直螺纹套筒连接

1、钢筋直螺纹连接未按规范要求施工。图片

原因

钢筋连接采用的直螺纹，所车丝牙偏长，没有标记，部分节头露丝过多，丝牙是否拧到位无法辨别。

防治措施

在丝牙上做出油漆标记（1/2套筒长度），作为检查质量的依据。要求：总包、监理对所有直螺纹套筒接头进行100%检查。

1、钢筋下料时，应采用砂轮切割机，切口的端面应与轴线垂直，不得有马蹄形或挠曲。

2、直螺纹接头应使用扭力扳手或管钳进行施工。

3、经拧紧后的直螺纹接头应做出标记，单边外露丝扣长度不应超过2P。

十、钢筋电渣压力焊连接

1、电渣压力焊轴线偏移，焊包不均。图片

防治措施

对不合格的接头全数切除，重新焊接。将钢筋连接施工工艺对操作工人重新交底，并将不合格焊工替换。重新制作电渣压力焊焊接接头试件复试，合格后方可进行后续施工。

焊接缺陷及处理措施

轴线偏移：1、校直钢筋端部。2、正确安装夹具和钢筋。3、避免过大的顶压力。4、及时修理或更换夹具。

弯    折：1、校直钢筋端部。2、注意安装和扶持上部钢筋。3、避免焊后过快卸夹具。4、及时修理或更换夹具。

咬   边：1、减小焊接电流。2、缩短焊接时间。3、注意上钳口的起点和止点，确保上钢筋顶压到位。

未 焊 合： 1、增大焊接电流。避免焊接时间过短。3、检修夹具，确保上钢筋下送自如。

焊包不均：1、钢筋断面力求平整。2、装填焊剂尽量均匀。3、延长焊接时间，适当增加融化量。

气   孔：1、按规定要求焊剂。2、清除钢筋焊接部位的铁锈。3、确保接缝在焊剂中合适埋入深度。

烧   伤：1、钢筋到点部位除尽铁锈。2、尽量加紧钢筋。

焊包下淌：1、彻底封堵焊剂筒的漏孔。2、避免焊后过快回收焊剂。

验收要（外观检查）：1、四周焊包凸出钢筋表面的高度应大于或等于4mm。2、钢筋与电极接触处应无烧伤缺陷。3、街头的弯折角不得大于40。4、接头处的轴线偏移不得大于钢筋直径0.1倍，且不得大于2mm。

　　备注：电渣压力焊适用于柱、墙、构筑物等现浇混凝土结构中竖向受力钢筋的连接；不得在竖向焊接后横置于梁、板等构件中作水平钢筋用。带肋钢筋进行焊接时易将纵肋对纵肋施焊。

十一、钢筋搭接

1、钢筋焊接搭接长度不够。图片

　　不够。

原因

钢筋下料长度不够。

防治措施

1、认真核对图纸和熟悉规范要求，精确计算配料单。

2、钢筋安装时核对配料单和构件尺寸。

规范要求：

1、纵向受拉钢筋的最小搭接长度应符合验收规范要求外还应注意。

（1）、受压钢筋绑扎街头的搭接长度应为表中数值的0.7倍。

（2）、在任何情况下，纵向受拉钢筋的搭接长度不应小于300mm。受压不应小于200mm。

（3）、两根直径不同钢筋的搭接长度，以较细钢筋直径计算。

（4）、在绑扎街头的搭接长度范围内，应绑扎三点。

2、电弧焊连接：钢筋采用电弧焊焊接时：搭接双面焊长度为4d（5d），搭接单面焊长度为8d（10d）。

十二、钢筋锚固

1、钢筋锚固长度不够。图片

原因

钢筋下料长度不够。

防治措施

1、认真核对图纸和熟悉规范要求，精确计算配料单。

2、钢筋安装时核对配料单和构件尺寸。

3、当受力钢筋平直伸入支座长度不符合锚固要求时，可采用弯折形式。

十三、钢筋骨架绑扎

1、结构梁钢筋骨架变形。图片

原因

1、钢筋骨架绑扎点绑扎不牢固。

2、混凝土保护层垫块不到位，在外力作用下使其钢筋骨架变形。

3、浇筑混凝土前检查不到位。

防治措施

1、钢筋骨架绑扎点绑扎牢固。

2、受力钢筋位置准确，混凝土保护层垫块到位。避免后续工序施工时外力作用影响。

2、结构梁受力钢筋为多排时，绑扎位置不符合要求。图片

原因

1、技术交底不清楚。

2、绑扎点不牢固。

防治措施

1、加强技术交底和检查力度。

2、钢筋骨架绑扎点绑扎牢固。

3、受力钢筋位置准确，混凝土保护层垫块到位。避免后续工序施工时外力作用影响。

4、吊起第二排负弯矩钢筋，保证与第一排钢筋间距在25mm。

十四、结构预留洞口钢筋加固

1、结构板预留洞割断受力钢筋，加固不到位。图片

原因

1、技术交底不清楚。

2、安装工程只顾自己方便，未能和土建工程形成技术衔接。

3、检查验收不到位。

防治措施

1、施工前进行技术交底。

2、04G101-4（P35-36）：

①、矩形洞边长和圆形洞直径不大于300时受力钢筋绕过孔洞不另外设置补强钢筋。

②、矩形洞边长和圆形洞直径大于300但不大于1000时，当设计注写补强纵筋时，应按注写的规格、数量与长度补强。当设计无注写时，按每边配置两根直径不小于12mm且不小于同向被切断纵向钢筋总面积的50%补强，补强钢筋的强度等级与被切断钢筋相同并不知在同一层面，其间距为30mm。

2、剪力墙预留洞割断受力钢筋，加固不到位。图片

防治措施

图集09G901-2（3-11~3-12）：

1、圆形洞：①直径小于等于300时，当设计注写补强钢筋时，按注写设置。当设计无注写时，按每边配置两根直径不小于12mm且不小于同向被切断纵向钢筋总面积的50%补强，补强钢筋的强度等级与被切断钢筋相同。②、直径大于300小于等于800时按设计注写设置。③、直径大于800时，洞口上下补强暗梁配筋按设计标注，当洞上边或洞下边未剪力墙连梁时不在重复补强暗梁。

2、方形洞：①、洞边尺寸小于等于800时，当设计注写补强钢筋时，按注写设置。当设计无注写时，按每边配置两根直径不小于12mm且不小于同向被切断纵向钢筋总面积的50%补强，补强钢筋的强度等级与被切断钢筋相同。②、方洞洞边尺寸大于800时，洞口上下补强暗梁配筋按设计标注，当洞上边或洞下边未剪力墙连梁时不在重复补强暗梁。

十五、钢筋种植

1、钢筋种植不牢固（没有粘结剂）。图片

原因

1、钻孔深度不够。

2、粘结胶不符合要求。

3、钻孔后没有清空。

4、钢筋种植后没有静置12小时。

防治措施

1、保证钻孔深度。

2、使用合格的结构植筋脚。

3、钻孔后进行浮灰清理。

4、钢筋种植后静置12小时不扰动。

5、在二次结构施工中应根据墙体模数或构件尺寸下料种植钢筋。

种植钢筋施工方法：

施工过程：钻孔——-清空——填胶粘剂 ——–植筋——–凝胶

1、钻孔使用配套冲击电钻。钻孔时孔径和钻孔深度应满足设计要求。

2、清空时，先用吹气法清除孔洞内粉尘，再用清孔刷清孔，要经多次吹刷完成。同时，不能用水冲洗，以免残留在孔中的水分消弱粘合剂的作用。

3、使用植筋注射器从孔底向外均匀注入粘合剂。

4、按顺时针方向把钢筋平行于孔洞走向轻轻植入孔中，直至插入孔底，粘结剂溢出。

5、将钢筋外露端固定，使其不受外力作用，直至凝结。

基本概念：

粉尘：一般指1μm -76μm的微尘粒子，可以通过200目的筛孔尺寸。

烟气：小于1μm的固体微尘粒子。

薄雾：一般小于10μm的液体微尘粒子。

雾：当薄雾较浓只能朦胧可见。有时人们也将薄雾称之为雾。

烟：通常指燃烧产生的废气，或者油飞灰以及不完全燃烧产生的废物，或者两者都有，其粒子是固体的，也可能为液体的。

烟雾：含义十分广泛，比如指烟和雾的结合体；泛指任何一种令人厌恶的大气污染物。

煤烟：燃煤未能充分燃烧而产生的一些未燃煤粉粒子。

气溶胶：最初，仅为对及其微小、相对稳定的空气悬浮物的称呼，近年来，这种称谓普遍用于所有的空气中的悬浮物。

大气微尘粒径对照表

打开凤凰新闻，查看更多高清图片

气体生产过程中产生的污染物：

⑴压缩系统中的污染物

在压缩空气中的污染物主要为两种，一种是被吸入空气压缩机的大气污染物粒子，其中80%直径在2μm以下，另外一种便是压缩机加压过程中压缩机本身产生的污染物质。

也就是说，压缩机吸入的空气中，就已经含有一定量的固体的、液体的、乃至固液两种混合的污染物，另一种是压缩机自身带出的油份呈烟雾状态，消散开来便成为0.01-0.8μm的气溶胶。

洁净室及洁净区空气洁净等级【ISO14644-1】

（2）气体吸附干燥过程产生污染物

比如在使用方面，由于吸附干燥/纯化装置切换程序方面的故障、不适时动作的电动阀门、管道的渗漏，甚至吸附剂粉末反扩散造成的交叉污染等，都会使洁净的气体再次遭受污染，当然，这类情况大多是由于安装、使用不当造成的。

压力气体经过干燥器纯、化器前、后气体含尘量对比

（3）过滤器的再次污染

（4）气体输送过程中管道系统的材质不佳，导致产生污染物

a.管材透气性强；

b.管材内表面对气体吸附及解吸；

c.管材内表面粗糙与磨损；

d.管材的抗腐蚀性能低；

e.管材的性能不稳定，在焊接处理中，管材组织发生变化。

亚微米级集成电路常用高纯气体的污染控制水平（PPmV）

对于洁净室内的超纯、超净气体管道系统，要注意一点，尤其通向系统终端用气点的分支管路，系统尽管较小，但技术要求更高，这样，才能够保证和满足洁净室内的用气点及有关设备对气体参数的苛求。

目前，研磨与电抛光是系统内表面处理最佳方式，如果在机械加工后经电抛光，则系统内表面的粗糙度可以得到较大地改善，请看下面实测数据：

高纯度、高洁净、高干燥度的三高气体，我们建议大家采用EP洁净管 （Electro-Polish clean pipes），即内表面经过研磨、抛光处理的 00Cr17Ni14Mo2 类不锈钢管材；可以采用BA洁净管（Brightness Anneal clean pipes）即在生产工艺中，经过特殊拉拔、表面光亮退火处理的0Cr18Ni9、00Cr17Ni12Mo2类不锈钢管材。

过滤器也是气系统的重要组成部分。在过滤器内，无论是滤纸或滤膜、还是纤维滤材组成的过滤元件，都是人为地造就滤材纤维纵横交错，层层叠叠排列，气流在滤层内迂回、绕转，通过滤材构成的弯弯曲曲通路，这样，即增大过滤表面积，又构成了气流中粒子难以逾越的物理屏障。

气体的相关概念：

永久气体：临界温度低于-10℃的气体，如空气、氧、氮、氦、甲烷、一氧化碳等。也有人称为常用气体、大宗气体等，按化工部标准统一为永久气体。

特种气体：为满足特定用途的气体，包括单一气体或混合气体。

单一气体约259种，其中电子气115种，有机气63种，无机气35种，卤碳素气29种，同位素气17种。

医用气体： 医疗、诊断、预防等医学方面使用的气体。

洁净气体：含微粒的数量相同或高于使用的洁净环境洁净等级的气体。

可燃气体：凡遇火、受热或与氧化气体接触能够燃烧或爆炸的气体，统称为可燃气体。

可燃气体按照其燃爆浓度极限的下限高低可分为两级：一级可燃气体、二级可燃气体。

一级可燃气体：系指与空气混合的燃爆浓度下限等于或低于10%的可燃气体，如氢、乙炔、甲烷、乙烯、环氧乙烷、氯乙烯、水煤气、天然气、液化石油气等。

二级可燃气体：系指与空气混合的燃爆浓度下限高于10%的可燃气体，如氨、一氧化碳等少数气体。

惰性气体：在正常温度或压力下,与其他物质无反应的气体,一般不涉及有害性，如氩、氦、氖、氪、疝等。

窒息性气体：当供氧低于18%时，非可燃气体（氮、氩、氦、氖、氪、疝等）、即使是可燃气体（氢、甲烷、液化石油气、丙烷、正丁烷、乙烷、乙烯等），甚至助燃气体（一氧化二氮）都将成为无毒的窒息性气体。

管材及附件：

6.2.1 气体输送系统管道材质及附件，应按设计要求选配，如设计未作明确要求，选用时应与洁净室洁净度级别和输送气体性质相适应。

比如，在1级洁净室气系统，采用普通无缝钢管、纯度为五个“9”高纯气，采用焊接钢管等，这就不行，管材选用要遵循一定的原则：

必须使用无缝不锈钢管：管材内表面吸附、解吸气体的 作用小；管材内表面光滑、耐磨损；具有良好的抗腐蚀性能；管材金属组织在焊接处理时不发生变化；真空管道不得采用普通碳钢管。

对于洁净室的供气系统来讲，洁净室的洁净等级，通常是气系统控制输送气体污染物量级的重要依据。管道设计未加特别注明时，气体洁净度的控制应与使用空间的洁净等级保持一致或高些，也就是说，不能因为使用了质量不高的气体，使得气体中污染物，造成管路系统或洁净生产空间的污染或损害。

这种情况的发生，多是设计或施工出现了问题，因为供气质量与洁净室的洁净等级，都是按着同一个工艺需求确定的，两者之间应当是协调、统一的，所以正常情况下，不应出现上述现象。

下面，以1级洁净室微电子生产环境污染状况为例，硅片上的污染状况经测定：

气体与化学试剂在洁净室的污染占23%，所以，洁净室的设计与施工，采用劣质材料，以次充好、以低代高，到头来洁净室不达标，吃苦头的是自己。在设计上有时仅仅依靠对气体生产设备或气体净化设备的精度要求无限拔高，从而来弥补设计上、施工中的缺憾，也是不容许的。

气体质量，除取决于制气或净化设备的精度外，在很大程度上受到管路系统诸多因素的影响，因此，管材的使用与选取，应恪守一定的原则：

1、管材的透气性要小

对于不同材质的管道，其透气性能不同，如果管材本身透气性较大，而不恰当地作了选用，那么，无论采取任何处理手段去除污染，都是无济于事的。

几种管材的透气性能比较

1）防止大气中氧的渗透，不锈钢管和铜管最佳。

2）洁净气体往往是通过干燥与净化处理的，主要来自管路系统，而管路系统中的水分，在很大程度上受周边环境湿度的影响，渗透对管路内的气质有很大破坏力。

下面看对700mm长管路中精氩气体水分的测定情况：

防止大气中氧的渗透和腐蚀，铜管材很好，但是普通铜管对水分的渗透较强，内表面对杂质，尤其对水分的活性很高，因此，使用这种管材是有条件的，切忌用溶剂或化学药品清洗，而应当用纯净气体吹扫。

3）在微电子生产中，个别生产工艺，如砷化镓的操作，为了防止产生器件电阻，不允许使用铜质管路及其附件，所以，必须了解工艺性质，做到有的放矢。

4)由于管道安装的受控环境可能在室外，环境空气有一定的湿度，对铜管也有一定的影响，所以，使用铜管时，对铜管的吹扫时间应延长，一般为不锈钢管的8-20倍，要特别注意的。

5)不锈钢管材的活性比铜管差，所以对要求较高的高纯、超净气体管路，不锈钢管是一种理想的管材，对于在ISO Class1-5级洁净室内，或PPB级管路系统应采用00Cr17Ni14Mo2不锈钢管。

6) 对于ISO Class6-9级管路系统，视要求的高低可以采用0Cr17Ni12Mo2或者0Cr18Ni9不锈钢管。

7) 对氧气管路系统还是应当根据使用条件和周边状况，可以采用铜管，如果氧气管路使用普通碳钢管，碳钢管在氧气作用下是可以燃烧的，美国“世贸大厦”就是典型事例，所以普通碳钢管管路中要适当加铜管段用来阻燃，因为铜管阻燃。

对于乙炔管，限制使用铜管及附件，因为可以生成乙炔铜爆炸物。

2、管材内表面吸附、解吸气体的作用要小。

在不锈钢熔炼制材过程中，每吨可吸收大约200g的气体。所以，不锈钢材加工完毕，不仅其表面粘有各种污染物，而且在其金属晶格内也吸留有一定量的气体。这样，当管路中有气流通过时，金属所吸留的这部分气体会重新进入气流中，污染纯净气体。尤其当管内气流为不连续流动时，这类材料的作用好比吸附剂，通过气流时，管材对所通过的气体形成压力下吸附，气流停止通过时，管材所吸附的气体又形成降压解析，而解析的气体同样作为杂质进入管内纯净气体中。同时，吸附、解析周而复始，使得管材内表面金属也会产生一定的粉沫，这种金属粉尘粒子同样污染管内纯净的气体。

因此，要保持洁净室管路系统连续供气，即使在生产工艺部门不需要气体时,如非生产班、节假日等，也要保证高纯、洁净气体输配管路系统内有小股气流通过，至管路系统末端排放，杜绝那种全送全停的间歇供气方式，从而避免供气时，管材及其管路附件(接头、阀门、仪表等)，在压力下对气体产生吸附，而在停气时，又出现降压解析，吸附、解析，污染物被高纯净气体裹挟，从而破坏气体的质量。

再次启动送气时,管路受到压力气流的冲击,这种冲击相当管路系统本身受到敲打、振动，那么会使粉尘由盲区的滞留地点，如系统中阀门滑动部分、密封填料的油污、甚至过滤器中脱落的微尘粒子等，便会又一次被裹胁进入纯净气流中,使气质恶化。

在各个用气地点，一般都会设置终端过滤器用以清除微尘粒子，这在一定程度上是有效的，但是不可过分的信赖，因为，在动态气体稳定的状况下、连续使用时情况尚佳，但在断断续续地供气中，在停气后再次启动时，在过滤器的下游，短时间内会出现数量几倍甚至几十倍大于过滤器精度的微尘粒子，并且要经过连续运行很长时间才能得以恢复正常。

3、内表面光滑、耐磨损

管材的这一特性至关重要，为了确保输送的气体的纯净度，不仅要求管材内表面有一个极高的光滑度，而且，应当具有很高的耐磨特性。这样，防止污染粒子及湿气在管壁滞留，管材本身在气流的高速冲刷（击）下，由于磨阻损耗低，也避免了管材的金属粉末进入气流中，造成气体的污染。在这方面，不锈钢管和铜管有不同的表现。

管材含尘量比较

1)不锈钢管的耐磨性能优于铜管，在气流冲刷下产生的金属粉尘相对也少，所以我们强调，在洁净度要高的场合用316L、304，而不用铜管材。

2)对于纯度99.99%以上或ppb级的管路系统，或在ISO Class1-5级洁净室内时，应当采用EP超洁净管，ISO Class6-9级洁净室内，采用EP或BA洁净管。

内面超光滑洁净管

3)为提高内表面的相对粗糙度，要在管材生产工艺中加以解决，如特殊拉拔、光亮退火，内面研磨抛光等，因此要使用成品专用管。

4、具有良好的抗腐蚀性能

在生产工艺中，使用腐蚀性较强的气 体时，必须选用耐腐蚀的不锈钢管材作配管，否则，管材将会由于腐蚀而在内表面产生腐蚀斑，严重时会出现大片金属剥离甚至穿孔，从而污染输配的纯净气体。

洁净室内不得使用普通无缝钢管或镀锌焊接钢管。即使为不锈钢管材，还需注意设计图纸有无注明使用管材的牌号与成份及国家标准号，如未注明，应当要求设计人员予以提供。

不锈钢管材牌号众多，性能差异极大。

5、在焊接处理时管材组织不发生变化

大流量的高纯、高洁净度气体输配管道的连接，原则上全部采用焊接，因此要求采用的管材，在施焊时，组织不发生变化。如果选用钢管，则低碳钢管材（316）较为适宜，否则，含碳过高的材料在焊接时，受焊接热影响的部位产生局部腐蚀应力，或造成焊接部位的透气，使得管内外气体的相互渗透，破坏输送气体的纯度、干燥度和洁净度，导致我们的各项努力全部失去意义。

6.2.2 所用管材应放在室内保管，应当有专设的货架码放，而且不得重叠。管道的表面应无裂纹、缩孔、夹渣、起瘤、折叠、重皮、锈斑等缺陷。管道应平直、圆滑、无局部凹陷、刮伤、碰伤、挤压等损伤。

6.2.3 成品洁净管外包装和相应管端头的管帽、堵头等密封措施应当有效、无破损。

6.2.4 氧气阀门必须采用专用产品，其密封圈应采用有色金属、不锈钢及聚四氟乙烯等材质。填料用经脱脂处理的聚四氟乙烯。

6.2.5 管道的附件、仪表及过滤器等，其材质、型号和规格应符合设计要求，并有出厂合格证书。

6.2.6 采用铜材的高纯气体管路，可用不锈钢材质的附件，但在不锈钢材质的管路中，不得采用铜质的附件。

1）管路系统的管材、阀门及所有附件，必须严格按照设计要求选用，施工方或建设单位都不得随意更改或代换。

2）所用管材到货后，应放在室内精心保管，洁净管材十分珍贵，进货不能像普通管材那样随意码放，要防止磕碰、挤压、变形、变弯，更重要的是保持内表面的粗糙度与光滑不受破坏。

3）管段端头要有塑料或橡胶的密封罩盖加以密封，不得脱落、破裂。

4）管子、管件、阀门等，使用前，详实地进行外观检查：无裂纹、缩孔、折叠、重皮等缺陷。无锈蚀、锈斑等现象。管子应当平直、圆滑、无局部凹陷、无压入物，无刮伤、碰伤、挤压等缺陷。

管材内表面的“粗糙度”是否与设计选用要求相符，螺纹处密封、保护是否良好。

外购成品“EP、BA洁净管”要有出厂合格证书及生产单位的相关等级证书和生产相关的资质证明。对进货管材，应随机抽取各种规格的管材，截取一定的管段，并沿着轴向剖开后，对照样板，验证内表面的相对粗糙度（Rmax）是否与设计相符，是否与出厂合格证书标注的内容与精度相符。

不锈钢管的耐磨性能优于铜管，在气流冲刷下产生的金属粉尘相对也少，对洁净度要求高的场合使用不锈钢管316L、316、304，不采用铜管材。

铜管内表面对杂质，尤其对水分的活性很高，因此，当使用这类管材时，切忌用溶剂或化学药品清洗，而应当用纯净气体吹扫，清洗也比不锈钢材难度大。

而且在微电子生产中，个别生产工艺，如砷化镓的操作，为了防止产生器件电阻，不允许使用铜质管路及其附件。

由于管道安装的环境空气也有一定的湿度，铜管对对水的活性很高，所以，使用铜管时，对铜管的吹扫时间应当延长，一般为不锈钢管的8-20倍。

法兰的密封面应当平整、光滑，不得有毛刺及径向沟槽，凸、凹法兰应当能够自然嵌合，凸面的高度不得低于凹槽的深度。

非金属垫片，应当质地柔软、无老化及分层现象，表面不得有折损及皱纹等缺陷。金属垫片的加工尺寸、精度、厚度、表面粗糙度、硬度等，要符合要求，表面不的有裂纹、毛刺、凹槽、径向划痕及锈斑等缺陷。

管路系统安装：

6.3.1 管路安装前应进行以下准备工作：

1.配管下料时应采用“等离子切割”或“磨切”，不得采用氧乙炔焰切割，不得涂抹油脂或润滑剂；

不锈钢管的切割应采用“等离子”或“磨切”切割。“等离子”切割利用离子弧高温，使得被切的金属熔化，同时，利用压缩气体高速气流将熔渣吹掉而实现切割管材，此方法可以切割任何金属与非金属的管材，并具有切割速度块、质量好、热影响小、变形小的优点。

2.普通不锈钢管应在清洗槽中用酸洗液清洗。

采用普通的不锈钢管时，其表面粘附有大量的油脂或灰尘，安装后清洗十分困，因此应当把原管放入清洗槽中清洗。

管道内壁的酸洗工作，必须保证不损害未锈蚀的表面，并能清除锈蚀部分。

不锈钢管酸洗配方

3.氧气管道及其附件：阀门、管件、仪表、垫片都必须脱脂。当阀门及仪表在制造厂已经脱脂，并有可靠地密封包装及证明时，可不再脱脂。

在生产厂未经脱脂，或密封包装存在缺陷时，安装前应按相关规定与方法进行脱脂，常用的脱脂剂为四氯化碳、二氯乙烷、三氯乙烯、煤油等。

前二者均具有毒性，但因二氯乙烷、三氯乙烯还有燃烧与爆炸的危险，因此，常用溶剂多为四氯化碳。

四氯化碳为A1类流体。

脱脂应在远离洁净室的地点进行，并做好操作人员的安全与环境保护工作。

A1类流体指剧毒流体，在输送过程中有极少量的流体泄漏在环境中，被人吸收或与人体接触时，能造成严重中毒，脱离接触后，不能治愈。相当现行国家标准《职业性接触毒物危害程度分级》GB5044中Ⅰ级（极度危害）的毒物。

四氯化碳是脂肪的溶剂，有强有力的麻醉作用，而且易被皮肤吸收，对人体有毒害。

四氯化碳中毒引起人的头痛、昏迷、呕吐等症状。

四氯化碳在500℃以下是稳定的，在接触到烟火、温度在500℃以上时，四氯化碳蒸汽与水蒸气化合可以生成光气。

常温下四氯化碳与硫酸作用也能生成光气，光气是剧毒气体，极其微量也能引起中毒。

此外，四氯化碳与碱发生化学反应，因生成甲烷而失效。危害如此严重，因此，施工中脱脂操作必须确保环保及人员的安全，充分体现“以人为本” 的原则：

1）脱脂应在露天或在通风良好处进行，工作人员应有防毒保护措施，带手套和口罩，浓度大时应带防毒面具。

2）脱脂现场严禁烟火。

3）溶剂严禁与强酸接触。

4）溶剂应保存在密封容器内，不得与碱接触，以防变质。

4.聚偏二氟乙烯管材（PVDF）可以作为高纯气体系统的一种材料，施工必须采用自动或半自动热焊机焊接连接，热焊的压力、温度和时间要根据管壁不同厚度进行控制与调节，温度高了、时间长了容易焊穿。低了短了焊不牢。而且两管对接面错边可达1mm，显然过大，增大管壁局部粗造度。

在洁净室内检修不容许焊接，因为其蒸气有毒，所以，热焊接必须采取环境和人员安全的保护措施 。

6.3.2 管道敷设应符合设计要求，设计无要求时，输送干燥气体的管道宜无坡度敷设；真空吸引管道的坡度宜大于或等于0.5％，坡向真空泵站；含湿气体管道坡度宜大于或等于0.3％，同时坡向冷凝水收集器。

对于洁净室内的气体管道，针对性不强。因为洁净室1-9级，使用气体都经过干燥处理，或者深冷空分提供的气体，都可以无坡度敷设,空分液氧气化温度-183℃，液氮-194℃，不可能含水分。通常气体露点温度低于环境温度10℃，气体中的水分就不会析出来，因此，洁净室内的气体管道不需要敷设坡度。

6.3.6 高纯气体管道的安装

提到的一些保障措施，对于确保运行的成功都是十分必要的基本条件。

对于高纯度、高洁净度的气体管道,螺纹连接结构本身并不适用，不仅螺纹密封填料残渣有带入纯净气流中的可能性，而且，在内、外螺纹旋紧时，金属之间的摩擦，也会产生金属粉尘粒子，同样会污染纯净气体，所以，不推荐在系统中使用螺纹连接。

对于铜管的焊接，强调采用承插式硬钎焊。

对于铜管材，宜采用氮气保护焊，在焊接过程中管内应通入与工艺气体同等纯度的氮气，一旦氮气中断或纯度下降，便可在焊口附近形成铜的氧化物，即存在产生浸润表面的可能性，所以，当铜管焊接完毕时，要用浸渍丙酮的纱布来回擦拭管内，用以消除焊接处可能产生的氧化物。

管道的装配工作：

凡是与高纯、高洁净度气体相接触的管材管段、阀门等管路附件，其内表面在任何时间和条件下，均不得暴露在大气之中。见下图：

工程案例：

对于微型洁净室内高纯、高洁净气体输送管路的配管工作，一般采用两种方式：

a.每一段管材进行连接焊接，由管道安装地点的上游开始，逐段向下游进行。

b.把一些管段先焊接成几组管段组合单元，然后，再将每个单元进行焊接，焊接也是由介质流向的上游端开始。

图中，氧和氩气系统采用第一种方式，而氮气和氢气采用第二种施工速度较慢的方式。

并在安装过程中，对于每日的工作完成情况，尤其对每一介质的管段系统，在安装过程中的粒子水平，要认真记录，其结果由下表可见：

a）立刻测定

氩气和氧气管段无粒子，而氮气和氢气管段采用单元连接的方式，发现有4-5个粒子/立方英尺。

所以出现这种情况，因为氩气和氧气管道安装部位较高，贴近天花板，也就是说靠近室内高效过滤器的安装地点，附近空气洁净度相对较高。而氮气和氢气管线，由于安装位置较低，贴近地面处，由于地板处为工作区域，所以有较多的粒子，因此，安装过程中，对管道的污染状况也较高些，同时各别管卡有些松动，也是粒子增加的原因。

6.4 管道系统的强度试验

6.4.1 管路系统安装完毕后应进行强度试验。强度试验应采用气压试验，不得采用水压试验。当管道的设计压力大于0.6MPa时，必须有设计文件规定方可实施气压试验，否则应与设计方或建设方协商确定后进行。

采用气压试验的原因，管道系统水压试验后的残留水分、污染物吹除干净难度很大、时间也很长。所以投入也大，为此，高纯、高洁净度的管道系统安装完毕不采用水压试验，而应采用洁净的气体，一般多用高纯氮气进行气压试验。

强度试验的目的就是要检测系统的机械强度与密封性能，同时不破坏系统的洁净度，为后工序调试与生产创造条件。

对气体管道来说，试验气体氮气为永久气体、D 类流体，管道的损伤多为加工制造存在潜在缺陷或操作不当而导致的机械破坏，完全不同于易燃、易爆介质的爆燃或爆轰过程，但试验过程含有潜在的不安全因素，比如对气源压力的控制，管材质量与人员的操作水平等因素，存在超压、管材破裂等可能性，而1.0MPa的压力气体大面积冲击人身，轻者致残，重者丧生，具有相当的杀伤力与破坏力，看下表：

压力造成建筑物、人身损害的状况：

因此强调做好人员与环境的安全保障工作。

这一条也是《工业金属管道设计规范》中，限定 0.6MPa以上气压试验要有设计文件与甲方的认可方可实施的原因。这方面我们在施工安装前要注意设计文件，是否有这方面特定的说明。

6.4.4 当管道输送的介质为“有毒气体”、“腐蚀性气体”、“可燃气体”时，应进行最高工作压力下的泄漏试验。对管段之间焊接接头、管路的分支接头，阀门的填料、法兰或螺纹的连接处，包括全部金属隔膜阀、波纹管阀、调节阀、放空阀、排气阀等，并以发泡剂检验不泄漏为合格。

经过气压强度试验合格的系统，试验后未经拆卸，该管路系统可不必再进行泄漏试验。

管道系统的吹除：

6.5.1 气体管道系统各项试验合格后，应使用与洁净室洁净度匹配的洁净无油水压缩空气或高纯氮气对管道系统进行吹除，吹除气流流速应大于20m/s，直至系统末端排出气体在白纸上无污痕为合格。

6.5.2 管道吹除合格后，应再以实际输送的气体工作压力，对管道系统进行吹除，在运行条件下无异常为合格。输送可燃气体的管道在启用之前，应用惰性气体将管内原有气体置换。

系统吹除的目的，在于清除管路系统在安装阶段所产生的粒子和大气的污染。

吹出50个小时，系统粒子状况

小洁净室气体供应系统，在配管期间保持管路系统密闭700个小时。

当气流再次经过管路系统时，在管路系统末端测定气流中水分含量随时间的变化，经过大约100个小时后，气体中水分含量下降至1.5PPb，此刻，管线的吹除工作宣告完成。

水分含量随时间的变化：

超高纯气体管线不同的启动特性：

为了避免气体自身的污染，也更要关注管路系统的始端，气体的源头，洁净室外的汽车槽车、气瓶上的管道，要能够进行吹扫，其吹扫用气量并不大，推荐数量值可为整个系统流量的1/500-1/1000。这种吹扫气流会向大气进行反向扩散，粒子计数器也可能进行反向扩散一般在管道终端头部留有一个孔口，孔径大小足以通过稳定不变的吹扫气流为界定值。

气体供给装置：

6.6.1瓶装气体供气置应安装在洁净室外的独立房间内，两室之间穿墙的管道应加套管，管道与套管间隙应用不燃材料填满、塞实。

瓶装气体供气置安装地点不是独立房间时，应采用防火材料建筑隔离室。

6.6.2 氧气及可燃气体气瓶供气装置必须用多股铜导线接地,截面积应符合设计要求。

6.6.3 装置出口管道上的安全阀在安装前应进行阀门开启检查。开启压力、密封压力和回座压力应符合安全阀性能要求。

6.6.4 集中式真空吸引装置应安装在远离洁净室的建筑物外，安装时应采取有效隔声防振措施，与其连接的弯管半径不得小于5倍管外径，排气口应设置过滤设备。

中间验收：

洁净室气体管道系统，大多为暗装，如吊顶天棚上方、架空地板下方、墙壁与装修板之间，或在技术夹层内，最终成为隐蔽工程，给最终的验收代来诸多不便。因此洁净室的验收增加了中间验收环节，这也是与普通管道工程的不同之处。

“三度”的检测：测定输送气体纯度、干燥度、洁净度的变化，是检查高纯、超净管道系统合格与否的三项基本内容。通常的做法是通过测定试验用本底（或称之背景气体）气流，在系统始末端三项指标的变化，观察和反映管道接口、焊缝的严密性；管材的渗透性、管壁气流冲刷状况等。

纯度的检测：主要是对高纯试验气体通过管道系统后，气体本身纯度的变化，即对氧的渗透情况检查。基本方法是原电池法、铜氨比色法，这两种方法被普遍的应用。

干燥度的检查：露点法（镜面法、光电法）、电容法、电解法等，露点法是可靠的。

洁净度的检查：光散射法、膜过滤法等。主要的粒子计数器有凝聚核型（CNC）、光散射型（LPC）等。

合理配置取样装置：

要准确测定超净气体中粒子数量的变化，必须有一套严谨的取样系统，使得取样系统本身在检测过程中，既不会产生粒子，又能最大限度的减少粒子的损失。因为取样装置设置不当，是造成分析失准的主要原因，即使应用精密仪器，也不可能得到有意义的结果。正确的取样方法随试样的种类、形态、及所要求的精度的不同而异。取样需要采用即不吸附气体，又不渗透气体材料的配管、导管及阀门，装置尽可能地紧凑，以减少气体的接触面积。

本文所指规范是GB50591-2010《洁净室施工及验收规范》。

本文来源于互联网，作者：张洪雁。暖通南社整理编辑。

问题：土建计量GTJ2018中，工程中如何设置一个/多个单项工程？

解决办法：

工程中存在夹层、错层、跃层等复杂结构时，也就是一个工程中可能存在几个标高或在同一工程中处理不同栋楼的工程量时，可通过新建单项工程来快速处理，避免频繁调整构件标高的麻烦，从而提高工作效率！

步骤一：工程设置—楼层设置—单项工程列表—添加“单项工程”，根据实际工程插入楼层，修改对应层高及底标高。

步骤二：再结合图纸在楼层设置下方的【楼层混凝土强度和锚固搭接设置】中，修改混凝土强度和锚固搭接，保护层厚度等。（若不同楼层设置不同时，点到对应楼层行进行修改即可）

步骤三：设置好【单项工程】后，切换到【建模】界面，分别在不同的单项工程里面绘制图元即可。

相当于土建GCL2013中的设置区域。不同单项工程中绘制的图元汇总计算时会相互考虑锚固及扣减，工程量可以在报表中设置报表范围，分别查看不同单项工程的工程量。

钢筋网网片的原点是放置钢筋网的放置点。可限制主体保护层的放置并可捕捉到图纸边缘、搭接接头、图纸中点和参照线。 默认情况下，该点位于图纸的左下角。 选择已放置的钢筋网片以查看并重新定位原点。

　　该点将显示钢筋网片局部坐标系的 X 和 Y 轴参照。

　　单击并拖动原点到新位置。 此为项目范围内的更改会影响到所有钢筋网片。

　　注：虽不能旋转原点，但如果主体旋转时也将随主体一起旋转。

　　上文就讲解了Revit调整钢筋网片原点的操作方法，希望有需要的朋友都来学习哦。

     1.因施工原因造成问题【15大问题】

　　部、间配合类

　　存在问题1：女儿墙、沉厕管井侧墙、屋面天窗壁等，大多是在钢筋砼板上为砌筑的砖或砌块墙体，砌体和砼两种不同材料界面处易形成裂缝，造成漏水。

　　解决措施：所有要求做泛水处，均采用现浇砼泛水，泛水高度如建筑无特定要求的，按200高。

　　存在问题2：梁与板砼强度等级不同，施工不便。

　　解决措施：同时浇筑的梁、板砼强度等级应一致。

　　存在问题3：地下室后浇带要在至少60天后方可浇筑，但地下室外墙的防水及基坑回填工程却需要先行施工，如何处理。

　　解决措施：地下室外墙后浇带处，在外侧设一通高预制钢筋砼板，该板置于地下室外墙防水层内侧，建筑设计需考虑该处的防水做法，结构设计需考虑该板在后浇带尚未浇筑前用于拦挡回填土。

　　存在问题4：有些墙垛的尺寸太小，不便于砌筑且质量不宜保证。

　　解决措施：与砼墙、柱相连的墙垛尺寸≤120×120或某一边长小于120时，采用现浇砼墙垛。

　　解决现浇砼楼板裂缝类

　　存在问题5：屋面板砼强度等级偏高，易产生裂缝而漏水。

　　解决措施：屋面结构砼强度等级尽可能≤C25级。

　　存在问题6：地下室底板砼强度等级偏高，易产生裂缝而漏水。

　　解决措施：施工周期较长的大体积砼(如地下室底板、外墙等)，设计时宜考虑砼的后期强度，可采用不少于60天龄期的砼强度。

　　存在问题7：地下室底板及侧墙后浇带新旧砼界面处易产生裂缝，经常出现渗漏。

　　解决措施：后浇带接缝处应做成企口;主筋在后浇带处按断开处理;采用膨胀。

　　存在问题8：现浇砼板内预埋PVC电管时，砼板经常沿管线出现裂缝。

　　解决措施：钢筋砼板中预埋PVC等非金属管时，沿管线贴板底(板底主筋外侧)放置300宽φ1.0×10×10钢丝网片。

　　存在问题9：现电梯间前室有大量设备管线暗埋在砼板内，造成结构隐患，易出现裂缝。

　　解决措施：预埋管线非常多的板(如高层建筑电梯前室等)，板厚宜按结构设计所需板厚+30。

　　存在问题10：屋面等有防水要求的砼板，对裂缝控制要求较严，如何控制裂缝。

　　解决措施：有防水要求的屋面板结构砼内添加抗裂纤维。添加量由招标中心或总承包提供中标产品参数，由设计单位确定。

　　防止首层地坪沉陷类

　　存在问题11：首层隔墙自身发生沉降，墙身出现沉降裂缝。

　　解决措施：首层隔墙下应设钢筋砼基础梁或基础，不得直接将隔墙放置在建筑地面上，不得采用将原建筑地面中的砼垫层加厚(元宝基础)作为隔墙基础的做法。

　　存在问题12：室外踏步、花台等发生沉陷、变形。

　　解决措施：建筑室外配件设计时，应考虑其地基及基础的设计。

　　存在问题13：室首层地面回填土较厚，回填质量不易保证。

　　解决措施：回填时，监理必须到位，加强质量控制及自检措施，在严格按照要求进行回土填的前提下，根据实际工程情况，可采取以下加固措施：

　　(1) 当回填砂、石、沙等低粘聚力大粒径材料时，不另行加固。

　　(2)当回填土厚<500时，不另行加固。

　　(3)当回填土厚500≤且≤2000时，地面长跨小于3000的，在建筑地面做法的砼垫层底部放置φ6@200双向钢筋网片，网片应锚入或搁置在周边结构上;地面短跨≥3000的，除按上述要求增加钢筋网片外，在垫层底部增设地垄墙，地垄墙与周边结构形成的网格边长不大于3000。地垄墙做法由设计单位出具，地垄墙材料宜采用砌体，与上部的砼垫层的支承关系应有保证。

　　(4)回填土厚>2000时，采用预制钢筋砼或现浇钢筋砼地面。

　　2.因设计原因造成问题

　　部门、专业间配合类

　　存在问题14：有时隔墙、填充墙强度不好。

　　解决措施：非承重墙的墙体材料强度等级在图纸中应予注明。

　　存在问题15：钢结构、地基处理等需进行二次设计的由何方负责。

　　解决措施：钢结构、地基处理的二次深化设计由总承包负责完成，设计单位必须全力配合，保证工作的衔接。

第二部分 建筑设计容易出现的设计问题

　　消防设计 【6大问题】

　　存在问题1：消防车道没有4米宽、没有回车场或回车道、园林种树影响消防车辆。

　　解决措施：按照规范执行，消防车道宽度执行规范，消防车回车场如果上部做草坪，下部构造设计必须符合消防车通行要求，园林总图应经建筑设计人员审核，并报消防部门通过。

　　存在问题2：电梯前室开窗面积不够3平方米。

　　解决措施：按照规范执行，不够3平方米可加设加压送风井。

　　存在问题3：各栋楼之间防火间距不够。

　　解决措施：按照规范执行。

　　存在问题4;楼梯间首层与地下室没有隔开。

　　解决措施：按照规范执行。

　　存在问题5：发电机和消防水泵不在第一期，拖延第一期验收时间。

　　解决措施：在一期应考虑完善配套，裙楼不装修、暂时不使用也应先设计消防系统，待施工完成后方可验收。

　　存在问题6：消防水泵房没有直通安全出口。

　　解决措施：按规范执行

　　3.设计通病与措施

　　屋面防水 【7大问题】

　　存在问题1：防水材料质量不稳定

　　解决措施：

　　1)选用防水卷材,根据确定厚度。

　　2) 北方地区的别墅，按二级防水等级做两道卷材防水。

　　存在问题2：保温隔热层隔热层设置位置不明确。

　　解决措施：

　　1)采用挤塑聚苯板保温材料。

　　2)北方地区先做保温，后做防水，南方先做防水，后做保温。

　　存在问题3：天面女儿墙底裂缝渗漏。

　　解决措施：300mm以下做混凝土女儿墙。

　　存在问题4：凸出屋面的管道、井、烟道周边渗漏。

　　解决措施：凸出屋面的管道、井、烟道周边应同屋面结构一起整浇一道钢 筋混凝土防水反梁，平屋面标高定于最高完成面以上250mm，

　　坡屋面为完成面250mm。

　　存在问题5：管道穿越楼板、屋面处渗漏

　　解决措施：按规定选用和埋设套管;套管处要用沥青麻丝和防水油膏充填。

　　存在问题6：屋面西班牙瓦的施工方法设计有两种做法，一种为挂贴，一种为卧贴。但按挂贴施工的别墅屋面大部分有渗水现象。

　　解决措施：改为卧贴工艺。如确实因屋面坡度太陡时，卧贴工艺中应增加挂网等加强措施，或将卷材防水层加厚(30mm以上)再采用挂贴工艺施工。具体做法均以各公司地区规范为主。天津地区参照2-5节点。

　　存在问题7：别墅部分户型设计有暗天沟，但由于设计时此处未采取加强措施，许多屋面出现暗天沟漏水现象。

　　解决措施：统一改为明沟,采用 2-5节点(附图)。

　　室内防水【5大问题】

　　存在问题1：沉箱式卫生间无侧排地漏，使得沉箱内容易积水而形成渗水隐患。而准备补加侧排地漏时，又由于管井面积不够，无法增加立管。

　　解决措施：加侧排地漏，北方地区因安装困难可适当加大管井。

　　存在问题2：沉箱管道井防水套管安装，卫生间设置管道井时，管道井壁(沉箱内部分)厚往往只有8~10cm混凝土墙或者采用砌砖，无法较好地安装防水套管。

　　解决措施：建议沉箱管道井壁厚12cm，并且应为钢砼结构，沉箱内部架空，不回填。

　　存在问题3：浴室墙面渗漏。

　　解决措施：柔性防水上返300mm高，以上部份做防水砂浆。北京地区墙根部砼上返120mm。

　　存在问题4：安装卫生间设备时无法固定且易渗漏。

　　解决措施：卫生间墙体建议全部采用实心砖。

　　存在问题5：室内给水管被打穿。

　　解决措施：水暖管道尽量避开门口经过，而从门侧穿墙过，剪力墙预留套管。

　　外墙防水 【5大问题】

　　存在问题1：外墙裂缝渗漏。

　　解决措施：外墙是涂料的掺抗裂纤维水泥砂浆。

　　存在问题2：墙体材料。

　　解决措施：同意广州试用加气蒸压混凝土砌块，但应增加相应的抗裂措施 (如内外墙批荡挂网，抹灰层加抗裂纤维)。

　　存在问题3：窗楣、窗台处漏水

　　解决措施：窗楣要做滴水线;外窗台要低于内窗台，做足排水坡度;铝合金窗下框要有泻水结构;铝合金窗外边要打防水胶密封。严格执行施工规范。

　　存在问题4：GRC外装饰构件多，而部分外墙GRC线脚上没有设计挑檐，容易造成GRC构件与外墙交接处出现渗漏水现象，而且GRC构件之间的连接也极易产生裂缝。

　　解决措施：

　　1)尽量减少使用GRC，并减少GRC线条的样式。

　　2)选定供应商后，及时将安装节点提供给设计单位。待设计确认后方可安装。

　　3)设计院在图纸中要对装饰线条的排水坡度、滴水槽及不同材料

　　搭接的防裂措施有所标注。

　　4)设计部定板中要考虑线条泛水、渗水的问题。

　　5)工程部要认真审核装饰线条的施工方案。

　　存在问题5：防水材料质量不过关。

　　解决措施:采用卷材防水，防水等级及设计执行国家规范。

　　4.建筑节点通病及解决措施

　　门窗与栏杆部分【14大问题】

　　存在问题1：出天面门采用木门，规范不允许。

　　解决措施:出天面门禁用木门。

　　存在问题5：由于甲方考虑成本因素，准备取消一些楼盘的门窗钢附框，但取消钢附框后，会导致结构完成后门窗洞口无法及时收口，对工程进度影响极大，而且也极易造成铝框的污染、破坏。

　　解决措施：总承包核算费用后，报总部审批。

　　存在问题6：当电梯在首层，秋冬季风力很大时，电梯厅门关不到位，需要外力才能关上;设计时应考虑大堂电梯避风，电梯门开关自如。如：绿洲小区塔楼的电梯，在大堂打开门时会出现此种现象。

　　解决措施：同意，采用其做法。

　　栏杆【8大问题】

　　存在问题7：铁艺、铁花、防护栏杆大样不齐不能做为施工依据。

　　解决措施:1)由韩建提铁艺铁花大样图库资料供，设计人员选择。

　　2)设计公司设计大样图。

　　存在问题8：栏杆高度小于1100。

　　解决措施: 按规范执行。

　　存在问题9：阳台栏杆的预埋件在主体施工时因没有栏杆的立杆间距而无法预留，在安装时又不允许打膨胀螺丝，造成要打掉结构。

　　解决措施:设计确定间距及大样图。

　　存在问题10：阳台镀锌钢管油漆脱落、生锈。

　　解决措施：设计必须明确相匹配的油漆(瓷漆)

　　存在问题11：室内飘窗台护窗栏杆的设置问题。

　　解决措施：由标准化设计小组统一制定标准图。

　　存在问题12：根据住宅设计规范：外窗窗台距楼面、地面的净高低于0.8米时，应设有防护设施，所有窗台高度低于0.8米的开启窗，应设置安全护栏。现管辖小区，飘窗内的护栏高度偏低，儿童易撞碎玻璃摔下，建议增高护栏高度。

　　解决措施：按规范执行。

　　存在问题13：天台、平台各户型之间设有防护栏杆，防止外来人员穿过确保安全;由于窗户推拉门不能封闭，也没有防盗装置，多个楼盘均出现，从业主家平台推拉窗处进入室内，造成失盗的事件。

　　解决措施：同意，设计中充分考虑。

　　存在问题14：小区的景观水池边，应增设防护栏，以防儿童及老人滑倒摔下。

　　解决措施：不采用其做法

　　装饰细部【6大问题】

　　存在问题1:走道管井门面贴磁砖。

　　解决措施:由装饰专业出大样,确定颜色。

　　存在问题2：室内木质柜与墙体接合处理不当。

　　解决措施:由装修处理。

　　存在问题3：卫生间、厨房墙面地砖的规格太大，易空鼓、损耗大。

　　解决措施：建议墙砖不宜太大，应不大于500×500，且不用玻化砖。

　　存在问题4：墙面地面砖采用斜贴,损耗大。

　　解决措施:在交楼标准中，明确尽量不使用斜贴。

　　存在问题5：橱柜验收不合格，导致煤气工程验收不合格。

　　解决措施：执行规范。设计和施工时在煤气软管和煤气表放置的封闭空间预留透气孔，安装透气板。

　　存在问题6：电梯的门坎应高于地面，门坎与地面应有一个合理的坡度，防止水倒灌入电梯井内，影响电梯的运行。

　　解决措施：同意，采用其做法。

　　屋面工程【4大问题】

　　存在问题1：斜屋面坡度太大。

　　解决措施：在不影响设计效果的情况下，尽量减缓坡度。

　　存在问题2：单体采暖预留管道：由于楼板厚度限制，使得预留采暖管道高出混凝土保护层管道交叉处，高度超高，不得不剔楼板。

　　解决措施：采暖管道留槽走明管，并且给行销部一个合理的解释。

　　存在问题3：是否采用混凝土天沟—品牌成品集水系统。

　　解决措施：结合立面局部使用。

　　存在问题4：施工单位经常提出屋面找坡材料的变更要求。

　　解决措施：由韩建提出几种材料做法，由设计公司选定。

　　抹灰工程【5大问题】

　　存在问题1：多联排别墅露台分户墙因雨水和灰尘的影响形成“泪痕”。

　　解决措施:设计要增设滴水线。

　　存在问题2：我司地下室顶棚的设计做法基本是选用88J1-1的棚61做法，在保温板上直接刮2mm耐水子，很容易产生质量隐患(仅限北京地区使用)。

　　解决措施：需设网格布，新建工程室内地下保温顶棚做法：

　　参照88J2-9，棚26-W。

　　存在问题3：我司室内顶棚做法一般都选用88J1-1图集的棚

　　8B、棚9B做法，为水泥石灰砂浆抹灰，这种做法现在很少用，很容易产生质量和安全事故。

　　解决措施：采用刮腻子抹平，取消抹灰做法。

　　存在问题4：外墙石材铺贴的构造做法是否结合北方地区的保温做法。

　　解决措施：同意。

　　存在问题5：已交付使用水泵设备房的地面、地面均为水泥毛坏墙面、地面。应按卫生防疫站核发二次供水卫生许可证的标准设计(应将墙面、地面、排水沟内铺设墙、地砖)，避免再次进行设备房的改造时，影响正常供水，并污染水泵房设施。

　　解决措施：同意，采用其做法。

　　墙体工程【5大问题】

　　存在问题1：有些地下室的隔墙也设计为轻质隔墙板，但由于地下室的层高(特别是地下一层)都较高，均大于3.3米，而轻质隔墙板的高度不能超过3.3米，否则会造成裂缝甚至断裂的危险。

　　解决措施:建议地下室隔墙考虑改为砌块。

　　存在问题2：有的剪力墙门垛设计过小，造成门套无法安装。

　　解决措施：以后的门垛应不少于10公分(但应保证结构需要的尺寸)。

　　存在问题3：剪力墙与窗侧边的距离太小，但是图纸仍然设计砌体结构，增加施工难度，又容易产生裂缝。

　　解决措施：参见结构篇1.1.4条

　　存在问题4：grc轻质隔墙板裂缝。

　　解决措施：除板缝铺设玻纤网格布加强外，还需满铺玻纤网格布。

　　存在问题5：预埋图纸尺寸应尽量留余量，如配电箱等，由于有时招标时间较土建进度滞后，如不综合考虑各厂家设备尺寸提供相应预留尺寸，将造成浪费。

　　解决措施：同意。

　楼地面结构【2大问题】

　　存在问题1：非沉箱卫生间的降板原来均为3cm，使得卫生间内外高差不足，造成卫生间地面找坡很难施工，特别是门口处，很容易与外地面平甚至高于外地面，如果要保证有高差，又容易造成坡度不够，产生积水。

　　解决措施:地漏旁边楼板可再降低，具体在结构图中加以标注。

　　存在问题2：单体采暖预留管道：由于楼板厚度限制，使得预留采暖管道高出混凝土保护层管道交叉处，高度超高，不得不剔楼板。

　　解决措施：采暖管道留槽走明管，并且给行销部一个合理的解释。

　　综合类【21大问题】

　　存在问题1：住宅厅房应考虑各室的空调机位，便于室外机的安装、维修、机座应考虑容积宽阔，大功率室外机也可以安装。室内机和室外机平台相距过远，避免室外连接管路过长，影响楼宇的外立面美观。

　　解决措施：同意，设计中充分考虑。

　　存在问题2：烟道设计时，应考虑厨房内管线的避让;现管理的楼盘有管路在烟道的出风口处通过，造成无法安装排风管。如：帝景、骏中区的户型均有此现象。

　　解决措施：同意，设计中充分考虑。

　　存在问题3：别墅平台、平台应预留太阳能热水器的机位。现管理小区的业主自装太阳能热水器具越来越多，也符合国家节能趋势，为便于管理，建议设计时考虑机位统一放置。

　　解决措施：不采用其做法。

　　存在问题4：设备设备房应预留承重钩(如：水泵房、消防泵房、采暖机房、锅炉房、电梯机房等设备的天花内预埋挂钩)，便于重型的机械设备拆装维修。

　　解决措施：同意，采用其做法。由设备专业提供土建设计条件，由结构专业出图。

　　存在问题10：各楼栋大堂玻璃门采用对角装饰夹,配廉价地弹簧，不适合北京地区风大的使用环境，被损率达到60%，应采用类似麦当劳大门设计方案，既带框玻璃门配优质的闭门器。

　　解决措施：同意，采用其做法。

　　存在问题11：配电室现安置在地下室，地面应高于楼道的地面或在室内门口制作防水台阶。

　　解决措施：同意，采用其做法。

　　存在问题12：空调孔板设计不详。

　　解决措施：

　　1)客厅出阳台空调孔与阳台水落管冲突，必须孔边距墙边200。

　　2)空调出阳台出墙或空调出厨房后阳台，各距 墙边100，转弯半径不够。

　　3)客厅空调板宽1000，应为≥1100。

　　存在问题13：燃气热水器设计不详。

　　解决措施：

　　1)挂热水器部位800宽墙均应实墙砌筑。

　　2)阳台安装燃气热水器时一下要挂热水器的实墙600宽。

　　存在问题14：家具布置

　　1)每一个房间均需布置(工人房、杂物房经常漏画)。

　　2)厨房灶台及洗菜盆，排烟井布置随意。

　　解决措施：设计充分考虑。

　　存在问题15：预留孔洞不全。

　　解决措施：

　　1)建筑图标明楼梯间正压送风口。

　　2)强、弱电箱预留孔必须标出。

　　3)各种排水管，雨水管必须标出。

　　4)燃气热水器直排孔必须标出。

　　存在问题16：复式有退台时，则复式下层室内层高不定。

　　解决措施：复式有退台时，则复式下层室内层高应为3.2米。

　　存在问题17：飘窗台100厚侧墙应为砼墙，图示应深黑。

　　解决措施：同意。

　　存在问题18：转换层

　　1)卫生间沉箱易出问题，转换梁偏出卫生间墙。

　　2)各种下水管与转换梁冲突。

　　3)有室外露台时，需考虑解决室内高差问题。

　　解决措施：设计充分考虑。

　　存在问题19：小区园林道路由于路牙与路面平齐，且绿地高于路面，很容易被绿化用水污染路面。建议设计时提高路牙。

　　解决措施：同意，采用其做法。

　　存在问题20：地下车库的电梯大堂要与首层大堂一起进行装修设计，车库与地下大堂应整洁，明亮，与小区整体的档次相合。

　　解决措施：同意，采用其做法。

　　存在问题21：车库的坡道长、面积大、拦水沟少;雨季来临时，易造成雨水涌入车库。

　　解决措施：设计考虑增加拦水沟或阳光棚。

第三部分 2014修订&增加部分

　　建筑设计中经常出现的错误

　　地下工程的防水问题经常容易被忽略，地下工程的防水根据地下水位的高低来决定做法。

　　引申到电缆地沟也常忘记做防水，对于地下水高的地区光做内防水还不行。

　　防腐的工程对水也很敏感，不做防水，防腐的面层与基底粘结就不好，容易脱落。

　　建筑的水沟虽然小，但是也是不容忽视的。

　　关于水沟的盖板也不是随便就选的，要根据荷载来决定，以往工程遇到过，选用的普通盖板，最后上卡车的情况，这时候就要选能承重的重型盖板，而且盖板下要埋设角钢加强，过路的地沟要加钢筋加强。

　　配电室门窗问题

　　1、配电室门一般至少要有一个进配电柜的大点的门，提的要求一般不小于1.2m宽x2.4m高，建议作1。5mx2.7m的门，门上作上亮，上亮下的中梃要求厂家做成可拆卸型，这样在头次安装和以后的维修中需要进出配电柜时，就将中挺取下，平常走人则用下面的2.1高门即可。尽量不做2.4m高门，一方面有时不满足安装要求，因除去门框后净高未必够，另一方面如为安装柜子做成通高2.4m的门扇，尤其是钢门则很沉重，开启不方便，门轴处也易坏。有时电气专业忘记提门高条件，还需我们根据经验及时与他们确认，避免将来安装时出问题。

　　2、配电室一般长度超过7m要设两个疏散门，超过60m还宜增加一个出口;

　　3、高压配电室宜设窗台高度不低于1。8m的固定窗，低压配电室宜设配砂扇的开启窗，不能一律开成普通窗。

　　配电及有危险的化验室的门要求外开，很多人在设计时不注意。在配电的规范里都有。

　　室外的电缆沟要加集水井，同时沟要向集水井找坡。

　　配电，在有危险的(比空气重，有爆炸危险气体凝聚的可能)室内外高差要大于等于600。

　　关于两个配电装置之间的门应开向危险程度低的一面，《10千伏及以下变电所设计规范》GB50053-94第6.2.2条中相邻配电室之间有门时，此门应能双向开启

　　住宅飘窗给结构提挑板尺寸

　　一般我们所标窗尺寸均为洞口尺寸，飘窗要将洞口全部维护起来，故窗要分别固定在洞口外边缘，窗中心距的距离大于洞口尺寸，而我们在平面图中标注窗尺寸仍要标注洞口尺寸，只在立面展开图中体现窗的实际尺寸。由于窗固定在外边缘，给结构提条件的时候要注意挑板的尺寸要大于洞口宽度，一般每边多出80-100(具体的根据窗框选型确定)。

　　关于门宽的问题

　　建筑设计有很多都要求门的宽度 并不是洞口的宽度

　　1.勿视砼结构的变动。

　　2.勿视施工因素和施工材料因素(比如有的设计者在砼柱处设计10CM的门垛，但没有要求浇砼，有的还只有6CM，如何砌砖)。

　　高度未超过50M，但24M以上，,建筑面积大于1000平方米的商业楼、综合楼，以及24M以上建筑面积超过1500平方米的商住楼划入二类高层建筑，造成防火分区的划分、疏散楼梯的设置以及相应消防设施的配置等一系列错误，而且这类错误几乎是灾难性的，所以有必要引起重视。

　　在做上人屋面时，女儿墙压顶距屋面完成面的距离低于或等于0.45m，且压顶的宽度大于或等于0.22m时，栏杆的高度应从可踏部位顶面起。

　　一般女儿墙如为砖墙类，混凝土压顶一般宽出墙边80，宽度很容易超出0.22m，这时我们在栏杆高度时一定要注意计算压顶面距屋面完成面的距离。

一、加强高支模安全监督的措施

1、高支模方案审批阶段重视手续完备及专家论证

工程施工单位和监理在接手工程项目时，首先要认真查看有无属于高支模的混凝土结构施工。若有高支模的内容，应按以下几个方面加强方案阶段的监督：

（1）承担项目施工的项目经理和技术负责人应认真编制高支模的专项施工方案，施工方案中要有计算书、安全验算结果和必要的参考资料。特别是除了文字性的方案外，必须附有高支模部位的详细而明确搭设方案图。这些图包括：

① 支模架的平面布置图。图中标明结构梁板的主要尺寸，梁下钢管支模架搭设的基本尺寸（一般加密搭设），板下钢管支模架搭设的基本尺寸；支模架的水平层剪刀撑布置，一般每隔4～6m设置；支模架的竖向剪刀撑设置位置用虚线表达，宜设置在大梁的轴线位置上，以增加抵抗混凝土泵管的水平冲击力；整个高支模区域支架与周边结构的拉结设置等。相关支架搭设的技术总要求也在平面总图中列条文叙述。

② 支模架的立面布置图。图中标明结构剖面，主要构件的标高以及被支模结构的上下层关系。梁板下的模板支架应标明基本步高，扫地杆离地距离，竖向剪刀撑布置，与周边结构拉结的位置。立面布置应特别注意高支模的大截面梁重荷载下支架底部结构的承载能力是否满足要求，必要时应验算和设计支架底部结构下的传力二次支撑。对于支模高度在10m以上的支架，一般应每隔8～10m设置加强层，加强层的做法为在步高范围内搭设折线状剪刀撑，形成钢管搭设的桁架，桁架两端与周边结构形成有效拉结，以加强超高支架的整体刚度，并调整立杆的荷载传力。

③ 局部构造布置图。构造图中重点标明大截面梁的从侧模到底模的支模构造，底模下传力木枋的排放方向及间距，钢管立杆的细部布置。一般应重视大梁底部直接传力的立杆布置，尽可能采用具有轴心受压传力特点的可调托式立杆。顶部立杆的伸出水平杆的长度应严格控制在0.6m以内。

项目施工单位编制形成高支模专项施工方案后，应当组织不少于5人的专家组进行论证审查，对已编制的安全专项施工方案进行论证审查。现场监理应参加专家组的论证审查会，进一步听取专家对该工程高支模的难点、重点和对策的意见，以便从总体上把握安全施工。 安全专项施工方案专家组必须提出书面论证审查报告，施工企业应根据论证审查报告进行完善，施工企业技术负责人、总监理工程师签字后，方可报监理审查后实施。监理接到报批的专项方案后，应重视手续的完备，即有方案，有专家论证，有施工单位技术负责人签字。项目总监理工程师在资料完备后方可签字准许实施。

从最近一些工程高支模施工的具体操作来看，尚有施工企业的项目部对高支模方案阶段不够重视，也常遇无方案先搭设高支模架的状况。事实上，规划好高支模方案能达到事半功倍的效果。特别是有明确的高支模的平面布置图、立面布置图和局部构造图后，现场监理就有清晰的检查依据，可避免依照纯文字方案搭设支架而造成理解上不同的失误。

2、搭设安装阶段重视过程检查及措施到位

对于高支模的安全施工，完善的专项方案仅是成功的一半，在具体支架搭设和模板安装中，监理还应重视过程的检查，要求施工单位有完备的方案搭设交底记录，特别加强对直接影响支架整体承载力的技术关键点的检查。

吸取几个重大坍塌事故的教训，从安全角度，高支模架的梁底以下部分应坚持由架子工搭设，并与木工支模有良好的衔接。

扣件式钢管高支模架的搭设要特别重视和监督以下几个要点：

（1）高支架的构成基本架体尺寸的双向水平杆绝对不能少。图8示出几个高支模架中经典的错误，其中立杆上的水平杆或每隔两跨设置，或每隔三跨设置，增加的立杆因缺乏双向水平交汇处必要的双向约束，不能形成以步高为立杆计算长度的局部稳定计算模式。这些是低级错误，能直接诱发重大模板支架整体坍塌事故。

支架的立杆上的水平杆每隔三跨、每隔两跨设置

（2）大截面梁底下加密的立杆搭设宽度必须与架体总高度有一合适的比例。若梁截面尺寸为500mm×2000mm，支模高度为20m，有些施工项目队虽考虑了梁下钢管支架立杆的加密，但加密的宽度往往在1.2m左右，这对于20m高的支架，在考虑搭设的垂直度偏差后（实际检查经常能达到200mm），架体的宽度就显不足。因此，建议梁下加密的立杆区宽度B与架体高度H的比值控制在0.1～0.15之间；独立塔架（与周边不能形成有效拉结）的比值控制在0.2～0.3之间。

（3）若高支模架的顶部以扣件为主将梁板底模的荷载传递给立杆，应重点检查支架顶部纵横向水平杆与立杆扣接的双扣件的拧紧力矩，要求达到规定的40～65N·m，并将抽查的达到要求的百分率作为重要的监理记录。

（4）对于大截面混凝土梁，应重视梁底模板下木枋的排放方向，一般认为应与梁轴线正交排放为好，通过木枋能将大梁的线荷载转化为作用到一定宽度的加密立杆上的面荷载。

（5）重点检查搭设支架的构造措施，包括扫地杆、水平剪刀撑、竖向剪刀撑、与周边结构的有效拉结。

3、浇筑混凝土阶段重视施工荷载控制和浇筑方向

在对按专项方案搭设的高支模架进行验收后，监理应跟踪混凝土浇筑阶段的安全施工。检查的重点落实在混凝土浇筑前，督促施工单位科学规划泵送管的布置，泵送混凝土的速度，高支模区域楼面混凝土浇筑的方向等。混凝土的浇筑方向原则上应注意对称，避免高支架受不对称荷载。浇筑时宜从周边已浇结构逐渐向大跨度的待浇结构推进，从能起压重的中间跨结构向悬挑结构推进。楼面上仅留必要的混凝土浇筑人员，控制浇筑人员数，控制泵送混凝土的堆积高度。混凝土浇筑中，注意对架体的稳定性旁站监控，遇有异常声响或发现架体立杆局部弯曲应立即停止浇筑，商量对策后方能继续，避免只求进度蛮干。

4、总结

高支模的安全施工已引起了与工程相关的业主、施工单位和监理单位的共同重视，已发生的几起重大支模架整体坍塌事故也给了我们众多教训。但也有一部分施工和监理人员尚留侥幸心理，对所负责的工程搭设高支模架的深入检查力度不够。我们希望能促进工程现场施工和监理人员对高支模施工安全的把握。

二、高大模板施工方案管理

1、方案编制

1.1 施工单位应依据国家现行相关标准规范，由项目技术负责人组织相关专业技术人员，结合工程实际，编制高大模板支撑系统的专项施工方案。

1.2 专项施工方案应当包括以下内容：

（一）编制说明及依据：相关法律、法规、规范性文件、标准、规范及图纸（国标图集）、施工组织设计等。

（二）工程概况：高大模板工程特点、施工平面及立面布置、施工要求和技术保证条件，具体明确支模区域、支模标高、高度、支模范围内的梁截面尺寸、跨度、板厚、支撑的地基情况等。

（三）施工计划：施工进度计划、材料与设备计划等。

（四）施工工艺技术：高大模板支撑系统的基础处理、主要搭设方法、工艺要求、材料的力学性能指标、构造设置以及检查、验收要求等。

（五）施工安全保证措施：模板支撑体系搭设及混凝土浇筑区域管理人员组织机构、施工技术措施、模板安装和拆除的安全技术措施、施工应急救援预案，模板支撑系统在搭设、钢筋安装、混凝土浇捣过程中及混凝土终凝前后模板支撑体系位移的监测监控措施等。

（六）劳动力计划：包括专职安全生产管理人员、特种作业人员的配置等。

（七）计算书及相关图纸：验算项目及计算内容包括模板、模板支撑系统的主要结构强度和截面特征及各项荷载设计值及荷载组合，梁、板模板支撑系统的强度和刚度计算，梁板下立杆稳定性计算，立杆基础承载力验算，支撑系统支撑层承载力验算，转换层下支撑层承载力验算等。每项计算列出计算简图和截面构造大样图，注明材料尺寸、规格、纵横支撑间距。

附图包括支模区域立杆、纵横水平杆平面布置图，支撑系统立面图、剖面图，水平剪刀撑布置平面图及竖向剪刀撑布置投影图，梁板支模大样图，支撑体系监测平面布置图及连墙件布设位置及节点大样图等。

2、审核论证

2.1 高大模板支撑系统专项施工方案，应先由施工单位技术部门组织本单位施工技术、安全、质量等部门的专业技术人员进行审核，经施工单位技术负责人签字后，再按照相关规定组织专家论证。下列人员应参加专家论证会：

（一）专家组成员；

（二）建设单位项目负责人或技术负责人；

（三）监理单位项目总监理工程师及相关人员；

（四）施工单位分管安全的负责人、技术负责人、项目负责人、项目技术负责人、专项方案编制人员、项目专职安全管理人员；

（五）勘察、设计单位项目技术负责人及相关人员。

2.2 专家组成员应当由5名及以上符合相关专业要求的专家组成。本项目参建各方的人员不得以专家身份参加专家论证会。

2.3 专家论证的主要内容包括：

（一）方案是否依据施工现场的实际施工条件编制；方案、构造、计算是否完整、可行；

（二）方案计算书、验算依据是否符合有关标准规范；

（三）安全施工的基本条件是否符合现场实际情况。

2.4 施工单位根据专家组的论证报告，对专项施工方案进行修改完善，并经施工单位技术负责人、项目总监理工程师、建设单位项目负责人批准签字后，方可组织实施。

2.5 监理单位应编制安全监理实施细则，明确对高大模板支撑系统的重点审核内容、检查方法和频率要求。

三、验收管理

1、高大模板支撑系统搭设前，应由项目技术负责人组织对需要处理或加固的地基、基础进行验收，并留存记录。

2、 高大模板支撑系统的结构材料应按以下要求进行验收、抽检和检测，并留存记录、资料。

2.1 施工单位应对进场的承重杆件、连接件等材料的产品合格证、生产许可证、检测报告进行复核，并对其表面观感、重量等物理指标进行抽检。

2.2 对承重杆件的外观抽检数量不得低于搭设用量的30%，发现质量不符合标准、情况严重的，要进行100%的检验，并随机抽取外观检验不合格的材料（由监理见证取样）送法定专业检测机构进行检测。

2.3 采用钢管扣件搭设高大模板支撑系统时，还应对扣件螺栓的紧固力矩进行抽查，抽查数量应符合《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130）的规定，对梁底扣件应进行100%检查。

3、高大模板支撑系统应在搭设完成后，由项目负责人组织验收，验收人员应包括施工单位和项目两级技术人员、项目安全、质量、施工人员，监理单位的总监和专业监理工程师。验收合格，经施工单位项目技术负责人及项目总监理工程师签字后，方可进入后续工序的施工。

四、高大模板施工管理

1、一般规定

1.1 高大模板支撑系统应优先选用技术成熟的定型化、工具式支撑体系。

1.2 搭设高大模板支撑架体的作业人员必须经过培训，取得建筑施工脚手架特种作业操作资格证书后方可上岗。其他相关施工人员应掌握相应的专业知识和技能。

1.3 高大模板支撑系统搭设前，项目工程技术负责人或方案编制人员应当根据专项施工方案和有关规范、标准的要求，对现场管理人员、操作班组、作业人员进行安全技术交底，并履行签字手续。

安全技术交底的内容应包括模板支撑工程工艺、工序、作业要点和搭设安全技术要求等内容，并保留记录。

1.4 作业人员应严格按规范、专项施工方案和安全技术交底书的要求进行操作，并正确配戴相应的劳动防护用品。

2、搭设管理

2.1 高大模板支撑系统的地基承载力、沉降等应能满足方案设计要求。如遇松软土、回填土，应根据设计要求进行平整、夯实，并采取防水、排水措施，按规定在模板支撑立柱底部采用具有足够强度和刚度的垫板。

2.2 对于高大模板支撑体系，其高度与宽度相比大于两倍的独立支撑系统，应加设保证整体稳定的构造措施。

2.3 高大模板工程搭设的构造要求应当符合相关技术规范要求，支撑系统立柱接长严禁搭接；应设置扫地杆、纵横向支撑及水平垂直剪刀撑，并与主体结构的墙、柱牢固拉接。

2.4 搭设高度2m以上的支撑架体应设置作业人员登高措施。作业面应按有关规定设置安全防护设施。

2.5 模板支撑系统应为独立的系统，禁止与物料提升机、施工升降机、塔吊等起重设备钢结构架体机身及其附着设施相连接；禁止与施工脚手架、物料周转料平台等架体相连接。

3、使用与检查

3.1 模板、钢筋及其他材料等施工荷载应均匀堆置，放平放稳。施工总荷载不得超过模板支撑系统设计荷载要求。

3.2 模板支撑系统在使用过程中，立柱底部不得松动悬空，不得任意拆除任何杆件，不得松动扣件，也不得用作缆风绳的拉接。

3.3 施工过程中检查项目应符合下列要求：

（一）立柱底部基础应回填夯实；

（二）垫木应满足设计要求；

（三）底座位置应正确，顶托螺杆伸出长度应符合规定；

（四）立柱的规格尺寸和垂直度应符合要求，不得出现偏心荷载；

（五）扫地杆、水平拉杆、剪刀撑等设置应符合规定，固定可靠；

（六）安全网和各种安全防护设施符合要求。

4、混凝土浇筑

4.1 混凝土浇筑前，施工单位项目技术负责人、项目总监确认具备混凝土浇筑的安全生产条件后，签署混凝土浇筑令，方可浇筑混凝土。

4.2 框架结构中，柱和梁板的混凝土浇筑顺序，应按先浇筑柱混凝土，后浇筑梁板混凝土的顺序进行。浇筑过程应符合专项施工方案要求，并确保支撑系统受力均匀，避免引起高大模板支撑系统的失稳倾斜。

4.3 浇筑过程应有专人对高大模板支撑系统进行观测，发现有松动、变形等情况，必须立即停止浇筑，撤离作业人员，并采取相应的加固措施。

5、拆除管理

5.1 高大模板支撑系统拆除前，项目技术负责人、项目总监应核查混凝土同条件试块强度报告，浇筑混凝土达到拆模强度后方可拆除，并履行拆模审批签字手续。

5.2 高大模板支撑系统的拆除作业必须自上而下逐层进行，严禁上下层同时拆除作业，分段拆除的高度不应大于两层。设有附墙连接的模板支撑系统，附墙连接必须随支撑架体逐层拆除，严禁先将附墙连接全部或数层拆除后再拆支撑架体。

5.3 高大模板支撑系统拆除时，严禁将拆卸的杆件向地面抛掷，应有专人传递至地面，并按规格分类均匀堆放。

5.4 高大模板支撑系统搭设和拆除过程中，地面应设置围栏和警戒标志，并派专人看守，严禁非操作人员进入作业范围。

五、监督管理

1、施工单位应严格按照专项施工方案组织施工。高大模板支撑系统搭设、拆除及混凝土浇筑过程中，应有专业技术人员进行现场指导，设专人负责安全检查，发现险情，立即停止施工并采取应急措施，排除险情后，方可继续施工。

2、监理单位对高大模板支撑系统的搭设、拆除及混凝土浇筑实施巡视检查，发现安全隐患应责令整改，对施工单位拒不整改或拒不停止施工的，应当及时向建设单位报告。

3、 建设主管部门及监督机构应将高大模板支撑系统作为建设工程安全监督重点，加强对方案审核论证、验收、检查、监控程序的监督。

文章来源：安装工程技术分享平台

    Tekla建模——-描图法

    1、创建轴线

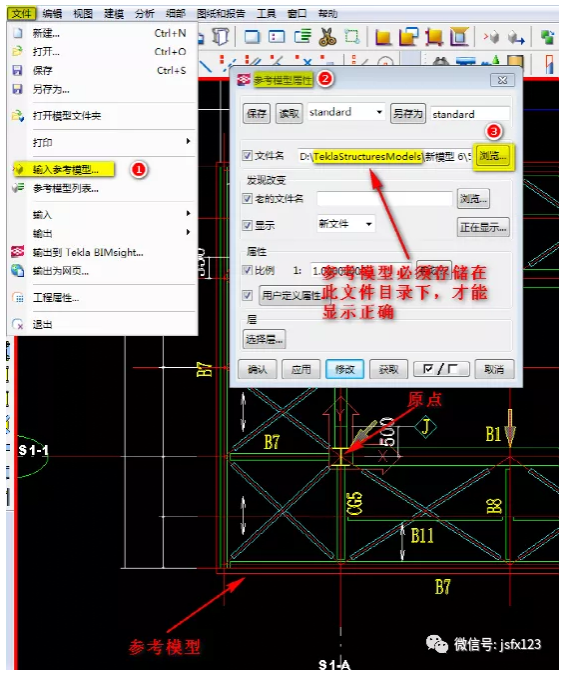

    2、输入参考模型：

?在CAD中选取需要的作为参考模型的的图示，删除无关数据，复制到一个新建图中，移动图示到原点位置，存储到模型的目标下。

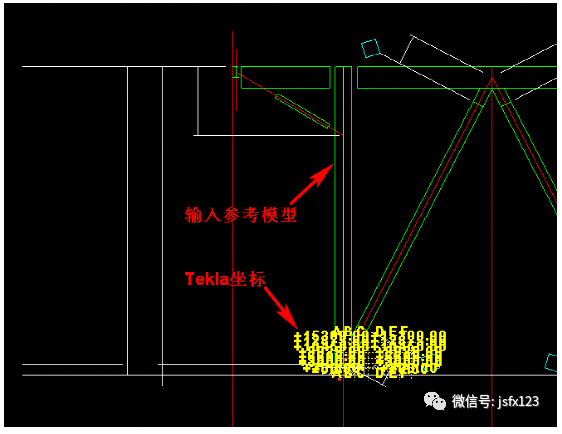

?TEKLA中文件–>输入参考模型，选取参考模型文件名，选原点。

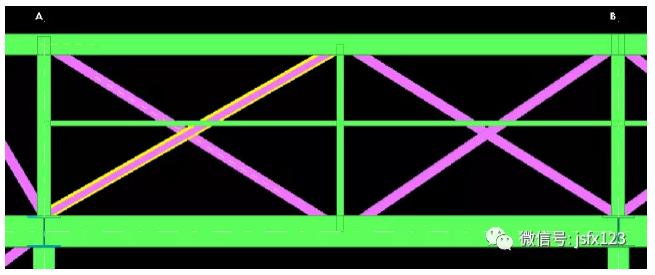

    3、根据参考模型上的零件要求使用建模命令，描图创建零件

    4、输入参考模型时常见问题处理：

4.1、参考模型不显示：

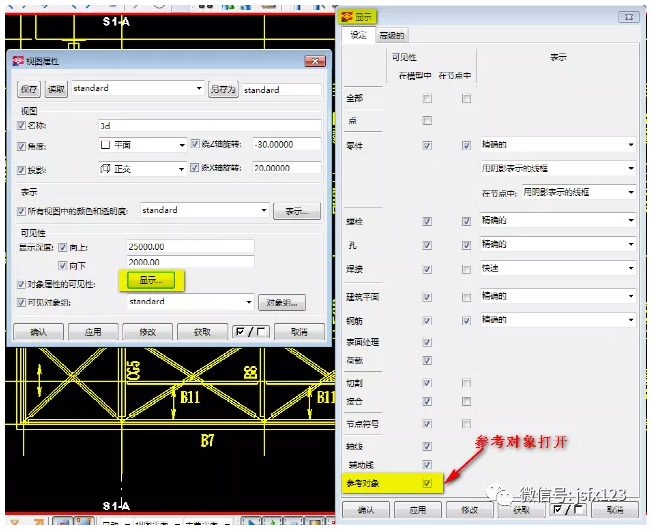

?视图属性–>显示–>参考对象未打开

    ?参考模型未保存在模型目标下

?CAD图纸未关闭

4.2、在TEKLA中1:1输入的参考模型，比例发生变化。在CAD中格式–>单位–>图形单位，更改“插入时的缩放单位”为毫米

构造柱的模板面积公式：

（D指马牙槎的外伸长度；K指墙体宽度；H为柱高度为）：

当构造柱位于单片墙最前端时， S=(K×3+D×2)×H

当构造柱位于L或一形墙体相交处时，S=(K×2+D×4)×H

当构造柱位于T形墙体相交处时，S=(K×1+D×6)×H

当构造柱位于十形墙体相交处时,S=D×8×H。

1、构造柱中马牙槎一边咬口两边咬口的意思：

当构造柱位于单片墙最前端时，就是马牙槎一边咬口；

当构造柱位于L或一形墙体相交处时，就是马牙槎两边咬口；

当构造柱位于T形墙体相交处时，就是马牙槎三边咬口；

当构造柱位于十形墙体相交处时，就是马牙槎四边咬口。

2、砖墙嵌接部分指的是哪一块：

指的就是构造柱的马牙槎咬口，一般是5进5退。

3、是马牙槎部分浇砼时都浇柱吗：

是的，马牙槎和柱是同时一次性浇筑的。

4、模板是不是只支两面呢：

当构造柱位于“一”字形墙体中部时，只支两面。

5、构造柱中拉结筋要空过构造柱吗：

必须进入构造柱达到设计或要求的锚固长度。

构造柱工程量计算公式：

V = （B+b）*A*H + K

V–构造柱砼体积

B–构造柱宽度

b—马牙搓宽度(注意：马牙搓是两边有时 计算一边的宽度 马牙搓是一边有时 计算一边的一半宽度 )

A—构造柱长度 技术交流qq群：677426585

H—构造柱高度（自基础上表面至构造柱顶面之间的距离）

K—构造柱基础工程量

构造柱是为加固墙体，先砌墙后浇注混凝土的柱子。

首先，根据图纸统计图各种型号构造柱的数量，然后按下述公式计算混凝土和钢筋工程量。

（1）.混凝土工程量：

柱高*断面面积*柱根数= m3

式中：柱高——自柱基上表面至柱顶面高度，或自地圈梁顶面至屋顶圈梁顶面高度。

以GJDGZ-101-95《全国统筑工程工程量计算规则》为依据

构造柱计算时要分三段：±0.000以下至基础底部的部分，±0.000以上至屋面部分，女儿墙部分。

构柱体积（V）=[外墙上的构造柱总截面面积/外墙厚+内墙上的构造柱总截面面积/内墙厚]×内外墙平均厚×构柱总高，当内外墙厚度相等时更为准确。

（2）、钢筋工程量：

主筋：主筋长*根数*比重（kg/m）*柱根数= kg

箍筋：柱断面周长*（柱高/@）*比重（kg/m）*柱根数= kg

式中主筋长=柱高+伸入地圈梁长+上下的直钩长+42.5dn，（n为层数），因为主筋在±0.00和层楼板处搭接，并在搭接区段箍筋加密为φ6@100.

另，有的构造柱有马牙槎，其宽为60mm

其模板面积=（构造柱宽+马牙槎宽）*柱高

混凝土体积=（柱断面面积+（马牙槎宽/2）*宽）*柱高

例：构造柱柱高3m，截面尺寸为240mm*240mm，与长墙咬槎为60.

解：构造柱模板面积=（0.24+0.06*2）*3*2

构造柱砼体积=（0.24*0.24+0.03*0.24*2）*3

其他计算方法

如是240*240的构造柱，（240*240+240*30*边数）*柱高；

如是370*370的构造柱，（370*370+370*30*边数）*柱高；

如是240*370的构造柱，（240*370+有马牙槎的边长*30*边数）*柱高

对于如何有效提升路桥工程预结算准确性而言，必须将项目审核、工程施工方案、工程技术等放在首位，并对其进行严格的审核;其次还要对施工现场进行实际调研，选择适当的工程计价模式;此外对审核人员也要进行一定的培训，要求他们拥有足够的耐心与细心，在审核过程中要掌握的应用技巧。只有严格遵循以上工序，才能最大限度提升造价的精确性控制。

1工程预结算审核体制简述

1．1项目工程量审核

对于单位来说，工程量的多少往往对的高低有着决定性的影响，在进行工程预结算审核时必须引起相关部的高度重视。审核过程中的有关要点主要包含:明确目标、突出重点、严格制定标准、避免不必要的重复、及时核对。对于那些成本预算较高、容易出现错误的部分必须重点核查;此外，在进行项目核查时，还必须制定一定的审核顺序。比如在进行建筑预算时，需要重点考虑整个项目框架所需的砖块、混凝土、钢筋等;针对建筑建设时还必须制定科学高效的规划，使得项目工程能够更快更好地完工并交付使用。

1．2定额套用审核

在进行项目工程建设时，一旦运用了科学高效的套用预结算定额体制能够在最大程度上降低项目工程造价成本，这对于整个工程的建设十分重要。针对这一问题，可以密切关注以下几个方面:对所要实施的定额项目进行及时审核，建立相应的审核机制;明确项目的审核重点是对定额所规定的区域进行定期核实，确保其能够与所套用的施工内容相符。在进行水压实验项目时要切记不可以将工艺安装的预算包含在项目预算当中，但是要注意将其统计到排水与室内外管道安装项目的预算审计当中，因此在审核阶段须区别工艺安装与管道安装的界限，进而有效地避免工程冗余的现象。在审核时换算工程项目所要达到的换算条件如下:审核时所使用的审核体制必须与定额工程所要求的核算体制相符合，针对审核时所出现的多重换算现象，要及时审核定额项目并作出应对。

1．3费用收取审核

在进行项目工程预算时，确保各类收费合理、合法，并有一定的科学性，这对于有效控制项目的工程造价十分必要，必须引起相关部门的高度重视。在项目计费审核阶段，必须针对各个分项收费状况的实际用途做好充分的考量与审计，之后再针对项目之外的各种额外费用进行统计，最后还要对费率与计费基础做好系统核查。一般不同的地区在费率方面有着一定的差距，这对项目的具体实施有一定的影响，所以在审核时必须充分考虑项目所在地的实际情况，这样有利于在最大程度上避免项目实施过程中不必要的损失。

1．4材料价格审核

在项目工程预结算审核时会发现，有很大一部分的资金都用于购买原材料，所以对建筑材料的造价核算显得十分重要，相关部门必须严格控制材料的造价。在进行材料预算时，需要作出相关的市场调研，根据实际情况，制定出材料预算价格。一旦在材料的价差确定之后，审计部门必须以事实为依据，确保材料价格审核的范畴、时间、工程类型等具有科学有效性，尽最大程度防止材料审核进程中有重复计费或者缺少计费等情况产生。如果在材料审核进程中没能及时确定材料的价格系数，要依据材料的实际价格进行有效管控，这样有利于预算项目工程的造价，进而为提升项目建设效率创造条件。

2干扰路桥工程预结算精确性的相关因素

2．1工程阶段性对项目预结算的干扰

项目工程的建设进程中主要包含项目决策、项目设计、项目施工三个环节，然而，必须引起关注的是项目施工之前必须做好项目的预算，就这一环节而言，存在一定的缺陷，必须引起相关部门的高度重视。1)材料的价格对项目预算结果的精确性有一定的影响。随着市场经济的发展，预算材料的价格与工程造价单位所定期颁布的材料价格表以及当地的市场销售情况密切相关，而项目的施工周期较长，材料的价格经常随着市场行情的变化而变化，这对于项目预算来说非常困难，很难做出精确的造价控制。2)国家有关政策的变动。对于建筑单位而言，项目的周期性长，每一个项目环节都有极为严格的规定，在这一进程当中，政府部门根据实际情况进行材料价格调控的可能性极大，这对于项目工程造价预算带来了很大困难。3)项目预算忽略了现场签证。项目进程中的现场签证是施工阶段的产物，其出现的原因种类居多，包含了排水系统、土方倒塌、建筑障碍、意外灾害等，对项目造价预算存在着潜在威胁。4)预算进程中所使用的施工技术缺乏科学性。

2．2预算工程量出现偏差

项目预算方法的科学有效性对项目工程施工阶段的顺利实施影响极大，一旦项目预算方法使用不恰当，就会对后续工程产生很多不利的影响，必须引起有关部门的高度重视。如果项目前期的准备工作不充分，会使得施工阶段出现很多不必要的麻烦，特别是在工程量核算方面，直接影响到了施工图纸的科学性以及项目工程的施工质量。

2．3其他因素的干扰

在进行项目工程造价预算时，很难对施工场地的地质状况、自然灾害、设计方案、设计标准、材料质量等做出精确的预计，这些使得项目造价预算工作变得困难重重。另外，还有可能由于一些客观状况的突然变化、员工的自身素养等，使得设计进程中出现意外的变化，必须及时采取措施加以应对，这些都有可能在一定程度上对项目预算的精确性带来影响。

3提升路桥工程预结算精确性的应对举措

3．1确保路桥工程计量的精确性

工程预结算的有效控制与工程计量的精确性密切相关，其中最为重要的是施工图纸的确立，它的质量高低往往对项目整体预结算工作的科学有效性有着举足轻重的影响。为了在最大程度上保证项目的工程质量，必须高度重视以下三个方面的工作。1)项目工程计量部门必须全面了解项目施工方案的具体实施内容。只有掌握项目的具体施工安排、技术参数等，才能更加高效、准确地计量项目工程量;另外，在计量时，有关人员还必须估计可能出现的问题，确保计量时能够保持充分的耐性与细心。2)熟练地掌握计量的方式方法及有关制度。在进行工程量计量时必须使用一定的计量方法以及所要遵循的规章制度，因此计量人员需要有一定的工作经验，并且掌握工程预算中的有关计量规则以及方法。3)工作人员还要有一定的运用高科技的能力，做到与时俱进，这对于项目工程量的精确计量十分必要。

3．2工程计价的精确性

工程计价的精确性对于预结算有着举足轻重的作用，它的科学有效性与项目的顺利实施密切相关。关于工程计价可以从以下两个方面来考量:一方面，直接套用定额单价的审核机制。首先，项目名称与内容必须与项目施工图纸的标准相互符合;其次，针对项目的套用与否必须做出严格的审核。另一方面，换算定额单价的审核机制。审核人员在核算进程中必须严格按照相关规定进行，确保换算方式的精确性、有效性等，这些对定额单价的高低都有影响。

3．3施工现场资料的有效管控

对于项目预结算工作，核算人员要对现场资料有一定的掌握，这样才有利于对施工方式、条件、设施、计划变更、签证设计等进行有效的管控。在进行预结算时，要依据施工现场的实际情况，充分利用施工图纸、现场签证等作出科学计量，这样在一定程度上能够为提升预结算工作的精确性提供切实保障。

随着社会经济的高速发展，人们对于工程项目预结算工作的精确性越来越重视。通过研究可以发现，路桥工程造价的有效控制可以从工程计量、工程计价、施工现场资料的有效利用三个方面进行考量，需要引起项目审核单位的高度重视，为进一步提升预结算质量提供保障。

1.钢筋工程心法总诀

钢筋锚固插多深——重点弄清伸入点位置。

直弯机械三锚分——直锚，弯锚，机械锚。

斜钩钢板焊短筋——101图集35页3个小图形及说明。

直锚查表按砼号——101图集33~34页。

乘以直径哪类筋——上述两表左列，钢筋种类与直径，根据1，2行混凝土强度等级。

直锚不够弯锚拐——弯锚拐长15D。

零点四倍才是真——变锚伸入支座水平段0.4D锚固值。

零点七锚记在心——无论抗震非抗震，长度均锚0.7D。

非框架梁直锚短——十二倍D己够深。

构造腰筋十五倍——抗扭腰筋同主筋。

2.箍筋心法总诀

箍筋鹰钩属必须——钩长十倍平直段，七十五毫不短于，计算料长加3D。

抗剪加密分三种——二倍梁高震一级，二三四级1.5D，非框非震不加密。

复合内箍重叠边——计算内尺费心机, 勿忘減去保护层, 依照外箍细分析. 先去角筋两半径, 再除纵根减掉一. 包含几格乘上几, 至此未完别着急. 回头再加两半径, 再加型差三毫米。

3.支座上筋心法总诀

支座上铁负弯矩——反梁弯矩则相反。端头锚固是务必，伸入净跨有分别，端跨中跨须注意。一排跨内三分一，二排跨内四分一，非框边跨五分一，所有中跨一样地，中跨两边取大值，跨度太小连一起。

4.吊筋心法总诀

主次梁相交用吊筋——二十倍D上平伸，次梁两边各加五，下平总加十公分，斜长角度梁高取，八百毫米来划分，小于八百四十五，45度乘上1.414，60度乘上1.155，下料长度减四倍，高度平度多用心。

5.腰筋拉筋心法总诀

腰筋拉筋不可分——拉筋定要钩箍筋，梁净高超四十五，梁的两侧设腰筋，腰筋间距规二百，腰筋作用字母分，构造腰筋G打头，抗扭腰筋前加N，构造腰锚十五D，抗扭腰锚同主筋，拉筋鹰钩与箍同，内尺外加两箍筋，间距加倍梅花点，预绑交叉要当心。

6.平法识图口诀大汇总

①平法识图总则口诀

03G系列共七本，原有四本未出版，

901系列有五本，累计共有十二册，

可惜今年全作废，11G三本来替代。

规范更新图集变，施工人员要紧跟，

新图集中有提醒，图集施工看版本。

平法图集玄妙多，且听我们仔细说，

整体表示有规则，青来教授他首创。

平、截、列表有三种，各种标法要分清。

原位集中分得清，集中标注指贯通，

集中含在原位里，一排二排有比例。

英文字头汉拼音，一看便知其原意。

结构理论为基础，有些东西无需记，

弄懂以下八个字，就是一个好监理，

“符号”和“锚固”，“连接”和“加密”。

符号一定要弄清，“B”是底，“T”是顶，

“&”是and(安得），汉语原意是并和与。

锚固基本分两种，“La”和“LaE”，

尤其注意非框梁（L），底筋锚固12D。

连接方法有三种 ，绑扎、机械和焊接，

加密也要牢牢记，查表、计算看图集。

再说三本11G，变了的地方有很多，

只要弄懂03G，再变心中也有底。

首先钢材有变化，235兆帕的遭抛弃。

其二保护层再加大，现指箍筋至外皮。

其三钢排技术桥梁用，11G图集称并筋。

其四锚固有新说法，改称基本锚固长。

其五顶梁边角柱，增加一个新做法。

柱箍加密几分之几，1/3加密设在嵌固位。

其余变化也挺多，日后编辑飨大家。

②平法识图之框架结构口诀

框架结构有奥秘，听我慢慢说仔细。

抗震非抗样不一，就是抗震也分级，

一二三四共四级，非抗脚标少个E，

抗震标注“LaE”,锚固长度查图集。

直锚弯锚均可以，至少也得二百五，

11G有了新做法，减去50成二百。

底筋一般不连接，过了中线加5D，

筏板、地梁和楼梯，非抗、非框、井字梁，

悬挑、板筋加条基，以上九种不带E。

遇上框架请慎重，楼梯可能要抗震，

悬挑是否要抗震，图纸一般会注明。

框架顶梁边角柱，收顶做法样不一，

柱插梁、梁插柱，翻看图集三十七（页)，

还有图集五十五，以及图集五十六（页），

新图集增加新做法，同径柱筋翻上去。

屋面框柱顶收齐，附加三根不忘记，

框支梁、框支柱，翻看图集六十七。

柱筋伸到上层顶板里，能通则痛不忘记。

梁柱交接核心区，并箍乱放不允许，

汶川地震有教训，没有加密出问题。

有个强条提醒你，强屈、超强和延伸率，

如果复试不合格，钢筋再好也要扔出去。

材料采购请注意，不带“E”钢筋不要买。

有得图纸不规范，符号标注很混乱，

“L”和“LL”分不清，两种要求大不同，

不合规范难监理，你要据理提问题，

让其改正是目的，方能做个好监理。

③平法识图之剪力墙结构

连、暗、边框梁三类，各种暗柱有十种，

墙身、墙柱和墙梁，全属剪力墙范畴里，

柱非柱、梁非梁，作为监理要懂得。

水平筋外侧通过去，拉钩勾住不忘记，

加强部位是约束，拉钩一般要加密，

构造（边缘）箍筋不算计，拉钩设置按图纸。

墙柱上升要连接，绑扎、机械和焊接，

绑扎搭接LaE, 1.2系数乘上去。

接头错位五百几，上下搭接有距离，

对焊离地五百起，上下之间35D。

新图集里新规定，只是绑扎有了新做法，

70页里寻奥秘，各位监理看仔细。

④平法图集之筏形基础

筏型基础分两类，梁板平板样不一，

多种结构都在用，锚固一般不抗震。

主次梁紧靠地，叫成地梁也可以，

它和正梁有区别，上受拉来下受压，

做法反过就可以，但是计算有差别。

正梁说的是净跨，地梁是从轴线起，

新的图集有变化，非贯通也是指净跨。

连接区域也有别，加密标注更不一，

柱子插在梁里面，抗震锚固看图集，

平板纵筋谁压谁，一般写在图纸里，

如果设计未注明，短跨筋底下和顶上，

端部收边要注意，均分外伸不外伸，

板厚板薄有关系，对照图集看仔细。

筏型基础平板式，亦称无梁满堂红，

另有一类即平板，其中一类板带分，

底部附加非贯通，插空设置放其中，

其它做法均类同，只是细节有区分，

图集就是活字典，离开了它就不行。

 景观的生态性并不是新鲜的概念。无论在怎样的环境中建造，景观都要与自然发生密切的联系，这就必然涉及景观、人类、自然三者间的关系问题。

席卷全球的生态主义浪潮促使人们站在科学的视角上重新审视景观行业，景观设计师们也开始将自己的使命与整个地球生态系统联系起来。现在，在景观行业发达的一些国家，生态主义的设计早已不是停留在论文和图纸上的空谈，也不再是少数设计师的实验，生态主义已经成为景观设计师内在的和本质的考虑。尊重自然发展过程，倡导能源与物质的循环利用和场地的自我维持，发展可持续的处理技术等思想贯穿于景观设计、建造和管理的始终。在设计中对生态的追求已经与对功能和形式的追求同等重要，有时甚至超越了后两者，占据了首要位置。

生态学思想的引入，使景观设计的思想和方法发生了重大转变，也大大影响甚至改变了景观的形象。景观设计不再停留在狭小天地内，它开始介入更为广泛的领域。越来越多的景观设计师在设计中遵循生态的原则，这些原则的表现形式是多方面的，但具体到每个设计，可能只体现了一个或几个方面。通常，只要一个设计或多或少地应用于这些原则，都有可能被称作“生态设计”。出自天成景观

设计师在设计中要尽可能使用再生原料制成的材料，尽可能将场地上的材料循环使用，最大限度地发挥材料的潜力，减少因生产、加工、运输材料而消耗的能源，减少施工中的废弃物，并且保留当地的文化特点。德国海尔布隆市砖瓦厂公园，充分利用了原有砖瓦厂的废弃材料，砾石作为道路的基层材料以及成为增加土壤中渗水性的添加剂；石材可以砌成挡土墙；旧铁路的铁轨作为路缘。所有这些废旧物在设计中都获得了新的表现，从而也保留了上百年的砖厂的生态特点和视觉特点。

减少水资源消耗是生态原则的重要体现之一。在一些景观设计项目中，回收的雨水不仅用于水景的营造、绿地的灌溉，还用作周边建筑的内部清洁。德国柏林波茨坦广场地面上和广场上建筑的屋顶都设置了专门的雨水回收系统。收集来的雨水用于建筑内部卫生洁具的冲洗、广场上植物的浇灌及补充广场水景用水。

尽管从外在表象来看，大多数的景观或多或少地体现了绿色，但绿色的不一定是生态的。自然有其演变和更新的规律，从生态的角度看，自然群落比人工群落更健康，更有生命力。景观设计师应该多运用乡土的植物，充分利用基址上原有的自然植被，或者建立一个框架，为自然再生过程提供条件，这也是景观设计生态性的一种体现。

1、 框架梁

1、首跨钢筋的计算

1、上部贯通筋

上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值+搭接长度*搭接个数  搭接个数=roundup[（图示长度-搭接长度）/（定尺长度-搭接长度）-1]

梁的纵向钢筋锚入支座的长度，首先判断直锚能否满足La

（1）、（支座宽度－1 个保护层厚度）≥La且≥0.5Hc＋5d ,则直锚，取Max{Lae，0.5Hc＋5d } 即可；

（2）、钢筋的端支座锚固值＝0.4La≤（支座宽度－1 个保护层厚度）≤Lae或≤0.5Hc＋5d，为弯锚，伸至支座对边，并做15d 弯钩；取Max{Lae，支座宽度-保护层+15d }。

（3）、（支座宽度－1 个保护层厚度）＜0.4 La ,应与设计沟通，改变钢筋直径或支座宽度，以满足≥0.4 La ；

理解：1、是抗震梁的构造需要，它只是保证梁通长上下钢筋的面积(只有抗震框架梁、屋面框架梁有)2、“跨中通长筋”与左右两端上部位于角部的负弯矩筋连接，三段钢筋共同构成“全跨通长筋”3、一、二级抗震设计时钢筋直径不应小于14mm；三、四级抗震设计和非抗震设计时钢筋直径不应小于12mm。

2、端支座负筋

端支座负筋长度：第一排为Ln/3＋端支座锚固值；

第二排为Ln/4＋端支座锚固值

第三排为Ln/5＋端支座锚固值

注意对“第一排”、“第二排”的理解，规定是”第一排非通长筋”而不是”第一排的非通长筋”.这种情况第二排才是”第一排非通长筋”，故若上排没有非通长筋，那下排其实是第一排

3、下部钢筋

下部钢筋长度＝净跨长＋左右支座锚固值

以上三类钢筋中均涉及到支座锚固问题，那么总结一下以上三类钢筋的支座锚固

判断问题：

支座宽≥Lae 且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。

钢筋的端支座锚固值＝支座宽≤Lae 或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。

钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d } 当不满足时伸至支座对边，并做15d弯钩

不伸入支座钢筋＝净跨长度-2*0.1Ln

（下部筋分跨算）（基础相反，上部筋分跨算，为反梁）

4、腰筋

计算公式：（Ln净跨长 ）

长度＝净跨长度+2*锚固

当为构造钢筋时，锚固＝15＊D

当为抗扭钢筋时，锚固＝Lae

构造钢筋：构造钢筋长度＝净跨长＋2×15d  构造钢筋搭接与锚固长度可取15d

抗扭钢筋：算法同贯通钢筋   搭接长度为ll或lLe，在端支座及中间支座锚固长度均≧lae(≧la)

腰筋搭接处箍筋加密的问题：参见03G101补充修订版第54页：

当梁纵筋（不包括侧面G 打头的构造筋）采用绑扎搭接接长时，箍筋应加密，其要求同第40 页注第2 条。

所以构造筋搭接处明确不需要加密；抗扭钢筋倾向于搭接处加密。从力学上分析，在扭矩作用下产生的应力，是以截面形心为原点，距原点越远应力则越大；也就是说，四角纵筋起的作用最大，其次才是抗扭箍筋和抗扭腰筋。 从此角度来说，抗扭钢筋似乎是不需要加密的。但它也是纵向受力钢筋，是通过计算所得的．０３Ｇ１０１－１图籍中就规定了其锚固长度与搭接长度与框架梁下部钢筋相同．搭接处箍筋加密是为了搭接处钢筋与混凝土更好的粘结．所以我个人认为还是应该加密．

   另外，腰筋的搭接位置问题，构造钢筋搭接没有要求，可在支座处锚固，也可在跨中任意处搭接。抗扭钢筋的话，我认为应当参照梁上部纵筋搭接要求，在跨中1/3净跨范围内搭接。在造价计算时，腰筋如多跨配置相同时应当拉通计算，配置不同（包括直径、数量）时，建议分跨计算。

5、箍筋

抗震箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×11.9d＋8d=2*（a+b）-8c+2*11.9d+8d=2*（a+b）-8c+31.8d

非抗震箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）*2＋2×6.9d＋8d=2*（a+b）-8c+2*6.9d+8d=2*（a+b）-8c+21.8d

注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。

箍筋根数＝（加密区长度/加密区间距 取上值+1）×2＋（非加密区长度/非加密区间距+1）

箍筋数量，考虑到两端50mm第一支箍间隔，长度/间距严格来说应取5舍6入（非全加密）。全加密取向下取整加1。

加密区长度：一级抗震l=Max[2*梁高hb,500]

二至四级抗震l=Max[1.5*梁高hb,500]

若搭接区位于非加密区，应在搭接纵筋长度范围内按≤5d（d为钢筋较小直径）及≤100的间距加密箍筋。当采取机械锚固时，无需加密。机械锚固长度范围内的箍筋不应少于3个，其直径不应小于纵向钢筋直径的0.25倍，其间距不应大于纵向钢筋的5倍。当纵向钢筋混凝土保护层厚度不小于钢筋直径的5倍时，可不配置上述箍筋。（03G101）

实际上箍筋间距一般加密区为非加密区间距的一半，可先将整梁按非加密计算，长度增加两个加密区长度，以此来计算箍筋支数。

此点做法在11G101有变更，详细可查看11G101。

6、拉筋

当梁宽≦350时，拉筋直径6mm，梁宽＞350时，拉筋直径8mm,拉筋间距为非加密区箍筋间距的两倍，当设有多排拉筋时，上下两排拉筋竖向错开设置。拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值（非抗震6.9d））＋2d（钩住箍筋外侧）拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距*拉筋排数。直径为6mm的钢筋为带肋钢筋，不带肋圆钢只有6.5的。7、附加箍筋  主次梁相交时布设在主梁上布设间距8d（d为箍筋直径），最大间距≦正常箍筋间距；当在箍筋加密区范围时，间距尚应≤100。一般图纸说明及相应构造详图会注明，一般在次梁两侧的主梁上布设，布设范围是2h1+3b(h1为主梁底部纵筋到次梁底的高差，b为次梁宽) ，第一根附加箍筋距次梁侧面50mm。 常见为左右两侧各三支，该区正常箍筋或加密箍筋照设。 8、吊筋

吊筋长度＝2*锚固（20d）+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°，≤800mm 夹角=45°

吊筋高度为主梁高-两个保护层

9、架力筋

长度=梁跨净长-左边负筋伸入梁内净长Max（1/3本跨净长、1/3相邻跨净长）-右边负筋伸入梁内净长Max（1/3本跨净长、1/3相邻跨净长）+2*150= Ln-max(Ln-1/3，Ln/3)-max(Ln/3，Ln+1/3)）2*150

“架立筋”就是把箍筋架立起来所需要的贯穿箍筋角部的纵向构造钢筋。如果该梁的箍筋是“两肢箍”，则两根上部通长筋已经充当架立筋，因此就不需要再另加“架立筋”了。当通长筋不足以架起箍筋时，例如梁的箍筋是“四肢箍”、上通筋为2根时，则需要增加架立筋了。在图纸上，会以“2φ25+ (2φ12)”这种形式来表示，括号内的2φ12为架立筋。需要注意的是：1、不能简单的取Ln/3+2*150来计算架立筋的长度，要考虑两侧支座筋伸出支座的“Ln/3”是不是当前跨的Ln。架立筋的长度=Ln-max(Ln-1/3，Ln/3)-max(Ln/3，Ln+1/3)）+2*150。2、有些图纸把“(2φ12)”标注在集中标注的位置，那我们在计算时就需要注意了：别把这2根架立筋按从第一跨一直通到最后一跨计算！

10、限位筋

限位筋在纵向钢筋有两排或三排的情况下布设。布设于于第一排与第二排和第二排与第三排钢筋之间，垂直于梁跨方向布置，钢筋直径充当支撑两排钢筋间距的作用，所以其直径≧25mm且≥主筋直径，沿梁方向间距1m布设一支，个数取整加一。同一立面上下两排限位筋可不错开布设。

长度L=梁宽-2*保护层

11、柱角部加筋

    一般只在屋顶或基础顶板（上部无结构）处设置,长度600mm,布设间距≤150，但不少于3φ10的角部附加钢筋。

1.2、中间跨钢筋的计算

1、中间支座负筋

中间支座负筋：第一排为：Ln/3＋中间支座值＋Ln/3；

第二排为：Ln/4＋中间支座值＋Ln/4

注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：

第一排为：该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；

第二排为：该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。

其他钢筋计算同首跨钢筋计算。Ln为支座两边跨较大值。

其他梁

1、非框架梁

在03G101-1 中，对于非框架梁的配筋简单的解释，与框架梁钢筋处理的不同之处在于：

1、 普通梁箍筋设置时不再区分加密区与非加密区的问题；

2、 下部纵筋锚入支座只需12d；

3、 上部纵筋锚入支座，不再考虑0.5Hc＋5d 的判断值。

未尽解释请参考03G101-1 说明。

2、框支梁

因建筑大空间使用要求，使部分结构的竖向构件不能连续设置，因此需设置转换层。这样的结构体系属于竖向抗侧力构件不连续体系。部分不能落地的剪力墙和框架柱需要在转换层的梁上生根。这样的梁称作框支梁，而支撑框支梁的柱称作框支柱。（详细解释参考08G10121页）

1、框支梁的支座负筋的延伸长度为Ln/3；

2、下部纵筋端支座锚固值处理同框架梁；

3、上部纵筋中第一排主筋端支座锚固长度＝支座宽度－保护层＋梁高－保护层＋Lae，第二排主筋锚固长度≥Lae；

4、梁中部筋伸至梁端部水平直锚，再横向弯折15d；

5、箍筋的加密范围为≥0.2Ln1≥1.5hb；

7、 侧面构造钢筋与抗扭钢筋处理与框架梁一致。

 1、为保证钢筋材料，工程所用的钢筋品种、性能和质量必须符合施工的规定，进入现场必须有厂方提供的质量证明书。钢筋原材进场需进行抗拉强度、屈服强度、伸长率以及单位长度重量偏差检验等。

2、成品钢筋进场后除常规的进场复试项目外，须经质检人员抽样检查，是否满足规范规定的允许偏差，检查合格后方可投入使用。

3、钢筋焊接所用的材料、机械设备、作业条件必须符合标准的规定。钢筋对焊完毕后，要对全部焊缝进行外观检查。

4、在钢筋绑扎过程中，坚持“七不准”原则，具体如下：

(1)混凝土接槎未清到露出石子，不准绑扎钢筋；

(2)钢筋污染未清理干净，不准绑扎钢筋；

(3)放线工未弹线或弹线不准确，不准绑扎钢筋；

(4)未检查钢筋定位情况，不准绑扎钢筋；

(5)未检查钢筋偏位或校正不合格，不准绑扎钢筋；

(6)未检查钢筋接头质量或检查不合格，不准绑扎钢筋；

(7)钢筋接头错开长度或接头位置不合格，不准绑扎钢筋。

5、在钢筋验收时，坚持“五不验”原则，具体如下：

(1)钢筋绑扎或安装未完成不验收；

(2)钢筋定位措施不到位不验收；

(3)钢筋保护层垫块不符合要求不验收；

(4)钢筋偏位校正不符合要求不验收；

(5)钢筋绑扎或安装未按技术交底施工不验收。

6、控制钢筋下料成型。为保证下料和成型尺寸准确，现场技术人员要亲自到加工现场进行交底，并派专人在加工现场负责监督检查钢筋的加工成型质量，同时加工好的钢筋还要再次经过严格筛选，有效地控制下料成型质量。

7、作为定位措施使用的各种支撑钢筋的加工：钢筋端头一律采用无齿锯切割，不得有“飞边、毛刺”，外露钢筋端头刷防锈漆。

8、竖向梯格筋：根据水平筋间距制作竖向梯格筋，设置间距≯1.2m，以保证钢筋的横平竖直以及墙体截面尺寸和保护层厚度，竖向梯格筋可代替竖向钢筋，但要比设计直径大一规格。层高在4.0m以下时竖向梯格筋在上、中、下设置三个支撑端头，层高每增高1m增设一个支撑，端头用无齿锯切割，并涂刷防锈漆；竖向梯格筋加工后，按墙体厚度分规格码放，并挂牌标识。

9、水平梯格筋：根据图纸设计的立筋间距，加工水平梯格筋，固定于墙体顶部，用于控制立筋间距，在墙体及顶板浇筑混凝土前检查水平梯格筋位置，避免虚设。

10、根据柱主筋的规格和间距设置内、外定位箍筋框，控制钢筋位移。

11、箍筋加工要求：加工标准挂牌于现场，加工前有详细的翻样，分别明示于各自加工的钢筋前。箍筋悬挂于钢管上，利于检查。

12、钢筋绑扎采用样板引路和挂牌制。钢筋绑扎技术交底(详细具体的数字)直接悬挂在操作面，用于指导施工并利于检查。

13、钢筋绑扎时绑扎结向里，将尾丝压向内侧，墙体、柱一律采用八字扣，暗柱四角钢筋用兜扣。水平挂线，竖向吊线，控制垂直度。

14、控制钢筋保护层的垫块采用定型塑料垫块或大理石、混凝土垫块，垫块梅花状布置。控制垫块的验收和绑扎，特别是加强梁底层钢筋保护层垫块的控制工作。在技术交底中进一步明确垫块的绑扎位置。垫块使用前必须经过认真挑选，分规格存放，做好标识，注明规格及使用部位。绑扎时要逐一检查，确保绑扎牢固。

15、用皮数杆控制柱箍筋的位置和间距，并作为绑扎固定检查验收的依据。

16、窗洞口支模时，设置固定门口模板的定位筋，且定位筋焊在附加的U型铁上，不得焊在受力筋上，而U型铁应绑扎在主筋上。

17、钢筋翻样考虑水电、设备等预留洞的位置，尽量不切断钢筋，电盒焊在附加的钢筋上，安装牢固，不得焊在主筋上，且附加钢筋不得焊在受力筋上，而应绑扎在主筋上。

18、加工后的直螺纹锥头应用专用模具检查，直螺纹接头连接后应用力矩扳子检查，合格后做好标识。

19、墙、柱竖筋在浇筑混凝土前套好塑料管保护或用彩布条、塑料条包裹严密，并且在混凝土浇筑时，及时用布或棉丝沾水将被污染的钢筋擦净。

20、坚持两次放线。楼板模板完后进行一次放线，板钢筋绑扎完成后再进行第二次放线，准确无误后方可浇筑梁板混凝土。

21、楼板施工缝位置钢筋定位，用卡茬木方放在两皮钢筋之间和下铁钢筋保护层处，并用钢筋马凳支撑。

22、钢筋绑扎成型后，不准踩踏，尤其是负筋部位；浇筑混凝土时搭设操作马道。振捣棒不准触动钢筋，并设专人随时校正钢筋位置。

23、混凝土浇筑完毕后，派专人负责及时调整钢筋的位置，纠正浇筑混凝土所产生的钢筋位移，用湿布及时清理粘在钢筋上的砂浆。

 一、技术交底的作用与分类

（1）什么是交底
技术交底是施工企业极为重要的一项技术管理工作，是施工方案的延续和完善，也是工程质量预控的最后一道关口。其目的是使参与工程施工的技术人员与工人熟悉和了解所承担的工程项目的特点、设计意图、技术要求、施工工艺及应注意的问题。
（2）技术交底的作用
使参与施工活动的每一个技术人员，明确本工程的特定施工条件、施工组织、具体技术要求和有针对性的关键技术措施，系统掌握工程施工过程全貌和施工的关键都位。 使参与工程施工操作每一个工人，通过技术交底，了解自己所要完成的分部分项工程的具体工作内容，操作方法、施工工艺、质量标准和安全注意事项等，做到施工操作人员任务明确，心中有数达到有序地施工，以减少各种质量通病，提高施工质量的目的。
（3）施工技术交底的分类
交底：重点和大型工程施工组织设计交底由施工企业的技术负责人把主要设计要求、施工措施以及重要事项对项目主要管理人员进行交底。其他工程施工组织设计交底由项目技术负责人进行交底。专项施工方案技术交底：由项目技术负责人负责，根据专项施工方案对专业工长进行交底。

分项工程施工技术交底：由专业工长对专业施工班组（或专业分包）进行交底。“四新”技术交底：由项目技术负责人组织有关专业人员编制并交底。
设计变更技术交底：设计变更技术交底：由项目技术部根据变更要求，并结合具体施工步骤、措施及注意事项等对专业工长进行交底。
工程专项交底：由工程技术人员对测量人员进行交底。

安全技术交底：负责项目管理的技术人员应当对有关安全施工的技术要求向施工作业班组、作业人员进行交底。

二、施工技术交底的编制要求

必须符合建筑工程施工、技术操作规程、工程质量评定标准等相应规定。
必须执行国家各项技术标准，包括计量单位和名称。
符合与实现设计施工图中的各项技术要求。应符合和体现上一级技术领导技术交底中的意图和具体要求
应符合和实施施工组织设计或施工方案的各项要求，包括技术措施和施工进度等要求． 对不同层次的施工人员，其技术交底深度与详细程度不同，也就是说对不同人员其交底的内容深度和说明的方式要有针对性。技术交底应全面、明确。并突出要点；应详细说明怎么做，执行什么标准，其技术要求如何，施工工艺与质量标准和安全注意事项等应分项具体说明，不能含糊其饲。 在施工中使用的新技术、新工艺、新材料、新设备，应进行详细交底，并交待如何做样板间等具体事宜。
技术交底应力求做到：主要项目齐全，内容具体明确、符合规范，重点突出，表述准确，取值有据，必要时辅以图示。对工程施工能起到指导作用，具有针对性、指导性和可操作性。技术交底中不应有“未尽事宜参照×××××（规范）执行” 等类似内容。 施工技术交底由项目技术负责人组织，专业工长和/或专业技术负责人具体编写，经项目技术负责人审批后，由专业工长和/或专业技术负责人向施工班组长和全体施工作业人员交底。
施工技术交底应在项目施工前进行。

三、技术交底的编制内容

（1）技术交底的编制
1、工程概况
2、工作内容和工作量
3、质量、安全、进度、文明施工、环境保护等目标
4、施工准备
4.1材料准备4.2机具准备 4.3作业条件及人员准备
5、操作工艺
5.1工艺流程5.2作业准备 5.3施工工艺
6、质量标准
6.1主控项目6.2一般项目 6.3质量控制点
7、成品保护
8、安全与环境
9、施工注意事项。

（2）施工技术交底包括的内容
1、施工单位总工程师向项目经理、项目技术负责人进行技术交底的内容应包括以下几个主要方面：

1）工程概况和各项技术经济指标和要求；
2）主要施工方法，关键性的施工技术及实施中存在的间题；
3）特殊工程部位的技术处理细节及其注意事项；
4）新技术、新工艺、新材料、新结构施工技术要求与实施方案及注意事项；
5）施工组织设计网络计划、进度要求、施工部署、施工机械、劳动力安排与组织；
6）总包与分包单位之间互相协作配合关系及其有关问题的处理。
7）施工质量标准和安全技术；尽量采用本单位所推行的工法等标准化作业。
2、项目技术负责人向单位工程负责人、质量检查员、安全员技术交底的内容包括以下几个方面：
1）工程情况和当地地形、地貌、工程地质及各项技术经济指标；
2）设计因纸的具体要求、做法及其施工难度；
3）施工组织设计或施工方案的具体要求及其实施步骤与方法；
4）施工中具体做法，采用什么工艺标准和本企业哪几项工法；关键部位及其实施过程中可能遇到问题与解决办法；
5）施工进度要求、工序搭接、施工部署与施工班组任务确定；
6）施工中所采用主要施工机械型号、数量及其进场时间、作业程序安排等有关问题；
7）新工艺、新结构、新材料的有关操作规程、技术规定及其注意事项；
8）施工质量标准和安全技术具体措施及其注意事项。
3、专业工长向各作业班组长和各工种工人进行技术交底的内容：
1）侧重交清每一个作业班组负责施工的分部分项工程的具体技术要求和采用的施工工艺标准或企业内部工法；
2）分部分项标准；
3）质量通病预防办法及其注意事项；
4）施工安全交底及介绍以往同类工程的安全事故教训及应采取的具体安全对策。

三、技术交底编制重点

1．土方工程：
地基土的性质与特点；各种标桩的位置与保护办法；挖填土的范围和深度，放边坡的要求，回填土与灰土等夯实方法及容重等指标要求；地下水或地表水排除与处理方法；施工工艺与操作规程申有关规定和安全技术措施。
2．砖石砌筑工程：
砌筑部位；轴线位置；各层水平标高；门窗洞口位置；墙身厚度及墙厚变化情况；砂浆强度等级，砂浆配合比及砂浆试块组数与养护；各预留洞口和各专业预埋件位置与数量、规格、尺寸；各不同部位和标高砖、石等原材料的质量要求；砌体组砌方法和质量标准；质量通病预防办法，安全注意事项等。
3．模板工程；
各种钢筋混凝土构件的轴线和水平位置，标高，截面形式和几何尺寸；支模方案和技术要求；支承系统的强度、稳定性具体技术要求；拆模时间；预埋件、预留洞的位置、标高、尺寸、数量及预防其移位的方法；特殊部位的技术要求及处理方法；质量标准与其质量通病预防措施，安全技术措施．
4．钢筋工程；
所有构件中钢筋的种类、型号、直径、根数、接头方法和技术要求；预防钢筋位移和保怔钢筋保护层厚度技术措施；钢筋代换的方法与手续办理；特殊都位的技术处理；有关操作，特别高空作业往意事项；质量标准及质量通病预防措施，安全技术措施和注意事项。
5．混凝土工程。
不同都位、不同标高混凝土种类和强度等级；其配合比、水灰比、塌落度的控制及相应技术措施；搅拌、运输、振捣有关技术规定和要求；混凝土浇灌方法和顺序，混凝土养护方祛；施工缝的留设部位、数量及其相应采取技术措施、规范的具体要求；大体积凝土施工温度控制的技术措施；防渗混凝土施体技术细节和技术措施实施办法；混凝土试块留置部位和数量与养护．须放各种预理件、预留洞位移具体技术措施，特别是机械设备地脚螺栓移位，在施工时提出具体要求；质量标椎和质量通病预防办法（由于混凝土工程出现质量问题一般比较严重，在技木交底更应予以重视），混凝土施工安全技术措施与节约措施。
6．架子工程：
所用的材料种类、型号、数量、规格及其质量标准；架子搭设方式、强度和稳定性技术要求（必须达到牢固可靠的要求）；架子逐层升高技术措施和要求；架子立杆垂直度和沉降变形要求；架子工程搭设工人自检和逐层安全检查都门专门检查。重要部位架子，如下撑式挑梁钢架组装与安装技术要求和检查方法；架子与建筑物联接方式与要求；架子拆除方法和顺序及其往意事项；架子工程质量标推和安全注意事项。
7．结构吊装工程：
建筑物各部位需要吊装构件的型号、重量、数量、吊点位置；吊装设备的技术性能；有关绳索规格、吊装设备运行路线、吊装顺序和吊装方法；吊装联络信号、劳动组织、指挥与协作配合；吊装节点联接方式；吊装构件支撑系统联接顺序与联接方法；吊装构件（如预应力钢筋混凝土屋架）吊装期间的整体稳定性技术措施；与市供电局联系供电情况；吊装操作注意事项；吊装构件误差标准和质量通病预防面施；吊装构件安全技术措施。
8．钢结构工程；
钢结构的型号、重量、数量、几何尺寸、平面位置和标高，各种钢材的品种、类型、规格，联结方法与技术措施；焊接设备规格与操作注意事项，焊接工艺及其技术标推、技术措施、焊缝型式、位置及质量标准；构件下料直至拼装整套工艺流水作业顺序；钢结构质量标准和质量通病预防面施，施工安全技术面施。
9． 楼地面工程：
各部位的楼地面种类、工程做法与技术要求、施工顺序、质量标准；新型楼地面或特殊行业（如广播电视）特定要求的施工工艺；楼地面质量标准及确保工程质量标准所采取的技术措施。
10．屋面与防水工程：
屋面和防水工程的构造、型式、种类，防水材料型号、种类、技术性能、特点、质量标准及注意事项。保温层与防水材料的种类和配合比、表观密度、厚度、操作工艺．基层的做法和基本技术要求，铺贴或涂刷的方法和操作耍求；各种节点处理方法；防渗混凝上工程止水技未处理与要求；操作过程中防护和防毒及其安全注意事项。
11． 装修工程：
各部位装修的种类、等级、做法和要求、质量标准、成品保护技术措施；新型装修材料和有特殊工艺装修要求的施工工艺和操作步骤，与有关工序联系交叉作业互相配合协作；安全技末措施，特别是外装修高空作业安全措施。

四、技术交底实施方法

会议交底：
施工单位总工程师向项目经理和技术负责人进行技术交底一般采用技术会议交底形式。由建筑公司总工程师主持会议，公司技术科、安全检查科等有关科室、项目经理、项目技术负责人等及各专业工程师等参加会议。将工程项目的施工组织设计或施工方案作专题介绍，提出实施具体办法和要求，再由技术科对施工方案中的重点细节作详细说明，提出具休要求（包括施工进度耍求），由质量安全检查科对施工质量与技术安全措施作详细交底。
书面交底

项目技术负责人向各作业班组长和工人进行技术交底，应强调采用书面交底的形式，这不仅仅是因为书面技术交底是工程施工技术资料中必不可少的，施工完毕后应归档，而且是分清技术责任的重要标志。特别是出现重大质量事故与安全事故时，是作为判明技术负责者的一个主要标志。
施工样板交底
对新技术、新结构、新工艺、新材料首次使用时，为了谨慎起见，建筑工程中的一些分部分项工程，常采用样板交底的方法。所谓样板交底，就是根据设计图纸的技术要求、在满足施工及验收规范的前提下，在建筑工程的一个自然间、一根柱、一根梁、一道墙、一块样板上．由本企业技术本平较高的老工人先做出达到优良品标准的样板，作为其他工人学习的实物，使其他工人掌握操作要领，熟悉施工工艺操作步骤、质量标准。
岗位技术交底：
一个分部分项工程的施工操作，是由不同的工种工序和岗位所组成的．如混凝土工程，不单是混凝土工浇筑混凝土，事先进行支模，混凝土的配料及拌制，混凝土水平与垂直运输之后才能在预定地区进行混凝土的灌筑，这一分项工程由很多工种进行合理配合才行，只有保证这些不同岗位的操作质量，才能确保混凝土工程的质量。有的施工企业制定工人操作岗位责任制，并制定操作工艺卡，根据施工现场的具体情况，以书面形式向工人随时进行岗位交底，提出具体的作业要求，包括安全操作方面的要求．

五、技术交底管理程序及注意事项

（1）技术交底必须在单位工程图纸综合会审的基础上进行，并在单位工程或分部、分项工程施工前进行。技术交底应为施工留出适当的准备时间，并不得后补。
（2）技术交底应以书面形式进行，并辅以口头讲解。交底人和被接受人应及时履行交接签字手续，并应及时交进行归档、妥善保存。
（3）技术交底应根据工程任务情况和施工需要，逐级进行操作工艺交底和施工安全交底。
（4）接受交底人在接受技术交底时，应将交底内容搞清弄懂。各级交底要实行工前交底、工中检查、工后验收，将交底工作落在实处。
（5）技术交底要字迹工整，交底人、接交人要签字，交底日期、工程名称等内容要写清楚。技术交底要一式三份，交底人接交人存档备一份。
（6）技术交底要具有科学性
所谓科学性就是指依据正确、理解正确、交底正确。施工规范、规定、图纸、图册及标准是编制技术交底的依据，关键是如何正确理解，结合本工程的实际，灵活运用，必须使班组依据交底文件就能正确地施工。
（6）技术交底要具有针对性
技术交底不具有针对性是编制中常见的问题，它经常是规范、规定的翻版，加上设计施工说明的扩充，其结果是无法指导生产，仅仅成为技术管理资料中的一种。为避免这些问题，必须根据实际情况进行交底，使之真正成为施工的作业指导书。
（7）技术交底要具备操作性
对施工结构的具体尺寸进行交底，建立施工图翻样制度，保证无论施工到何位置，现场施工班组手里都有标注清楚、通俗易懂的施工大样图；
技术交底要以”现场干的，就是交底中写的、画的”为指导思想，不能发生班组施工自由发挥的情况出现，一旦发生漏项情况，班组立即通过一定的程序反馈得到解决。
（8）实用性
技术交底中不允许使用”按照设计图纸和施工及验收规范施工”及”宜按…”等词语，要在大样图的基础上，把设计图纸的控制要点写清楚，把规范的重点条文体现在大样图和控制要点里，同时把要达到的具体质量标准写清楚，作为班组自检的依据，使施工人员在开始施工时就是按照验收标准来施工，体现过程管理的思路，使施工人员变被动为主动。
（9）施工技术交底与施工组织设计、施工方案、作业指导书的不同点
施组、施工方案、技术交底、作业指导书是几个不同层次的文件，这几个文件中施组是整个工程的纲领性文件，施工方案应具有指导性，施工措施是施工方案的一部分具体内容，技术交底是施工方案的延伸，应具有可操作性，而作业指导书又可以说是技术交底的细化。作业指导书和技术交底的关系如施工方案和施组一样。

本文源自微信公众号：圆创BIM

Revit中的项目浏览器功能十分强大，它集成了当前项目中所有视图、明细表、图纸、组等其他内容信息，在创建模型、出图和计量等方面发挥着十分重要的作用。本文主要和大家分享一下“项目浏览器中” 中“视图”的分组和排序技巧。

一.浏览器组织调用

“浏览器组织”可以用来作为视图、图纸和明细表编组和排序的工具。我们能够通过两种方式调出“浏览器组织”对话框：

①“视图”选项卡-“窗口”面板-“用户界面”下拉列表 -“浏览器组织”；

②“项目浏览器”-右键单击“视图”-“浏览器组织”。

在“浏览器组织”中用来过滤、编组和排序的条件组合称为组织方案。

我们可以根据需要在项目中为视图单独创建多个组织方案，用来支持不同阶段的工作。

二.内置组织方案调整

软件依据不同的分组、排序方式内置了几种组织方案，通过调整成组条件、排序方式从而形成新的组织方案。

在“浏览器组织”中可以指定 6 个级别的分组，在各级分组中，项目可按选定的属性进行升序或降序排列。

三.定制化自定义参数字段

当成组条件无法满足需求时，我们可以通过添加共享参数为视图制定合理的参数字段，满足工作需求的成组条件。

我们以机电专业建模深化-出图工作流程为例，首先需要建模深化和出图的工作平面视图有所区分，然后二三级排序规则按照楼层标高、全专业视图平面进行层级分类。

1.创建共享参数

新建共享参数，共享参数名称设置为“用途”。

2.将共享参数添加到项目参数

参数分组方式选择“约束”，并选择列表中的“视图”，点击确定，添加参数。

3.新建“组织方案”

进入“浏览器组织”对话框，创建新的组织方案，并使用新添加的参数及其它必要参数作为成组条件，选择排序方式，完成组织方案。

4.平面视图分类设置

根据项目需求，为视图参数“用途”赋予不同的属性，从而达到预期的视图分组效果。

今天的分享就到这里，我们下期再见~

供稿丨 技术部

编辑丨 杨杨

一、准备阶段工作内容

1、将对项目起主要作用的相关资料动态归档、科学使用，并组织主要管理人员认真学习、理解：
合同文件：招标图纸、招标文件、补遗书、施工合同、施工图纸、建设单位下发各种文件；、标准、规程、验标、指南等；建设单位及当地政府文件；各种调查资料，与项目相关方的协议或书面往来资料；
企业上级相关管理办法或制度或文件；
竣工资料管理办法。

2、认真学习招标文件及合同文件，梳理出履约要求、预付款条款、变更条款、临建标准要求等，提供给相关负责人员办理相关资料，确保相关工作针对性地开展。

3、原材料调查、取样、试验，及早做好开工需要的配合比。

4、认真疏理出各种边界条件，并进行认识、分析、评估。

5、组织技术人员进行图纸核对，将发现的问题及时与设计沟通（确保向有利于我方的方向沟通），做好设计优化策划工作。

6、组织人员现场调查和，确定临建方案和平面布置及临建标准。

7、编制项目策划（掌握各种边界条件，分析项目特点、重、难点及对策，明确项目区段划分及总体施工顺序、各种资源需求、工期目标、临建规划、二次经营策划等）。要求：深度策划、巧妙规划、细心计划、严格执行。

8、组织人员进行危险源辨识、环境因素识别，列出危险源清单、环境因素清单。编制安全管理措施、环境保护措施；编写应急预案、重大环境因素管理方案。

9、组织技术人员编制实施性及开工报告需要的各种资料（原材料调查及确定来源、试验配合比、人员设备配置及进场计划等）。

10、组织技术人员编写各种专项方案（临电、临建、深基坑支护、降水、塔吊安拆、模板、钢筋、砼、外架等），需要专家评审的及早进行评审。

11、明确各种用表样式。各种施工记录、检验批、试验、测量交底、监测记录、安全巡查、技术交底、培训记录、会议记录等，当地政府有要求的必须统一。

12、规划并完成现场各种图、表、牌的设计、制作、悬挂。既符合建设方的要求，同时符合企业文化的相关规定。

13、编制内部技术管理办法及其它管理制度。组织技术人员进行技术培训。

14、参与并建议分包策划，确保便于管理，分包内容合理。参与并对各种协议进行细致审修，确保其条款具有可操作性及严密性，确保条款责权全面界定清晰。

15、必要时组织技术人员及主要管理人员到类似在建项目观摩学习。

16、加强与建设单位、设计单位、监理单位、检测机构等各方的密切联系，为项目的顺利施工创造更多有利条件（包括二次经营）。

17、对项目技术管理统一性的准备工作。

18、测算各种工序的利润空间，确保变更时向有利的方向努力，或必要时新增项目。总工是二次经营及成本核算的牵头人，项目经理是负责人。

19、制作较好的投影ppt资料，为本项目以后各种汇报打好基础。确保汇报内容新颖、资料排版合理、图文并茂。

二、实施阶段工作内容

1、明确并落实各工序施工工艺流程。

2、施工实际进度与计划进度的对比分析，至少每月明确进度滞后或超前的情况，并分析原因。

3、明确并落实各工序质量控制标准及检查方法。

4、各种施工记录要：及时、准确、闭合、签证完善、分类归档。

5、分部分项工程阶段或期中验收评定。

6、测量复核、精度达标；各种砼抗压强度统计分析、适当优化。

7、各种施工音像资料的定期收集、整理、归档。

8、各种计划、检查、整改、验证（PDCA循环，持续改进）。

9、加强与各方的沟通（包括业主、监理、设计、地方政府、公司等），确保形成畅通的沟通渠道，使项目管理得到各方的支持，使项目施工始终向最有利的方面转换。

10、过程性的管理控制：重视技术方案的制定，关注技术交底，跟踪现场实施，进行效果的评价与改进。

11、要养成施工记录的好习惯，督促检查施工日志记录及时、准确、全面。项目各种大事要做专记录（大事记）。各种会议记录要记录完整并存档备查。重要电话的通话记录也很有必要。

三、收尾阶段工作内容

1、对剩余所有项目进行梳理，对每个单项排出计划，包括时间、资源计划。确保按时完成所有项目。确保项目资源分阶段合理释放。

2、加大二次经营工作力度，争取将已报变更全部完善手续。同时对剩余工程是否仍有变更的可能做出评估。

3、按照工程交验规定，分阶段组织各方进行工程交验。按照竣工资料编制办法，组织技术人员提前开始组卷工作。确保在完工后规定期内完成竣工资料的编制及移交。

4、做好半成品、成品的保护工作，在移交完成前确保外观质量不受损。

5、做好各种技术总结的整理与上报工作。

6、仍要保持工地的文明施工及企业形象，杜绝收尾时“脏、乱、差”的场面。

Revit一个好处就是平立剖等三维图纸都是相互对应并在同一个模型文件中，所以在文件布图的时候可以添加相应的三维视图以更清楚表达设计意图。特别是三维剖切图，能让看图的人更容易读懂图纸，也为图纸的深度及内容加分。

    Revit2020样板文件中将三维透视加入图纸表达

    一般剖切三维模型有以下三种方法：

    1、Section Box

属于手动操作，在三维视图的Properties里面选择勾选SectionBox，会出现涵盖整个模型的范围框。

    此时若需要对建筑进行剖切，可左键拉拽框中间的操纵杆，以进行范围调整。

    同时若需要改变视图角度，可以Shift+中键进行旋转操作。对于模型范围比较大的项目，此时建议旋转前先选中视图里的某个图元，这样旋转就是按该图元为中心进行旋转，更好控制。

    2、Orientto View

对于想要准确性并且有强迫症的同学来说这种方法更好些。一般来说表达墙身个人会用这种方法。

首先需要先确认该剖面的名称：即样板模型中的BuildingSection，而后进需要剖切的三维视图中，右键导航栏，选择Orienttoview-Sections-Section:BuildingSection。

    系统将自动为你创建一个SectionBox，范围即选中的剖面的三维范围，并且视角为正视该剖切面，简单旋转选择角度即可。

    3、ion Box

先在某个视图里选择所想要剖切的内容，大致即可。此时可以看到Modify标签下，View里面有个ionBox，选择后三维视图将以所选择的范围建立一个SectionBox。同样可以再根据所需内容进行范围的拉拽调整。

    选择ionBox

    自动建立以所选择的图元为范围的SectionBox

• 规范/图集名称：《05J804 民用建筑工程总平面初步设计、施工图设计深度图样》
• 实施日期：2005年3月1日
• 被替标准号：新编图集

内容简介

本图集适用于民用建筑工程总平面初步设计、施工图设计文件的编制。本图集根据国家现行设计深度规定和制图标准，选择民用建筑工程实例按建筑专业总平面初步设计、施工图设计各绘制了一套图样。图集采用图文并茂的编制方式，用于直观地指导设计人员绘制总平面的初步、施工图设计。编制本图集意在规范设计文件编制深度，以保证设计质量。另外，将工程实例中的说明、图纸文件、表格等制成光盘，设计人员可直接调用。

规范目录

目录 1
编制说明 2
初步设计深度规定条文及补充说明 3
初步设计图样
例1：某办公楼总平面初步设计
设计说明书 6
区域位置图 7
总平面图 8
竖向布置图 9
交通分析图 10
绿化布置图 11
管道综合图 12
例2：某住宅小区总平面初步设计
区域位置图 13
总平面图 14
竖向布置图 15
管道综合图 16
施工图设计深度规定条文及补充说明 17
施工图图样
例1：某住宅小区总平面施工图设计
总平面图 21
竖向布置图 22
道路平面图 23
道路详图 24
管道综合图 25
管道综合放大图 26
管道竖向综合表 27
管道断面图 28
某办公建筑区土方图 29

 一、地基基础工程与主体结构工程

1、土方工程
（1）检查内容：依据施工图纸、地质勘察报告、有关施工验收要求底标高，基底轮廓尺寸等情况；检查基底清理情况，基底标高，基底轮廓尺寸等情况；
（2）填写要点：土方工程隐检记录中要注明施工图纸编号，地质勘测报告编号，将检查内容描述清楚。

2、支护工程
（1）检查内容：依据施工图纸、有关施工验收规范要求和基坑支护方案、技术交底、检查锚杆、土钉的品种规格、数量、插入长度、钻孔直径、深度和角度；检查地下连续墙成槽宽度、深度、倾斜度、钢筋笼规格、位置、槽底清理、沉渣厚度情况；
（2）填写要点：支护工程隐检记录中要注明施工图纸编号，地质勘测报告编号，锚杆、土钉的品种规格、数量、插入长度、钻孔直径等主要数据描述清楚。

3、桩基工程
（1）检查内容：依据施工图纸、有关施工验收规范要求和桩基施工方案、技术交底，检查钢筋笼规格、尺寸、沉渣厚度、清孔等情况；
（2）填写要点：桩基工程隐检记录中要注明施工图纸编号，地质勘测报告编号，将检查的钢筋规格、尺寸、沉渣厚度、清孔等情况描述清楚。

4、地下防水工程
（1）检查内容：依据施工图纸、有关施工验收规范要求和防水施工方案、技术交底、检查混凝土的变形缝、施工缝、后浇带、穿墙套管、预埋件等设置的形式和构造等情况；检查防水层的基层处理，防水材料的规格、厚度、铺设方式、阴阳角处理、搭接密封处理等情况；
（2）填写要点：地下防水工程隐检记录中要注明施工图纸编号、刚性防水混凝土的强度等级、抗渗等级，柔性防水材料的编号、规格、防水材料的复试报告编号、施工铺设方法、搭接长度、宽度尺寸等情况，还应将阴阳角处理、附加层情况等描述清楚，必要时可附简图加以说明。

5、结构钢筋绑扎
（1）检查内容：依据施工图纸、有关施工验收规范要求和钢筋施工方案、技术交底、检查钢筋的品种、规格、数量、位置、锚固和接头位置、搭接长度、保护层厚度，钢筋及垫块绑扎和钢筋除锈等情况；
（2）填写要点：钢筋工程隐检记录中要注明施工图纸编号，主要钢筋原材复试报告编号，钢筋竖向水平各自的型号、排距、保护层尺寸，箍筋的型号，间距尺寸，钢筋绑扎接头长度尺寸，垫块规格尺寸等，若钢筋规格与图纸不相符，还应将钢筋代用变更的洽商编号填写清楚，检查内容应尽量描述清楚。

6、结构钢筋连接
（1）检查内容：依据施工图纸、有关施工验收规范要求和钢筋施工方案、技术交底，检查连接形式、连接种类、接头位置、数量和连接质量，若是焊接，还要检查焊条、焊剂的产品质量，检查焊口形式、焊缝长度、厚度、表面清渣等情况；
（2）填写要点：钢筋连接隐检记录中要注明施工图纸编号，钢筋连接试验报告编号，钢筋连接的种类（焊接、机械连接），连接形式（锥螺纹连接、滚压直螺纹连接、钢套筒连接、剥肋直螺纹连接、电渣压力焊、闪光对焊等），焊（连）接的具体规格尺寸、数量、接头位置应描述清楚，对不同连接形式分别填写隐检记录。

7、预应力工程
（1）检查内容：依据施工图纸、有关施工验收规范要求和预应力施工方案、技术交底，检查预应力筋的品种、规格、数量、位置，预留孔道的规格、数量、位置、形状及灌浆孔、排气兼泌水管的情况等，预应力筋的下料长度、切断方法、竖向位置偏差、固定、护套的完整性，锚具、夹具和连接器的组装等情况，锚固区中加强构造情况。
（2）填写要点：预应力工程隐检记录中要注明施工图纸编号，预应力的种类（有粘结或无粘接），预应力的方法（先张法、后张法），锚具的规格型号，预应力筋的长度尺寸，预埋垫板的尺寸等，将检查内容描述清楚。

8、钢结构（网架）工程
（1）检查内容：依据施工图纸、有关施工验收规范要求和施工方案、技术交底，检查地脚螺栓规格、位置、埋设方法、紧固情况等；防火涂料涂装基层的涂料遍数及涂层厚度；网架焊接球节点的连接方式、质量情况；网架支座锚栓的位置、支撑垫块的种类及锚栓的紧固情况等；
（2）填写要点：钢结构（网架）工程隐检记录中要注明施工图纸编号，主要材料的型号规格，主要原材料的复试报告编号，将检查内容描述清楚。

9、外墙内（外）保温构造节点做法
（1）检查内容：依据施工图纸、有关施工验收规范要求和施工方案、技术交底，检查构造节点的连接方法等情况；
（2）填写要点：隐检记录中要注明施工图纸编号、保温材料的种类规格、厚度，可附与外墙板连接的节点简图等。将检查内容描述清楚。

二、装饰装修工程

1、地面工程
（1）检查内容：依据施工图纸、有关施工验收规范要求和施工方案、技术交底，检查各基层（垫层、找平层、隔离层、填充层）的材料品种、规格、铺设厚度、铺设方式、坡度、标高、表面情况、节点密封处理等情况；
（2）填写要点：地面工程隐检记录中要注明施工图纸编号，地面铺设的类型（石材地面、木材地面、水泥地面、板材地面），材料的品种规格等，将检查内容描述清楚。

2、厕浴防水
（1）检查内容：依据施工图纸、有关施工验收规范要求和施工方案、技术交底，检查基层表面含水率、地漏、套管、卫生器具根部、阴阳角等部位的处理情况，防水层墙面的涂刷情况。
（2）填写要点：厕浴防水隐检记录中要注明施工图纸编号，防水材料的复试报告编号，防水材料的品种、涂刷厚度，玻钎布的搭接宽度，地漏、套管、卫生器具根部附加层的情况，防水层从地面延伸到墙面的高度尺寸等，将检查内容描述清楚。

3、抹灰工程
（1）检查内容：依据施工图纸、有关施工验收规范要求和施工方案、技术交底，检查具有加强措施的材料规格、固定方法、搭接情况等；
（2）填写要点：抹灰工程隐检记录中要注明施工图纸编号，水泥复试报告编号，应将不同材料交接处表面的抹灰采取防止开裂的加强措施描述清楚。

4、窗工程
（1）检查内容：依据施工图纸、有关施工验收规范要求和施工方案、技术交底，检查预埋件和锚固件、螺栓等数量、位置、间距、埋设方式，与框的连接方式、防腐处理、缝隙的嵌填、密封材料的粘结等情况；
（2）填写要点：门窗工程隐检记录中要注明施工图纸编号，门窗的类型（木门窗、铝合金门窗、塑料门窗、玻璃门、金属门、防火门），预埋件和锚固件的位置，木门窗预埋木砖的防腐处理、与墙体间缝隙的填嵌材料、保温材料等；金属门窗的预埋件位置、埋设方式、密封处理等情况；塑料门窗内衬型钢的壁厚尺寸，门窗框、副框和扇和安装固定片活膨胀螺栓的数量等情况要描述清楚；特种门窗的防火防腐处理，与框的连接方式等。

5、吊顶工程
（1）检查内容：依据二次设计施工图纸、有关施工验收规范要求和施工方案、技术交底，检查吊顶龙骨材质、规格、间距、连接固定方式、表面防火防腐处理、吊顶材料外观质量情况、接缝和角缝情况等；
（2）填写要点：吊顶工程隐检记录中要注明施工图纸编号，洽商记录编号，吊顶类型（明龙骨吊顶、暗龙骨吊顶），采用骨架类型（轻钢龙骨、铝合金龙骨、木龙骨等），吊顶材料的种类（石膏板、金属板、矿棉板、塑料板、玻璃板），材料的规格，吊杆、龙骨的材质、规格、安装间距及连接方式，金属吊杆、龙骨表面的防腐处理，木龙骨的防腐、防火处理等情况描述清楚，吊顶内的各种管道设备的检查及水管试压等情况也应描述清楚。

6、轻质隔墙工程
（1）检查内容：依据施工图纸、有关施工验收规范要求和施工方案、技术交底，检查预埋件、连接件、拉结筋的位置、数量、连接方法、与周边墙体及顶棚的连接、龙骨连接、间距、防火防腐处理，填充材料设置等情况；
（2）填写要点：轻质隔墙工程隐检记录中要注明施工图纸编号，轻质隔墙的类型（板材隔墙、骨架隔墙、活动隔墙、玻璃隔墙），板材种类（复合轻质隔墙板、石膏空心板、预制或现制钢丝网水泥板等），规格型号，预埋件、连接件的位置及连接方法应描述清楚。

7、饰面板（砖）工程
（1）检查内容：依据二次设计施工图纸、有关施工验收规范要求和施工方案、技术交底，检查预埋件（后置埋件）、连接件规格、数量、位置、连接方法、防腐处理、防火处理等情况，有防水构造要求的应检查防水层、找平层的构造做法；
（2）填写要点：饰面板（砖）工程隐检记录中要注明施工图纸编号，饰面工程材料的种类（石材、木装饰墙、软包墙、金属板墙），板材的规格、龙骨间距等，将检查内容描述清楚。

8、细部工程
（1）检查内容：依据施工图纸、有关施工验收规范要求和施工方案、技术交底，检查预埋件或后置埋件的数量、规格、位置等情况；用方木制成的搁栅骨架和防腐处理，螺钉防锈处理等情况；
（2）填写要点：细部工程隐检记录中要注明施工图纸编号，材料的种类，有无特殊要求；护栏扶手、橱柜、窗帘盒、窗台板等安装的预埋件的数量、规格、位置及连接方法，将检查内容描述清楚。

9、幕墙工程
（1）检查内容：依据二次设计施工图纸、有关施工验收规范要求和施工方案、技术交底，检查构件与主体结构的连接节点的安装；幕墙四周、幕墙表面与主体结构之间间隙节点的安装；幕墙伸缩缝、沉降缝、防震缝及墙面转角节点的安装；幕墙防雷接地节点的安装等情况；
（2）填写要点：幕墙工程隐检记录中要注明施工图纸编号，幕墙类型（玻璃幕墙、金属幕墙、石材幕墙），主要材料的规格型号，预埋件具体位置，主体结构与立柱、立柱与横梁连接节点安装及防腐处理；防雷节点的位置，防火、防水、保温情况等，将检查内容描述清楚。

三、建筑屋面工程

1、屋面细部
（1）检查内容：依据施工图纸、有关施工验收规范要求和施工方案、技术交底，检查屋面基层、找平层、保温层的情况，材料的品种、规格、厚度、铺贴方式、附加层、天沟、泛水和变形缝处细部做法、密封部位的处理等情况；
（2）填写要点：屋面细部隐检记录中要注明施工图纸编号，屋面基层情况，找平层坡度，保温材料的厚度、规格尺寸，将检查内容描述清楚。

2、屋面防水
（1）检查内容：依据施工图纸、有关施工验收规范要求和施工方案、技术交底，检查基层含水率、防水层的材料品种、规格、厚度、铺贴方式等情况；
（2）填写要点：屋面防水隐检记录中要注明施工图纸编号，防水材料复试编号，防水材料的品种、规格型号，防水卷材搭接长度、上下层错开搭接尺寸等，附加层、细部及密封部位处理等描述清楚。

四、部分范例

1.连梁必补腰筋：腰筋按照相邻剪力墙水平筋设置。

2.构柱箍必加密：凡属构造柱的箍筋都要有加密。

3.墙梁交点加柱：梁端在剪力墙处设置暗柱，不一定图纸设计都有这个要求，但要注意容易遗漏。

4.圈梁埋筋搭接：圈梁、窗台板带、腰梁、水平系梁均为二次构件，在框架柱和暗柱处一定要有预埋筋与之搭接。

5.挑梁全长加密：一般间距为10公分，没有文字说明但是画的明白不可忽略。

6.框柱必有加密：假使结构设计图的框架柱没有加密，那是设计师的疏忽一定要补上，因为构造柱都有箍筋加密见329图集，至于暗柱，那就是人家设计师说了算了。

7.洞口必须加强：凡是剪力墙的洞口，一定会有加强筋。

8.墙板必须加筋：隔墙下面的楼板处，一定要有板的加强筋。

9.板角必有斜筋：板角附加筋包括阳角和阴角，还有位于外围的无双层双向的板角处都要有斜向加强筋。

10.窗台必有梁带：窗台圈梁和窗台板带是一定要有的（填充墙）。

11.女墙必有钢筋：凡女儿墙，或者是剪力墙的或者要有构造柱及压顶。

12.电梯必有情况：电梯间常有在半层处再设圈梁，在设备层设置吊钩，在基层还有基坑。

13.人防必有梅花：人防结构，剪力墙人防墙的拉筋设置为梅花，顶板底板还要设置梅花拉勾筋。

14.集坑必有角度：凡是集水坑保证会有角度要求，或45度或60度或90度，角度改变当然要影响钢筋量。

15.大跨必有钢骨：大跨度，往往采用型钢混凝土，其建模绝非常规可以玩好的。

16.跨大必有温筋：房屋开间过大时，楼板就要有温度配筋。

17.普梁必设腰筋：通常的腰筋是在结构说明中标注的或者在文字说明中，很容易被忽视。

18.管线必有筋带：管线筋A6-150，450~500宽范围内布置，一般图纸都有专强调。

19.基础必有插筋：指的竖向构件墙和柱子，提醒是为了预防遗漏。

20.顶层必有屋梁：框架梁到了顶层，就变成了屋面框架梁了，梁端的构造要强化了（梁锚柱）。

21.柱顶必有构造：框架柱封顶时，会有特殊要求（柱锚梁）。

22.墙洞顶设边框：连梁位于顶部上面再无构件，就叫作边框梁，构造要求又与连梁不同。

23.桩基必有接桩：接桩，有时图纸有大样图，有时引到图集中。

24.凡板必有马凳：不用钢筋马凳也得用塑料马凳。

25.梁交箍必加强：凡是梁的交点处，即使没有吊筋，也要有加强箍至少每边3个。

26.保层大有加网：主要是指地下部分的外墙，保护层超过4公分要加设抗裂网。

27.门大必有抱框：楼层较高门洞较大时，如是填充墙，就要设置门窗加强框又叫抱框。

28.门上必有过梁：填充墙的门洞上面当然要设置过梁了，过梁有时也会遗忘。

29.超长会有后浇：建筑物太长了，就要设置后浇带或者沉降缝。

30.砖墙必有拉结：砖墙上的拉结筋谁都知道，所要注意一点，是否植筋。

不论是国内还是国外，Revit软件在建筑工程、桥梁工程以及隧道工程等项目皆具有广泛的应用中，而在综合管廊的建设过程中，其设计要求高，功能多样，需要综合考虑管线设计、防火设计、通道设计、照明设计等多，如若将Revit软件运用到综合管廊项目的建设中则具有十分明显的优势：

1）在对综合管廊项目进行整体设计时，通过运用Revit软件可以发挥数据信息集成化的优势，不仅有利于各参建单位之间的协调，减少设计变更，而且也便于对施工阶段进行信息化管理，提高工程质量，节约建设投资，提高工作效率。

2）运用Revit软件对各种管线设备进行碰撞监测，不仅可以准确的显示出相互冲突的位置，以便及时进行修改与调整，而且当总设计图纸发生调整时，与之相对应的平、立、剖面图会同步更新，提高了出图的效率。

3）在施工前期，运用Revit软件可以对施工过程进行直观的、可视化的模拟，可以清晰的将设计方案呈现出来，有利于选择最优的工程施工方案。在对特殊部位进行施工时，运用施工模拟技术，可以为后续的施工过程提供可靠的依据。

4）Revit软件给项目参与方提供了一个信息共享的交流平台。在对综合管廊的建设过程中，三维模型会包含与项目相关的所有信息，项目各参与方可以通过模型实现数据的共享，有效的解决沟通不畅的问题。

资源简介/截图：

本书摘要

本书精选大量建筑工程设计与施工节点实例，内容包括地基与基菇、钢筋工程、混凝土工程、模板工程、翻筑工程，装饰装修工程、保涨防水工程、脚手架、安全文明等各种节点的节点图、大样图等，内容具体、全面，具有很强的实用性与参考性。本书在光蠹中还附加了5套经典住宅设计、施工的全套图纸，受限于书稿笥幅和印刷技术,这部分在书中未予体现-
本书全部图纸的电子文件都收录在随书附赠的光勃中，采用方便编辑的dwg格式，读者可以拷入计算机中浏览阅读。或者当儆图块即插即用，既可以开阚设计思路，又可以避免重复的绘图工作，大大揭高了工作效率和工作质量。
本书可供建筑行业中各个层次的工程技术人员参考使用，也可作为相关专业院校师生的参考用书。

前言

圈纸是建设工程的共同语言。在实际工作中，无论是设计人员还是施工人员，对某一问题的理解与掌握最终都要归结到图纸上。图纸是工程设计与建设的核心与基础，一个好的工程往往是由无数个精确、标准的节点组合而成的。因此，每个建筑工程技术人员都必须了解与掌握设计与施工中常用的节点与构造图。
现在，建筑工程日益增多，技术快速进步，对建筑工程规范性的要求也越来越严格和全面。对于广大工程设计和施工人员来说，图纸的绘制工作极为琐碎、繁杂，经常会耗费大量的时间和精力。本书以提高工程设计人员的工作效率和工作质量为出发点，按照建设工程中常用的节点类型，从地基与基础、钢筋工程、混凝土工程、模板工程、砌筑工程、装饰装修工程、保温防水工程、脚手架、安全文明等方面对建筑工程设计与施工困进行了整理与汇集，将设计与施工中常用的大样做法用一个个资料图块的形式呈现在读者面前。
本书收录的约600个建筑工程节点图圈，都经过了现场实践的检验，更贴近工程一线，具有很强的代表性与实用性。全书内文中所涉及的圈块，在附赠的光盘中都有对应的dwg 格式的电子文档,查用起来非常直观、方便。
本书在编写过程中得到了土木在线广大网友和多方专家的大力支持与帮助，在此一并表示裹心的感谢。参与本书编写的人员有:李小丽、王军、李子奇、邓毅丰、于兆山、蔡志宏、刘彦萍、张志贵、张娟、刘杰、李四磊、李峰、孙银青、肖冠军、孙盼、梁越、谢永亮、黄肖等。
如果本书能为读者带来帮助，编者将会感到莫大的荣幸与欣慰。对于书中的围样适合于什么场合，请读者仔细领会和推敲，切勿生搬硬套。由于编者水平有限，书中内容难免会有遗漏和不足之处,敬请读者批评和指正。

板式换热器的安装

板式换热器由其结构特点所决定，它的安装比较方便和灵活。以下对板式换热器的额零件组装和系统安装方面需注意的事项加以说明。

一、板式换热器的零件组装

关于板式换热器的零件组装，无论是制造厂向使用单位发运零件，进行现场组装，还是使用单位在检修设备拆开板式换热器后再组装，都必须按照以下顺序进行。

1、认真阅读随机文件（合格证、材质证、流程图、装配图和装箱清单等）。

2、检查板片、接管、垫片的材质是否与换热器内介质的耐腐蚀要求相一致。

3、按图纸检查所有的零件是否齐全，型号、尺寸是否与图纸相符。

4、将板片的垫片槽擦干净，均匀地涂上粘接剂，粘上垫片，然后把板片整齐地叠放在一起，压上一定的重物。

5、按设计的流程图进行组装，并按规定顺序进行夹紧。夹紧时，应先拧紧1、2、3、4号螺母，然后再拧紧5、6、7、8、9、10号螺母。

6、液压试验要按单侧分别进行。试验压力为设备设计压力的1.25倍；保压30min,检查所有密封盒焊接部位，均无渗漏为合格。

二、使用单位的系统安装

使用单位的系统安装时指制造厂发至使用单位的设备或使用单位检修好的设备向应用工位上的安装。这种情况应按下面顺序进行。

1、将设备放在基础上，固定地脚螺栓。

2、检查管道的冷、热介质进出口与设备上的接管是否一致。考虑到检修方便，管道与换热器联接时最好用短节。

3、换热器的冷、热介质进出口都应安装温度计和压力表。

三、换热器零件组装和设备安装时的注意事项

1、吊装时要注意设备的重心。

2、向垫片槽粘接垫片时，应确保垫片上和板片的垫片槽内没有砂子、油污、铁屑和焊剂等杂物，以免损坏密封，引起泄露。

3、拧紧螺栓时用力要均匀，并不断地两压紧板内侧的距离，保证两压紧板间平行度偏差不大于3mm.夹紧到规定尺寸并且达到相应的平行度，以免垫片压偏或滑出垫片槽。同时，一边夹紧一边细查，观察是否有垫片、板片发生错位等现象。

4、液压试验的液体一般采用水。水温不应低于5℃.试验时应缓慢升压。试验完成后，适当地松开压紧螺母，放出积水，然后再拧紧螺母，夹紧至原尺寸，待用。

5、换热器周围应留有一定的检修空间，其大小与板片的尺寸有关。

6、夹紧螺栓上要涂以黄油，有条件时应套上保护管，以免生锈和碰伤螺纹。

7、  如果泵的出口最大压力大于设备最高使用压力时，需在设备的入口处安装减压阀和安全阀。

8、  当设备内充满液体、带有压力时，不允许夹紧螺母。

板式换热器的操作

一、开车操作及注意事项

1、在新工艺管线上使用时，要注意消除管线内的杂物，以免堵塞换热器。

2、如果用污水作冷却介质，或回收污水的余热，或介质内含有粒状固体物时，要在换热器入口端装上过滤器或除污器，以免堵塞换热器。

3、冷却水（被加热）温度超过40℃时，应尽可能先进行软化处理，以免换热器结垢，影响传热效果，

4、检查管线连接是否正确，避免两种介质相混，引起不良后果。

5、开车前严格检查冷、热介质的进口阀是否关闭，出口阀门是否开启。

6、完成上述工作后可开机。开车先启动冷、热介质的泵，慢慢地打开冷介质的进口阀，然后打开热介质的进口阀，使介质缓慢地流入换热器，以免温度过高。

7、检查所有密封面及所有焊缝处有无渗漏等不正常的现象。

8、缓慢地升温，同时测定和是否满足工艺要求。满足后即可进入正常操作。

二、正常运行及检查

1、要经常检查换热器的所有密封面及焊缝，观察有无渗漏等不正常现象。若发现渗漏，应及时在渗漏处作上记号，待停机后处理。

2、要定时检查压力表、温度计，观察是否有不正常现象。

3、停车时先慢慢关闭热、冷介质的进口阀，然后关闭两介质的出口阀。开机时则反之，先打开出口阀，然后缓慢地打开进口阀。

4、要定期对低压侧介质进行化验，以免有高压侧介质混入。如有混入，说明发生内漏，应停机处理。

三、停机操作及注意事项

1、停机前必须先停泵，切断电源。

2、停泵后，先缓慢地关闭热介质进口阀门，再关闭冷介质的进口阀门。最后关闭两介质的出口阀门。

3、如果管线上装有放空阀，应打开。

4、对温度较高的介质及腐蚀性介质，应尽量使设备放空，以免打开设备时烫伤人和腐蚀设备。

四、常见运行故障的诊断及处理

(一)运行状况偏离工艺要求

新投产的板式换热器如果达不到工艺要求，应仔细检查原始设计参数、设计计算、组装等是否正确，然后决定是否应增加或者减少换热面积，以及改变流程组合。

若板式换热器开始运行是正常的，经过一段时间运行后出现偏离工艺要求的情况，如出现出：压力降增大或减小；介质出口温度上升或下降。

处理这种故障的办法是：

1、检查冷热介质的入口参数与原设计值是否相符。如果不相符，应设法调整到原设计值。若入口参数已改变，无法调整到原设计值，则应重新进行设计计算，决定增减换热面积或更改流程组合。

2、如果冷、热介质的入口参数与原设计值相符，而出口参数达不到设计值时，则应停机，拆开检查板间有无堵塞或板片结垢等情况，并及时处理。

（二）板式换热器发生渗漏现象

由于板式换热器的密封周边较长，板片又较薄，在使用过程中可能会出现渗漏现象。渗漏现象可分为内漏和外漏两种情况.

1、板式换热器的外漏

这是指板式换热设备内的介质向外部空间的渗漏。这种渗漏现象一般容易发现。引起这种渗漏的主要原因是垫片老化、被腐蚀或板片变形。当发生这种渗漏时，应及时在渗漏部分做上记号，打开设备以更换垫片或板片。

2、板式换热器的内漏

这是指换热设备内的两种介质由于某种原因造成高压侧介质向低压侧渗漏。这种渗漏现象一般不易及时发现。引起这种渗漏的主要原因是板片穿孔、裂纹和被腐蚀。发现这种渗漏的方法是要经常对低压侧的介质进行化验，从其组分的变换中加以判断。

这种渗漏的停机检查方法是：

(1)、拆开板式换热器，清除板片表面上的污垢，擦干后将换热器重新组装起来。在一侧进行压力为0.2~0.3Mpa的水压试验。待另一侧流出水后即停止试验，打开换热器，仔细观察板片的未试压侧，其中湿的板片即为有孔或裂纹的板片。

(2)、在现场也可用透光、着色检查方法，查出废板片。 凡检查出来的废板片和垫片都要进行更换，重新组装后使用。

（三）板式换热器的板片发生错位

对于介质流量和压力变化较大、而且又是多程组合、长期使用的板式换热器，容易发生板片错位现象。板片错位后，有时很快就出现外漏；有些虽然不是立即发生外漏，但却是发生渗漏的一种隐患，所以都必须及时处理。

引起错位的主要原因有：换热器板片变形；板式换热器的密封垫片滑离了垫片槽。处理这种错位现象，应将变形的板片和滑离垫片槽的垫片及时更换。

（四）现场缺乏检修设备时，板式换热器的简单处理方法

板式换热器在使用过程中，无论是板片发生变形、裂纹、穿孔，还是垫片发生老化、断裂，都需要及时更换。万一使用现场没有足够的备件，而换热设备既无备用台份，又不能停机时，应进行现场的简便处理。

现场简便处理的方法是将损坏的板片和发生渗漏的板片成对（A板+B板），如果数量不太多，减少的流道数也不多，组装后可继续使用，对生产影响不会很大。

板式换热器的维修

板式换热器除了在特殊情况下的检修外，还应进行定期的维修。由于板式换热器拆装方便，维修简单，一般也不用特殊的和设备。根据不同的情况可采用不同的方法，如果设备没有发生渗漏，只是传热系统K有所下降，则可不拆开换热器，而用一个闭路系统将除垢液打入设备内循环数小时即可。现场没有这种条件，而且拆开设备后发现结垢不太严重时，可不取下板片而用水直接冲洗，同时用柔软刷子刷洗即可。

一、正常运行维修

1、需要维修的设备，应按安装顺序逆行拆开换热器。

2、在石油、化工行业中应用的设备，应按检修周期进行定期维修。

3、设备内的介质如果是易燃、易爆或腐蚀性较强的介质，至少每年应维修一次。

4、在其它行业中使用的板式换热器，如果未发生渗漏，最好三年恩能维修一次。

二、板片的清洗和保护

保持板片的清洁是保持高传热系数的重要条件之一。在板片间，介质是沿着狭窄曲折的流道运动的，即使产生不太厚的垢层，也将引起流道的变换，显著地影响流体的运动，使压降增大、传热系数下降。例如某糖厂在采暖中使用板式换热器，由于二次水没有很好地处理，使用过程中仅两个月就将整个流道堵塞，不能继续运行。

1、化学清洗法

这种方法是将一种化学溶液循环地通过换热器，使板片表面的额污垢溶解、排出。此法不需拆开换热器，简化了清洗过程，也减轻了清洗的劳动强度。由于板片波纹能促进清洗液剧烈湍流，有利于垢层溶解，所以化学清洗法是比较理想的方法。

2、机械（物流）清洗法

这种方法是将板片拆开后用刷子进行人工洗刷，从而达到清洗板片表面污垢的目的。此法虽然比较直接，但对较坚硬、较厚的垢层，不易清洗干净。

3、综合清洗法

对于垢层比较坚硬又较厚的情况，单纯采用上述一种方法都难以清洗干净。综合法是先用化学清洗法软化垢层，再用机械（物理）清洗法除去垢层，以保持板片表面清洁干净。

4、清洗时的注意事项

（1）化学清洗时溶液要保持一定的流速，一般0.8-1.2m/s.其目的在于增加溶液的湍流程度。

（2）对于不同的污垢应采用的化学清洗液。除了经常采用稀释纯碱溶液外，对于水垢可用5%的硝酸溶液。在纯碱生产中生成的垢，可用5%的盐酸溶液。但不得使用对板片产生腐蚀的化学清洗剂。

（3）机械（物流）清洗时不允许用碳钢刷子刷洗不锈钢板片，以免加速板片的腐蚀。同时不能使板片表面划痕、变形等。

（4）清洗后的板片要用清水冲洗干净并擦干，放置时应防止板片发生变形。

三、垫片的特性及其更换

由于板式换热器的应用领域不断扩大，对于不同的介质和工艺有不同的耐温、耐压和耐腐蚀的要求。想用一种“万能的”垫片来适应所有情况，显然是不可能的，而应针对不同情况采用不同材料的垫片。常用的垫片截面形状为六边形。常用的垫片种类有天然橡胶、氯丁橡胶、丁晴橡胶、三元乙丙橡胶、硅橡胶、氟橡胶、石棉纤维板等。

板式换热器的垫片在使用时如果发生渗漏、断裂、老化等现象，要及时更换。更换应按以下顺序进行。

1、拆下废旧垫片。注意拆卸时，不得使垫片槽内有划痕。

2、用丙酮、丁酮或其它酮类溶剂，清除垫片槽内的残胶。

3、用干净的布或者是棉纱擦净垫片槽和垫片。

4、将粘接剂均匀地涂在垫片槽内。

5、把干净的新垫片贴在板上。

6、贴好垫片的板片要放在平坦、阴凉、通风的地方自然干固4h后才可安装使用。

一、资料验收

系统验收时，施工单位应提供下列资料：

1. 竣工验收申请报告、设计文件、竣工资料。

2. 消防给水及消火栓系统的调试报告。

3. 工程质量事故处理报告。

4. 施工现场质量管理检查记录。

5. 消防给水及消火栓系统施工过程质量管理检查记录。

6. 消防给水及消火栓系统质量控制检查资料。

二、设备验收

1. 消防水泵

消防水泵验收应符合下列要求：

1）消防水泵运转应平稳，应无不良噪声的振动。

2）工作泵、备用泵、吸水管、出水管及出水管上的泄压阀、水锤消除设施、止回阀、信号阀等的规格、型号、数量，应符合设计要求；吸水管、出水管上的控制阀应锁定在常开位置，并应有明显标记。

3）消防水泵应采用自灌式引水方式，并应保证全部有效储水被有效利用。

4)分别开启系统中的每一个末端试水装置、试水阀和试验消火栓，水流指示器、压力开关、压力开关（管网）、高位消防水箱流量开关等信号的功能，均应符合设计要求。

5)打开消防水泵出水管上试水阀，当采用主电源启动消防水泵时，消防水泵应启动正常；关掉主电源，主、备电源应能正常切换；备用泵启动和相互切换正常；消防水泵就地和远程启停功能应正常。

6)消防水泵停泵时，水锤消除设施后的压力不应超过水泵出口设计工作压力的1.4倍。

7)消防水泵启动控制应置于自动启动挡。

8)采用固定和移动式流量计和压力表测试消防水泵的性能，水泵性能应满足设计要求。

2. 稳压泵

稳压泵验收应符合下列要求：

1）稳压泵的型号性能等应符合设计要求。

2）稳压泵的控制应符合设计要求，并应有防止稳压泵频繁启动的技术措施。

3）稳压泵在1h内的启停次数应符合设计要求，并不宜大于15次/h。4）稳压泵供电应正常，自动手动启停应正常；关掉主电源，主、备电源应能正常切换。

5）气压水罐的有效容积以及调节容积应符合设计要求，并应满足稳压泵的启停要求。

3. 减压阀

减压阀验收应符合下列要求：

1）减压阀的型号、规格、设计压力和设计流量应符合设计要求；

2）减压阀阀前应有过滤器，过滤器的过滤面积和孔径应符合设计要求和规范的的相关规定。

3）减压阀阀前阀后动静压力应符合设计要求。

4）减压阀处应有试验用压力排水管道。

5）减压阀在小流量、设计流量和设计流量的150%时不应出现噪声明显增加或管道出现喘振。

6）减压阀的水头损失应小于设计阀后静压和动压差。

检查数量：全数检查。

检查方法：使用压力表、流量计和直观检查。

4. 干式消火栓系统报警阀组

干式消火栓系统报警阀组的验收应符合下列要求：

1）报警阀组的各组件应符合产品标准要求。

2）打开系统流量压力检测装置放水阀，测试的流量、压力应符合设计要求。

3）水力警铃的设置位置应正确。测试时，水力警铃喷嘴处压力不应小于0.05MPa，且距水力警铃3m远处警铃声声强不应小于70dB。

4）打开手动试水阀动作应可靠。

5）控制阀均应锁定在常开位置。

6）与空气压缩机或火灾自动报警系统的联锁控制，应符合设计要求。

5. 消火栓

消火栓验收应符合下列要求：

1）消火栓的设置场所、位置、规格、型号应符合设计要求和规范规定。

2）室内消火栓的安装高度应符合设计要求。

3）消火栓的设置位置应符合设计要求和本规范第7章的有关规定，并应符合消防救援和火灾扑救工艺的要求。

4）消火栓的减压装置和活动部件应灵活可靠，栓后压力应符合设计要求。

检查数量：抽查消火栓数量10％，且总数每个供水分区不应少于10个, 合格率应为100%。

检查方法：对照图纸尺量检查。

6. 消防水泵接合器

消防水泵接合器数量及进水管位置应符合设计要求，消防水泵接合器应采用消防车车载消防水泵进行充水试验，且供水最不利点的压力、流量应符合设计要求；当有分区供水时应确定消防车的最大供水高度和接力泵的设置位置的合理性。

检查数量：全数检查。

检查方法：使用流量计、压力表和直观检查。

三、系统模拟

系统模拟灭火功能试验且应符合下列要求：

1.干式消火栓报警阀动作，水力警铃应鸣响压力开关动作。

2.流量开关、低压压力开关和报警阀压力开关等动作，应能自动启动消防水泵及与其联锁的相关设备，并应有反馈信号显示。

3.消防水泵启动后，应有反馈信号显示。

4.干式消火栓系统的干式报警阀的加速排气器动作后，应有反馈信号显示。

5.其他消防联动控制设备启动后，应有反馈信号显示。

检查数量：全数检查。

检查方法：直观检查。

四、判定规定

系统工程质量验收判定条件应符合下列规定：

1.系统工程质量缺陷应按本规范附录F要求划分。

2.系统验收合格判定应为A=0，且B≤2，且B＋C≤6为合格。

3.系统验收当不符合本条第2款要求时应为不合格。

平常我们工作中有时需要把dwg图纸导入revit中做参考，然而有时它是改在模型上方，有时却是在模型下方，我们怎么根据需要调整呢？

1.导入图纸时，要设置勾选“仅当前视图”，只有这样设置，才能实现图纸与模型上下顺序调整；

2.导入之后，选中图纸，即可在选项栏调整图纸顺序了。

1.导入图纸时要注意仅当前视图；

2.另外颜色选择保留，导入单位选择毫米，定位选择中心对中心（看个人使用情况可自行设定）；

3.保留图纸颜色导入，revit本身白底看不清，可点击左上角软件图标，找到选项，点击图形、颜色，选择合适的颜色。
