问：在绘制施工图的时候，我们都需要绘制门窗的详图大样，当我们绘制好施工图后，开始要绘制大样详图，窗户和门的大样详图在revit中是不需要重新绘制的，可以应用到大样详图中。revit如何快速的出门窗详图.

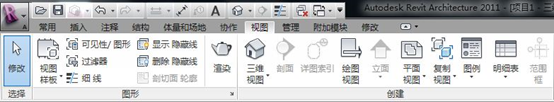

(1) 单击“视图”选项卡“创建”面板“图例”下的“图例”如图-1所示

图-1

图-2

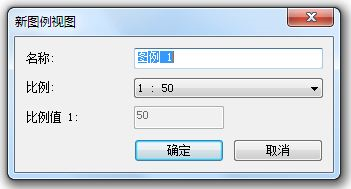

(2)名称和比例可以自己定义，如图-2所示。

(3)单击“注释”选项卡“详图”面板“构件”命令下的“图例构件”，如图-3所示。

图-3

(4)在“族”后面的选项栏中可以选择我们需要放置的详图构建，“视图”可以选择是平面剖面立面，并且我们可以更改主体长度。如图-1所示。

图-4

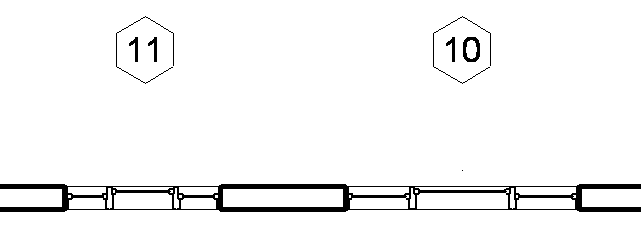

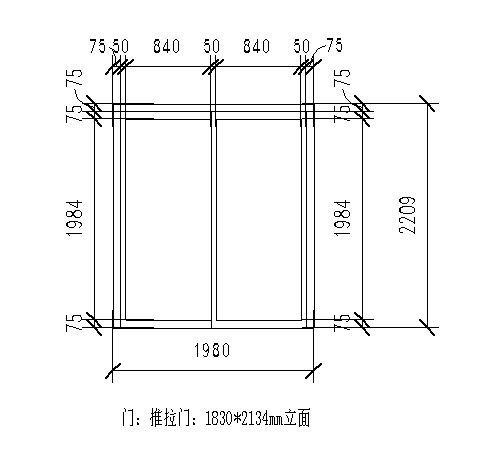

(5)我们就可以直接出门窗墙体等构建的详图大样，而不需要重新绘制。如图-5所示.

图-5

(6)同样：楼板、洁具、墙体等都可以使用相同的方法来创建详图大样。

    随着BIM技术与应用深度的不断发展，对BIM模型的数据准确性要求也越来越高，所以常常会需要对构件的各项数据信息进行逐一检查，笔者最近在利用国内使用频率较高的Revit检查构件信息时发现，软件无法快速的区分“已经查看”与“还未查看”的构件，这是因为Revit没有提供快速标记（这里的标记，是指快速的将一类构件的不同实例进行区分）的功能。

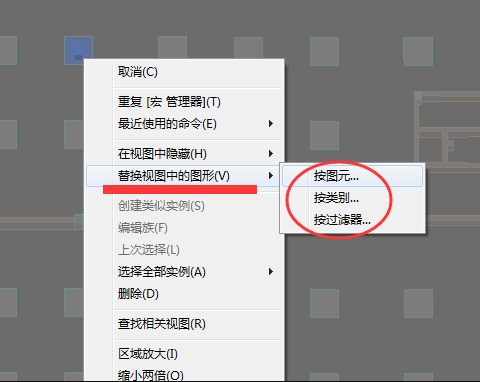

    目前对构件的标记，通常是利用“替换视图中的图形”功能，以修改“视图专有图元图形”的方法来实现，也就是说，每次对某视图中的构件进行改色改线性改填充等工作，都需要进行一系列的重复操作，虽然可以通过设置选择集等方法优化，    但仍然费时费力。

    有没有办法解决这个无论什么专业都需要常常使用的问题呢？

    JZFZBIM：有！

    所以今天就给大家分享一下如何利用Revit提供的API接口，实现快速修改构件在视图中的各项显示内容。为了方便没有开发经验的用户使用，我们这次通过Revit宏命令来实现上述功能，无需额外安装任何编程工具，对于宏命令在Revit中应用不熟悉的朋友们也可以借这个机会了解一下。(Revit宏命令API与RevitAPI一致，故以下代码可直接用于Revit平台的二次开发以实现更多功能。)

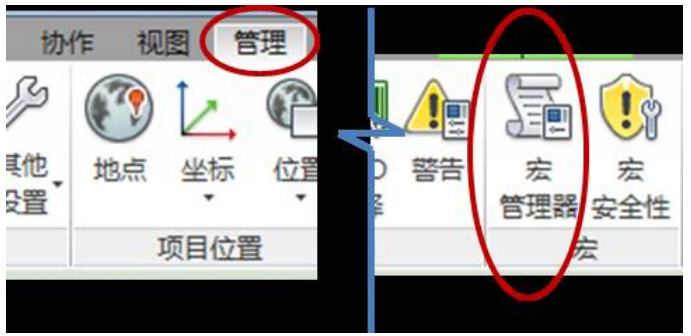

    Revit中宏命令的位置是在“管理”选项卡中的“宏模块”，点击宏管理器即可进入，如下图所示。

    进入宏管理器后，依次点击“模块”“宏”命令以创建新的宏（详细信息可参考相关教程），如下图所示（可点击图片查看大图）。

    之后即可进入程序编辑界面，如下图可以看到，编辑器中已经自动生成了用于生成插件的基础代码，我们只需要将我们用于实现功能的代码加进去即可。

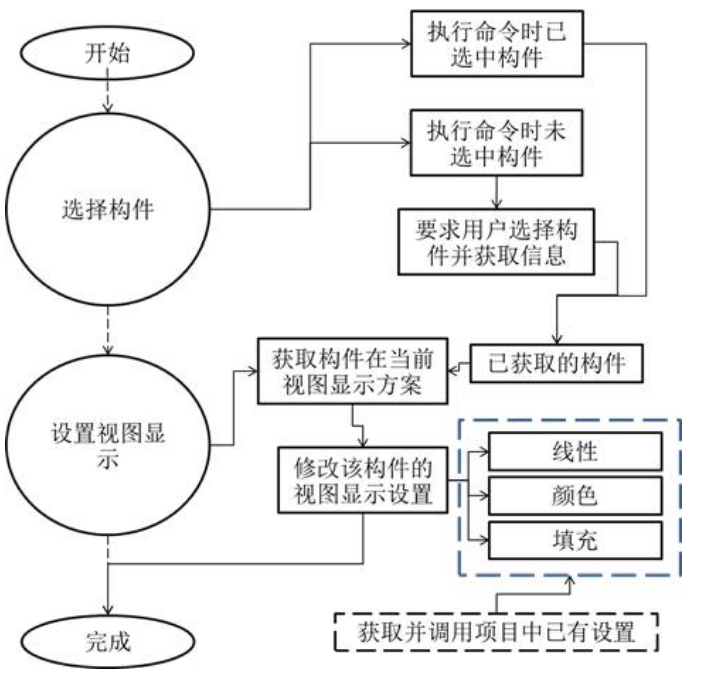

    整个插件的开发流程如下图所示，整个插件主要是利用RevitAPI中提供的Document类中的Pickobject方法实现选择功能以及OverrideGraphicSettings类用于实现替换视图显示功能。文章末尾会附上该插件的完整源代码，有兴趣的朋友可参考查看。如果不想深究代码的意义，可直接复制粘贴源代码，把命名空间与类的名称改成您自己的，即可使用对构件进行变色标记的功能。另外，可以通过修改一些变量可以实现更多的应用（例如修改color1变量为其他颜色，修改patternElementName变量为其他填充类型名称等）。编辑完成后，鼠标在“解决方案”位置点击右键，选择重新生成解决方案即可完成开发工作。

    顺利生成插件以后，选择对应的插件名称，点击“运行”就可以快速的进行构件变色、变填充的操作了。

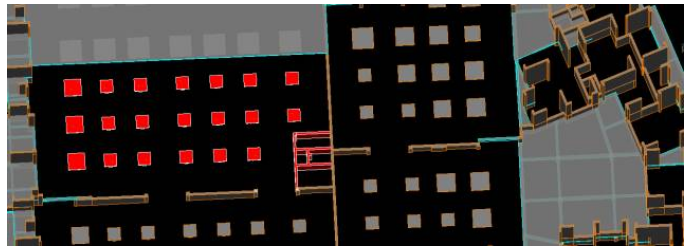

    运行插件以前：

    运行插件以后:

    这些代码，也可灵活运用于根据构件的数据快速的自动生成图面表达（例如根据楼板标高对楼板进行不同的图案填充）等。

在使用Revit建模绘图的过程中，一般情况下会绘制出所有的管道，但由于图纸分割等原因，有时还是可以使用断管符号。

1.新建一个族文件，选用“公制常规标记.rft”作为模板，如图所示。

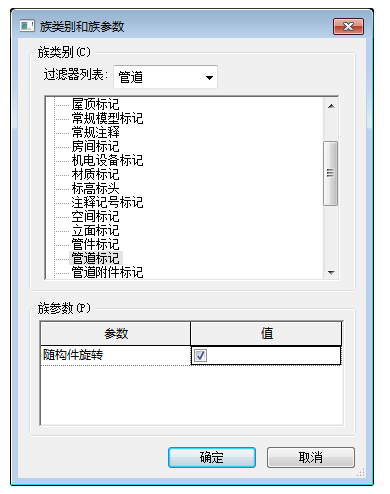

2.点击“修改”选项卡上的“族类别和族参数”命令，将族类别选择为“管道标记”，并且勾选“随构件旋转”，如图所示。

3.点击“创建”选项卡上的“直线”命令，选择弧线工具在两个参照平面的焦点附近绘制断管符号，如图所示。

4.保存该族文件，然后将其“载入到项目中”。点击“注释”选项卡中“按类别标记”，点击需要添加断管符号的管道，添加在先前步骤中制作的管道标记，如图所示。

    文章来源：筑木BIM咨询

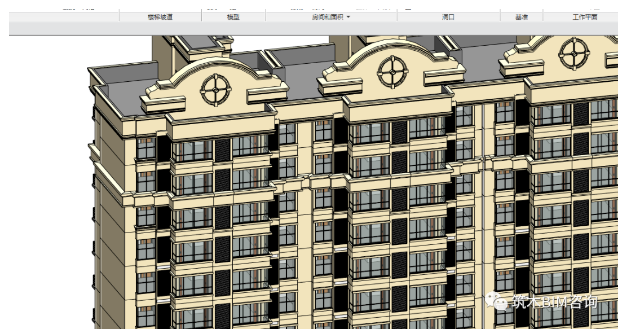

    建筑模型很难处理的一部分就是外部的装饰线条，本次小技巧将会以实际图纸出发，介绍三种方法，用Revit快速处理外墙复杂的装饰条，赶快上手学习吧。

    创建之前的准备工作：1、对照立面图、墙身大样图，看懂图纸中墙饰条的位置以及形式；2、将墙身大样图拆分出来，导入Revit描图（当然不拆分也没关系，有尺寸就行）；3、创建墙身大样的轮廓族。

    方法1：用建筑-墙-墙饰条创建装饰线条；

    Step1：新建墙饰条的类型名称

    Step2：选择之前创建好的“轮廓族”；

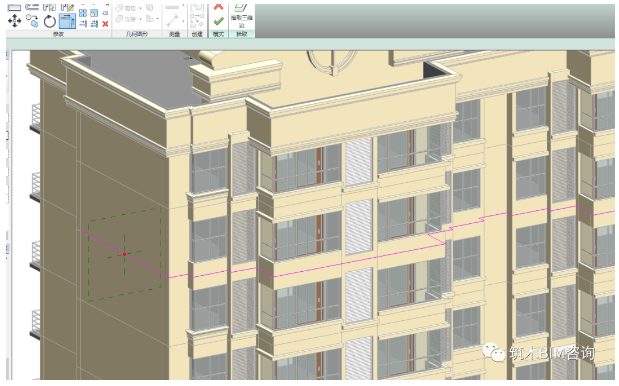

    Step3：去三维拾取外墙面，即可完成装饰条的创建。

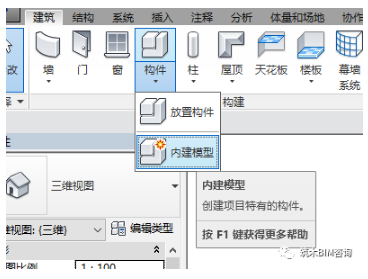

    方法2：用建筑-构件-内建模型创建装饰线条；

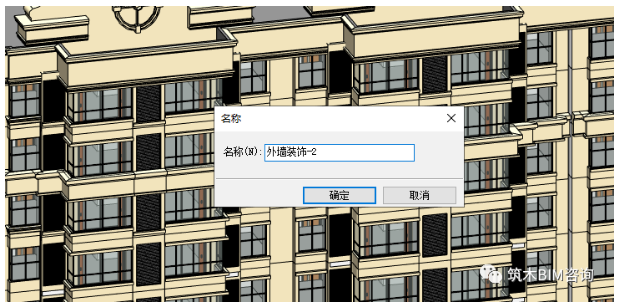

    Step1：创建内建模型类型名称，如创建常规模型，名称为外墙装饰-2；

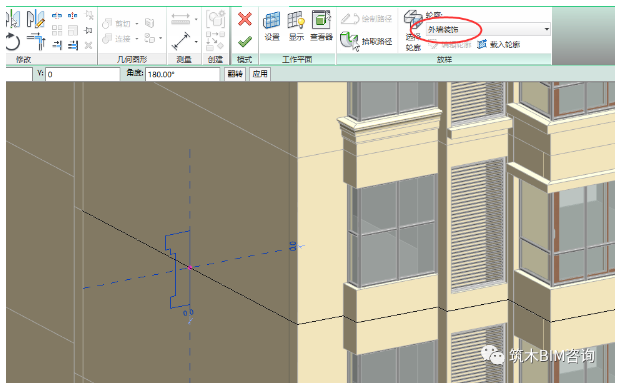

    Step2：用放样的方式创建墙饰条，拾取路径、选择轮廓、完成

    方法3：修改墙体的垂直结构；

    Step1：选中墙体，编辑类型，新建墙体类型；

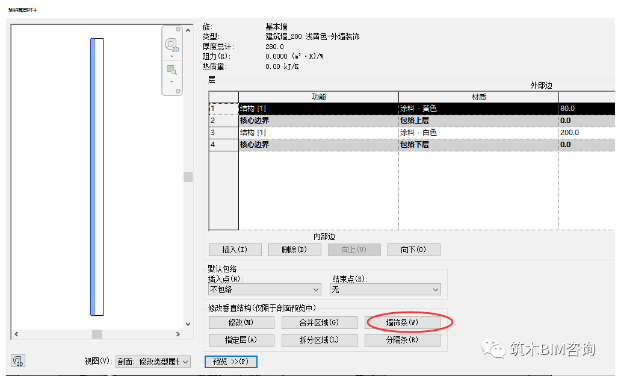

    Step2：结构编辑、剖面预览、墙饰条；

    Step3：添加外墙装饰轮廓，修改轮廓属性；

    这就是快速创建外墙装饰条的方法，Revit是功能十分强大的软件，只有你想不到，没有它做不到，多动脑，多思考，关注筑木BIM，带你用最简单的方法、最直接的方式，直击BIM应用点，快速上手BIM，快速成为大拿。

如何来解决Revit阵列数量不能小于2的问题？相信不少的学习Revit软件的朋友都会遇到各种类型的问题。比如，我们在使用Revit阵列命令复制出构件组时，可以添加数量参数进行控制，但是成组后构件阵列数量不可小于2，如果是1的话就是复制原构件的意思，那样软件识别不出来，会报错，提示参数值无效，该怎样解决这个问题呢?

然后对阵列组添加可见性参数，进入到组编辑环境，选中构件，添加可见性参数，当阵列数量为1时，取消构件的可见性，这样就不会出现错误提示。

本期内容：Revit常用快捷键集合+自定义快捷键。

快捷方式在放置构件、修改图元等操作上有很强的协助性，合理利用常用快捷键可以提高建模效率。

A . Revit常用快捷键：

快捷键

移动：MV

复制：CO

旋转：RO

阵列：AR

修剪/延申为角：TR

镜像-拾取轴：MM

对齐:AL

偏移:OF

属性：PP

拆分图元：SL

创建类似：CS

调整大小：RE

修改：MD

删除：DE

临时隐藏图元：HH

可见性：VV

柱：CL

墙：WA

门：DR

窗：WN

房间：RM

房间标记：RT

文字：TX

切换选择图元：Tab键

…

B . Revit默认快捷键删除、修改、添加：

01.在Revit面板中，单击左上角图标，打开选项。

02.点击用户界面，单击快捷键后方自定义按钮。

（进入到快捷键面板，系统中所有默认快捷键都可以再此查询）

03. 点击搜索，输入需要查询的命令名称。当然，如果对命令名称不是很清楚时，可以使用过滤器功能缩小查询范围。

04.以拆分图元为例，先将原快捷键进行删除。在按新建中输入要修改的的快捷键。点击指定。

完成快捷键的修改。

    我们可以将风管管件（弯头、T形三通、端点加盖等）放置在风管系统中。

    在视图中，我们很少将风管管件作为独立构件添加，通常是将其添加到现有的管网中。“网管管件”工具可在平面、剖面、立面和三维视图中使用。

    放置风管管件

    1.打开要添加风管管件的风管系统所属的视图。

    2.单击“系统”选项卡“HVAC”面板“风管管件”，然后在“类型选择器”中选择一个特定的管件类型。

    3.在选项栏上单击“放置后旋转”，这样构件放置在视图中后会进行旋转。

    4.如果在现有风管中放置管件，例如弯头，该弯头将根据风管调整自己的方向。

    将光标移到要放置管件的位置，然后单击风管以将管件捕捉到风管端点处的连接件。

    可以在沿着风管段长度的任意位置处插入T形三通。管件会自动调整其高程和大小，直到与风管匹配为止。

    5.使用风管管件的旋转控制柄根据需要调整管件的旋转。

    使用风管管件控制柄

    风管管件提供了一组可用于在视图中修改管件的控制柄。

    风管管件尺寸显示在各个支架的连接件的附近。可以单击该尺寸，并输入值以指定大小。在必要时会自动创建过渡件。

    如果不需要将某个管件与系统断开连接即可将其翻转，则单击符号即可在系统中水平或垂直翻转该管件，以便根据气流确定管件的方向。

    如果不需要将某个管件与系统断开连接即可将其旋转，则单击符号即可在系统中修改该管件的方向。

    如果管件的旁边出现加号，表示可以升级该管件。例如，弯头可以升级为T形三通；T形三通可以升级为四通。

    通过未使用支架旁边的减号可以将该管件降级。例如，带有未使用支架的四通可以降级为T形三通；带有未使用支架的T形三通可以降级为弯头。

    修改风管管件的尺寸

    1.在风管系统中选择一个管件。

    2.单击尺寸控制柄，然后输入所需尺寸的值。

    对于矩形和椭圆形风管，必须分别输入宽度和高度尺寸控制柄的值。在下图中，矩形弯头管件的尺寸从12″x12″调整为8″x12″。

    如果可能，会自动插入过渡件，以维护系统的连接。

    升级或降级管件

    1.在风管系统中选择一个管件（T形三通、弯头或四通）。

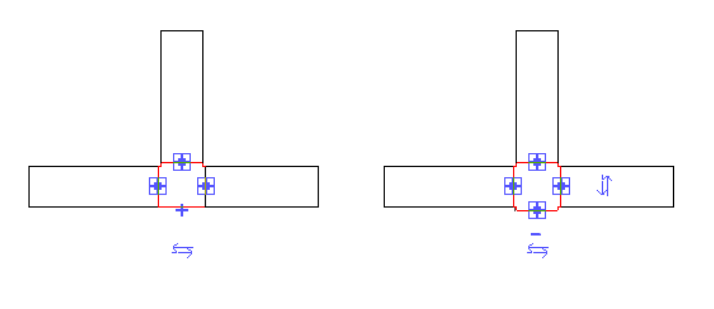

    该管件旁边会出现蓝色的风管管件控制柄。如果所有可用的连接件都在使用中，其他可能的支架会被标记上加号。未使用的支架带有减号，表示可以删除该支架以使管件降级。

    2.单击加号可添加支架。在上例中，弯头升级为T形三通。如果将风管连接到T形三通的开放支架，剩余可能的支架会带有加号，如右侧的T形三通连接件所示。

    旋转管件

    1.在风管系统中选择一个管件（T形三通、弯头或四通）。

    2.单击可修改管件的方向。

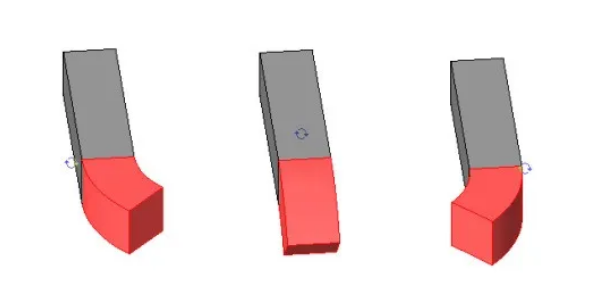

    3.再次单击，弯头会再旋转90度。每次单击都将使管件旋转90度。在下图中，第一次单击将弯头旋转90度；第二次单击将该管件再旋转90度。

    翻转管件

    1.在风管系统中选择一个管件（T形三通或四通）。

    2.单击可修改管件的水平或垂直方向。每次单击都能将管件翻转180度。

    更改管件支架的角度

    通过将风管连接到正在修改的支架，然后拖曳风管的开放端，直到形成所需的角度，可以修改T形三通和弯头管件的支架的角度。

    必须在楼板平面视图中绘制风管，但是风管一旦连接到支架，在任何视图（平面、立面、剖面和三维视图）中都无法再调整该角度。

    1.在平面视图中选择弯头或T形三通管件，并在要调整其角度的支架的连接件上单击鼠标右键，然后单击“绘制风管”。

    2.拖曳预览，以便将风管段添加到管件中，然后单击“修改”。

    3.选择新风管段开放端的连接件，然后拖曳该连接件以形成所需的角度。

    文章来源：牛侃BIM

    Revit绘图时，很多构件需要连接和剪切，可用连接或剪切命令，但如果对繁多的构件都去手动操作，那将是恐怖的工作量，本期以墙体连接为例，介绍如何自动识别我们需要连接的图元，没错我们使用的工具还是Dynamo（插件也可以做，不过个人不喜欢用插件），实现这个功能的关键思路两点，一是墙体识别，二是调用Revit的连接命令。

    成果如下图：

    一、搭建一个智能识别需要连接图元的程序。

    要点分析：

    1、其实就是对所有的墙体选择后，对我们需要连接的墙体过滤归类。

    2、智能识别的思路就是我们对所有选中的墙体先判断他们的位置，关键节点为dynamo自带的Element.GetLocation（这里我们对这一节点做简单额介绍，这一节点无法识别轴网以及参照平面的位置，对与我们自己建的族输出为一个具体的点位置，对于墙体识别的结果是一条直线）。之后我们求得到墙体位置线的向量，并对本向量旋转。

    3、对下面垂直与墙体的线做是否相交的判断处理，大家可能会说会重复计算，这个问题后面会处理，第二个截图中的文字也就是说我们实际在做装饰装修工程的时候需要连接的墙体可能是大于两层的，两层以上的程序都会自动连接。

    二、搭建一个智能识别需要连接图元的程序

    对分好组的墙体做连接处理使用了clockwork节点包的Element.Geometry，当然我们可以将需要连接的墙做Unwrap处理，之后调用revit的连接GeometryUtils.Geometry。

    我们知道，广联达BIM5Ｄ有砌块砖排布功能，在许多工程案例中均提到ＢＩＭ５Ｄ的这个功能：项目利用BIM5D的自动排砖功能，提高了排砖效率10倍左右，控量节省约3%。同时提高了施工技术质量、节约材料用量，减少二次搬运。使工程在技术上有了大幅度提升。

    在没有BIM5D的情况下，如何使用Revit进行砌块砖的排布？是否具有BIM应用推广的意义，请粉丝们自行考量。

    本族小编也是给出一点思路，实际项目中会遇见各种各样的情况，比如圈梁、构造柱、斜梁、开洞等，均需要粉丝自行创建相关族。

    族样板：概念体量—公制体量

    族类别：建筑—体量

    族：标高1楼层平面视图

    族：立面视图

    族：三维视图

    本公制体量未设置构造柱及圈梁，预留出门洞口及洞口上方过梁。填充图案采用1/2错缝，并创建了基于该填充图案的公制常规族。

    本族具有自适应特点，砌块砖的规格长和宽具有实例参数（报告参数）的特性，本族仅仅设置砖厚度参数。并设置共享，嵌套到公制体量中。

    族：参数列表

    本族的造型及设置为单门口，无构造柱及圈梁形式，并将墙长度、高度、洞口位置及过梁相关尺寸标注参数进行设定，以适应本类型的所有的填充墙。也就是需要根据工程实际创建不同组合形式的公制体量族，并嵌套基于填充图案的公制常规族。

    需要说明的是，小编发现，在明细表中需要统计幕墙嵌板得到相关数据，而并非常规模型，需要粉丝们予以注意。

    将本族载入项目，创建了两个不同洞口位置和规格的砌体墙。明细表统计体量，族中未设置相关共享参数，因此在明细表中并不能统计出其他关于本体量的其他相关信息，这里也就是说明，业务需要什么信息，则需要在族中设置相关共享参数。

    但是，上面已经介绍，由于对砌块族设置了共享，则在项目中就可以统计砌块的相关信息，统计的是幕墙嵌板。图中所示的就是所有标准砌块的数量及在项目中的位置。

    族采用的填充图案是1/2错缝

    是的，细心的粉丝发现了这个问题。很多部位的砖并不“规矩”，尽管尺寸及工程量没有问题，但感官上无法接受。

    小编又多次回头对族进行测试检查，各种UV网格调试，均无法解决这种“显示不规矩”的问题。

    在1/2填充图案系统族（二维）状态下，很完美，洞口及边缘分明，载入基于填充图案的公制常规（三维实体构件）就“不规矩”了，着实也让小编恼火！

    是的，我就是这块300的砌块，我就这么“突出”！你能把我怎么滴！

    亲爱的粉丝们，有没有遇见过这样的情况

    免费Revit教学视频。

    在我们的日常工作中，经常会碰到一些特殊的造型，例如在做钢索桥的时候，这时候会有很多长短不一的钢索，很多小伙伴会这时就很头疼了，今天小编带给大家一期自适应族的运用，带大家来解决这一问题！

    接下来我们就一起来学习一下吧！

    使用自适应常规模型的方式进行一些异形构件的绘制在我们平常的建模中能帮助我们节约很多时间，REVIT中不像其他的软件拥有强大的建模工具，我们平常所运用的工具无非是拉伸、放样、融合、旋转、放样融合等方式进行组合运用，但是这些建模方式具有一定的局限性，下来小编就为大家带来一种新的建模方式。

    本期我们通过体量工具中的【参照点】配合使用自适应公制常规模型建立的族构件来做到同一个族构件可以满足不同场景的需求随意的拉伸。

    首先，我们打开软件后点击【新建概念体量】入体量族样板中，选择竖向参照平面，接下来点击【绘制】面板中的【点图元】在刚刚选择的工作平面上随意绘制几个点（具体操作如下）。选中刚才所绘制的所有的点图元，接下来点击【绘制】面板中的【通过点的样条曲线】，这样我们就将绘制好的点连接了起来（操作步骤如下）。

    在绘制完成曲线后我们在相同的平面上使用【绘制】面板中的【线】工具绘制一条直线（具体操作步骤如下）。

    接下来我们需要新建一个自适应构件，我们点击新建族，选择【自适应公制常规模型】进入到族绘制窗口，选择【绘制】面板中的【点图元】工具在平面上任意绘制两个点（自适应公制常规模型中绘制方式与体量中基本相同），选中绘制的两个点，点击【使自适应】命令。

    在上一步骤我们使点图元自适应后我们会发现我们绘制的点上有了三个不同方向的面，我们使用【设置】命令选择竖向的平面作为我们的工作平面绘制一个圆（此处半径大家可随意选择），同样的第二个点也绘制一个圆，最后我们分别选择绘制的两个圆以及直线，点击【创建形状】中的创建实心形状来完成这个构件的创建。最后将创建好的文件载入到之前的体量模型中。

    在载入自适应模型后我们先对绘制的两条线进行【分割路径】，先选择一条线，点击【分割路径】命令我们就能发现线条上多出了几个分割点，这些点的数量可以在属性栏中进行修改，此处小编选择了数目为10。另一线条操作相同，进行分割以便于我们后面进行构件的放置。

    在对线条分割完成后我们选择【构件】命令放置刚才所载入的自适应族，只需要依次选择两个点我们的构件就自动根据两点的距离进行了放置，不管两个点之间的距离远近都能完美的连接在一起，这样是不是就省下了我们修改参数的时间！

    在所有的构件放置完成后我们还能通过点图元对造型进行修改，无论将点图元拉多远我们放置在点上的构件都能完美的连接在一起。

例如，无需从头创建带有灯泡的照明设备，而可以将灯泡载入照明设备族中，来创建组合灯族。 在进行族嵌套之前是否共享了这些族决定着嵌套几何图形在以该族创建的图元中的行为。

• 如果嵌套的族未共享，则使用嵌套族创建的构件与其余的图元作为单个单元使用。 不能分别选择（编辑）构件、分别对构件进行标记，也不能分别将构件录入明细表。

• 如果嵌套的是共享族，可以分别选择、分别对构件进行标记，也可以分别将构件录入明细表。

窗族示例

• 在如上所示的窗族示例中，嵌套但未共享的族的实例只有一个窗标记，将作为一个单元计入明细表中。



• 在共享窗族的实例中，虽然嵌套族的行为类似于建筑模型中的单个构件，但 3 个窗族仍会分别标记并录入明细表中。



嵌套约束

对于可在其他族中载入和嵌套的族类型，存在一定的限制：

• 只有注释族可以载入其他注释中。

• 只有详图族和常规注释可以载入详图中。

• 模型族、详族、常规注释、剖面标头、标高标头和轴网标头可以载入模型族中。

带有可互换构件的嵌套族

通过将族类型参数应用于嵌套构件，可以创建带有可互换子构件的族。 在载入和创建带有嵌套族的图元后，可以随时交换构件。

    文章来源：Revit MEP

    Revit中的视图范围功能想必我们不会陌生，控制平面视图的顶底和剖面经常都会用到，但还有很多“秘密”可能用了那么多年Revit的我们也不一定很理解，类似上一篇提到的关于”管件异常透明”的问题，遇到时可能会不知所措;今天我们延续分享一下相关的知识，并掌握底图本身在项目中的应用价值。

    1.视图范围的概念

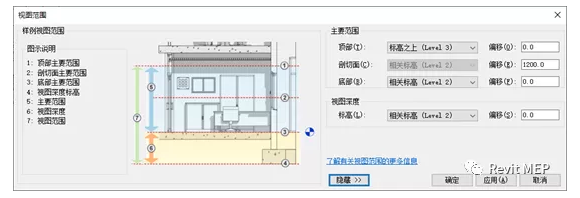

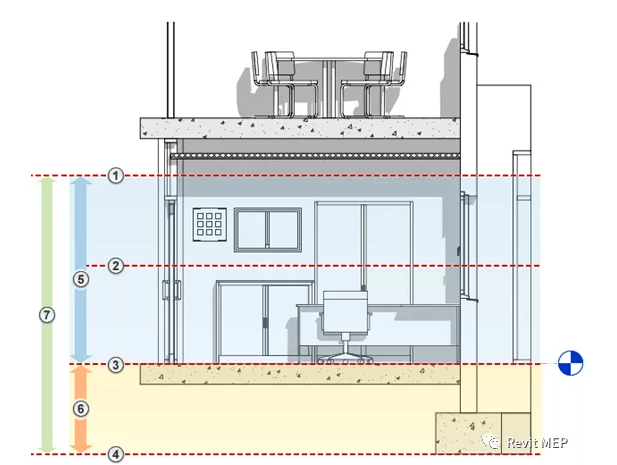

    显示出revit视图范围中的示意图，我们应该就不难理解其概念了，内容重点我们放在下面比较复杂的地方:

    视图范围：顶部、剖切面、底部、偏移（从底部）、主要范围和视图深度。

    2.剖切面的影响

    注意：剖切面对MEP机电安装专业是无效的。

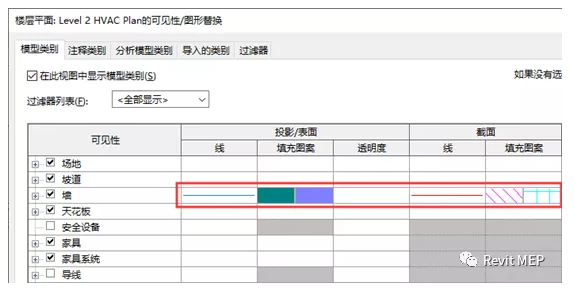

    而对于如墙类别构件的实际显示的效果，表面和截面设置还是不同的:

    看一下实际情况中的区别:

    位于高处的墙：高于剖切面，不可见;

    位于中间的墙：被剖切，“截面”前景和背景填充均显示;

    位于低处的墙：低于剖切面，“投影/表面”前景填充显示，背景不显示;

    因此我们一般看到的都是剖切到的墙体，主要设置的是“截面”前景。

    位于高处的墙体其实也可以通过调节“底图”范围来显示，后续有很多相关的知识点，我们再做深入介绍。

    高于剖切面仍显示的特例情况，包括：窗、橱柜或常规模型，3种类别

    与剖面相交不被剖切的特例情况：

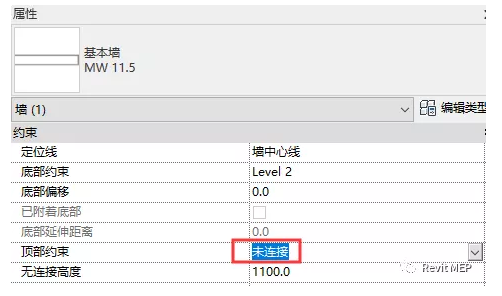

    1)高度小于2米的墙不会被剖切，并且顶部约束为“未连接”时,如果选择了其他标高作为顶部约束，就会被正常剖切。

    2)某些默认不可剖切的族，可以通过视图可见性中是否禁用设置区别出来。

    3.视图深度的影响

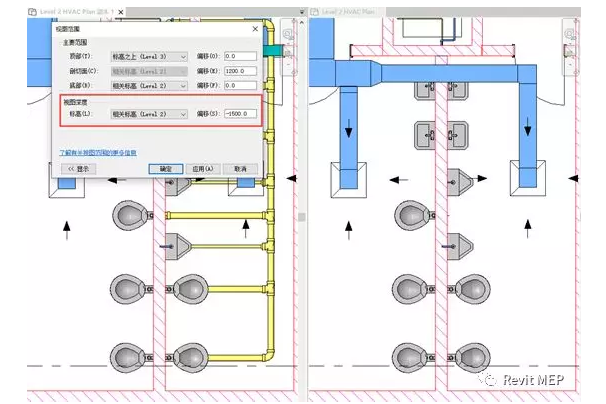

    通过视图深度的设置，我们可以看到当前层范围以外的图元:

    例如：下一层的排水管道、裙房边界等等。

    注意：使用底图也是很有效的做法，下一节我们会另做详细介绍。

    另外“截剪裁”会明显影响到“变截面”图元是否能正确显示:

    剖切面、视图深度、低于标高3的墙被剪裁的平面视图和低于标高3的墙可见的平面视图:

    4.视图深度内的图元样式设置

    视图深度内的图元使用<超出>线样式绘制，与图元类别无关。

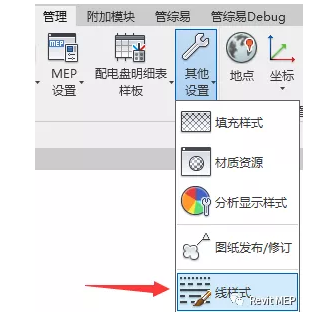

    我们可以在“管理”>“其他设置”>“线样式”中进行设置:

    展开分类，找到<超出>的线型进行设置:

    建议此类设置为灰色或非实线来与正常范围内的图元做区分，后续会为大家继续再介绍实际应用的场景。

    Revit提供了多个工具来填充风管系统、管道系统或电气保护层的预制模型中的间隙。根据情况，我们可以使用“修剪/延伸”、“快速连接”或“布线填充”等不同工具来填充这些间隙。

        使用修剪/延伸工具在两个直段之间填充间隙，例如，在将风管支管连接到干管或将管道系统连接到集配器时。

        使用“快速连接”工具在管件和另一直段之间无需添加管件的地方填充间隙。仅当选定管件后才可使用“快速连接”命令，而当选定直段时会禁用该命令。

        使用“布线填充”工具在两个打开的连接件之间添加零件，这种方式比逐个放置零件更快速、更高效。“布线填充”工具根据服务提供一个或多个解决方案。通过过滤所用管件可以减少解决方案数量。（路线必须位于一个平面上，需要两个平面或三个折弯的解决方案都不受支持。）

    我们可以使用任一自动填充工具（修剪/延伸、快速连接或布线和填充）来指定要排除部分零件。

    如果要在两直段之间填充间隙，需要使用“修剪/延伸”工具。

    如果要使用“快速连接”工具，需要执行以下步骤：

    1.选择带开放连接件的预制管件。

    2.单击鼠标右键，然后单击“快速连接”或从起始连接件拖动。

    3.单击另一预制件上打开的连接件，建立管线末端。快速连接对于拉伸偏移或楔形或拖动折弯非常实用。如果存在多个可用解决方案，Revit将提供选项以打开“布线填充”编辑器。

    如果要使用“布线填充”工具，需要执行以下步骤：

    1.选择预制构件及打开的连接件。如果选定构件中有多个打开的连接件，就必须选择要进行布设的连接件。

    2.单击“修改|预制构件”选项卡?“编辑”面板?（布线填充）。移动鼠标时，Revit会测量视图中位于同一平面上的打开的连接件，以确定是否可以建立连接。每个可用连接件上都会显示一个箭头。（路线必须位于一个平面上，需要两个平面或三个折弯的解决方案都不受支持。连接角度不能大于90度。）

    我们可以在“预制设置”对话框中更改可用连接件上箭头的颜色。

    3.单击打开的连接件，以建立管线末端。起点必须是预制构件上的连接件，但终点可以是常规Revit图元，如风管、管道或机械设备。

    4.单击“解决方案”面板上的“上一个”和“下一个”或绘图区域的和以查看可能的解决方案。首先显示所需零件数最少的解决方案。单击“下一个”时，所显示的解决方案需要更多零件来完成管路。我们也可以按下右箭头和左箭头键查看下一个和上一个解决方案。

    “MEP预制构件”选项板显示可用解决方案中使用的所有构件。蓝点指示当前选定解决方案中使用的构件。将光标置于列表中的某个构件上时，该构件将在图形区域中亮显。在“MEP预制构件”选项板中，选择复选框以过滤可用管件列表和限制解决方案数量。

    5.（可选）大小、形状和方向的更改从路线起点开始发生。若要反转路线的起点和终点，请在绘图区域中单击（从另一端开始布线）。

    6.（可选）若要布线到T形三通或接头解决方案并选择中心线作为直段的第二个点，而不是打开的连接件，需要在“解决方案”面板中，单击（切入）。“切入”启用时智能捕捉会自动禁用。

    7.单击“解决方案”面板上的“完成”或绘图区域中的以接受解决方案并完成管路。也可以按Enter键结束命令。

Revit创建标高有几种方法？

Revit创建标高的方法1：直接绘制：设计栏“基本-标高”命令，捕捉标高起点和终点位置（系统自动捕捉对齐相邻标高的端点，并显示间距尺寸）直接绘制标高。该方法很简单，此处不做详述。 　　

Revit创建标高的方法2：鼠标拾取：在创作过程中如果您已经创建了其他构件或线条，或有导入的dwg文件，那么可以直接拾取这些元素生成轴网。方法是：设计栏“基本-标高”命令，在选项栏上单击 ，移动光标在图形中拾取已有的线、dwg文件的标高等图元，则自动创建一根标高。 　　此方法快，但如果拾取的图元长度不同的话，创建的标高长度也不同，需要逐个调整长度。对有导入的dwg文件的标高，此方法非常方便。 　

Revit创建标高的方法3：复制阵列：用前两种方法创建首根轴线后，可以利用“复制阵列”这些编辑命令快速生成其余标高，其中有些小技巧： 　　

（1）复制：选择一根标高，点工具栏中的“复制”命令，选项栏勾选“约束”“多个”，然后在标高上或其他位置单击做为复制参考点，向上移动光标到屏幕顶部尽量远的地方（你会发现光标处于正交状态，复制的标高不会偏移）。然后直接输入层高尺寸，回车后复制一根标高，连续输入并回车，复制剩余标高。见下图1 　　注意：“约束”的作用就是保持光标处于正交状态。 　　

（2）阵列：等层高标高用阵列。选择一根标高，点工具栏中的“阵列”命令，选项栏勾选“成组并关联”“第二个”“约束”，设置“项目数”，然后在标高上或其他位置单击做为参考点，向上移动光标（你会发现光标处于正交状态，阵列的标高不会偏移）。然后输入相邻两根轴线的间距尺寸，回车。此时系统提示输入“项目数”确认，可以输入和选项栏设置“项目数”不同的数或回车确认。

注意：勾选“成组并关联”的好处是：阵列完成后每个对象都是一个组，如果此时想改变阵列数，可以选其中一个对象，会出现阵列数，直接修改该值即可。 　　勾选“成组并关联”的不便的地方是，不能直接修改标头文字，需要进入编辑组模式方可。所以建议：阵列数确认不变后，将成组的标高全部解组。 　　

以上三种方法创建的标高的名称，会按名称后面的数字或字母自动排序。

将 Revit 用于预制详图时，若要提高工作效率并获得最佳结果，请遵循以下建议。

重新放置构件

• 拖动连接件的同时按住 Shift 键，以任意方式重新放置多个构件。例如：

• 拖动连接件的同时如果按住 Shift 键，则可以在任意方向上移动管道。



• 拖动连接件的同时如果未按住 Shift 键，则移动将受约束。



• 使用“移动”工具使移动更精确。请参见使用“移动”工具移动图元。



使偏移接头居中，然后再使用“设计到预制”。

为改进将 Revit 模型转换为预制构件时的结果，请确保偏移接头居中，然后再启动“设计到预制”工具。 转换完成后，可以重新放置接头。

在使用“布线填充”之前，为需要三个折弯的间隙添加一个折弯。

如果两条直线之间的间隙的标高不同（如下图所示），并且要填充间隙的解决方案包括三个折弯，那么在使用“布线填充”工具之前，请先在其中一条直线的终点处放置第一个折弯。

Revit 将提供一种解决方案，其中使用其他两个折弯填充间隙。

使用“布线填充”将支管连接到主管

将支管连接到主管时，请使用“布线填充”。“修剪/延伸”始终使用第一种解决方案，这可能不是您需要的结果。使用“布线填充”便可更快速地获得所需的解决方案。

剪切成直线时应对齐到边缘。

在预制零件（如 T 形三通）中，当通过对齐交叉支管追踪线以插入或剪切成直线时，请通过在直线边缘单击（不是在直线的中心线单击）的方式将零件与交叉口对齐。

请执行此操作，因为当您对齐至边缘时，该零件将对齐到追踪线。当您对齐至到中心线，零件将对齐到捕捉栅格，而不是追踪线。有关 Revit 对齐行为的详细信息，请参见对齐。

    一、AutodeskRevit有三种族类型

    1、系统族

系统族是在AutodeskRevit中预定义的族，包含基础建筑构件，例如墙、窗和门。例如，基本墙系统族包含定义内墙、外墙、基础墙、常规墙和隔断墙样式的墙类型。可以复杂和修改现有系统族，但不能创建新系统族。可以通过指定新参数定义新的族类型。

  2、标准构件族

在默认情况下，在项目样板中载入标准构件族，但更多标准构件族存储在构件库中。使用族编辑器创建和修改构件。可以复制和修改现有构件族，也可以根据各种族样板创建新的构件族。族样板可以是基于主体的样板，也可以是独立的样板。基于主体的族包括需要主体的构件。例如，以墙族为主体的门族。独立族包括柱、树和家具。族样板有助于创建和操作构件族。

标准构件可以位于项目环境外，且具有.rfa扩展名。可以将它们载入项目，从一个项目传递到另一个项目，而且如果需要还可以从项目文件保存在您的库中。

    3、内建筑

内建族可以是特定项目中的模型构件，也可以是注释构件。只能在当前项目中创建内建族。因此它们仅可同于该项目特定的对象，例如，自定义墙的处理、创建内建族时，可以选择类别，且您使用的类别将决定构件在项目中的外观和显示控制。

    二、将族添加到项目中

1、打开或开始创建一个项目。要将族添加到项目中，可以将其拖曳到文档窗口中，也可以使用“文件”菜单上的“从库中载入”“载入族”命令将其载入。一旦族载入到项目中，载入的族会与项目一起保存。所有族将在项目浏览器中各自的构件类别下列出。执行项目时无需原始族文件。可以将原始族保存到常用的文件夹中。见下图：

    但是，如果修改了原始族，则需要将该族重新载入项目以查看更新后的族。

1、在“文件”菜单上，单击“从库中载入”“载入族”。

2、定位到族库或族的位置。

3、选择族文件名，然后单击“打开”。

    三、创建标准构件族的常规步骤

1、选择适当的族样板。

2、定义有助于控制对象可见性的族的子类别。

3、布局有助于绘制构件几何图形的参照平面。

4、添加尺寸标注以指定参数化构件几何图形。

5、全部标注尺寸以创建类型或实例参数。

6、调整新模型以验证构件行为是否正确。

7、用子类别和实体可见性设置指定二维和三维几何图形的显示特征。

8、通过指定不同的参数定义族类型的变化。

9、保存新定义的族，然后将其载入新项目然后观察它如何运行。

    四、什么是参照平面、是参照、定义原点？

1、在学习制作构件族之前，我们应当先了解几何基本概念：

参照平面：设定参照平面后才可以对该族进行尺寸标注或对齐该族。

点选参数平面，再点选“图片属性”按钮，即出现下列对话框：

    2、是参数：“是参数”属性指定在族的创建期间绘制的“参照平面”是否为项目的一个参照。所以可以对该族进行尺寸标注或对齐该族。几何图形参照可设置为强参照或弱参照。强参照的尺寸标注和捕捉的优先级最高。弱参照的尺寸标注优先级最低。因为强参照首先预高亮显示，将族放置到项目中并对其进行尺寸标注时，可能需要按TAB键选择弱参照。

3、定义原点：“定义原点”属性指定正在放置的对象上的光标位置。例如，放置矩形柱时，光标放置于该柱造型的中心线。“定义原点”可以只指定一个参照平面，例如“Metricwindow.rft”的样板。只要是墙就能插入窗户，不需要定义交点。请体会！

教程AVI族的实例制作说明

    一、万能窗制作流程

    1、创建窗框

（1）新建族文件，选择“Metricwindow（公制窗）.rft”为样板（必须根据各种相应的族样板创建新的构件族，如窗族可以使用窗或基于墙的族样板）

    （2）用拉伸创建窗框，拾取墙中心线为工作平面，沿洞口边线绘制矩形并锁定其位置，将矩形向内偏移60。请注意工作平面的设定和锁定的应用。

（3）设置拉伸起点、终点为正、负30，设定其子类为框架/竖梃，完成绘制。设定其子类别为框架/竖梃：

    （4）添加“窗框材质”参数，在材质库中添加“塑钢窗框”的材质

    在材质库中创建新的材质，先复制，再重命名。

    给窗框指定材质参数

先点选窗框，再点选“图片属性”，出现下列对话框：

    （5）设置窗框可见性为三维和前/后视图

先点选窗框，再点选“可见性…”，出现下列对话框：

    可以控制物体在不同视图的可见性，还可以控制物体在同一视图中不同详细程度时的可见性。

    2、创建横梃

（1）绘制三条横梃位置参照平面，标注尺寸，使其相等，删除标注；

（2）标注第一根横梃位置尺寸；

（3）用拉伸创建横梃，拾取墙中心线为工作平面，绘制矩形并锁定其左、右位置

（4）调整其上、下宽度，设置拉伸起点、终点，子类别及材质参数，完成绘制；

（5）添加“横梃AI间距”参数，添加“横梃AI可见”参数

    （6）将尺寸标注指定“横梃AI间距”长度参数标签

    点选尺寸标注，再点选。

给横梃指定“横梃可见”参数（构件的可见性参数要在族载入到项目中才能生效）

（7）先点选横梃，再点选“图片属性”，出现下列对话框：

    （8）设置横梃可见性为三维和前/后视图

    3、创建其他横梃和竖梃

（1）用同样方式创建并设置其余横竖和竖梃

（2）可以用“连接几何实体”命令将所有横梃和竖梃连接在一起，但是此操作将会影响到窗梃的可见性的控制。

  4、创建玻璃

（1）用拉伸创建玻璃，拾取墙中心线为工作平面，沿窗框内边线绘制矩形并锁定其位置

（2）设置拉伸起点、终点为正、负3，其子类别为玻璃，完成绘制

（3）填加“玻璃材质”参数，给玻璃指定“玻璃材质”参数

（4）设置玻璃可见性为三维和前/后视图

    5、绘制窗户、立面、剖面显示线（因为我们将窗框，窗梃，玻璃等的可见性都设为三维和前/后视图在详细程度为精细时可见。为什么？请体会）

    （1）用“符号线”绘制窗户的平面显示线，并锁定其位置；

（2）打开右视图，绘制窗户的剖面显示线，并锁定其位置；

    6、创建窗套

（1）用扫掠创建窗套，拾取外墙面为工作平面；

（2）绘制二维路径，沿洞口边线绘制矩形并锁定其位置，完成路径；

（3）绘制轮廓，打开右视图，按实际尺寸绘制轮廓并锁定起位置；

（4）标注尺寸、锁定尺寸，完成轮廓，完成扫掠；

（5）标注窗套宽度尺寸，标注窗套厚度尺寸；

（6）添加“窗套厚度”参数，添加“窗套可见”参数；

（7）给窗套指定窗套材质和窗套可见参数，复制“白色涂层窗套”材质；

（8）设置窗套可见性为三维和前/后、左/右视图；

    7、新建窗类型

（1）新建C1620窗类型，修改高度值为2000，竖梃间距为400、800、1200，横梃间距为500、1000、1500，宽度为1600；

（2）保存族文件

样板文件中“万能窗”族通过修改参数所生成的几种窗类型举例：

    二、万能窗-阵列制作流程

    1、创建竖梃

（1）新建族文件，选择“MetricGenericModel（公制常规模型）.rft”为样板

（2）绘制参照平面，其相对位置为960和2280

（3）用拉伸创建竖梃，设置工作平面，绘制立面矩形，调整其左、右宽度为30

（4）设置拉伸起点，终点为正、负30，完成绘制；

（5）标注高度尺寸，添加“竖梃材质”参数，添加“竖梃高度”参数；

（6）将尺寸标注转成“竖梃高度”参数标签；

（7）设置竖梃可见性为三维和前/后视图；

（8）保存文件名为“万能窗-竖梃.rfa”

    2、创建横梃

用同样的方法创建“万能窗-横梃.rfa”族文件

    3、“从库中载入”竖梃、横梃族文件，设置参数

（1）选择“Metricwindow（公制窗）.rft”为样板，添加窗玻璃后，另存为“万能窗-阵列.rfa”。

（2）添加“横梃竖”、“竖梃数”、（参数类型为整数）“横梃间距”、“竖梃高度”参数

    （3）设置“横梃长度”、“竖梃高度”参数的计算公式

（4）绘制竖梃位置参数平面，标注尺寸，并将其转成“竖梃间距”参数标签

    （5）“从库中载入”“万能窗-竖梃.rfa”和“万能窗-横梃.rfa”族文件

（6）用“构件”命令放置竖梃，在立面上将竖梃和参照平面对齐并锁定

（7）给竖梃指定竖梃高度和竖梃材质参数，将嵌套族中的参数和现有族参数相关联。

（8）先点选窗框，再点选“图元属性”，出现下列对话框

    4、阵列竖梃

（1）阵列竖梃，项目数为3个，拾取阵列起点和终点，确认选中成组并关联

    （2）将项目数转成“竖梃数”标签，将第3根竖梃和参照平面对齐并锁定

点选阵列物体，出现带有阵列数的树壮成组图案

    （3）标注第1根和第3根竖梃底部和窗框位置尺寸并锁定，请体会

（4）设置“竖梃数”参数值为3

    5、阵列横梃

用同样的方法放置并阵列横梃

    6、绘制窗户平面、剖面显示线

（1）用“符号线”绘制窗户的平面显示线条并锁定其位置

（2）打开右视图，绘制窗户的剖面显示条并锁定其位置

    7、新建窗类型

（1）新建C3030窗类型，修改高度值为3000，竖梃数和横梃数为4，宽度为3000

（2）保存族文件

    三、万能门制作流程

    1、创建门亮子

（1）新建族文件，选择“Meticwindow（公制窗）.rft”为样板制作门亮子

（2）按照洞口尺寸创建好玻璃和窗框后，将洞口删除，亮子的洞口将由门的洞口来控制，将文件保存为“亮子”。

    2、“从库中载入”门亮子族文件，设置参数

（1）为了减少族的参数和约束，用MetricGenericModelwallbased.rft的样板创建门的模型，用“洞口”命令在墙上创建门洞、门板，添加“门板高”的长度参数

    （2）万能门中载入“亮子”的族文件，在项目浏览器中将亮子拖拽到墙上，将中心线与门的中心线对齐并且锁定。

    （3）在万能门中添加相应的参数：添加新参数“显示亮子”的“是/否”参数来控制是否实现亮子，“亮子高”的长度参数来控制亮子高度。

（4）亮子作为嵌套族载入进来后，使其参数与门的参数相关联：底高度=门板高，可见性=显示亮子，高度=亮子高，宽度=宽度，这样通过改变门的参数就可以直接控制亮子的参数。

    3、创建条件公式以控制族参数值

（1）用参数“门高”来控制万能门的总高度，显示亮子的时候高度等于门板高加上亮子高，不显示亮子时高度等于门高，此处可用条件参数控制，即门高=if（显示亮子，门板高+亮子高，门板高）。

    （2）用扫掠绘制门套，以下步骤省略（注意门的平面显示）

样板文件中“万能门”族通过修改参数所生成的几种类型举例：

Revit（即RevIt，有加速引擎的意思）是由Autodesk公司推出的BIM核心建模软件（BIMAuthoringSoftware），前身是美国RevitTechnology公司推出的ReviseImmediately软件，是三维设计软件中的旗舰软件。由于AutoCAD软件几十年来的绝对影响力，Revit引入我国后，迅速占领绝大部分国内市场，形成了以Revit为主导的BIM体系，促进建筑行业向数据化和参数化的方向迈进。

Revit包含Architecture（建筑）、Structure（结构）和MEP（机电设备）三大模块，其中Architecture模块使得建筑设计师能够精确地表达他们的设计理念并将设计思路具现化，设计师可以在单一的软件环境中实现一整套完整项目的三维表达，同时在同一个三维草图上快速地修改模型，建筑师也可以使用Revit完成日照分析、能耗分析和工程量的统计等工作。Structure模块为结构工程师提供了参数化的结构构件库，同时能够对相应模型进行承载力和合理性分析，为方案的可行性和可靠性检验提供支持，提高了设计师的工作效率。对于电气、暖通、给排水等设备工程师而言，MEP模块的使用一方面可以促进设备专业和建筑结构专业的协同工作，大幅度的减少由于专业壁垒导致的设计误差，另一方面Revit中各种设备族库的使用也能够简化设备工程师的工程流程，方便设备参数的变更以及设备信息的统计。

参数化设计是Revit的一个重要思想，它分为两个部分：参数化图元和参数化修改引擎。Revit中的图元都是以构件的形式出现，并通过形态参数进行驱动，而参数保存了图元作为数字化构件的所有信息。参数化修改引擎提供的参数更改技术，使得用户对设计对象或文档部分所做的任何改动，都可以自动地在其他相关联的对象里反映出来，每一个构件都通过一个变更传递引擎互相关联。构件的移动、删除和尺寸的改动所引起的参数变化会引起相关构件的参数产生变化，任一视图下所发生的变更都能参数化地、双向地传播到所有视图，以保证所有图纸的一致性，不需要逐一对所有视图进行修改，从而提高了工作效率和工作质量。

杨亿 深圳大学

仅供学习交流 版权归原作者所有

　　Revit风管或管道布局失败原因有哪些?如何解决?有时在操作Revit软件，总是会出现各种各样的问题，为系统创建布局时可能会失败，这取决于所创建布局的类型。

下表列出了布局失败的原因并提供了解决方案：

　　1、原因：一个或多个布局分段太短，无法放置管件。

　　解决方法：修改有问题的布局段，增加其长度。

　　2、原因：未为解决方案类型指定布局偏移高程。

　　解决方法：在“转换设置”对话框中为解决方案类型指定正确的干管或支管偏移高程。 否则使用默认偏移高程。

　　3、原因：偏移高程有轻度变化，因此无法放置管件。

　　解决方法：修改布局的干管或支管偏移高程，然后确认坡度设置。

　　4、原因：接连放置弯头管件，从而形成平放的 Z 型。 弯头之间的布局段太短而导致无法放置管件，或者出现弯头重叠。

　　解决方法：修改布局段以增加弯头之间的长度，或者在转换设置对话框中修改干管或支管偏移高程。

　　5、原因：系统构件(族)已添加到布局中，但未指定构件偏移高程。 系统构件的位置不符合设计。

　　解决方法：取消或撤消“生成布局”工具，然后在“转换设置”对话框中指定正确的系统构件偏移高程。

在布局解决方案中，系统构件通常不在相同的偏移高程位置。

　　6、原因：T 形三通管件接连放置，且方向相反。

　　解决方法：在使用接头代替 T 形三通的转换设置对话框中选择风管类型。

　　7、原因：垂直布局段连接到弯头，或者连接到 T 形三通或四通管件，从而导致出现 3 通连接。

　　解决方法：请选择不同的解决方案来删除 3 通连接，或者在转换布局之后修改风管管段。

学习Dynamo有一段时间了，最近整理了下自己的笔记，分享一些给初学者，做个备忘吧！（PS：很多资料网上都能搜到，我仅仅是收集整理下笔记，分享给大家）

今天先简单介绍下Dynamo，后续会逐步深入。

首先我们来了解一下 Dynamo、Dynamo Player、Dynamo Sandbox与Dynamo Studio的区别：

1、Dynamo是免费插件，可以链接在图形类主程序（AutoCAD、Maya等）上运行，实现各个软件平台间的信息以及数据交互。

附加在图形类软件上时，需要设计针对主程序图形类实体的节点库。

Dynamo以前也是Revit的插件，现在已经集成为Revit内置的可视化编程工具，可辅助快速实现参数化设计、数据管理以及性能分析。

2、Dynamo Player是Dynamo的自动执行器，自Revit2017.1开始内置提供。

Dynamo Player可以不打开Dynamo界面而直接自动执行DYN文件，从而实现插件式运行。不过目前Dynamo内的节点尚无法实现真正的用户交互界面的设计及驱动，需要预先在DYN文件内指定（如选中Revit构件）才能保证DYN文件直接执行。否则唯有通过Data-Shapes等软件包来构造一个简易的用户交互对话框界面来实现实时选择、指定。

3、Dynamo Sandbox是插件的沙盒程序，可以在没有链接主程序的支持下轻量运行。但是与主程序相关的节点均不可用，同时因为缺乏主程序提供的图形显示驱动，图形显示往往有问题。

Dynamo Sandbox可以当成是Dynamo程序的代码浏览器，不需要打开庞大的应用程序再激活Dynamo，就能直接快速地看到程序内的节点及其链接关系。

4、Dynamo Studio是需要独立注册的软件，可以脱离主程序运行，同时也是Autodesk一切基于WEB的Dynamo服务的基础。

Dynamo早期版本在“附加模块”菜单，Revit 2017开始内置Dynamo，在“管理”菜单下。

Dynamo在Ribbon菜单的位置如图：

Dynamo软件包的安装：

默认可用通过在线搜索软件包并进行安装

若联机安装软件包时提示“空路径是非法的”，安装时需要保持翻墙状态

也可以从别人电脑拷贝已经下载的软件包，复制到默认软件包路径即可（默认路径，可以在设置-管理节点和软件包路径中看到）

一般路径为：C:\Users\Administrator\AppData\Roaming\Dynamo\Dynamo Revit\1.3\packages

只需把拷贝的软件包扔到里面，重新打开Dynamo就有了。

软件包内一般包含三个目录及一个JSON格式的配置文件。

其中的DYF目录放置的是自定义节点文件；BIN一般放置DLL等自定义节点或者自定义节点需要调用的二进制的文件；EXTRA目录用于放置一些说明、案例等文件。

Dynamo启动界面

工作界面

了解了这些，就可以选择节点，进行一些基本操作了

（来源：BIM的乐趣）

【相关阅读】

Dynamo初学常识梳理（一）——Dynamo安装及操作界面

Dynamo初学常识梳理（二）——Dynamo的图形元素归纳

Dynamo初学常识梳理（三）——节点

Dynamo初学常识梳理（四）——Revit图元

Dynamo初学尝试梳理（五）-代码块上篇

Dynamo初学常识梳理（六）-代码块下篇

在Revit中，可以直接将现实生活中对应的元素(如柱子、墙等)放进模型中。当模型建立完成，可以产生各种图纸、平面图、立面图、3D图以及明细表等。在Revit模型中，所有图纸、平面图、立面图、3D图以及明细表这些讯息及信息都是出自于同一个建筑模型的数据库。在视图和明细表操作时，Revit将收集模型相关的讯息及信息，并且同步这些讯息及信息。Revit参数化修改引擎可以自动同步这些讯息及信息及修改这些讯息及信息。

　　在Revit中导入CAD，拾取的轴网时会出现有很细小的误差，此时该如何解决呢?有时尺寸标注显示是整数的构件往往带有很细小的尾数。在通常情况下这些尾数可以忽略。但是输出在施工图的时候这些尾数往往会影响出图表达，此时该如何解决这个问题。

　　1、首先点击“管理”选项卡中“设置”面板下的“项目单位”命令。在弹出的对话框中选择“长度”命令。然后设置成如图所示样式，点击确定。

　　2、绘制轴网,如图所示。

　　此时修改标注的单位尾数，有两种方法：

　　第一种：选中尺寸标注，在其类型属性中，将尺寸标注**一个新类型出来，点击“单位格式”，并勾选使用项目设置，如图所示。

　　第二种：选中尺寸标注，在其类型属性中，将尺寸标注**一个新类型出来，点击“单位格式”，将其舍入改为“3个小数位”，如图所示。

　　3、设置完成后可以发现临时尺寸标注是带有三位小数，如图所示。

　　Revit中项目单位的用法的意义：通过学习上述文章，可以学习到Revit软件中项目单位的设置，以及项目单位设置的作用：添加多位小数时方便进行检查，而尺寸标注为正整数方便出图。

【来源：CAD吧】
