Navisworks是Autodesk公司开发的一款三维模型可视化软件，它以轻量化的运行方式进行BIM成果的后期处理及整合，是一款非常实用的软件。基于Navisworks，项目的参建方可以在施工前进行模拟施工，以达到减少返工、缩短工期、提供经济效益的目的。

Navisworks同时支持4D和5D模拟（如图1），4D模拟可以在软件上直接建立施工横道图与项目构件施工工序关联后进行4D模拟，也可由Project的文本数据直接导入，形成工期数据。如果在每道施工工序关联造价信息（包括材料费、人工费、机械费、分包商费用、总费用），还可以进行5D模拟。在Navisworks中还具有碰撞检查、漫游、测量、视频制作等功能。

图1 Navisworks进行4D、5D管理界面

主要优势：

1）整合功能强大，可将项目的设计、施工及造价等数据集成到单个模型中。

2）可以进行进度控制，通过模拟施工以确定当前施工方案的可行性，在施工过程中可以将计划工作和实际工作作对比，分析延后原因。

3）兼容性强，支持IFC、NWD、RVT等多种格式的导入导出。

4）轻量化操作，对电脑配置要求降低，将Revit文件导入到Navisworks中以后，其文件大小能压缩至原大小的10%左右。

不足和缺点：

1）操作难度大，专业技术人员必须经过培训后才能掌握其操作。

2）其造价信息少，只包含材料费、人工费、机械费、分包商费用、总费用五种信息，很难实现精细化成本管理。

3）其渲染效果较差，与真实效果相差较大。

作者：吕燕翔 仅供学习交流 版权归原作者所有

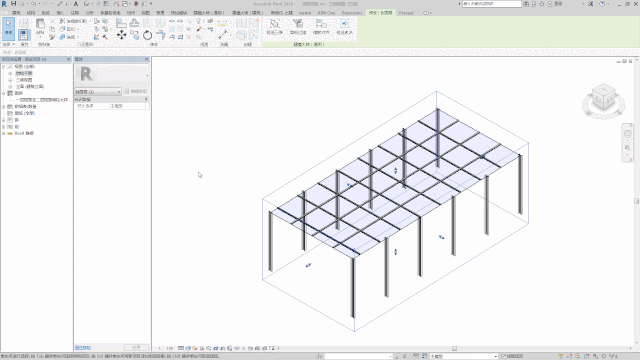

在Revit中，我们经常要在三维中查看某一内部构件的三维形态，这时候我们就要用到剖面框的功能，下面我们就来讲一下它的三种使用方法：

第一，最普通的，直接在三维的属性框中勾选“剖面框”，此时就会出现一个六面框，拖动六个面方向就可以进行剖

如果在三维中仅想看某一层或者某一立面，可以使用view cube右键“定向到视图”这一功能，然后剖面框就会给你自动剖到选择的楼层

第三，如果想只查看某个构件，可以在平面图中选中此构件，然后使用“选择框”功能，这样就会在三维中只剖到此构件

注意三种方法如果要恢复完整的三维视图状态，都是在属性框中把剖面框勾掉即可!

Revit修改或编辑图元时遇到了问题该如何解决?在修改或编辑图元时，经常会弹出各种警告，那么这些问题要要怎么解决呢?今天，我们带来4种问题的解决办法，请往下看!

一、切割或连接几何图形失败

尝试切割或连接几何图形时显示警告，且无法正确地重新生成几何图形。

警告：

对于该条件有几个类似的错误消息，例如：

无法从墙外剪切 [符号] 的实例。

无法剪切具有实例的主体。

屋顶无法剪切。

无法剪切连接的图元。

无法使图元保持连接。

问题：

Revit 必须能够按建筑比例创建相当精确的模型。应用程序具有关于生成实用建筑模型所需比例和精度的内置隐含假设。

在大比例侧，存在图元必须在20立方英里以内的限制。

在小比例侧，剪切几何图形时，应用程序需要面和边缘精确对齐。对齐时的轻微不准可能导致几何图形无效，从而导致剪切命令失败。

解决方案：

调整图元的尺寸或位置，以解决错误条件。可能的解决方案包括：

查找可能导致轻微不准确性的图元组合，这可能由其他条件所造成，例如：

一部分几何图形中较小的圆角或倒角。

两部分内容中稍微不对齐的圆柱或旋转面。

图元顶部/底部略微倾斜的面，如屋顶和楼板，与其他几何图形非常接近的相交。

草图中稍微偏离轴线(使用捕捉功能来调整)。

检查模型几何图形的测量值，以确保相关图元之间的距离小于20英里。

二、不能从墙外剪切实例

当您移动以墙为主体的图元，并且无法正确地重新生成几何图形时，将显示错误。

错误：

问题：

Revit 无法重新生成几何图形来显示已移动的模型构件。

如果在移动门、窗或其他类似的以墙为主体的构件后，致使 Revit 无法正确地重新生成几何图形，便会出现该消息。如果在平面视图中将窗移动到门上，就可能会发生这种情况。Revit 不能同时剪切门实例和窗实例。此外，如果拖曳构件或将墙缩短至无法承载构件，从而将构件移动到墙的外面，也会发生该错误。

例如，此曲线墙承载一道门。当您以此种方式更改墙时，它将无法再承载此门，此时就会发生错误。

解决方案：

取消更改或删除实例。

三、已删除图元

如果您试图将图元粘贴到一个没有正确主体的位置，将显示该警告。

警告：

已删除图元。使用“编辑粘贴的图元”可保留它们。

问题：

Revit 要求所复制的图元有适当的主体。例如，窗需要墙，标记和尺寸标注需要参照图元。

解决方案：

如果试图将一个图元粘贴到一个不包含适当主体的位置上，则将看到此消息。单击“取消”可删除该警告信息。在功能区上单击“编辑粘贴的图元”。在“编辑粘贴内容”模式下，将复制的图元放置到其适当的主体上。单击“完成”以完成粘贴过程。

提示：“对齐粘贴”工具不提供“编辑粘贴的图元”按钮。如果出现该消息，可执行取消操作，并改用“粘贴”工具。

四、不能粘贴所选内容

当您尝试将图元或剪贴板内容粘贴到不受支持的视图时就会出现此问题。

以下是粘贴操作受限情况的示例：

将模型图元(如墙)粘贴到绘图视图或图例视图中

将标记从一个视图粘贴到另一个视图

将视图参照粘贴到另一个视图

从模型将图元粘贴到族中

错误：

解决方案：

尝试粘贴到另一个视图(如平面视图、天花板投影平面视图或三维视图)。另一种方法是创建一个新图元，而不是粘贴已复制到剪贴板的图元。

    立面展开图是将方向不同的两个以上的二维立面表现在一张二维图上，在施工图中，通常使用立面展开图的方式来表达建筑不同立面上各构件之间的关系。

    比如，转角窗有三个方向的窗户，但是为了清楚的反映它们之间的关系，需要把它们连续画在同一个立面图上，这就是转角窗的展开立面图。

    对于一些形状不规则的建筑，比如局部是倾斜的建筑，立面图应按正投影法绘制立面展开图。但是Revit无法直接生成立面展开图，也无法像CAD一样快速地拼出一个立面展开图，所以需要在Revit中进行一些特殊处理。接下来以某建筑为例，介绍一下如何使用Revit生成立面展开图：

    1）首先，在平面图里绘制一条与建筑倾斜部分平行的参照平面，并对该参照平面进行命名。

    2）选择视图选项卡下创建面板里的框架立面命令，拾取刚刚绘制的参照平面a，生成立面1-a。（如果之前未对参照平面a进行命名，则框架立面无法对其进行拾取。）

    3）然后在水平墙体和倾斜墙体的交点处绘制一条与参照平面a垂直的参照平面b，用来之后在立面图里控制展开立面的边界。

    4）拖拽拖动柄调整立面深度。

    5）进入刚刚生成的立面1-a，使用编辑裁剪命令编辑裁剪框的轮廓。

    6）使用对齐命令将裁剪框轮廓线对齐到绘制的参照平面b上，单击完成。

    7）整理生成的立面图的标高轴网，隐藏参照平面和裁剪框。

    立面图1-a

    8）使用同样的方法生成中间部分的立面图2-a和右半部分的立面图3-a。

    立面图2-a

    立面图3-a

    9)将三个立面图放到同一张图纸里，就生成了最终的立面展开图。（立面图2-a的标高要全部隐藏，立面图3-a的标高只显示左边的标头。）

    立面展开图

    -THEEND-

用于标识 Revit 对象的多数术语是常用的业界标准术语。 但部分术语是 Revit 的特有术语，理解这些术语对于理解本软件至关重要。

• 阻尼器：用于控制流量的体积。

• 数据配电盘：用于连接设备和如下类别的连接件：系统类型数据、电话、安全、火警、护理呼叫、控制和通讯。

• 风管安装设备：烟雾探测器、蒸气生成器

• 弯头：弯曲的或弯头类型管件

• 进口：流体进入系统的点：百叶窗、护栏、炉栅

• 设备：常规设备

• 出口：流体离开系统的点

• 风扇和系统干扰：AHU、共线风扇

• 罩（暖气罩）：厨房、实验室或其他排气罩

• 连接：3 个或多个管段（T 形三通、四通、Y 形三通）的交点。

• 接线盒：配线管理装置，使用配线管理装置时，通常绘制通过装置的配线。 如图所示，自动生成的配线分支则通过接线盒。



• 标准：诸如插座、火警构件和照明设备等装置。

• 遮蔽：引起压降的对象，例如共线过滤器

• 面板：用于连接装置/设备和“系统类型”值为“电力”的连接件，并用于生成分支线路类型明细表。

• 开关板：用于连接装置/设备和“系统类型”值为“电力”的连接件，以及用于生成分支线路类型明细表。

• 变压器：用于互相连接电压不同的面板和/或开关板。

• 过渡件：形状或大小的改变

• 未定义：没有特定的功能

• 阀：阀和相似的附件

    文章来源：科度BIM  图/文：丹丹

    巧用过滤器—快速选择构件类别

    除了【可见性/图形替换】中创建过滤器，也可以使用“临时过滤器”及“选择过滤器”，“临时过滤器”的使用及创建时最方便，能快速过滤我们所选择的构件，它主要用于对构件类别的临时审查及修改，下面讲解该功能的使用方法：

    同样用结构基础举例，我们利用“临时过滤器”能够快速选中“结构梁”；那么，现在只需框选整个模型，如图1所示：

    图1

    框选完成后，启动功能区右上方的【过滤器】，如图2所示：

    图2

    弹出“过滤器”对话框，如图3所示：

    图3

    只保留我们所需构件类别，在这里只需勾选结构框架，点击确定之后，如图4所示：

    图4

    它针对“梁”构件类别创建完成后，我们可以对构件的材质、标高进行修改。

    免费Revit教学视频。

铁艺栏杆组合

精美雕花

罗马柱

欧式壁炉

    幕墙系统是一种构件，由嵌板，幕墙网格和竖梃组成。通过选择线或者图元面，可以创建幕墙系统。在创建幕墙系统之后，可以使用相同的方法添加幕墙网格和竖梃。

    1.建筑-墙-幕墙。

    2.点击“编辑类型”按钮，弹出“类型属性”对话框。

    3.点击“复制”按钮，弹出“名称”对话框，填写“车站幕墙”。

    4.设置“垂直网格”和“水平网格”的参数值。

    5.建筑-竖梃-矩形竖梃（50mm×150mm）

    选择“全部网格线“即可。

    免费Revit教学视频。

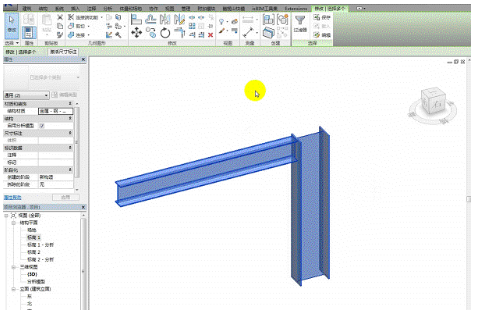

也许刚刚接触Revit的朋友还不清楚，Revit结构之间的扣减关系，下面就为大家介绍一下。

在使用Revit建模得过程中，需要涉及到很多扣减关系，例如板和梁相交时，板会自动扣减梁，如若后期需要算量的时候，可能会与算量的扣减规则相冲突。接下来，教大家，如何使用Revit建模的过程中解决这一问题。

1、自动扣减条件

Revit中，架构的柱、梁、墙、板有时会自动扣减，而有时不会。自动扣减的条件有两种：

①系统族构件。系统族构件必须具有结构属性。结构属性在构件属性栏勾选。

②可载入族。可载入族中(框架梁、结构柱等)在编辑族的过程中“用于模型行为的材质”属性必须选择混凝土。

2、自动剪切规律

Revit默认的扣减关系是，板减柱减梁。但是这个规则跟计价规范的规则冲突。

这时候需要将结构构件切换正确的连接顺序，使结构构件的扣减规则符合规范的扣减规则。

意义：正确的扣减关系是深化模型的前提条件，需要在建立模型的过程中引起重视。通过学习上述文章，可以了解到Revit中扣减规则，并通过使用Revit中“切换链接顺序”命令，解决Revit扣减规则和算量扣减规则相冲突的问题，合理运用。

在Revit建模过程中，需要在模型中放置设备，例如风机，可以分为吊装式和落地式的，两者的区别在在于有无底座，这时就可以通过控制族中部分构件的显示情况来满足要求。

1、找到需要修改的族，双击进入族编辑，如图所示。

2、点击“族类型”，通过命名不同来区分构件添件的可见性参数，如图所示。

3、点击“确定”，选择需要控制显隐性的构件，在图形的可见中关联添加对应的可见性参数，如图所示。

4、载入到项目中，即可在族的编辑类型中找到相应的构件名称取消勾选，即可隐藏相应构件。

    方法/步骤

    1、用revit软件打开用机械样板制作的项目文件，要为其创建布局的系统构件所在的楼板平面。

    2、在项目浏览器中，展开“视图(全部)”“楼板平面”，然后双击要放置设备的视图。

    3、单击“系统”选项卡“电气”面板“电气设备”。

    4、在“类型选择器”中，选择一种构件类型，如果没有要放置的模型构建，可通过“载入族”载入模型文件；

    5、在功能区上，确认选择了“在放置时进行标记”，以自动标记设备；

    6、要包括标记引线，请在选项栏上选择“引线”并指定长度；

    7、将光标移至绘图区域上单击放置电气设备。

    文章来源：BIM情报局

    亲爱的小伙伴们，在我们的日常工作中，我们BIM技术人员，在做BIM的机电优化时，经常会做管综优化。而做管综优化时我们会将机电模型链接进土建模型中，建筑模型经常会遮挡住机电管线，而大家对于这个解决这个问题的方法也各不相同。

    今天我们就共同探讨下这个问题吧，希望可以提高大家管综优化的质量及速度。

    1.首先打开一个机电综合项目，观察到的是土建模型把大部分机电管线遮挡住了。

    2.我们可以打开视图样板，找到V/G替换模型，点击编辑，打开可见性/图形替换。没有设置视图样板的项目直接点击可见性/图形替换或使用快捷键打开就可以了（可见性/图形替换快捷键：vv）。

    3.我们在模型类别中找到墙，设置透明度40-80%，颜色可以根据自己的喜好选择，这块我选择绿色（在这里我就不全部设置了，大家可以根据构件的类型继续设置其他的构件的透明度及颜色）。

    4.小提示：如果部分建筑或结构构件对自己做管综没有帮助，还阻挡视线，可以取消显示（去掉√）。

    5.最后，我们点击应用，确定，这样我们就可以看到建筑里面的机电部分了。

  培训网校课程目录

  零基础培训教程

  项目实战训练营

在建模过程中，有些构件需要定义光源，那么怎么给图元添加光源呢？下面以带光源的灯为例进行讲解。

1、新建公制常规模型，打开前立面制作。用“旋转”命令绘制灯罩，如图所示。

2、在用旋转工具制作一个灯泡接口，如图所示。

3、接下来还是用旋转工具制作灯泡，并为灯泡添加材质为白色，如图所示。

4、下面为这个灯添加光源。

首先为这个族设置族类别，打开“族类别和族参数”选项卡，在族类别下拉列表中“照明设备”，然后在族参数下拉列表的“光源”后面打√，点击确定，如图所示。

5、选择光源，在属性菜单下“光域”在拉列表中“光源定义”里，对光源进行编辑，如图所示。

这里可以对光源的角度进行编辑，如图所示。

意义：通过学习此篇文章，学会了如何给构件添加合适的光源，多用于渲染效果的查看，使得模型渲染效果更佳。

    标签：Revit放样Revit路径绘制构件截面轮廓剖面轮廓Revit放样是什么

    今天我们来看一下有关放样的一个族，什么是放样呢？

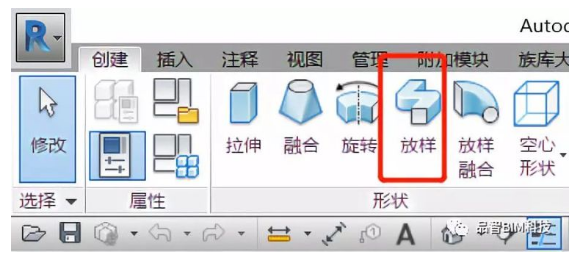

    在Revit中我们需要创建一个等截面的线性模型，我们就可以使用放样这个功能，放样主要分为两步操作，一绘制放样的路径，二绘制构件截面轮廓让然我们还可以理解为剖面轮廓。

    路径的绘制大提分两种：绘制路径、拾取路径

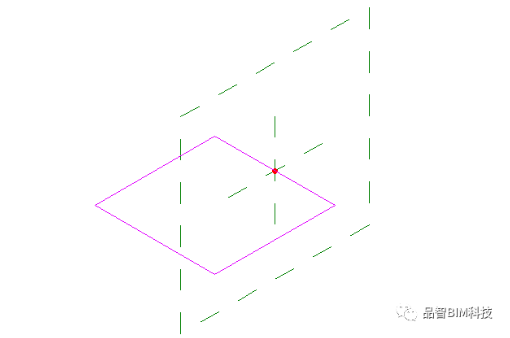

    路径的绘制：我们只能在二维视图中绘制，也就是大家所了解的平面视图和立面视图，包括咱们自己定义的参照平面。

    拾取路径：是通过拾取已有构件的边生成路径，拾取路径可以拾取空间路径，也就是说路径的线条可以存在于三个不同的面。

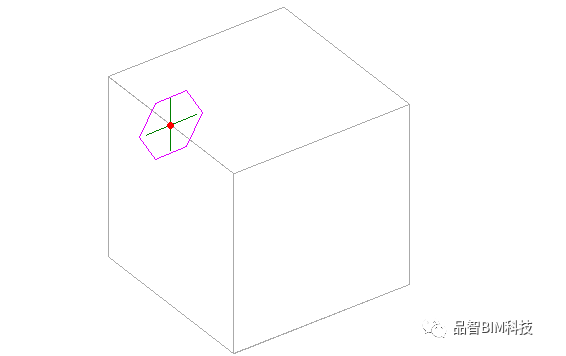

    这就是一个三维空间的路径

    轮廓确定的方法也分为两种：编辑轮廓（绘制轮廓边线）载入轮廓。

    编辑轮廓：选择编辑轮廓后可以自由绘制构件截面轮廓线。

    完成后如下图，这就是一个通过编辑轮廓绘制的三维模型。

    载入轮廓：载入轮廓就是将已有的或者新建的轮廓族载入到软件中放样实现三维建模的方法。

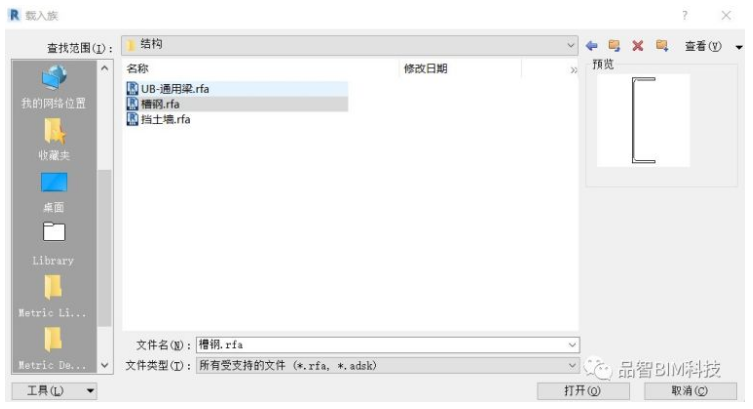

    下图是选择了一个槽钢轮廓

    完成后就是下图

    载入轮廓的方式定义三维模型需要我们提前做好放样构件的截面轮廓族才可以使用这个功能，这就当我们后边要给大家讲的嵌套族。

    放样其实在我们实际建模当中可以定义很多构件，例如：室外的散水、泛水、压顶、腰线、窗框窗套等，凡是线性的等截面构件都可以用放样这个功能。

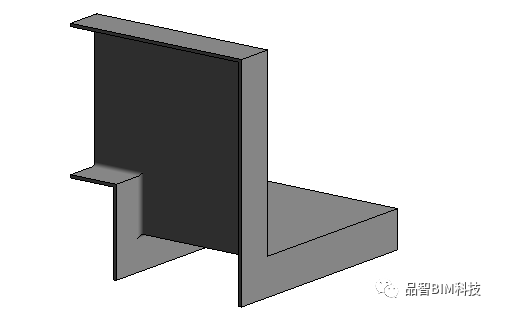

    下面是一个使用放样功能定义的柱顶的装饰条看看你会不会做。

    来源：品智BIM科技

    文章来源：橄榄山软件

    很多BIMer在进行幕墙的绘制中，总会面临一个比较让人头疼的事情，那就是面对如此多的幕墙嵌板，我们该如何为其进行快速的编号和进行编号标记呢，下面小编就来教大家如何一分钟快速完成幕墙嵌板的编号和标记。

    首先呢，小编准备了一个模型，它长的是下面这个样子的

    可以看到，在当前的模型中，有很多幕墙，而且每个幕墙中呢也有很多嵌板。

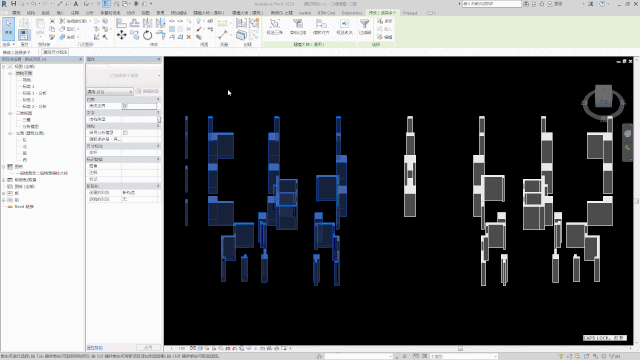

    我们可以使用橄榄山快模软件中的批量编号工具，来为幕墙嵌板进行快速的批量编号。

    在橄榄山快模软件中的【模型深化】选项卡中选择【批量编号】工具，单击后我们可以在Revit中的状态栏来查看相应的命令提示，来帮助我们完成命令的执行。可以看到，该命令会提示我们选择模型中的某一构件类型来进行编号。

    通过配合使用TAB键来选择模型中的任意幕墙嵌板。

    选择完成后会弹出一个批量编号的对话框

    当我们选择完任意幕墙嵌板之后，软件已经显示了我们所选择的对象类别，在对象类别下面，允许我们选择将编号参数添加到标记或者注释参数当中（这里会根据选择的构件不同，显示不同的选项，比如说如果我选择了墙体，那么这里还会显示备注选项，其他构件类似），这里我选择了注释。

    编号原则。在这个选项下允许我们为添加的编号进行命名，可以添加前缀，序号以及后缀。我这里为了做演示呢，选择前缀名为嵌板，序号默认，未添加后缀。

    序号前补零位数指的是使用几位数来进行编号的表示。

    排序原则。我们可以选择按照对象创建的先后次序来进行编号的排序，也可以按照模型中的实例位置坐标次序进行排序，可以对坐标的排序原则进行设置（先按照、再按照、最后按照）。

    当编号重复的时候我们可以选择顺延，或者向后加号。

    设置完上面的几个选项后，单击确定，然后对我们所要进行编号的幕墙嵌板进行框选，选择完成后在选项栏中选择完成，即可完成对模型中幕墙嵌板的批量编号。

    我们可以选择任意嵌板进行查看下。

    这样我们就可以快速的完成所有嵌板的编号工作了，下面只剩下为幕墙嵌板进行标记了，我们可以创建这样的一个嵌板标记族进行标记即可。

    新建族，选择公制常规标记。

    在族类别和族参数中选择幕墙嵌板标记。

    单击确定后，继续为我们的族添加标签，在标签中添加“注释”参数，如下图所示。

    进行位置和字体设置后，载入到当前项目中。

    然后就可以直接在我们的平面或者立面中进行幕墙嵌板的标记了。

    当然我们也可以使用全部标记工具。

    首先配合使用过滤器选择全部的幕墙嵌板。

    选择【注释】选项卡中，【标记】工具面板中的【全部标记】工具

    选择仅当前视图中的所选对象，类别选择幕墙嵌板标记，单击应用-确定即可。

    是不是很方便快捷呢。此外，这个自动编号工具能对Revit的任何类别的构件进行批量编号，比如车位、门窗、房间、以及所有主体构件等。可以使用上述的标记方法实现对他们进行批量自动编号和标记。如此强大的功能，快快GET√起来吧~

通过指定起点和半径创建螺旋梯段构件。

您可以使用“全台阶螺旋”梯段工具来创建大于 360 度的螺旋梯段。

• 创建此梯段时包括连接底部和顶部标高的全数台阶。

• 默认情况下，按逆时针方向创建螺旋梯段。

• 使用“翻转”工具可在楼梯编辑模式中更改方向（如有需要）。

创建全台阶螺旋梯段

1. 选择“全台阶螺旋”梯段构件工具，然后指定初始选项和属性。 请参见选择梯段构件工具并指定选项。

2. 在绘图区域中，单击以指定螺旋梯段的中心点。

3. 移动光标以指定梯段的半径。

   在绘制时，工具提示将指示梯段边界和达到目标标高所需的完整台阶数。 默认情况下，按逆时针方向创建梯段。

4. 单击以完成梯段。

5. （可选）在快速访问工具栏上，单击 （默认三维视图），在退出楼梯编辑模式之前以三维形式查看梯段。

6. （可选）在“工具”面板上，单击 （翻转）可将楼梯的旋转方向从逆时针更改为顺时针。

7. 在“模式”面板上，单击 （完成编辑模式）。



Breijn B.V.公司:完美搭档

Breijn公司利用欧特克BIM解决方案进行铁路桥梁重建项目中的设计和施工模拟工作

灵厄河(Linge river)桥梁水位渲染图。图片由 Breijn B.V.公司提供。

对现有状况建模Breijn公司使用AutoCAD® Civil 3D®软件，充分利用软件提供的现有地理信息系统、铁路路线和勘测数据。设计人员导入这些数据，创建现有土木工事和铁路路线模型。Otter说，““我们利用地理数据准确确定地下水位，能够更好地分析和计算建造桥墩所需水下混凝土的数量。”

下一步是将现有地形数据导入Autodesk® Revit® Structure软件，实现现有桥梁和桥基的精确建模，进而创建一个基础设施现状模型。Molenbroek说，“现有桥梁在拆除前将维持现状，我们必须围绕现有桥梁进行施工。因此，我们的设计要反映现有结构件和铁轨的精确位置，这一点很关键。”


设计协调Breijn参考基础设施模型开始设计新的桥梁。设计团队利用Revit Structure设计新的桥基和结构件，并用Civil 3D软件模拟新路线和坡度。Otter说，“BIM在这个综合设计项目中至关重要。由于我们能在无缝环境中整合和可视化桥梁、铁路、土木工程，我们在早期就能检查设计的可行性和可施工性。”

Breijn还利用Autodesk® Navisworks® Manage软件整合现存模型和未来设计模型，进行碰撞检查。Otter说，“我们在整个设计过程中利用Autodesk® Navisworks® Manage软件来帮助发现和解决设计冲突。这对检查新桥墩顶部与现有桥面底部之间的间隙尤为重要。”

施工模拟桥梁建造最后阶段，铁路服务将中断90个小时，在此期间将拆除现有桥面，在桥梁立柱上放置新的混凝土桥面。设计团队利用Navisworks Manage软件将施工进度计划集成到模型中，用以计划和模拟现有结构件拆除及新构件施工的情况。“例如，我们在运行90小时关键时段的四维模拟时，发现仍有一些旧的桥梁部件挂在桥上，有些拆除工作我们忘记安排在计划中了。幸好我们及时发现并解决了此类问题，没有因此影响施工。”Molenbroek回忆道。


成效Breijn公司的创新桥梁立柱设计给ProRail公司留下了深刻印象，他们随即与Heijmans公司签订了价值870万美元的设计和施工合同。目前桥梁正在建造之中，设计团队正满怀信心期待着最后90个小时的到来。Molenbroek说，“设计是我们的核心业务。欧特克BIM解决方案帮助我们创造高质量、可执行性强的设计。BIM解决方案与我们组成完美搭档。”

螺旋坡道作为比较复杂的一项设计构建，一直是让人感到头疼的，今天我们介绍一下在Revit中较为复杂的螺旋坡道做法，这种异形构件在我们的项目中经常会遇到，但Revit的几种基本构件的绘制方法都无法直接创建。

1.创建内建模型：

首先在功能栏构件中找到“内建模型”

选择楼板(或者你想要作为坡道的类别，这里只影响归类)

定义构件名称

2.创建放样融合：

使用“放样融合”功能，创建螺旋坡道的形状

然后开始“绘制路径”

使用“圆形-端点弧”绘制就可以了

我们绘制一个8米内径的1/4弧

接下来依次绘制2个楼板截面的轮廓，注意2个轮廓应绘制在不同标高上面，这样才能达到弧形的效果

在对应视图下打开轮廓

选择矩形绘制

同样的方法，在西侧的视图上创建轮廓2

注意：此时应在标高2上创建

点击完成以后螺旋坡道就创建成功了

3.阵列复制：

创建完坡道以后，我们并不能直接移动或复制到其他标高上

因为放样融合的标高是受约束的

但是可以通过阵列的方式来创建

选择复制的位置，并输入相应的阵列数量即可

    文章来源：Revit自行车

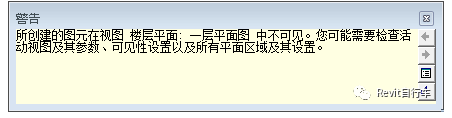

    Revit一开始接触的时候，经常遇到绘制图形提示不可见，又或者三维模型中存在的构件，在对应标高的平面视图找不到。这次，我们就一次性把这些“小妖怪”一网打尽。

    01、平面视图中视图范围设置不正确

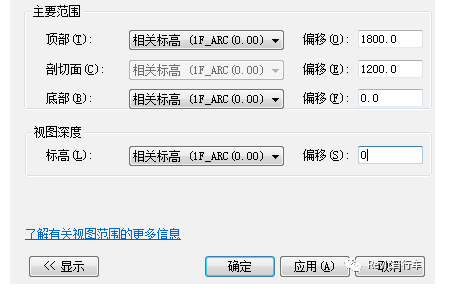

    建筑结构模型常见的视图平面有两种，建筑平面图和结构平面图，前者基于底部向上剖切，后者基于顶部向下剖切，视图范围可以共有四个参数，根据具体情况微调。（以下顶部①，剖切面②，底部③，视图深度④）

    图片来源软件F1，侵删

    建筑平面图、墙柱平面图推荐设置

    结构梁、板平面图推荐设置

    02、临时隐藏图

    在浏览模型时，遇到复杂区域，可以暂时性地隐藏部分图形，便于浏览、观察模型。

    临时隐藏图形（快捷键HH），重设临时隐藏/隔离（快捷键HR）

    注

    若是临时隐藏，视图界面左上角会有“临时隐藏/隔离”的红色字样，且重新打开模型，会恢复显示。

    03、隐藏和恢复隐藏

    不同于第二点的“临时性”，隐藏图形，即使重新打开软件也是隐藏状态。但值得注意的是，隐藏效果只针对当前视图，不同视图之间并不影响。（如：在建筑平面图中隐藏门窗，在三维视图门窗可见）

    隐藏（快捷键EH），显示隐藏的图元（快捷键RH），（选中）取消隐藏（快捷键EU）

    04、剖面框和裁剪框

    这个可以这么理解，在这个范围内的图形可见，在范围外的图形不可见。

    05、规程影响可见

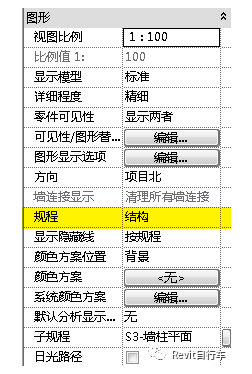

    这一点似乎只针对墙构件，Revit区分了建筑墙和结构墙，图形上二者没有什么区别，但是使用结构墙布置，属性栏默认勾选“结构”属性。那么没有勾选“结构”的墙体在规程=“结构”的情况下不可见。

    Revit区分建筑墙和结构墙

    结构墙则默认勾选

    规程为结构

    补

    布置当前层墙体、或者是结构柱时候，默认是按“深度”放置，建议注意，并改成“高度”。

    06、可见性/图形替换

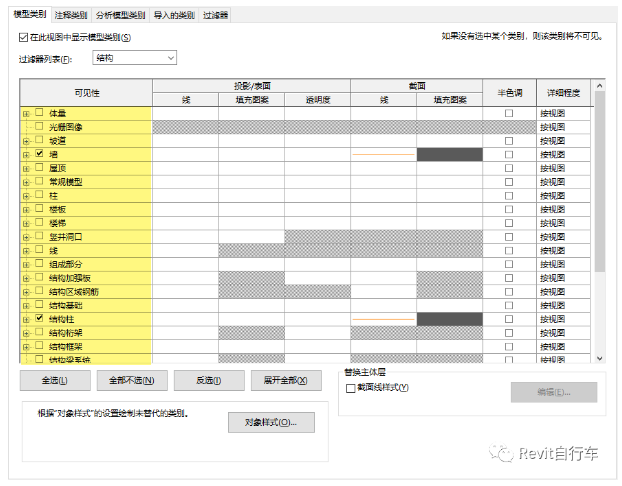

    Revit对每一类构件做好归类，相当于AutoCAD内的layer图层系统。这是墙柱定位图的“可见性/图形替换”菜单，勾选“墙”和“结构柱”，那么对应的视图不会显示除此之外的构件，比如梁构件（结构框架）和楼板结构。

    07、设计选项

    关于设计选项我也在想这个点放在这里合不合适，经过琢磨之后，确实这个功能也会影响图形的可见性。简单举个例子，屋面想做一个遮雨棚架，有不同选择方案，我可以在“设计选项”中建模，然后对比。这个功能更多用于方案推敲，如外立面造型方案，对于大型项目的外立面选型，也能够起到一个很好的作用效果。

    屋面棚架方案对比，玻璃顶VS膜屋顶

    在进行建筑专业的翻模操作时，很多小伙伴都有过这样的经历，建筑图纸中通常都会表达剪力墙，并且不同的图纸中表达的方式并不相同。

    有一些图纸中的普通建筑墙与剪力墙共用图层

    有一些图纸中剪力墙是以块的形式进行表达

    还有一些图纸中剪力墙与建筑墙是分开图层，但图层线重叠

    不同的表达方式都会带来一些不一样的问题，例如，当普通墙体与剪力墙共用图层时，由于存在很多普通墙线与剪力墙线共线或者重合的情况，导致翻出来的墙体中很多重合或者错误墙体；当剪力墙以块的形式进行表达时，需要先将图块进行炸开在拾取，这样也会导致部分墙体缺失（根据炸开后的图层情况而定）。那么我们该如何将正确的表达图纸中的剪力墙呢，小编的建议是建筑专业翻建筑构件，结构专业翻结构构件，也就是说在结构专业（利用结构图纸）中进行剪力墙的翻模，这样不仅能避免因为图层问题导致的模型重叠或者缺失问题，同时还能将剪力墙中的信息表达完整（暗柱，结构墙），下面我们来看下具体的操作。

    下图是某项目的剪力墙施工图

    下面利用结构专业的提取工具为当前图纸进行操作。

    在Revit中进行自动建模

    适当放大查看

    由于CAD中墙线与柱线重合

    导致柱子与墙体重合

    这里继续使用【一键扣减】工具来扣减掉重叠部分

    使用【万能刷】工具批量为异形柱（转角柱）赋予材质

    （这里需要提前为任意一个异形柱赋予材质）

    切换到三维视图查看一下

    查看构件信息

    这样我们就完成了对剪力墙的绘制

    其余建筑墙体可以直接在建筑图中进行翻模

    （由于建筑图纸中的墙线一定是与剪力墙重叠的，所以会导致翻出的建筑墙与结构墙重叠，橄榄山将在新版本的【一键扣减】工具中加入“结构墙扣减建筑墙”，保证建筑墙体与结构墙体之间的正确表达，这样就可以完美的绘制各种墙体了）

    含有多种材质的构件族，载入项目后仍可以修改材质的方法：

    简单示例：下面螺帽和螺杆添加材质：

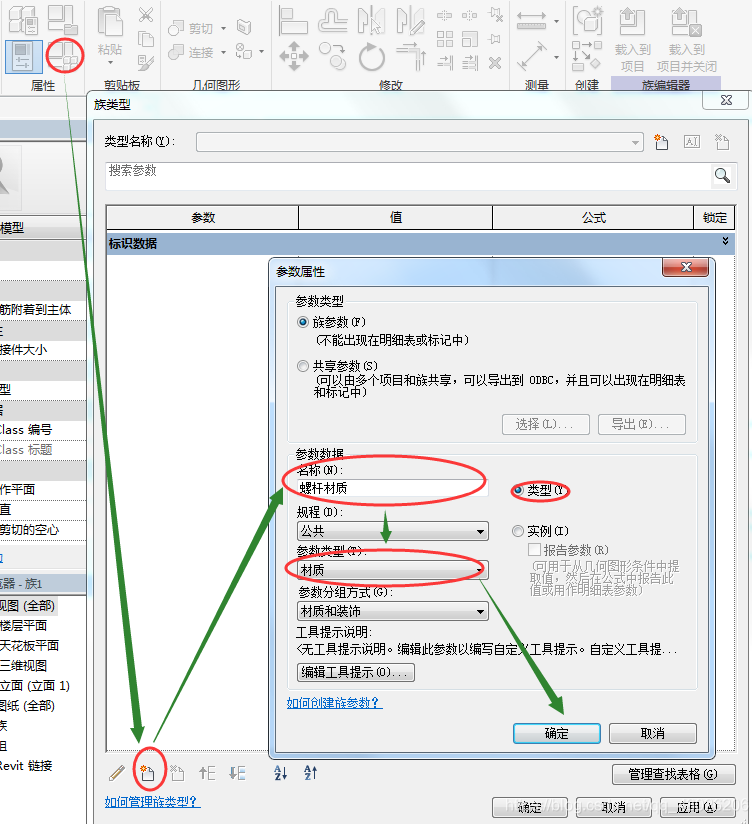

    1）建好族后：添加材质参数

    2）设置材质值

    3）同样的方法，添加第二中材质及对应值

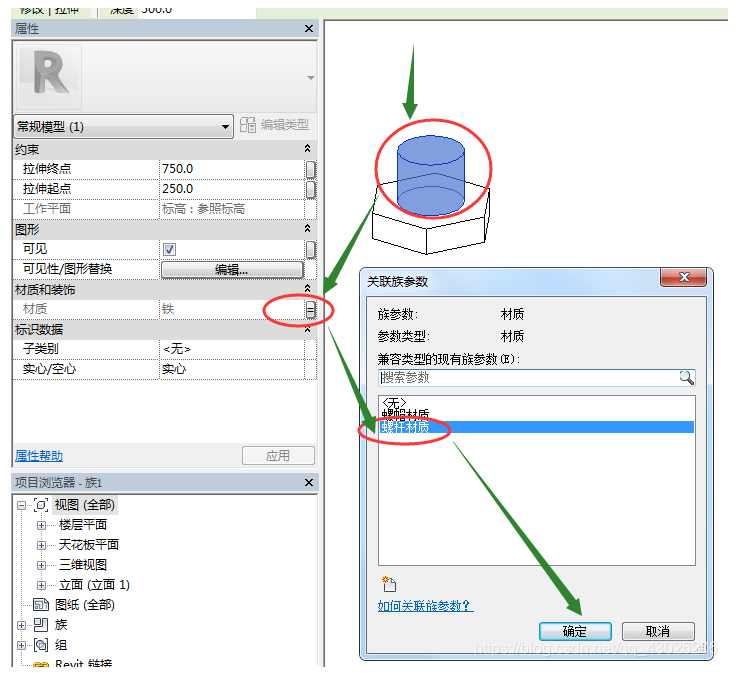

    4）材质关联

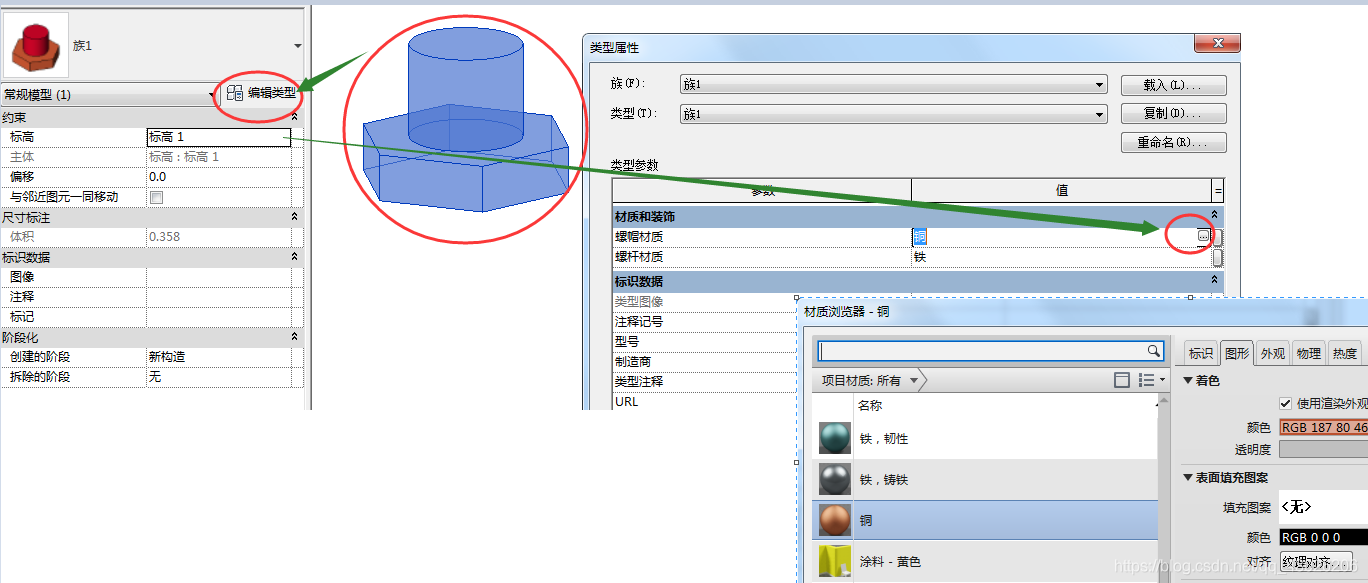

    点击模型添加材质的部分–>左侧属性栏（材质）–>关联材质

    5）将族载入项目后，可以通过编辑类型修改材质（点击族实例–>编辑类型–>点击右侧…即可修改对应部分的材质）

    仅为了容易区别，如有不同见解，请多多指教

    配筋图显示了特定结构或构件中所有加强元素的位置。具体的混凝土施工图绘制方法多种多样，而且不同国家甚至不同设计公司都有各自的绘图风格。

    Revit中的钢筋带有可以通过预定义的、用于读取钢筋设置的标签（族）来读取内容的特性，Revit能够自动对其进行标记，您也可以手动标记。

    多钢筋的标注显著改善了钢筋详图设计的流程。多钢筋的标注使您可以通过一条注释对多根钢筋和钢筋设置进行标记。

    您可以通过这些多钢筋的标注，标记某一项钢筋设置中的每根包含以制造和建设所的详细注释的钢筋，由于这项功能，图纸的绘制生成变得顺利很多，生产率也能大幅提高。

    如果您想在Revit中使用这项功能，您需要进入Annotate（标注）选项卡->标记面板，在Multi-Rebar（多钢筋）下，您可以发现如下两个工具：

    AlignedMulti-RebarAnnotation（对齐的多钢筋标注）

    LinearMulti-RebarAnnotation（线型多钢筋标注）

    一旦运行其中某个工具，您只需选择钢筋设置或者个别钢筋，就可以对它们进行单一化标注。像别的选项卡一样，您也可以修改多根钢筋的标注。

    多根钢筋标注族属于Revit的系统族。在TypeProperties（类型属性）中，您可以找到易于配置和调整的标记族和尺寸风格。

    （文章来源：http://blogs.autodesk.com/bim-and-beam/2017/06/08/multi-rebar-annotation-revit/）

    在使用Revit时，点击某一构件便会出现临时尺寸标注，有时临时尺寸标注文字过小，我们应该如何调整它的大小呢？

    1、点击页面“R”图标，选择“选项”。

    2、在选项页面中选择图形，可以看到“临时尺寸标注文字外观”，对其大小进行调整即可。

    3、调整完成。

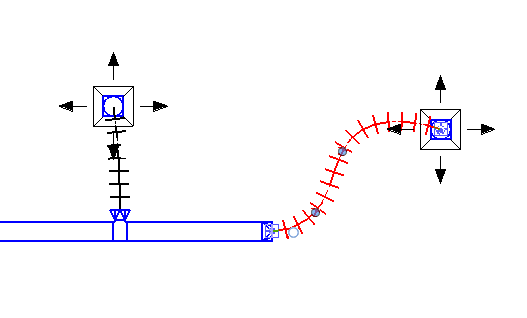

1. 打开要添加软风管的风管系统所属的视图。

2. （软风管）。

   注： 也可以在风管端点连接件上单击鼠标右键，然后使用上下文菜单中的“绘制软风管”选项。 请参见将软风管连接到现有风管系统。

   有些构件具有多个连接件，这些连接件以叠层方式显示。 在叠层的连接件绘制软风管时，将显示“选择连接件”对话框，通过该对话框可以指定要使用的连接件。

3. 在“类型选择器”中，选择与新风管要连入的管网相匹配的风管类型。

4. 在功能区上，选择放置选项。

5. 在选项栏上，指定布局选项，然后单击“应用”。

6. 在功能区上，确认已选中“在放置时进行标记”，以自动标记风管。 然后在选项栏上指定下列标记选项：

   目标	操作
   修改标记方向	选择“水平”或“垂直”。
   载入其他标记	单击“标记”。
   在标记与风管之间包含引线	选择“引线”。
   修改引线的默认长度	在“引线”复选框右侧的文本框中输入值。

7. 在绘图区域中，单击软风管的起点。

   在连接到现有风管时，可以单击机械设备或风道末端上的连接件，也可以单击现有管网的中心线，以指定风管的起点或终点。

   有些构件具有多个连接件，这些连接件以叠层方式显示。 在叠层的连接件绘制软风管时，将显示“选择连接件”对话框，通过该对话框可以指定要使用的连接件。

8. 沿着您希望软风管经过的路径拖曳风管预览的端点。

9. 单击风管弯曲所在位置的各个点。

   单击软风管中的弯曲位置即可放置可用于重建软风管形状的顶点。 也可以使用软风管关联菜单中的选项来插入和删除顶点。

10. 单击风道末端、风管管段或机械设备上的连接件，以指定软风管的端点。



    过渡件和 T 形三通会自动添加到风管系统中，以便于连接软风管。

    圆形风管图元（刚性和柔体）在隐藏线视图中使用中心线显示。 对于风管管件，可以通过编辑族，添加模型线，然后将其子类别设置为中心线来替换默认中心线。

    椭圆形和矩形风管图元不在隐藏线视图中使用中心线显示。

    默认情况下，在美式样板中会禁用中心线。

    来源丨益埃毕杯2016年全国大学生Revit作品大赛技术支持组

    在Revit中使用干扰线自由控制自适应构件模型，例如下图所示

    1.首先打开公制体量族，复制多个参照平面，然后任意画几根模型线，将模型线以交点的方式选取参照平面来分割，类似下图

    2.根据自己需求绘制干扰线

    3.绘制构件

    首先新建一个自适应常规模型族，绘制4个自适应点（这里是要与绘制的模型线数量相同的），用参照线使其连接

    设置好参照平面，绘制自己需要的构件模型

    例如：

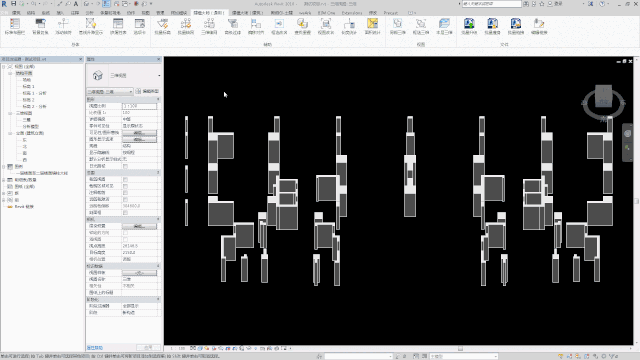

    载入到公制体量中，利用重复命令，生成形体，如下图所示

使用此方法放置空间后，该空间的体积将被约束在底部标高与屋顶上方的标高之间。在放置阁楼的空间时，使用该主题。

在项目浏览器中，打开包含阁楼区域的楼板平面视图。接下来，创建剖面视图，以在放置空间时对其进行验证。

创建剖面视图

1. 可以使用现有的剖面视图，但要确保剖面线与放置空间的区域相交。在下面示例中，只需要一个剖面视图，因为每个标高都包含了一个空间。您可能需要其他剖面视图，具体取决于设计的复杂度。

   如图所示，将剖面放置在楼板平面中，使剖面线与放置空间的区域相交。



2. 双击该剖面以将其打开。

创建屋顶之上的标高

如果要使用位于屋顶之上的现有标高，可以跳过这一部分。

1. （标高）。

2. 在屋顶之上添加标高。



3. 单击“修改”。

激活空间可见性

1. （平铺视图）。

2. 单击剖面视图以使其成为活动视图。

3. 在“可见性/图形”对话框的“模型类别”选项卡上，向下滚动到“空间”。

4. 展开“空间”，选择“内部”和“参照”（如果要显示参照十字光标），然后单击“确定”。

5. 重复上述操作使空间在楼板平面视图中可见。

放置空间

1. （空间）。

   在选项栏上执行下列操作：

• 指定标高屋顶之上的标高作为“上限”。

• 这两个选项指定了空间的垂直长度或高度。

  “面积和体积计算”对话框上。

• 在“空间”框中，确认选中“新建”（如果放置新空间），或者从列表中选择并放置取消放置的空间。

根据需要选择下列选项

• 在放置时进行标记：在放置空间的同时放置空间标记。

  默认选中该选项。 如果选中“在放置时进行标记”，则可从类型选择器中选择标记类型。

• 标记位置框：指定“水平”、“垂直”或“模型”作为空间标记位置。

  仅在选中“在放置时进行标记”的情况下才适用。

• 引线：为空间标记创建引线。

  仅在选中“在放置时进行标记”的情况下才适用。

• 显示边界图元：高亮显示建筑模型中的房间边界图元，以便于识别。

2. 在楼板平面视图中，将光标移到建筑模型的某个区域上，然后单击以放置空间。

   单击“修改”。

3. 选择空间。

4. 在“属性”选项板的“能量分析”下，执行下列操作之一：

• 如果要占用空间，请选择“占用空间”。

• 如果不占用空间，请清除“占用空间”。

5. 单击“确定”。

   在剖面视图中，确认代表空间体积的着色区域被约束在底部标高与屋顶之间，并且不存在未着色区域（因空洞或竖井等引起）。 这样，可更准确地计算体积。



6. 如果未将空间约束为指定范围，请在剖面视图中确认空间的上限被指定为屋顶之上的标高，如有必要，请重新垂直定义空间。

   还必须解决所有未着色区域。

    插入地下一层门

    打开“-1F”视图，单击选项卡“常用”—“门”—选择“装饰木门-M0921”类型—选项栏上选择“在放置时进行标记”，以便对门进行自动标记

    将光标移动到3轴“普通砖-200mm“的墙上，此时会出现门与周围墙体距离的蓝色相对尺寸。这样可以通过相对尺寸大致捕捉门的位置。在平面视图中放置门之前，按空格键可以控制门的左右开启方向。在墙上合适位置单击鼠标左键以放置门，调整临时尺寸标注蓝色的控制点，拖动蓝色控制点规定到F轴“普通砖-200mm”墙的上边缘，修改尺寸值为“100”，得到“大头角”的距离

    “装饰木门-M0921”修改后的位置如图

    同理，在类型选择器中分别选择“卷帘门：JLM5422”、“装饰木门-M0921”、“装饰木门-M0821”、“YM1824-YM3267”、“移门:YM2124”门类型，按图所示位置插入到地下一层墙上

    放置地下一层的窗

    打开“-1F”视图，单击选项卡“常用”—“窗”命令。在类型选择器中分别选择“推拉窗C1206：C1206”、“固定窗0823：C0823”、“C3415”、“推拉窗0624：C0624”类型，在墙上单击将窗放置在合适位置

    窗编辑-定义窗台高

    窗台底高度不全一致，一次在插入窗后需要手动调整窗台高度。几个窗的底高度值为“C0624-250mm、C3415-900mm、C0823-400mm、C1206-1900mm。调整方法如下：方法一：选择“固定窗C0823：C0823”，右键“选择全部实例-在视图中可见”设置属性面板，修改底高度值为400。方法二：切换至立面视图，选择窗，移动临时尺寸界线，修改临时尺寸标注值。进入项目浏览器，鼠标单击“立面（建筑立面），双击“东立面”从而进入东立面视图。在东立面视图中选择“固定窗C0823:C0823”，移动临时尺寸控制点至“-1F“标高线，修改临时尺寸标注值为“400”后按“Enter”键确认修改。同样方法，编辑其他窗的底高度。编辑完成后的地下一层窗，保存文件

    创建地下一层楼板

    打开地下一层平面F1，单击选项卡“建筑”“楼板”命令，进入楼板绘制模式。选择“绘制”面板中“拾取墙”命令，在选项栏中设置偏移为：“-20”，移动光标到外墙外边线上，依次单击拾取外墙外边线自动创建楼板轮廓线，或者用Tab键全选外墙，拾取墙创建的轮廓线自动和墙体保持关联关系

    设置属性面板，选择楼板类型为“常规200mm”

    单击“完成绘制”命令创建地下一层楼板，弹出的对话框中选择“是”，楼板与墙相交的地方将自动剪切

    创建的地下一层楼板

    至此地下一层的构件都已经绘制完成

分区和空间是独立的构件，两者结合使用可以获得共同的效果。分区：由一个或多个空间组成，这些空间由用来维护共同环境(温度、湿度等)的设备所控制。 创建分区可定义有共同环境和设计需求的空间。可将未占用区域中的空间(例如，正压送风系统)添加到分区中。可将不同标高上的空间添加到同一分区中。您可以创建分区明细表并通过分区明细表来修改分区。

空间：包含有关空间所属区域的信息。该空间信息用于计算区域的体积以及帮助确定热负荷和冷负荷。 每个分区都包含分区信息，例如加热和制冷温度以及新风信息。Revit 在热负荷和冷负荷分析过程中同时使用分区和空间信息来确定建筑的能量需求。

MEP 项目始终至少有一个分区，即默认分区。空间最初放置在项目中时，会添加到默认分区中。 当您将某空间指定给所创建的分区时，该空间会从默认分区中删除。在使用链接模型时，所有分区(和空间)都必须在主体(本地)文件中。分区的阶段必须与添加到其中的空间的阶段相符。

将所有空间都指定给分区后，可以对分区进行各种处理，包括修改分区、移动分区、重命名分区、重新指定分区、为分区创建明细表、对分区应用颜色方案以及删除分区。 不能删除默认分区。分区属性收集来自空间的信息(例如加热和制冷温度设定点)，这些信息可以与空间属性相结合，用于进行热负荷和冷负荷分析以确定建筑的能量需求。未指定任何空间的分区属于无边界分区。

您可以在需要时随时创建分区，也可以先根据项目中各区域的环境需求来创建无边界分区，以后再添加空间。 根据设计需要、为形成消防分区或保留分区信息，可创建无边界分区。 无边界分区可以保留您指定的分区属性，可以根据设计需要在视图中移动(拖曳)。

只有无边界分区是可以移动的。将空间指定给(添加到)分区后，分区将以所指定的空间为边界，这时分区将不能移动。与空间不同，无边界分区不会捕捉有边界区域。但是，可以根据设计需要将无边界分区移动到有边界区域上。

    文章来源：华筑建筑科学研究院

    基于Revit的二次开发插件——Revit Extensions

    速博是Autodest官方插件，兼容性更好。可以做分析和配筋，单从这两点就值得学习一下，虽说目前Revit的剖切面配筋和速博插件配筋没有变通方法可以建出符合国内图集和规范的多跨梁变截面变顶高实体钢筋，但是结合施工做一些节点的话还是有一定价值的，下面推荐几个优秀的功能。

    ▲图7-1速博界面

    1“分析”

    速博为我们提供了多种分析方式，包括：桁架、框架、梁和楼板静态分析。我们可以通过选中需要分析的构件，之后运行静态分析，速博便会生成相应分析结果，非常方便工程师设计计算。

    ▲图7-2梁静态分析

    ▲图7-3梁静态分析结果

    2“钢筋”

    速博的配筋速度很快，通过设置参数，可快速在结构构件上生成钢筋，支持多种配筋方式，并且可以进行修改和删除。

    ▲图7-4支持配筋的方式

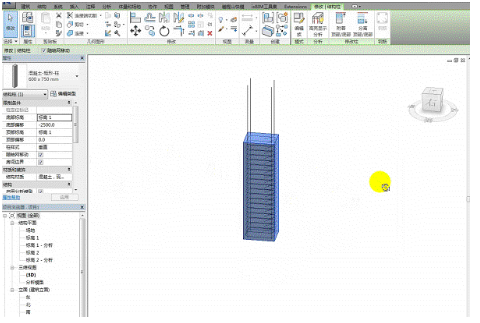

    ▲图7-5柱配筋操作

    ▲图7-6柱配筋对话框

    3“钢结构连接节点”

    此工具可生成钢结构连接节点，包括螺栓和螺母，均可通过参数进行设置。目前支持梁到柱的连接和柱基。

    ▲图7-7“钢结构连接节点”界面

    ▲图7-8“梁到柱连接”对话框

    ▲图7-9“梁到柱连接”操作

    文章来源：广筑BIM咨询

    幕墙被称作建筑的外衣，它不仅承载着建筑师对设计理念的表达，还要兼具遮风挡雨等基本功能。

    Revit软件中提供了幕墙绘制的功能，但因为幕墙种类形式多样，在遇到具体的项目类型时，仍会无从下手，在建模之前方法选对很重要，本期我们就来说说常规幕墙的创建方法。

    一、建筑幕墙的分类

    幕墙根据嵌板不同分为：玻璃幕墙、金属板幕墙（常用的嵌板面材有铝板、铝塑板、不锈钢板）、非金属板幕墙（常见的是石材幕墙）、组合幕墙（由不同材料的面板如玻璃、金属、石材等组成的建筑幕墙），根据嵌板类型及安装方式还可再进行详细分类。

    如下图所示：

    二、幕墙的创建方法

    项目开始前需要对幕墙的类型及特点进行分析，结合软件的相应功能，确定幕墙的创建方法，我总结了三种创建思路：

    1.用幕墙命令绘制；

    2.体量+幕墙系统；

    3.用族拼装。

    详细方法步骤及各自适用场景如下。

    （1）用幕墙命令绘制

    1）手动布局

    ①　打开墙命令，使用幕墙类型建模，是一块未经任何划分的玻璃幕墙；

    ②　通过建筑面板下幕墙网格进行手动的划分，控制网格间距；

    ③　幕墙嵌板的替换。

    适用场景：小面积、墙面垂直、网格分布无规律，多用于首层幕墙。

    2)自动布局

    ①　设置幕墙类型属性，自动划分网格。

    ②手动修改单根网格线或幕墙嵌板，方法：先解除锁定，再手动输入数据

    来调整网格间距，或替换嵌板。

    适用场景：幕墙面积小、墙面垂直、网格分布有规律。

    （2）体量+幕墙系统创建幕墙

    1）内建体量，创建实体；

    2）使用幕墙系统，拾取体量面生成幕墙。

    适用场景：幕墙是全面积单一行式幕墙（除边部外，幕墙样式较少）或大面积单一形式。

    （3）用族拼装创建幕墙

    1）采用公制窗、公制常规模型族样板文件创建构件族，主要包括

    ①　本工程所需要所有类型的铝合金窗族

    ②　铝板族

    ③　窗台及窗侧铝板收口族

    ④　窗间铝板装饰族

    ⑤　其他部位特殊构件族

    2）项目环境模型组装

    将创建好的幕墙各构件族载入到项目中，依据图纸进行组装。

    3）其余部分幕墙创建

    ①　剩余玻璃幕墙、铝板/石材幕墙直接在项目中采用幕墙创建，用竖铤、玻璃嵌板、铝板/石材嵌板填充；

    ②　竖向铝板装饰部位，可直接采用基本墙嵌板替换或使用内建模型进行创建。

    4）完成整个项目的幕墙工程

    适用场景：用于石材及铝板、玻璃复合幕墙，铝单板或石材和玻璃幕墙间隔布置。

    以上就是Revit创建常规幕墙的方法，而双曲面或其他异形的幕墙，需要用到Rhino,配合Grasshopper来完成。

在Revit中，可以通过装配常见梯段、平台和支撑等构件来创建楼梯。

【楼梯可以包括以下内容：】

梯段：直梯、螺旋梯段、U 形梯段、L 形梯段、自定义绘制的梯段

平台：在梯段之间自动创建，通过拾取两个梯段，或通过创建自定义绘制的平台

支撑(侧边和中心)：随梯段自动创建，或通过拾取梯段或平台边缘创建

栏杆扶手：在创建期间自动生成，或稍后放置

虽然楼梯部件中的构件都是独立的，但彼此之间也有智能关系，以支持设计意图。例如，如果从一个梯段中删除台阶，则会向连接的梯段添加台阶，以保持整体楼梯高度。

【调度】

如果需要，请将建筑图元构件列表添加到项目。

i.单击“视图”选项卡“创建”面板“明细表”下拉列表“明细表/数量”。

ii.在“新明细表”对话框的“类别”列表中选择一个构件。“名称”文本框中会显示默认名称，可以根据需要修改该名称。

iii.选择“建筑构件明细表”。

注：不要选择“明细表关键字”。

iv.指定阶段。

v.单击“确定”。

vi.在“明细表属性”对话框中，指定明细表属性。

vii.单击“确定”。

多类别明细表仅可包含可载入族。当您选择“共享参数”，类别不具有选定的共享参数将无法被选择。

【标记】

除了标记楼梯以外，还可以标记单个梯段、平台和支撑。标记可以放置在平面、剖面、立面和锁定的三维视图中。

i.单击“注释”选项卡“标记”面板(按类别标记)。

ii.在选项栏上：

要设置标记的方向，请选择“垂直”或“水平”。

放置标记后，可以通过选择标记并按空格键来修改其方向。

如果希望标记带有引线，请选择“引线”。

指定引线将带有“附着端点”还是“自由端点”。

如果需要，可在“引线”复选框旁边的文本框中为引线长度输入一个值。

iii.按 Tab 键以高亮显示要标记的楼梯构件，然后单击以放置标记。

在放置标记之后，它将处于编辑模式，而且可以重新定位。您可以移动引线、文字和标记头部的箭头。

【添加、删除或替换为不同零件】

创建楼梯时，可以修改楼梯的各个构件，其中包括梯段、平台和支撑。也可以修改整个楼梯，如更改楼梯类型或更改位置。

修改一个构件可能会直接影响楼梯中保持楼梯部件设计意图和完整性的其他构件。

【转换为草图以进行自定义编辑】

在楼梯部件中，可以将常见梯段或自动平台转换为草图梯段或平台构件。

在转换构件后，可以使用草图工具更具需要来修改设计。

【自定义以进行视觉表示】

可以自定义楼梯的表示方式，包括符号表示法、注释和图形显示。

【自定义楼梯表示法的方式包括：】

显示踏板或踢面编号

自定义截面线标记符号

自定义楼梯路径注释

隐藏或显示模型子类别，例如支撑或踢面

隐藏或显示注释子类别，例如楼梯标记、楼梯路径或踏板/踢面编号

为模型或注释子类别定义图形替换

在Revi中t如何从系统中删除构件？下面就来重点分析一下。

）。

2、如果有多个系统与选定的构件关联，则会打开“选择系统”对话框。

3、选择一个系统，然后单击“确定”。

4、在视图中除选定系统中的构件之外的所有构件都会变暗，同时显示系统编辑工具。选项栏显示“系统名称”、“系统设备”和系统中的“图元数”。

（从系统中删除）。

6、在绘图区域中，选择要从系统中删除的构件。

（取消编辑系统）放弃修改。

10、此时选定的构件已添加到系统中。
