关于模型线

模型线是基于工作平面的图元，存在于三维空间且在所有视图中都可见。

这些模型线可以绘制成直线或曲线，可以单独绘制、链状绘制或者以矩形、圆形、椭圆形或其他多边形的形状进行绘制。 （有关可用的绘制选项的详细说明，请参见绘制图元。） 由于模型线存在于三维空间，因此可以使用它们表示几何图形（例如，支撑防水布的绳索或缆索）。

与模型线不同，详图线仅存在于绘制时所在的视图中（请参见绘制详图线）。可以将模型线转换为详图线，反之亦然。 请参见转换线类型。

可以在项目环境中绘制模型线，也可以在体量环境中绘制。

放置模型线

使用“模型线”工具将三维直线添加到设计中。

1. 单击 （模型线）。

   在哪里？

• “建筑”选项卡 “模型”面板 （模型线）

• “结构”选项卡 “模型”面板 （模型线）

• “创建”选项卡“绘制”面板（模型线）

2. 单击“修改 | 放置线”选项卡 “绘制”面板，然后选择绘制选项或 （拾取线），以便通过在模型中选择线或墙来创建线。

3. 如果要使用其他线样式（包括线颜色或线宽），而不是“线样式”面板上显示的线样式，请从“线样式”下拉列表中选择一个线样式。

   线样式不适用于在草图模式下创建的模型线。

4. 在选项栏上，指定适合于正在绘制的模型线类型的下列选项：

   目标	操作
   在非“放置平面”当前值的平面上绘制模型线	从下拉列表中选择其他标高或平面。如果没有列出所需平面，请选择“拾取”，然后使用“工作平面”对话框指定一个平面。 请参见显示视图的工作面板。
   绘制多条连接的线段	选择“链”。
   从光标位置或从在绘图区域中选择的边缘偏移模型线	为“偏移”输入一个值。
   为圆形或弯曲模型线指定半径，或者为矩形上的圆角或线链之间的圆角连接指定半径	选择“半径”，然后输入一个值。

   有关这些选项的详细信息，请参见绘制图元。

5. 在绘图区域中，绘制模型线，或者单击现有线或边缘，具体取决于您正在使用的绘制选项。

   提示： 单击以指定直模型线的起点之后，可以通过为随该线显示的临时尺寸标注键入一个值来快速设置线长度。 同样，可以为圆形或曲线输入半径值，为椭圆形输入两个半径值，或者为多边形输入从中心到顶点或边的距离。

与构件一样，如果模型线被绘制为与图元平行，它们就可以与邻近的图元一同移动。例如，如果绘制一面墙，然后绘制一条与墙平行的线，则在选项栏或在线的属性中选择“与邻近图元一同移动”选项后，线就可以与墙一同移动。 如果一条弧线与一面弧形墙同心，则二者可以一同移动。 请参见与墙一起移动线和构件。

    当我们选中某一构件时，会出现如下图所示的临时尺寸标注。我们可以根据自己的需要对标注界限进行拖动。一般默认界限为墙中心线，那么要如何对默认边界进行设置呢？

    1.点击管理，其他设置，找到临时尺寸标注，点击进入属性界面。

    2.在临时尺寸标注属性界面即可自主对界限进行设置。

    我们在Revit绘制模型的时候，需要通过三维视图来核查该构件的正确位置以及它与相邻构件的位置关系是否正确。如果我们用隔离命令（快捷键HI）又不能看到它与周围的构件位置关系，如果用剖面框，项目大构件多的时候非常麻烦。我们今天就来介绍一下revit中的小功能，快速达到我们的目的。

    打开我们的案例工程。

    随便选中一个构件，并且在修改选项卡下的视图中找到选项框。

    这样就可以快速切换到我们所需的视图了。

    文章来源：启程造价学社

    Revit制作模型构件分解图

    有时候我们需要向别人展示一些复杂构件或复杂节点的交付与安装，这时，可以借助Revit中的【创建零件】、【置换图元】命令帮助我们快速地制作想要的分层构造图，接下来我们以一道基本墙为例，展示这道墙各层的构造。

    1.新建结构样板，在“建筑”选项卡里选择新建“墙：建筑”。

    2.选择，新建“基本墙CW102-50-215p”，进行绘制。

    3.选择“创建零件”命令

    4.此时我们能看到这道墙中的各层构造(图层)都显示出来

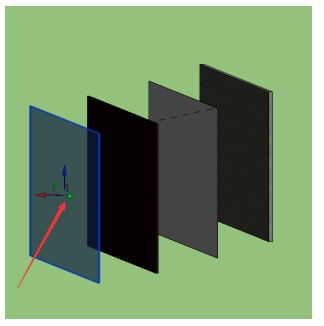

    5.为了帮助我们做解释说明各图层零件与整个模型(复合墙)之间的关系，我们可以借助【置换图元】的命令，来做一个分解视图。

    6.图层零件中会出现拖曳控制柄，我们可以拖动拖柄，将图元沿着X、Y或Z轴方向移动，调整其位置。

在Revit平台中使用的语言为常见的行业术语，但是也有一些术语不是行业术语，了解这些术语对于用户来说非常重要。

（1）样板

项目样板文件采用了统一的标准化设置，这样可以使设计师的工作效率大幅度提高。项目样板文件提供了一个项目最原始的内容，不同的样板文件拥有的初始内容不同，用户可以根据自己的喜好来自行设计样板文件。基于样板产生的任意新项目都与样板中相同，如项目中的族、单位、线样式和视图比例。样板文件是系统性文件，Revit样板文件的扩展名为rte。使用适当的样板，可以提高设计者的效率。作为国内较为通用的Revit中国本地化样板，集合了常用族和国家规范化标准。

（2）Revit配置项目

从本质上讲，项目是一个数据库，其包含着整个项目所涉及的全部信息（从几何图形到构造数据）。模型构件，项目视图等均包含在这些信息中。通过使用项目文件，用户对模型做出修改时，这些修改会立即在有关视图（平面视图、明细表等）做出相应的改变。不仅如此，从项目管理的角度来看，用户操作的数据从始至终只有一份，对项目进行跟踪时也只是跟踪一个文件，大大方便了项目管理。

（3）Revit标高

任何三维场景中都必须存在一个用于参照的平面，Revit中自然也不例外，标高在Revit中的含义就是无限水平平面，作为以层为主体的图元（屋顶、楼板）如的参照。标高多数情况下用于确定建筑的垂直高度，用户可以为每个建筑创建标高。

标高依据设置采用不同的样式，图中为中国的表示样式，用户可以自行更改标高样式。

（4）Revit图元

图元存在于项目中，在创建项目时，用户可以添加参数，使图元由一个抽象类转换成可以在项目中显示的图元。Revit对图元分为三类，即类别、族和类型，这三个类中类别是基类，族继承自类别，类型继承自族。

（5）Revit类别

类别是一组图元类，为基类，主要用于对建筑设计进行建模或记录。

（6）Revit族

族继承自类别，可看做是某一类别中图元的类。族根据参数集、图形的相似度对图元进行分组，一个族中属性设置完全一样，同属于一个族中的不同图元区别在于属性的值不同。

（7）Revit族库

族库就是将族按照一定规则组合在一起的数据库，不同企业随着项目的积累，都会或多或少的形成自己独有的一套族库。在以后的设计项目中，直接调用族库中的族，实例化族时采用不同的参数，这样就可以提高效率。可以这样说，族库是企业无形的财富，其质量体现了企业在相关行业的地位。

（8）类型

每一个族都可以拥有一个或多个类型。类型是族的进一步具体化，它可以是族的尺寸，例如其尺寸是如40″X50″还是20″X20″。它也可以是样式，例如尺寸标注是左对齐还是右对齐。

（9）实例

示例是实际存在于项目中的图元，它有固定的位置、尺寸，用户可以在场景中看到这个图元。

Revit翻模，结构模型中，结构框架(即梁)的绘制是占用工作量比较大的一个环节，特别是对一些非常规形态的建筑物来说，梁与梁的搭接有时会出现如图所示问题：

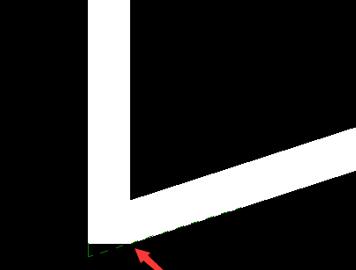

　　如上图所示，该边缘角度呈锐角姿态，revit中结构框架会自动连接裁剪，形成与图纸不同的样式，这时就需单独处理一下结构框架的连接方式，如图所示：

　　先拾取其中一根结构框架构件，在两个结构框架交汇处出现实心拖拽点的位置单击右键，选择不允许连接，然后手动拖拽该结构框架缩到与之交接的结构框架的构造体内，使其起到被包裹的作用。

　　上述是一种方式，有时其他角度可能拖拽也有问题，这时可以调整一下结构框架的实例属性中的“Y轴对正”使其统一对正位置，从而达到不改变连接状态也可以较完美的连接方式。

    有时候，Revit自带的材质库中的材质对于构件来说不合适或者过于单一，这个时候我们可以用自己认为合适的材质贴图来赋予构件表面。以下图为例。

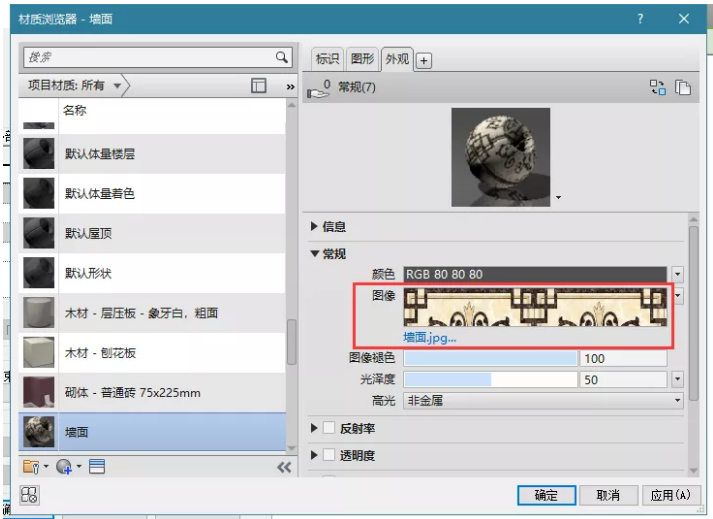

    1.新建材质→外观→图像。

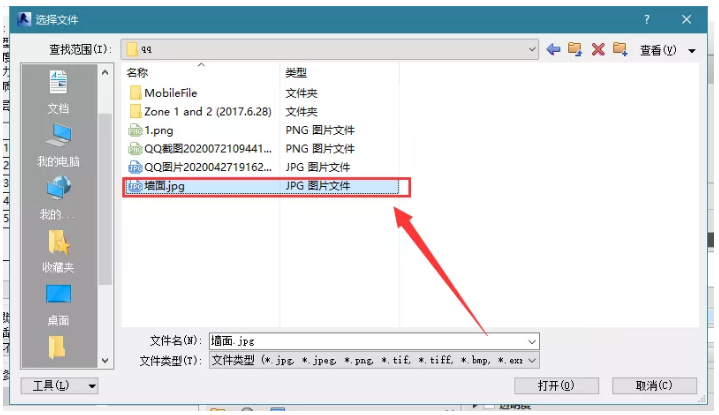

    2.在弹出的窗口中，选择所要用到的材质贴图，图像区从空白变成材质贴图图案。

    最终效果

  培训网校课程目录

  零基础培训教程

  项目实战训练营


如何利用Revit中在三维里为梁、柱等构件添加标记？下面就来分析一下。

我们需要在三维里标记构件，可以先在三维里锁定视图如图-1

这里显示的当前三维视图是解锁的，我们点击该按钮，锁定该三维视图，如图-2

锁定以后就会发现我们转不动该视图，现在我们就可以使用注释了，如图-3

现今通用的BIM一词，乃BuildingInformationModeling的缩写，是指一个涉及建构(generate)与管理(manage)营建设施的数字化表达的流程(process)，而这些数字化的表达，称为建筑信息模型(buildinginformationmodels)，应具备设施的物理(包括几何形状与位置)与功能特征，并成为用以在设施的全生命周期中支持决策的共享知识资源。基于这样的定义，我们可以知道，BIM技术不会只是相当于一套软件工具(但当然需要软件工具)，还牵涉到工程的作业流程与全生命周期信息的管理，而应用的重点在营建设施的全生命周期决策支持。

在专业BIM里面，如果没有自己的绘图平台(图形引擎)，就只好采用第三方的平台，其中Autodesk的CAD和Revit最为普遍。有些厂商自己搞过图形引擎，但毕竟做这个图形引擎毕竟也是一个专业，肯定做不过专业厂商，于是出于核心竞争力的考虑，而放弃自有引擎，转而采用第三方引擎。这个道理就跟Autodesk只擅长图形引擎而不擅长专业软件一样，她不得不通过不断的收购来获得专业领域的能力和产品。

关于revit软件的使用方法上，今天小编给大家放送的是关于revit属性栏的调出以及放置，希望能够帮助到大家子日常使用revit软件以及参加BIM考试时能够有所帮助。

我们在打开revit之后，很有可能因为不熟练把属性栏不小心关掉了，这种时候，没有属性栏就无法正常工作，那属性栏从哪里调出来呢?

其实很简单，选项卡中选择视图——用户界面

点开用户界面的小三角

在属性前面勾选对勾就可以了。

我们在工作学习时候，有时候不小心不知道怎么的属性栏就不在工作界面的两边了，而是跑到了工作界面的上方，影响绘图区域。

怎么把属性栏放回界面原来的位置呢

选中属性栏进行拖动，注意将鼠标拖动至左右边框上，出现虚线框即可

关于Revit软件分区的还有哪些说明？下面就为大家分析一下。

分区和空间是独立的构件，两者结合使用可以获得共同的效果。分区：由一个或多个空间组成，这些空间由用来维护共同环境(温度、湿度等)的设备所控制。 创建分区可定义有共同环境和设计需求的空间。可将未占用区域中的空间(例如，正压送风系统)添加到分区中。 可将不同标高上的空间添加到同一分区中。您可以创建分区明细表并通过分区明细表来修改分区。

空间：包含有关空间所属区域的信息。该空间信息用于计算区域的体积以及帮助确定热负荷和冷负荷。 每个分区都包含分区信息，例如加热和制冷温度以及新风信息。Revit 在热负荷和冷负荷分析过程中同时使用分区和空间信息来确定建筑的能量需求。

MEP 项目始终至少有一个分区，即默认分区。空间最初放置在项目中时，会添加到默认分区中。 当您将某空间指定给所创建的分区时，该空间会从默认分区中删除。在使用链接模型时，所有分区(和空间)都必须在主体(本地)文件中。分区的阶段必须与添加到其中的空间的阶段相符。

将所有空间都指定给分区后，可以对分区进行各种处理，包括修改分区、移动分区、重命名分区、重新指定分区、为分区创建明细表、对分区应用颜色方案以及删除分区。 不能删除默认分区。分区属性收集来自空间的信息(例如加热和制冷温度设定点)，这些信息可以与空间属性相结合，用于进行热负荷和冷负荷分析以确定建筑的能量需求。未指定任何空间的分区属于无边界分区。

您可以在需要时随时创建分区，也可以先根据项目中各区域的环境需求来创建无边界分区，以后再添加空间。 根据设计需要、为形成消防分区或保留分区信息，可创建无边界分区。 无边界分区可以保留您指定的分区属性，可以根据设计需要在视图中移动(拖曳)。

只有无边界分区是可以移动的。将空间指定给(添加到)分区后，分区将以所指定的空间为边界，这时分区将不能移动。与空间不同，无边界分区不会捕捉有边界区域。但是，可以根据设计需要将无边界分区移动到有边界区域上。

    在Revit中，如果想要选择一个构件，并且在构件边缘移动鼠标却选择不到的时候，这时只需要点击右下角按面选择命令，再将鼠标放置于构件上即可选中。

    免费Revit教学视频。

什么是边角柱？相信大家不陌生

边角柱就是边柱和角柱，通俗的讲就是周边和角落的柱子（如图）

那么为什么要判断边角柱呢，有何影响

主要原因就是框架柱在顶层边角柱和中柱伸入顶部构件中锚固节点不同，所以需要在顶层判断边角柱。

具体就要说平法图集了，就像屋面框架梁和框架梁不一样，边角柱和其余的柱子锚固也不一样，当然都是在顶层。

柱子在其它层锚固都是贯通的，大家应该都能理解（如图）

到了顶层就涉及到锚固了，中柱和边角柱的锚固就不一样了

先来看中柱，根据16g图集的规定，中柱到顶层弯折12d（如下图）

而边角柱呢，则是从梁底算起1.5倍的Lae且超出柱内侧边缘（如下图）

按照图集锚固长度来分析，就会导致了边柱，角柱的钢筋量相较于中柱更大。

所以我们在广联达画到顶层的时候就会判断边角柱

如何判定呢？

方法：建模—-柱二次编辑—判断边角柱，软件会自动判断。

备注：该功能只对顶层的矩形框架柱和框支柱起作用，其他楼层或其他形式的柱判断后不起作用。

如果自动判断失败，可能是以下几种情况

原因一：没有绘制梁/墙或者横纵相交处不封闭；

方法：绘制梁/墙，并布置到中心线位置

原因二：对异形柱、参数化柱、圆形柱无效，只对矩形框架柱和框支柱起作用。

方法：不支持判断边角柱时，若钢筋需要按照顶层锚固节点计算，在钢筋信息前加#，如#4c25

原因三：柱在中间层判断不起作用，也不用判断，只需要在顶层判断。

当然，也可以手动判断，直接在柱属性里面改就行了

    文章来源：Revit自行车

    如果说项目使用原点对齐的方式链接模型。你将会遇到模型与水平方向斜交的情况，按如下案例举例。

    （图一）

    从始至终，模型都将会与X轴有一个“不离不弃”的斜交夹角（本案例∠20°），这对于建模体验而言是比较不舒服的，而每个视图去旋转也是不方便的。

    （图二）

    甚至，局部三维模型还不好剖切，主要是切面与构件截面不平行。

    （图三）

    但是，如果我们使用“共享坐标”的方式，则可以将单栋的轴网“摆正”。水平轴和竖向轴分别于x、y方向平行，那以上斜交的问题就避开了。

    （图四）

    而在最后链接模型时候，可按照基准协调每个链接模型，依旧是一个萝卜一个坑，定位没有任何问题。更重要的是，住宅项目往往每栋楼的±0.000所对应的绝对高程并不一样，这时候共享坐标的优势就更能体现出来。

    （图五）

    END

    。

阻尼器可以通过摩擦和产热分散能量、限制声波，摩擦产生的能量使得潮气聚集在导声管里。阻尼器一般放置在耳钩或导声管里从而影响中频频响。

可以在现有风管管段线中插入某些装置、附件和机械设备，在放置它们的位置上会自动进行连接。

这些插入的构件具有相同但方向相反的连接件，并且能与其连接件的方向精确地对齐。 在必要时将自动插入过渡件，以与风管管段的尺寸相匹配。

在所插入构件的尺寸与放置该构件（无过渡件）所在位置的风管尺寸相匹配的情况下，如果删除该构件，插入行为将恢复（修复）该风管管段。在下面的示例中，将一个阻尼器添加到现有管网中。

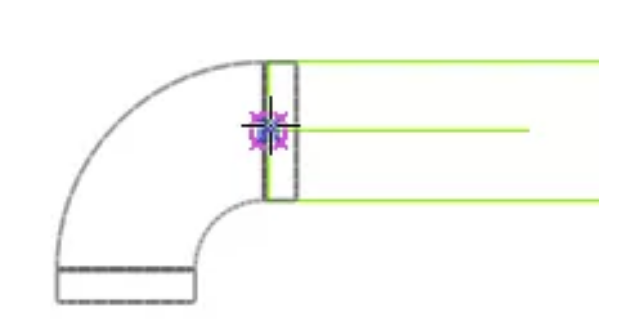

将阻尼器添加到现有管网

1. 在项目浏览器中，打开要放置插入构件的平面视图。

2. “风管管件”，然后在“类型选择器”中选择“调节阀:标准”。

3. 将阻尼器的预览定位在要添加到的风管管段上方，待出现中心捕捉时，单击鼠标以放置阻尼器。



4. 活接头将插入风管中，并将风管连接到阻尼器的开放连接件。



Revit软件是最先进的建筑设计和文档系统，是专门为BIM而开发的，它可以实现建筑设计的整个生命周期的相互衔接和信息的传递。在建筑行业，Revit在一定程度上实现了BIM，它通过应用关系数据库来创建三维建筑模型，可以生成二维图形和管理大量相关的非图形的工程项目数据。那Revit软件的显著特点有哪些？我们来看一下。

  7、Revit软件中实现协同设计的前期准备主要包括：多工种专业间协同模式的选择方式；准备一些适应多工种的视图环境和模板文件；设计适合多工种协同的族库。

大家都在纷纷议论，Revit上的开源插件Dynamo，跟Rhino上的插件Grasshopper孰优孰劣。因为两个插件都可以让设计师用可视化编程界面开发自己的设计工具，很自然地，Dynamo经常被说成是Revit上的Grasshopper。这种比较看似精确，其实却掩盖了Rhino和Revit这两种平台在更深层次上的差别。

Rhino的强项在于生成复杂几何形体，这在Grasshopper的扩展工具集中体现地淋漓尽至。而Dynamo要想在这方面跟Grasshopper做到类似程度，还有很长很长的路要早，因为创建自由几何形体并不是Revit的强项。Revit出色之处在于管理建筑信息，而且Dynamo可以在这方面让Revit做得更好。

这里提供三个案例，可以展示Dynamo在建筑信息管理方面的出色能力。

1. 创建智能、自我调节的建筑模型

在建筑项目中，我们经常要在空间、几何形体、模块功能之间创建一些简单的逻辑关系。比方说，一个办公室的大小决定了可以放置多少张办公桌。同时，这也决定了办公室人员密度。根据建筑规范或者设计规范，这些因素又决定了应该使用何种类型的房门。

在某项目中，我们有这样一条规则：如果办公室超过一定大小，房门必须加上安全锁。通常这件事情是手工完成的 – 手工计算一个房间中有多少张办公桌，据此决定是否使用有安全琐的门 – 繁琐而容易出错。

其实这个任务可以用Dynamo自动化起来。Dynamo可以确定每个门与哪个房间关联，计算该房间内有多少家具，然后把家具数量写到门的一个自定义参数上。有了这样的信息，我们就可以据此设计门族（door family）的行为，使之根据参数来选择正确的门锁类型。如果房间大小变化了，或者家具的排布变化了，我们都可以重新运行Dynamo脚本，更新所有的门锁设置。

把门的类型和周围家具数量联系起来，我们其实是在利用BIM数据，让建筑构件获得更多的周围环境信息，从而表现地更加“智能”。这种方法可以被用在很多常见问题上。比如说，复核一个房间是否有合适数量的门窗或电器设备以满足光照和通风要求。

2. 自动化数据录入和文档编制

虽然Revit非常强调全方位的建筑信息，可它自身提供的数据录入工具实在非常有限。在Revit中作批量编辑通常是件很痛苦的事，特别是跟Excel的数据处理能力相比，更是一声叹息。这也可以解释为什么有那儿多受欢迎的Revit插件，全是用来跟Excel表格交换数据的。

问题是，并非所有的建筑信息数据都可以转化成一张Excel二维表格。比如说，我们经常需要在一张楼层平面图上对大量的房间作命名和标号，而依据的是它们的排列顺序。这种空间信息其实从几何上很容易理解，却很难转化成数据表格进行处理。

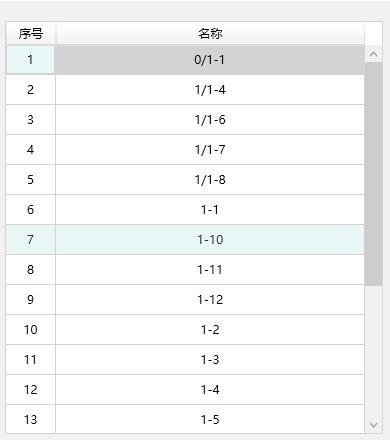

为了解决这个问题，我们开发了一个Dynamo脚本。设计师只要在平面图上画一根路径，穿过所有需要命名的房间，Dynamo就可以依次对每个房间进行顺序的命名和编号。用户也可以选择在处理中跳过某些特定名称的房间，比如大堂或走道。如果在设计过程中有房间发生调整，只要重新运行这个脚本就行了。

这个动画中，我们画了一根穿越一系列房间的曲线。当运行Dynamo脚本后，所有的房间都会依次序编号。同时我们在脚本设置中明确跳过了环形走道。

3. 提升设计质量

下一个脚本会抽取一些Revit外部工具无法取得的数据。在建模过程中，Revit的一些建筑构件会丢失它们的主体信息，以至于最后有成千上百个悬空的灯具或水管配件。没有任何内置的工具可以检查丢失主体的物体，但是我们可以使用Dynamo来抽取这一信息，并且写到一个自定义的项目参数里。这样，建筑构件的主体信息就可以在清单中查看，成为我们在建模过程中做质量检查的一个步骤。

该Dynamo脚本会把主体信息写到一个自定义参数中，并且在清单里显示出来。这里Dynamo没有改动任何的模型数据，只是作为信息提取工具。

最后的清单清晰地显示了那些悬空构件，这些都是在建模过程中要更正的错误。

清单一直是Revit用户的重要工具，可以分析建筑模型和追踪错误。遗憾的是很多构件信息没有在Revit清单功能中开放出来，而Dynamo可以帮助抽取这些数据，组织成有意义的格式，并且添加到Revit清单中。

看看Revit内部有什么

Dynamo提供给设计师一些Revit内部的东西，让用户可以在不借助API编程的情况下开发Revit插件。这使得用户可以更加轻松地定制自己的Revit，而不用先花两年时间学习怎么写代码，编译和调试。

如果发现Dynamo自带的结点无法满足需求，Dynamo还允许我们用Python脚本直接调用所有的Revit API。这跟Autodesk以往的做法有很大不同。以前“易用性”被定义为用户无需更多的定制化即可顺利使用软件。现在的“易用性”则是指定制化可以有多方便。

很长一段时间以来，Dynamo一直被诟病为Grasshopper的粗劣仿制品。在CASE咨询公司，我们发现，如果把Dynamo和Revit的优势领域结合起来，可以显著提高工作效率。现在我们有了很好的机会定制Revit，使之更符合我们的需求。我们也希望Dynamo能帮助大家思考，如何让Revit成为一个建筑信息管理的优秀平台。

    Revit功能及优点

    Revit特有优势

    1、平立剖面图纸与模型同步创建

    平面创建的同时自动生成平立剖面图纸。快速生成剖切透视图，平面，立面图，平面颜色填充等；

    2、构件之间的关联性

    平、立、剖面明细表双向关联，一处修改，处处更新。

    自动避免低级错误；

    3、自动统计:门窗表、建筑面积、容积率等经济指标；

    4、与AutoCAD无缝链接，二维三维完美过度；

    5、轻松布图，随意修改；

    6、自动生成各立面、各角度剖面视图，精确迅速；

    7、体量功能让您的初步设计随心所欲,异型墙体、幕墙轻松创建；

    8、参数化设计的特点:类型参数，实例参数，共享参数等对构件的尺寸，材质，可见性，项目信息等属性的控制。

    9、集成优异渲染、漫游功能，让您全方位展示您的设计；

    RevitArchitecture的界面功能介绍

    提示：请不要随意删除立面符号，否则正立面视图也将被删除。

    快速访问工具栏

    单击快速访问工具栏后的向下箭头将弹出下列工具，若要向快速访问工具栏中添加功能区的按钮，请在功能区中单击鼠标右键，然后单击“添加到快速访问工具栏”。按钮会添加到快速访问工具栏中默认命令的右侧。

    功能区选项卡

    创建或打开文件时，功能区会显示。它提供创建项目或族所需的全部工具。

    提示：下拉按钮：如下图中“墙”包含一个下拉箭头，用以显示附加的相关工具

    分割按钮：如果看到按钮上有一条线将按钮分割为2个区域，单击上部（或左侧）可以访问通常最常用的工具。单击另一侧可显示相关工具的列表。

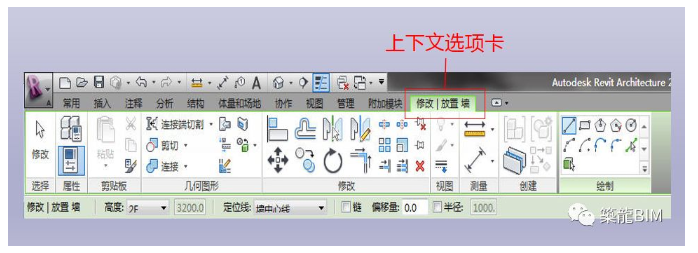

    上下文功能区选项卡

    激活某些工具或者选择图元时，会自动增加并切换到一个“上下文功能区选项卡”，其中包含一组只与该工具或图元的上下文相关的工具。

    例如：单击“墙”工具时，将显示“修改/放置墙”的上下文选项卡

    上下文功能区选项卡

    激活某些工具或者选择图元时，会自动增加并切换到一个“上下文功能区选项卡”，其中包含一组只与该工具或图元的上下文相关的工具。

    例如：单击“墙”工具时，将显示“修改/放置墙”的上下文选项卡

        比例

        详细程度

        模型图形样式：单击可选择线框、隐藏线、着色、带边框着色、一致的颜色和真实6种模式

        打开/关闭日光路径

        打开/关闭阴影

        显示/隐藏渲染对话框：仅当绘图区域显示三维视图时才可用。

        打开/关闭裁剪区域

        显示/隐藏裁剪区域

        临时隐藏/隔离

        显示隐藏的图元

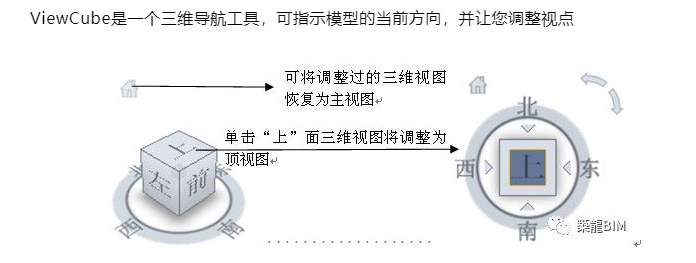

    ViewCube

    ViewCube是一个三维导航工具，可指示模型的当前方向，并让您调整视点

    主视图是随模型一同存储的特殊视图，可以方便地返回已知视图或熟悉的视图，您可以将模型的任何视图定义为主视图。

    在ViewCube上单击鼠标右键，然后单击“将当前视图设定为主视图”。

    设置RevitArchitecture的中国样板

    为何要设置中国样板

    使二维图纸符合规范

    默认样板文件的标高样式、尺寸标注样式、文字样式、线型线宽线样式、对象样式等，不能满足中国国家标准制图规范要求。

    样板文件的后缀为：*.rte

    项目文件的后缀为：*.rvt

    标准化工作可以大大减少重复工作量，提高设计质量和设计效率。

    根据不同设计项目的特点和要求，把上面这些重复性的工作在项目样板文件里就预先做好，就可以避免在每个项目设计中重复这些工作。从而提高设计质量和设计效率。

    设置方法

    “应用菜单”下拉菜单-“选项”命令，打开“选项”对话框。

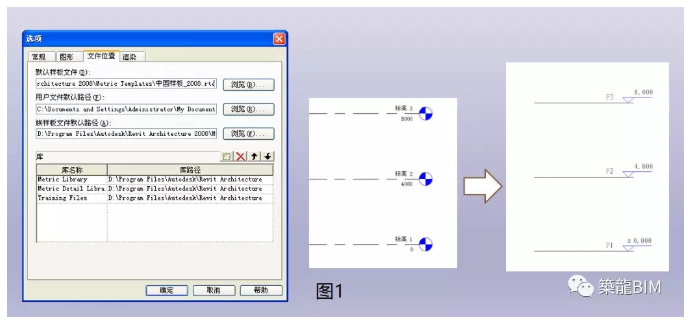

    单击“文件位置”，如图1，替换第一行默认样板文件

    新建、保存RevitArchitecture文件

    新建项目：打开“应用菜单”>“新建”>“项目”

    Revit将打开刚刚设置好的默认样板

    打开样板后，将文件另存为RVT格式的项目文件，以免误替换样板文件。

    应用菜单>“另存为”，Revit将自动保存为.rvt格式的项目文件

    建筑标高、结构标高的区别

    相对标高

    相对标高：以建筑物室内首层主要地面高度为零作为标高的起点，所计算的标高称为相对标高。

    建筑标高

    建筑标高：在相对标高中，凡是包括装饰层厚度的标高，称为建筑标高，注写在构件的装饰层面上。

    结构标高

    结构标高：在相对标高中，凡是不包括装饰层厚度的标高，称为结构标高，注写在构件的底部，是构件的安装或施工高度。

    标高是标出建筑各部分的相应高度.

    有以黄海渤海珠基等高程体系为基础的,也有建筑物本身的相对高程.

    除了建筑相关的标高程外其他一般都只标尺寸.

    标高的标准是根据建筑中楼地面面做法里的面层厚度而定.

    标高符号

    用细实线绘制、高为3mm的等腰直角三角形。

    如下图所示：

    标高标注的注意事项：

    （1）总平面图室外整平地面标高符号为涂黑的等腰直角三角形，标高数字注写在符号的右侧、上方或右上方。

    （2）底层平面图中室内主要地面的零点标高注写为+0.000。低于零点标高的为负标高，标高数字前加“-”号，如-0.450。高于零点标高的为正标高，标高数字前可省略“+”号，如3.000。

    （3）在标准层平面图中，同一位置可同时标注几个标高。

    （4）标高符号的尖端应指至被标注的高度位置，尖端可向上，也可向下。

    （5）标高的单位：米。

    我们可以使用Revit创建反映预制详图的模型，并将其与施工详图设计师共享。我们可以使用以下方法之一将预制构件添加到Revit模型中。

    在Revit模型中放置预制构件

    若要放置构件，我们需要选择一项服务和一个组。使用“MEP预制构件”选项板（也称构件浏览器）选择一项服务和一个组，然后选择要放置在绘图区域中的预制构件。如果选项板没有列出构件，单击“设置”以打开“预制设置”对话框，然后将内容载入到“MEP预制构件”选项板中。

    1.显示“MEP预制零件”选项板。默认情况下，在Revit中创建新模型时，会显示MEP预制构件选项板。使用以下任意方法可以切换其显示状态：

    依次单击“系统”选项卡→“预制”面板→（预制构件）。

    在绘图区域中单击鼠标右键，然后依次单击“浏览器”“MEP预制构件”。

    依次单击“视图”选项卡→“窗口”面板→“用户界面”下拉列表→“MEP预制构件”。

    键入键盘快捷键PB。

    此处要注意，如果提示指定预制部件，则需要使用“预制设置”对话框指定预制部件和载入服务。

    2.在“MEP预制构件”选项板中，从下拉列表选择一项服务和一个组。

    3.单击构件按钮。

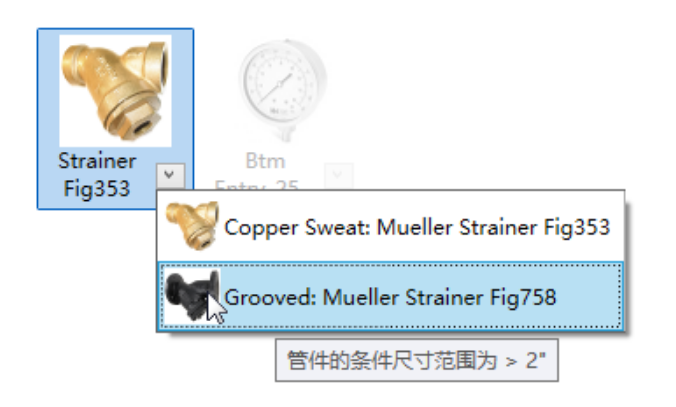

    某些构件按钮带有箭头，可以让我们从列表中选择可用的构件。每个构件的工具提示显示构件使用的条件。

    如果单击箭头，下拉列表将显示基于尺寸的其他构件。此下拉列表由服务定义中的条件控制，类似于布管系统配置。例如，弯头可使用达到特定尺寸的压制弯头和超过此尺寸的分段弯头。将光标放置在列表中的构件上时，工具提示将显示基于此构件条件的尺寸范围。

    在“MEPFabrication构件”选项板中某些构件按钮显示为灰色。

    这表示Revit中的项目内容(ITM)当前不支持预制构件。当前，软风管、结构杆件、风道末端和机械设备的预制构件不受支持。可以使用该类别的标准放置工具，用基于Revit族(RFA)的构件代替这些构件。

    为指定一个尺寸，某些构件（例如购买的风管和管道管件）在“属性”选项板中具有“产品条目”字段。“产品条目”列表是选定构件的可用尺寸目录。放置产品列表构件时，在“属性”选项板的“限制条件”下，为“产品条目”选择尺寸。使用“编辑构件”按钮修改通用构件或模板构件的尺寸标注。放置常规构件时，在“属性”选项板的“主端点”下，为“干管主宽度”和“干管主深度”输入尺寸。在“尺寸标注”下，指定“长度选项”和“长度”。各目录构件均具有一个固定尺寸。

    其他预制构件（如矩形管网）具有灵活的参数。最常用参数显示在“属性”选项板上。

    此处要注意，放置常规风管时，必须指定构件材质。在“属性”选项板的“机械”下，指定构件材质。

    4.（可选）若要添加隔热层或内衬至风管或管道，需要在“属性”选项板的“机械”下单击下拉列表设定隔热层规格。

    5.将光标放置在绘图区域中以确定构件的位置，然后单击以放置该构件。

    放置常规构件时，每个构件会根据其连接的构件自动调整大小。

    此处要注意：若要创建踢面，需要按住Ctrl键并按空格键。创建踢面时，必须将构件本身放置在可用空间中。

    6.继续从“MEP预制构件”选项板选择并放置构件。使用“显示服务”工具，以便在放置其他构件时快速选择服务和组。

    7.（可选）为当前未连接的连接件显示断开标记。单击“分析”选项卡“→检查系统”面板→（显示断开），然后选择以下一项或多项内容：

        风管

        管道

        电缆桥架和线管

        电气

        预制支架

    使用多点布线工具

    单击模型中的点，自动构建一段连接的MEP预制构件。零件会从当前预制服务中自动选择，并在MEP预制构件选项板中进行编组。

    若要使用多点布线工具：

    1.使用下列任意方法显示MEP预制构件选项板：

    单击“系统”选项卡→“预制”面板→（预制构件）。

    单击“视图”选项卡→“窗口”面板→“用户界面”下拉列表→“MEP预制构件”。

    在绘图区域中，右键单击“浏览器”“MEP制造构件”。

    2.在“MEP预制构件”选项板中，确保已选择所需的服务和组。

    3.通过以下任一方式，启动“多点布线”工具：

    在功能区上，单击“系统”选项卡→“预制”面板→（多点布线）。

    在“MEP预制构件”选项板上，单击位于“组”下拉菜单旁边的“开始多点布线”。

    在模型中，单击鼠标右键或将鼠标悬停在MEP预制构件的开放式连接件上，并从右键单击菜单中选择“多点布线”。

    4.启用多点布线工具后，我们可以执行以下任意操作：

    a)指定起点：在绘图区域中，单击以指定起点，从而在管路中放置第一个构件。再次单击以选择第一个构件的终点位置（如有需要）。系统会在选定点之间自动放置适当的构件。根据典型自动填充工具行为，系统会在直线间自动放置过渡件（例如弯头或T形三通）。

    b)指定属性选项板的值：在“属性”选项板上，可以指定管路的值，如大小和偏移。

    c)指定自动填充排除项：在“MEP预制构件”选项板中，可以更改在使用多点布线工具时是否排除某些构件。例如，您可以选择排除新构件，或删除现有排除项。（对自动填充排除项所做的任何更改仅可用于当前Revit任务。）

    d)指定坡度和对正：在功能区的“选项”面板上，可以启用坡度、指定坡度值，然后指定对正。

    e)取消上一个命令：按Esc键一次可取消上一个命令，但继续使用多点布线工具。我们必须按Esc键两次才能结束多点布线工具。

    5.继续在模型中单击以在管路中放置后续构件。注意，在使用多点布线工具时，我们无法：

    更改MEP预制构件选项板中的当前服务。

    对MEP预制构件选项板上的构件使用向下箭头以选择不同类型或尺寸的构件。

    6.放置完构件后，按Esc键两次以关闭“多点布线”工具。

    将常规构件转化为预制构件

    使用“设计到预制”工具可将包含RevitMEP图元的设计模型转化为包含LOD400MEP预制构件的MEP预制模型。

    可以转化选定构件或整个风管或管网。由于预制模型无需从头开始重新绘制，所以“设计到预制”工具的工作流程效率更高。转化结果基于AutodeskFabrication产品所采用的“设计线”算法，并使用AutodeskFabrication产品中可用的相同内容。

    注意：

    选定服务必须包含选定设计图元所使用的所有尺寸。

    在转换为MEP预制构件时，设计图元上的标记会被移除。

    为获得最佳结果，请确保选定的设计网络连接良好。

    以下零件不支持转换，但仍会与已转换的图元保持连接：机械设备、风管和管道附件、调节阀、软风管和管道、风道末端、喷水装置和卫浴装置。

    以下功能和零件类型不受支持：对正、电气保护层、背靠背的管件以及分析连接。另请注意，倾斜管道和风管不完全受支持。

    以下情况可能不会正确转换：接头未居中对齐，偏心变径、具有开放连接件的管件、管路过渡连接到设备。

    连接到风管面的风道末端将不保持连接。

    使用此命令时，并非由Autodesk提供的内容具有的故障率可能更高。

    1.在绘图区域中，选择一段设计意图构件。使用Tab键来选择Revit风管或管网。

    2.单击“修改”“预制”面板（设计到预制）。如果我们尚未执行此操作，则指定预制部件和载入服务。

    3.在“设计到预制”对话框中，选择一项服务，然后单击“确定”。选择的服务会映射到源自AutodeskFabricatiaon产品的MEPFabrication内容集合。

    4.（可选）为当前未连接的连接件显示断开标记。单击“分析”选项卡→“检查系统”面板→（显示断开），然后选择以下一项或多项内容：

        风管

        管道

    5.（可选）使用“快速连接”、“布线填充”或“修剪/延伸”以消除在转化为预制构件期间创建的间隙。

    来源丨益埃毕教育

    族中构件的可见性，此处使用了三个不同方向的箭头重叠在一起。对每个箭头都设置可见性后在载入项目后就可以对其可见性进行设置。例如只选择向上的箭头。

    有必要提醒的是设置为实例参数，这样在用该标识牌族时就更加的灵活多用。

    同理在构件的编辑类型中也会有关联参数的按钮。关联参数按钮属性可根据前面的系统所给出的提示在创建参数知道。

    这些都是在同一个族中完成的。

    如果我们要在项目或样板中使用可载入族，必须使用“载入族”工具载入（导入）这些族。将族载入到某个项目中后，它就会随该项目一起保存。

    有些族已预先载入到Revit所包含的样板中。使用这些样板创建的所有项目中都会包含样板中载入的族。

    我们可以从以下源中查找、预览和载入其他族：

        随软件安装的Revit库

        其他本地或网络库

        制造商的网站

        其他第三方网站

    从Revit库载入的大多数族也都是完全可编辑的。

    在将包含许多类型的大型族载入到项目中时，可以使用类型目录仅载入我们需要的类型。类型目录很容易创建。类型目录能够让我们仅载入选定的族类型，从而有助于防止项目不必要地增大。

    载入族

    将族载入到项目中后，默认情况下将访问Revit族库。

    该库位于：

    %ALLUSERSPROFILE%AutodeskRVT2020Libraries

    如果单位使用的内容库位于其他位置，那么系统可以默认访问该库。

    步骤：

    1.单击“插入”选项卡→“从库中载入”面板→（载入族）。

    2.在“载入族”对话框中，双击要载入的族的类别。

    3.预览类别中的任意族(RFA)：

    要预览单个族，需要从列表中选择一个族。在对话框右上角的“预览”下，会显示该族的缩略图。

    要在列表中为该类别的所有族显示一个缩略图图像，需要在对话框的右上角单击“视图”“缩略图”。

    4.选择要载入的族，然后单击“打开”。现在该族类型就可以放置到项目中。它将显示在项目浏览器中“族”下的相应类别中。

    将带有共享构件的族载入到项目中

    我们可以使用与其他任何族相同的方法，将包含嵌套族或嵌套共享族的族载入到项目中。这些将适用下列规则：

    主体族以及所有嵌套的共享构件都会载入到项目中。每个嵌套构件都会显示在项目浏览器中各自的族类别下。

    嵌套构件族可以存在于项目中，并可由多个主体族共享。

    当载入共享族时，如果其中一个族的版本已存在于项目中，我们可以选择是使用项目中的版本，还是使用正在载入的族中的版本。

    将共享族载入到项目中后，不能重新载入同一个族的非共享版本并覆盖它。必须删除该族后才能重新载入其非共享版本。

    步骤：

    1.打开要载入内建族组的项目。

    2.单击“插入”选项卡→“从库中载入”面板→“载入族”。

    3.在“载入族”对话框中，选择要载入的族，然后单击“打开”。

    4.替代方法：作为步骤2-4的替代，即使用加载Autodesk族加载族。

    5.将族实例添加到项目中

    使用类型目录载入族

    将具有多个类型的族载入到项目中时，使用类型目录仅选择和载入需要的那些类型。

    这种策略有助于减小项目的尺寸，并在选择族类型时最大程度地缩短类型选择器列表的长度。

    例如，如果要载入整个C槽结构柱族，只有滚动浏览含数十个C槽类型，才能进行所需选择。通过载入单个C槽类型，例如C15x40，可以简化这一选择过程。

    类型目录提供了列出可用族类型的对话框，在将这些类型载入到项目之前，可以对其进行排序和选择。

    步骤：

    1.在与要载入的族的相同位置（目录）中创建和放置类型目录。

    2.在Revit项目或样板中，单击“插入”选项卡→“从库中载入”面板→（载入族）。

    3.定位到包含要打开的族的目录。

    4.选择要载入的族（RFA文件）。此时将显示“类型目录”。

    5.替代方法：作为步骤2-4的替代，即使用内容交付加载族。

    6.在“类型目录”的“类型”列中，选择要载入的一个或多个族类型。在选择时按住Ctrl键可以选择多个类型。还可以通过在每列顶部的列表中选择特定的参数来缩小搜索项目的范围。

    7.单击“打开”。

    将当前族载入项目

    我们在族编辑器中创建或修改族后，可以将该族载入一个或多个打开的项目中。（要载入该族的项目必须处于打开状态。）

    1.在族编辑器中，单击“创建”选项卡→“族编辑器”面板→（载入到项目中）。族将保持打开状态。

    如果当前只有一个项目处于打开状态，则系统会将该族载入该项目中，而且该项目将显示在绘图区域中。

    或者，可以单击“创建”选项卡→“族编辑器”面板→（载入到项目中并关闭）。系统将提示我们保存族，族将在载入到选定的项目后关闭。

    在任何一种情况下，如果当前只有一个项目处于打开状态，则会将族载入到该项目中。

    2.如果有多个项目处于打开状态，则将显示“载入到项目中”对话框。选择打开的项目以接收该族，然后单击“确定”。

    保存已载入的族

    在当前项目中或位于指定位置的样板中保存选定的族或载入的所有族。

    我们可以将族保存到系统中的某个位置，也可以保存到网络位置。每个族都保存为RFA文件，并且所有族类型都随族保存。只有可载入族可以使用此选项进行保存。

    内建族和系统族（例如墙、风管系统和填充图案）无法保存。

    要保存选定的族

    1.执行以下任何一种操作：

    单击“文件”选项卡另存为库族。

    在项目浏览器的某个族上单击鼠标右键，然后单击“保存”。

    2.在“保存族”对话框中：

    a.如果使用的是“另存为”“库”“族”，需要从项目已载入族的列表中选择一个族，作为“要保存的族”。

    b.在“保存位置”下，定位到要保存族的位置。

    c.指定该族的名称和文件类型，然后单击“保存”。

    要保存所有族

    1.执行以下任何一种操作：

    单击“文件”选项卡另存为库族。

    右键单击“项目浏览器”中的族类别，然后单击“保存”。

    2.在“保存族”对话框中：

    a.在“保存位置”下，定位到要保存族的位置。

    b.对于“要保存的族”该项操作，需要选择<全部族>，然后单击“保存”。

    。

Revit族类型属性锁定尺寸标注(参数)的作用。这范围波及的就有些广泛了，我们先了解以下几点内容。

首先是锁定参数的作用。

族类型属性面板的锁定参数与我们在平立三维视图中添加的参数相关联，只要在类型属性单个参数打勾并确定，那么在平立三维视图中相对应的参数也会锁定，视图中锁定参数也会与族类型属性关联，请往下查看视图。

一旦锁定参数，那么这个参数将会固定在原先的数值上，无法修改，除非将锁定打开即可修改。这就有了“死族”与“活族”之分.

“死族”：就是在使用过程中无法在项目当中变换族参数值，只能以一种形态在项目中存在，很多工程师喜欢运用这种办法，因为创建简单便捷。

“活族”：可在项目中根据所绘制的尺寸参数变换着长宽高，同一个类型可分衍出多个不同形态。

那么什么时候该点击锁定参数。

有时候为什么绘制族时要锁定参数?可以不锁定么?可以很负责的和你说，锁定参数可以大大减少参数所控制的构件不会出现偏移，当然还有一点就是只要你锁定参数，参照线或者构件在不进行选择移动工具，直接拖动也不会将你绘制的族变形。

不少用户在安装完Revit后，有遇到这样一种情况进行项目构件添加材质或渲染的时候提示无法应用材质或无法进行渲染!通常是由于安装Revit材质未随软件一起安装?那么该怎么办呢?

如何手动为Revit安装材质：或会有如下一个错误提示：

Rendering features are currently disabled.

You must install the Rendering library to use rendering features.

解决方案：

2.在“共享组件”下，选择Autodesk 材质库的复选框。

3.单击“安装”。

安装完成后，重新启动 Revit 软件。 渲染库错误将不再显示

    从新编的制图标准的总则中，我们可以看出，新编的制图规范也有意向地往建筑信息化发展方面进行靠拢。但是，制图标准依然讲的是基于CAD的，所以，短期内，对于施工图要实现纯三维交付实代还是比较困难的。因此，我们很有必要研究一下Revit下如何绘制施工图。

    现在民用建筑中，用得最多的依然是钢筋混凝土结构与钢结构。而对于这两种结构在施工图方面，钢筋混凝土结构用得最多的就是平法标注而钢结构除了有钢结构平面图还有许许多多的节点详图。

    一、Revit中的钢筋混凝土结构

    在钢筋混凝土中，大家十分关心的是钢筋的问题。笔者认为，短期内，要找出一款能够将钢筋绘制在模型中还是比较困难的，尽管“速博”插件做了一款关于钢筋的自动绘制插件，但对于稍复杂的钢筋排布及锚固方式，锚固长度等问题没法得到解决。所以，真正要用于项目中是非常困难的。

    因此，短期内，对revit进行钢筋混凝土进行出图还是只能从平法标注方面入手，对于Revit将利用共享参数做成平法标准的方法网上有详细地介绍，在这将不展开介绍。

    二、Revit中钢结构施工图

    前面的文章中，我们介绍了钢结构施工图的复杂性。

    Revit中图线定义

    钢结构平面施工图有两种表达方式：单线图与双线图。对于Revit软件单线图可通过修改族中详细程度的可见性来控制，而对于双线图，因为构件自身投影即可实现。当然，这只是基本的显示样式，还无法达到制图标准的要求。想满足出图标准，您可以通过过滤器，将不同构件过滤出来，分别对其设置线宽、颜色、线型。

    专业化的符号

    上面解决了图线的问题，但在施工图绘制过程中，依然有着非常多的符号。比如剖面符号，详图索引符号，标高符号，当然你别忘了，钢结构还有非常多的焊缝符号。

    Revit既然作为一款出色的工程软件，当然，不会忽视符号这一问题。只是，它难以适应不同的国家不同的标准。而在制图标准中，对于符号又有着详细的规定。如果你要自己手动一个一个去做族来解决，那恐怕你还得再研究一遍制图标准。

    连接节点详图

    在钢结构中，二维节点详图，本身就是一件较为繁琐的事。如果换到Revit中，碰上节点，一个一个地去做族，那所耗费的时间将是巨大的。当然，短期内如果你还是通过CAD去绘制依然是一种临时性的解决办法。

    看着这没有节点的BIM模型，是不是觉得缺少点灵魂。如果你是将tekla深化好后的模型链接进来，那只能说你还没领会真正BIM设计的流程。

随着装配式建筑的大力发展，装配式建筑的拆分及后期的深化的重要性也逐渐凸显出来，而各种装配式结构设计软件也如雨后春笋般涌现出来了。然而好多 BIMer 对 PC 结构设计软件可能比较陌生，而对于 Revit 更熟悉一些。再者为了避免重复建模，实现「一模多用」更是我等「懒人」之所向，那么今天小编就给大家讲讲 Revit 导盈建科（YJK）的方法及注意事项。

步骤

1、首先打开 「Revit to YJK」 软件；

2、打开界面后建模（今天我就用我建好的一个模型为例）如下；

3、然后，点选 YJK 结构模型选项卡里的模型信息里的项目信息；

4、接着，匹配截面信息（在匹配信息里截面类型和材料类别选我们实际要用的类别，截面宽度和长度参数对应的是 Revit 尺寸参数的参数名称而不是参数值）；

注：匹配成功的都显示为绿色。

5、之后，生成结构模型，把你要导入的楼层勾选上，一键插入自然层，确认（这里我们的 Revit 模型在哪个文件夹我们生成的 YJK 格式的文件也在哪个文件夹）；

6、打开 YJK 软件，新建一个文件夹，并命名我们的文件名字；

7、在 YJK 软件软件界面点选导入其他软件生成的 YJK 格式文件；

8、最后，就是我们要的 YJK 模型了，你就可以下一步的指定预制构件、结构计算、拆分以及出施工图了。

后记

1、在分层规则里，按构件参照标高转换转换率可以达到 95%，按楼层标高转 Revit 模型里最高标高以上的构件消失以及斜向构件消失；

2、没有参数的族是没办法转换的；

3、如果族参数化了，但参数化后的形状与实际形状不一样，导进 YJK 里构件是按参数化的形状一致。

来源：FreeBIM

作者：肖思华

    我们使用幕墙图元工具（幕墙、幕墙网格、竖梃、幕墙系统）来创建建筑正面所需外观。

    幕墙系统是一种构件，由嵌板、幕墙网格和竖梃组成。它通常不含有矩形形状。

    通过选择图元面，可以创建幕墙系统。在创建幕墙系统之后，可以使用与幕墙相同的方法添加幕墙网格和竖梃。

    不能将墙或屋顶创建为幕墙系统。但是，可以创建使用玻璃斜窗的屋顶。

    将幕墙网格添加到幕墙系统

    在不使用自动网格创建的情况下创建幕墙系统，可以稍后添加幕墙网格。幕墙格线会协助放置竖梃。

    1.单击“结构”选项卡?“构建”面板?（幕墙网格）。

    2.打开三维视图。

    3.将光标放置在系统边缘时，将显示一个临时网格线；单击可放置网格线。

    当在幕墙系统上放置幕墙网格线时，光标会捕捉边界线与其他任何线或参照平面的交点。

    Revit会用单独的幕墙嵌板自动填充每个网格剖面（设计单元）。

    调整幕墙系统中的幕墙网格

    在创建使用“自动网格创建”的幕墙系统后，即可根据需要调整幕墙网格。

    首次创建时，幕墙系统根据类型属性使用自动网格布局。可以根据需要调整类型属性或移动各个网格线，来更改网格布局。

    使用类型属性更改网格布局的步骤

    1.在视图中，选择网格系统。

    2.在“属性”选项板上，单击“编辑类型”。

    3.调整“布局”、“间距”和其他参数的值，以实现所需的布局。

    调整幕墙系统中各个网格线的步骤

    1.在视图中，选择幕墙系统中的单个网格线。

    2.解锁网格线。

    或者，在“属性”选项板上，将“类型关联”参数更改为“不相关”。

    3.将网格线移动到所需位置。

    我们无法将重新定位的网格线固定到位。如果执行此操作，则“类型关联”参数恢复为“相关”，并且网格线返回到其原始位置。

    4.针对要移动的每个网格线重复此过程。

    为幕墙系统添加竖梃

    在创建幕墙系统后，沿轴线放置竖梃。

    1.单击“建筑”选项卡?“构建”面板?（竖梃）。

    2.高亮显示要向其添加竖梃的网格线，然后单击以选择它。

    按住Shift键可将竖梃仅放置在选定的线段上。或按住Ctrl键，可将竖梃放置在所有打开的网格线段上。

    竖梃将基于网格线调整大小，并在与其他竖梃的交点处拆分。

    另外，我们也可以修改竖梃的属性。

    Revit

  培训网校课程目录

  零基础培训教程

    有时候，我们在给材质添加贴图时，所想要的效果是图案平铺于构件上（如图一），但往往会出现多个图案重复平铺的情况（如图二）。造成这种情况的原因是贴图尺寸与构建尺寸不一致，所以我们需要修改贴图尺寸使其与构件相同使其等比例贴合于构件表面上。

    1.选择材质→外观→图像。

    2.在弹出的窗口中，修改位置下的X,Y的偏移数值，尺寸为构件长宽尺寸的一半。修改比例下的样例尺寸的高度和宽度，数值同构件尺寸相同。

    最终效果

    在建模过程中往往会绘制一些预留孔洞，这类孔洞有时是不规则的图形，在一般的平面墙体上可以直接使用修改选项卡中“编辑轮廓”命令完成。如果是曲面墙体的话如何绘制不规则的孔洞呢？下面就一起学习一下。

    01.在新建项目中绘制一道半圆的曲面墙体，绘制完成后选择该面墙体，看到编辑轮廓是不可选的，但是墙洞口命令可以使用，而使用这个命令就可以绘制出规则的四边形孔洞了，如图所示。

    02.下面来学习一下非矩形孔洞如何绘制，借助内建模型中的常规模型拉伸一个空心模型，如图所示。

    03.绘制一个参照平面后拾取工作平面，在工作平面上绘制符合要求的孔洞形状，然后手动拉伸或者设置拉伸的起点和终点，使拉伸的空心模型与墙体相交，如图所示。

    04.拉伸完成后一定要用剪切命令使空心模型剪切一下墙体。

    05.空心模型剪切后点击完成模型，最终效果如图所示。

    意义：在建模过程中，常规构件不能完成的项目可以搭配族构件，尤其是搭配内建族使用，更加简便，更加符合实际，例如在楼板上创建水沟。

    -END-

    免费Revit教学视频。

估计有的用户还不了解Revit中如何自定义钢筋的颜色的详细步骤，下文就分享Revit中自定义钢筋的颜色的详细步骤的操作教程，希望对你们有所帮助哦。

1、绘制梁、柱墙模型，对它进行钢筋布置。完成之后修改钢筋的可见性为三维可见，

2、修改后，显示效果如图所示。

3、选择需要修改颜色的钢筋，右键弹出选项卡，选择“替换试图中的图形”再选“按图元”，

4、在“视图转悠图形”对话框，修改“表面填充图案”下方的选项“颜色”和“填充图案”，

5、修改完成之后，我们就会发现钢筋的颜色已经变为我们要修改的颜色了。

6、使用同样方法去修改所需要的钢筋颜色，就可以达到我们想要的区分效果，如图所示。

需要注意的是这种定义颜色的方法在“真实”和“光线追踪”的时候并不适用，并且这种通过手动添加颜色的方法，只适用于小型构件，大规模的建模并不合适。

AI识图

轴网转化

拾取图纸上的图层快速生成轴网

1.在土建效率工具中选择“轴网转化”功能；

2.在弹出的窗口中在“轴线图层”中点击“拾取图层”按钮，在绘图区域拾取图纸当中轴网的图层，可以选择多个不同的图层，同时可以在 “轴网图层”窗口中自由勾选需要生成轴网的图层。

3.在“轴圈号图层”中点击拾取图层，在绘图区域选择轴圈号。

注：当图纸没有轴圈号图层时，不需要在绘图区域内选择。程序会自动生成轴网编号。

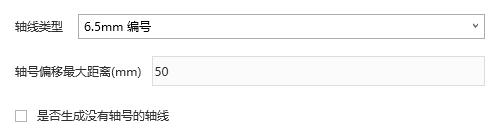

4.点击左下角的齿轮按钮，可以设置其轴线类型。

在图纸中轴线和轴号不属于同一连续段内时，会影响到轴号识别，因此需设置轴号和轴网之间的误差距离“轴号偏移最大距离”。

5生成完成之后弹出结果窗口，双击查看实例在模型中的位置。

桩转化

拾取图纸上的图层快速生成桩

1.在土建选项卡中选择“图纸生桩”功能；

2.在弹出的窗口“图纸生桩”中点击“拾取图层”按钮，在绘图区域拾取图纸当中桩的轮廓图层，可以选择多个不同的图层，同时可以在左侧的“边线图层”窗口中自由勾选需要生成桩的图层。

3.当图纸中的标注存在引线时，点击拾取图层，在绘图区域选择引线，可以选择多个不同的图层，同时可以在右侧的“引线图层”窗口中自由勾选需要的边线图层。

注：当图纸没有引线图层时，不需要在绘图区域内选择。程序会自动搜索轮廓图层周边的文字。

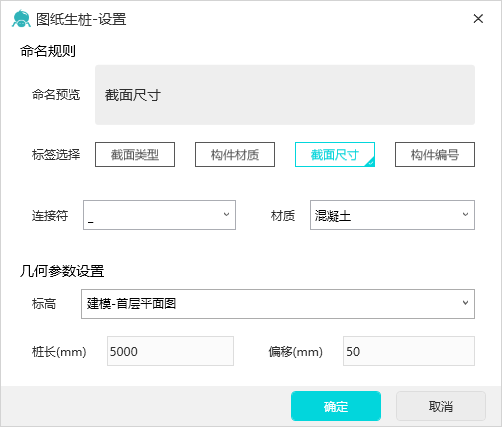

4.点击“图纸生桩”中左下角的齿轮按钮，可以设置其桩创建所需的几何参数和命名规则。

4.1在命名规则设置中，可以通过标签组合的方式创建出自己所需要的命名方式。

注：1.标签的选择顺序会影响到名称当中的组合顺序；

2.选择“构件材质”标签时，在材质文本框中请手动输入，否则将使用默认材质-混凝土；

3.连接符目前不支持在每个分隔中进行自定义。

4.2标高设置。设置桩生成所需的标高、桩长和对应的偏移值。

5.在图层选择完成后，便可以进行创建操作。点击“框选创建”，在绘图区域用矩形框框选生成的桩区域进行部分生成，或者点击“自动创建”，会生成所有的桩。

6.生成完成之后，会弹出生成列表。选择列表当中的某项并双击可快速聚焦至图元位置。

柱转化

拾取图纸上的图层快速生成柱

1.在土建选项卡中选择“图纸生柱”功能；

2.在弹出的窗口“图纸生柱”中点击“拾取图层”按钮，在绘图区域拾取图纸当中柱的轮廓图层，可以选择多个不同的图层，同时可以在左侧的“边线图层”窗口中自由勾选需要生成柱子的图层。

3.当图纸中的标注存在引线时，点击拾取图层，在绘图区域选择引线，可以选择多个不同的图层，同时可以在右侧的“引线图层”窗口中自由勾选需要的边线图层。

注：当图纸没有引线图层时，不需要在绘图区域内选择。程序会自动搜索轮廓图层周边的文字。

4.点击“图纸生柱”中左下角的齿轮按钮，可以设置其柱子创建所需的几何参数和命名规则。

4.1在命名规则设置中，可以通过标签组合的方式创建出自己所需要的命名方式。

注：1.标签的选择顺序会影响到名称当中的组合顺序；

2.选择“构件材质”标签时，在材质文本框中请手动输入，否则将使用默认材质-混凝土；

3.连接符目前不支持在每个分隔中进行自定义。

4.2标高设置。设置柱子生成所需的底部标高、顶部标高和对应的偏移值。

4.3柱类型选择。

5.在图层选择完成后，便可以进行创建操作。点击“框选创建”，在绘图区域用矩形框框选生成的柱区域进行部分生成，或者点击“自动创建”，会生成所有的柱。

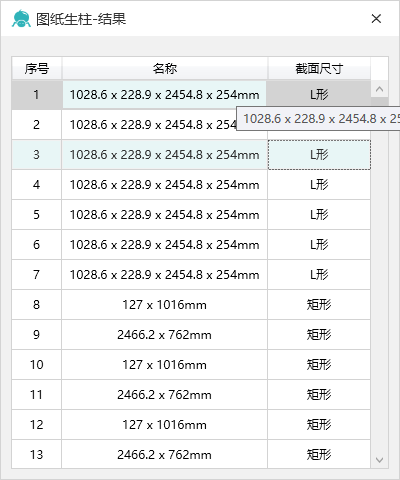

6.生成完成之后，会弹出生成列表。选择列表当中的某项并双击可快速聚焦至图元位置。

承台转化

拾取图纸上的图层快速生承台

1.在土建选项卡中选择功能；

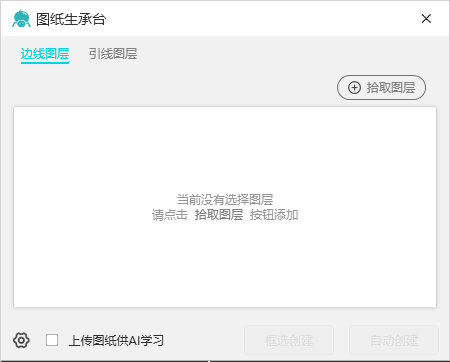

2.在弹出的窗口“创建承台”中点击“拾取图层”按钮，在绘图区域拾取图纸当中承台的轮廓图层，可以选择多个不同的图层，同时可以在左侧的“边线图层”窗口中自由勾选需要生成承台的图层。

3.当图纸中的标注存在引线时，点击拾取图层，在绘图区域选择引线，可以选择多个不同的图层，同时可以在右侧的“引线图层”窗口中自由勾选需要的边线图层。

注：当图纸没有引线图层时，不需要在绘图区域内选择。程序会自动搜索轮廓图层周边的文字。

4.点击“创建承台”中左下角的齿轮按钮，可以设置其承台创建所需的几何参数标高和承台厚度；

4.1在命名规则设置中，可以通过标签组合的方式创建出自己所需要的命名方式。

注：1.标签的选择顺序会影响到名称当中的组合顺序；

2.选择“构件材质”标签时，在材质文本框中请手动输入，否则将使用默认材质-混凝土；

3.连接符目前不支持在每个分隔中进行自定义。

4.2几何参数设置。设置承台生成时的标高、向下偏移和承台厚度。

4.3点击确定返回拾取图层界面。

5.在图层选择完成后，便可以进行创建操作。点击“框选创建”，在绘图区域用矩形框框选生成的承台区域进行部分生成，或者点击“自动创建”，会生成所有的承台。

6.生成完成之后，会弹出生成列表。选择列表当中的某项并双击可快速聚焦至图元位置。

梁转化

拾取图纸上的图层快速生成梁

1.在土建选项卡中选择功能；

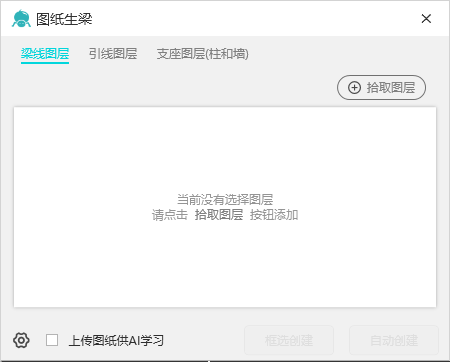

2.在弹出的窗口“图纸生梁”中点击“拾取图层”按钮，在绘图区域拾取图纸当中梁的轮廓图层，可以选择多个不同的图层，同时可以在 “边线图层”窗口中自由勾选需要生成梁的图层。

3.当图纸中的标注存在引线时，点击拾取图层，在绘图区域选择引线，可以选择多个不同的图层，同时可以在 “引线图层”窗口中自由勾选需要的边线图层。

注：当图纸没有引线图层时，不需要在绘图区域内选择。程序会自动搜索轮廓图层周边的文字。

4.当图纸中存在支座图层时，点击拾取图层，在绘图区域拾取，可以选择多个不同的图层，同时可以在 “支座图层”窗口中自由勾选需要的边线图层。

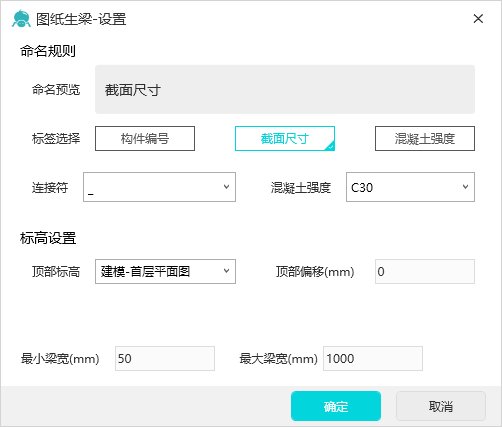

5.点击界面中左下角的齿轮按钮，可以设置其梁创建所需的几何参数如顶部标高和顶部偏移。

5.1在命名规则设置中，可以通过标签组合的方式创建出自己所需要的命名方式。

注：1.标签的选择顺序会影响到名称当中的组合顺序；

2.连接符目前不支持在每个分隔中进行自定义。

6.在图层选择完成后，便可以进行创建操作。点击“框选创建”，在绘图区域用矩形框框选生成区域进行部分生成，或者点击“自动创建”，会生成图纸中所有的梁。

7.生成完成之后，会弹出生成列表。选择列表当中的某项并双击可快速聚焦至图元位置。

墙转化

拾取图纸上的图层快速生成墙

1.在土建选项卡中选择功能；

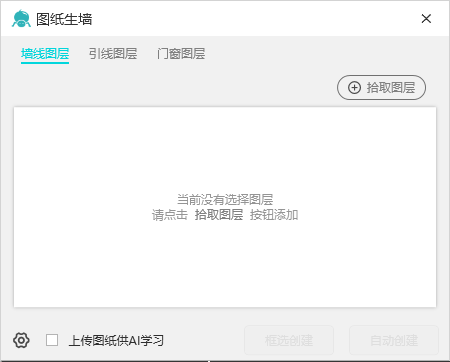

2.在弹出的窗口“图纸生墙”中点击“拾取图层”按钮，在绘图区域拾取图纸当中墙的轮廓图层，可以选择多个不同的图层，同时可以在 “边线图层”窗口中自由勾选需要生成墙的图层。

3.当图纸中的标注存在引线时，点击拾取图层，在绘图区域选择引线，可以选择多个不同的图层，同时可以在 “引线图层”窗口中自由勾选需要的边线图层。

注：当图纸没有引线图层时，不需要在绘图区域内选择。程序会自动搜索轮廓图层周边的文字。

4.当图纸中存在门窗图层时，点击拾取图层，在绘图区域拾取，可以选择多个不同的图层，同时可以在 “门窗图层”窗口中自由勾选需要的边线图层。

提取门窗图层可以提升墙生成的连续性和整体性。

5.点击界面中左下角的齿轮按钮，可以设置其墙创建所需的几何参数如底部标高和底部偏移。

6.在图层选择完成后，便可以进行创建操作。点击“框选创建”，在绘图区域用矩形框框选生成区域进行部分生成，或者点击“自动创建”，会生成图纸中所有的墙。

7.生成完成之后，会弹出生成列表。选择列表当中的某项并双击可快速聚焦至图元位置。

门窗转化

拾取图纸上的图层快速生成门窗

1.在土建选项卡中选择功能，在绘图区域内框选门窗表的范围。选择完成后会弹出识别后的内容。

“清除表格”清空当前列表内的所有内容

“拾取表格”支持多次拾取添加

点击“确定”完成门窗表的拾取

2.在功能区内点击“图纸生门窗”按钮，在弹出的窗口“图纸生门窗”中点击“拾取图层”按钮，在绘图区域拾取图纸当中门窗的轮廓图层，可以选择多个不同的图层，同时可以在 “边线图层”窗口中自由勾选需要生成门窗的图层。

3.当图纸中存在编号图层时，点击拾取图层，在绘图区域选择编号图层，可以选择多个不同的图层，同时可以在 “编号图层”窗口中自由勾选需要的编号图层。

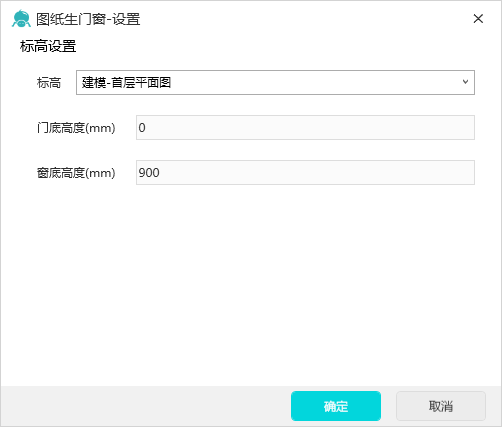

4.点击界面中左下角的齿轮按钮，可以设置门窗创建所需的几何参数如标高、门底高度和窗底高度。

5.在图层选择完成后，便可以进行创建操作。点击“框选创建”，在绘图区域用矩形框框选生成区域进行部分生成，或者点击“自动创建”，会生成图纸中所有的门窗。

6.生成完成之后，会弹出生成列表。选择列表当中的某项并双击可快速聚焦至图元位置。

重力流管道

拾取图纸上的图层快速生成重力流管道

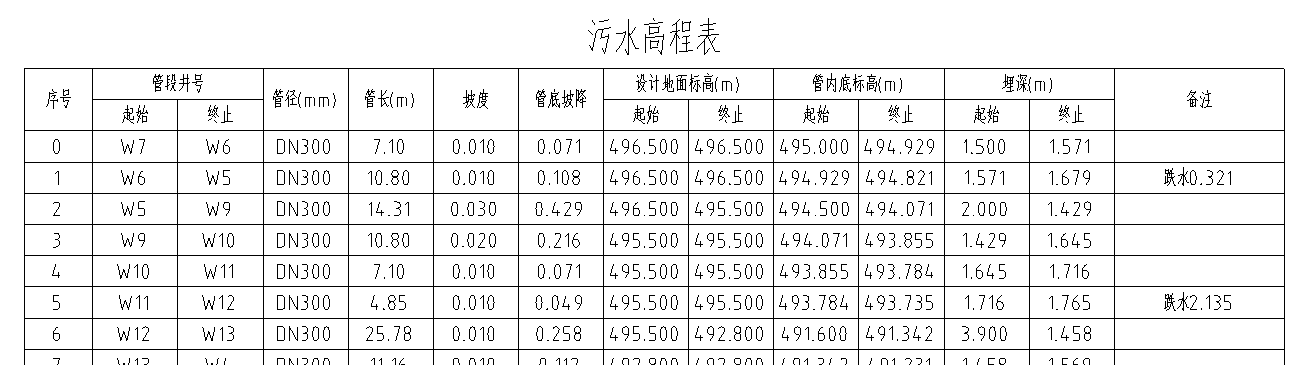

1.点击“重力流管网”功能，在“高程表”下点击拾取表格，在绘图区域内选择图纸然后框选高程表表格范围。

2. 在“坐标表”下点击拾取表格，在绘图区域内选择图纸然后框选坐标表表格范围。

3.点击界面中左下角的齿轮按钮，可以设置管网创建所需参数；

系统类型：设置管网中管道的系统类型；

管道类型：设置管网中管道类型；

参照标高：用于设置管道生成时所需要的参照高度；

绝对高程：绝对高程应根据项目实际情况进行设置；

井长度和井宽度：设置水井的长度和宽度；

4.生成完成之后需根据图纸位置手动将模型对齐。

注意：表格应符合《GB T50114-2010 暖通空调制图规范》中的相关规定，以避免识别错误。

《GB T50114-2010 暖通空调制图规范》

示例图纸

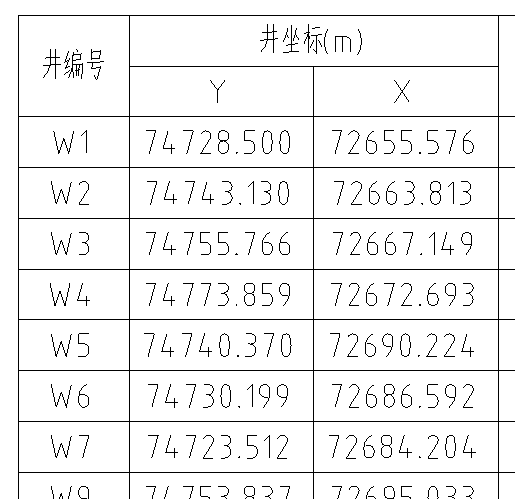

井坐标表应符合上图标准
