1.先绘制一个常规模型，如图所示。

2.编辑材质。点击“外观”选项下的“图像”右侧的下拉箭头点开改为“渐变”，如图所示。

3.选择下图标记的箭头，修改为自己需要的颜色，如图所示。

4.下面是模型出来的效果，如图所示。

5.还可进行任意角度旋转，如图所示。

意义：通过学习上述文章，了解到可以通过材质颜色的编辑，来创建以渐变色为例的不用样式模型，合理运用，方便建模。

在我们日常工作中会用到很多快捷键，快捷键可以大大的提高了我们的工作效率，快捷键既有默认的也可以自行设置，当我们记不起默认的快捷键时，我们把鼠标放置在菜单图标上存在快捷键的也会显示出来它的快捷键，像这样：

而在设置时可根据自身的记忆习惯及操作习惯，给使用快捷键增添便利度。那来看看要怎么自己设置快捷键，让自己用得得心应手。

设置快捷键

通常情况在设置Revit软件的快捷键时会在软件里面自行设置。

1、在Revit软件中，选择应用程序图标，在下拉菜单选择“选项”；

2、在选项窗口选择“用户界面”；

3、在“用户界面”窗口中有快捷键的“自定义”，点击“自定义”；

4、按钮会弹出“快捷键”窗口；

5、在快捷键”窗口中可以修改和查看对应的快捷键，修改的话直接选择对应的命令，输入新的快捷键即可。

另外不要走入极端，设置太多快捷键，多了反而记不住，常用的十几个设置好即可！

设置好之后也建议自己另外记一下，比需要的时候再去系统里查看省时多了~

在今天的revit入门级小教程中，我们就一起来认识一下Revit项目信息这个选项，其中，教程的重点就是：Revit项目信息怎么写？接下来，一起来看看Revit项目信息使用教程吧！

Revit

Revit项目信息：

单击“管理”选项卡

“设置”面板

“项目信息”。

在“实例属性”对话框中，指定下列内容：

能量设置。指定用于定义导出到gbXML文件的值的参数。

项目发布日期。

项目状态。

客户名称。

项目地址：单击“编辑”，在文本框中输入地址，然后单击“确定”。

项目名称。

项目编号。

单击“确定”。

项目信息包含在明细表中，该明细表包含链接模型中的图元信息。还可以用在图纸上的标题栏中。

问题

您在安装 Autodesk 产品时遇到问题，并需要收集更多信息，以解决问题或将数据提交给 Autodesk 产品支持团队。

解决办法

应该记下您执行的是完整产品安装，还是现有产品的 Service Pack 安装。

如果在安装过程中从 Microsoft 安装程序收到 4 位数的错误代码，请参考以下 Microsoft Developer Network (MSDN) 文章，以获取有关此错误代码的详细信息：

http://msdn2.microsoft.com/en-us/library/aa372835.aspx

在此对话框中显示的关于 Autodesk 产品的错误也会记录到当前用户的 %TEMP% 文件夹的文件中。

访问这些文件

在“运行”对话框中，输入 %TEMP%，然后单击“确定”。

单击“查看”选项卡。

在“文件夹选项”对话框中，单击“查看”选项卡。

在“高级设置”下，清除“隐藏已知文件类型的扩展名”复选框。单击“确定”。现在应该可以看到文件扩展名。

滚动至按 .log 文件扩展名排序的文件

选择所有的 .log 文件并归档到一个 ZIP 文件中

将 ZIP 文件附到向 Autodesk 报告的案例中。

如果您是从网络展开进行安装，则还有一些日志文件会创建在展开位置的其中一个子文件夹中。可以使用这些文件对问题进行更深入的诊断，或将这些文件提交给 Autodesk。

如果您是 Autodesk 速博应用客户，请单击以下链接，在 Autodesk 速博应用中心报告支持请求。

http://pointa.autodesk.com/local/enu/portal/signin.jsp

有关其他的安装问题，请参考《Installation Troubleshooting Guide》。

    文章来源：

    【柏慕联创BIM技术服务，文/胡林】

    问题：Revit中在绘制某些族的时候会要控制在左边或者右边，这如何解决呢？

    以标注为例，在施工图出图阶段会出现很多标记族。如果标注完以后再拖拽会出现很多问题。这时我们只需要做一个标记族，在族中有左向与右向标记即可。

    首先我们编辑一个注释族，选中标签后在属性对话框中给“可见”一栏关联参数“右”。如图-1

    图-1

    镜像标签到左侧，然后对左侧的“可见”一栏关联参数“左”。然后在族类型中添加公式：“右=not(左)”所有符号用英文输入法输入。如图-2

    图-2

    点击图-2中的族类型下的“新建”按钮。分别建立类型“左向标注”与“右向标注”。如图-3

    图-3

    此处注意分别设置好左与右的可见性。然后载入项目中进行验证即可。

    图-4

    免费Revit教学视频。

学习Dynamo有一段时间了，最近整理了下自己的笔记，分享一些给初学者，做个备忘吧！（PS：很多资料网上都能搜到，我仅仅是收集整理下笔记，分享给大家）

今天先简单介绍下Dynamo，后续会逐步深入。

首先我们来了解一下 Dynamo、Dynamo Player、Dynamo Sandbox与Dynamo Studio的区别：

1、Dynamo是免费插件，可以链接在图形类主程序（AutoCAD、Maya等）上运行，实现各个软件平台间的信息以及数据交互。

附加在图形类软件上时，需要设计针对主程序图形类实体的节点库。

Dynamo以前也是Revit的插件，现在已经集成为Revit内置的可视化编程工具，可辅助快速实现参数化设计、数据管理以及性能分析。

2、Dynamo Player是Dynamo的自动执行器，自Revit2017.1开始内置提供。

Dynamo Player可以不打开Dynamo界面而直接自动执行DYN文件，从而实现插件式运行。不过目前Dynamo内的节点尚无法实现真正的用户交互界面的设计及驱动，需要预先在DYN文件内指定（如选中Revit构件）才能保证DYN文件直接执行。否则唯有通过Data-Shapes等软件包来构造一个简易的用户交互对话框界面来实现实时选择、指定。

3、Dynamo Sandbox是插件的沙盒程序，可以在没有链接主程序的支持下轻量运行。但是与主程序相关的节点均不可用，同时因为缺乏主程序提供的图形显示驱动，图形显示往往有问题。

Dynamo Sandbox可以当成是Dynamo程序的代码浏览器，不需要打开庞大的应用程序再激活Dynamo，就能直接快速地看到程序内的节点及其链接关系。

4、Dynamo Studio是需要独立注册的软件，可以脱离主程序运行，同时也是Autodesk一切基于WEB的Dynamo服务的基础。

Dynamo早期版本在“附加模块”菜单，Revit 2017开始内置Dynamo，在“管理”菜单下。

Dynamo在Ribbon菜单的位置如图：

Dynamo软件包的安装：

默认可用通过在线搜索软件包并进行安装

若联机安装软件包时提示“空路径是非法的”，安装时需要保持翻墙状态

也可以从别人电脑拷贝已经下载的软件包，复制到默认软件包路径即可（默认路径，可以在设置-管理节点和软件包路径中看到）

一般路径为：C:\Users\Administrator\AppData\Roaming\Dynamo\Dynamo Revit\1.3\packages

只需把拷贝的软件包扔到里面，重新打开Dynamo就有了。

软件包内一般包含三个目录及一个JSON格式的配置文件。

其中的DYF目录放置的是自定义节点文件；BIN一般放置DLL等自定义节点或者自定义节点需要调用的二进制的文件；EXTRA目录用于放置一些说明、案例等文件。

Dynamo启动界面

工作界面

了解了这些，就可以选择节点，进行一些基本操作了

（来源：BIM的乐趣）

【相关阅读】

Dynamo初学常识梳理（一）——Dynamo安装及操作界面

Dynamo初学常识梳理（二）——Dynamo的图形元素归纳

Dynamo初学常识梳理（三）——节点

Dynamo初学常识梳理（四）——Revit图元

Dynamo初学尝试梳理（五）-代码块上篇

Dynamo初学常识梳理（六）-代码块下篇

如何在Revit中创建弧形管道 ？下面就来讲解一下。

1、新建族文件，选择“公制常规模型”族样板，如图所示。

2、切换至前立面视图，绘制一条参照平面，添加尺寸标注，并添加参数H，如图所示。

3、设置工作平面,选择“拾取一个平面”，拾取绘制好的参照平面，弹出“转到视图”对话框，选择“楼层平面：参照标高”视图，如图所示。

4、创建模型线，选择“起点-终点-半径弧”的绘制方式，绘制一段弧线，然后选择“直线”的绘制方式，捕捉弧的中点，绘制一条切线。选择两条模型线，在属性栏中取消勾选可见性，如图所示。

5、绘制三条参照平面，并且与模型线锁定。注：弧线的端点与模型线锁定，如图所示。

6、添加尺寸标注及参数，如图所示。

7、创建放样，并添加管径参数、弧长参数及曲率半径参数，如图所示。

8、根据族的需求，更改族的插入点及变化方向。

族的插入点：选择垂直或平行原参照平面的两条参照平面，如图所示。

9、变化方向：去掉“EQ”约束，根据需求锁定对应是参照平面即可，如图所示。

将族实例放置在项目中时会触发此警告，并且族类的几何图形无法生成。

警告：无法生成类型“族/类型名称”。

问题：将族放置在项目中时，无法生成几何图形。 这可能有多种原因。在族编辑器中打开该族，以找出将其放置在项目中时无法生成几何图形的原因。

解决方案：在族编辑器中修改该族以删除/更改有问题的图元，让后将其重新载入到项目中。 确认族是否按预期正常工作。必要时重复该过程。排除故障时要查看以下这些最常见的图元：

• 约束 – 几何图形的约束可能使族中特定的几何图形无法创建。删除约束并测试族。

• 公式 – 在族参数中使用公式时，需要确保公式值在控制几何图形时不会导致负值。验证公式可以求解且无数学或逻辑错误。

• 几何图形 – 由于族是曲折的，几何图形可能变得无效。几何图形可能自交，形状的面可能变得太小，形状的草图可能会变为无效，等等。

• 空心几何图形 – 当空心几何图形剪切族中图元或剪切主体时，可能导致不剪切图元，剪切图元但保留非常薄（小于 1/32 英寸/0.79 毫米）的部分，等等。

• 主体行为 – 族编辑器中的主体条件可能随项目中的主体条件而变化。调整族中的主体条件以确认行为。

• 阵列 – 阵列几何图形可能未受约束。检查阵列或将嵌套族几何图形用于阵列，获得预测性更高的行为。阵列值不能小于 2。如果阵列由公式控制，请确认结果值不小于 2。

• 组 – 项目中分组的几何图形可能不能正确生成。解组几何图形或使用嵌套族几何图形替代。



作为最佳做法，创建族时应经常在族环境和项目环境中测试和调整组。

在Revit中，可以直接将现实生活中对应的元素(如柱子、墙等)放进模型中。当模型建立完成，可以产生各种图纸、平面图、立面图、3D图以及明细表等。在Revit模型中，所有图纸、平面图、立面图、3D图以及明细表这些讯息及信息都是出自于同一个建筑模型的数据库。在视图和明细表操作时，Revit将收集模型相关的讯息及信息，并且同步这些讯息及信息。Revit参数化修改引擎可以自动同步这些讯息及信息及修改这些讯息及信息。

　　在Revit中导入CAD，拾取的轴网时会出现有很细小的误差，此时该如何解决呢?有时尺寸标注显示是整数的构件往往带有很细小的尾数。在通常情况下这些尾数可以忽略。但是输出在施工图的时候这些尾数往往会影响出图表达，此时该如何解决这个问题。

　　1、首先点击“管理”选项卡中“设置”面板下的“项目单位”命令。在弹出的对话框中选择“长度”命令。然后设置成如图所示样式，点击确定。

　　2、绘制轴网,如图所示。

　　此时修改标注的单位尾数，有两种方法：

　　第一种：选中尺寸标注，在其类型属性中，将尺寸标注**一个新类型出来，点击“单位格式”，并勾选使用项目设置，如图所示。

　　第二种：选中尺寸标注，在其类型属性中，将尺寸标注**一个新类型出来，点击“单位格式”，将其舍入改为“3个小数位”，如图所示。

　　3、设置完成后可以发现临时尺寸标注是带有三位小数，如图所示。

　　Revit中项目单位的用法的意义：通过学习上述文章，可以学习到Revit软件中项目单位的设置，以及项目单位设置的作用：添加多位小数时方便进行检查，而尺寸标注为正整数方便出图。

【来源：CAD吧】

有时我们在使用revit的过程中，出现的一些问题有时都让人特别头疼，特别是没有任何的线索可追寻更让人抓狂，平面视图中管件的莫名其妙透明就是一个很典型的例子。这样的问题没碰到不要紧，一碰到要人命，近期我们也会持续介绍revit视图控制中不为人知的“秘密”，现在先让我们看一下如何解决眼前这个问题。

1.排除族显示精细度的问题：

很多时候我们会从网上下载族，或者用一些插件的族库，但质量参差不齐，导致我们有的时候在平立面视图中看不见管件!这种情况在风管管件中出现的概率比较高

双击有问题的管件，或点击“编辑族”来进行查看

确认族里的构件的实体模型(并非参照线或者模型线)在我们所选的视图“精度”中是否可见，以及对应的“视图类型”(平、立面等)中是否可见

注意：我们也可以在视图中单独设置构件的精细度，这可能造成管件与视图的显示精度不一致

2.排除基线的影响：

第二种情况虽然发生得较少，但也正是我们说的最难找到原因的情况

revit2016及更早的版本在视图属性面板中，找到“基线”选项，选为“无”或“非视图楼地面的标高”(如当前视图为level2，则不能选择level2)

而在revit2016以后的版本，我们可以在视图属性面板“底图”中找到2个属性：底部和顶部范围，同样可以选为“无”或是“顶底范围超过视图楼地面的标高”
(如当前视图为level2，底部为level3或是顶部为level1)

大家在不掌握原理的时候，还是建议选择“无”

其实这里虽然是一个小问题的，但抛转引玉，还涉及到revit中“视图范围”和“底图”相关大量的复杂逻辑，后面我们也会逐一介绍。

    通常项目接近尾声时，我们会对模型进行简单的清理，删除一些不用的族，如可载入族、系统族。删除其它族时没什么问题，但是在删除系统族时经常会出现警告，如图1、2所示。

    图1

    图2

    总结：经过仔细核查模型后，总结以下两点。

    1、模型中并没有此系统图元。

    2、此为警告，不是错误，且可以忽略。

    以后再遇到这类警告，可以删除无用的系统，对其它系统不会造成关联影响。

    编辑：邓承婷

    审核：邓承婷

    技术创新中心BIM中心

    免费Revit教学视频。

在BIM软件Revit中，当我们移动项目基点时会发现项目和图元也随之发生了变化，那么如何怎样单独移动项目基点呢？下面就让我们来了解一下吧。

首先我们要让项目基点显示出来，项目基点默认一般是不显示的，快捷键VV打开可见性设置，把项目基点勾选上这样就显示出来了。

选中项目基点，点击左上角的“修改点的裁剪状态”按钮，出现红色的斜杆就可以了。

此状态下我们就可以通过移动命令或者修改坐标来移动项目基点。

移动修改过后，重新点击左上角的“修改点的裁剪状态”按钮，变为原始状态。

再通过可见性设置把基点隐藏了，这样基点的移动就完成了。

好了，以上就是BIM公司的小编为大家带来的Revit中如何单独移动项目基点了，希望对大家有所帮助。

在制作族的过程中，通常在标高视图中看不见图元，但是在三维中却有图元，这时就需要查看视图中是否选择相应条件。还需要注意视图范围的范围。那么这里给大家介绍在族中如何设置视图范围。

三维中显示一张桌子和四条腿，但是在平面图中只显示一个平面，并没有显示桌腿，如图所示。

选择属性栏，族：家具下来选择楼层平面，这样在属性一栏下面则看到视图范围。

选择是范围，点击编辑。输入合适标高范围值，如图所示。

这样就完成在平面图显示桌腿的表达效果，如图所示。

意义：项目中平面视图有视图范围，族中平面视图同样也有视图范围，通过合理的调整视图范围，可以方便在创建族构件过程中进行观察。

    （1）打开一个显示地形表面的场地平面。

    （2）单击“体量和场地”选项卡“修改场地”面板（子面域）。Revit将进入草图模式。

    （3）单击（拾取线）或使用其他绘制工具在地形表面上创建一个子面域。

    注：使用单个闭合环创建地形表面子面域。如果创建多个闭合环，则只有第一个环用于创建子面域；其余环将被忽略。

    文章来源：启程造价学社

问题：

安装Autodesk软件时出现1406错误。

错误1406。无法将值写入关键字。

解决方案：

通常，可以忽略此错误，单击“忽略”几次以继续安装。但是，如果安装失败，请尝试以下建议。

转到正确的关键点位置。在上面的示例中，您需要转到：

ComputerHKEY_LOCAL_MACHINESOFTWAREClasses

1.在“零部件”上单击鼠标右键，然后选择“权限”。

2.单击“高级”按钮。

3.选择“所有者”选项卡

4.在“将所有者更改为”下：选择“管理员”（组），然后单击“应用”。

5.然后，选中“复选框”“替换子容器和对象的所有者”，再单击“应用”。

6.转到“权限”选项卡，选中此复选框：使用可从此对象继承的权限替换所有子对象权限，然后单击“应用”。注意：根据您的操作系统，上述措词可能略有不同。

    文章来源：BIMproject

    1、选择族样板，设置族参数及族类型。

    打开软件点击新建族，选择“公制常规模型”族样板创建族，如下图点击“族类别和族参数”按钮，选择族类别为“管件”，并设置族参数列表下零件类型为“多个端口”；其他参数可根据实际需要进行设置；

    2、放样创建存水弯主体模型。

    如下图绘制两个竖直参照平面，使用注释选项卡下的对齐尺寸标注命令标注两个参照面的距离，并添加实例参数标签，名称分别为“套管宽度”；绘制模型线并对齐锁定在该参照面及默认水平参照面上；

    绘制水平参照面，并标注其到默认水平面的距离为“半径1”，使用模型线命令中的“圆形-端点弧”工具绘制弧形，如图；将弧形中心标记可见并对齐锁定在图示水平竖直参照面上，其半径值指定标签“半径1”；

    弧形的结束位置我们再添加一个竖直的参照面和一个水平参照面，并标注其到圆形的距离为“长度1”、到套管末端的距离为“长度2”；

    打开族类型对话框，输入公式：长度1=半径1*sin(45°)、长度2=半径1*cos(45°)、然后将弧形端点对齐锁定在交点处；

    使用模型线直线工具继续绘制45°直线，并将端点对齐锁定在交点处，结束位置我们再绘制水平竖直参照面确定，这两个参照面暂时还不容易确定位置，我们先不管它，接着后面的画；绘制水平竖直参照面先确定第二段弧形的圆形位置，然后就可以确定刚刚绘制的直线末端的两个参照面的位置，如图；绘制弧形并标注半径值为“半径1”，将其圆形对齐锁定，起始端点和末端分别对齐锁定在对应的两个水平参照面上；

    这时我们可以先整个出口高度确定，如图，添加两个竖直方向的参照面，分别进行标注，并添加尺寸标签“半径1”、“管件外半径”；然后最外边缘两个参照面之间的距离就是出口高度值；

    标注圆形到最左边边缘处竖直参照面的距离为“半径1”，接着绘制末端套管模型线，套管结束位置再添加水平参照面来确定，并标注与起始短的距离为“套管宽度”；将模型线两个端点分别对齐锁定在参照面上；然后来添加整个长度标签，名称为“长度”，这样基本的路径就绘制差不多了，接下来我们要先导入查找表格文件，把参数值添加完成再来绘制放样模型；

    3、导入查找表格数据，关联模型参数。

    打开“族类型”对话框添加名称为“查找表格”文字类型的参数；

    然后点击“族类型”对话框中“查找表格”下面的“管理”按钮，导入文件路径为：C:ProgramDataAutodeskRVT2015LookupTablesPipe下的“TrapP-PVC-U-Drainage”（示例）表格文档；同时将将该表格文档名称复制粘贴作为“查找表名称”值；

    根据导入的表格内容，我们还需要在族类型对话框添加实例参数：管件外径、公称直径、公称外径、壁厚、套管外径、；并添加公式关联参数值：壁厚=size_lookup(查找表名称,”WThk”,0.02*公称直径+1.1mm,公称直径)；公称外径=size_lookup(查找表名称,”NOD”,if(公称直径>200mm,公称直径,公称直径+10mm),公称直径)；套管宽度=size_lookup(查找表名称,”SWid”,0.24*公称直径+21.7mm,公称直径)；套管外径=公称外径+壁厚*2；出口高度=size_lookup(查找表名称,”OHgt”,1.33*公称直径+30.3mm,公称直径)；长度=size_lookup(查找表名称,”Lgt”,2.22*公称直径+46.9mm,公称直径)；管件外径=公称外径；套管外半径=套管外径/2；管件外半径=管件外径/2；

    4、检查修正，完成最终模型。

    当公称直径太大，要保证弧形区域能创建出模型，我们需要将这种情况进行修正，输入公式：半径1=if((长度-套管宽度-出口高度+管件外半径)/(2*cos(45°)+2*sin(45°)-1)>管件外半径+1mm,(长度-套管宽度-出口高度+管件外半径)/(2*cos(45°)+2*sin(45°)-1),管件外半径+1mm)；

    5、放样创建实体模型。

    点击创建选项卡下的“放样”命令拾取模型线，点击完成切换到里面视图编辑轮廓，并将轮廓半径指定标签“管件外半径”，然后再放样绘制套管，并指定标签“套管外半径”；

    6、添加连接件，导入项目。

    在“创建”选项卡下点击“管道连接件”分别给存水弯添加连接件，并对连接件直径值关联到公称直径标签，二维表达这里不做详细介绍。

    免费Revit教学视频。

    我们的工程项目中轴网的作用就像空间几何运算中的坐标系一样重要，但不一样的是轴网体系并不是绝对的且存在着不唯一性。

    同样，在revit中轴网也体现出了两个鲜明的特点：

    1）轴网是有边界范围并且可以灵活调整的；

    2）可以存在多个不平行的轴网体系并且可以有重叠的范围。

    但是软件的这些灵活设计也给我们带了一些困扰！轴网体系有限的边界范围会使得其在某些视图下不可见，并且会产生在三维空间上。

    今天，我们就来看一下如何解决这些问题。

    1.调节正交轴网的可见范围

    先来了解一下与坐标系正交的轴网分别在平面视图和剖立面视图的影响范围。

    在平面视图中我们选中任何一根轴网，都可以见到一个可拖拽的控制柄；

    这个控制柄不仅仅是显示，而是实际意义上轴网在平面空间上的区域范围。

    我们自己可以通过画一个剖面与其边界相交进行验证，这里不在详细解释。

    同样我们来到立面视图，也能看到立面方向上的控制柄控制着轴网的垂直空间范围。

    这也是导致很多时候我们发现轴网不可见的主要原因！

    注意：请先创建完所有标高再画轴网。

    如果我们如下图，只建了地下部分的标高就开始创建轴网，那当你在创建地上部分的标高和视图时就会发现轴网不可见了。

    因为先创建标高后再创建轴网，revit会根据标高智能去条件轴网的垂直范围：

    当然在正交轴网中还相对好补救一些，我们可以直接在立面中，通过拖拽控制柄范围来修改；不过在斜轴网和弧形轴网中就相当麻烦了！

    2.调节斜轴网的可见范围

    对于斜轴网我们发现在立面中是不可见的：

    因此我们只能通过绘制与其平行的剖面，然后打开剖面在2个方向中进行调整了，非常麻烦！

    所以，请先创建完所有标高再画轴网。

    3.调节弧形轴网的可见范围

    而对于弧形轴网，你们无法绘制一个弧形剖面与其平行，因此需要通过选中以后点击“影响范围”来进行逐一修改：

    所以重要的事情说三遍：

    请先创建完所有标高再画轴网！

有的时候当我们因为项目需要安装了低版本的revit后，会发现每次双击rvt文件都会以低版本启动，这往往非常恼人，即使设置了windows文件默认打开方式也不会有效果。

这是由于revit自身在注册表中写入了启动信息，最后安装的版本会进行覆盖，有的时候软件发生异常崩溃时也会被其他版本覆盖，现在让我们看一下是如何进行修改的。

1.修改revit工程文件默认启动版本：

首先我们需要打开Windows注册表，在左下方搜索栏输入regedit

找到或者输入路径：

计算机HKEY_CLASSES_ROOTRevit.Projectshellopencommand

选中注册信息，右键点击修改

将revit版本号改为我们希望的启动版本，例如2020

注意：前面的路径应该与对应revit版本的安装路径相同

忘记revit安装路径的话，可以右键点击”打开文件所在位置” 查看

2.修改revit族文件默认启动版本：

同样的方式我们找到revit族文件的注册启动信息位置：

计算机HKEY_CLASSES_ROOTRevit.Familyshellopencommand

将路径改为对应的revit版本

下次双击打开rvt或者rfa文件时就能根据自己想要的revit版本打开了，是不是方便了很多呢

    随着BIM模型精度的提高，大多数人在绘制模型或提交模型时，都希望有相对应的专业的平面视图，就需要复制多个平面视图。

    右键复制视图时，会发现有三个选项：复制、带细节复制和复制作为相关

    1、复制。复制一个视图“标高1副本1”，这时可以发现，此图相对于原图，墙体显示一样，但少了“房间”这标记。也就是说，“复制”命令只能复制三维的构件，不能复制二维的构件.

    2、带细节复制。选择“带细节复制”，复制一个视图“标高1副本2”，这时可以发现，此视图相对于原图，不仅显示一样的墙体，“房间”这标记也复制了过来。也就是说，“带细节复制”不仅可以把三维构件复制过来，还可以对二维构件进行复制。

    3、复制作为相关。复制一个视图“标高1-从属1”。直观可见，此视图是原始视图（标高1）的子视图，从属视图标高1。观察发现，同样的三维和二维均被复制过来了。那么它和带细节复制有什么不同吗？

    “带细节复制”和“复制作为相关”的区别：它们的关键区别在于从属关系。一般来说，复制完成的视图与原视图，三维构件联动，二维构件相对独立；而从属视图与原视图在三维视图及二维视图均保持联动关系。简单的说，就是：原视图（标高1）删除东立面的墙体，复制视图（标高1-从属1）的东立面的墙体也被删除了。

    1）单击“管理”>“设置”面板>“材质”把原有的材质名称全部删除点击确定，如图1回到平面视图中选择墙体编辑墙体材质如图2;

    图1

    图2

    3）也可以在材质对话框中点击“标识”工具，在材质类中给材质分类如图3；

    图3

目前，相信使用Revit的用户是非常多的，根据有在使用Revit的用户反映，在Revit中选择或创建管道时，响应速度较慢或滞后，且程序可能会挂起。此时，光标会旋转几秒钟。

状态：

此事件已在以下产品中解决：

Revit 2020.2

要安装更新，请打开Autodesk桌面应用程序,然后单击“我的更新”。要安装新版本的 Autodesk 软件，请打开 Autodesk 桌面应用程序并登录，然后单击“我的产品”。要使用 Web 浏览器安装更新或新版本，请登录到 Autodesk Account。(您对新版本或更新的访问权限取决于您的 Autodesk 软件权利。)

解决方法：

要避免此问题，请执行以下操作：

重命名问题级别，以指明它是旧级别(例如，级别1不使用)。

使用适当的名称创建新层。确保其标高与旧标高相同。

从旧标高到夹板切割所有管道。

粘贴与选定标高对齐的管道，选择新创建的标高。注意:如果粘贴不起作用，请选择管道(而不是剪切)并将参照标高修改为新标高。)

删除原始标高。(注意:这将导致在此级别上创建的任何视图丢失，因此应谨慎执行此操作。或者，将此标高放置在自己的工作集中，并使工作集在所有视图中都“不可见”,以防止无意中被使用。)

仅插入处理模型所必需的链接。

在“系统类型属性”中将计算方法更改为“性能”。

    来源丨益埃毕教育

    由于在Revit项目环境中内建模型无法创建“点”这个图元，所以当需要创建椎体时不能直接用一个点和一个面来创建生成椎体。

    1.首先我们进入內建体量如下图所示

    2.在平面上绘制一个如下图所示的参照平面，通过拾取这条参照平面来设置绘制视图。

    3.随意绘制一个中心在参照面上的多边形（注：多边形的边与我们所绘制的参照平面必须垂直）。

    4.点击创建选项卡下，工作平面面板中“设置”命令。

    5.拾取我们之前绘制的工作平面并进入南立面

    6.绘制一个如图所示的三角形，应注意三角形的中心不得超过多边形的中心。

    7.绘制完成后进入三维视图，看到的视图如下。

    8.同时选中多边形与三角形点击创建实心形状。

    9.最后形成的模型如下图所示。

    -END-

    文章来源：Revit教程

    Revit制作族的过程中会有很多族样板来共大家选择，选对的族样板会让后期的工作简单不少。

    这一节我们讲解利用“基于线的公制常规模型”族样板来制作一个简单的篱笆，按照这个方法也能制作其他类似的族。

    放样来制作篱笆的横杆，放样的路径也就是我们之后篱笆的路径。

    期间应该注意放样的路径和参照线锁定，后期在项目中绘制的过程中才能让族模型跟着鼠标的点击间距布置。

    篱笆的立柱是通过阵列给参数来实现的。

    这个族的制作过程很简单，也可用于其他类似族的制作过程中去。

    来源丨益埃毕教育

    Revit中自带有四种项目样板，在很多情况下默认的样板可能不满足使用需求，此时需要按照相对应的项目需要创建新的样板文件。那么如何快速使用新创建的项目样板，并让这个样板文件与Revit自带的样板一样，每次打开软件都可以快速使用，下面就来讲解一下具体的设置方法。

    1、打开Revit选项卡右下方的“选项”，切换至“文件位置”选项卡下，如图所示。

    2、安装完成后，软件默认有四个样板，可以点击加号可以添加新的样板快捷使用方式，点击箭头，可以调整上下位置关系。点击“路径”选择相对应的文件，如图所示（此时为软件默认样板路径）。

    3、将新建的样板文件保存到上图所示的路径位置，如图所示。

    4、点击加号，在“路径”栏中选择相对应的文件位置，将新保存的样板文件添加进去即可，如图所示。

    完成上面几步的设置之后，打开新建项目文件，便可以看到刚才设置的样板文件已成功地添加到Revit自带的四种样板文件后面，使用起来方便快捷。

    意义：每个项目情况层次不齐，设计建模过程中所使用构件族不同，所以使用的项目样板也是不一样的，提前准备好一个合适的样板，可以为后期的工作带来很多便利。通过学习上文，可以为将样板添加至快捷创建项目位置，方便使用。

    来源丨益埃毕教育

    发布丨EaBIM_工号07

    在绘制机电管线的时候，详细程度除精细模式外，管道下方会出现类似于“光晕”的存在，如图所示。但是可能不需要光晕。那应该怎么设置呢？下面进行讲解。

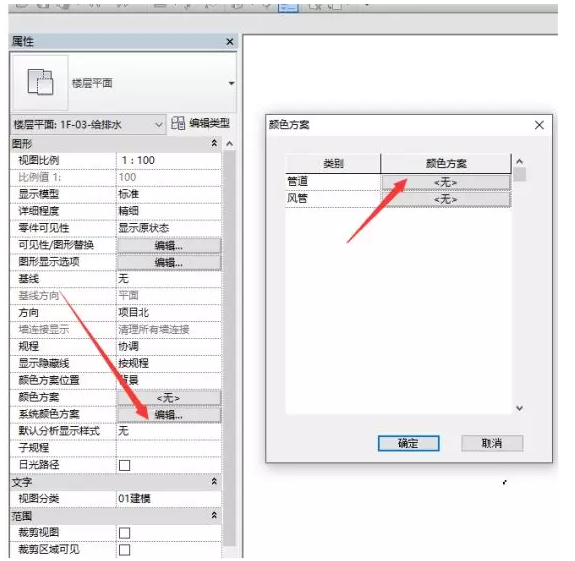

    01、在视图属性栏中找到“系统颜色方案”，点击“编辑”，如图所示。

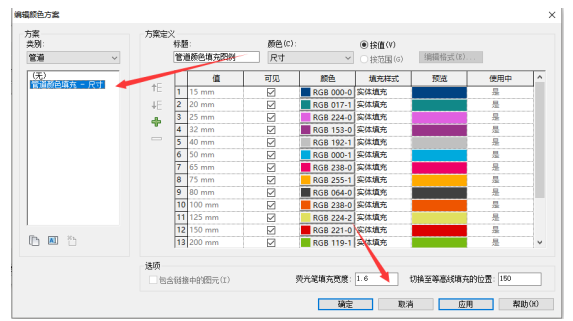

    02、编辑“管道颜色填充”，将方案改选为无；如果的确需要颜色填充图例，那么就稍微把荧光笔宽度的值稍微改小一点，如图所示。

    -END-

有时候打开项目会提示您图元受损，那该怎么办呢?

方法：

单击 “应用程序“打开“项目”。

在“打开”对话框中，浏览并选择项目文件，选择“核查”选项，然后单击“打开”。“核查”选项可扫描、检测并修复项目中损坏的图元。 使用此选项时，打开文件可能要花费一些时间。

保存项目文件的新的核查版本。

如果仍然存在问题，确定哪些图元会导致该问题，如下所述：

打开不会导致错误消息的此项目的备份副本。

单击“管理”选项卡“查询”面板(按 ID 号选择)。

在“按 ID 号选择图元”对话框中，输入已损坏图元的 ID 号(由原始错误消息提供)，然后单击“显示”。在早期版本中，第三方工具有时会造成“项目信息”图元损坏。

如果“按 ID 选择”工具指示损坏的图元为“项目信息”，请执行以下操作：

打开项目文件的核查版本。

打开不会显示损坏图元错误消息的另一个项目副本(例如备份副本)。如果工作共享模型出现图元损坏，可以打开不会显示错误消息的模型的本地副本。

确保 Revit中只打开 2 个文件。

在核查项目文件中，请执行以下操作：

单击“管理”选项卡“设置”面板(传递项目标准)。

单击“放弃全部”。

选择“项目信息”。

单击“确定”。

如果显示“重复类型”对话框，单击“覆盖”。关闭项目的备份副本。

保存核查后的项目文件与更新后的项目信息。

我们在做项目时，有时为了方便检查模型或者展示成果，需要将构件透明度做下调整，从不透明状态调整微透明或者半透明等，这里以楼板为例，如下：

那么，用Dynamo如何来实现楼板透明度调整呢？

还是先打开Dynamo，新建一个项目文件，在“Revit”-Views-View下找到“View.SetCategoryOverrides”节点：

如果对节点位置不熟悉，也可以直接在搜索栏内输入“View.SetCategoryOverrides”字样，便可自动出现相关节点：

分析此节点端口，第一个是“View”也就是视图，是自己打算在哪个视图窗口进行；第二个是“category”也就是类别，是你准备将哪个类别的构件进行透明度设置；第三个“overrides”也就是图形替换设置；最后一个端口是“hide”也就是隐藏，默认为false（不隐藏），也可以设置为ture（隐藏，但为临时隐藏），如图：

接下来根据端口需要找到所需要的节点，我们在三维视图进行透明度调整，那就选择三维视图，我们要对楼板类型进行透明度调整，在类别里就选择楼板，图形替换设置还需要有节点接入，那就选择需要的节点，如下：

从图中可知，第三个节点端口最多，看起来有点吓人，但我们仅需要倒数第三个端口，也就是“transparency”，其默认数值为-1即不透明，如果想设置透明度，则输入1-100之间的整数（也就是对应透明度），将节点进行相连，点击运行：

返回项目检查楼板的透明度，发现里面的数值已经被填充完毕，25%也就是Code Block内的数值25。
