Revit教程:Revit中绘图填充与模型填充的区别

问题:在设完楼板的表现填充图案以后,在三维视图中旋转模型,图案不跟随楼板旋转。这种情况怎么解决?(如图-1所示)

图-1

遇到这种情况我们要知道绘图填充与模型填充的区别。

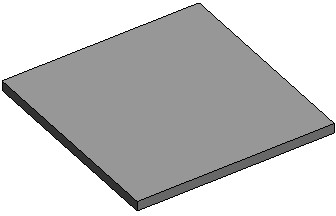

(1)创建一块楼板(如图-2所示)

图-2

(2)为楼板添加面层并且设置好面层的材质为水磨石。(如图-3所示)

图-3

(3)点击面层材质后面的小方框出现材质框下拉框出现(如图–4)所示。

图-4

(4)在填充样式里面会看到有绘图和模型两个选项。我们填充的时候若选用绘图,填充上的图案不会在旋转模型的时侯同步旋转。若选用模型填充,填充上的图案会随模型一同旋转。

(5)在绘图填充的时候,因为我们视图上的比例是1:100,而图案填充的比例是1:1,所以我们新建编辑我们所需要的填充方式的时候要按比例放大100,例如我们地砖是600的,我们就要创建“地砖-6×6”的地砖填充方式。如图-5所示

图-5

如图-6“地砖-6×6”即是刚刚创建的新的填充样式

图-6

我们填充完图案的平面显示(如图-7)。

图-7

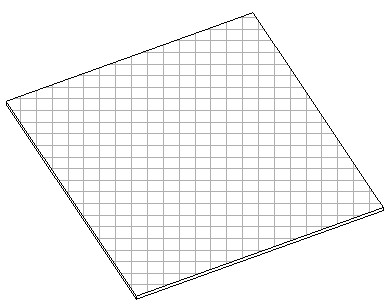

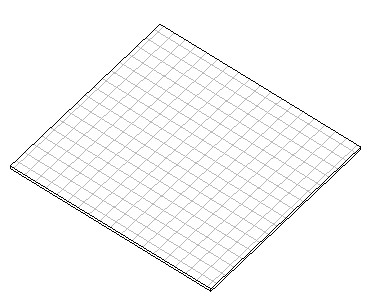

我们填充完图案的三维显示(如图-8)

图-8

由图-8可以看到填充图案没有跟着模型旋转。

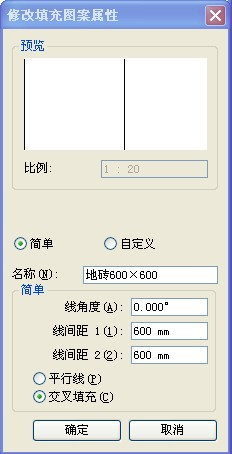

(6)在模型填充的时候,因为模型填充是按照实际尺寸填充的。我们调填充的时候只要用实际数值即可,如图-9所示:

图-9

(7)“地砖600×600”即是刚刚创建的新的填充样式(如图-10),我们填充完图案的平面显示,(如图-11)。

图-10

图-11

(8)我们填充完图案的三维显示(如图-12),可以看到填充图案已经跟模型一起旋转了。

图-12




BIM+碳路 | 基于BIM的节能计算工作流

往期回顾

BIM+碳路 | 基于BIM的节能计算工作流

本文来源于:兰天_Brian
阅读文字大概13分钟,文中视频27分钟
被动式建筑与技术措施?
(我是链接)

BIM+碳路 | 德国被动式建筑调研 What is the passive house ?



根据国家3060双碳发展战略,我们开启了双碳碳路的新篇章,之前几讲我们由浅入深,从最基础的单位“碳”说起;分析了为什么减碳,如何减碳;探讨了什么是被动式建筑;以及能耗分析软件与最新的规范等。



(我们也是链接)

BIM+碳路 | 气候变化与新旧能源转换
BIM+碳路 | 碳量换算和建筑能耗分析
BIM+碳路 | 能耗分析规范和软件

由于工作的需要,最终的技术理论是要落实到具体的工作流程中,本节我们分享一个简单的公共建筑案例,简单阐述公共建筑节能计算的流程,以及应用点。



通过调研后得出了终极的结论

一吨标准动力煤,能发3000度电

一度电,碳排放0.272kg

模型设置注意事项

注意事项1:模型深度问题

有很多小伙伴一直认为,节能计算需要建筑模型很精准,例如:外墙保温厚度、窗户样式、屋顶材料做法等。

BIM+碳路 | 基于BIM的节能计算工作流

请注意:

节能计算模型参数,和revit模型深度是两回事

节能计算模型参数,和revit模型深度是两回事

节能计算模型参数,和revit模型深度是两回事

模型深度方案深度(LOD100)即可:有门窗、内墙外墙、屋顶、地面、房间面积等,就足够了。

可以这么说,节能计算的模型,只需要知道大概的建筑轮廓;能区分建筑外墙、内墙、门窗洞口;体型系数、窗墙比;材料的传热系数、隔热性能;当地规范条文的选择等。


注意事项2:指北针

指北针是大事,这里需要注意:项目北。为什么项目北很重要,它直接影响到建筑的方位,计算节能时,体型系数和窗户的位置是按照朝向计算的,故,如果模型定义的项目北不对,直接影响计算结果。

BIM+碳路 | 基于BIM的节能计算工作流

注意事项3:当地规范及条文要求

我们国家情况比较复杂,只是气候带就分了五个,每个气候带根据当地气候情况制定了不同的规范及条文要求。而建筑类型又不一样,分为:公共建筑、居住建筑、工业建筑等。

BIM+碳路 | 基于BIM的节能计算工作流

所以,节能计算不能一概而论。需要在开始计算之前,把规范和条文搞清楚,才开始工作,避免走弯路。本文的视频,采用寒冷地区,城市:青岛,公共建筑作为背景资料进行的节能计算。


注意事项4:当地节能计算软件的要求

市场上的节能软件很多,鱼龙混杂

例如:

PKPM

清华斯维尔(for Revit)

DEST

ECOTECT(for Revit)

GREEN BUILDING(for Revit)

ladybug + Honeybee + Butterfly(for Rhino)

需要先了解当地法律认可的节能计算软件,然后再开展学习(不过不要紧,软件只是工具,软件的计算流程和计算逻辑大致想通的,只是换了一个计算工具而已)

节能计算工作流

开始前的准备,需要安装Revit软件,以及斯维尔for Revit 的节能计算软件。

其次,熟悉一下软件大概分为的几个部分:

1、参数设置部分

BIM+碳路 | 基于BIM的节能计算工作流

2、门窗外墙设置部分

BIM+碳路 | 基于BIM的节能计算工作流

3、能耗计算及结论输出部分

BIM+碳路 | 基于BIM的节能计算工作流


节能计算的工作流,大致可以简单的理解为,从左到右一次参数设置,最终出结论即可。但是,在实际的操作过程中,很多参数的设置都会导致节能计算不通过,整个流程不是那么的简单。

例如:
窗墙比、体型系数不满足
外墙外保温的K值不满足规范
屋顶的材料及传热系数
地面的隔热夹层
外墙的开洞太多
备注:由于时间有限,本文仅阐述工作流程,规范及专业知识点相关,请自行恶补,谢谢

总而言之,需要不断的设置期建筑材料的参数,直到完全满足计算要求即可。

抛一个结果先:

BIM+碳路 | 基于BIM的节能计算工作流

斯维尔节能计算教程

视频大概27分钟

有兴趣的你,可以先看一段视频

工作流拆解及参数设置

BIM+碳路 | 基于BIM的节能计算工作流

工程设置:需要先选择当地的城市,建筑类型,选用节能设计标准。

BIM+碳路 | 基于BIM的节能计算工作流

工程构造:一次对外维护结构、门窗、材料等进行设置

参数设置时,需要注意K值是否满足当地规范要求!

BIM+碳路 | 基于BIM的节能计算工作流

楼层设置:需要注意楼层数量和楼层高度,层高会影响体型系数



BIM+碳路 | 基于BIM的节能计算工作流

门窗类型:看下是否满足3+2+lowE要求



BIM+碳路 | 基于BIM的节能计算工作流

模型观察:可以通过模型观察,是否有漏选的外窗等。

BIM+碳路 | 基于BIM的节能计算工作流

需要特别注意的是,数据提取

需要特别注意的是,数据提取

需要特别注意的是,数据提取

数据提取:由于模型精度的种种原因,数据的提取不一定那么的精准,需要手动输入建筑面积、体积、地上高度、地上层数、外表面积、体型系数等信息。





结论部分的修正

BIM+碳路 | 基于BIM的节能计算工作流

能耗计算:这里会计算两个结果,一个是设计值,另一个是参照值。这里要注意,设计值的能耗数量,需要小于参考值才行,才算是满足规范要求了。

如果大于,怎么解决呢?

那说明建筑的保温性能没有做好,需要修改外墙、外窗、屋面、地面的保温隔热材料,不断的修改。

BIM+碳路 | 基于BIM的节能计算工作流

过程中的计算结果

BIM+碳路 | 基于BIM的节能计算工作流

节能检查:这一部分需要从头开始一个一个的调整,最终完全满足节能要求即可。

BIM软件支持

BIM+碳路 | 基于BIM的节能计算工作流

4D GCPSU

Archi CAD / MagiCAD

Gproject / RFID

3D3S / Midas gen / SAP 2000 / Tekla

晨曦 / 广联达 / 鲁班 / 品茗

BPIM / EPIMS / PW

AntPC / BeePC

Bentley

solidworks

……

持续更新中……




Dynamo软件教程:用Dynamo自动放置多管综合支吊架

背景

如果不借用插件,在 Revit 中添加管道的支吊架是比较废时废力的,而就算用现在市面上的一些插件来自动布置多管的综合支架也不尽善尽美,这里用 Dynamo 就这个问题提供一个解决的思路。

思路

这里我采用的支吊架分三个部分(横担,U型管卡、丝杆),我打算让这三个部分各自做为一个族载入到项目中以便使用和统计,当然为了让他们成为一个整体方便复用可以把三者成组。那么我们先让管道底平齐,然后获取底平标高和管道位置把横担放上去,基本上同样的方法再把丝杆放上去,再获取每个管道的属性提取出其管径和位置再把U型管卡放上去,最后再将三部分成组即可。

方法

1、首先,我们先让管道底平齐,这时我们需要提取出所选管道的直径,外径,保温厚度和水平高度,用这些值我们可以计算出每个管道底部高程,确定是以最大管为基准还是以最小管为基准;

2、然后,开始放置横担吧,我们需要找到横担正确的插入点,要得到这一点,我们需要计算两个最外边管道中心点之间的距离,将这两上管道的半径加到该值,最后为外部偏移量添加参数值。同时使用这些管道中的一个,我们便可提取方向以及该方向与Y轴之间的角度;

3、接着,便是计算丝杆的位置啦,方向基本上和找横担的位置一样;

4、之后,我们调整U型管卡的参数并放置到位;

5、最后,将这三个部分成组。

来源:FreeBIM

作者:乔永斌




Revit软件操作技巧:关于图元在项目中不可见的原因和解决方法(下)

内容来源:极智数科



在建模的过程中,我们经常会发现当你想搭建模型时系统弹出图元不可见的提示。但是尝试几种常规方法之后还是不能解决问题。下面分享的便是其它方法。

要点五、视图范围设置

视图范围的存在是为了让我们更精准、更便捷地绘制图元。他可以控制视图深度、剖切面等来控制图元在平面的显隐性。故此这也会使很多小白摸不着头脑,所以在查看平面视图是否有你绘制图元信息。可先调整视图范围中的参数。这个功能可以很好的辅助我们进行不同楼层不同标高的建模。

要点六、裁剪视图范围设置

正常状态下,视图内会显示所有的图元。但有时项目过大、或者是为了减轻电脑负担会勾选属性栏中的裁剪视图和裁剪区域,显示自己所需要的区域(只有在边框内的图元才会显示)。当取消勾选裁剪区域可见后,裁剪视图依然有效,但边框的范围不再显示。所以我们在使用裁剪视图的时候,记得同时勾选裁剪区域可见。

在三维视图内类似的功能叫剖面框,此功能与裁剪视图大同小异,不同之处是剖面框且仅在三维视图内才具有。在勾选了剖面框后,会显示一个三维边框,只有在边框内的图元才会显示。而裁剪视图所则在三维视口内,剖面框的边框在旋转视角的时候与图元的相对位置不会发生改变。而裁剪视图的边框在旋转视角时会与图元发生相对位置的变化,导致原本在边框内显示的图元移动到边框外,从而无法显示。所以我们在三维视图下一般都采用剖面框。

要点七、永久性隐藏导致的图元不可见

在建模过程中,有时会不小心将图元永久性隐藏了,那么在此视图中就查看该图元信息。这种情况下,我们点击下方功能栏上的显示隐藏图元,这时可以查看所有被永久隐藏所有图元。

此时选中被隐藏的图元,然后点击右上角的取消隐藏图元即可将其在视口内显示出来,然后再次点击显示隐藏图元按钮,回到正常视图即可。

要点八、阶段性设置

在Revit中,每一个创建的图元都有其所属的阶段。有时会根据项目的实际情况将不同的图元信息分别设置在不同的阶段;

这时,如果视图显示设置了阶段化显示,并且所属阶段不是该图元,那么该图元就不会在此视图显示。如果不知道图元属于哪个阶段我们可以将阶段过滤器设置为全部显示。




Revit形状创建族怎么做?Revit 形状编辑操作大全

    想要设计逼格高,一定要有让人搞不懂的概念设计;想要概念设计玩得好,一定要掌握各种形状编辑。下面我们就分享关于形状编辑的那些基础操作,希望对你有帮助。

    向形状中添加边

    添加边来更改形状的几何图形。

    1.选择形状并在透视模式中查看以查看形状的所有图元。

    2.单击“修改|形状图元”选项卡?“修改形状”面板?(添加边)。

    3.将光标移动到形状上方,以显示边的预览图像,然后单击添加边。

    注:边与形状的纵断面中心平行,而该形状则与绘制时所在的平面垂直。要在形状顶部添加一条边,请在垂直参照平面上创建该形状。

    边显示在沿形状轮廓周边的形状上,并与拉伸的轨迹中心线平行。

    4.选择边。

    5.单击三维控制箭头操纵该边。

    几何图形会根据新边的位置进行调整。

    融合形状

    在概念设计中,可将形状降低到其底层的可编辑曲线中。

    编辑曲线后,可以重新创建形状。

    1.选择该形状。

    2.单击“修改|形状图元”选项卡?“形状图元”面板?(融合)。

    形状将放弃所有表面并隐藏到轮廓曲线和路径之后。

    3.根据需要编辑曲线和路径。

    用实心形状剪切几何图形

    使用实心形状剪切形状几何图形。

    在使用实心剪切几何图形时,将删除重叠区域,邻接的实心形状保持不变。实心形状将仅剪切以下实体:

        形状图元

        带分割表面的形状

        带几何图形组合的形状

        体量编辑器内的族实例。

    1.创建两个相邻的实心形状。

    在本例中,被剪切的实心形状有一个分割表面,来更好地展示剪切关系的工作方式。完成剪切不一定需要分割的表面。

    2.单击“修改”选项卡?“几何图形”面板?(剪切)。

    3.选择要被剪切的实心形状。

    4.选择用来进行剪切的实心形状。

    实心形状将相应地进行剪切。这2个形状可以编辑并保持剪切关系。

    注:实心剪切几何形状体量导入项目后,您将不能再与各实心形状进行交互。同样,如果实心剪切几何形状应用了标高,则这些标高将无法在项目环境中识别。

    变更形状主体

    将形状移动到概念设计环境中的其他工作平面、标高或表面。

    “工作平面”面板上的“显示工作平面”工具板将显示当前工作平面。

    1.选择一个形状。

    2.单击“修改|形状”选项卡?“形状图元”面板?(拾取新主体)。

    3.从选项栏上的“放置平面”列表中选择一个主体。主体将在绘图区域中高亮显示。

    4.单击以将形状的主体变更为所选的工作平面。




BIM技巧|RevitAPI是什么?Revit二次开发对象结构有几类?

RevitAPI(ApplicationProgrammingInterface)是Revit软件提供的一系列类库和命名空间,也是提供的编程接口。编程人员在Revit平台使用该接口来进行程序开发时能够更加便捷,并且可以通过这个接口来开发定制用户所需要的功能。

Autodesk公司将RevitAPI视为Revit二次开发中重要的组成部分。

迄今为止,RevitAPI也发展的越来越完善,系统从只能访问文档的对象到可以新增用户交互API,对象过滤API等,功能变得更加的丰富和强大。通过RevitAPI,用户可以创建插件自动执行重复性任务,自动检查纠错并生成相应报告。Revit二次开发对象结构主要分为三类,即Application应用类、Document文档类和Element元素类。在RevitAPI的类继承关系中,顶层类对象是Application和Document。Application对象代表着当前与之交互的Revit程序,用户可以通过它来操作当前打开的所有文档以及Revit中的一些设置,Document对象代表打开Revit文档(.rvt、.rfa),可以通过它操作当前文档中的各元素。View对象的活动文档Document的重要元素,并通过各个View视图构成Revit的可视界面和项目出图图纸,通过对View对象的操作可控制项目的可视化和出图效果。RevitAPI主要类的关系如图1所示,其继承关系如图2所示。

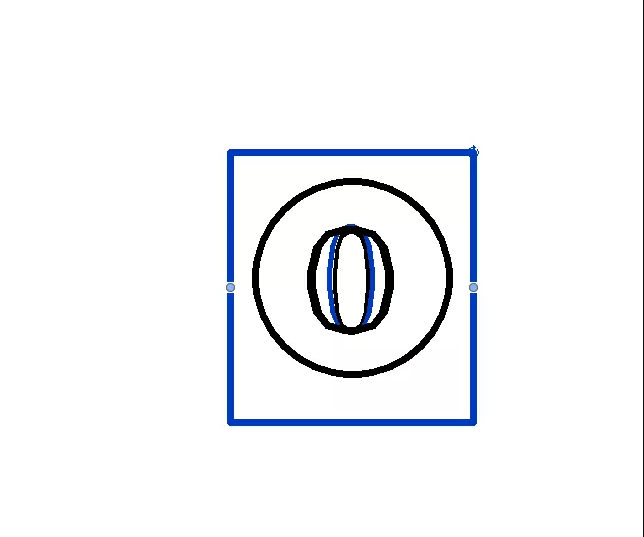

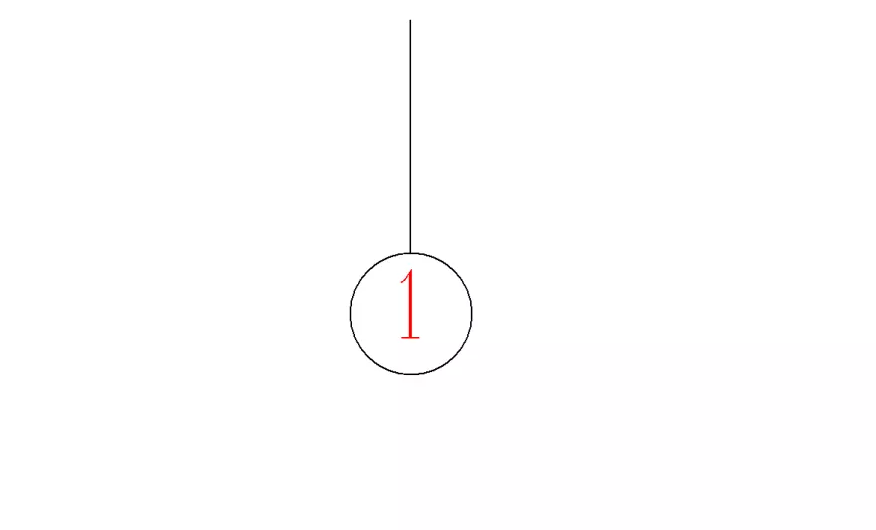

Revit轴号颜色怎么修改?Revit修改轴号颜色与半径

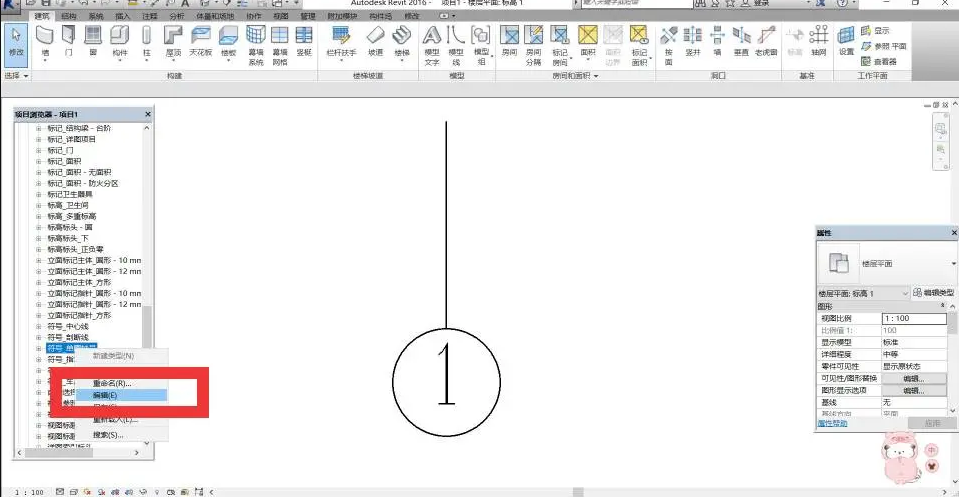

    1、在项目浏览器族列表中找到“符号-单圈轴号”点击鼠标右键,再点击”编辑“,进入族的编辑界面。

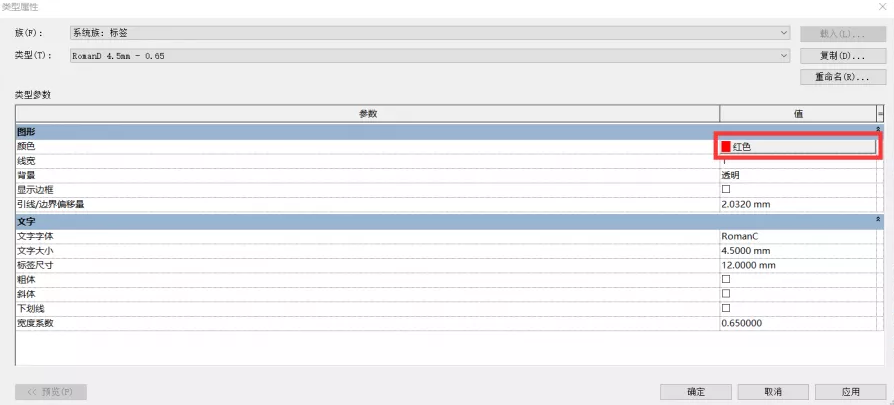

    2、选择对应的轴号数字标签,在属性样板中点击编辑类型,弹出“类型属性”对话框,修改“颜色”为红色。

    3、选择对应的轴号圆圈,编辑其“半径”。

    4、修改完成后轴网符号族的数字颜色和半径之后,将它载入到项目中,覆盖原版本即可。




一定要收藏!一次性搞懂隧道管棚超前支护

地下工程超前支护方法

超前支护技术是指在隧道开挖之前,通过向掌子面前方地层里注浆、冷冻、打入钢管、钢板、锚杆等技术措施在隧道横断面上形成一个拱形连续体,使其加固开挖面前方地层,同时利用其支撑力保持前方土体的稳定,减少地表沉降量的技术总称。

研究表明,围岩注浆加固可提高其强度和变形模量,从根本上改善围岩的变形规律,资料表明,砂岩在注浆后的强度可增加50%-70%,粉砂岩和泥质岩增加2-4倍,而岩石强度的增大可使支护荷载减少2/3 -4/5。实践表明超前支护体系能够有效地限制地面沉降,并全面地保持自然地层在稳定状态下开挖隧道。研究表明地面的整个沉降量的30%-40%和地下地层的整个沉降量的40%-50%是在一般的支护开始发生作用之前发生的,超前支护对地面沉降有30-35%的抑制效果,对隧道顶上地层(拱顶)沉降有40%的抑制效果,所以,加固掌子面前方的地层对抑制地面沉降有非常重要的作用。超前支护技术作为加固地层、稳定拱顶及掌子面、减少地表沉降的辅助施工工法,己经在地下工程施工中得到了广泛地应用。 根据采取的加固措施对周围地层特性和应力分布的影响,可将超前支护分为地层改良法和预支护法。地层改良法就是提高开挖面周围地层土的特性的方法,这种方法包括注浆、土壤加固、排水和地层冻结等;预支护法就是在隧道开挖前,先超前对围岩进行加固,以增加围岩的自稳能力,并使开挖面周围应力干扰达到最小的方法。超前支护方法主要包括:管棚法,机械预切糟法,预衬砌法,水平旋喷注浆法,超前小导管法,超前锚杆法、冻结法等等。其中管棚法、水平旋喷注浆法、小导管法等支护方法同时也改良和加固了地层。

管棚注浆支护

就是把一组钢管沿开挖轮廓外己钻好的孔中打入地层内,并与钢拱架组合形成强大的棚架预支护加固体系,支承来自于管棚上部的荷载,通过钢管的梅花形布置的注浆孔加压向地层中注浆,以加固软弱破碎的地层,提高地层的自稳能力。管棚注浆是一种长距离超前支护方法,超前距离长,刚度较大,适用于掌子面不能自稳、含水的地层,控制地表沉降、防渗止水的效果较好,施工工艺要求较高。如将管棚注浆与小导管补充注浆法结合,除具有大管棚的特点外,能够防止管棚下方三角土体的塌落,这种长短结合的预支护效果更为理想。

管棚支护的主要作用和优点

(1)梁拱效应:先行施设的管棚,以掌子面和后方支撑为支点,形成一个梁式结构,二者构成环绕隧洞轮廓的壳状结构,可有效抑制围岩松动和垮塌。(2)加固效应:注浆浆液经管壁孔压入围岩裂隙中,使松散岩体胶结、固结,从而改善了软弱围岩的物理力学性质,增强了围岩的自承能力,达到加固钢管周边软弱围岩的目的。(3)环槽效应:掌子面爆破产生的爆炸冲击波传播和爆生气体扩展遇管棚密集环形孔槽后被反射、吸收或绕射,大大降低了反向拉伸波所造成的围岩破坏程度及扰动范围。(4)确保施工安全:管棚支护刚度较大,施工时如发生塌方,塌碴也是落在管棚上部岩碴上,起到缓冲作用,即使管棚失稳,其破坏也较缓慢。

隧道超前支护法一览

根据采取的加固措施对周围地层特性和应力分布的影响,可将超前支护分为地层改良法和预支护法。地层改良法就是提高开挖面周围地层土的特性的方法,这种方法包括注浆、土壤加固、排水和地层冻结等;预支护法就是在隧道开挖前,先超前对围岩进行加固,以增加围岩的自稳能力,并使开挖面周围应力干扰达到最小的方法。超前支护方法主要包括:管棚法,机械预切糟法,预衬砌法,水平旋喷注浆法,超前小导管法,超前锚杆法、冻结法等等。其中管棚法、水平旋喷注浆法、小导管法等支护方法同时也改良和加固了地层。

管棚注浆支护

就是把一组钢管沿开挖轮廓外己钻好的孔中打入地层内,并与钢拱架组合形成强大的棚架预支护加固体系,支承来自于管棚上部的荷载,通过钢管的梅花形布置的注浆孔加压向地层中注浆,以加固软弱破碎的地层,提高地层的自稳能力。管棚注浆是一种长距离超前支护方法,超前距离长,刚度较大,适用于掌子面不能自稳、含水的地层,控制地表沉降、防渗止水的效果较好,施工工艺要求较高。如将管棚注浆与小导管补充注浆法结合,除具有大管棚的特点外,能够防止管棚下方三角土体的塌落,这种长短结合的预支护效果更为理想。

管棚支护适用范围

根据国内外的施工实践,综合我国目前地下工程管棚支护应用的实际案例,管棚支护可适用于:软弱砂土质地层、砂卵砾石地层,膨胀性软流塑、硬可塑状粉质粘土地层,裂隙发育岩体、突泥突水段、断层破碎带、塌方段、破碎土岩堆地段、浅埋大偏压等地质和地下水丰富条件的地下构筑物施工的支护,隧道进出口段开挖的支护,也多应用于地铁等穿越城区的地下工程的开挖预支护,可作为穿越既有建筑物、公路、铁路及地下结构物下方修建隧道的辅助方法;作为隧道洞口段及修建大断面隧道施工的辅助工法及作为其他施工的辅助工法,也常用于浅埋但不宜明挖地段或浅埋隧道情况下,地表有建筑物、或隧道接近地中结构物时等对施工沉降有特殊要求的工程等。

管棚支护的设计

管棚支护的设计参数主要包括:钢管直径、长度、间距、仰角、水平搭接长度、钢架间距、注浆参数等,当需要增大钢管的强度和刚度时,可在管内设置钢筋笼而后用水泥砂浆填充。我国《铁路隧道施工规范》规定:管棚用钢管直径宜为φ70-φ127mm;钢管中心间距宜为管径的2-3倍;管棚长度应根据地层情况选用,不宜小于10m;纵向两组管棚的搭接长度应大于3m。管棚支护参数可按工程类比法确定,并在施工中根据实际情况调整。

管径的选择

大部分工程的钢管直径在中φ50-φ180mm之间,有学者将管棚支护按管径分类为小管棚和大管棚,小管棚管径一般在φ30-φ50mm,大管棚管径介于φ89-φ159mm,工程中多用φ108mm的钢管,环向间距以不大于3-5倍管径为宜。管棚钢管的选择根据计算结果和技术经济因素分析,对于支护条件要求较高的松软地层,应选取φ127mm钢管,土体凝聚力较高的粘性土,可选取φ89mm钢管,一般土层在多数情况下选取φ108mm钢管。

管棚钢管环向间距的确定

常规的沿隧道开挖轮廓线等间距设置管棚的方法是不科学的,应针对不同情况合理设计。钢拱架布置间距根据塌方体的松散与开挖难易程度及施工效果,可在40-80cm范围内调整选择,特殊情况下需加密。根据对工程实例的地质条件、工程断面尺寸、埋深等影响因素的总结和对比分析,得出以下经验结论,可用于地下工程支护的施工依据:管棚钢管直径范围一般为φ70-180mm,我们可将管棚支护按管径分类为小管棚、中管棚、大管棚。小管棚管径一般在φ32~50mm范围内,多采用管径为φ42mm的钢管,管长以3.5-5m为宜,环向间距一般取0.3-0.4m,水平搭接长度1-1.5m。中管棚管径一般在φ50-φ89mm范围内,管长一般不超过20m,环向间距一般取0.3-0.4m,水平搭接长度1-2m。大管棚一般可选用φ89-φ159mm的钢管,常用管径φ108mm,管长以不超过40m为宜,钢管一般分节长4m或6m,以丝扣连接,丝扣长不小于150mm,环向间距一般不大于3-5倍管径为宜。

外插角的合理确定

角度过小,将可能导致管棚远端下垂至隧道开挖幅员内影响后期施工;相反,角度过大,管棚离开挖幅员距离过大,管棚下方的三角土体坍塌给洞身开挖支护带来很大困难,还应根据管棚钻机工作室空间大小,以及钻杆长度等情况综合考虑确定。小管棚外插角常取5º-15º,中管棚常取2º-8º,长管棚多取1º-3º。钢拱架支撑一般用工字钢,或工字钢与格栅钢架间隔使用,间距一般不大于1米,特殊情况下需加密。






屋顶园林景观设计的基本原则

屋顶园林景观设计融建筑技术和绿化美化为一体,突出意境美。重要手段是巧妙利用主体建筑物的屋顶、平台、阳台、窗台和墙面等开辟园林场地,充分利用园林植物、微地形、水体和园林小品等造园因素,采用借景、组景、点景、障景等造园技法,创造出不同使用功能和性质的园林景观。

拥有一个属于自己的屋顶花园应该是再理想不过的家居环境了。闲暇之际,屋顶花园可以是你沉思阅读之地;阳光灿烂之时,你可以最直接地享受到大自然的温暖;在雨落之时,也可以看领略这一场雨的风采;这不仅给我们的生活带来了又一个休憩之地,从中也可以获得许多生活的乐趣。屋顶花园设计当中,常常是独具风格,不同的设计师常常会创造出不同一样的景致,然而,根据屋顶花园的实际情况和建筑要求,它的设计则有一些基本的原则。

1、经济实用:合理、经济地利用城市空间环境,始终是城市规划者、建设者、管理者追求的目标。屋顶园林除满足不同的使用要求外,应以绿色植物为主,创造出多种环境气氛,以精品园林小景新颖多变的布局,达到生态效益、环境效益和经济效益的结合。

2、安全科学:屋顶园林的载体是建筑物顶部,必须考虑建筑物本身和人员的安全,包括结构承重和屋顶防水构造的安全使用,以及屋顶四周防护栏杆的安全等。由于与大地隔开,生态环境发生了变化,要满足植物生长对光、热、水、气、养分等的需要,必须采用新技术,运用新材料。

3、精致美观:选用花木要与比拟、寓意联系在一起,同时路经、主景、建筑小品等位置和尺度,应仔细推敲,既要与主体建筑物及周围大环境协调一致,又要有独特新颖的园林风格。不仅在设计时,而且在施工管理和选用材料上应处处精心。此外,还应在草地、路口及高低错落地段安放各种园林专用灯具,不仅起照明作用,而且作为一种饰品增添美观和情调。

4、注意系统性:规划要有系统性,克服随意性,运用园林“美学”统一规划,以植物造景为主,尽量丰富绿色植物种类,同时在植物的选择上不单纯为观赏,要模拟自然。选择的园林植物抗逆性、抗污性和吸污性要强,易栽易活易管护。同时以复层配置为模式,提高叶面积指数,保证较高的环境效益。




反吊膜工程的安装方式和废气收集方式

反吊膜工程的安装方式:

1. 异位张拉吊装法

刚性边界的膜结构,采用就近地面张拉/连同边界构件一起吊装的方法进行安装。异位张拉吊装法的张拉过程在地面完成,操作方便/省时省力,但吊装时需要大型起重设备,且需要有相应的作业空间。

2. 空中拼装张拉法

支承结构从一栋建筑物的立面上挑出,较大挑出距离为16米.受工地条件限制,如将结构拼装成单元后将无法起吊,故采用空中拼装/空中张拉法。

3.吊装就位逐步张拉法

反吊膜结构待膜面吊装就位后再逐步张拉边缘钢索和膜节点板,给膜面施加预张力。

反吊膜工程废气收集方式:

1. 查看当地环境,由于南北方气候差异,对污水池进行膜加盖要考虑气候因素,膜材的抗腐蚀性要强,可以根据外界不同的气候差异,提高自身的抗氧化性,延长膜材的使用寿命。

2. 根据池体结构构造,确定膜结构形式。对池体进行加盖操作之前要做到现场勘测,根据池体的结构形式,从而确定加盖的结构。常见的加盖结构有钢架膜结构加盖,张拉式膜结构加盖和充气式膜结构加盖。

3. 废气的成分,确定使用膜材。各行业的废气池成分不同,膜材的使用情况不同。对污水池进行张膜加盖时,要考虑池体内废气的组成,确定使用的膜材性能,才能对废气起到净化作用。




Tekla自定义功能区的使用方法

您可以根据需要使用 功能区编辑器 自定义功能区。例如,您可以更改任何按钮的大小和形状。您可以创建用户定义的命令,然后将您常用的组件和扩展添加到功能区中以便轻松访问。

要打开 功能区编辑器 ,请单击 文件菜单 > 设置 > 自定义 > 功能区 。

借助 功能区编辑器 ,您可以

  • 将新按钮添加到功能区

  • 移动功能区中现有的按钮

  • 调整功能区按钮的大小

  • 更改按钮的图标和文本

  • 删除不需要的按钮

  • 创建新命令并为其添加按钮

  • 将水平分隔条添加到功能区

  • 添加新选项卡

NOTE:

如果要自定义建模功能区,请在建模模式下打开 功能区编辑器 。

如果要自定义图纸功能区,请在图纸模式下打开 功能区编辑器 。

您只能自定义配置中可用的功能区。

自定义功能区保存在 ..Users<user>AppDataLocalTrimbleTekla Structures<version>UIRibbons 文件夹中。如果找不到该文件夹,请确保您可以查看计算机上的 隐藏文件和文件夹 。

公司管理员可以 将自定义功能区或选项卡分发 到整个组织中,其方法与用于自定义属性窗体布置的方法相同。

全部展开全部折叠

将按钮添加到功能区

您只需选择按钮类型及其外观,然后将命令拖动到功能区或 快速访问工具栏 即可添加命令按钮。

目的 操作步骤
为单个命令添加按钮
  1. 在 添加功能区项 列表中,选择 简单按钮 。

  2. 在 命令 列表中,选择要添加到功能区的命令。

    您还可以添加组件、宏和扩展。通过浏览列表或使用 搜索 框以过滤内容。例如,输入 网格 以查找 创建钢筋网 命令和其他与钢筋网相关的组件:

  3. 在 外观 列表中:

    • 选择按钮是否有图标。选择图标大小,或者是要使用可缩放图标,还是浏览图标图片。

    • 选择按钮是否包含任何文本。

  4. 预览 显示按钮的外观。如果需要,请修改按钮外观。

  5. 将按钮拖动到功能区。

    蓝色指示命令按钮将插入的位置。

添加可开启/关闭特定命令的切换按钮

例如,使用此选项可添加从 文件菜单 > 设置 > 开关 切换到功能区的任意开关。您也可以添加单个捕捉开关,然后选择切换到功能区的开关。

  1. 在 添加功能区项 列表中,选择 检查按钮 。

  2. 在 命令 列表中,选择可以打开或关闭的命令。

    可以打开或关闭的命令旁边有一个复选框。

  3. 在 外观 列表中:

    • 选择按钮是否有图标。选择图标大小,或者是要使用可缩放图标,还是浏览图标图片。

    • 选择按钮是否包含任何文本。

  4. 预览 显示按钮的外观。如果需要,请修改按钮外观。

  5. 将按钮拖动到功能区。

    蓝色指示命令按钮将插入的位置。

添加其下包含一组命令的下拉列表按钮
  1. 在 添加功能区项 列表中,选择 下拉列表按钮 。

  2. 在 外观 列表中:

    • 选择按钮是否有图标。浏览图标图片。

    • 选择按钮是否包含任何文本。

  3. 预览 显示按钮的外观。如果需要,请修改按钮外观。

  4. 将按钮拖动到功能区。

    按钮现在是单个命令的空占位符。需要为下拉列表按钮添加命令才能使其正常工作。

    1. 在 添加功能区项 列表中,选择 简单按钮 。

    2. 在 命令 列表中,选择要添加到下拉列表中的命令。

    3. 在 外观 列表中,设置按钮的外观。

    4. 将按钮拖动到下拉列表。

      蓝色指示命令按钮将插入的位置。如果将鼠标指针悬停在向下箭头上,将打开一个列表,并且您可以向该列表拖动命令。该列表将保持打开状态,直到您再次单击向下箭头。

    5. 根据需要将任意数量的命令添加到下拉列表按钮。

为单个命令添加一个按钮以及其下包含一组命令的下拉列表按钮
  1. 在 添加功能区项 列表中,选择 拆分按钮 。

  2. 在 命令 列表中,选择要添加到功能区的命令,该命令作为整个拆分按钮的主按钮。

  3. 在 外观 列表中:

    • 选择按钮是否有图标。选择图标大小,或者是要使用可缩放图标,还是浏览图标图片。

    • 选择按钮是否包含任何文本。

  4. 预览 显示按钮的外观。如果需要,请修改按钮外观。

  5. 将按钮拖动到功能区。

    按钮现在有单个命令。需要将命令添加到下拉列表中。

    1. 在 添加功能区项 列表中,选择 简单按钮 。

    2. 在 命令 列表中,选择要添加到下拉列表中的命令。

    3. 在 外观 列表中,设置按钮的外观。

    4. 将按钮拖动到下拉列表。

      蓝色指示命令按钮将插入的位置。如果将鼠标指针悬停在向下箭头上,将打开一个列表,并且您可以向该列表拖动命令。该列表将保持打开状态,直到您再次单击向下箭头。

    5. 根据需要将任意数量的命令添加到下拉列表按钮。

您还可以将命令拖动到位于功能区上方的 快速访问工具栏 中,或拖动到功能区左侧的固定容器中:

移动按钮

您可以重新排列功能区上的按钮。请注意,您无法将下拉列表中的某个按钮移到另一个按钮的下方。

  1. 选择要移动的按钮。

    将高亮显示该按钮:

  2. 将按钮拖动到新的位置。

    蓝色指示命令按钮将插入的位置。例如:

调整按钮的大小

您可以更改现有按钮的大小。

  1. 选择要调整大小的按钮:

  2. 将鼠标指针移动到按钮的任一侧或任一角将显示一个白色箭头符号:

  3. 拖动箭头以定义新大小:

    按钮的大小会相应改变。如果需要,其他按钮会在功能区上自动前移。

  4. 双击按钮将其展开。

    按钮现在完全占满其四周的空白:

更改按钮的外观

您可以更改任意按钮的外观。

  1. 选择要修改的按钮。

    • 如果要添加新按钮:从 命令 列表中选择该命令。

      在 外观 列表中将显示该按钮的当前属性。

    • 如果按钮在该功能区中已存在:右键单击功能区中所选的按钮。

  2. 要更改图标,请选择其中一个选项:

    1. 无 :未对该按钮使用任何图标

    2. 命令: 大图标 :已使用默认的大图标 (32×32)

    3. 命令: 小图标 :已使用默认的小图标 (16×16)

    4. 命令: 可缩放图标 :使用可缩放矢量图标

    5. 库(位图) :从 Tekla Structures 图标库中选择一个大的或小的位图图标

    6. 库(可扩展) :从 Tekla Structures 图标库中选择一个可缩放图标

    7. 自定义 :通过选择合适的图片文件来定义自定义图标。大按钮的建议大小为 32×32 像素,小按钮的建议大小为 16×16 像素。如果您的自定义图片无法显示为正确尺寸,请检查图片文件的 DPI 设置。推荐 DPI 为 96。

  3. 要更改名称,请选择其中一个选项:

    • 无 :未对该按钮使用任何名称

    • 命令: 全文本 :已使用名称的默认完整版本

    • 命令: 短文本 :已使用名称的默认简短版本

    • 自定义 :为按钮输入自定义名称

使用命令编辑器创建用户定义的命令

您可以创建用户定义的命令并将它们链接到任何文件或 URL。使用 命令编辑器 创建用户定义的命令。

  1. 单击 文件菜单 > 设置 > 自定义 > 用户定义的命令 以打开 命令编辑器 。

  2. 单击 新建 。

  3. 输入命令的唯一 ID,然后单击 确认 。

    例如,创建 Tekla Discussion Forum 的链接。输入 OpenTeklaDiscussionForum 作为命令 ID。

    将显示一个包含更多属性的新列。

  4. 在 全称 和 短名称 框中,为命令输入名称。

    该名称将显示在 Tekla Structures 用户界面中。您可以定义两个替代名称:完整名称和简短版本。例如,输入 Tekla Discussion Forum 作为该命令的全称,并输入 Forum 作为短名称。

  5. 在 大图标 、 小图标 和 可缩放图标 设置中,为命令选择一个图标。

    您可以定义三种替代图标:大图标、小图标或可缩放矢量图标。

    您可以使用自己的图标或从 Tekla Structures 图标库中选择合适的图标。

  6. 在 工具提示 框中,为命令输入工具提示。

    例如,输入 转至 Tekla discussion forum 。

  7. 在 操作 框中定义文件或 URL。

    例如,输入 https://forum.tekla.com.

  8. 在 可用性 中,选择模式(命令在该模式下可用)。

  9. 单击 保存 以保存新命令。

  10. 转到 功能区编辑器 。

  11. 选择按钮类型。

  12. 在 命令 列表中,搜索您创建的新命令。

  13. 如果需要,请在 外观 列表中修改按钮外观。

  14. 将新按钮拖动到功能区。

  15. 要修改用户定义的命令,请右键单击功能区中的命令并编辑命令属性,就像修改任何其他命令一样。

添加分隔条

您可以将竖直和水平分隔条添加到功能区中以将按钮划分为较小的组。

  1. 在 添加功能区项 列表中,选择 分隔符 。

  2. 在 外观 列表中,选择添加水平条还是竖直条以及条的厚度。

    预览 显示分隔条的外观。

  3. 将预览项拖动到功能区。

  4. 要修改条的方向或线宽,请右键单击选项卡上的条并选择 方向 或 厚度 。

  5. 要删除条,请选择功能区中的条并按键盘的  。

    或者,请右键单击功能区中的条,并选择 删除 。

删除按钮

  1. 选择功能区中的按钮。

  2. 按键盘上的  。

    或者,右键单击功能区中的按钮,并选择 删除 。

添加、隐藏和编辑选项卡

您可以添加、移动和重命名功能区选项卡,选择其对齐方式,并在当前工程中不需要某些选项卡时将其隐藏。例如,如果您仅对钢结构零件进行建模,则可以临时隐藏 混凝土 选项卡。

目的 操作步骤
添加新选项卡
  1. 在 添加功能区项 列表中,选择 选项卡 。

  2. 在 文本 框中,输入选项卡的名称。

  3. 单击 添加选项卡 以将其添加到功能区中。

更改功能区中选项卡的顺序 拖放选项卡标题。
选择选项卡的对齐方式 在功能区区域中右键单击并选择其中一个 导航模式 选项:

  • 滚动可见 :当您在选项卡之间切换时,功能区的移动最小

  • 左侧对齐 :图标从功能区的左侧开始

  • 选项卡对齐 :图标从当前选项卡的左侧开始

隐藏当前工程中不需要的选项卡
  1. 将鼠标指针停放在选项卡标题上。

    选项卡标题旁会显示一个小的眼睛符号:

  2. 单击眼睛符号

    眼睛符号会更改,选项卡标题会变灰:

现在 视图 选项卡在功能区中处于隐藏状态。如果您滑动功能区,则隐藏的选项卡显示为:

要重新显示隐藏的选项卡,请再次单击眼睛符号。

重命名选项卡 右键单击选项卡并选择 重命名 。输入选项卡的新名称。
删除选项卡

选择选项卡并按  。

或者,右键单击选项卡并选择 删除 。

保存功能区

当您对更改满意时,可保存自定义的功能区。

  1. 在 功能区编辑器 中,单击 保存 按钮。

  2. 当您返回到 Tekla Structures 并且程序询问您是否要加载新功能区时,请单击 是 。 功能区将随您所做更改进行更新。

查看更改

可以将原始功能区与您更改后的功能区进行比较。 您可以查看已添加和删除的内容,以及已移动到不同选项卡的内容。

  1. 如果您尚未保存自定义功能区,请执行此操作。

  2. 单击 比较 按钮。

  3. 在 比较功能区 对话框中,查看您所做的更改。

    例如:

    NOTE:

    原始功能区 是指安装 Tekla Structures 时随附的适用于您当前配置的功能区文件。

    • 不存在 :已删除这些命令

    • 已移动 :已将这些命令移动到新位置

    • 自定义添加 :已添加这些命令

  4. 如果您已删除要恢复的命令,请将其从 比较功能区 对话框拖动到功能区。

  5. 完成操作后,单击 关闭 。

备份和恢复功能区

您可以随时恢复默认的 Tekla Structures 功能区。 在恢复默认设置之前,请确保保存自定义功能区的备份副本,因为将会永久删除自定义项。 您可以使用备份文件重新使用您的自定义功能区,将功能区设置复制到另一台计算机,或与您的同事共享自定义功能区。

  1. 保存自定义功能区的备份副本:

    1. 在 功能区编辑器 中,单击 保存 按钮。

    2. 转到 ..Users<user>AppDataLocalTrimbleTekla Structures<version>UIRibbons 文件夹。

    3. 创建所需功能区文件的副本并将其保存在另一个文件夹中。

      可根据 Tekla Structures 配置命名功能区。例如,在 全部 配置中, 建模 功能区文件的名称为 albl_up_Full–main_menu.xml 。

  2. 单击 恢复 按钮以恢复默认 Tekla Structures 建模或图纸功能区。

  3. 重新使用自定义功能区:

    1. 将备份文件复制回 ..Users<user>AppDataLocalTrimbleTekla Structures<version>UIRibbons文件夹。

    2. 当您返回到 Tekla Structures 并且程序询问您是否要加载新功能区时,请单击 是 。 功能区将随您所做更改进行更新。




看完还觉得用 Civil 3D 创建地形是难题吗?

图文来源BIMBANK

Civil 3D 是常用于道路与桥梁设计的一款软件,其强大之处就是可以快速绘制地形,计算土石方量以及设计道路线形。在 Revit 中也是可以进行地形模型的建立,但是在制作地形时 Revit 可能会出现错误无法导入,这时在 Civil 3D 中却可以轻松做到,所以对于体量较大,较长的道路测量点,Civil 3D 是更好的选择。


01

1.提取原始地形图数据
创建地形的第一步是将原始地形的坐标点进行提取,使用 CAD 打开原始地形图,依次点击工具——数据提取——创建新数据提取——选择保存路径——提取对象仅勾选文字。

看完还觉得用 Civil 3D 创建地形是难题吗?

看完还觉得用 Civil 3D 创建地形是难题吗?

选择要提取的特性仅勾选 X Y Z 坐标以及值——将“计数”,“名称”两列隐藏后把数据输出至外部文件。


02

2.原始数据的处理
刚导出的数据与 civil 3D 需要的数据格式不一致,所以需要对原始数据进行修正。首先需要修改的是数据的格式,在 CAD 中默认导出的格式为 XLS,但是 Civil 中仅支持 txt,所以需要对其属性进行更改。而后将提取出来的数据里的文字以及字母删除,仅保留数字以保证能够成功接入 Civil。处理完点的数据之后就可以开始正式绘制地形模型了。


03

3.地形的绘制
在 Civil 3D 中,数字地形模型为“曲面”,所以在创建地形模型的时候首先需要创建一个曲面。
在左侧的工具空间中找到“曲面”,右击曲面选择创建曲面,设置好曲面的名称,类型选择为三角网曲面创建完成后可以看到曲面左侧出现一个“+”这就说明曲面的创建完成了。

看完还觉得用 Civil 3D 创建地形是难题吗?

曲面的生成是依托于一个个点的坐标,这时候就要用到第二步提取出来的数据了,展开曲面,找到“点文件”的选项卡,右击点文件,选择添加选项,将步骤2中处理完成的数据导入进来,需要注意的是在导入时,源文件不能出现字母以及文字,否则状态栏将会显示“未找到匹配的点文件格式”。

看完还觉得用 Civil 3D 创建地形是难题吗?

导入完成之后即可查看到创建完成的三维地形。

看完还觉得用 Civil 3D 创建地形是难题吗?

在创建完地形模型后,设计者可以通过按住“shift”+“鼠标左键”进行观察,但是会发现只是一些粗糙的等高线,并没有特别直观地看到地形的起伏以及山脉的走势,这时候就可以左击选中模型,而后右击点击使用“对象查看器”,这就可以在三维视图中更加直观地观察地形走势了。

看完还觉得用 Civil 3D 创建地形是难题吗?




revit协同工作方式是什么?AUTODESK REVIT 中心文件协同模式的步骤

    文章来源:BIM羊

    1.启用工作集

    这部分的工作由一个项目的总负责人或BIM负责人完成,主要有以下几步。

    (1)、划分工作集:分派设计任务,明确各专业的工作范围。

    (2)、创建工作集:在协同设计之前定义共享中心文件的位置,建立文件命名形式。

    (3)、分配工作集图元:REVIT中支持软件自动将项目中的图元按确定的工作集进行分类,同时也支持手动分配图元。

    (4)、建立中心文件:在工作集选项中新建工作集,同时在网络路径上保存以生成中心文件。

    (5)、工作集权限分配:将编辑权限分配给对应工作集的负责人。

    2.应用工作集

    此步骤是在项目中心文件建立完成后,各专业此基础上根据需要建立专业或子项目的中心文件,步骤如下:

    (1)、创建本地文件:连接中心文件服务器,创建本地工作文件副本。

    (2)、接受工作集编辑权限:通常情况下需要重新定义设计者所负责的工作的图元可见性等参数,当设计师的工作集分配发生变化或需要临时将自己的工作交给他人编辑时,可启用权限签入签出功能实现编辑权限的转移。

    (3)、图元借用:设计师之间需借用不同图元时可相互授权进行编辑,权限变更记录将被全程记录。

    (4)、定时同步成果数据:服务器的中心文件定期更新数据。

    (5)、同步并关闭本地文件:设计工作完成后,同步数据并关闭本地文件。

    3.管理工作集

    此步骤主要面向BIM负责人和工作集的编辑工作,主要内容有:

    (1)、历史记录:使设计工作透明化,管理透明,权责明确。

    (2)、备份:提供工作集的备份和恢复功能。

    (3)、从中心文件剥离和放弃工作集:此功能慎用。
















公路造价影响因素、降低工程造价的对策有哪些?

据了解,公路工程过程中控制是整个工程的关键环节,但以往在开展公路造价控制时,只会对其工程中的小范围制定控制决策,并不能以统筹性的造价控制方案来对整个项目进行控制。针对影响公路造价的因素进行深度的分析,并制定了相应的控制对策,提高了公路造价控制的实效性,降低了。

公路工程造价所表现出的特征分析

1.复杂性:公路工程造价所涉及到的内容十分繁杂,从其建设设备、建设人员到使用材料等多方面都在造价控制范围内。此外,除了实际建设工作中所涉及到的内容外,还有一些复杂的社会因素包含其中。比如与其工程相关的各种费用,是根据当时市场环境变化而变化;工程建设过程中,需要由多个单项工程来组合,而不同的单项施工需要不同的施工单位来完成,从而让公路工程建设工作呈现出了较为复杂的结构层次。

2.动态性:公路工程项目的整个建设周期相对较为漫长,在整个建设过程中由于诸多不可控制因素的影响,会造成工程造价存在非常强的波动性。比如建设材料价格、设备租赁价格波动等。这些不可控因素均成为了影响公路工程造价动态变化的主要因素。

3.大额性:公路工程建设是一种大规模、大投入的项目类型,其造价与其他建设项目对比造价相对较高。

4.个别性:公路工程是连结不同区域的重要设施,其工程所处区域的不同也会对造价形成一定的影响。其个别性主要表现在不同地区经济发展状况、公路建设征地费用、拆迁费用、人工以及材料费用等多个方面。

公路工程各阶段对造价的影响因素分析

1决策阶段对造价的影响因素

从当前公路工程项目进行分析,在投资决策阶段对造价形成影响的因素主要有以下几个方面:

①在工程施工阶段,施工流程以及指标是否以化方式开展。

②在进行工程决策前,是否已制定了明确的施工方案,并设置专人来对整个工程进行责任。需要制定完整的施工方案,避免在此阶段出现造价过高的问题。

③针对公路项目需要制定适用的施工技术,尤其是跨越施工更应该注重施工技术,必须对项目开展深入调研后才能制定相应的施工技术。

④施工进行尾声后,需在开展工程造价控制过程中,将其待建区内的综合地质以及水文条件融入到造价控制工作中。

⑤进行公路工程造价时,必须要将建设项目的征地及拆迁问题考虑其中。这些都是对公路工程决策阶段造价形成影响的主要因素,需在造价管理工作中考虑到这些因素。

2设计阶段对造价的影响因素分析

随着工程的进展,在进入到工程设计阶段时,必须为整个工程制定合理的施工方案。所设计的方案必须要结合实际工程环境条件来进行考量,并在整个设计过程中认真分析对工程造价形成影响的各个因素,从公路工程设计阶段对造价形成影响的因素,主要表现在以下几个方面:参与工程设计的部分工程师,设计理念较为陈旧,在进行项目设计时并不能与当代设计理念进行融合,只是简单地根据政策以及施工企业要求来开展设计;而有的设计师在进行设计的过程中,主要重视其设计的工程质量,对于工程造价有一定的忽略,从而使设计的方案对后续施工形成了一定的阻碍。

3承发包阶段对造价的影响因素分析

在此阶段中与工程造价有着直接联系的影响因素,主要体现在投标方面。尤其是对于公路工程这种大型项目而言,必须要以公平公正的原则开展投标,严格遵守低价中标的规定,才能推动公路建设工程以规范化的方式发展,最大化地降低项目投资成本,有利于工程项目的造价控制。

4施工阶段对造价的影响因素

公路工程施工费用占到了整个工程造价的80%以上。因此,必须要加强施工阶段的管理,才能有效控制好工程造价。因此,施工过程相对较为漫长,在此期间会因受到物价、工程量变化等方面的影响,而对工程造价形成影响。特别是施工人员费用在近年来不断升高,对于公路工程施工造价有着非常大的影响。此外,由于施工周期长,许多工程材料价格会在期间出现价格波动,其工程材料价格波动也会对工程造价形成影响。基于这些所出现的影响因素,制定相应的应对策略,通过多方面的配合进行合理控制工程造价。针对在此期间所出现的不确定因素,需要造价管理人员结合所出现的实际问题做出正确决策。根据出现的变化问题,需安排专人进行资料收集,并做出合理化调整,确保控制工程造价工作的顺利开展。

降低公路工程造价对策

5加强公路工程造价控制的事前与事中控制

在开展公路工程造价控制过程中,必须要加强对造价控制的事前与事中控制,通过先进的管理方法协助开展造价控制。比如通过绩效审计的方式,对整个工程项目进行跟踪审计。同时,还需对项目的投资、设计等方面的工作在投标时开展绩效审计。针对设计变更问题以及一些必要的隐蔽工程等问题,可以通过跟踪审计的方式开展,从而可以降低公路工程造价。

6构建完善的管理机制

公路工程承建单位必须要有完善的管理机制来对其企业进管理,通过构建合理的内部审计机制与外部监督形成行之有效的管理机制。同时,还需要制定出合理化、规范化的成本管理制度,促进企业的成本管理水平得到提升,有利于对公路工程进行有效的成本控制。项目建设主管部,需对承建单位开展定其的管理情况考核,并加大对其项目设计、施工等多个阶段的监管力度。针对出现的违规现象,必须要进行严格处理,从而可对公路工程造价进行有效控制。

7构建信息化与电子化管理模式

随着信息化技术的发展,在开展公路工程项目招投标工作时,可以将信息化电子化管理模式应用到相关管理工作中,并利用其便捷的管理模式对公路工程立项以及决算审计进行管理。从而可以让公路工程建设管理形成一体化管理模式,实现将其工程项目审批、设计、施工、监管等方面的工作进行有机的整合,让其造价管理具有实效性,有效降低公路工程造价。

8加强对设备应用的控制造价

(1)合理化选择施工设备。公路工程建设过程中,必须要通过大型机械设备来给予支持。在进行机械设备选择时,需要坚持合理适用的原则,避免出现错误选择而增加工程造价的问题出现。比如:对于短距离的土方挖动工作,可以选择推土机开展工作,无须选择铲运机进行施工。此外,选择了适用的机械设备,还可避免机械维修费用的投入,可在一定程度上降低工程造价。

(2)制定规范的运输流程。在开展土石方施工时,需根据施工量来合理分布施工机械设备。要结合工程实际情况,制定合理的运输流程,按照土石方运输距离来开展规划,不仅可提升机械设备工作效率,还可降低运输机械故障与维修费用。

9环保理念在造价控制工作中的渗透

为了能让施工现场材料可以得到循环利用以及回收利用,可加强对现场施工人员的环保意识。设置专人对施工现场形成的废弃材料进行分析,拟定相应的回收利用方案,可以很大程度地降低施工材料成本。此外,对于现场施工所形成的废弃土方材料,可通过循环加工处理的方式进行循环利用。比如施工过程中所需的片石、碎石等筑路材料,可利用现场施工中产生的废石料进行加工,最大程度地节约了材料成本,为工程争取更大的经济效益。




Revit为什么不能选择?用了这么久Revit突然发现选择功能都不了解

    文章来源:BIM志

    大家使用Revit建模过程中使用最多的工具应该就是选择工具了,可以用它来点选和框选,使用非常简单,其实,Revit中这个箭头并不叫”选择”,而是”修改”,快捷键MD,点击进入修改模式。

    从Revit2014版开始,选择功能进行了增强,选择面板多了下拉菜单,提供了五个选项:选择链接、选择基线图元、选择锁定图元、按面选择图元和选择时拖动图元。

    这五个选项对应Revit状态栏右下角图标。

    选择链接

    第一个“选择链接”是否可以选择当前文件中的链接文件,勾选该项可以选择链接文件,取消勾选将不能选择链接文件,其中链接文件包含Revit模型链接,CAD图形链接以及点云文件;

    选择基线图元

    第二个选项“选择基线图元”选项控制某元是否能够选择,在平面视图属性中,有一个“基线”选项,用来控制图元的可见性,如果勾选“选择基线图元”,那么视图中基线内图元将可以选择,或则不可选择;

    选择锁定图元

    第三个选项“选择锁定图元”控制当图元被锁定时是否可以被选择。

    按面选择图元

    第四个选项“按面选择图元”用来控制是否可以通过单击一个面选择图元,勾选该项则可以通过单击面选择图元,比如,可以通过单击墙或者楼板面来选择墙或楼板,取消勾选该项,则只能通过单击图元的边线来选择图元,默认该项不勾选。

    选择时拖拽图元

    最后一个选项“选择时拖拽图元”,勾选该项,表示不需要事先选择该图元,而是在点击鼠标选中图元的情况下,不用松开鼠标而直接拖动图元,为了防止选择图元时候以外移动图元,可以取消勾选该项。

    在Revit中可以通过修改选项卡下拉菜单或者通过绘图工作区域右下角快捷按钮对这些设置进行修改,所有这些设置将被保存,对以后打开的Revit文档都将应用这些设置。







  培训网校课程目录

  零基础培训教程

  项目实战训练营




农场稻田景观SU模型场景07


6860743123004007884




广联达计价软件GBQ软件错误提示大全及解决方法(持续更新至20160802)

1.GBQ4.0投标项目管理中不能删除单位工程,为什么?

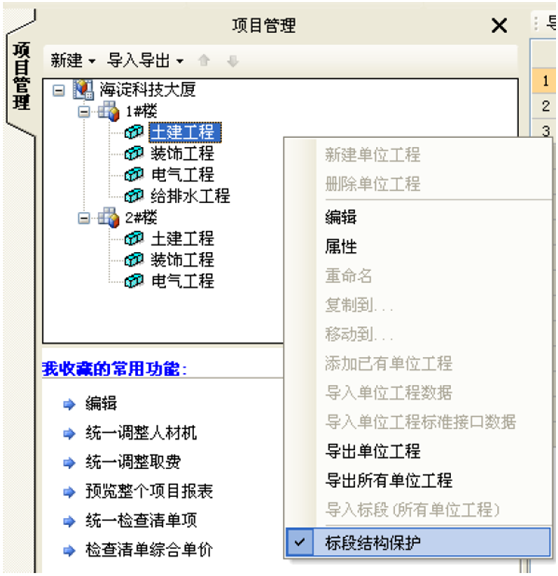

解决方法:在项目管理界面点击右键弹出的对话框中【标段结构保护】,打了对勾,把勾去掉后就可以直接删除单位工程了。如下图

2.怎样将做法的招标项目文件改为投标项目文件?

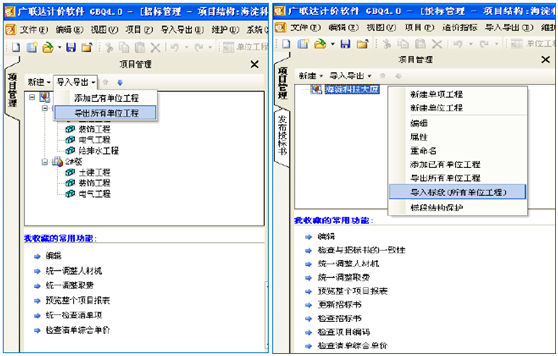

解决方法:在项目管理界面点击【导入导出】选择【导出所有单位工程】,在弹出的路径下保存导出的含有单位工程的项目文件夹,然后新建一个投标的项目文件,在项目管理界面点击右键,在弹出框中选择【导入标段(所有单位工程)】,然后选择刚才导出的项目文件夹即可!

3.GBQ4.0在进行清单组价时,经常会出现很多无用的空行,如何把这些空行去掉?

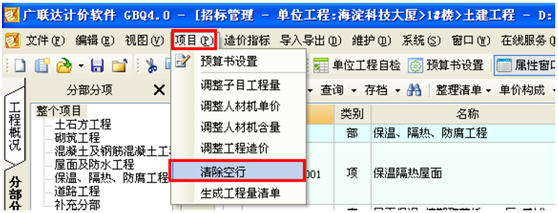

解决方法:在分部分项界面点击菜单栏中的【项目】——【清除空行】即可

4.如何将组价好的工程,生成只有清单没有定额子目的工程?

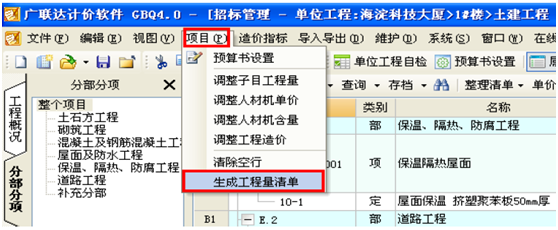

解决方法:在分部分项界面点击菜单栏中的【项目】——【生成工程量清单】即可

5.如何将清单计价做的工程转换为定额计价的工程?

解决方法:用GBQ4.0新建一个定额计价的单位工程,在定额计价的预算书界面有个【导入导出】,下面有个【导入清单计价工程】,利于此功能即可将清单计价工程转为定额计价工程!注意保证清单工程的定额库和定额计价的定额库是一致的!

6.一个项目文件中有很多个单位工程,其中某条定额子目套错了,并且在每个单位工程中都有这条定额子目,如何快速的进行替换?

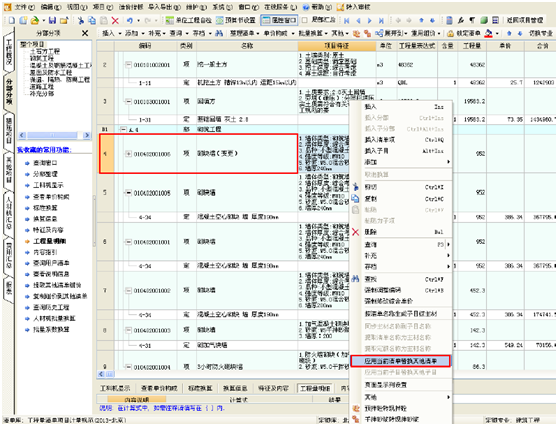

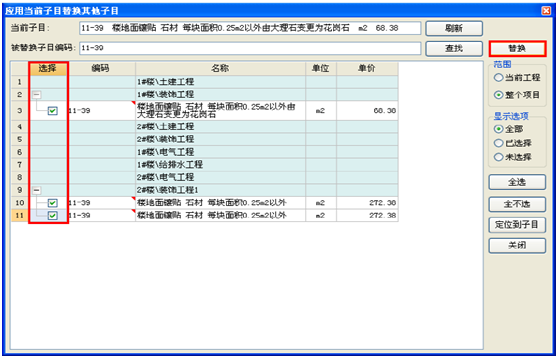

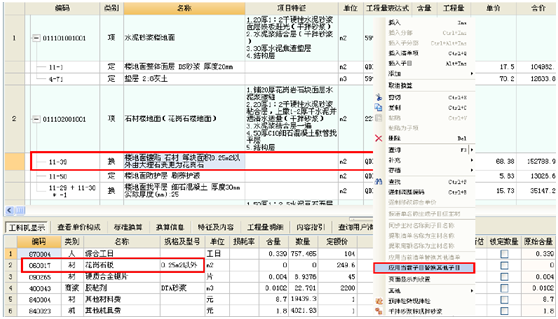

解决方法:打开项目中其中一个单位工程,对需要变更的子目做修改,然后点击右键选择【应用当前子目替换其他子目】

软件会自动查找到当前项目中全部子目,根据自己的需要,筛选出要替换的子目,可执行统一替换。

7.项目文件中如何统一替换清单?

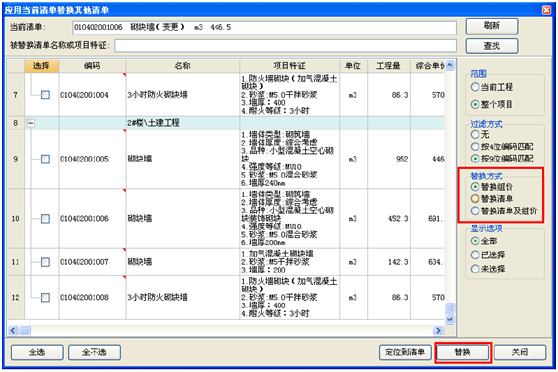

解决方法:打开项目中其中一个单位工程,对需要变更的清单做修改,然后点击右键选择【应用当前清单替换其他清单】

软件会自动查找到当前项目中全部清单,根据用户自己的需要,筛选出要替换的清单,可执行统一替换。

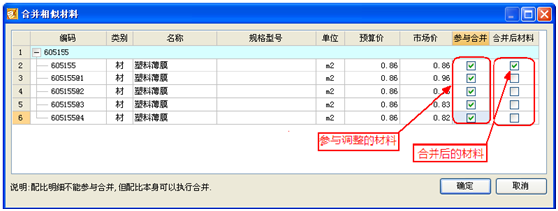

8.一个单位工程中出现很多相似的材料,如何可以合并成一条材料?

解决方法:人材机汇总界面—其他—相似材料合并

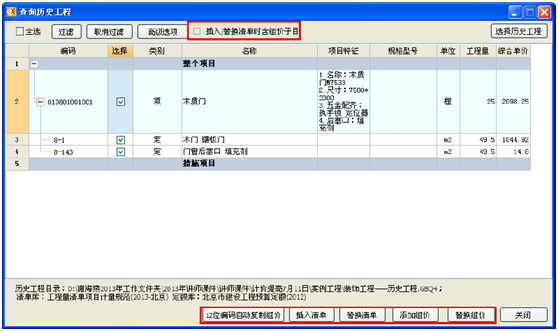

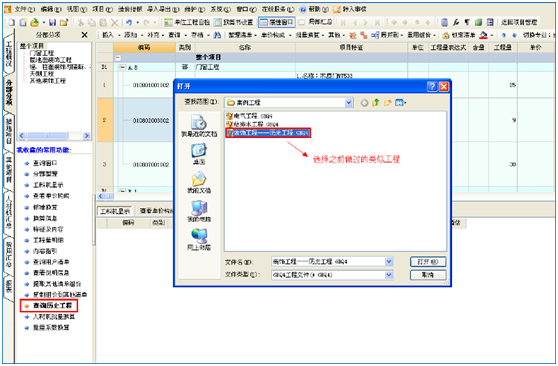

9.如何快速组价(第一种方法查询历史工程)

业务场景:对于同一类型的专业工程不同楼之间某些部位的做法基本上都是相同的,这样当再遇到同类的项目时就会直接使用原来已经做好的项目,省得再重新做一遍了。如下图

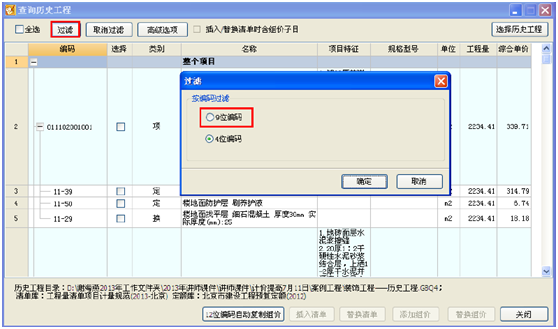

通过【过滤】功能快速筛选出前九位编码相同的清单项

12位编码自动复制组价:可以根据历史工程的编码与当前工程的编码一致的自动匹配组价,从而可以实现快速组价的目的。
插入清单、替换清单:用户可以根据需要复用历史工程的清单项目。
添加组价、替换组价:用户可以根据需要只复用历史工程的组价项目。
插入/替换清单时含组价子目:用户可以同时复用历史工程清单项目及其组价项目。

10.如何快速组价(第二种方法用户清单)

业务场景:对于同一类型的专业工程不同楼之间某些部位的做法基本上都是相同的,这样的当再遇到同类的项目时就会直接使用原来已经做好的清单,省得再重新做一遍了。

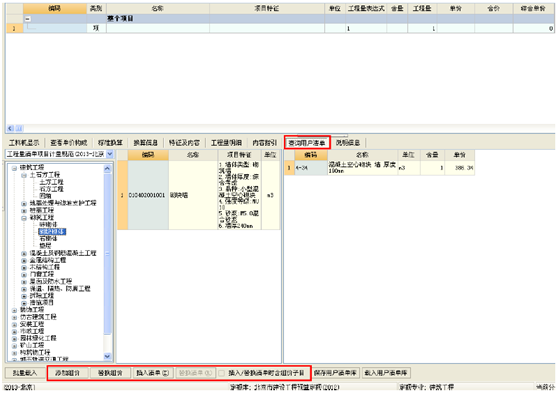

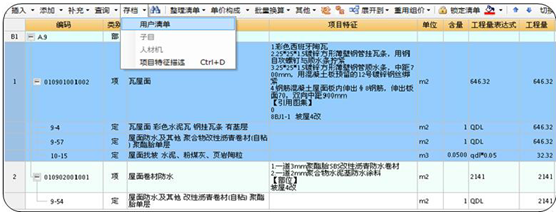

解决方法:可以把之前做过的工程,常用的清单项或者每一条清单项选中之后点【存档】这样就可以形成一个用户清单的库,里面存档的都是已经组好价的清单项。再做下一个工程的时候直接通过【查询用户清单】选择需要的清单项。达到快速套清单套定额的目的。如下图

插入清单、替换清单:用户可以根据需要复用历史工程的清单项目。
添加组价、替换组价:用户可以根据需要只复用历史工程的组价项目。
插入/替换清单时含组价子目:用户可以同时复用历史工程清单项目及其组价项目。

11.如何快速组价(第三种方法复制附加到其他清单)

业务场景:工程中内容相同且组价一致的清单项会有很多,一个一个复制很费时间,有没有快捷的办法

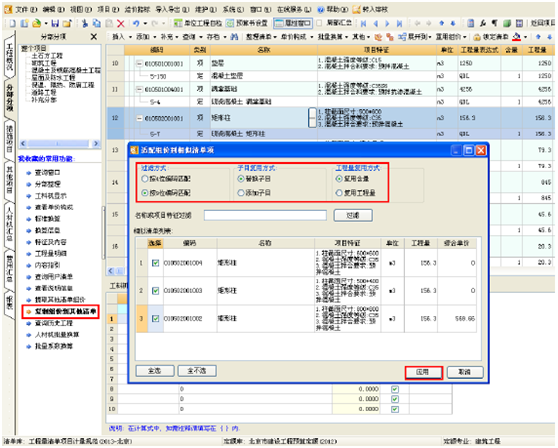

解决方法:把其中一个清单组好价,点击【复制组价到其他清单】,在弹出的对话框中选择需要复制组价的清单,那么相同的清单项就组好价了。如下图

12.如何快速组价(第四种方法导入Excel文件匹配历史工程)

业务场景:导入招标方的Excel格式工程量清单的时候,如果以前编制过相似的工程,例如,同一个小区,之前已经投过另外一个标段,此次再次投下一个标段的时候,可调用之前工程的组价,快速地完成工程的组价;

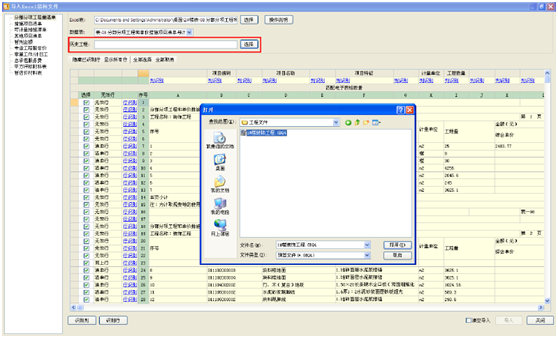

解决方法:在导入Excel的时候,也可以对清单进行组价,选择excel文件后,点击下面“历史工程”的【选择】,弹出打开历史工程窗口,选择已经组好价的工程打开,如图所示

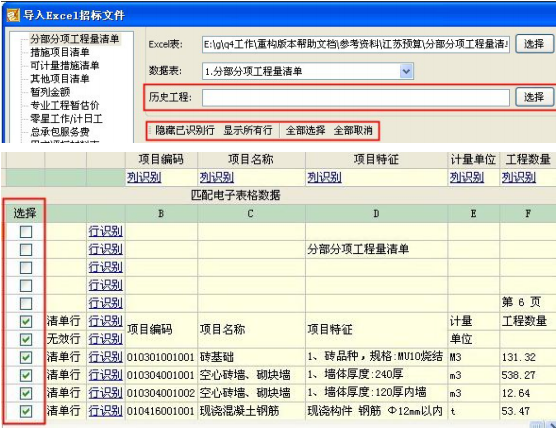

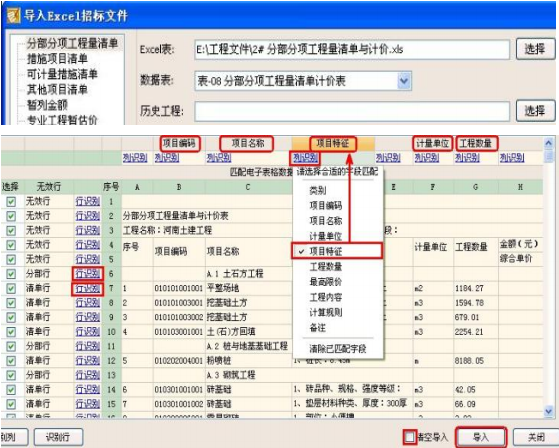

选择好历史工程后,点击右下角的【导入】,弹出导入界面,将excel表和工程模板中的清单项列表对比像是,并自动匹配,如图所示:

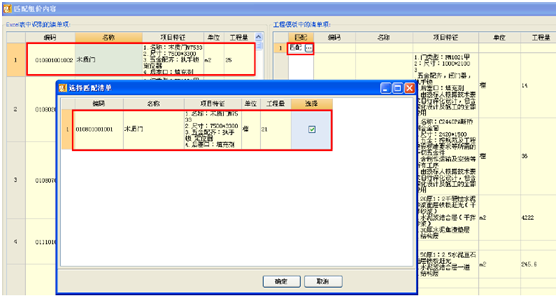

对匹配不正确或者未匹配上的,也可以手动选择匹配,点击对应的清单项,弹出选择匹配窗口,勾选清单项进行匹配,如图所示:

13.如何导入 Excel 文件?

当招标方提供工程量清单 Excel 文档时,如何导入 Excel 文件?

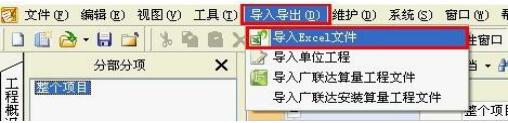

【解决方案一】点击软件上方菜单栏的“导入导出”,弹出下拉菜单:

【解决方案二】点击该下拉菜单中的“导入 excel 文件”,弹出选择界面 ,如 下图:

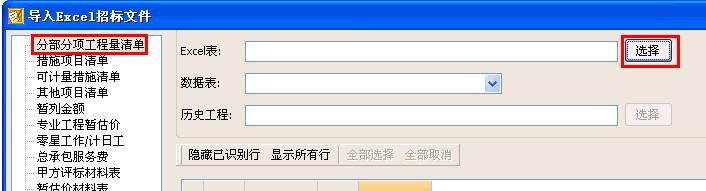

【解决方案三】在弹出的窗口中选择“分部分项工程量清单”,点击右侧“选 择”:

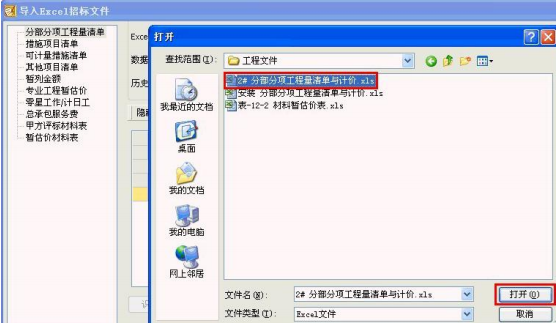

【解决方案四】在弹出的打开窗口中,选择要导入的 excel 文件,点击打开按 钮,弹出导入窗口:

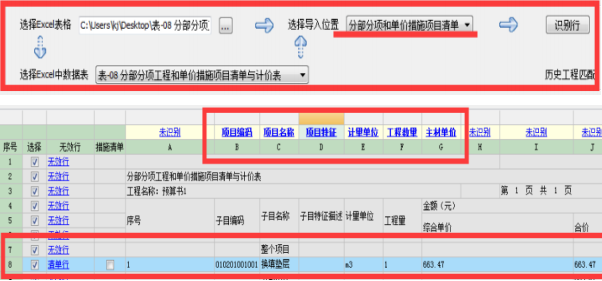

【解决方案五】先进行“列识别”,主要是识别项目编码、项目名称、项目特 征、计量单位和工程数量、最高限价、工程内容、计算规则、备注,然后进行 “行识别”,主要是识别分部行、清单行、子目行、子目下主材行、子目下设 备行、子目级主材行、子目级设备行、分部行和无效行,识别完以后,点击 “导入”,导入成功以后,会弹出提示:

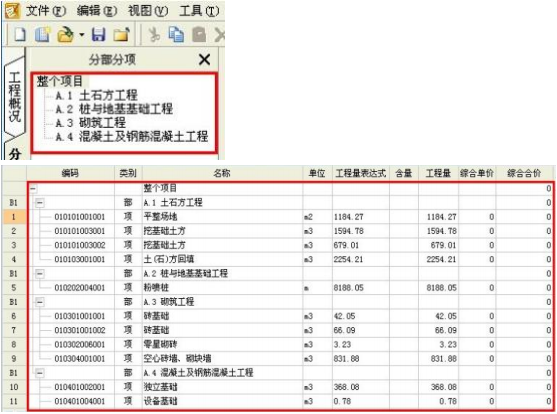

点击确定后,点击关闭,返回到分部分项页面,如下图:

此时就可以对每条导入的清单分别进行组价了。

【解决方案六】同样,可以导入措施项目清单(可计量措施)、其他项目清单 (暂列金额、专业工程暂估价、零星工作/计日工、总承包服务费)、甲方评标 材料表和暂估价材料表。 导入窗口中其他功能介绍:

历史工程–导入 Excel 文件匹配历史工程; 隐藏已识别行–把已经识别好的行隐藏掉,这样可以快速把未识别的行过滤出 来,便于手动识别行;

显示所有行–把隐藏掉的识别行再全部显示出来;

全部选择–把所有已经识别的行的“选择”列打勾,只有打勾的列才被导入软 件;

全部取消–有行的“选择”列的勾去掉。

【注意事项】

(1)为确保甲方清单不被改动,导入的甲方清单默认是锁定状态不能修改 的,如果想修改,可以点击工具栏“解除清单锁定”按钮。

(2)导入以后材料的市场价需要手动调整,因为材料价格是不能导入 的,导入 EXCEL,子目所有材料价都是原始的预算价。

(3)综合单价分析表是导不进去的。

(4)技术措施可以通过导入 EXCEl 导入计价软件,需要注意的是导入时 将导入导入窗口左侧切换为可计量清单。

【补充】

(1)导入的 EXCEL 文件没有版本要求,任何版本的 EXCEL 文件都可以导 入计价。

(2)之前导入错误,把清空导入打勾,可以把导入错误的子目一次性删 除。

(3)不能整个项目一起导入 EXCEL,因为软件不能自动区分专业进行分 配,需要进入不同的单位工程进行导入。 (4)材料表虽然满足有材料编码.名称.单位.数量的要求,但是不可以通过 导入 EXCEL 的方式,导入到软件中。 新版协同一体化导入 excel 操作步骤: 新建单位工程—导入导出导入 excel,选择表格格式,按照箭头的方向再选择自 己需要导入的表,然后进行列识别,清单编码,名称 ,单位,项目特征,工程 量,项目特征分别识别,然后点击识别行,上述操作完成后点击导入(清单和定额同样的操作方式,只是清单的编码名称为项目编码名称,子目的需要识别 为子目编码名称)如下图所示:

14.如何在报表上插入一列,显示自己想要的数据?

报表上想要插入一列,显示自己想要的数据,或者修改原有数 据,怎么办?

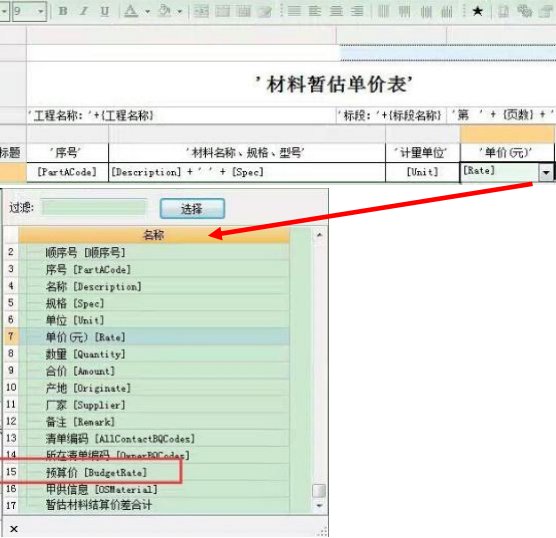

【解决方案】点到报表上单击右键——高级设计——点到某一列上面单击右键 点击后插列或前插列,然后选择自己要的代码,或修改原有代码 ,如单价改为 预算价即可。

【注】如果想出的内容代码里没有,只能出来这一列但是没有内容,内容在 excel 里编辑。

15.如何设置全费用模式?

【解决方案】

(1)有一些地区新建单位工程的时候,软件设置了“模板类别”,在里面 选择全费用模板即可。还有一些地区新建单位工程点击“按模板新建”里面就 有对应的全费用模板直接选择相应专业确定即可。

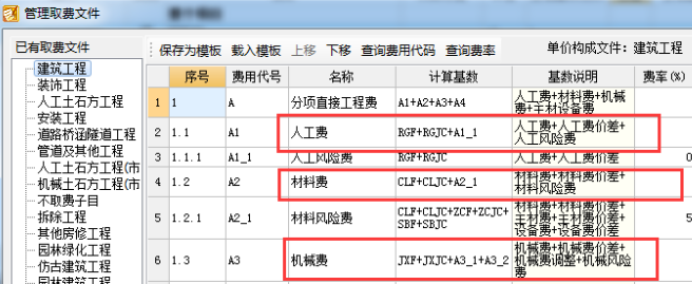

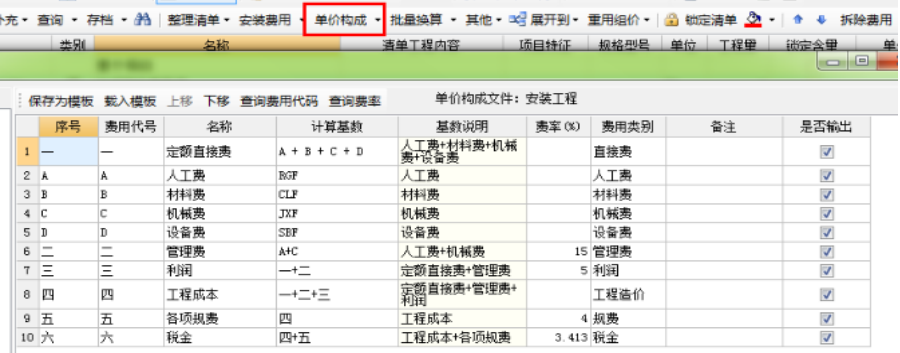

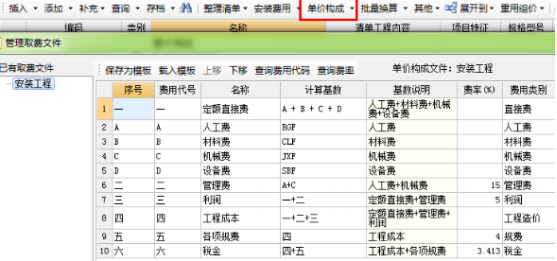

(2)部分地区的软件已经做好了全费用单价的模板,需要在分部分项、费 用汇总界面分别载入,具体步骤如下: 第一步:在分部分项界面,工具栏找到‘单价构成’功能键,点开单价构成 在弹出来的管理取费文件对话框里,(如果该地区有内置全费用模板可以再载入 模板中载入全费用综合单价模板)在费用项目里单击右键–插入空行,给出费用 名称代号、基数、费率等信息后将费用代号加入综合单价即可;

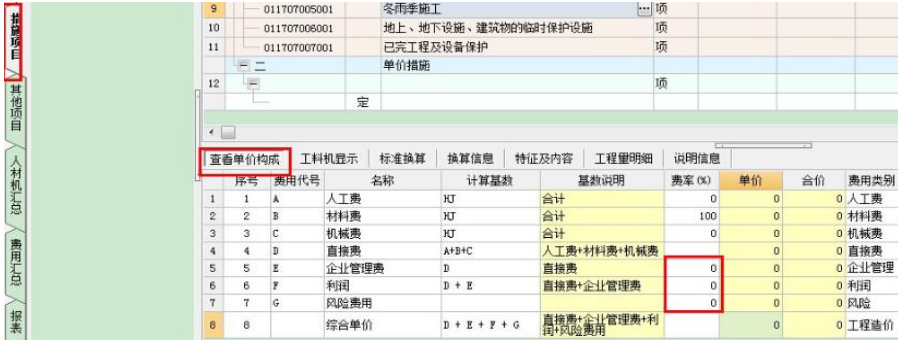

第二步:在措施界面的组织措施的取费费率改为 0.选中对应的措施项目, 点开属性窗口中的“查看单价构成”,将相应的费率改为 0;

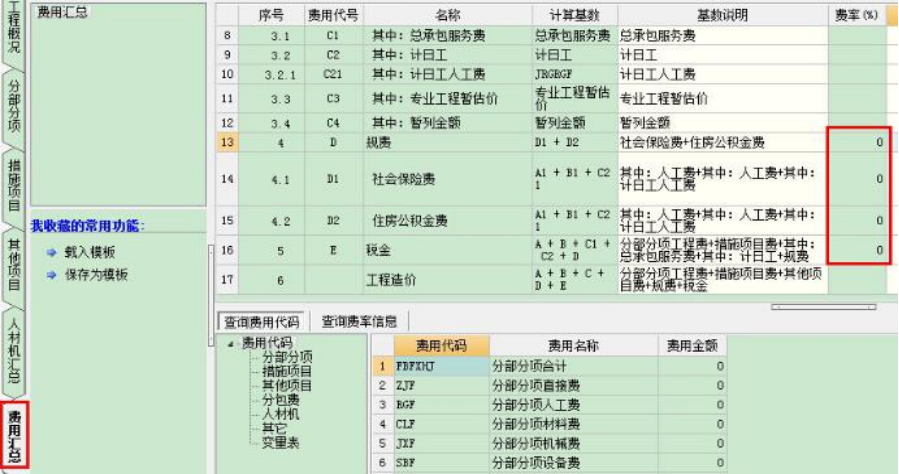

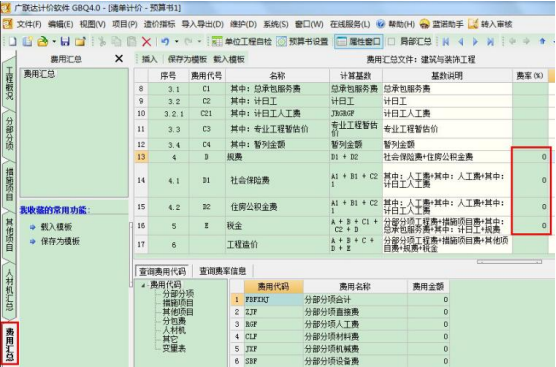

第三步:在费用汇总界面,将规费、税金费率改为 0,要么这笔费用会重 复计算。

(3)部分地区 13 清单没有全费用的模板,可以在 08 清单中新建好模 板,然后保存为模板,再到 13 清单的工程中,载入模板。

【备注】

(1)很多地区都有用全费用模板,可以直接在软件中查找模板 ,比如河 南、黑龙江,辽宁,贵州等地区。

(2)除管理费利润以外的其他某个费用需要分摊到每个清单下,可以用以 上操作方法。(将某个费用分摊实际可以理解为此费用需要设置为全费用形式)

(3)云南地区新建模板时选择国际清单即为全费用清单。

16.如何记取安装费用?

做安装工程预算时,通常需要记取一些安装费用,如脚手架搭拆 费、高层建筑增加费,系统调试费等,应该如何统一记取安装费用?

【解决方案】

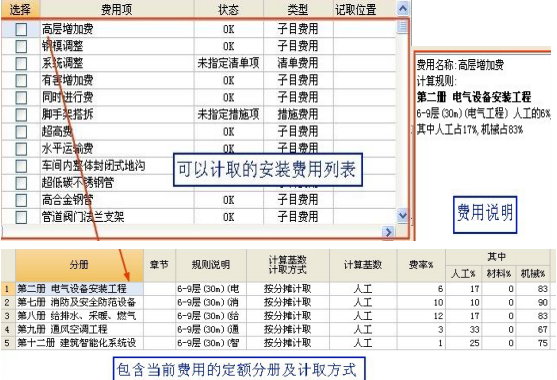

第一步:在分部分项界面或者预算书界面,点开工具栏里的安装费用–记 取安装费用,在弹出来的对话框的安装费用列表中勾选需要记取的安装费用项 目;

第二步:选择记取类型(子目费用/清单费用/措施费费用)和记取位置(子 目费用就不需要记取位置了),在下方的记取方式中选择相应的计算规则即可。 如果工程中有借用子目需要使用借用定额库的安装规则,需要点开“高级选 项”按钮,勾选“使用借用库的安装费用规则”。 如下图:

【注意】

(1)需要选择多个记取位置,需要到安装费用记取窗口中的属性窗口分专 业进行选择记取位置。

(2)河南土建工程不能通过软件自动记取安装费用。

(3)如果不想要软件记取出来的安装费用的话可以自己手动补充定额子 目,直接合计金额。

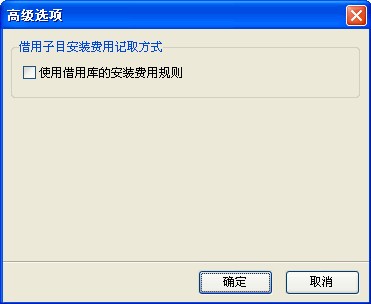

(4)土建工程套的安装子目,因为土建没有记取安装费用的按钮,可以新 建一个安装专业工程,将安装子目粘贴复制过去通过软件记取完以后,在原工 程照着补充一项安装费用即可。

(5)通过软件自动记取的安装费用子目不可以进行粘贴复制到其他单位工 程。

(6)安装费用的金额在增加子目后是会联动增加的。

17.为什么没有定额库?

新建工程选择不了定额库,为什么?

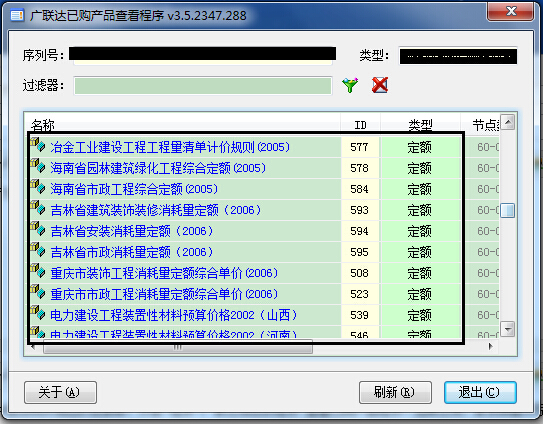

【原因分析一】查看锁中是否购买相应的定额库;开始–程序–广联达加密锁 程序–查看已购产品程序,如果没有,联系销售员写锁。

【原因分析二】如果有多把锁,看看是不是把锁插错了。

【原因分析三】如果都显示正常,将计价软件卸载干净换一个路径重新安装。 使用附件中的一键卸载工具去卸载可以彻底清理。

【原因分析四】锁里有两个地区的定额,但是只安装了一个地区的软件,没有 安装另一个地区的软件。

【原因分析五】13 清单规范对应的有 9 个计量规范,分别是:城市轨道交通工 程计量规范,构筑物工程计量规范,矿山工程计量规范,园林绿化工程计量规 范,市政工程计量规范,通用安装工程计量规范,仿古建筑工程计量规范,房 屋建筑与装饰工程计量规范,爆破工程计量规范。如果没有,需要联系销售, 将计量规范写进锁里,才可以正常使用定额库。

【原因分析六】只安装了地区特性,定额库没有安装上,卸载软件重新安装一 下。

18.如何找回备份工程?

由于工程误删或者原始工程文件破损,需要找回原来的工程备份 文件,如何找回备份?

【解决方案一】

xp 系统–在 C:\Documents and Settings\Administrator\My Documents\GrandSoft Projects\GBQ4\Bak 路径下找到对应的省份,如果是 win7 系统–在计算机-库-文档-\GrandSoft Projects\GBQ4\Bak 找到需要的 工程文件复制到桌面,右键重命名删除后缀名.bak 即可;

【注意】如果不显示后缀名,点击工具–文件夹选项–查看–去掉“隐藏已知文 件类型的扩展名”的勾,就可以显示后缀名了。

【解决方案二】打开软件,在软件工具栏下有系统-找回历史工程,在时间节点 中找到对应的工程之后鼠标右键保存历史工程,便可以找回历史工程。

【解决方案三】要是没有在软件中修改过备份文件的路径,可以在默认路径: 开始-我的文档-Grandsoft Project-GBQ4-bak 打开后找到自己要找的工程, 或者 C 盘,复制到桌面右键重命名删除后缀名.bak 即可,要是修改过备份工程 的路径,并且不清楚自己是否修改过备份路径,可以新建一个任意的空白工 程,在工具—选项中“浏览”中看到备份文件的修改路径,在该路径中找回即可。

【解决方案四】如果用广联达 G+工作台,已经将工程自动备份过的话以在文 件保镖中按日期恢复找到误删的工程。

【备注】

(1)没保存是找不回来备份的。

(2)重做系统后,如果没有修改默认路径,就找不回来了。

19.如何新建人材机分类表?

人材机汇总里如何新增一张报表显示自己想要分析的人材机等, 并且在报表界面里可以体现?

【解决方案】

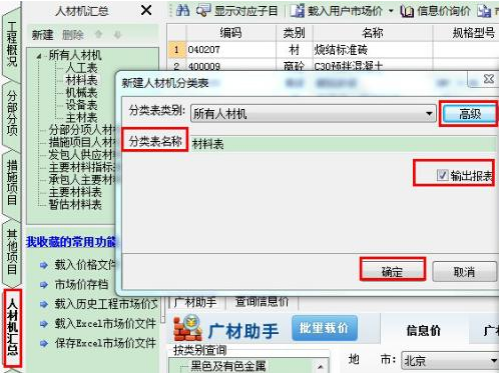

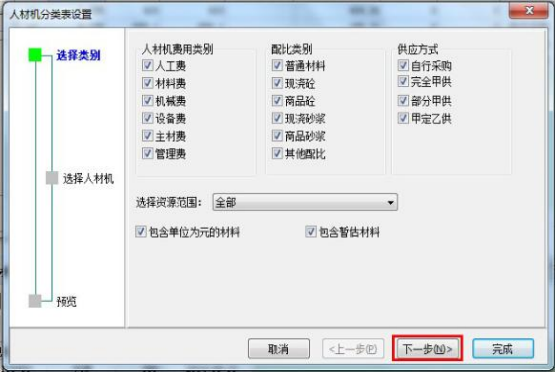

第一步–在人材机汇总界面,在分类表名称上边点击‘新建’,在弹出的 对话框中,输入报表名称,勾选输出报表,点击‘高级’,弹出‘人材机分类 表设置’窗口,选择需要输出的材料类别,点击‘下一步’。

注意:报表名称不能纯数字填写,否则新建的报表无法导出。

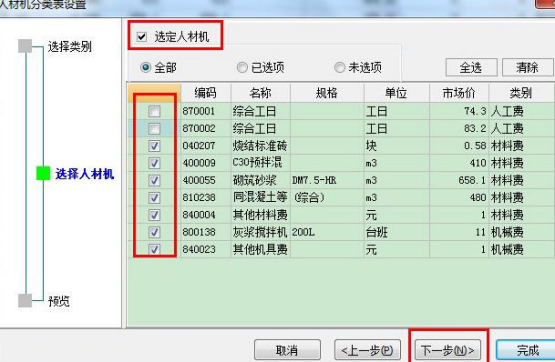

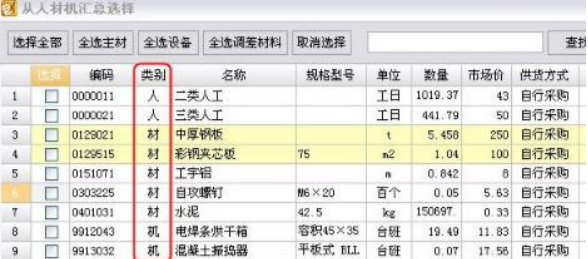

第二步–勾选‘选定人材机’,然后勾选具体的材料明细,点击确定即可 出现所需要的报表,在报表界面投标方最后一张报表就是。

【注意】

(1)人工机械表,方法与新建材料表一致,只是费用选择选择人工跟机械 就行。

(2)主要材料表,以及单独提取某些材料在一张报表显示,操作步骤也一 样,勾选自己所需要的材料即可。

(3)此类报表只能进入单位工程进行新建,不能整个项目新建人材机报 表。

(4)锁定材料表指针对于新建的材料表是黑色可点的。

20.如何将清单工程转换成定额工程?

【解决方案】

第一步–首先新建一个和已有清单工程相同的定额库的定额计价工程;

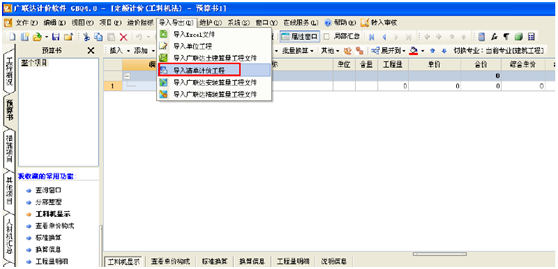

第二步–点击菜单栏“导入导出”—“导入清单计价工程

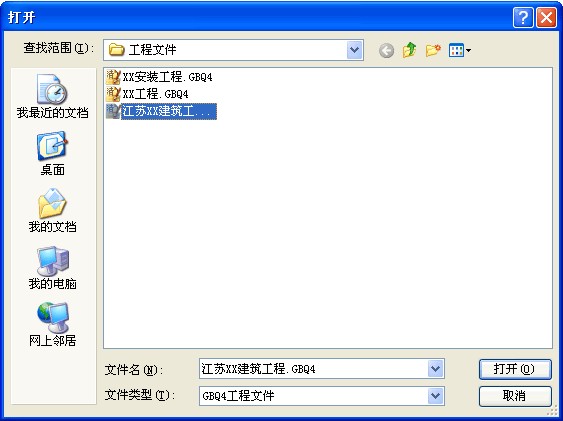

选择要转换的清单工程,点击“打开”按钮;

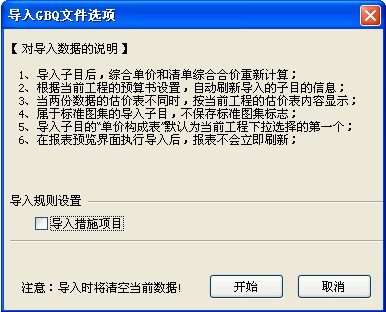

当希望连措施项目一起导入时,把“导入措施项目”打勾,点击“开始” 按钮,开始导入;

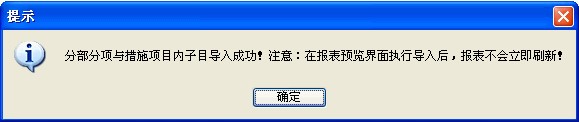

不久出现提示:分部分项与措施项目内子目导入成功!注意:在报表预览 界面执行导入后,报表不会立即刷新!点击确定就可以了。

【注意】

(1)清单工程转成定额工程之后,需要重新调整工程类别,纳税地区等, 重新计算一些特殊的费用,比如泵送增加费,安装费用等,并且只能导入单位 工程,项目是不能转换的。

(2)项目文件不可直接进行导入,导入时清单计价工程必须是关闭状态。

(3)如果清单计价工程里面有插入的分部,导入定额计价里面,需要重新 插入分部。

(4)没有组价的清单工程因为只有清单项,没有子目,是没有办法转换为 定额计价模式的。

21.如何设置全费用模式?

解决方法:

(1)有一些地区新建单位工程的时候,软件设置了“模板类别”,在里面选择全费用模板即可。还有一些地区新建

单位工程点击“按模板新建”里面就有对应的全费用模板直接选择相应专业确定即可;

(2)部分地区的软件已经做好了全费用单价的模板,需要在分部分项、费用汇总界面分别载入,具体步骤如下:

第一步:在分部分项界面,工具栏找到‘单价构成’功能键,点开单价构成在弹出来的管理取费文件对话框里,(如果该地区有内置全费用模板可以再载入模板中载入全费用综合单价模板)在费用项目里单击右键–插入空行,给出费用名称代号、基数、费率等信息后将费用代号加入综合单价即可;

第二步:在措施界面的组织措施的取费费率改为 0.选中对应的措施项目,点开属性窗口中的“查看单价构成” ,将相应的费率改为 0;

第三步:在费用汇总界面,将规费、税金费率改为 0,要么这笔费用会重复计算。

( 3) 部分地区 13 清单没有全费用的模板,可以在 08 清单中新建好模板,然后保存为模板,再到 13 清单的工程

中,载入模板。

【备注】

( 1) 很多地区都有用全费用模板,可以直接在软件中查找模板 ,比如河南、黑龙江,辽宁,贵州等地区。

( 2)除管理费利润以外的其他某个费用需要分摊到每个清单下,可以用以上操作方法。(将某个费用分摊实际可以理解为此费用需要设置为全费用形式)

( 3)云南地区新建模板时选择国际清单即为全费用清单。

22.如何锁定综合单价?

解决方法:

锁定综合单价打上勾,综合单价就不会改变了。

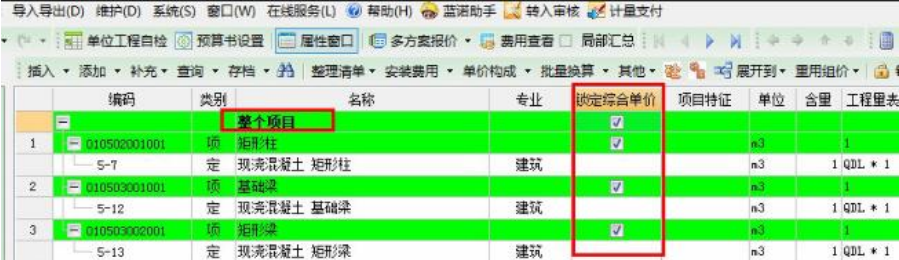

分部分项界面鼠标右键-页面显示列设置-勾选锁定综合单价,回到分部分项界面之后在需要锁定的清单项目前勾选锁定综合单价即可,如果需要对整个工程锁定则需要在整个项目上勾选锁定综合单价。如果有几个清单不想锁定,就把锁定综合单价的勾去掉就可以了。

【注】 对清单进行锁定综合单价之前,需要点击工具栏“解除清单锁定”才能进行修改,否则无法勾选。

23.为什么工程量表达式不能修改?

解决方法一:

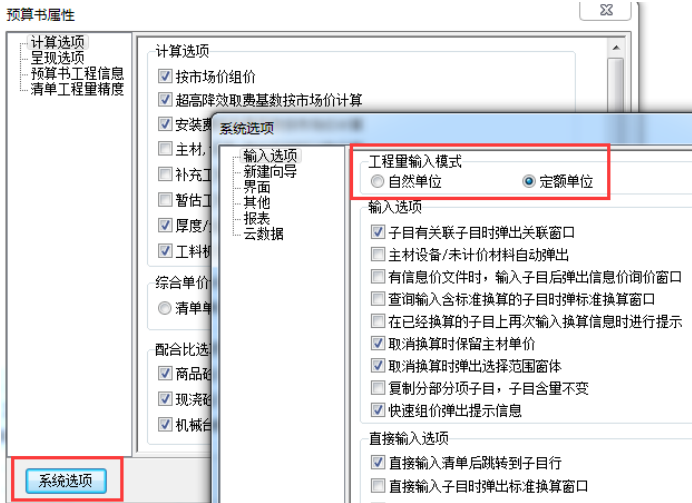

预算书设置–系统选项–工程量输入模式,修改为自然单位即可。

解决方法二:

清单的综合单价被锁定了,在页面显示列设置中把锁定综合单价这一列调出来,然后把清单对应的锁定综合单价的对勾去掉,再次修改子目工程量表达式就可以修改了。

解决方法三:

如果其他的量或者内容都修改不了话,则可判断该工程为安全模式。

解决方法四:

想要修改记取超高降效或者对应的安装费用的子目工程量,这个是不能修改的, 如果想要修改这些,只能自己补充定额。

解决方法五:

使用的是键盘上右下角的小键盘锁住了,所以无法修改。

【注】 江苏 2001 定额的细项定额直接工程量是改不动的,要通过修改含量来引起工程量的变化。

24. 报错提示:工程文件已经彻底损坏,已在历史工程中自动过滤出同名文件,请打开希望保留的文件

解决方法一:

我的文档–GrandSoft Projects–GBQ4–Bak,找到相应工程文件名后复制到桌面,重命名后缀名取消“.Bak”。 若工程文件是别人发的,就让重新发一下, 发的时候压缩一下再发,避免出现这样的问题。

解决方法二:

系统-找回历史工程。

解决方法三:

手动压缩修复,将 GSPFiles 拖出来后,将 GBQ 的单位工程添加到压缩文件后缀显示为.ZIP,再修改成广联达单位工程格式的后缀;如果拖出的时候提示损坏,可通过压缩文件中的工具-修复压缩文件,修复后可再尝试拖出修复。

解决方法四:

工程版本和打开软件的版本不一致也会导致这个情况。

解决方法五:

工程文件使用 3.0 软件做的,但打开工程的电脑本身并没有安装 3.0 软件,会出现此报错,需要安装 3.0 软件即可。

25.如何设置或取消多专业取费?

定额计价经常多个专业一起做,一般习惯性的土建装饰直接输入在一起,根据实际需求,有时候需要进行多专业取费,有时候又不想进行多专业取费,分别如何实现?

解决方法:

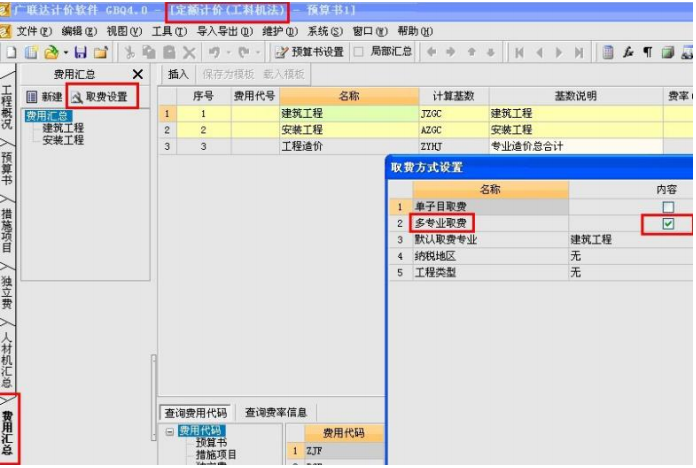

设置多专业取费:在费用汇总界面的左侧显示栏中,点击“取费设置” ,勾选“多专业取费” (部分地区默认的就是多专业取费的),操作如图所示:

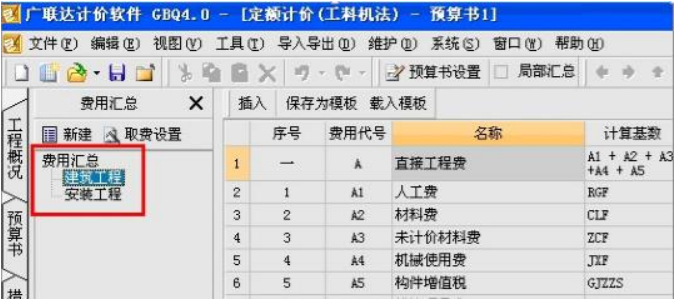

勾选“多专业取费” 后,在费用汇总界面将根据不同的专业进行取费。

若不想进行多专业取费:不勾选“多专业取费” ,软件默认只有一个取费文件模板,该取费模板根据建立单位工程时所选择的专业而定。

【注】
(1) 清单计价不能在费用汇总界面设置分专业取费,想查看某个专业的工程造价,可以采用局部汇总。
(2) 升级以后设置多专业取费,若会出现专业重复设置的情况,建议新建单位工程重新导入再去设置就可以了。
(3) 不能实现整个项目统一设置取费专业,只能进入单位工程费用汇总界面设置。
(4) 只有定额计价工料机法可以进行多专业设置,仿清单法的计价是不可以进行设置的。
(5) 河南地区不能设置多专业取费。
(6) 北京 12 定额,定额本明确说明不可以进行多专业取费,所以没有这个功能,当借用其他专业子目时,借用子目的取费同主专业一样,北京的 01定额是可以的。

26.如何给工程量批量乘系数?

解决方法:

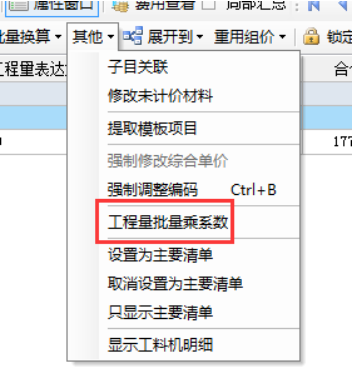

步骤一:首先选择要调整工程量的定额子目或者清单(可以按住 Ctrl 键间隔选),然后点击工具栏“其他” —“工程量批量乘系数”(江苏地区没有在其他里面,点开“换”里面有工程量批量乘系数)。

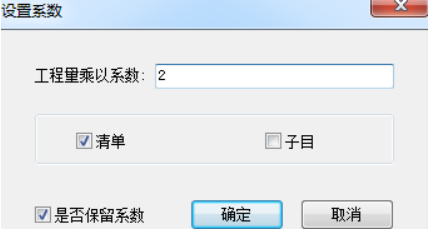

步骤二:在“工程量乘以系数”框中输入系数,在下面选择清单或者子目乘系数,点击“确定”按钮即可,当系数为 0 的时候,选中的清单或者定额工程量就会变为 0。

27.按市场价组价跟不按市场价组价的区别是什么?

解决方法:

按照市场价组价:是在进行直接费计算以及取费过程中都是以人材机的市场进行计算,价差计入取费过程、计入造价;
不按市场价组价:意味着是按定额价组价,价差没有取费也没有计入造价中,这时候就需要将价差合计加入造价中,不取费就不加入取费计算基数中了,如果要取费就需要加入;

【注】
(1) 河北 08 定额如果需要按预算价组价,需要预算书设置按市场价组价去勾,因为即便没有进行市场价调整,点到人材机界面工具栏的“人工机械调整”软件默认是执行【12 195】或 【10 553】文件的,而且预算价和市场价也是不一样的。
(2) 吉林 13 清单、 14 定额计价,不是按市场价组价,软件默认的是单价构成中已经包含了人材机价差了,所以不需要按市场价组价。

28.如何设置主要材料?

解决方法一:

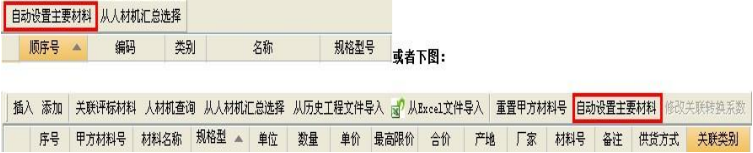

(1) 在人材机汇总的主要材料表/甲方评标主要材料表页面,点击软件上方工具条的“自动设置主要材料” :

(2)软件弹出设置窗口,选择设置方式:
①取材料价值排在前 n 位的材料,并输入位数 n;
②取占材料总值 n%的所有材料,并输入百分比 n,点击确定:

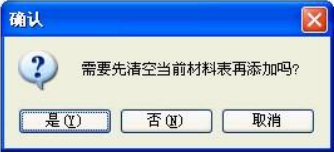

(3)软件会弹出提示窗口,点击“是”,清空当先材料表再添加;点击“否”,追加添加在原有材料后面,如下图:

解决方法二:

在人材机汇总的主要材料表页面,点击从“从人材机汇总选择”

选择想要的主要材料,在选择列打勾,点击左下角确定即可。
(2) 把不想设置成主要材料的材料前面的勾去掉即可。

【注】 这个只能针对单位工程不能再项目中统一批量调整。




Revit怎么画瓷砖?Revit建立地面铺装瓷砖模型的做法

内容来源:小蒋说BIM



在REVIT建模软件中,对于地面铺贴的瓷砖这类材料建模,初学者往往感到困惑,因为没有对应的瓷砖工具来用。而瓷砖建模又是装饰装修工程中较为重要的一环,对瓷砖材料数量的提取也是一个挺有用的技巧。那么,瓷砖用什么办法来画更好呢。通过实践发现,唯有使用嵌板工具较为合适。

1、首先,在软件中新建一个“公制幕墙嵌板”的族样板,到立面-内部中,用拉伸工具沿着参照平面绘出矩形,并锁定每条边。对其赋予材质,命名“瓷砖”。

2.到楼层平面视图中,新建一个横向参照平面,将其和中心参照平面的竖向距离标注为“瓷砖厚度”参数,将之前用拉伸建立的形体的下边沿锁定到新建参照平面上,这一步做法意思就是拉伸建立的瓷砖厚度赋予厚度参数。

3、在族类型选项中,新建类型名称为500*500的瓷砖类型,并将参数瓷砖厚度改为10mm。把这个族载入任意一项目。

4、在项目中建出简易的房间墙壁、地板等结构。在标高1平面视图中用迹线屋顶工具描出地板边界(墙壁内侧线)。把屋顶属性替换成“玻璃斜窗”。

5、进入玻璃斜窗的类型属性,复制类型该名为“地面瓷砖”,幕墙嵌板中更换为之前画的族“瓷砖”,“网格1、网格2”的布局改为“固定距离”和500mm间距。

6、创建瓷砖明细表。新建幕墙嵌板,添加字段:族、类型、宽度、高度、面积、合计。但是此时的明细表内容是一条条的逐项列出的,不方便查看。进入明细表属性里,在排序页面,取消“逐项列举每个实例”前的勾,排序方式添加“宽度和高度”,确定后就可以看到不同长宽的瓷砖尺寸和块数合计,比如400*500有14块,500*500有210块。此处做的瓷砖族是用500mm*500mm尺寸来举的例子,房间瓷砖不同,需要建族的时候建出对应尺寸的瓷砖。




Revit三维轴线怎么设置?如何将二维轴线转化为三维轴线?

Revit三维轴线怎么设置?如何将二维轴线转化为三维轴线?

在”宝冶通用”选项卡下的”建筑结构”区域选择点击”三维轴线”。

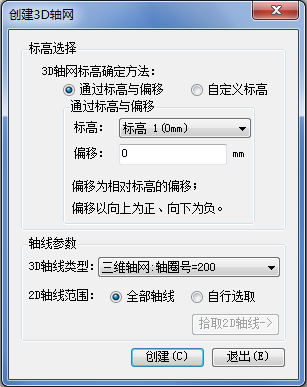

在弹出的”创建 3D 轴网”对话框中,设置标高和轴线参数,点击”创建”按钮。

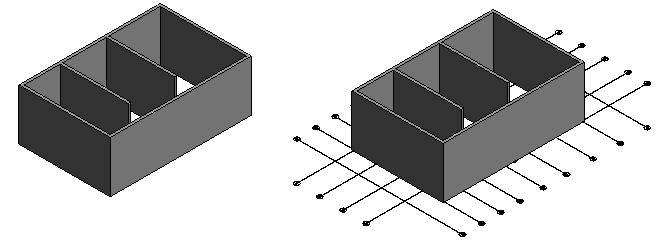

创建操作完成后,在三维视图中可以看到轴网。

注:

创建三维轴网的前提是必须已有二维轴网。




Revit无法剪切或连接几何图形如何处理?

最近,有些在使用Revit软件的朋友有过这样的问题,Revit无法剪切或连接几何图形如何处理?下面就一起来分析一下。

提示的错误警告有以下几种情况:

(1)无法从墙外剪切 [符号] 的实例。

(2)无法剪切具有实例的主体。

(3)屋顶无法剪切。

(4)无法剪切连接的图元。

(5)无法使图元保持连接。

使用“剪切几何图形”或“连接几何图形”时,必须满足这几个条件:

(1)存在图元必须在 20 立方英里以内的限制。

(2)剪切几何图形时,应用程序需要面和边缘精确对齐。对齐时的轻微不准都可能导致几何图形无效,从而导致剪切命令失败。

我们的处理方法是:

(2)查找可能导致轻微不准确性的图元组合,例如:

①一部分几何图形中较小的圆角或倒角。

②两部分内容中稍微不对齐的圆柱或旋转面。

③图元顶部/底部略微倾斜的面,如屋顶和楼板,与其他几何图形非常接近的相交。

④草图中稍微偏离轴线(使用捕捉功能来调整)。

⑤检查模型几何图形的测量值,以确保相关图元之间的距离小于 20 英里。




桥梁施工大型临时结构设计-盘扣支架计算



盘扣支架概况:

箱梁厚度跨中1.64,墩顶3.24m

验算内容,自上而下:

1、面层体系强度、刚度验算(模板、次龙骨、主龙骨)

2、立杆稳定验算(选择不利位置立杆→组合风荷载与不组合风荷载验算)

3、架体抗倾覆稳定验算

4、地基承载力验算

1          检算依据及检算参数

1.1         检算依据

1) 主桥设计文件;

2)《公路桥涵设计通用规范》(JTG D60-2015);

3)《公路桥涵地基与基础设计规范》(JTG 3363-2019);

4)《钢结构设计标准》(GB50017-2017);

5)《建筑结构荷载规范》(GB50009-2012)

6)《建筑工程模板支撑系统安全技术规程》(DB29-203-2010)

7)《建筑施工承插型盘扣式钢管支架安全技术规程》(JGJ231-2010)

1.2         检算参数

1.1         设计条件

风压:0.3

1          荷载参数

1.1         结构自重

盘扣架本身自重,盘扣架较低,自重较小,忽略。

1.2         模板荷载

模板荷载取2kPa;

1.3         施工荷载

包括施工作业人员、施工设备、零星材料:3.0kPa

1.4         振捣荷载

按2.0kPa考虑

1.5         混凝土荷载

混凝土容重:26.0kN/m3

1.6         风荷载

按《建筑施工承插型盘扣式钢管支架安全技术规程》计算:

(1)立杆纵向间距0.9m,竖向步距1.5m。挡风系数如下

整体体形系数(横向29排):

5、结构验算

模板(t=18mm)计算

纵向方木(100×100)计算

按照硬化层45°角传力,底座经过0.2m厚砼硬化层传至地基表面的扩散面积为                                               。

单根立杆轴力标准值最大为(纵距0.6m区段)。

基底压力p=N/S =163kPa。

要求砼硬化层厚度不小于0.2m,地基承载力特征值不小于200kPa。

1          结论

支架的强度、刚度、稳定性均满足规范要求。




绿地集团•公寓设计技术标准(非常值得学习)

第一部分:绿地集团建筑设计标准

第一节 项目规划

1.总平面设计时应在小区出入口预留设置门卫岗亭的位置,车库出入口应预留岗亭(车道中间)及自动道闸位置。

2.消防控制室与小区智能化控制室结合设置。

3.总平面布置图中应标示完整各地块及道路的标高,建筑室内外高差应不小于150mm,且进入入口处不设置台阶,改为坡道处理,并应考虑完善一层住宅室外的标高设计。

4.管网的设计应结合园林景观,化粪池具体位置应注意不影响小区绿化,避开住户的阳台和厨房窗口,管线应避开小区游泳池。

5.应注意项目外管线的接入标高问题,管线的标高应标注清楚。

6.预先考虑售楼处、精装修样板房的位置,做到“景观先行”。主入口看房通道(售楼处至样板房)景观要求较高,管线注意避开种植区域。

7.分区建设应明确范围(报规划审批用)

第二节产品体设计

1单元户型基本设计要求

1.1面宽3600~4000,每户建筑面积在37~42平米。层高3800。基本户型详附图一、附图二。

1.2厨房、卫生间洁具应合理设置,最大限度满足功能要求,洁具尺寸应满足要求。

1.3家具的布置应考虑好流线设计及使用的合理性,应按实际家具的可能尺寸进行布置,且应考虑好空调室内机的摆放及空调孔、插座的预留位置。

1.4平面有凹槽的高层住宅,其凹槽的开口宽度不应小于0.9m (净宽)。

1.5各个房间的门应留有100mm门垛,利于业主装修设置门套。

2玄关

2.1户内配电箱应避免与对讲机一同设置,以免发生冲突;户配电箱嵌入墙面;对讲机应考虑近门位置。

3厨房

3.1橱柜布置应遵循洗、
切、 炒的流线,满足基本尺寸要求,炉灶应避开窗口设置;

3.2吊柜设置时应注意避免挡窗。

3.3应重视排烟道的设计,选择性能好的成品烟道选型。烟道的摆设应不影响炊具台面的正常使用,且能与排烟机有机结合。

3.4在有燃气的项目,应留有燃气管进线位置,燃气管线及燃气表宜放置于阳台,尽量走户外。

4卫生间

4.1应重点考虑坐便器、
洗脸盆等洁具的事宜尺寸位置。

4.2坐便器净宽宜为900,
最小净宽不小于850。

4.3淋浴间净宽宜为1000,
最小净宽不小于900。

4.4有外窗的卫生间排气扇应考虑安装位置或卫生间外墙梁中预留80mm直径大小的吊顶风扇出风口,H大于等于2500mm,业主可结合吊顶设吸顶式排风扇;

4.5管线设计要合理,避免影响放置浴盆、淋浴房及开窗。

5阳台

5.1考虑洗衣机位置。

5.2各户毗邻阳台应考虑分隔,阳台与楼梯窗口应考虑分隔,避免可以互相走通,减少不安全因素。

5.3阳台栏杆的构造图应满足质检站验收与美观要求,提高业主满意度。

5.4阳台的地漏位置不要靠近落地窗,最好设在外侧,阳台面积过大的情况下,考虑设置两个地漏,利于排水。

6门

7窗

8空调

8.1采用分体式空调时,空调室内机应避免对床直吹;

8.2空调外机不宜设置阳台内,应有明确的空调位置。室外空调机位应考虑便于安装及维修,空调机位百叶考虑采用水平铝合金百叶片,开启方式采用平开,预留空调机位高度应大于900mm。

8.3室外空调机位应靠近门窗洞口设置。

8.4位于凹槽处距离过近而对吹的两个室外机应相互错位;

8.5应预留好空调孔及室内空调插座的合理位置,位置在2400mm为宜。

9电气

9.1恰当设置插座、灯具位置,空调插座位置应与室内空调位置对位。

9.2建、结、水、暖(空调)、电各应在初步设计、施工图设计时分阶段进行跨会审,各留洞位置应与雨水管、排污管位置相协调以免发生冲突。

10其他

10.1结构设计时应注意校对梁、墙关系,并考虑梁对室内环境影响。

10.2房间中部及门顶不应见梁。

第三节公共空间

1单元入口

1.1单元入口门洞最小尺寸宜为1500×2400,并预留可视对讲机的位置,应避免影响入口门装饰门套的设置。

1.2设置电梯的住宅单元入口台阶处应设坡道,
以方便残疾人、 婴儿车通行及用户搬运。

1.3单元入口应设有信报箱位置。

1.4首层入户应设计好入口流线,避免结构柱子对走道的影响。

1.5水表间、电表间应隐蔽设置。

2电梯前室

2.1装饰施工完成,应保证有净高(吊顶距装饰完成面)应大于2400mm。

2.2消防栓箱应暗埋。

3楼梯、电梯

3.1电梯数量、吨位、速度应满足居住人流量要求,并按与甲方沟通后确认的电梯井道尺寸设计。

3.2电梯间宜自然通风采光。

3.3电梯机房应设排气扇,且提前考虑设备的摆放空间的合理性。

3.4电梯门口应做反坡,防止梯井进水。

3.5楼梯应选择美观实用的楼梯栏杆选型。

4地下室、半地下室

4.1地下室各设备必须进行管线综合,密切配合,设计时宜按(从上到下)风道、水管(喷淋)、电气管线顺序,雨、污水管不进入地下室,设计出图应有地下室综合管网图。

4.2合理设置地下室出入口与室外的标高关系。

4.3地下室出风、排风口外墙部分,应做外墙装饰设计。

5屋面、女儿墙、屋顶栏杆

5.1屋面采用倒置式防水层做法,避免屋面渗水。

5.2雨水口应根据不同的排水方式一个立管能承担的最大集水面积来设置,
并应注意考虑相邻建筑排至该屋面的水量; 屋面雨水口或落水管位置应与其它平面图一致。

5.3屋顶非封闭空间的涂料采用外墙涂料,避免屋顶公共空间容易出现二次污染严重的情况。

6地下车库及汽车坡道

6.1地下车库等大面积照明区域应采用安全、美观、安装简便的照明方式,并应同时考虑分区控制和间隔控制。

6.2地下车库应设计给排水以便保洁。

6.3坡道地面构造应采取合理的防滑措施,避免使用锯齿状坡面防滑处理(容易引发噪音,且车辆行驶困难)。

6.4地下室车库入口处及坡道结束处应设置截水沟;沟盖板要选用带胶边耐轮压的金属隔
栅盖板,而不应采用水泥盖板。

6.5考虑好车辆的行进路线,合理布置车位,对尺寸勉强的车位应及时告知甲方。

6.6地下室车库内部水沟和集水井建议设置金属格栅盖板,便于维修检查。

7管道井、设备表箱

7.1高层住宅水、暖、强弱电等管线井道及设备位置,
应综合考虑抄表和检修方式, 结合楼、电梯间集中布置;各具体设计时,应密切配合,重点校对给排水、送排风、强弱电等井道及设备表箱位置,以免发生冲突。

7.2消火栓宜采用内嵌式,不宜设在厅、卧的墙面并避免正对户门、电梯门设置,当嵌入墙面为住户墙面时,消火栓应采用半暗装式。

8灯具选型

8.1公共区域宜选用寿命长的节能灯泡,楼梯间采用触摸延时开关,电梯前室采用人体红外感应开关。

9其它

9.1提前设置楼宇编号的外墙位置,并设照明,有利于夜间识别。

9.2各楼梯间按供水分区设置一个清洁用供水支管,公寓每层、普通住宅没二到三层设置一处取水口及排水口。取水口应隐蔽布置,同时应考虑利于物业公司管理,避免业主私自开启公共区域水龙头。

9.3其它公共区域的清洁用或室外绿化浇灌用的出水口也应考虑利于物业公司管理,避免业主私自开启公共区域水龙头。

第四节室外工程

1建筑排水管接入室外管网应采用暗管,不采用明沟。

2道路雨水可采用雨水沟排水方式,上用卵石加沟盖板装饰。

3各室外管线检查井应尽量设于绿化中,井盖高度要略低于绿化,上部做绿化处理。不能设于绿化中的检查井避开单元的出入口及住户私家花园内。

4注意建筑单体散水与绿化带交界处的排水问题。

第五节交房标准(待提供)

设计应参照我司交房标准,如有矛盾应及时通知甲方。

第六节建材标准

第二部分:绿地集团电气设计标准

第三部分:绿地集团给排水设计标准

第四部分:绿地集团装饰部分设计标准

第五部分:绿地集团景观设计标准

第六部分:绿地集团图纸要求

第一节图纸目录

1图纸目录及每次图纸编号应注明日期以便新旧图纸查阅、区分。

第二节建筑设计总说明

1设计总说明中关于建筑面积的计算要精确,
并随设计深化不断核算直至最终成果, 建 筑面积计算应严格按照有关规定执行。

2应有电梯选型说明。

第三节总平面图

1用地红线坐标应准确;

2轴线编号定位;

3消防车行线及消防车道,清晰的道路网;

4竖向设计,±0.000 标高,入口标高;

第四节各层平面图

1注意轴线定位及轴号编写正确。

2外部尺寸应包括外包总尺寸、分段尺寸、轴线尺寸、外门窗分尺寸、花台尺寸、台阶尺寸、雨罩尺寸、花园尺寸、车道和转弯半径尺寸、以及各突出物尺寸。

3各层有区别部位应突出表示。

4房间名称、楼梯编号、门窗编号及标准图索引号、详图索引号等。

5检查口、配电盘等尺寸定位及雨落管口、溢水口位置。

6注明各层建筑面积、户型面积、准确的门窗表。

7一层平面图中明沟、散水、踏步、院落等的尺寸及排水坡度;
指北针、图例;剖切线位置、方向及剖面图图号标注;综合考虑各室外设备位置。

8屋面注明坡度、水流方向及分水线,天沟、雨水口、雨落管位置;人孔、爬梯定位及选型。

第五节立面

1立面饰面材料选型、分隔线及尺寸、。

2空调机、水落管等表示清楚。

3总高度、分层高度、屋檐、雨罩、花台、平台、门窗洞口等尺寸或标高。

第六节剖面

1各层楼地面、室外地坪、女儿墙上皮、烟囱顶皮、花台、踏步、平台、楼梯休息板等应注明标高。

2剖面图与平面图、墙身节点以及结构图应相符:

3各层墙厚尺寸不同时的收分关系。

4门窗洞口,并表示可见部分。

5注意净高合理性。

第七节厨卫大样

1厨卫各用品、开关插座尺寸定位。

2排水方向及坡度,地漏定位尺寸。

第八节楼梯大样

1踏步高宽尺寸及平台尺寸标高,注意净高合理性。

2栏杆高度及选型。

3如有通窗或窗台高度低于400,则应做护栏或安全玻璃。

4防滑条作法选型。

第九节门窗大样及门窗表

1门窗数量;门窗分格尺寸及开启形式类。

2应注明框料材料、壁厚、颜色。

3玻璃种类、厚度、颜色。

第十节外墙大样

1各层楼板及楼面垫层做法,楼地面、屋面做法表示清楚。

2外檐、侧檐、屋脊等的构造、基础管沟。

3内外墙防潮层做法。

4立面线角尺寸做法。

5檐口底标高及坡度斜率。

6窗台板大样。

7注意滴水及防水措施。

第十一节其它细部大样

1注意索引编号与节点编号相符,一般水平尺寸应与轴线发生关系,垂直尺寸应与各层标高发生关系,所有尺寸与标高应与立面图、剖面图相呼应。

2立面拼贴

3空调机位、屋顶平台铺贴等做法

4栏杆大样

第十二节与其他校对要点

1结构

1.1.轴线、轴号及轴线间尺寸。

1.2.墙、梁、柱位置,梁高度。

1.3.各楼板及构筑物的标高,注意垫层做法厚度及楼地面高差。

1.4.门窗洞口及留洞尺寸、标高及定位。

1.5.外墙做法(建筑尽早提供外墙大样,包括外挂石材做法)。

1.6.空调板尺寸、位置。

1.7.变形缝尺寸、位置。

1.8.隔墙、院墙基础及构造上预防开裂,加固的措施。

2设备

1.1.竖向设计与雨水口、井的找坡关系。

1.2.雨水井、室外消火栓等与室外环境的关系。

1.3.雨水斗、雨水立管、污水立管的位置,注意避免与外窗、各留洞口及空调板发生冲突。

1.4.空调冷凝水管的位置,预留三通的高度。

1.5.屋面、厨卫、阳台、楼电梯厅、单元入口、集水坑等的排水;各水头、地漏的定位。

1.6.消火栓、送风口等留洞尺寸、高度。

1.7.喷淋等顶棚管线的高度。

1.8.烟道、通风竖井等井道留位。

1.9.水平管道与结构、其它管线的交叉,注意最低点的控制。

3电气

1.1.插座、开关(散热器)应结合家具布置合理设计,避免与门的开启方向、流线相矛盾;
床头柜、电视柜书桌处应设插座,门口、空调附近设开关;厨房应考虑微波炉、消毒柜的位 置,并设相应的插座,且电器插座应避免靠近水盆、灶具。建筑平面门窗进行修改时应
及时照会设备。

1.2.各配电箱、嵌入式灯具等位置、留洞,尽量避开结构墙柱。

1.3.厨卫各用品的位置。

1.4.各电缆桥架等顶棚管线的高度,与设备统一协调。

附图一


附图二





Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了

Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了

文末附Enscape专属视察贴图包



对于写实效果图来说最难的步骤是什么?调整材质贴图?构图?都不是,最难得的是渲染整体效果氛围!这也是恶俗的商业效果图与顶级写实渲染图的直观区别

Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了
那么如何营造氛围感,比如上方的商业空间渲染,最主要的就是室内场景的渲染,但是明明做的是建筑景观室外空间,缺还要考虑室内建模渲染?是不是觉得工作量很大

Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了
既然不想建模,那用商业空间的照片贴图总行吧,其实不行,因为照片的视角和透视是固定的,而且你的场景渲染的角度是多变的,仔细一看还是会有明显瑕疵,不精致!

Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了那么如果告诉你,又可以不用建模,又可以通过一张贴图做出3D效果,你信吗?像上面的商业街动画就是用视差贴图轻松做出!

那么啥是视差贴图,这又是啥黑科技,我们看看!

01
无需建模,一张贴图生成3D空间

Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了

所谓视差贴图,你打开SU文件,看到的仅仅是一个贴图,一个方盒子,没有任何模型!普通且简陋!



Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了

但是当你打开Enscape渲染的那一刻,是不是瞬间高大上,随便旋转视角都不会出错





02
任意缩放修改,无模型不卡顿
Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了

首先我们先打开SU模型,底层玻璃内没有任何室内元素,较为空旷,缺少细节和氛围



Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了

首先我们将视差贴图盒子放到商场内部,缩放调整大小到自己满意的尺寸!



Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了

直接打开ens渲染下,不管怎么旋转角度都不会露出马脚,而且细节丰富了很多,由于室内都是贴图,不是模型,所以一点也不卡!



03
快速提升场景氛围

Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了

我们可以仔细看看大佬们的写实渲染,90%的场景室外渲染靠的都是室内灯光氛围的营造



Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了
Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了

有了复杂的灯光,自然就有了氛围感!





04
多种场景时间视差贴图任你选择

 商业空间(日景+夜景)



Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了
Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了
Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了
Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了
日景夜景随意切换展现部分效果

Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了

Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了
Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了
Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了
Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了
Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了
Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了
Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了
Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了
Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了
Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了



办公空间(日景+夜景)



Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了
Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了
Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了
Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了
日景夜景随意切换展现部分效果
Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了
Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了
Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了
Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了
Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了
Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了
Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了
Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了
Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了

居住空间(日景+夜景)



Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了

Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了

Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了

日景夜景随意切换展现部分效果

Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了

Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了

Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了

Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了

Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了

Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了

Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了

Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了

Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了

Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了

Enscape专属视差贴图来了,一张贴图就有3D透视效果,我的电脑再也不卡了





想获得以上的神级enscape视差贴图素材福利嘛,请看下方



Enscape视差贴图福利包






Revit形状编辑在哪里?Revit形状编辑的基础操作

    在透视模式中编辑形状

    编辑形状的源几何图形来调整其形状。

    1.选择一个形状。

    2.单击“修改|形状图元”选项卡?“形状图元”面板?(透视)。

    形状会显示其几何图形和节点。

    3.选择形状和三维控件显示的任意图元以重新定位节点和线。

    也可以在透视模式中添加和删除轮廓、边和顶点。如有必要,请重复按Tab键以高亮显示可选择的图元。

    4.重新调整源几何图形以调整形状。

    在此示例中,将修改一个节点。

    5.完成后,请选择形状并单击“修改|形状图元”选项卡?“形状图元”面板?(透视)以返回到默认的编辑模式。

    向形状中添加轮廓

    添加轮廓,并使用它直接操纵概念设计中形状的几何图形。

    1.选择一个形状。

    2.单击“修改|形状图元”选项卡?“形状图元”面板?(透视)。

    3.单击“修改|形状图元”选项卡?“形状图元”面板?(添加轮廓)。

    4.将光标移动到形状上方,以预览轮廓的位置。单击以放置轮廓。

    生成的轮廓平行于最初创建形状的几何图元,垂直于拉伸的轨迹中心线。

    5.修改轮廓形状来更改形状。

    6.当完成表格选择后,单击“修改|形状图元”选项卡?“形状图元”面板?(透视)。

    修改形状轮廓

    编辑形状所基于的轮廓或路径。

    1.选择要编辑的轮廓、路径或表面。

    在某些情况下(例如在放样或放样融合中),这在透视模式中可能会更容易实现。

    2.单击“修改|形状图元”“模式”面板(编辑轮廓)。

    绘图区域将进入绘制模式。但基于参照几何图形而创建的形状没有绘制模式,需要直接修改参照几何图形。

    3.可以使用“修改|形状图元>编辑轮廓”选项卡上的绘制工具来编辑轮廓。工作平面查看器尤为有用。

    注:在编辑锁定的轮廓时,只有主轮廓可以编辑。主轮廓通常是作为参照标高或平面主体的轮廓。

    4.单击(完成编辑模式)。

    锁定或解锁形状轮廓

    锁定形状轮廓以约束其与形状中其他轮廓的关系。

    锁定轮廓后,形状会保持顶部轮廓和底部轮廓之间的关系,并且操纵方式受到限制。在操纵一个锁定轮廓时,也会影响另一个轮廓,进而影响整个形状。例如,如果选择顶部轮廓并将其锁定,所有轮廓会采用顶部轮廓的形状。

    轮廓解锁后,可以通过任何方式操纵形状。

    注:使用透视模式访问形状轮廓。

    锁定形状轮廓的步骤

    1.选择一个形状。

    2.单击“修改|形状图元”选项卡?“修改形状图元”?(锁定轮廓)。

    所选轮廓控制着锁定的形状。

    所有形状轮廓都将锁定,其中包括在上次解锁该轮廓后所添加的任何附加轮廓。

    注:使用透视模式查看形状轮廓。

    解锁形状轮廓的步骤

    1.选择一个锁定的形状。

    2.单击“修改|形状图元”选项卡?“修改形状”面板?(解锁轮廓)。




Revit室内设计时应该注意哪些问题?如何解决?


一、设计流程

1、首先导入二维CAD平面图,创建私有轴网,布置墙体、建筑柱、楼板;

2、填充墙调整,管、线调整,门的布置、调整;

3、根据小业主要求,定制室内木作,如衣柜、鞋柜、立面结构造型等;

4、墙面、天棚装饰细化;

5、地面装饰细节处理;

6、家具、灯具定制或布置;

7、材质统一调整、渲染、漫游、动画制作;

8、局部多方案设计选项,与小业主交互,调整、定案。

二、注意问题

1、墙体按不同墙结构厚度各设一种类型,复合墙仅由结构层+抹灰层+装饰层(不区别装饰层材质,后面统一处理)。楼板按不同装饰层设置类型分别布置,根据不同风格可能有客厅、餐厅、过道一种类型(暂不区别嵌边、多材质组合图案和排版或分缝,后面统一处理),卧室一种类型,厨房和卫生间各一种类型。在这里有两个问题需要考虑进去:一是根据业主要求,在不影响结构安全的前提下,对填充墙进行适当调整;二是在管、线调整时需考虑家具布置位置,在原设计的基础上适当加大开关和插座数量和负载功率配线,满足现代化居住的需要。特别是门侧、床侧等部位关联双控开关,洗衣机、空调机位插座等合理布置。

2、室内木作可能需要新建族来完成,如已有且与业主要求吻合就可以直接利用。主要包括各卧室和更衣室的衣柜(拆除二卧室填充隔墙做成双面衣柜的做法较多),玄关鞋柜和客厅与餐厅的隔断,还有可能需内建族的立面结构造型等。

3、地面装饰细化:利用拆分面或三维模型线或创建零部件分隔,填充不同材质。

4、对材质进行系统检查和调整。局部渲染,全景漫游、动画制作。

5、利用设计选项保存与业主的交互,确定最终方案,施工图输出,工程量及材料使用量明细表输出。

利用Revit进行室内设计,大大提高了室内装修设计的效率,减少了错漏风险,最大可能性的保证了施工的可能性。




降本增效:18层以下住宅都在采用这种脚手架

随着国家政策对高层住宅越来越严格的限制(高层不突破80m以及县城不超过18层的政策限制)县域市场土地容积率将会控制在2.0-3.0之间 ;

房地产整体市场下行,2021年全国一二线城市成交大幅下滑、例如中部省会城市郑州成交量同比下降近20%,但河南17地市成交量整体同比下降不足1%,市场韧性相对较强,房地产市场下沉地市已是大势所趋!

地市及县城市场18F以上产品市场接受度低,所以建筑业态多为18层以下产品;

同时近期,住建部发布《房屋建筑和市政基础设施工程淘汰危及安全生产施工工艺、设备和材料目录(第一批)(征求意见稿)。共淘汰22项施工工艺、设备和材料,竹(木)脚手架和门式钢管满堂搭设支撑架被禁止使用

随着地产上游需求的变化、建筑行业政策的变化、对于地市和县域市场房屋建造会产生那些影响?

新的变化必然产生新技术的革新、新技术既是提升企业利润能力、也是满足客户需求的基础;

如何选择外脚手架?

房价疲软、客户对品质的要求更加严格,当下房企生存的核心逐步转向品质竞争,转而反馈到建筑业对工程的施工进度和工程品质提出了更高的要求;

外脚手架作为房屋建造不可避免的环节,如何加快悬挑层的施工速度、提升建造速度、支撑穿插施工、减少渗漏隐患?成为现阶段的一个施工难点;

全钢爬架适合24层以上建筑使用更经济;18层一下建筑选用哪种外脚手架最合适?

使用传统的型钢悬挑脚手架、悬挑层型钢铺设时间较长、且必须保证型钢锚固端长度不小于1.25倍悬挑端长度的规范要求,导致悬挑层在作业面内存在较多的型钢和穿墙洞,既是后期外墙渗漏隐患点、也不利于后期二次结构施工穿插;

新型悬挑脚手架应运而生—-花篮拉杆式悬挑脚手架!

降本增效:18层以下住宅都在采用这种脚手架

降本增效:18层以下住宅都在采用这种脚手架

降本增效:18层以下住宅都在采用这种脚手架

降本增效:18层以下住宅都在采用这种脚手架

与传统悬挑脚手架相比、新型悬挑脚手架有一下优势:

  • 有利于消除质量通病—渗水问题

    悬挑型钢不必深入建筑物内,无需在墙面预留工字钢洞口、墙面施工时无须再次封堵、降低了后期洞口封堵不严易渗水的质量通病,外墙的渗漏多是和封堵不规范有关,该问题也是客户购房规避购买有预埋工字钢楼层原因、很多客户购房咨询是否是悬挑层?

    降本增效:18层以下住宅都在采用这种脚手架

    降本增效:18层以下住宅都在采用这种脚手架

    降本增效:18层以下住宅都在采用这种脚手架

    降本增效:18层以下住宅都在采用这种脚手架
  • 有利于节约成本

    首先传统悬挑钢梁需伸入建筑物内、悬挑梁的长度按照1:1.25倍锚固长度设置,而新型悬挑脚手架仅仅在建筑物外边缘悬挑,从而节省钢材用量一半以上;

    其次传统钢梁的后锚及钢丝绳拉结点均需要预埋钢筋,无法回收周转使用,而新型悬挑钢梁采用套管预埋高强螺栓连接工字钢及拉杆,高强螺栓可回收重复使用;

    降本增效:18层以下住宅都在采用这种脚手架

    降本增效:18层以下住宅都在采用这种脚手架

降本增效:18层以下住宅都在采用这种脚手架

18层以上建筑适合采用全钢爬架,更经济;

  • 有利于节约工期

    新型悬挑脚手架无需伸向室内摆放,从而不影响后期砌筑、抹灰及地坪施工,并且拆除脚手架后外墙洞口的封堵量大大减少,拆除过程用工、用时也较少,总体缩短了后期砌体、装修和外墙以及脚手架拆除的施工工期;

  • 有利于安全环保

    新型悬挑脚手架安装不影响室内,对室内施工场地较为平整,美观性较好,悬挑钢梁上部与楼层结构混凝土高度基本相等,有利于建筑边缘的安全防护和隔离,不阻碍楼层临时施工通道的人员物资移动及运输;因该工艺按照、拆除均方便、快捷、劳动强度小、可不必全程依赖塔吊,同时降低了吊装的安全风险,同时各种材料均可重复周转使用;

    降本增效:18层以下住宅都在采用这种脚手架
    降本增效:18层以下住宅都在采用这种脚手架
    降本增效:18层以下住宅都在采用这种脚手架

降本增效已经成为当下地产行业及地产上下游向管理要利润的最核心指标,如何降本增效是当下每个工程人必须思考的问题,新技术、新工艺往往是降本增效最有利的措施,发现新工艺、新技术提升我们的管理效率,也欢迎行业同仁分享您的发现!




Revit中弧形坡道如何贴面?步骤有哪些?

在实际项目建模中,很多时候需要创建异性构造模型,例如弧形坡道贴面。下面来进行简单讲解如何给弧形坡道添加贴面。

1、打开Revit,随意绘制一个高度为2米的弧形坡道,如图所示。

  将坡道的类型改为实体,如图所示。

  2、选择内建体量命令,用样条曲线命令沿着坡道顶部的轮廓绘制一圈,如图所示。

  注意:选择样条曲线命令时,要选择右边的在面上绘制,坡道左右两边的点尽量保持一致,每一边绘制完成之后退出样条曲线命令,然后重新绘制其他边。

  3、将绘制的轮廓往下创建一个,保证轮廓完全低于坡道底部。

  4、选择上下两个轮廓,生成实体形状,如图所示。

  5、然后在平面里绘制一个参照平面,用来跳转到立面。绘制一个轮廓,创建空心形状,用来剪切之前创建好的体量,如图所示。

  6、拖动创建空心体量的一个面,确保能够完全剪切坡道底部的体量,点击完成体量,如图所示。

  7、然后选择体量和场地选项卡下面的墙命令,拾取坡道左右两边的体量,如图所示。

  注意:拾取两边体量的时候,墙体可能会生成到坡道内,只需修改墙的定位线即可,这样弧形坡道的贴面就完成了。

  Revit中弧形坡道贴面的意义:通过学习上述文章,可以了解到利用体量来创建异形构造的模型,大家灵活运用,可以给建模带来很多便利。




Revit装饰怎么画?Revit如何快速建异型装饰墙?

在Revit用墙建模中,墙底部常常有踢脚线(或者异型装饰墙),如图所示该装饰墙三部分,如还用建筑菜单中墙中墙饰条做,影响工作进度还容易在标高上出错。

1、使用公制轮廓样板绘制出图纸中样式轮廓族,并另保存到桌面,如图所示。

2、选择“建筑”选项卡下“墙”命令,点击墙属性面板中“编辑类型”,弹出“类型属性”对话框,点击“构造”下“结构”栏中的“编辑”命令,如图所示。

3、打开“预览”,选择“视图”为“剖面:修改类型属性”,如图所示。

4、点击“修改垂直结构”中的“墙饰条”,将之前准备好的两个轮廓族载入到项目中并添加,并添加材质,如图所示。

5、最终效果,如图所示。

意义:通过学习上述文章,可以学习到异形构造,例如装饰踢脚线、异形装饰墙等的或创建,也学会了通过创建轮廓族来创建不同造型的轮廓。




挡土墙设计施工要点

 挡土墙的介绍

定义

挡土墙是指支承路基填土或山坡土体、防止填土或土体变形失稳的构造物。

各部分的名称

在挡土墙横断面中,与被支承土体直接接触的部位称为墙背;与墙背相对的临空的部位称为墙面;与地基直接接触的部位称为基底;与基底相对的、墙的顶面称为墙顶;基底的前端称为墙趾;基底的后端称为墙踵。

应用范围

路基在遇到下列情况时可考虑修建挡土墙:

1. 陡坡地段;

2. 为避免大量挖方及降低边坡高度的路堑地段;

3. 可能产生塌方、滑坡的不良地质地段;

4. 高填方地段;

5. 水流冲刷严重或长期受水浸泡的沿河路基地段;

6. 为节约用地、减少拆迁或者少占用农田的地段;

7. 为保护重要建筑物、生态环境或其他特殊需要的地段。

挡土墙的分类

按挡土墙的位置划分

1. 路堑挡土墙

设置在路堑边坡底部,主要用于支撑开挖后不能自行稳定的山坡,同时可减少挖方数量,降低挖方边坡的高度。

2. 路肩挡土墙

设置在路肩部位,墙顶是路肩的组成部分,其用途与路堤墙相同。它还可以保护临近路线既有的重要建筑物。

3. 路堤挡土墙

设置在高填土路提或陡坡路堤的下方,可以防止路堤边坡或路堤沿基底滑动,同时可以收缩路堤坡脚,减少填方数量,减少拆迁和占地面积。

4. 山坡挡土墙

设置在路堑或路堤上方,用于支撑山坡上可能坍滑的覆盖层、破碎岩层或山体滑坡。

5. 浸水挡土墙

沿河路堤,在傍水的一侧设置挡土墙,可以防止水流对路基的冲刷和侵蚀,也是减少压缩河床的有效措施。

按挡土墙的结构形式划分

1. 重力式挡土墙

以挡土墙自身重力来维持挡土墙在土压力作用下的稳定,是我国目前常用的一种挡土墙。常见的重力式挡土墙高度一般在5~6 m以下,大多采用结构简单的梯形截面形式,对于超高重力式挡土墙(一般指6m以上的挡墙)即有半重力式、衡重力式等多种形式。

重力式挡土墙可根据其墙背的坡度分为以下几种类型:

重力式挡土墙和悬臂式挡土墙的示意图:

2. 薄壁式挡土墙

包括悬臂式挡土墙和扶壁式挡土墙两种。一般墙高6m以内采用悬臂式,6m以上采用扶壁式。

1) 悬臂式挡土墙:由立板(墙面板)和底板(墙趾板和墙踵板)两部分组成,一般形式为如下图所示:

2) 扶壁式挡土墙:当挡土墙的墙高h>10m时,为了增加悬臂的抗弯刚度,沿墙长纵向每隔0.8~1.0m,设置一道扶壁。

3. 锚定式挡土墙

包括锚杆式和锚定板式两种。

1) 锚杆式挡土墙:由预制的钢筋混凝土立柱、挡土板构成墙面,与水平或倾斜的钢锚杆联合组成。锚杆的一端与立柱连接,另一端被锚固在山坡深处的稳定岩层或土层中。

2) 定板式挡土墙:是由钢筋混凝土墙面、钢拉杆、锚走板以及其间的填土共同组成的一种组合挡土结构。

4. 加筋土挡土墙

在土中加入拉筋,利用拉筋与土之间的摩擦作用,改善土体的变形条件和提高土体的工程特性,从而达到稳定土体的目的。由面板、拉筋组成,依靠填土、拉筋之间的摩擦力使填土与拉筋结合成一个整体。



各种挡土墙的适用条件

按墙体的材料划分

1. 石砌挡土墙

2. 混凝土挡土墙

3. 钢筋混凝土挡土墙

4. 钢板挡土墙

挡土墙的构造组成

墙身构造

1. 墙背

仰斜墙背适用于路堑墙及墙趾处地面平坦的路肩墙或者是路堤墙,仰斜墙背的坡度不宜缓于1:0.3,通常在1:0.15~1:0.25。

俯斜墙背适用于路堤墙、路肩墙,常用1:0.15~1:0.25,不超过4m的低墙可以用垂直墙背。

凸形折线墙背多用于路堑墙,也可以用于路肩墙,上下墙的墙高比一般采用2:3。

衡重式墙适用于山区地形陡峻处的路肩墙和路堤墙,也可用于路堑墙,上墙俯斜墙背的坡度在1:0.25~1:0.45,下墙仰斜墙背在1:0.25左右,上下墙的墙高比一般采用2:3。

2. 墙面

墙面一般均为平面,起坡度应与墙背坡度相协调。墙面坡度直接影响挡土墙的高度,因此,在地面横坡较陡时,墙面的坡度一般为1:0.05~1:0.20,矮墙可采用陡直墙面;地面较平缓时,一般采用1:0.20~1:0.35较为经济。

3. 墙顶

墙顶宽度最小,浆砌挡土墙不小于50cm,干砌不小于60cm。浆砌路肩墙墙顶一般宜采用粗石料或者混凝土做成顶帽,厚度为40cm;如不做顶帽,对路肩墙和路堑墙,墙顶应以大石块砌筑,并用砂浆勾缝,或用5号砂浆抹平顶面,砂浆厚2cm。干砌挡土墙墙顶在50cm高度内,应用25号砂浆砌筑,以增加墙身稳定性,干砌挡土墙的高度一般不宜大于6m。

4. 栏杆

为保证交通安全,在地形险峻地段或者过高过长的路肩墙的墙顶应设置护栏,为保持土路肩最小宽度,护栏内侧边缘距路面边缘的距离,二、三级路面不小于0.75m,四级路不小于0.5m。护栏分墙式和柱式两种,所采用的材料、护拦高度和宽度,视实际需要而定。

基础结构

1. 基础类型

大多数挡土墙都直接修筑在天然地基上。

当地基承重力不足且墙趾处地形比较平坦,而墙身又超过一定高度时,为了减小基底压应力和增加抗倾覆稳定性,常常采用扩大基础。

当地基压应力超过地基承载力过多时,需要加宽值较大,为避免加宽部分的台阶过高,可采用钢筋混凝土底板。

地基为软弱土层时,可采用砂砾、碎石、矿渣或者灰土等材料予以换填。

当挡土墙修筑在陡坡上,而地基又为完整、稳固、对基础不产生侧压力的坚硬岸石时,可设置台阶基础,以减少基坑开挖和节省圬工。

如地基有短段缺口(如深沟等)或挖基困难(如需水下施工)可采用拱形基础。

2. 基础埋置深度

对于土质地基,基础埋置深度应符合下列要求:

  ①无冲刷时,应在天然地面以下至少1m;

  ②有冲刷时,应在冲刷线以下至少1m;

  ③受冻胀影响时,应在冻结线以下不少于0.25m;当冻深超过1m,采用1.25m,但地基应夯填一定厚度的砂石或者碎石垫层,垫层底面亦应位于冻结线以下不少于0.25m。

碎石、砾石和砂类地基,不考虑冻胀影响,但地基埋深不宜小于1m。

对于基石地基应清除表面风化层,将基底嵌入岩层一定深度,当风化层较厚难以全部清除表面时,可依据地基的风化程度及容许承载力将基底埋入风化层中。

当挡土墙位于地质不良地段,地基土内可能出现滑动面时,应进行地基抗滑稳定性验算,将基础底面埋置在滑动面以下,或采取其他措施,以防止挡土墙滑动。

基础应采用明挖基础,当基底位于大于5%的纵向斜坡上,基底应该设置成台阶形。

排水设施

  挡土墙的排水措施通常由地面排水和墙身排水两部分组成。

1. 地面排水

  主要是防止地表水渗入墙后土体或者地基,有以下几种方法:

  ①设置地面排水沟,截引地表水;

  ②夯实回填土顶面和地表松土,防止雨水和地面水下渗,必要时可设铺砌层;

  ③路堑挡土墙趾前的边沟应予以铺砌加固,以防边沟水渗入基础。

2. 墙身排水

浆砌块(片)石墙身应在墙前地面以上设一排泄水管(图a);墙高时可在墙上部加设一排泄水孔(图b),泄水孔尺寸可视泄水量大小分别采用5cm×10cm、10cm×10cm、15cm×20cm的方孔,或直径5~10cm的圆孔。孔眼间距一般为2~3m;对于浸水挡土墙孔眼间距一般为1.0~1.5m,干旱地区可适当加大,孔眼上下错开布置,下排水孔的出口应高出墙前地面或墙前水位0.3m。

为防止水分渗入地基,下排泄水孔进入的底部应铺设30cm厚的粘土隔水层,泄水孔的进水口部分应设置粗粒料反滤层,以免孔道阻塞,当墙背填土透水性不良或可能发生冻胀时,应在最低一排泄水孔至墙顶以下0.5m的范围内铺设厚度不小于0.3m的砂卵石。

沉降缝和伸缩缝

设计时,一般将沉降缝和伸缩缝合并设置,沿路线方向每隔10~15m设置一道,兼起两者的作用。缝宽2~3cm,缝内一般可用胶泥填塞,但在渗水量大、填料容易流失或冻害严重地区,则宜用沥青麻筋或涂以沥青的木板等具有弹性的材料,沿内、外、顶三方填塞,填深不宜小于0.15m;当墙后为岩石路堑或填石路堤时,可设置空缝。

干砌挡土墙缝的两侧应选用平整石料砌筑,使之成垂直通缝。

挡土墙处理高差的应用案例

在地形的塑造过程中,势必会遇到高差问题,缓坡、台阶、挡土墙是消化场地高差的常用方式。实际处理过程中,需要综合考虑场地的地基条件、景观风格、高差大小以及与周边环境协同性等多种因素,进而选择合适的高差处理方式。



景观挡土墙是一种快速、有效的高差处理方法。合理、美观地设置景观墙,能使之成为景观中的亮点,为项目增色不少。漫步在公园或者绿道之中,形态优美、简约却又富含趣味性的景观挡土墙,往往能给人们带来一份惊喜与安全感。






涨姿势!气膜煤棚对煤场环保的作用



气膜煤棚使用的膜体在制作和施工过程中均没有建筑垃圾输出。现场无噪声,无环境污染。

气膜结构可实现以极少的资源消耗而获得极大的建筑空间。

气膜外部的PVDF涂层具有“自我清洁”的功能,灰尘不易粘在其表面上,只要下大雨,就可以将粘在气膜表面的灰尘冲洗掉,从而保持原来干净的外观,并能延长膜材的寿命。

普通膜材的透光率是5%,半透光膜材的透光率可达25~30%。使用半透光膜材,白天可以利用自然光,大大节省照明费用。




revit线的颜色怎么改? Revit中如何编辑间隔色线型

    在revit中如何编辑间隔色线型

    在revit中,我们想画一间隔色的线

    可以让所绘制的图形看起来更丰富多彩

    这时我们应该怎么办呢?

    让我们一起来学习如何用revit编辑间隔线吧

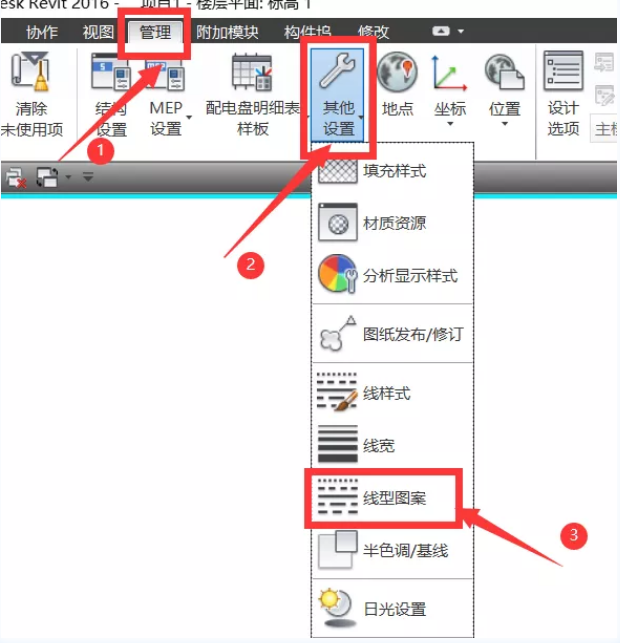

    1、点击revit的选项栏【管理】—【其他设置】点击下拉箭头选中【线型图案】

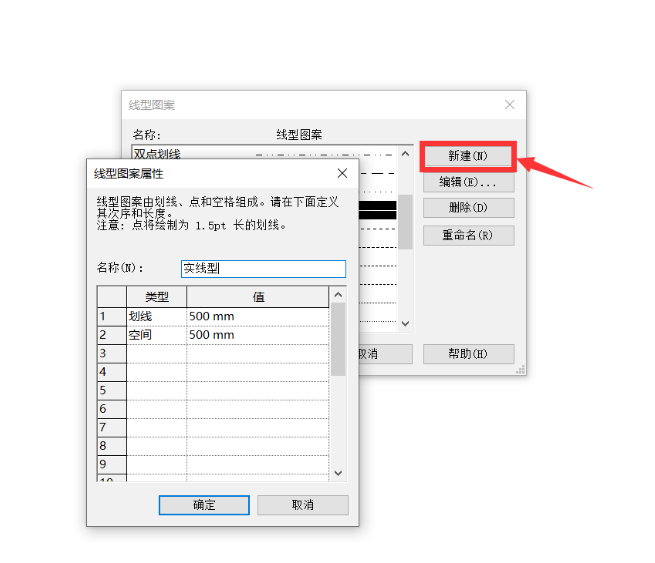

    2、在线型图案的选项卡中选择【新建】分别建实线型和间隔型两种线型

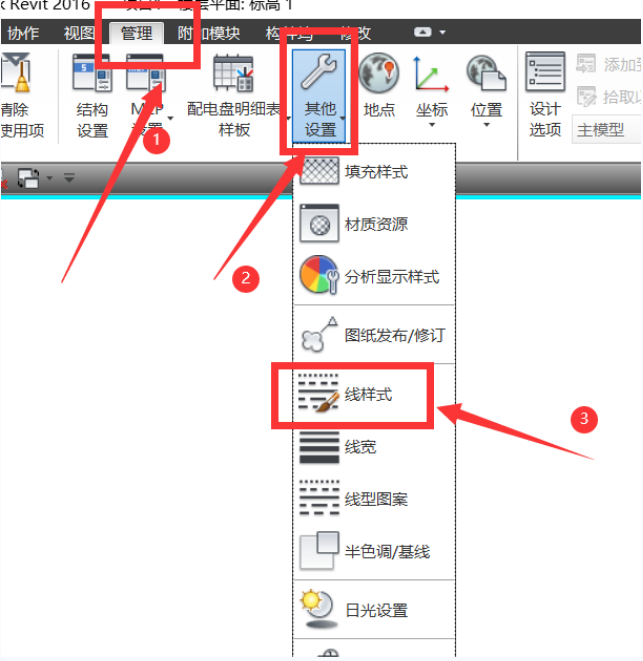

    3、点击revit的选项栏【管理】—【其他设置】点击下拉箭头选中【线样式】

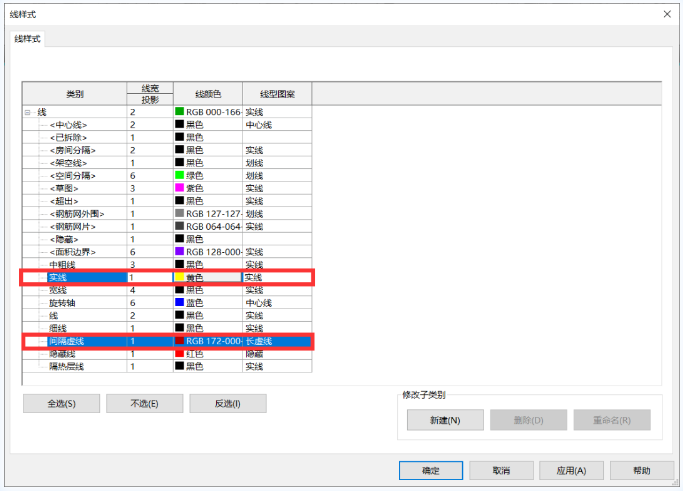

    4、更改实线和间隔线的颜色

    5、点击revit的选项栏【管理】—【其他设置】点击下拉箭头选中【线宽】

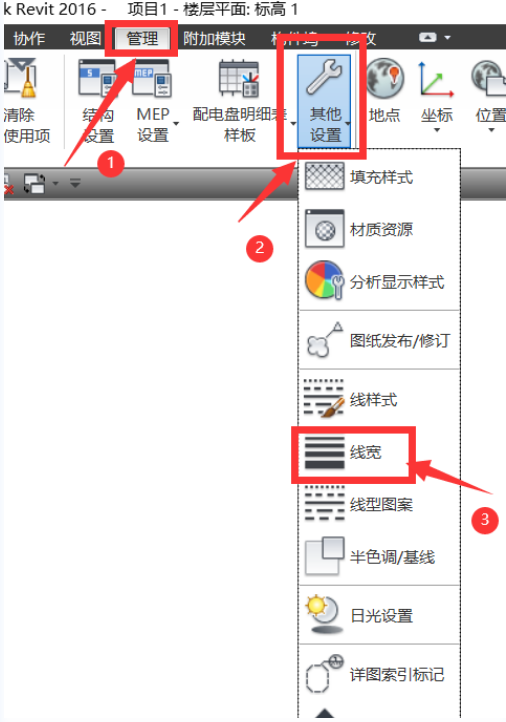

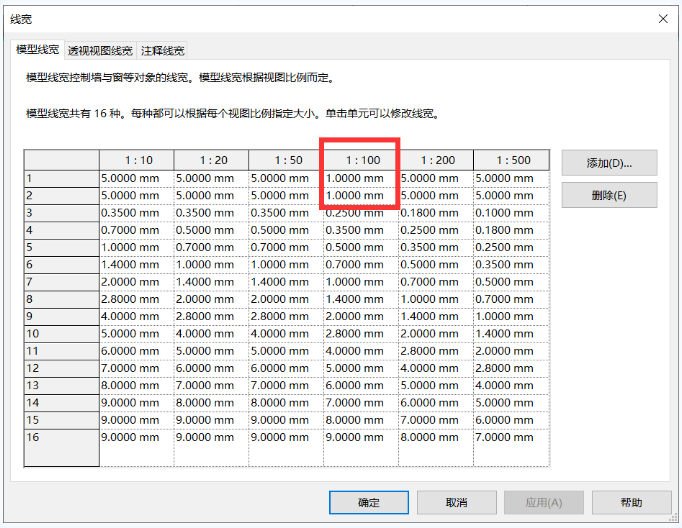

    6、修改1:100的线型宽度

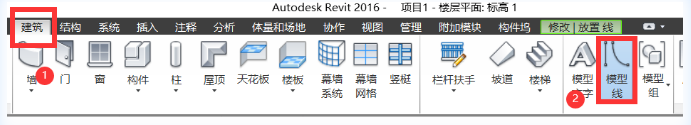

    7、点击revit选项栏中的【建筑】—【模型线】

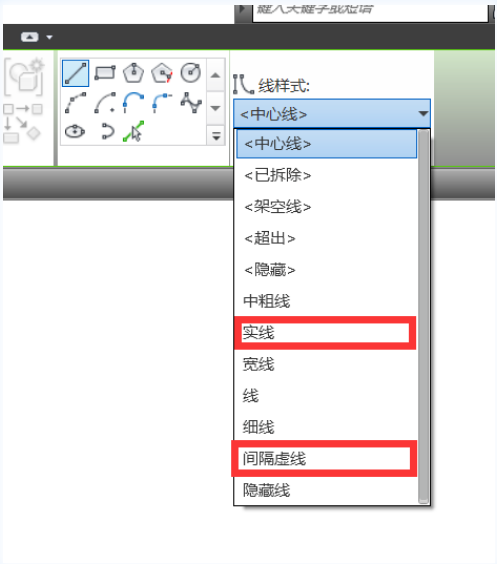

    8、点击线样式下拉三角形选择实线和间隔虚线

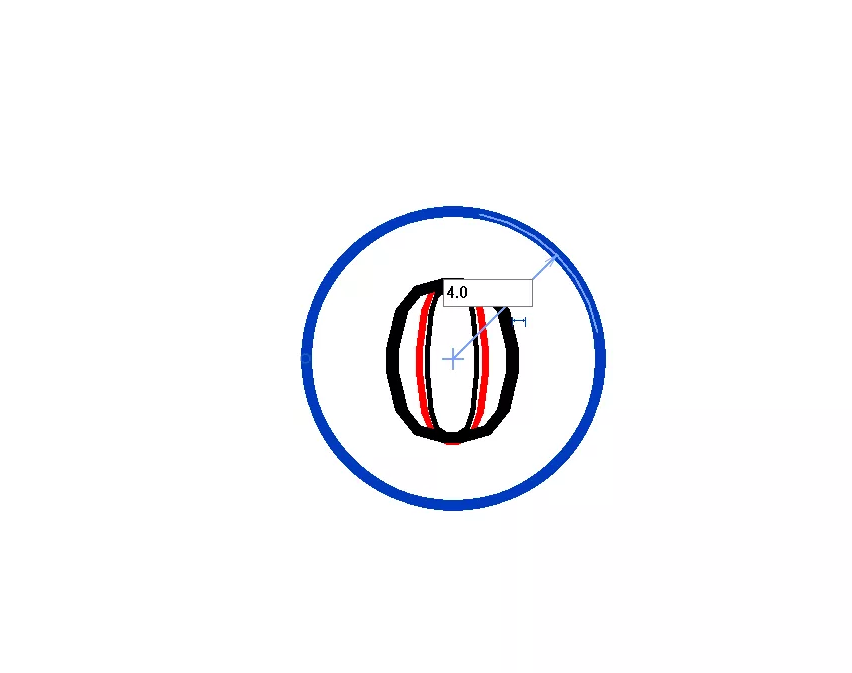

    9、最后画出线型

    完成了

    你学会了吗

    赶紧动手试试吧
















Revit安装时出现授权系统错误30是什么原因?应该如何解决?

在我们安装使用Revit软件的过程中,难免出现各种各样的问题,在安装时出现“Revit授权系统错误30”,遇到这种情况是什么原因?应该如何解决呢?

failed to start AdLM

原因

许可文件损坏

解决方案1

  2.将C:Users\%USERNAME%AppDataRoamingAutodesk目录中的ADUT文件夹改名为ADUT2

解决方案2
