石丰路保障性住房建筑产业化项目施工总承包-溶洞处理与桩基施工BIM应用(附模型)

image_print阅读模式

工程名称:石丰路保障性住房建筑产业化项目施工总承包(标段二)

项目规模:广州市白云区石井大道西侧

项目性质:广州市保障性住房、广州市政府投资的首个装配式项目

项目定位:广州市保障性住房建筑产业化示范项目、广州市BIM技术试点示范项目

本资料为溶洞处理与桩基施工BIM应用(附模型),编制于2017年概况:项目位于广州,包括5栋31-32层住宅、2层地下室,总建筑面积12.8万㎡。BIM技术试点示范项目。桩基类型:冲孔灌注桩基础,桩径D=0.8m、1.0m、1.2m;主要不良地质为强发育岩溶,640个超前钻孔中有292个钻孔揭露溶洞发育,溶洞见洞率为45.6%,洞高0.1~21.5m;场内地下水位埋藏浅,水位埋深0.20-6.50m,年度水位变化不大。根据超前钻勘探钻孔报告,处理溶洞数据,并使用Revit建立本项目溶洞模型。通过Revit场地命令、平整区域、明细表等功能计算溶洞模型体积;再根据溶洞数据,采用数学分析方法,进行折减估算,最终得出溶洞体积估算值。溶洞体积估算从整体上评估了溶洞的大小,为后续方案选择、资金预算提供了方向性的指导。目录:

  1. 工程概况
  2. 单位简介
  3. 团队组织
  4. 软硬件环境
  5. BIM应用及效果
  6. 应用总结与展望
溶洞处理与桩基施工BIM应用(附模型)

溶洞处理与桩基施工BIM应用(附模型)

溶洞处理与桩基施工BIM应用(附模型)-BIM技术在本项目解决的问题

BIM技术在本项目解决的问题

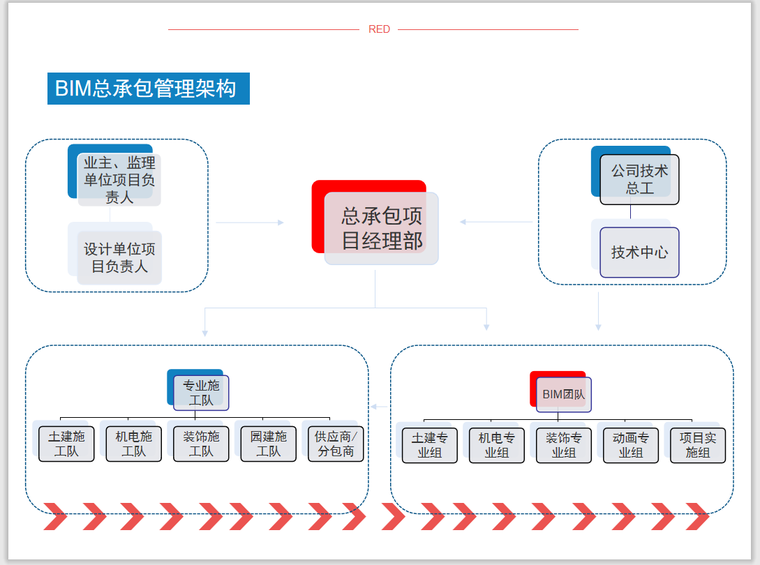

溶洞处理与桩基施工BIM应用(附模型)-BIM总承包管理架构

BIM总承包管理架构

溶洞处理与桩基施工BIM应用(附模型)-场地布置

场地布置

溶洞处理与桩基施工BIM应用(附模型)-溶洞处理BIM应用

溶洞处理BIM应用

溶洞处理与桩基施工BIM应用(附模型)-溶洞处理方案策划与模拟

溶洞处理方案策划与模拟

溶洞处理与桩基施工BIM应用(附模型)-溶洞模型技术分析

溶洞模型技术分析

溶洞处理与桩基施工BIM应用(附模型)-软件配置情况

软件配置情况

溶洞处理与桩基施工BIM应用(附模型)-硬件配置情况

硬件配置情况

溶洞处理与桩基施工BIM应用(附模型)-桩基施工特殊工况模拟

桩基施工特殊工况模拟
