Revit的剖面框提示和技巧

有许多与Revit的“剖面框”功能相关的提示和技巧。我将在这篇文章中分享其中的几个。请在下面的评论部分中添加您可能拥有的其他提示。

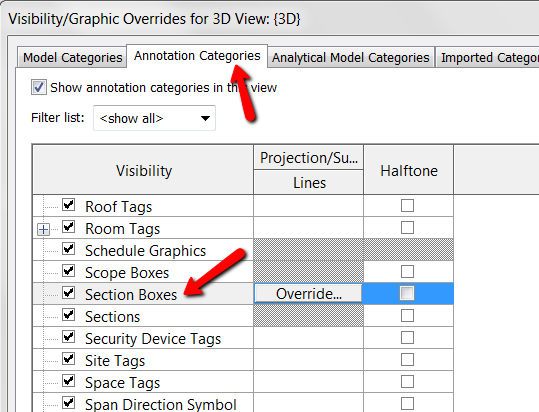

可以通过“属性”在3D或“摄像机”视图中激活分区框，如下图所示。

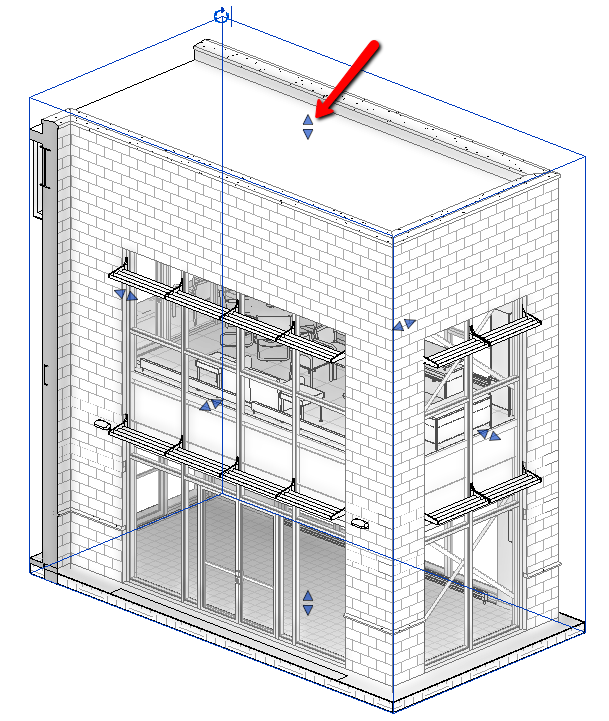

激活并选择后，可以使用手柄调整“选择框”的六个侧面中的每个侧面。握柄始终位于每个面上的中心。

关于这些抓地力……很难找到它们并且很难选择。知道它们始终在中心有助于找到它们。如果单击并错过夹点，则“截面框”将取消选择，这很麻烦。注意把手由两个箭头组成吗？如果单击一侧或另一侧，则“截面框”面将沿所选方向调整少量。

除了六个手柄之外，还有一个快速访问“ 旋转”图标，请参见上图。
为了更好地控制“截面框”的大小和旋转，我想在平面图，立面图和截面图中进行调整。通过在3D视图中将其选中，然后使用Ctrl + Tab逐步浏览打开的视图，可以使“截面框”可见。这要求平面或立面图已经打开。此外，如果您进入另一个项目或系列，则将取消选择“节框”。
另一个选择是打开平面图或立面图，然后在项目浏览器中的3D视图上单击鼠标右键，如下图所示。选中“截面框”的任何3D或“摄像机”视图都将显示此选项。

选定后，您可以拖动一侧以使其更准确地居中于墙（在平面中）或在地板上方/下方（在高程中）。

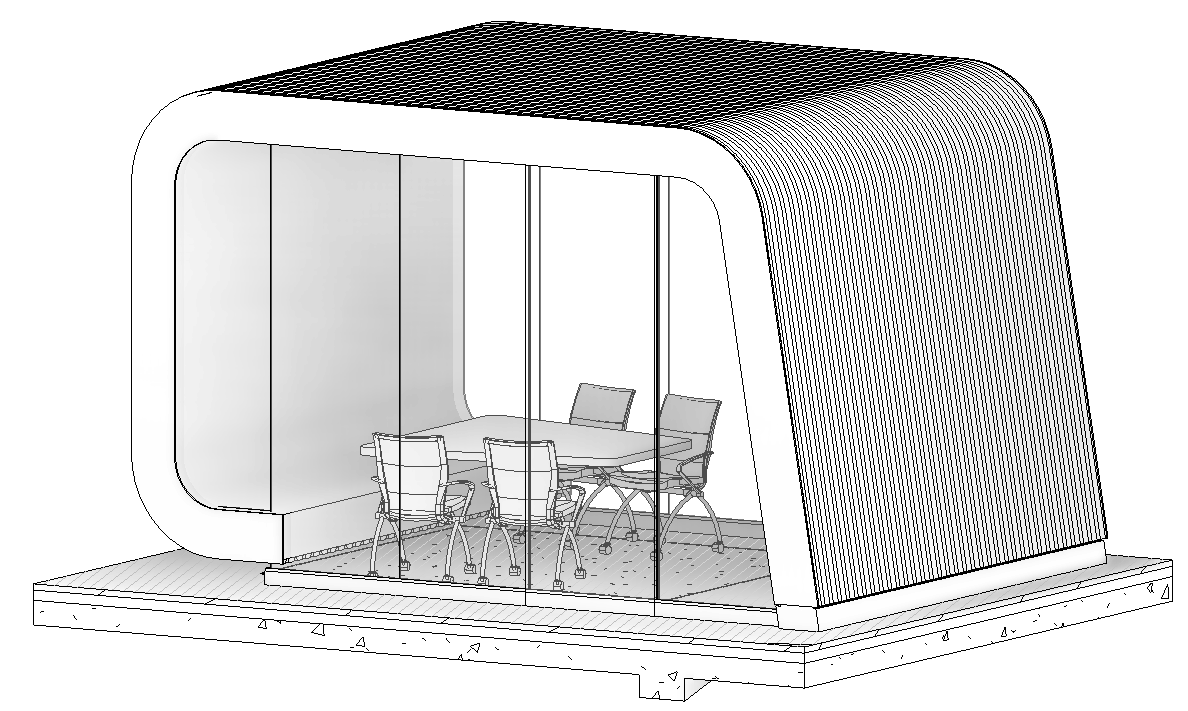

选中“截面框”后，在平面视图中，使用旋转命令。下两个图像中的倾斜元素是旋转“截面框”时可能会有用的一个很好的示例。

在此示例中，地板切口与元素对齐，相邻的列被排除在外。

利用“节框”工具的另一种好方法是通过“选择框”命令。选择一个或多个元素，如下图所示，然后单击“选择框”命令。

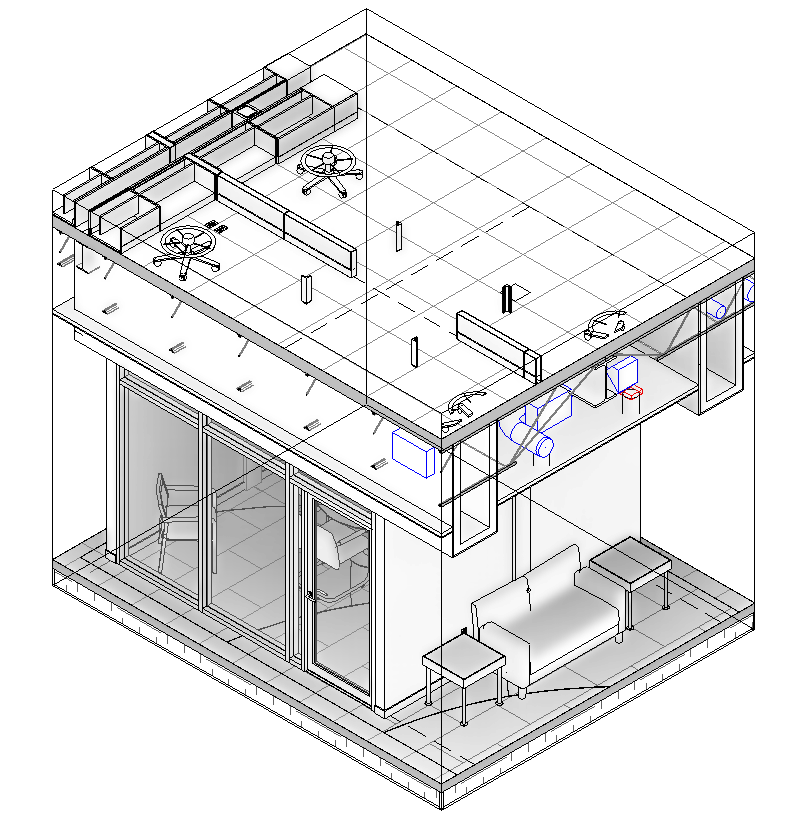

结果是您的默认3D视图被打开，并且“截面框”被打开并围绕所选元素进行调整，如下图所示。

总的来说，我喜欢将其视为“扔掉”的节框。鉴于将其应用于默认的3D视图，我想这也是开发人员的意图。完成此分区框后，将其关闭。视图不会记住调整后的“截面框”的先前位置……因此，每当重新打开该视图时，它将重置以与模型的范围对齐。如果要保存“节框”调整以供将来查看或放置在图纸上，只需复制默认的3D视图即可。
