通过图像安排Revit内容;类型与实例

Revit的内置图像参数允许将图像放置在图纸上后按明细表显示。但是,称为Type Image(类型图像)的type参数可以在异常的字段中工作。

通过图像安排Revit内容;类型与实例插图

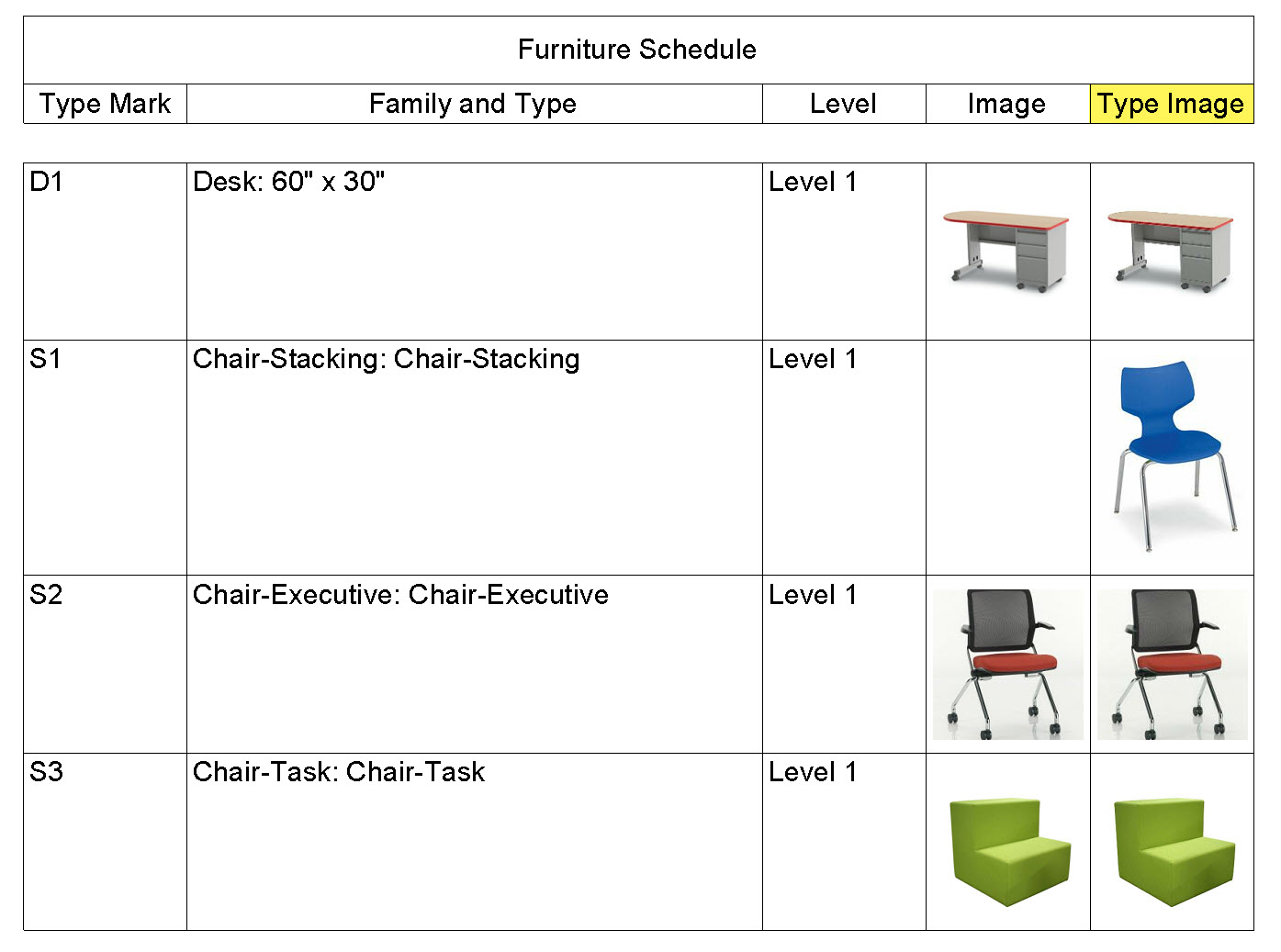

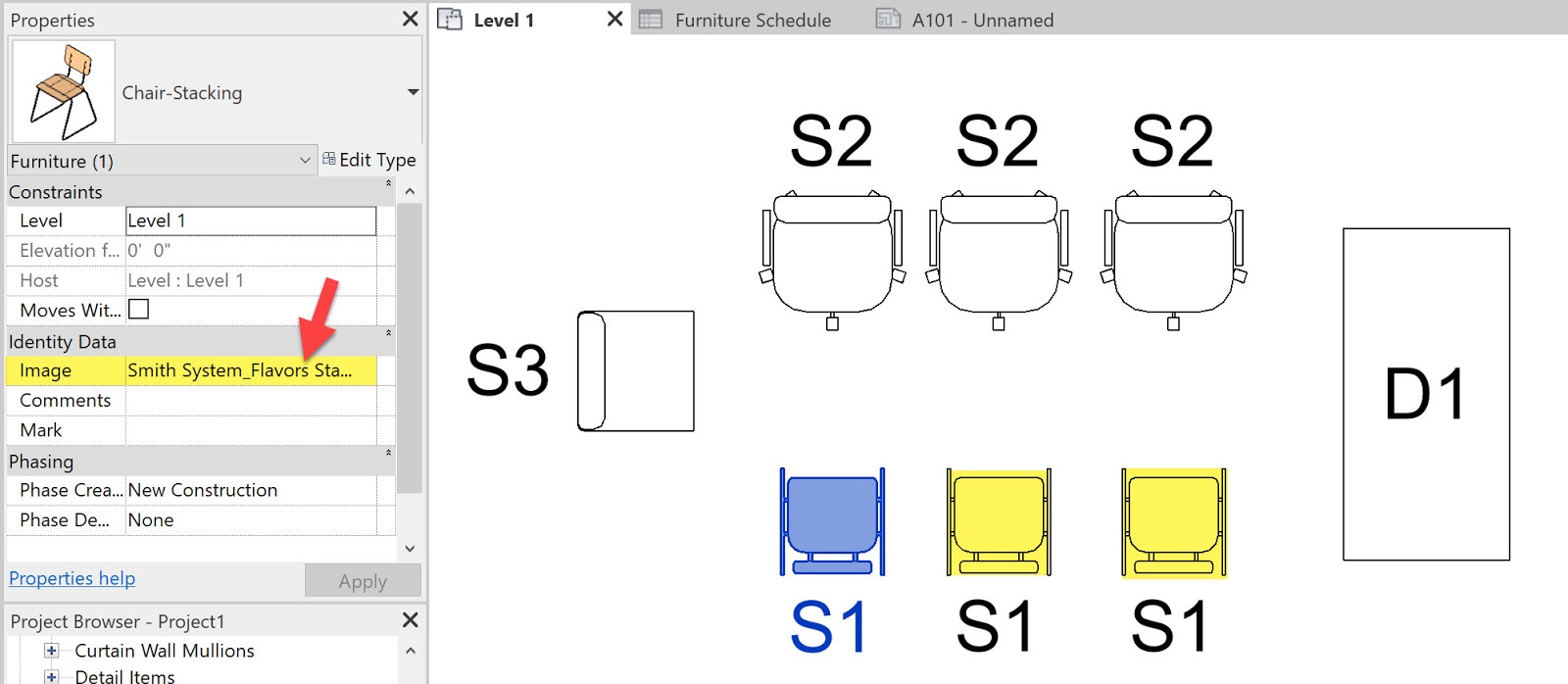

更改Image实例参数很容易…只需选择一个族并编辑参数,如下所示。当然,如果所有实例都没有图像或同一图像,则该图像将不会出现在设置为不逐项列出每个实例的计划中,如上图所示。

通过图像安排Revit内容;类型与实例插图(1)

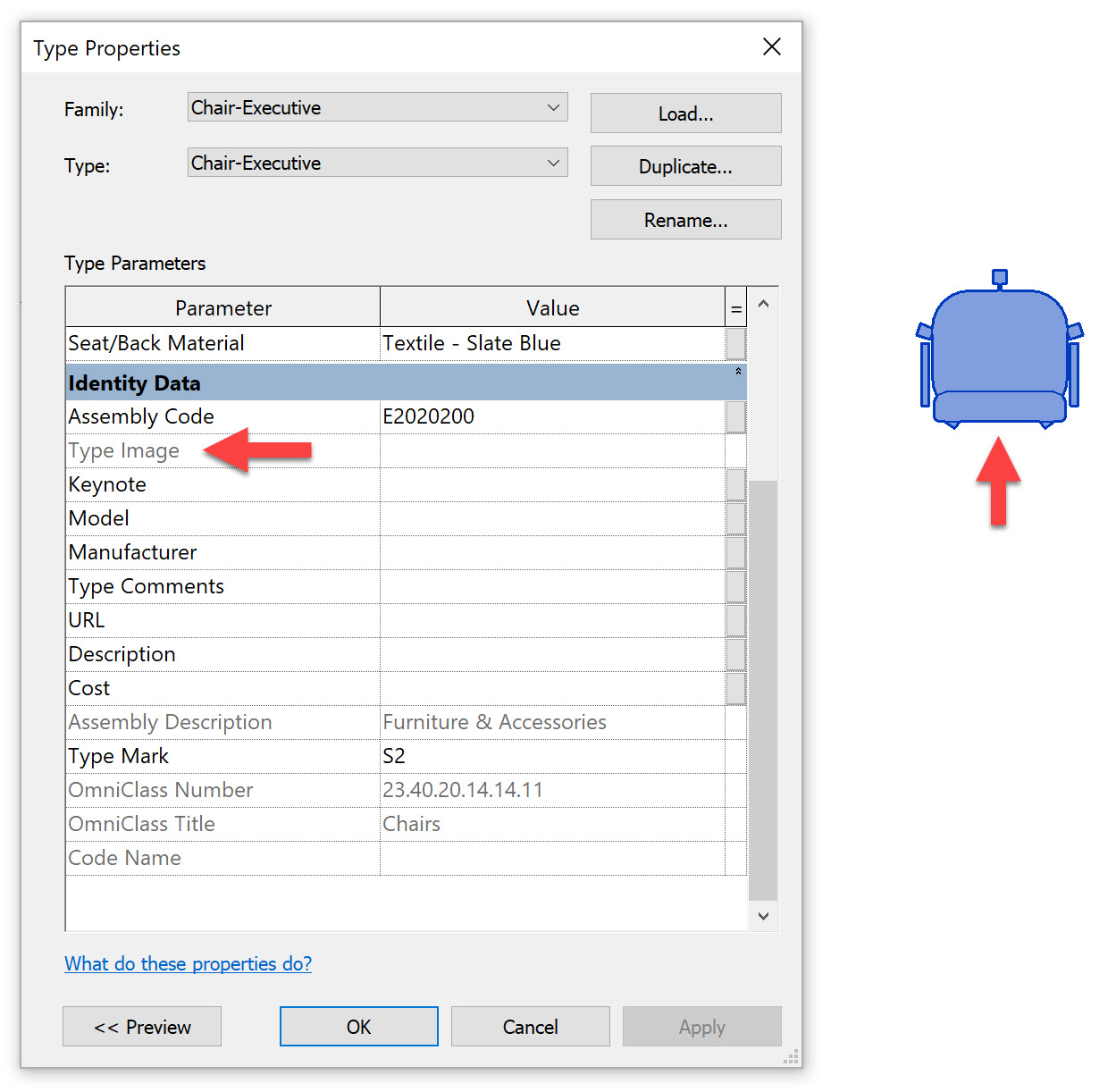

因此,自然地,您将需要编辑Type Image参数,以便将其应用于所有实例。但是,该参数在项目环境中显示为灰色……这意味着该参数不可编辑,如下面的image所示!

通过图像安排Revit内容;类型与实例插图(2)

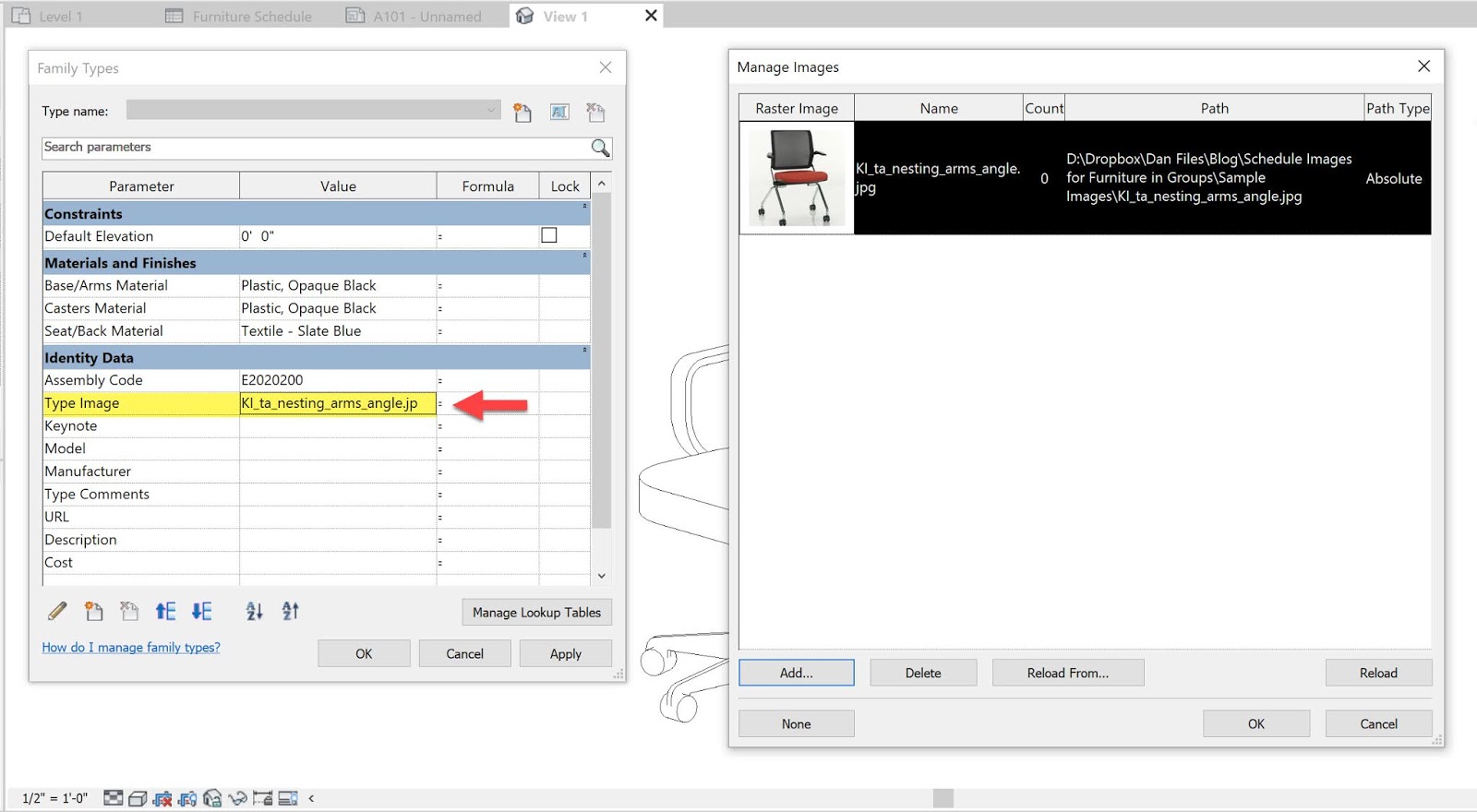

我不太确定为什么Type Image参数存在该限制。根据本文底部的Autodesk链接,预期的工作流程是编辑系列。在那里,如下一个iamge所示,我们可以修改Type Image参数(同样,在Family Editor族编辑器中)。

通过图像安排Revit内容;类型与实例插图(3)

现在,当然,可以轻松地按类型而不是实例放置图像了。

通过图像安排Revit内容;类型与实例插图(4)

尽管这不是最直观的工作流程,但是一旦知道它是如何工作的,就不会太困难。
