BIM问题集锦

  很多用户想要修改标高符号族的小数位数或者想为标高添加一个单位,但不知道该到哪里进行更改,这个小细节很容易被忽略;

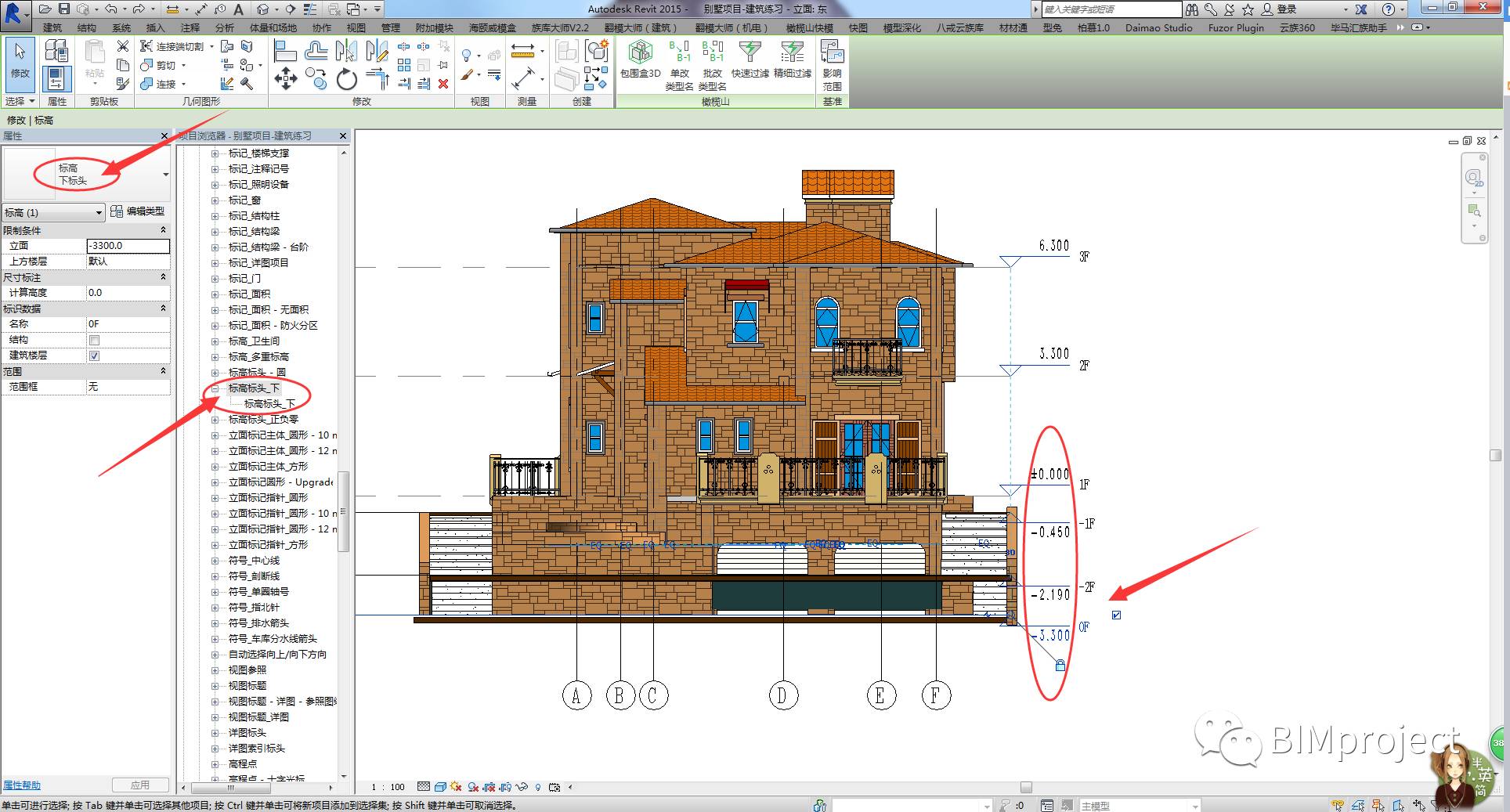

  1.打开项目,切换到立面视图选中标高,按照属性栏显示的标高类型,在项目浏览器中找到对应的族,右键进入族编辑模式,对标高族进行编辑;

问题71:Revit如何修改标高的小数位数或为标高添加单位?

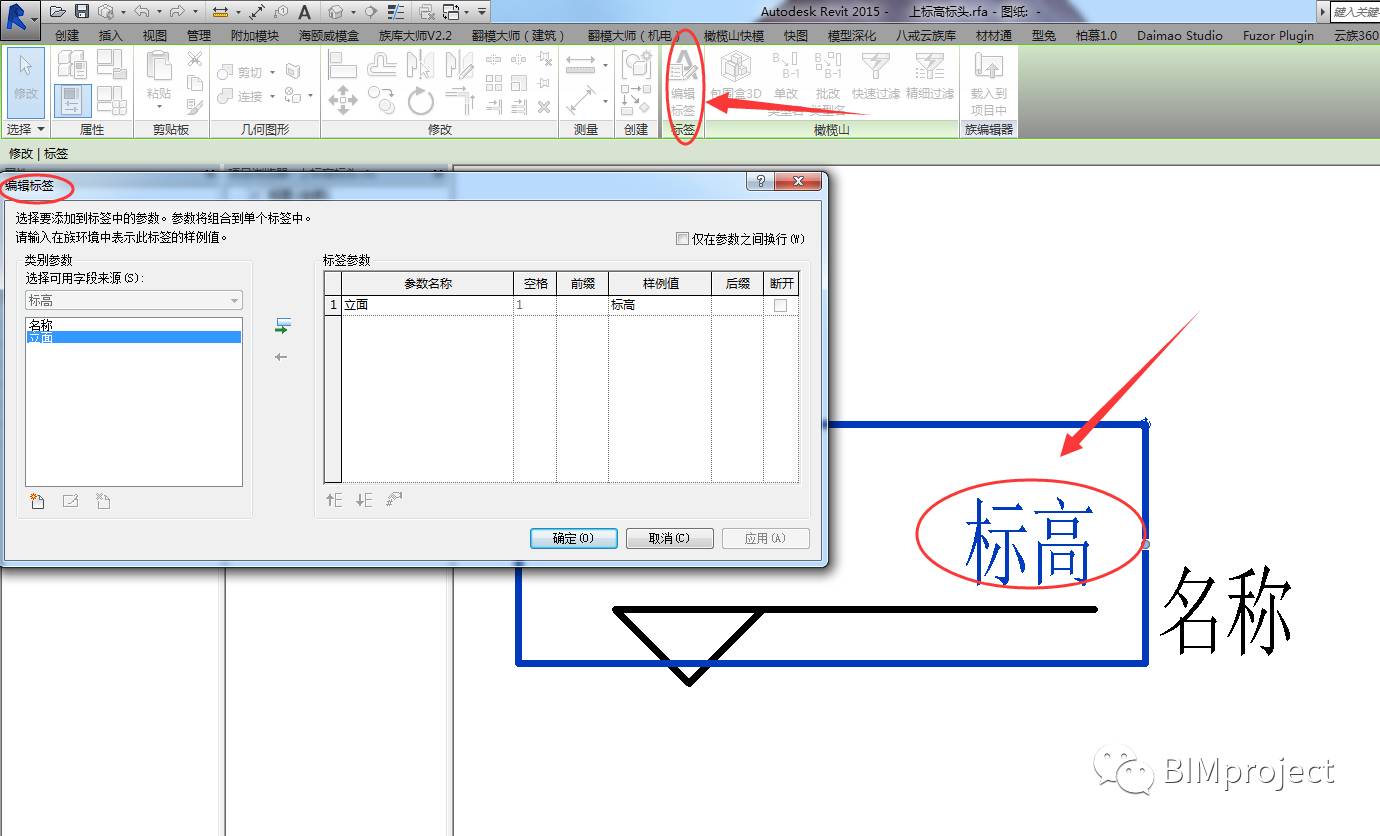

  2.选中“标高”标签,点击“编辑标签”进入编辑标签对话框;

问题71:Revit如何修改标高的小数位数或为标高添加单位?

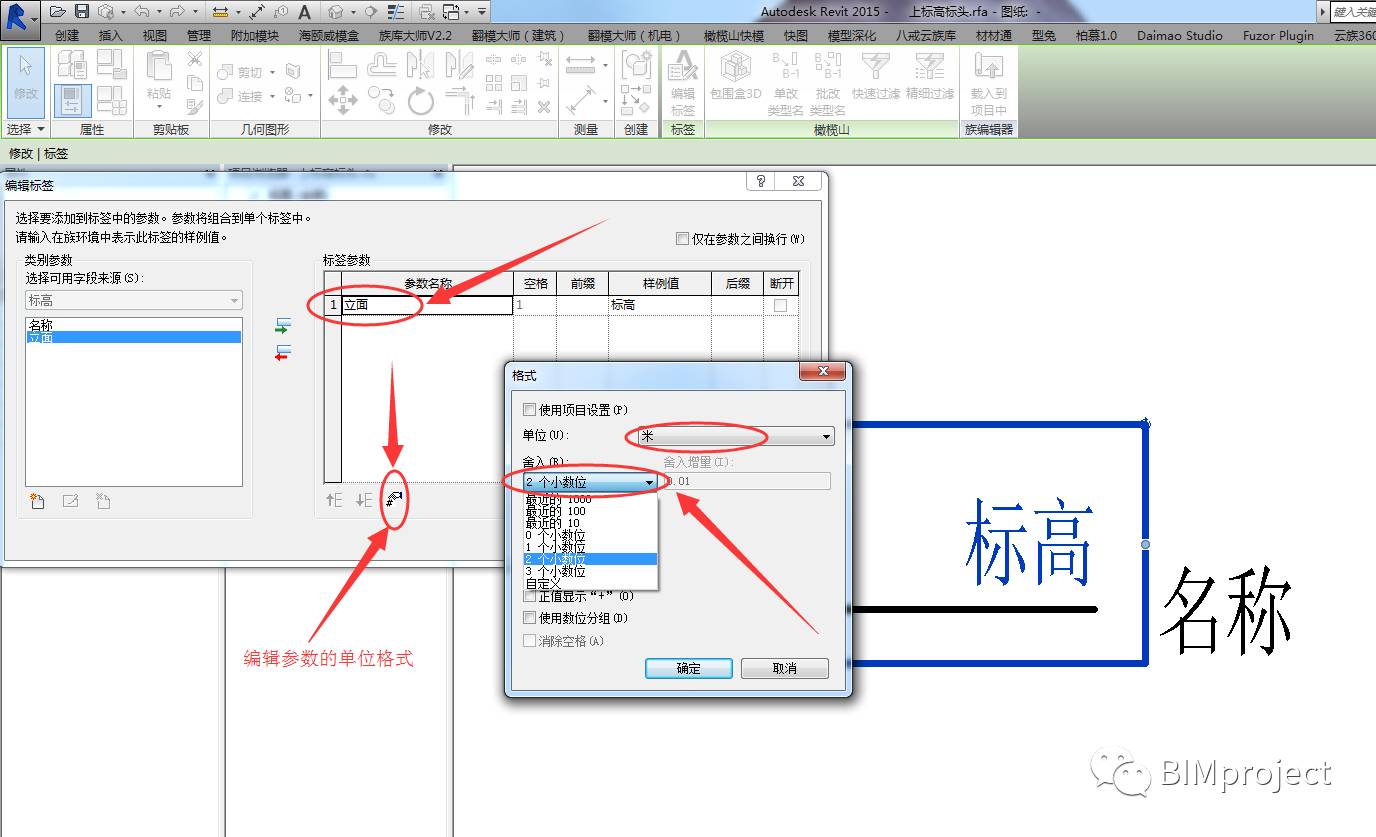

  3.选中“标签参数”点击参数下方的“编辑参数的单位格式”按钮,修改小数位数及单位值;

问题71:Revit如何修改标高的小数位数或为标高添加单位?

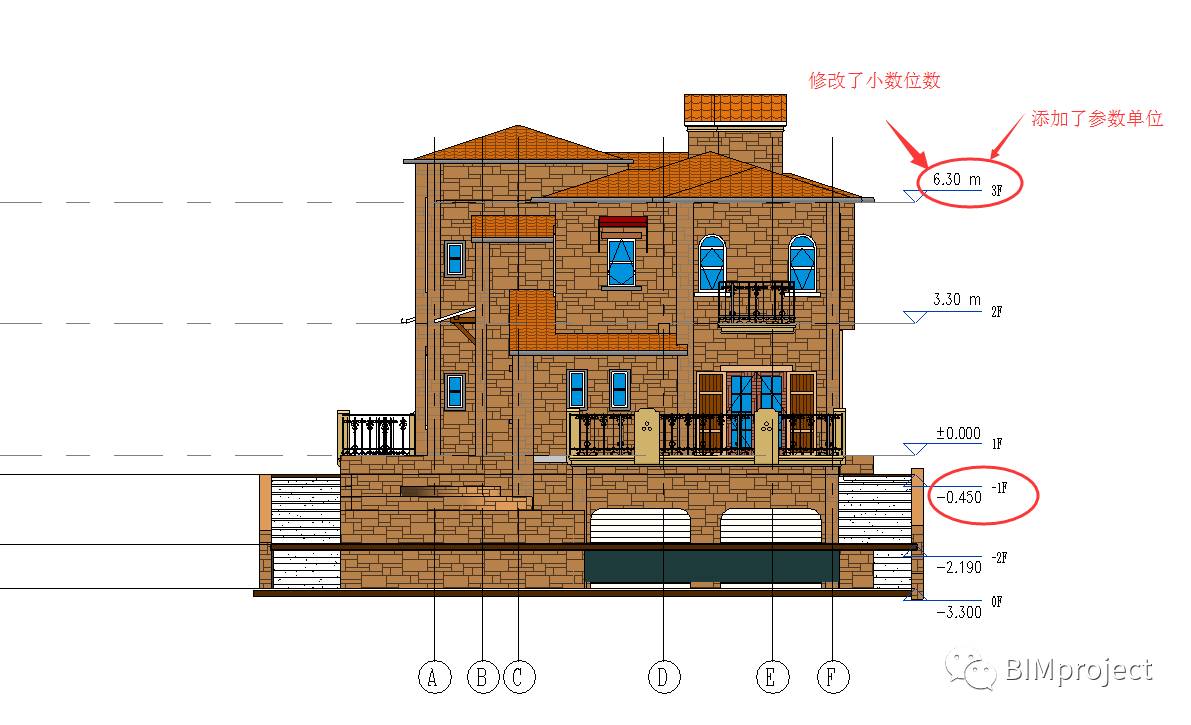

  4.将修改好的族载入项目中,跟没有修改过的标高族对比一下;

问题71:Revit如何修改标高的小数位数或为标高添加单位?
