问题301:Revit如何在族构件曲面上贴图?

301
class
BIM问题集锦-Revit

问题301:Revit如何在族构件曲面上贴图?

使用贴花工具在构件表面贴图有个限制条件就是只能在项目中,族编辑环境中没有该命令;想在曲面上贴图,我想到的办法是给材质设置一个外观图像,具体操作如下:

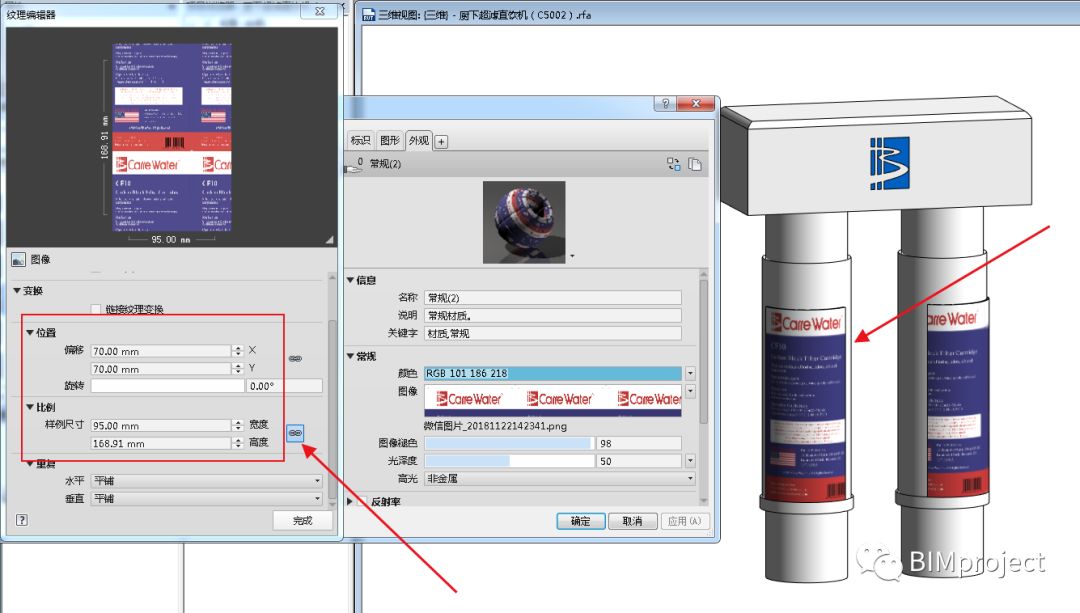

打开材质浏览器,找到对应的材质名称,在外观窗口中的“常规”菜单中点击“图像”后面的矩形框,选择要添加的图像;

问题301:Revit如何在族构件曲面上贴图?

然后单击图像矩形框右侧下来小三角展开,选择“编辑图像”命令,进入“纹理编辑器”对话框,对图像进行编辑修改,详情请查看:问题74Revit贴图文件不符合模型大小怎么调整?

问题301:Revit如何在族构件曲面上贴图?
