问题316:Revit如何在属性栏找到柱子高度参数?

绘制好柱子以后默认属性栏不会显示柱子高度参数,怎样添加高度参数呢?

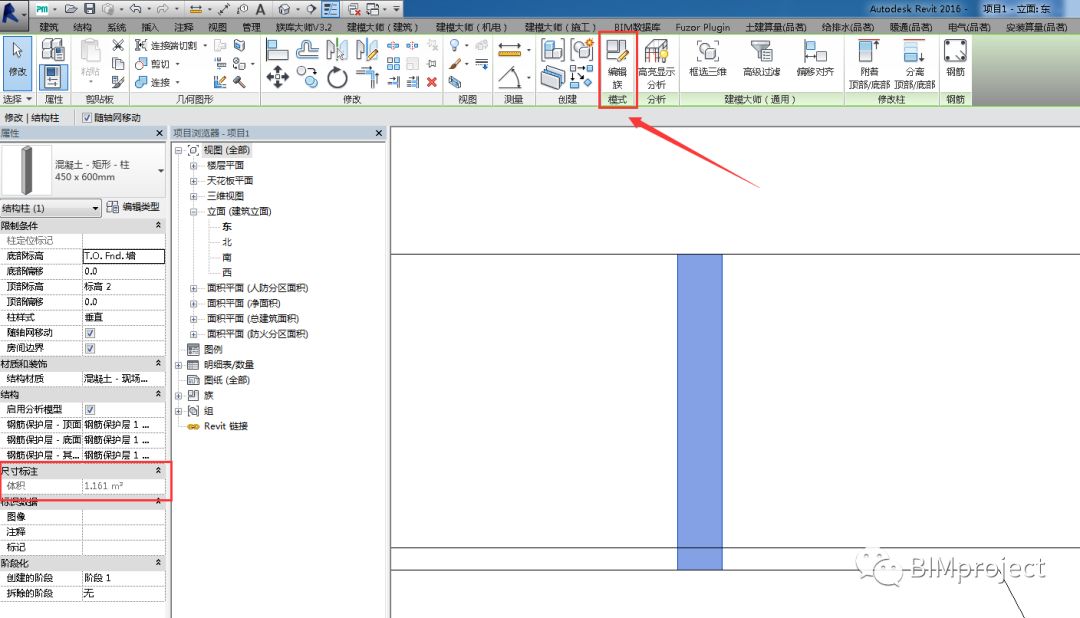

选中柱子构件,单击编辑族进入到族编辑环境中;

问题316:Revit如何在属性栏找到柱子高度参数?

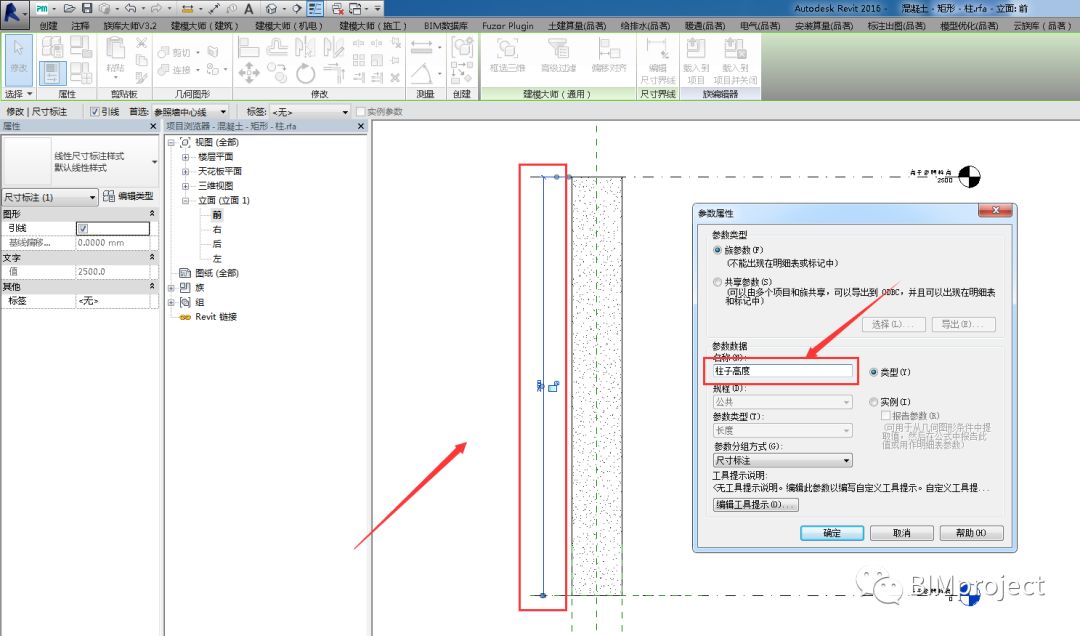

切换到立面视图中,尺寸标注柱子高度,并添加尺寸标签,名称为柱子高度

问题316:Revit如何在属性栏找到柱子高度参数?

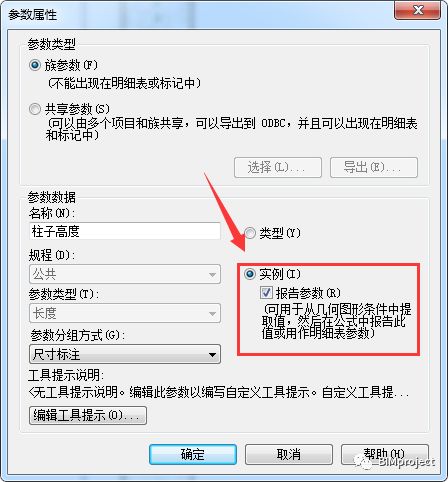

参数类型选择“实例”并勾选“报告参数”;

问题316:Revit如何在属性栏找到柱子高度参数?

重新载入到项目中这样就能在属性栏显示出“柱子高度”参数值;
