答疑：圈出来的有红线标注的位置会是构造柱处吗？

提问网友：阿呆
提问日期：2026-01-20 21:47:53

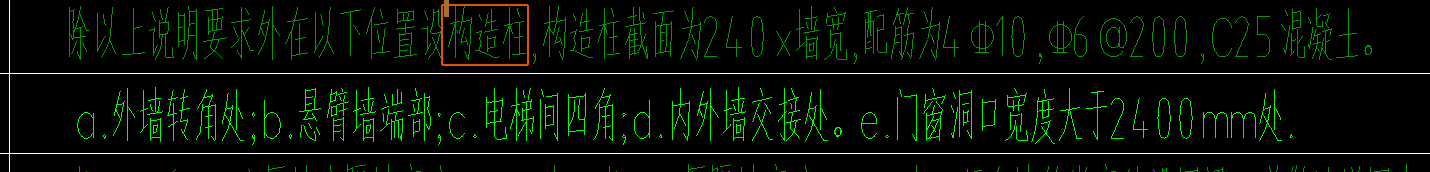

没有其他图纸有标注GZ的，有柱子显示的均为框架柱，总说明描述的构造柱位置正好符合有短红线处

---

解答网友：大漠风尘

应该有

解答网友：小雨

黄金专家

板配筋图…模板图…通常会有构造柱信息

解答网友：一路向前

白银专家

是的

解答网友：GXZ

钻石专家

上截图所圈的不一定是构造柱的位置，可以确定的是它是主次梁在主梁上的加筋，构造柱是要看建筑平面布置图并对应设计说明的位置进行定义布置

解答网友：走出工地

铂金专家

你圈出来的是次梁加筋示意，和构造柱没关系，构造柱按这条说明的位置布置。
