提问网友：Ccccc
提问日期：2025-12-08 08:33:00
2025-12-08 08:41:14 补充
已采纳
解答网友：xagcc
钻石专家
用环式配筋承台处理吧
解答网友：大家广联
钻石专家
就用柱墩画
在导航栏基础下选择柱墩—点击新建—新建柱墩—对照图纸在柱墩中新建对应的参数图—在参数图中对应输入尺寸、钢筋信息等参数—点击确定—【属性列表】调整好属性信息—使用点/智能布置的方式布置即可。如图：
若【属性列表】中无法直接输入的钢筋，建议在【其它钢筋】中输入；
若柱墩参数图中没有与图纸相符的形式，图纸中钢筋形式和独立基础/桩承台等构件的形式类似，可以用独立基础/桩承台等类似的构件代替绘制。
不同构件代替布置，计算工程量会有区别。
如何绘制下柱墩？
点击蓝色字体获取详细答案
解答网友：星霜荏苒
钻石专家

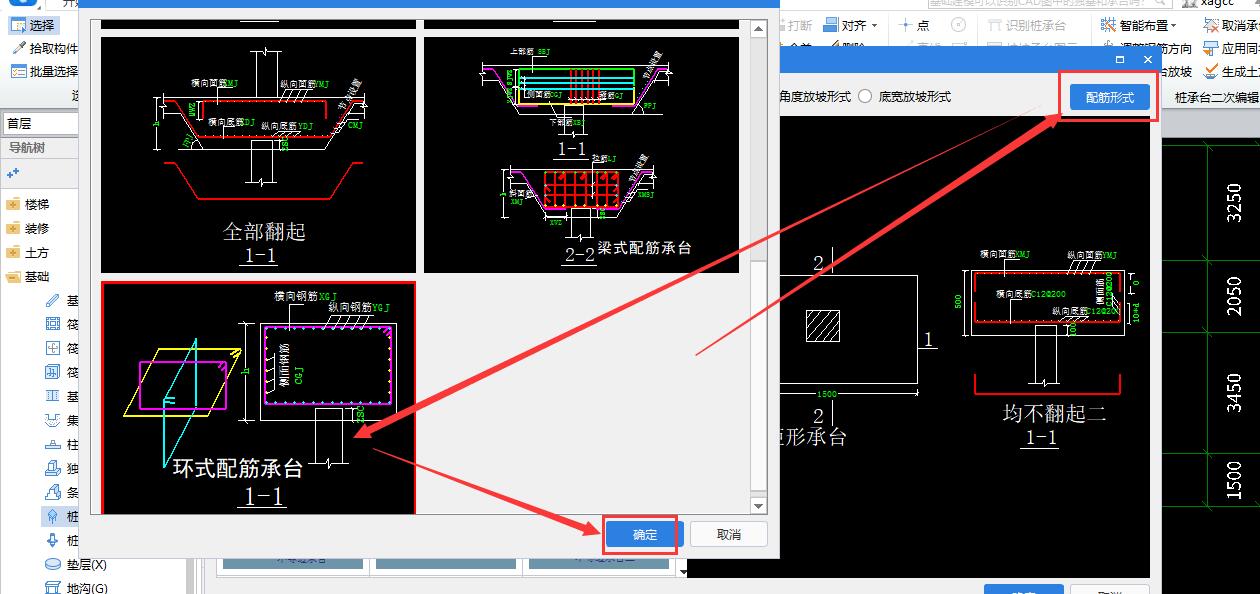

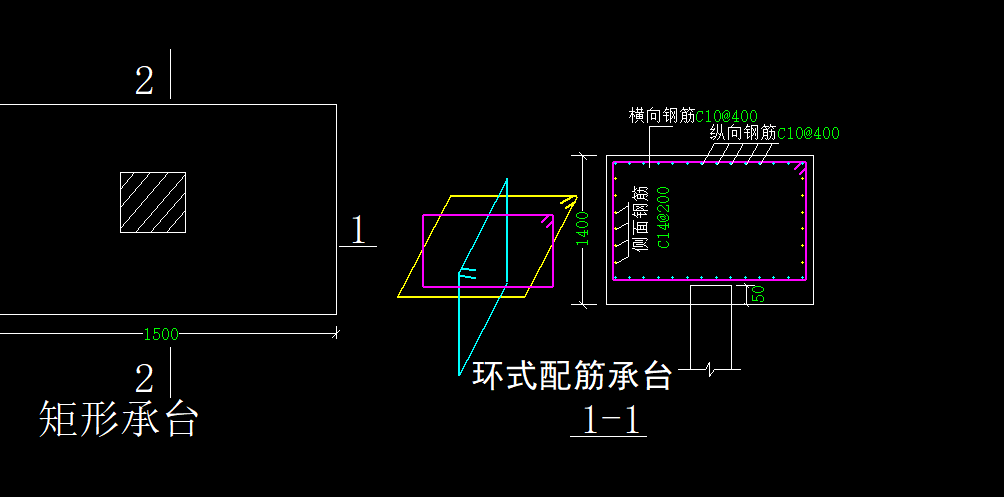

桩承台，配筋形式：环式配筋
解答网友：十年工程人（山姆代购）
白银专家
承台 环式配筋
