答疑：为什么分割的图和轴网对应不上（定位了）他中间的轴号省略了，我是要修改比例还是修改

提问网友：MAX
提问日期：2025-11-22 15:58:50

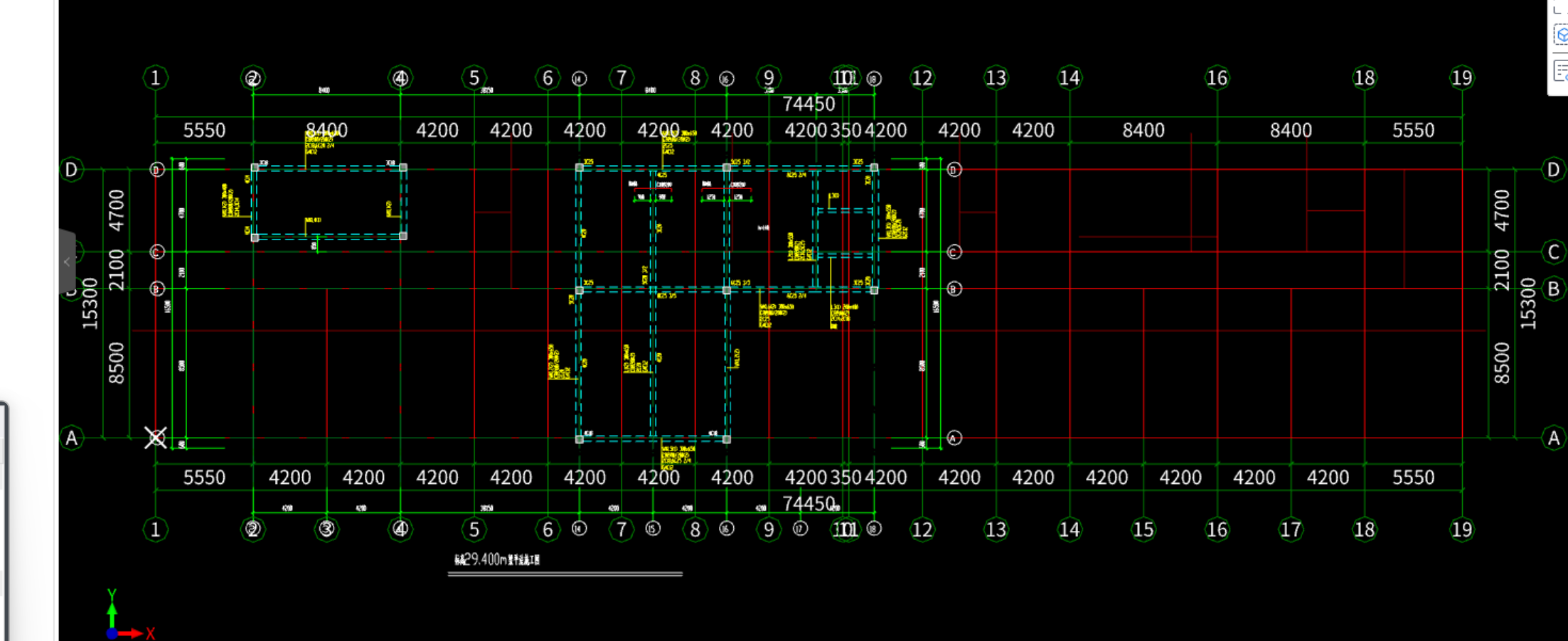

为什么分割的图和轴网对应不上（定位了）他中间的轴号省略了，我是要修改比例还是修改轴距呢，具体怎么操作呢，新手不太懂，求大神解答

2025-11-22 16:09:21 补充

2025-11-22 16:13:10 补充

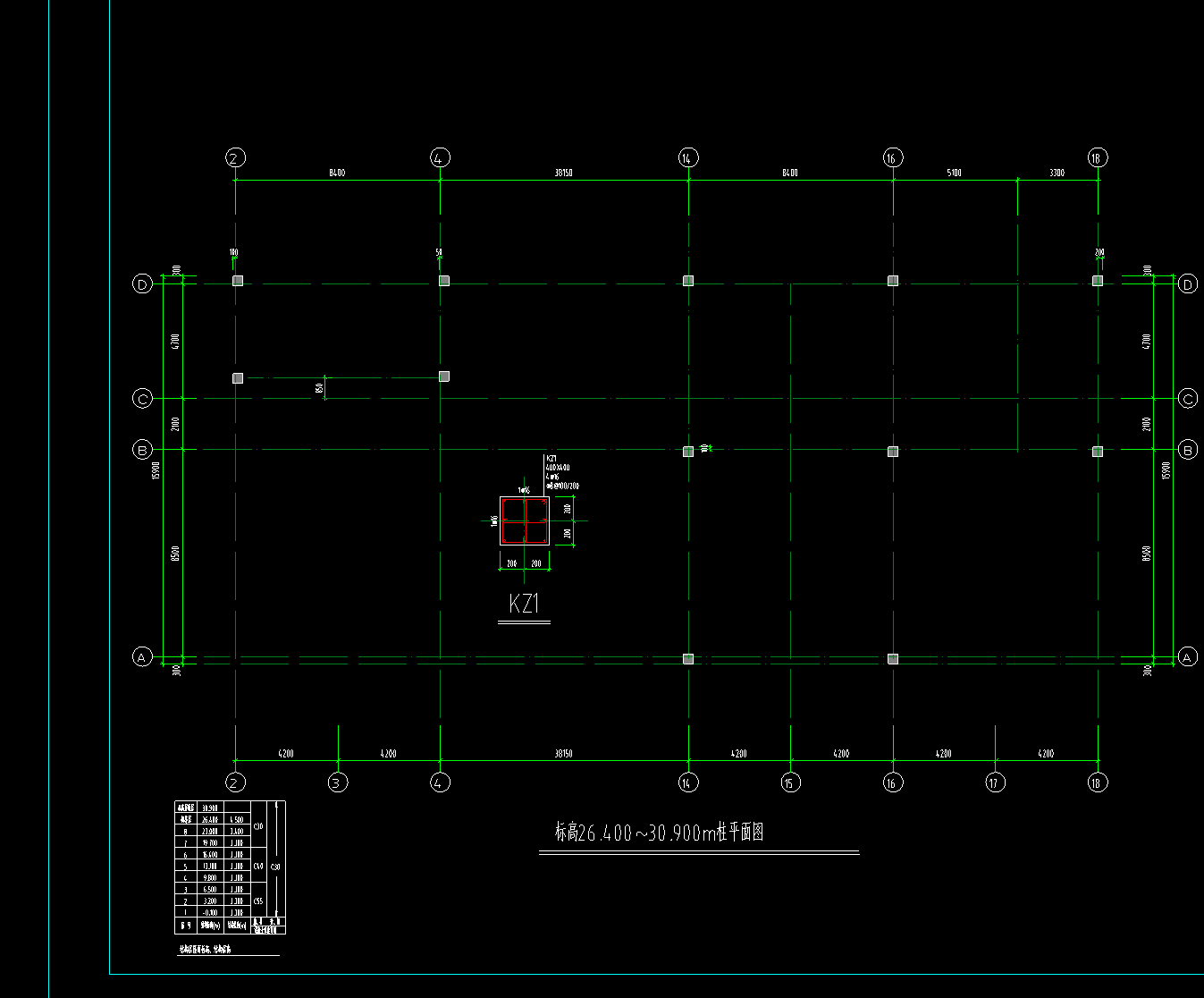

这个是cad图纸的图片

2025-11-22 16:14:09 补充

这个是cad图纸的图片

---

已采纳
解答网友：Bel

从图中来看轴距和比例都没问题的，没太懂中间的轴号省略是什么意思，可以分别补充一下你模型的截图和完整图纸的截图看一下。

解答网友：GXZ

钻石专家

草图选择是否正确，轴号都对不上

解答网友：陈工

钻石专家

如果尺寸正确，改轴号即可。
