提问网友：mmm
提问日期：2025-11-04 16:04:48
解答网友：Ruin
专家

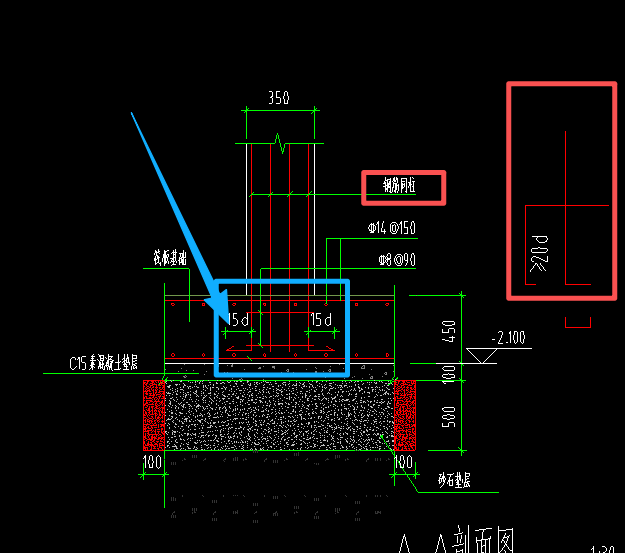

不是，这四根就是柱纵筋在基础锚固，调整节点就行
解答网友：大家广联
钻石专家

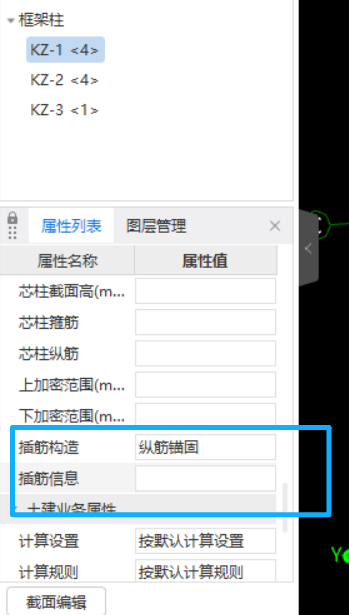

工程设置—计算设置—节点设置—柱/墙柱/型钢砼柱—基础插筋，点击后面三点按钮，弹出不同节点图，选择需要的节点形式，点击确定—修改节点示意图中的参数即可。如图：
其中节点示意图中弯折长度a取计算设置—计算规则—柱/墙柱/型钢砼柱—【柱基础插筋弯折长度】。因此弯折长度可以在参数图中将a修改为具体数值，也可以在计算设置中修改【柱基础插筋弯折长度】。
备注：若柱为暗柱，则按照节点设置中【墙柱纵筋插筋节点】计算。
解答网友：SONG
这不是四根钢筋，是柱的全部纵筋，绘制柱的时候设置好柱钢筋，不单独绘制
