答疑：同一层不同标高的框架梁

提问网友：我叫孙燕姿
提问日期：2025-10-24 15:51:33

同一层有不同标高的框架梁，同一跨有不同宽度的框架梁，建模时应该怎么画梁？

---

已采纳
解答网友：文竹

白银专家

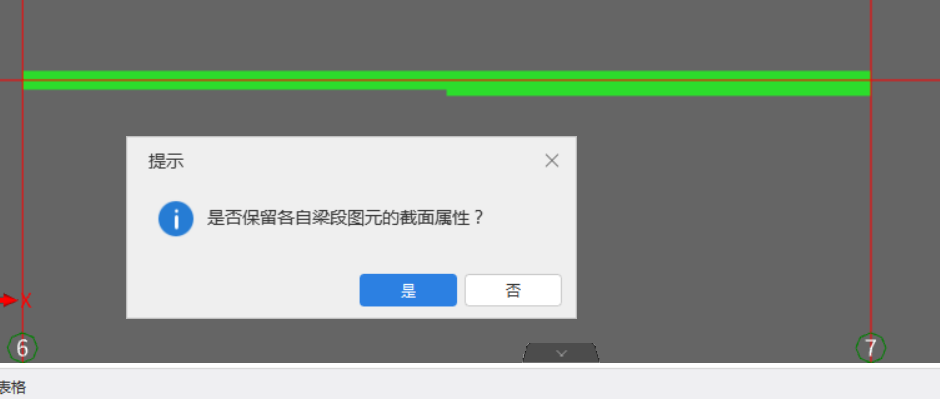

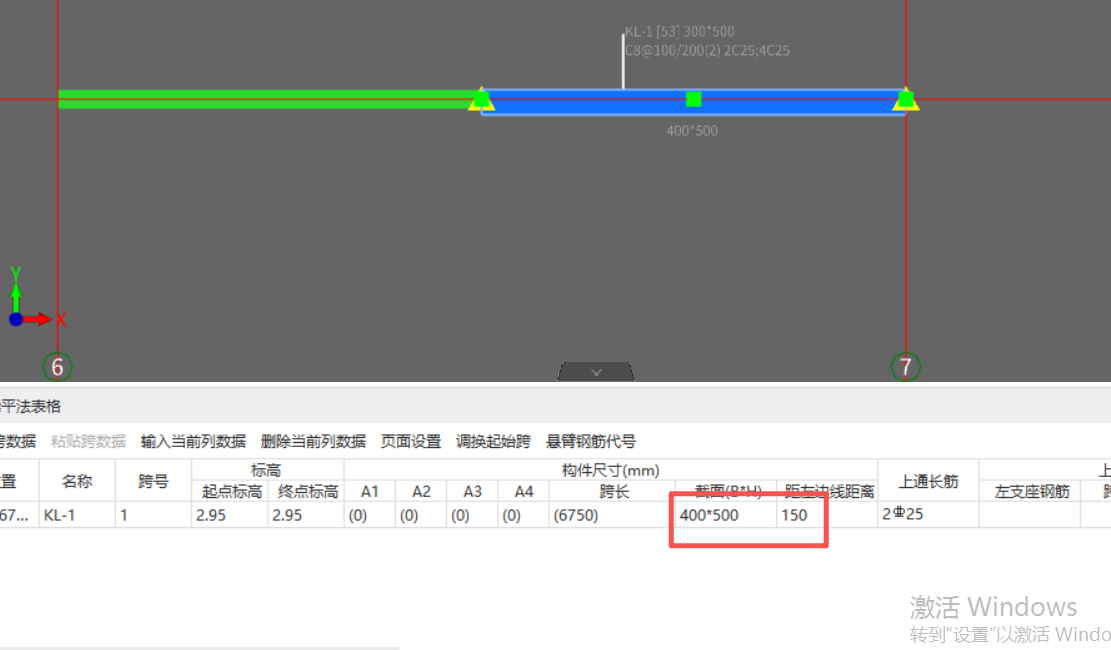

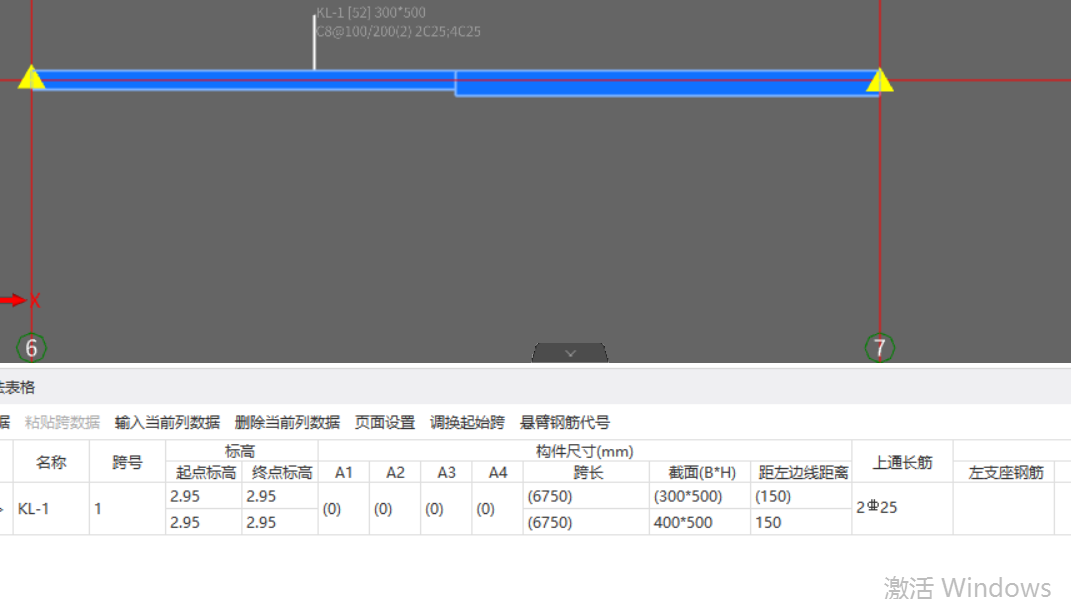

提取完梁跨后，在变截面处打断，在原位标注中修改宽度，然后合并（保留各自属性）

解答网友：雪莲

铂金专家

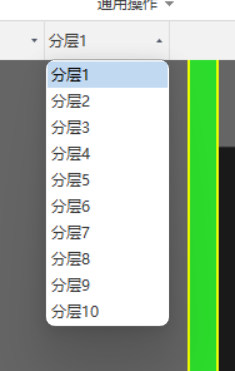

分层画

解答网友：星辰大海

钻石专家

凸出部分建挑檐

解答网友：十年工程人

把框架梁分层画

你这个不同宽度的梁，先画小的 突出部分用圈梁画
