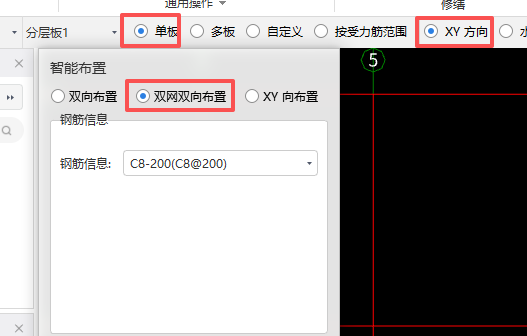

答疑：图中钢筋信息分别，代表什么意思，在广联达软件中，应该如何布置

提问网友：123
提问日期：2025-10-24 11:03:59

---

解答网友：碎碎彬

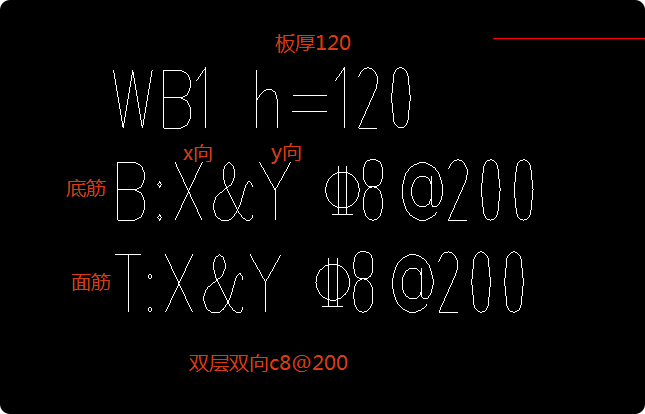

B是下层的配筋，T是上层的配筋，X是横向轴配筋方向，Y是纵向轴的配筋方向

解答网友：zhangy

黄金专家

H=120是屋面板厚度

B表示底部受力钢筋，T表示上部受力钢筋。

板钢筋是双层双向钢筋。

解答网友：十年工程人

B:X*Y C8@200  表示板底筋（直径8）是双向布置间距200mm

T:X*Y C8@200  表示板面筋（直径8）是双向布置间距200mm

最后总结就是这个板布置双层双向钢筋的钢筋网片  钢筋的间距都是200mm

解答网友：星霜荏苒

钻石专家

B表示底筋，T表示面筋； 双层双向配筋

解答网友：星辰大海

钻石专家
