提问网友：Soobin
提问日期：2025-10-05 10:14:48
已采纳
解答网友：大家广联
钻石专家

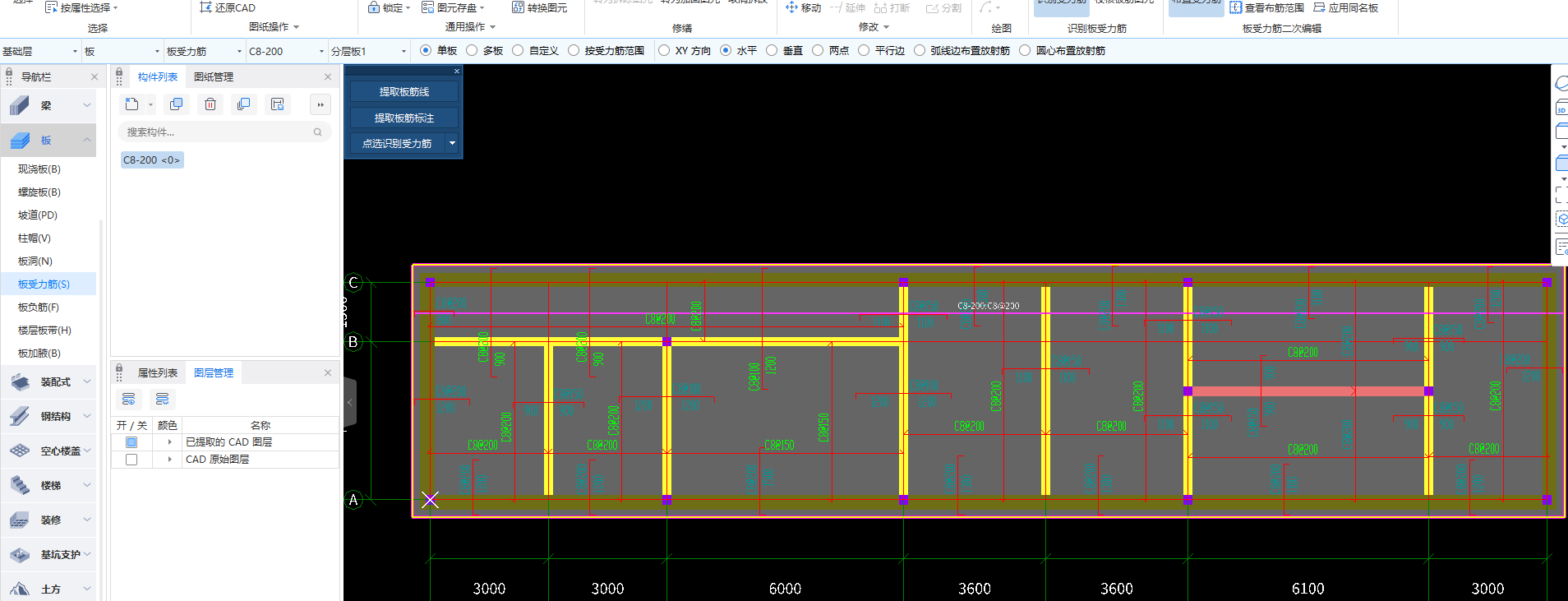

步骤一：在板受力筋界面新建板受力筋—【属性列表】调整属性信息—点击“建模”中的【布置受力筋】；
步骤二：选择布筋范围（单板）和布置方式（水平/垂直）后，直接在需要布置的板上点击鼠标左键即可

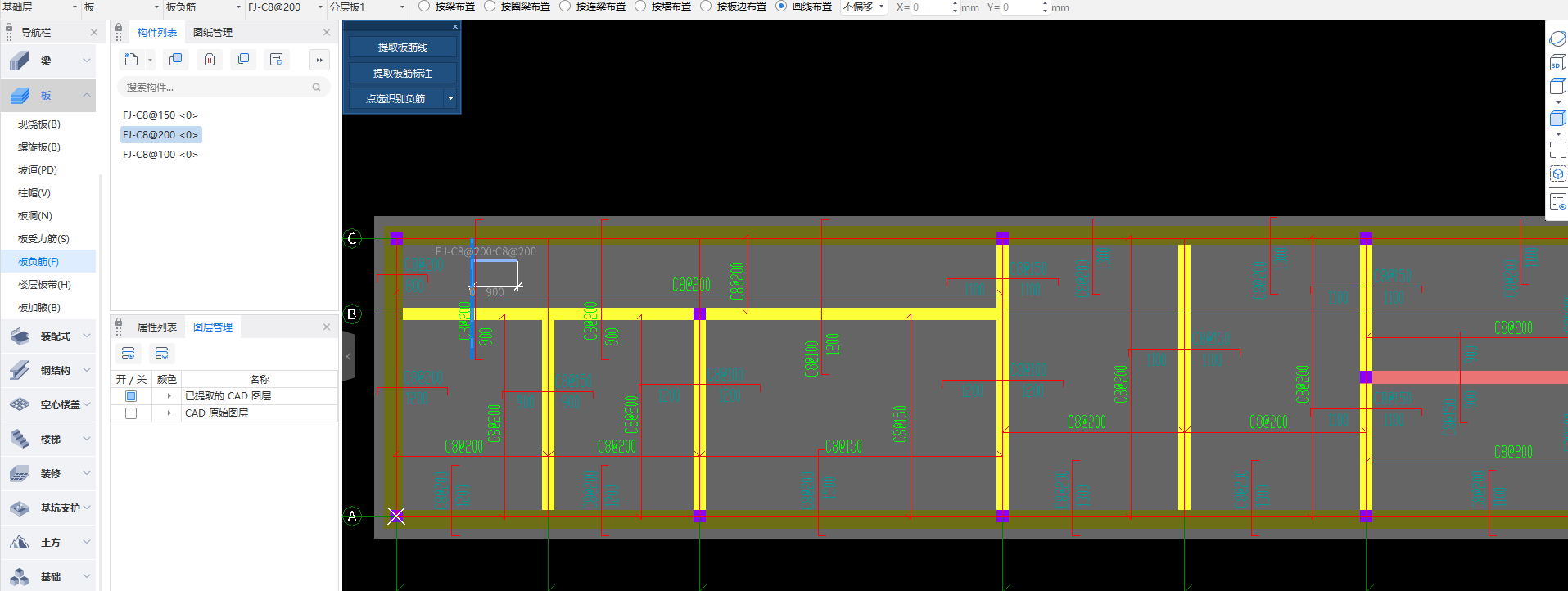

步骤一：在板负筋界面的【板负筋二次编辑】中点击【布置负筋】，在弹出的快捷工具条中可选择布置方式。如图：
步骤二：
a. 按梁/圈梁/连梁/墙布置方法类似，以按梁布置为例：

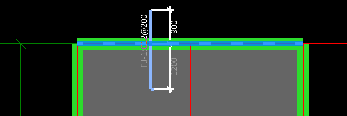

鼠标移动到梁图元上，则梁图元显示一道蓝线，并且显示出负筋的预览图，然后点击梁的一侧，该侧作为负筋的左标注，则完成布筋。如图：
b. 按板边布置：
鼠标挪动到需要布置负筋的板边，则该板边显示为蓝色，同时显示了板负筋的预览图，点击边线的一侧，该侧作为负筋的左标注，完成操作。
c. 画线布置：
在需要布置板负筋的板图元中点击两点，连成一条蓝色直线，此时在该线处显示板负筋的预览图，点击边线的一侧，该侧作为负筋的左标注，完成操作。
