提问网友：早睡晚起
提问日期：2025-09-06 19:33:45

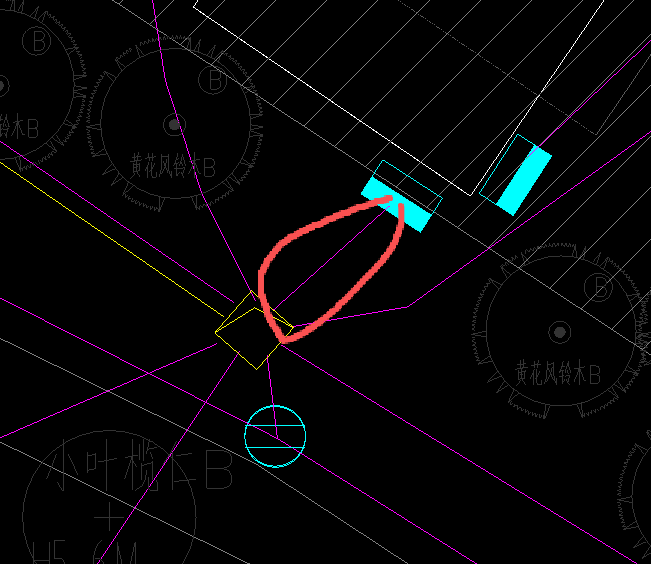

多根电线管埋地，挖土方应该有变化才对，比如下图这个应该挖电缆沟，沟内敷设10根PVC25电线管，这个电线管在沟内是怎么排列的，已知挖土方=（线管外径25+工作面0.2*2）*沟深0.5*沟长1000米，问题是多根电线管一起埋
已采纳
解答网友：一根筋造价师
专家
您好！您提出的问题非常专业，点明了多根管缆同沟敷设与单管直埋的关键区别。根据您提供的图片信息、描述以及广西壮族自治区建筑工程消耗量定额的相关规则，我们来详细分析一下这个问题。
核心结论
您原来的计算公式 (管外径+2*工作面宽度)*沟深*沟长 适用于单根管道埋设。对于多根管道在同一沟内敷设的情况，沟槽的底宽应根据管道排列方式，按最外排管道的边距再加上两侧的工作面宽度来计算，而不是简单地将所有管径相加。
您图片中所示的10根PVC25管，其排列方式是决定土方工程量的关键，但图中并未明确展示。
根据广西定额的分析与计算
广西定额中，电缆保护管敷设和挖填土方的计算规则通常如下（归纳自相关分册）：
-
管道排列方式：多根管在沟内的排列方式通常由设计规定。常见方式有：
-
单层铺设（一字排开）：所有管道在同一水平面上并排排列。
-
多层铺设（叠放）：管道分上下多层排列，通常会在层间铺设细沙隔开。
-
您的图中管线颜色繁多，可能有不同的系统（如电力、弱电），它们同沟敷设时，也需分排或分层。
-
挖土方量计算规则：
-
定额计算土方量时，沟槽底宽按设计规定计算。
-
如设计无规定，一般遵循以下原则：沟槽底宽 = (管道组最外排两侧间距) + 2 × 工作面宽度。
-
管道组最外排两侧间距：指的是最左边管道的外边到最右边管道的外边的距离，而不是所有管径的简单累加。
-
针对您“10根PVC25电线管”的计算假设：
由于您的图纸未明确排列方式，我们需做出合理假设。在工程实践中，对于数量较多的同规格线管，为了减少开挖量，通常采用分层叠放的方式。
假设场景：设计采用2×5的方式双层叠放（下层5根，上层5根），层间用砂土隔开。PVC25管的外径约为25mm（0.025m）。
对比您的原公式（单管计算思路）：
原思路 (0.025+0.4)*0.5 * 1000 = 212.5 m³，这显然没有考虑多根管并列的实际情况，计算结果偏小，会导致报价亏损。 -
沟深 H = 0.5m
-
沟长 L = 1000m
-
挖土方体积 V = 底宽 × 沟深 × 沟长 = 0.645 × 0.5 × 1000 = 322.5 m³
-
根据广西定额，工作面宽度（c）每侧一般为0.2m。
-
因此，沟槽底宽 = 管道组宽度 + 2 × 工作面宽度 = 0.245 + 2 * 0.2 = 0.645m
-
单根管外径：D = 0.025m
-
同层管间的最小施工间距（设计无规定时，通常取一个略大于管径的值，这里保守取0.03m）。
-
下层5根管的宽度 ≈ 5*D + 4*间距 = 5 * 0.025 + 4 * 0.03 = 0.125 + 0.12 = 0.245m
-
由于是上下对齐叠放，整个管束的宽度就是下层管的宽度，即 0.245米。
-
步骤一：确定管道组的计算宽度
-
步骤二：确定沟槽底宽
-
步骤三：计算挖土方量
- 重要建议
-
以设计图纸为准：上述计算基于假设。最权威的依据是您的CAD设计图。设计人员通常会在图纸上或设计说明中规定管群的排列方式、间距及沟槽的详细尺寸。请您务必优先查阅设计说明或大样图。
-
图中线索：您提到的图片中有“蓝色矩形”和“红色线圈出的部分”，这极有可能就是标注电缆沟位置和范围的示意。您需要查看这个区域的标注尺寸，那将是计算挖土方最直接的依据。
-
定额套用：在广西定额中，
-
挖填土方应套用土石方工程分册中的“挖沟槽土方”相关子目。
-
管道敷设本身应套用建筑电气工程分册中的“电缆保护管埋地敷设”相关子目（如CPVC塑料管公称直径25mm以内）。
-
请注意，定额子目中可能已包含一定程度的土方量，需仔细阅读定额计算规则，避免重复计算。
- 总结
对于多根管同沟敷设，挖土方量 ≠ (单管外径+2×工作面)×深×长。
正确的计算方法是：
挖土方量 = [管束最外缘宽度 + 2 × 工作面宽度] × 沟深 × 沟长
请您根据设计图纸上明确的管群排列尺寸或电缆沟尺寸进行计算，这是确保工程量计算准确且符合定额规定的唯一途径。
解答网友：幸福像花一样
钻石专家
管可以重叠或并排
