答疑：如图所示，风盘图纸，其中FCU04我用的是通风设备绘制的，那么与fcu04

提问网友：翔者归来
提问日期：2025-09-02 03:01:14

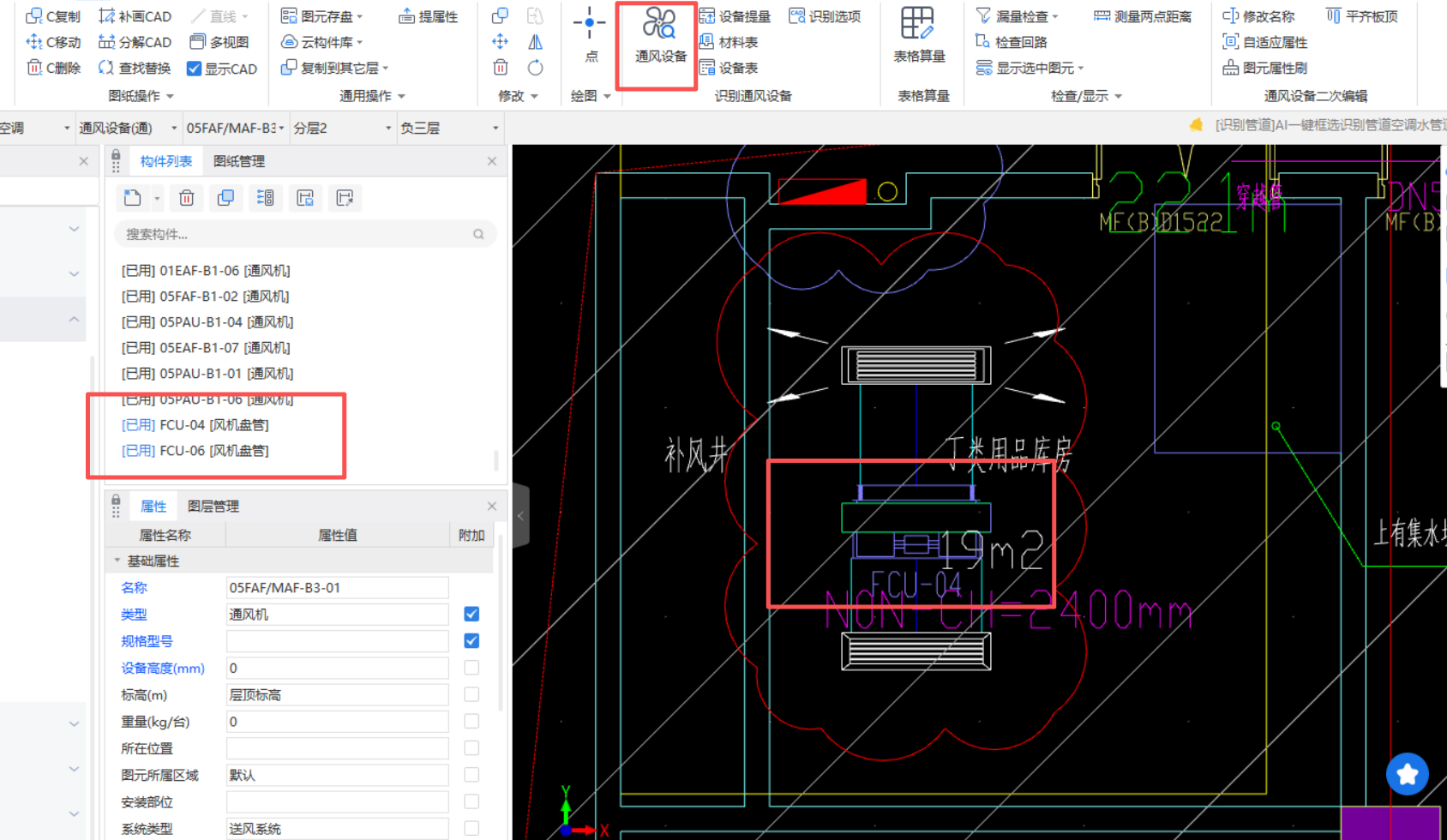

如图所示，风盘图纸，其中FCU04我用的是通风设备绘制的，那么与fcu04连接的上下风管该如何绘制啊，请老师指点

---

解答网友：大海

钻石专家

上面与风机盘管连接的是软连接+送风管+送风口。

下面与风机盘管连接的是软连接+回风管+回风口。
