答疑：门架底标高

提问网友：老绍兴
提问日期：2025-08-31 17:18:18

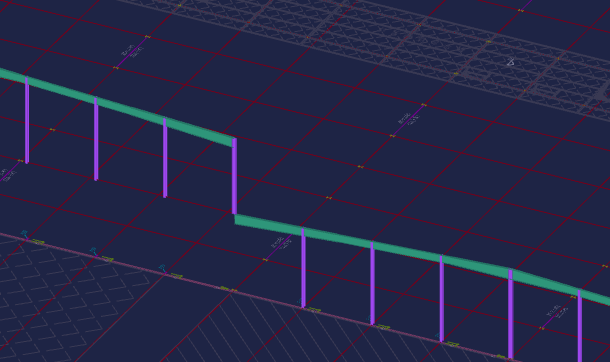

老师好，请问识别好的门架怎么设置底标高，我设定一个工作面的，在一个工作面布为什么会出现这样的情况

---

已采纳
解答网友：一根筋造价师

专家

您好！从您提供的图片和描述来看，这是一个在三维建模软件（很可能是广联达BIM土建计量平台GTJ或类似软件）中处理门架时非常常见的问题。

您遇到的“在一个工作面布置却出现高低错落”的情况，根本原因在于：您虽然在一个“工作面”上操作，但软件中每个构件的“底标高”属性可能是独立的，并没有被“工作面”统一强制关联。

下面为您详细解释如何设置和解决问题：

一、如何正确设置识别好的门架底标高？

门架（通常由柱和梁组成）的底标高设置，核心是设置其柱构件的底标高。梁的标高一般会随柱顶标高走。有以下几种方法：

方法一：在“属性列表”中批量修改（最常用）

• 选择图元：在建模界面，使用“批量选择”（快捷键F3）功能，勾选上所有您要修改的门架柱。

• 查看属性：选中所有柱后，右侧会弹出“属性列表”窗口。

• 修改标高：在属性列表中，找到 “底标高” 这一项。这里的值可能现在是“层底标高”或一个具体的数字。

• 如果想统一设置为某个具体高度：直接输入数字，例如“0”或“-0.5”。（单位通常是米）

• 如果想基于当前楼层标高设置：可以输入“层底标高”或“层底标高-0.5”等公式。确保所有柱的公式一致。

• 回车确认：修改后按回车键，所有选中构件的底标高就会被统一修改。

方法二：在定义时设置

如果您是在绘制前通过“识别”或手动定义构件，可以在绘制之前，在属性列表中先设置好正确的底标高，然后再进行绘制或识别，这样可以避免后续修改。

二、为什么在一个工作面布置会出现高低错落？

这正是您问题的关键。主要原因有以下几点：

• 构件图元本身的标高属性是优先的：

• 软件中，每个构件（如柱、梁）都有自己的“底标高”和“顶标高”属性。这个属性的优先级高于它所在的工作面或楼层。

• 在您识别或绘制门架时，软件可能保留了原始CAD图纸中的标高信息。如果原始图中这些门架的底部就不在同一高度（例如，有些在基础顶，有些在地梁上），识别出来后它们的底标高属性就是不同的。

• 因此，即使您把它们都布置在了名为“1F”的同一个楼层工作面中，它们也会因为自身属性不同而高低错落。

• “随工作面”设置不一致：

• 在属性列表中，标高设置除了输入具体数值，还可以选择“随工作面”或“层底标高”。

• 如果某些门架柱的底标高设置的是“层底标高”，而另一些设置的是“层底标高+0.1”或其他值，就会导致高度不一致。

• 识别过程中的误差：

• 使用“识别”功能时，如果CAD图纸比较复杂或图层混乱，软件可能会误判某些图元的位置，导致识别出的构件标高出现异常。

• 三、如何解决？（统一标高的操作步骤）

您的目标是让所有门架的底部齐平。请按以下步骤操作：

• 检查现状：首先，选中一个较高的门架柱和一个较低的门架柱，分别查看它们“属性列表”中的 “底标高” 具体值是什么，记下它们的不同之处。

• 统一选择：使用 “批量选择”（F3），勾选所有门架的柱构件，然后右键确认选中。

• 统一修改：

• 在右侧“属性列表”中，将 “底标高” 的值修改为同一个值。

• 最稳妥的做法：如果您希望所有门架底都在当前楼层的层底，就直接输入 “层底标高” （或从下拉菜单中选择）。这样即使楼层标高后期变了，它们也会自动一起变。

• 如果您希望有一个统一的高差，可以输入 “层底标高+0.1” 或 “层底标高-0.05” 。

• 应用并查看：按下回车键确认修改。软件会重新计算所有选中构件的空间位置。这时您再回到三维视图查看，所有门架的底部就应该在同一水平面上了。

• 检查梁构件：柱子的标高调整后，连接它们的梁一般会自动适应新的柱顶标高，但最好也检查一下是否有梁因为跨度太大而需要重新识别或调整。

总结一下：

您遇到的情况是因为构件自身的标高属性未统一，而不是工作面设置错误。解决办法就是批量选中所有基础构件（柱），在“属性列表”中将其“底标高”属性统一设置为同一个值（如“层底标高”）。

希望这个详细的解释能帮您解决问题！
