提问网友：造价菜鸟
提问日期：2025-08-25 11:05:32
已采纳
解答网友：执伞
白银专家

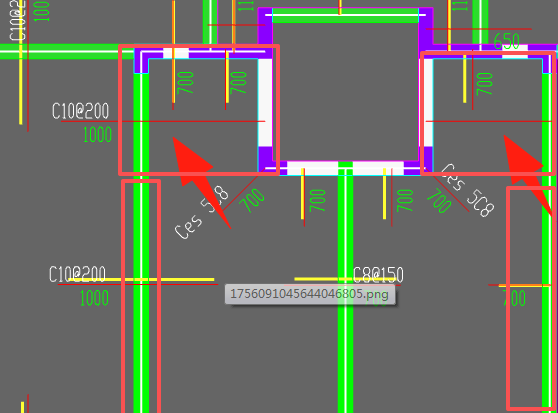

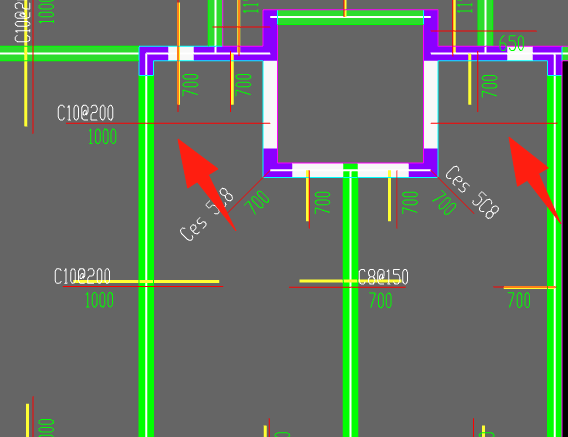

跨板，按图示范围
解答网友：和光同尘
是跨板，相信自己
解答网友：大家广联
钻石专家
用负筋画
负筋：负筋是承受负弯矩的钢筋，一般在梁的上部靠近支座的部位或板的上部靠近支座部位；
跨板受力筋：是指图纸上标注的板上部通长并且伸出板外的受力钢筋；
板受力筋：是指现浇板或预制板中承受拉力的钢筋，放置于板面承受负弯矩称为负钢筋，放在板底承受正弯矩称为正钢筋。如图：
通俗来讲就是：在板跨内布置的通长钢筋叫板受力筋（或通长的底筋、面筋）；当钢筋跨过板之后还有一端或两端延伸，我们就叫它跨板受力筋；当钢筋只是跨在梁上，有一端或两端延伸，我们就叫它板负筋。
备注：跨板受力筋是面筋，跨筏板主筋是底筋。
解答网友：djyy
黄金专家
左边是跨版，右边不是
解答网友：雪莲
铂金专家
这个钢筋是跨版筋
