答疑：请问，图一的那两根钢筋应该怎么画、标注，还有图二的底筋怎么只有一个方向的，怎么画

提问网友：六一三.
提问日期：2025-08-21 09:02:15

---

解答网友：欢乐心中飞雪

钻石专家

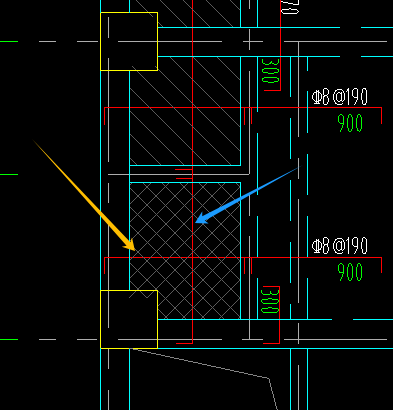

图一是2个面筋

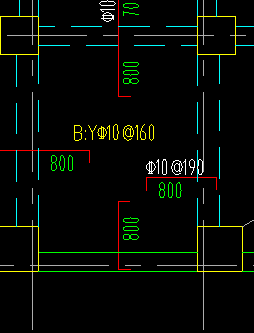

图二没有底筋，要根据说明布置

解答网友：钢筋撑起半边天

钻石专家

图二有双向的下部筋  X向用说明2里的

图一板有高差 分别布置双向的面筋

解答网友：阿古木力

黄金专家

图一用跨板受力筋画

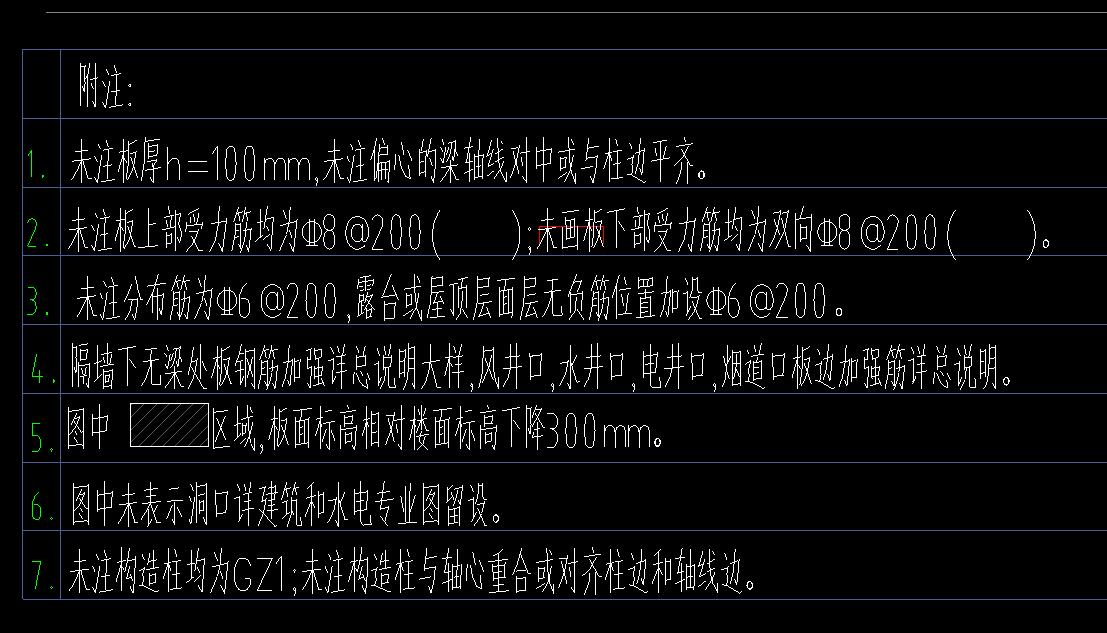

图二另一个方向参照图三第2点说明，未画板下部钢筋为c8-200
