答疑：从应急照明配电箱出来的管线，应该跟系统图一样吧？

提问网友：太早
提问日期：2025-08-19 17:18:17

但是这个1AEL1又是有一条从照明配电箱出来的。应该用哪一条才是正确的呢？

---

已采纳
解答网友：冰临城下

黄金专家

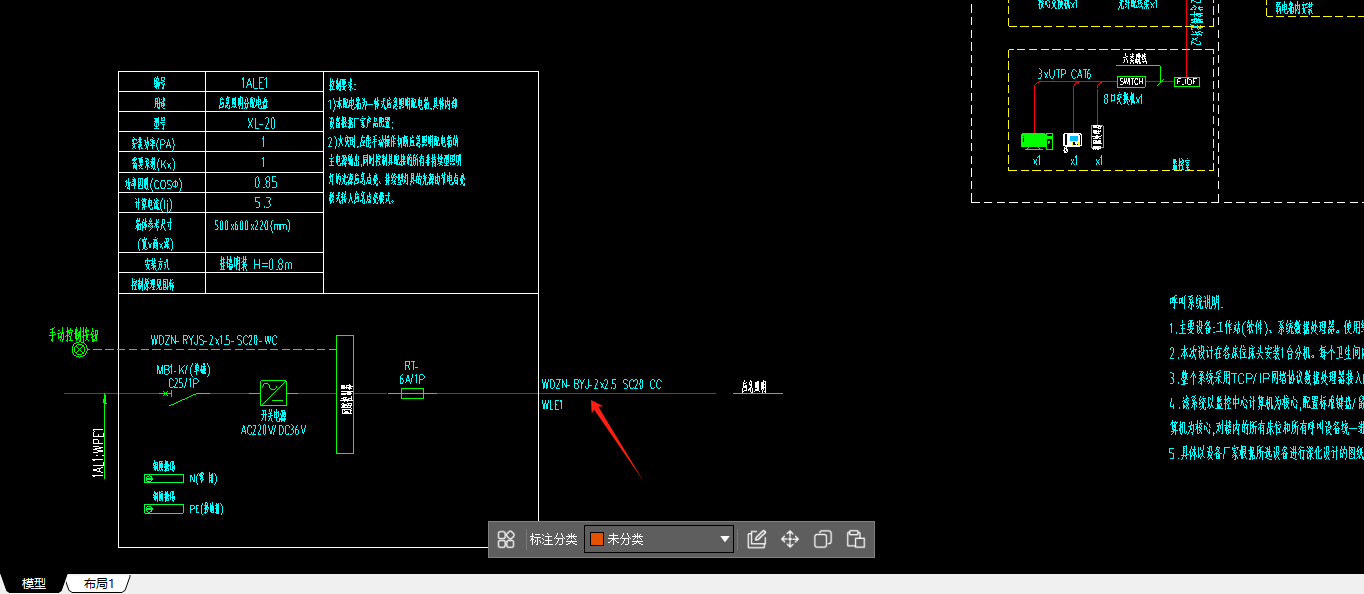

与系统图是一样的，因为这个箱体只有这个回路，可能上一层还有应急灯具也是这个回路，所以水平的是本层，竖向的是上下层的

解答网友：蓝鲸

钻石专家

是

回答正确望采纳并点赞，因为每一个专家都是免费服务

解答网友：天下为攻

专家

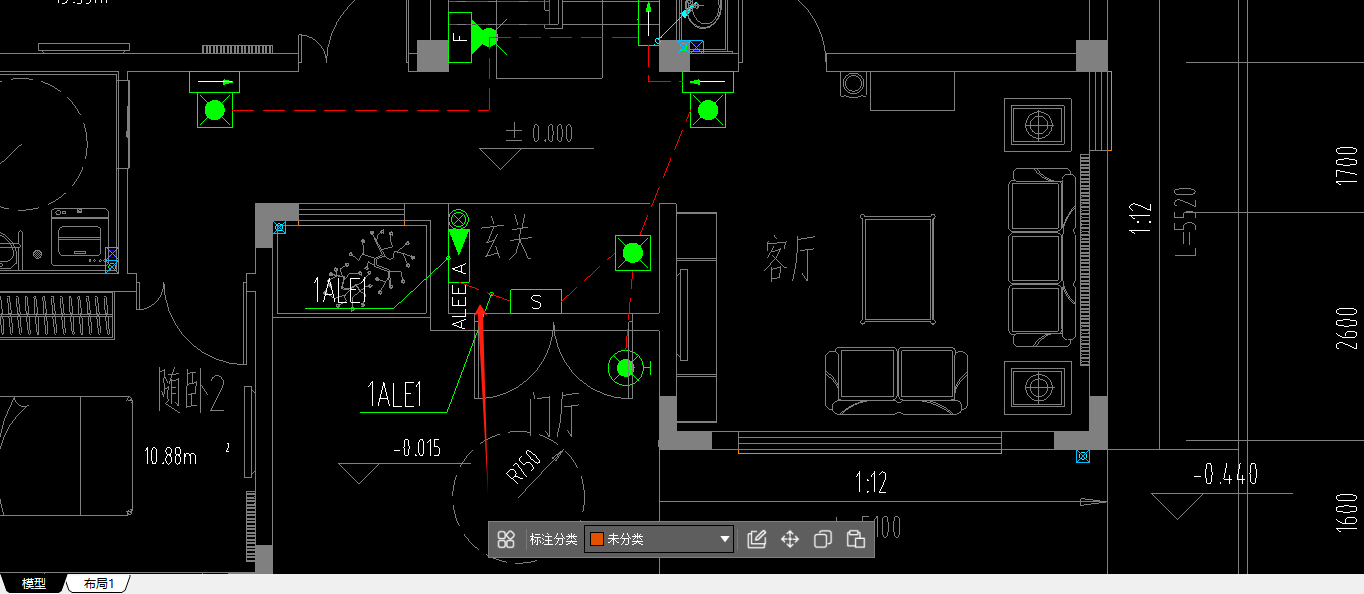

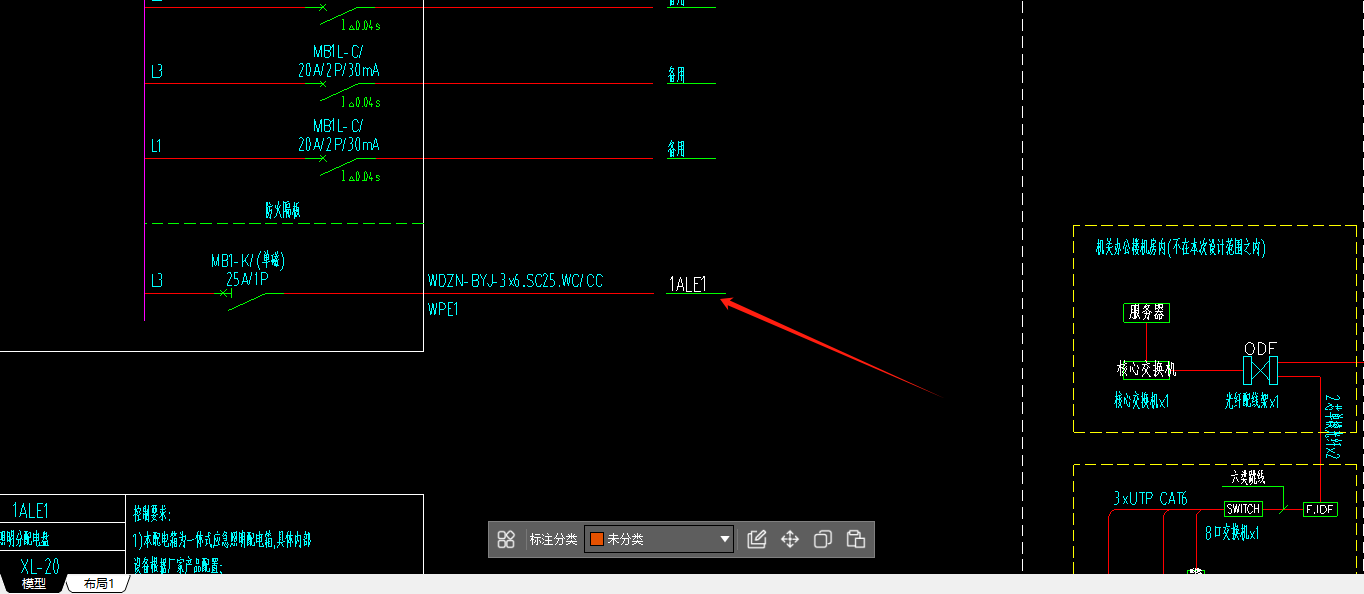

第二张图是由电源箱引到应急照明箱，第三张图是应急照明箱到灯具的，两者管线是不一样
