提问网友：羊羊
提问日期：2025-08-16 20:39:52
解答网友：陈工
钻石专家

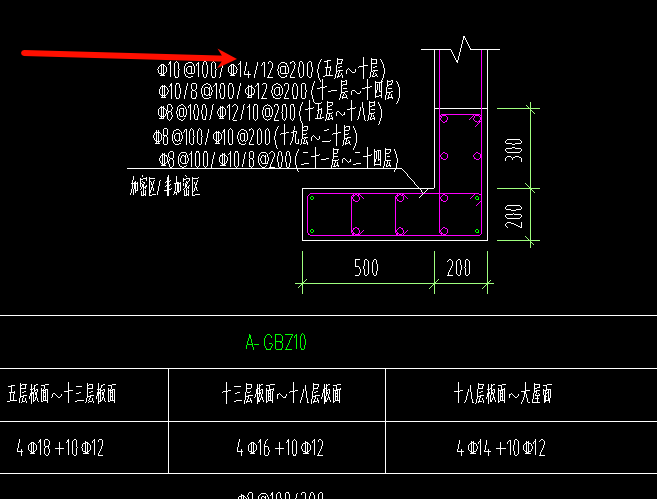

输入一种的，另一种在其它箍筋中输入。
解答网友：一根筋造价师
操作步骤：
选择或创建暗柱构件：
在“柱”或“墙”构件类别下（具体取决于暗柱定义位置），选择需要编辑的暗柱构件（如YBZ、GDZ等）。
如果尚未创建，先新建一个参数化暗柱或异形柱。
进入“属性编辑器”：
选中目标暗柱构件。
在软件下方的“属性编辑器”窗口中，找到 “钢筋业务属性” 或类似名称的选项卡（通常在“其他属性”下方）。
启用“截面编辑”：
在“钢筋业务属性”里，找到 “截面编辑” 或 “编辑柱截面” 按钮（通常是一个复选框或一个显眼的按钮）。
勾选“截面编辑” 或点击该按钮。软件界面会切换到该暗柱的横截面视图，并显示纵筋位置和箍筋绘制工具栏。
绘制第一组箍筋 (C10@100)：
输入钢筋信息：C10。
输入间距：100。
选择箍筋类型（如矩形箍、拉筋等）。
在截面编辑界面，找到 “绘制箍筋” 或 “布箍筋” 工具（图标通常像一个小方框或回形针）。
在左侧或弹出的箍筋属性栏中：
按照图纸设计要求，在截面图上点选需要布置 C10@100 箍筋的区域。 通常需要点击箍筋需要包围的纵筋角点或直接框选纵筋。软件会自动生成矩形或异形箍筋。
绘制完所有需要 C10@100 的箍筋（包括外箍和内箍、拉筋等）。
绘制第二组箍筋 (C14@200)：
修改钢筋信息为：C14。
修改间距为：200。
确认箍筋类型。
不要退出截面编辑模式！
再次在箍筋属性栏中：
在截面图上点选需要布置 C14@200 箍筋的区域。 这些区域应该是与 C10@100 区域交替布置的。软件会根据你点的位置，在这些区域生成 C14@200 的箍筋。
绘制完所有需要 C14@200 的箍筋。
检查与确认：
所有纵筋是否都被正确包围。
C10@100 和 C14@200 的箍筋是否按设计要求交替布置在正确的位置上（例如，一个方向是 C10@100，另一个方向是 C14@200，或者内外箍不同）。
箍筋形状、类型（外箍、内箍、拉筋）是否正确。
软件通常会用不同颜色区分不同直径的钢筋，方便检查。
在截面编辑视图中，仔细检查：
重点： 确保两种箍筋覆盖了设计要求的全部范围，且没有重叠冲突（软件通常不允许在同一位置重复布置箍筋）。
退出并保存：
完成所有箍筋绘制并检查无误后，找到 “退出截面编辑” 按钮（通常是一个对勾 ✔️ 或“完成”按钮）。
点击退出。软件会保存你对箍筋的编辑。
输入纵筋信息：
回到“属性编辑器”的 “钢筋业务属性” 或 “纵筋” 相关栏目。
在 “全部纵筋”、“角筋”、“B边一侧中部筋”、“H边一侧中部筋” 等位置，按照图纸输入暗柱的纵向钢筋信息（如 12C16 或分部位输入）。截面编辑主要处理箍筋和拉筋，纵筋信息仍需在此处输入。
复核计算：
绘制或选中该构件后，使用 “查看钢筋量” 或 “钢筋三维” 功能，仔细核对箍筋的布置范围、间距、直径是否符合设计要求（C10@100 和 C14@200 交替出现）。特别关注不同间距箍筋的分布区域。
