提问网友：太早
提问日期：2025-08-15 20:35:41
2025-08-15 20:50:31 补充

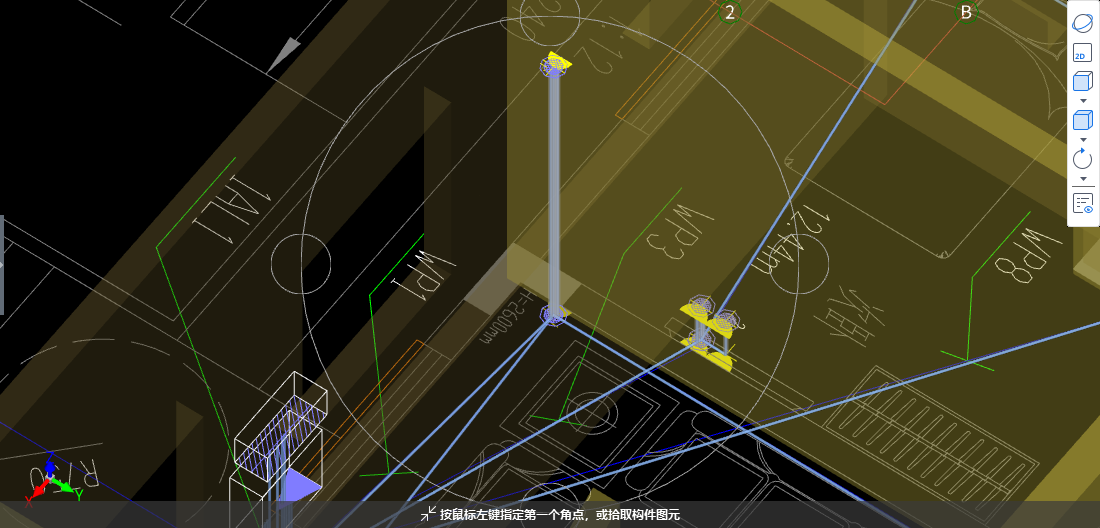

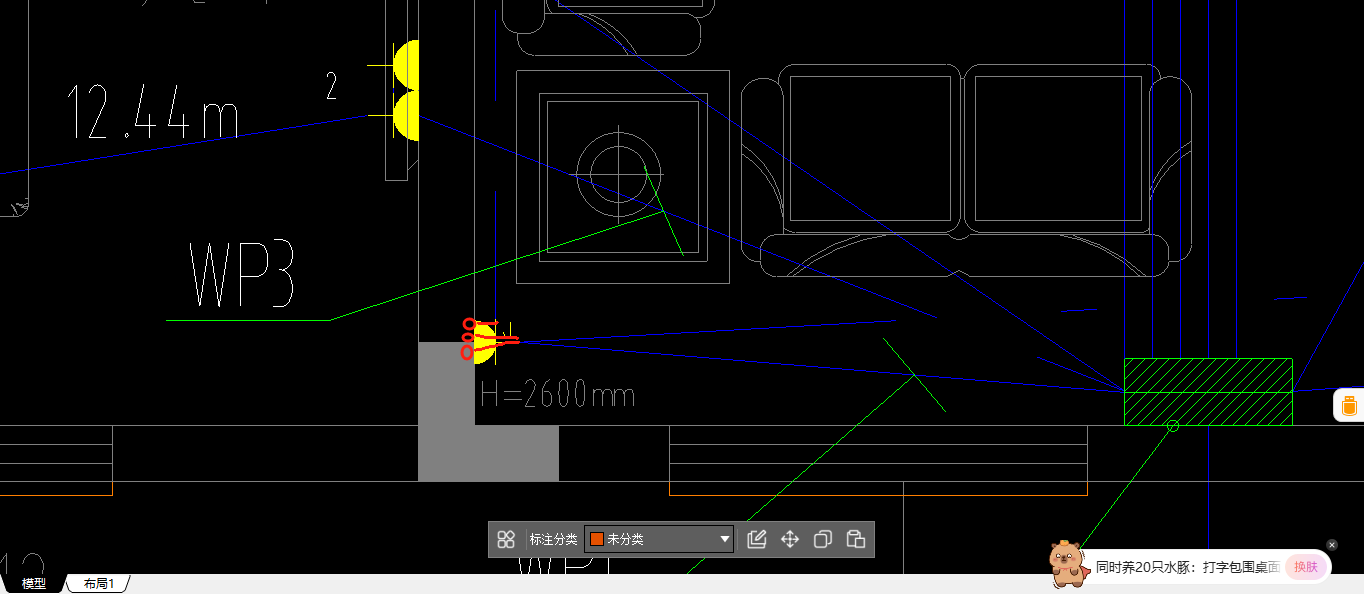

各位老师请问是像这样的吗？
已采纳
解答网友：睡 莲
黄金专家

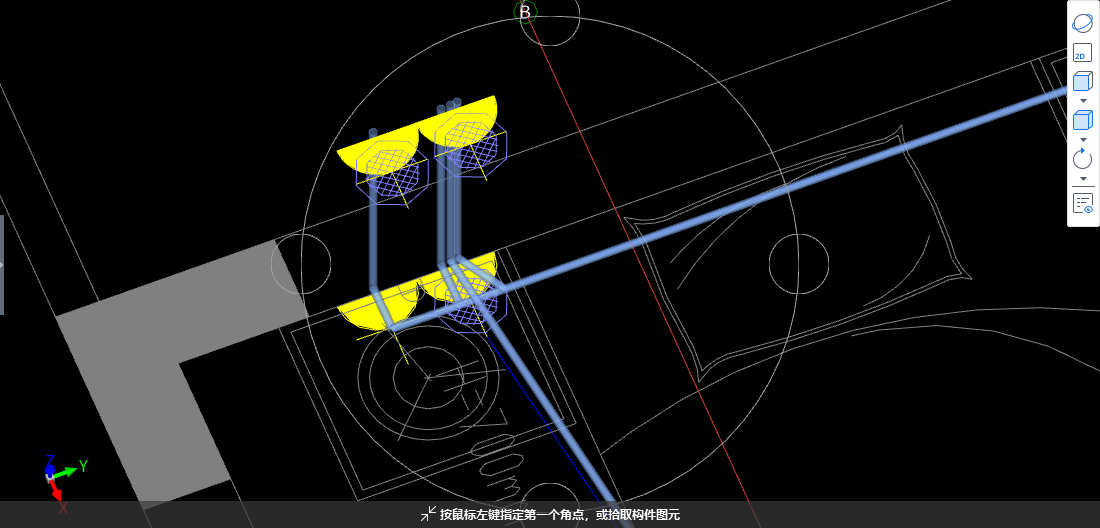

下图是一进一出，挨着的两个插座一根横管，不用立管
解答网友：一根筋造价师
在广联达算量软件（如GQI）中处理插座配管时，一个插座通常对应一根立管，而不是三根。但理解你的疑问很重要，这涉及到软件识别和实际施工的逻辑：
核心原则：
一个插座点 = 一根立管： 在标准建模和算量逻辑下，地面上的水平管（平面管）连接到一个插座点位时，从水平管向上（或向下）连接至该插座盒的垂直管段，通常就是一根立管。
“三根管”的常见误解来源：
一根电源进线管（从上一级配电箱或电表箱引来）。
一根出线管（去这个插座）。
可能还有其他出线管（去其他插座或照明回路）。
此时，在配电箱下方这个点位上，水平管层面确实会有多根管汇集（进线管 + N根出线管）。但是，连接到上方配电箱的立管，通常还是一根（或根据设计是多根并行的管）。连接到下方插座的立管，则是一根独立的立管。
软件显示效果： 在软件的某些视图（尤其是动态观察或三维视图）下，当水平管连接到插座图元时，软件为了清晰表示连接关系，可能会在连接点处显示一个小的“三通”或“分支”符号。这个符号看起来像有三根管交汇，但它只是一个示意符号，代表连接点本身，并不代表实际计算了三根独立的立管。实际计算的垂直管段（立管）只有一根。
配电箱进线/出线： 如果这个插座点恰好位于一个配电箱（如户内配电箱）的下方，那么从配电箱到这个插座点可能会有：
多个插座在同一个位置（罕见）： 极少数情况下，设计可能在一个点位安装多个插座（比如一个五孔插座旁边紧挨着一个空调专用插座）。这时，从地面水平管到这个点位可能需要为每个插座引一根立管（即多根立管）。但这种情况非常特殊，图纸上通常会明确表示出来（如两个紧挨的插座符号或标注）。绝大多数标准插座都是一个点位对应一根立管。
评论0
