提问网友：zzzzzz
提问日期：2025-08-15 14:12:02
解答网友：一根筋造价师
推荐方法：先绘制桥架，后自动生成通头（最常用且高效）
分别绘制不同规格的桥架：
使用“桥架”功能，根据图纸分别绘制需要变径的两段不同尺寸的桥架（例如一段 DN150，一段 DN100）。
确保这两段桥架端点对齐（在需要变径的位置相交或端点重合）。软件会自动捕捉端点。
自动生成通头（关键步骤）：
选中其中一段桥架，右键点击 -> 生成通头（或类似选项，不同版本可能名称略有差异，如“生成接头”、“生成配件”）。

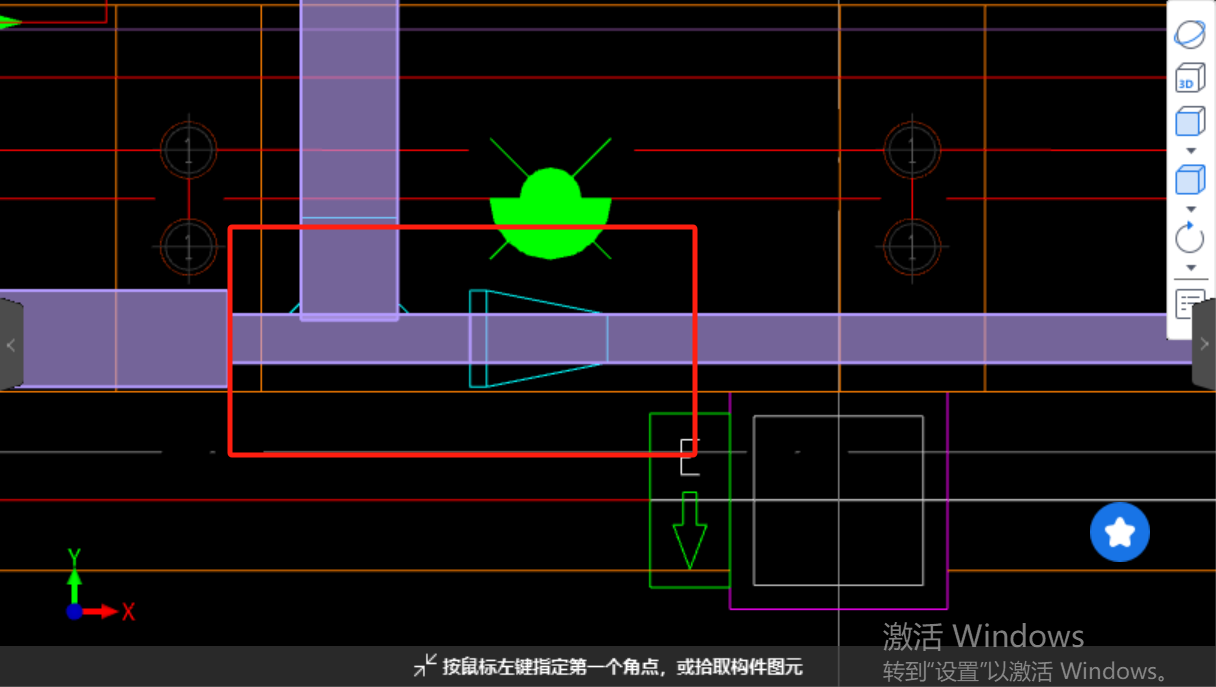

或者，在工具栏或菜单中找到 “生成通头”/“生成桥架配件” 的功能按钮，框选需要生成通头的区域或所有桥架。
绘制完相连的两段不同规格桥架后，软件通常会自动在连接点生成一个 “通头” 构件（对于不同规格的桥架连接，这个通头就是变径接头）。
检查是否生成： 放大连接点查看，通常会看到一个小的、菱形或方形的符号，代表生成的变径接头。
手动触发生成（如果需要）： 如果软件没有自动生成，可以尝试以下操作：
查看构件列表： 生成后，在“构件列表”中的“通头”类别下，应该能看到对应规格的变径接头（例如“桥架变径 DN150*100”）。
验证和检查：
在三维视图下，放大观察变径点，应该能看到不同尺寸的桥架通过一个变径接头平滑（或阶梯式）连接。
检查工程量报表，确认变径接头（通头）已被正确统计。
