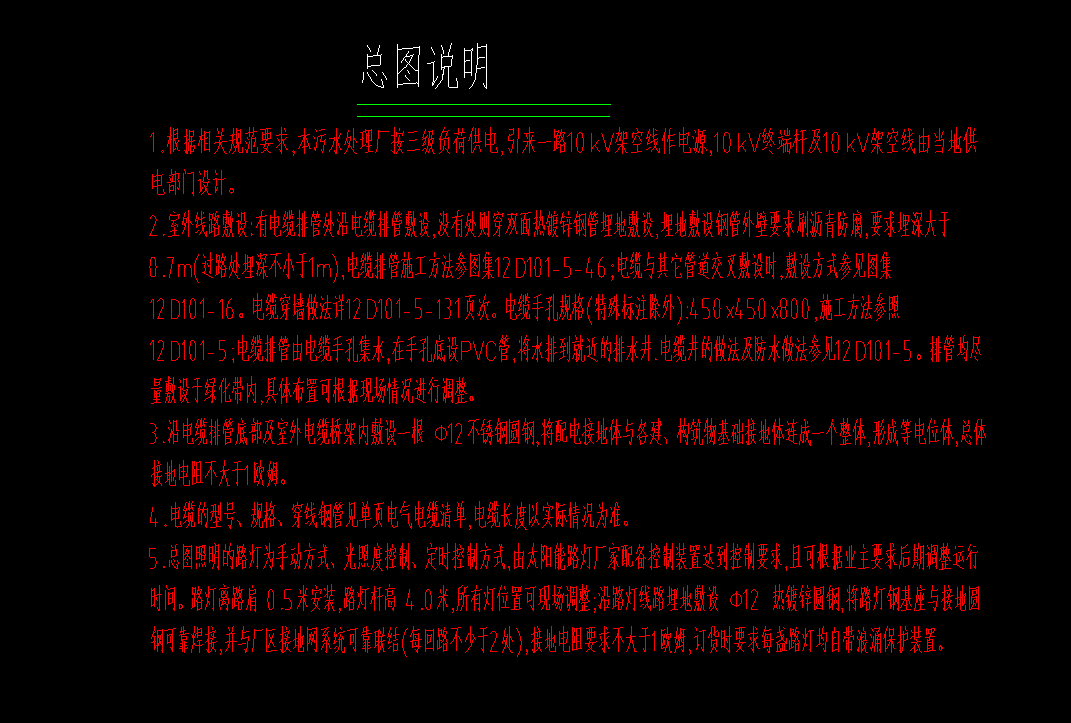

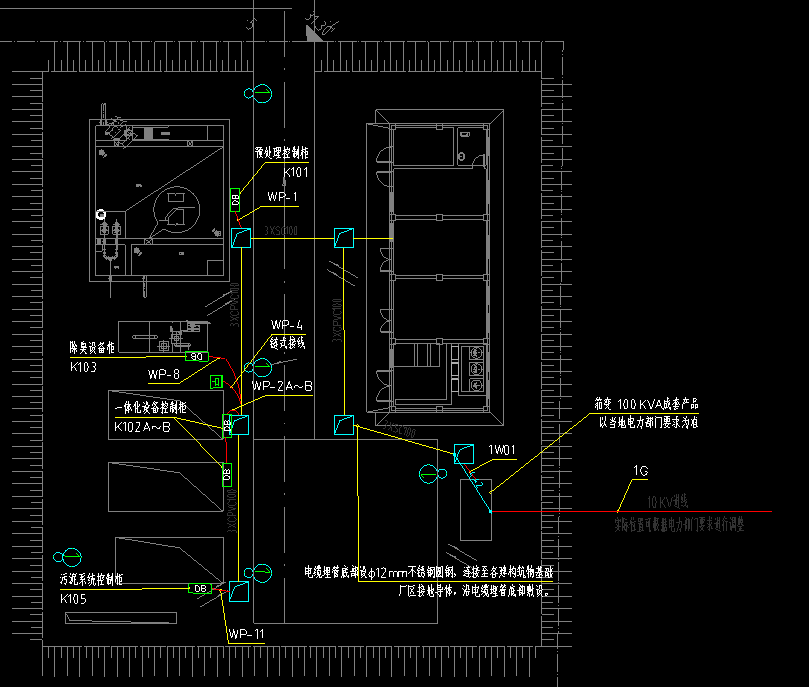

答疑：这个图纸是一个厂区的配电总平面图及说明，里面有六个电缆井，电缆该如何敷设

提问网友：zz
提问日期：2025-08-13 10:45:41

说明中写这个电缆井会做PVC排管，在此位置需要布置电线电缆，但是每个电缆回路中有标注配管（例如：SC40/SC32等），那这些电缆电线一定要沿着这个电缆井的排管去布置吗

---

解答网友：H-Webber

专家

电缆电线要穿过电缆井，PVC排管是预埋管道，方便以后增减线路，SC管是电缆电线保护管，SC管要从PVC管内部穿过
