答疑:广联达识图,柱大样锚入剪力墙。

提问网友:李文豪
提问日期:2025-08-01 09:00:16

画箍筋

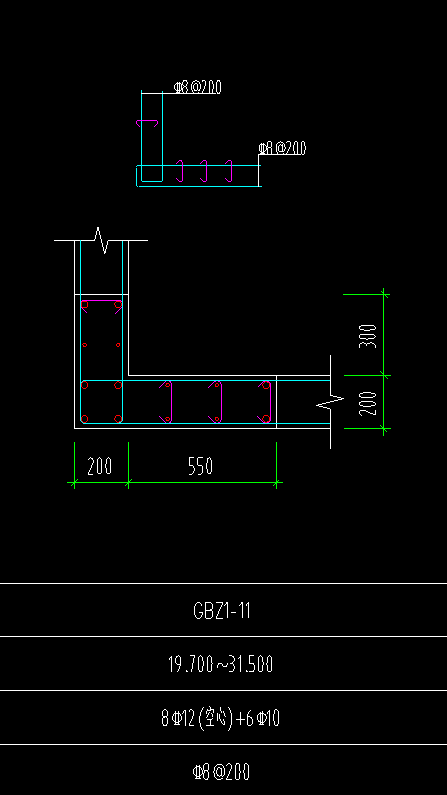

如图所示,依据钢筋图,他突出钢筋是伸入剪力墙内。在广联达内我是否需要截面编辑用直线来画箍筋,让它跟钢筋图一样,伸出柱外,连到剪力墙内。还是直接画个矩形箍筋在柱内包住就行。识图能力不足,不懂怎么取舍。


解答网友:河畔晨光

黄金专家

只布置纵筋和拉筋即可,蓝色钢筋即墙水平筋
