答疑：C8-450梅花布置的节点怎么画

提问网友：& #40;⚈᷀᷁ᴗ⚈᷀᷁& #41;
提问日期：2025-07-30 12:31:42

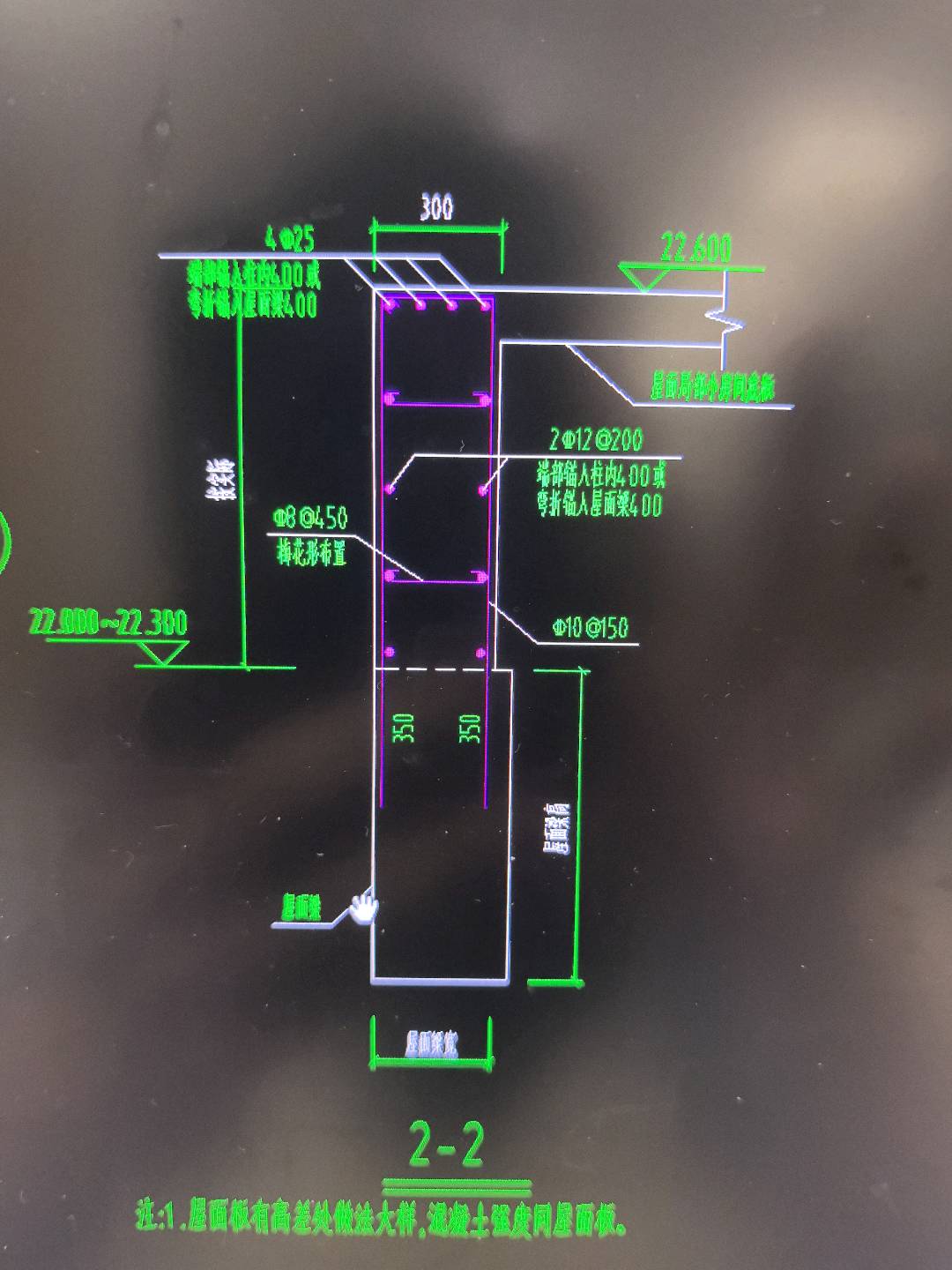

剖面2-2的梅花布置C8-450应该怎么画，

目前我是用异性栏板绘制的，

---

已采纳
解答网友：GXZ

钻石专家

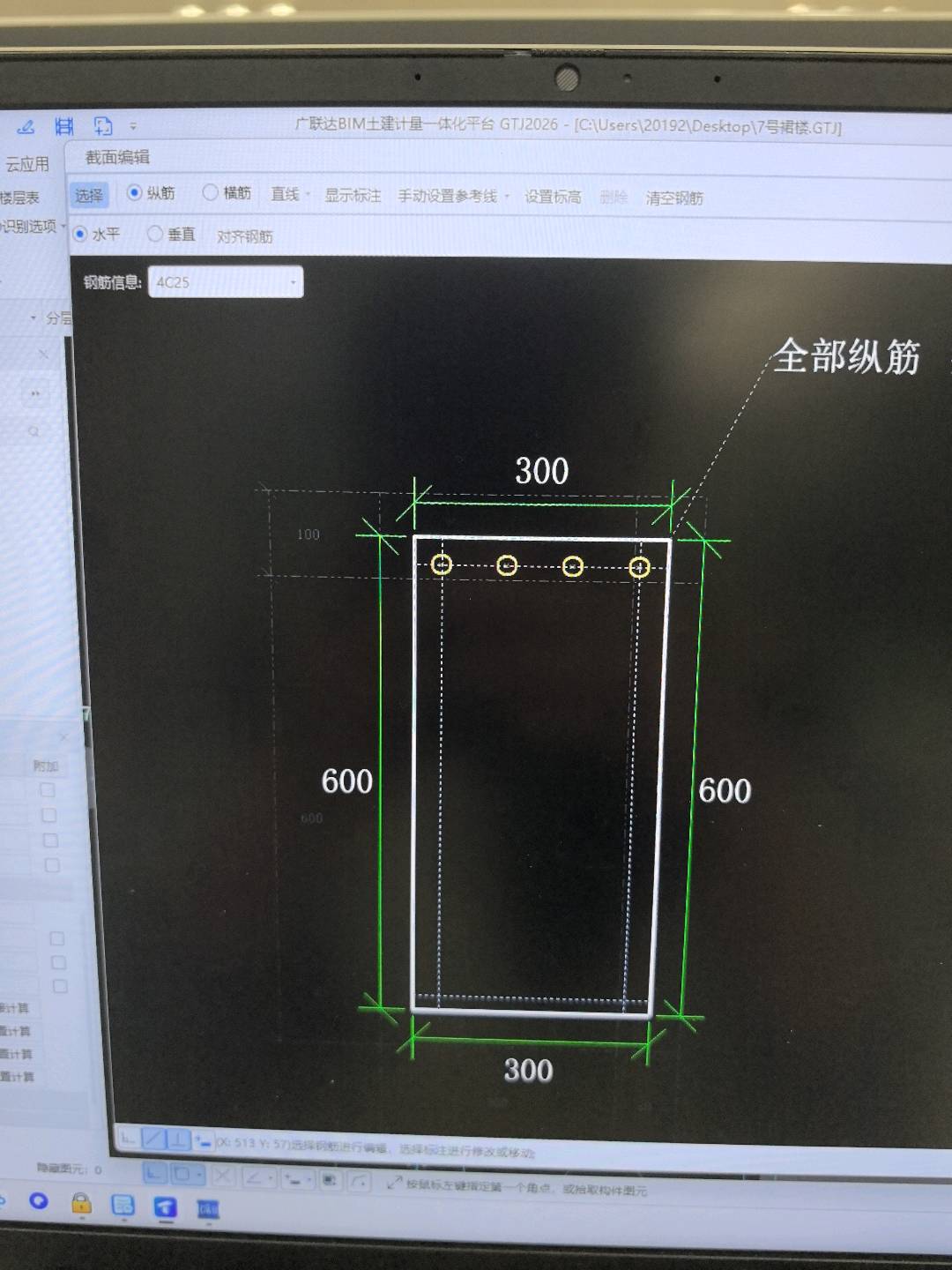

用剪力墙或者栏板定义布置，U型钢筋在属性其他钢筋里编辑，顶部位的4C25钢筋最好是定义暗梁布置，暗梁高度是水平钢筋间距。C8@450梅花布置，当工程设置中没有调整为梅花布置时，就可以用C8@225×450或C8@450×225输入

解答网友：雪花飘 飘

铂金专家

剪力墙绘制。

拉钩梅花形设置
