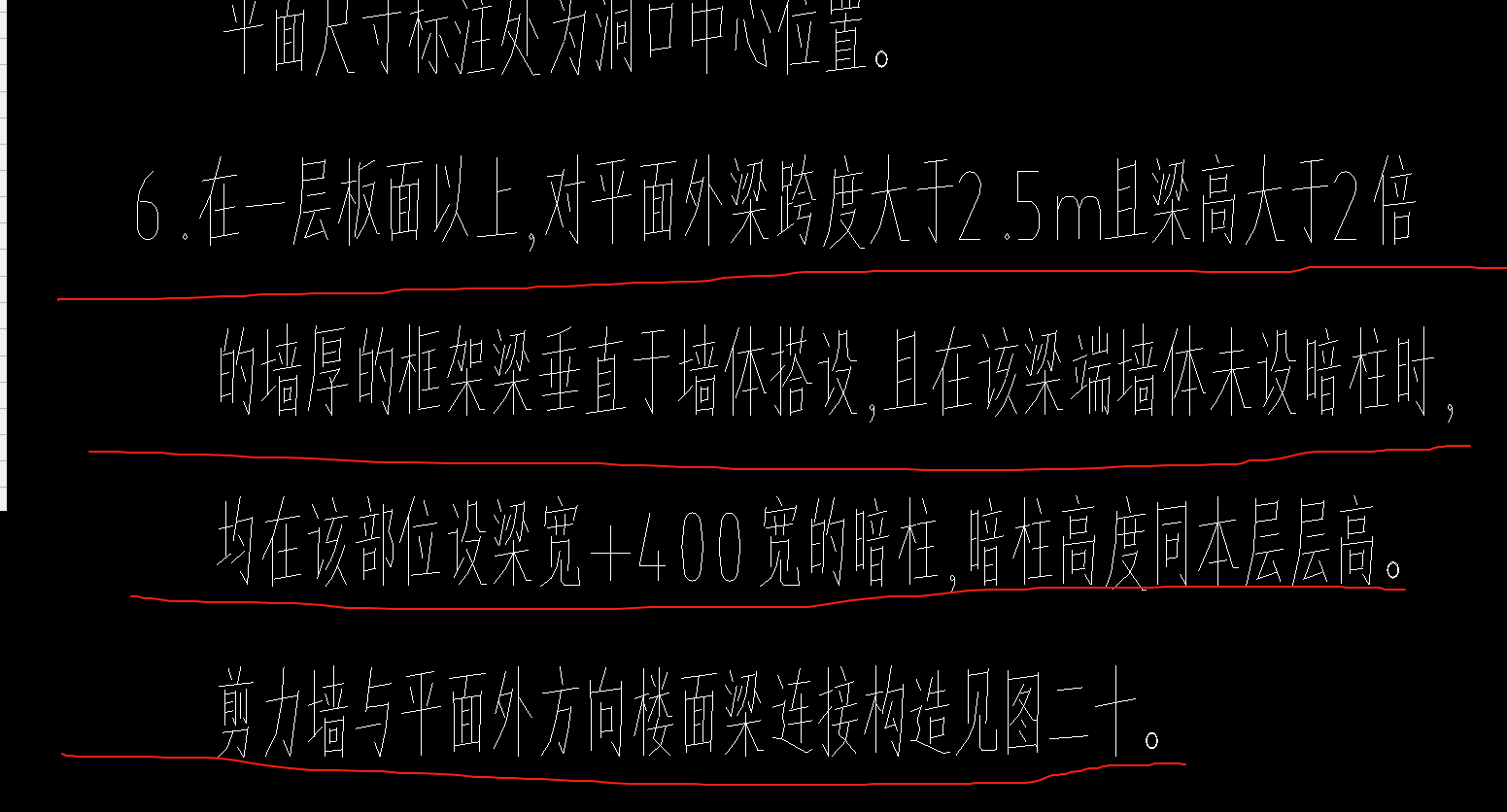

答疑：想问下各位大佬，这个图纸说明怎么理解

提问网友：略略
提问日期：2025-07-29 14:15:40

---

解答网友：天涯浪子

铂金专家

梁与墙垂直相交，没有暗柱。按说明布置暗柱

解答网友：ccccc阿

一层板面大概就是±0以上了

当梁以剪力墙端部为支座时，梁的跨度>2.5m、梁高>2倍墙厚且端部未设暗柱时，需在端部设置尺寸为墙厚*(梁宽+400)的暗柱，具体暗柱配什么钢筋得看图纸

解答网友：雪花飘 飘

铂金专家

梁与墙垂直相交，没有暗柱。符合条件的布置暗柱
