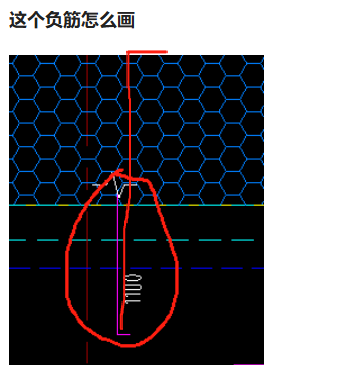

提问网友：略略
提问日期：2025-07-27 17:22:41
解答网友：雪花飘 飘
铂金专家
跨板受力筋
解答网友：欢乐心中飞雪
钻石专家
这是跨板受力筋，伸到对边布置的
解答网友：钢筋撑起半边天
钻石专家
用跨板受力筋定义，垂直向多板或者单板布置
解答网友：独行者
铂金专家
是跨板受力筋，伸至板另一端。
解答网友：5bed45aa8dfb9ef4

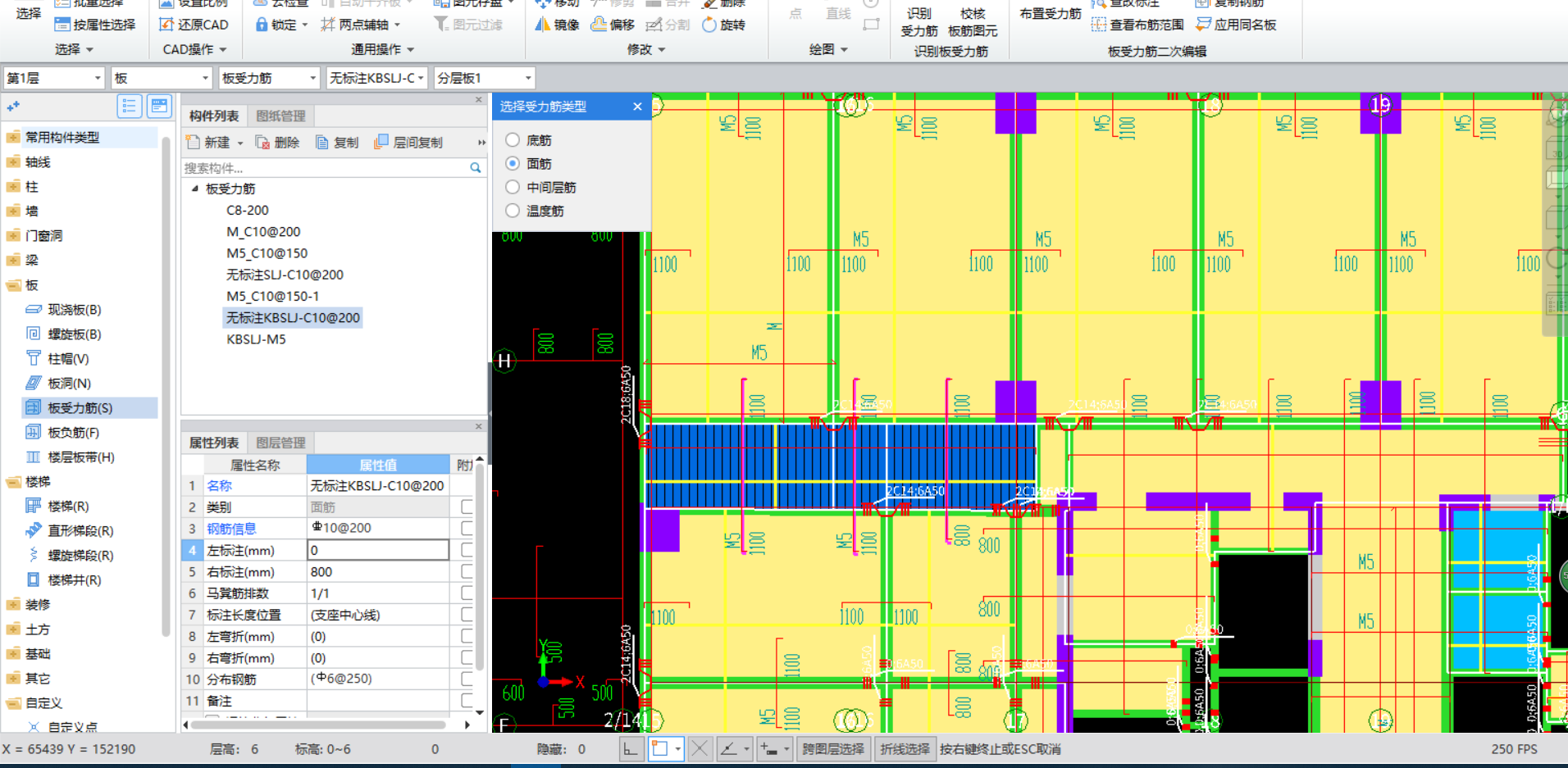

如下图这种在左侧找到板受力筋命令后直接对照底图绘制即可。。
望采纳
解答网友：大家广联
钻石专家
向前延伸到板边或有负筋面筋的位置； 截图不全看不到上边边际 无法确定是负筋还是跨板受力筋
负筋：负筋是承受负弯矩的钢筋，一般在梁的上部靠近支座的部位或板的上部靠近支座部位；
跨板受力筋：是指图纸上标注的板上部通长并且伸出板外的受力钢筋；
板受力筋：是指现浇板或预制板中承受拉力的钢筋，放置于板面承受负弯矩称为负钢筋，放在板底承受正弯矩称为正钢筋。如图：
通俗来讲就是：在板跨内布置的通长钢筋叫板受力筋（或通长的底筋、面筋）；当钢筋跨过板之后还有一端或两端延伸，我们就叫它跨板受力筋；当钢筋只是跨在梁上，有一端或两端延伸，我们就叫它板负筋。
备注：跨板受力筋是面筋，跨筏板主筋是底筋。
解答网友：星霜荏苒
钻石专家
跨板受力筋
