答疑：电气火灾和电源监控

提问网友：123
提问日期：2025-07-27 16:59:08

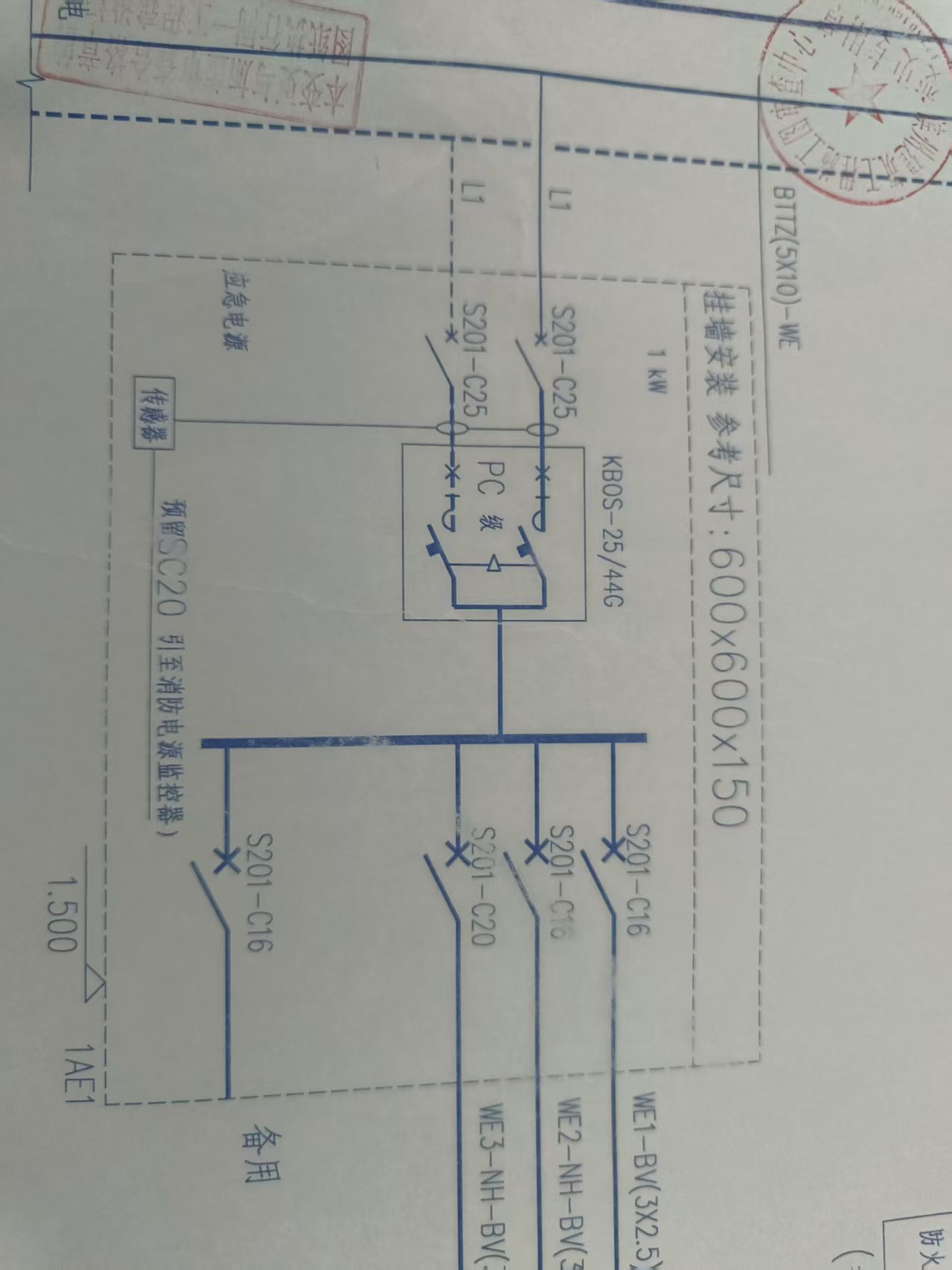

1、图一，有多个电气火灾监控探测器

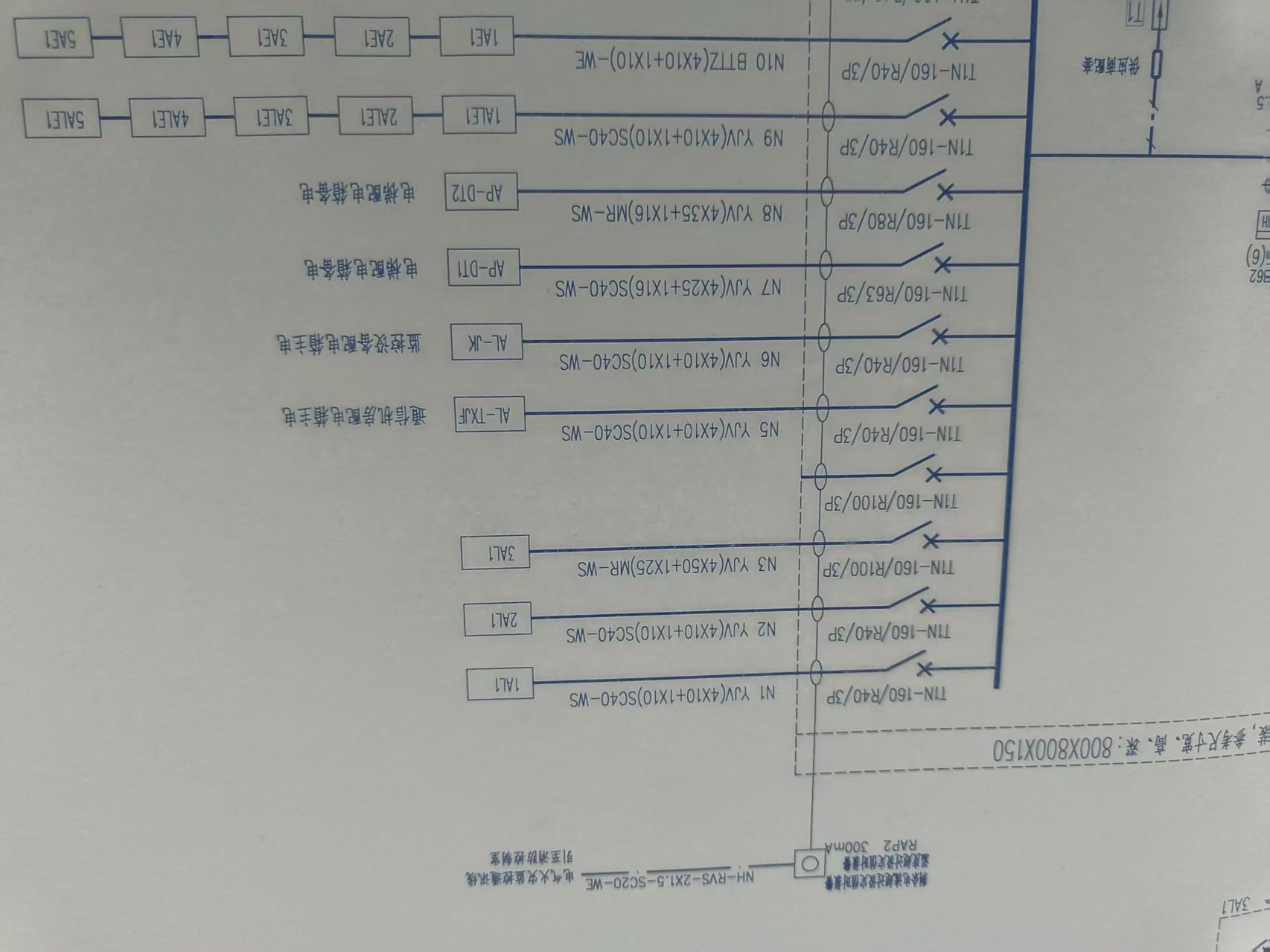

2、图二，有多少个传感器，多少互感器

3、电气火灾和电源监控线，都是手拉手吗

---

解答网友：5bed45aa8dfb9ef4

图一，共有9个电气火灾监控探测器；

图二，传感器9个，互感器18个；

• 电气火灾监控：优先手拉手，适用于分散探测器；大型项目可混合组网。

• 电源监控：主流是手拉手（尤其 Modbus 系统）；对实时性要求高时可选工业以太网星型拓扑。

• 施工注意：

• 总线末端加匹配电阻（如 120Ω）。

• 避免与强电同槽敷设，采用铠装屏蔽电缆。

• 单总线设备数不超过协议限制（如 Modbus 通常 ≤32 节点）。

望采纳
