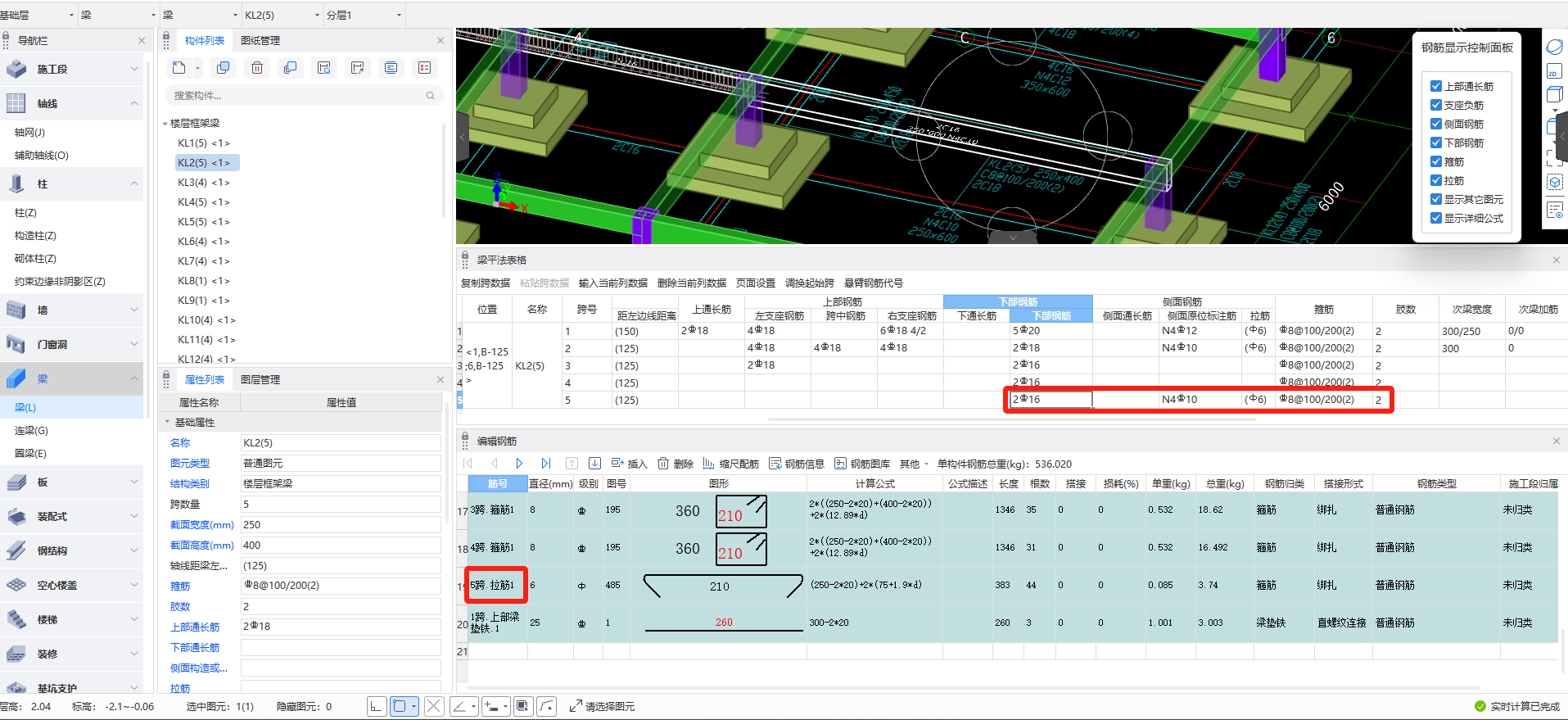

答疑：梁钢筋不显示，KL2输入了原位标注不显示钢筋量，三维也没有，这是什么原因

提问网友：南墙。
提问日期：2025-07-27 16:33:45

2025-07-27 16:40:42 补充

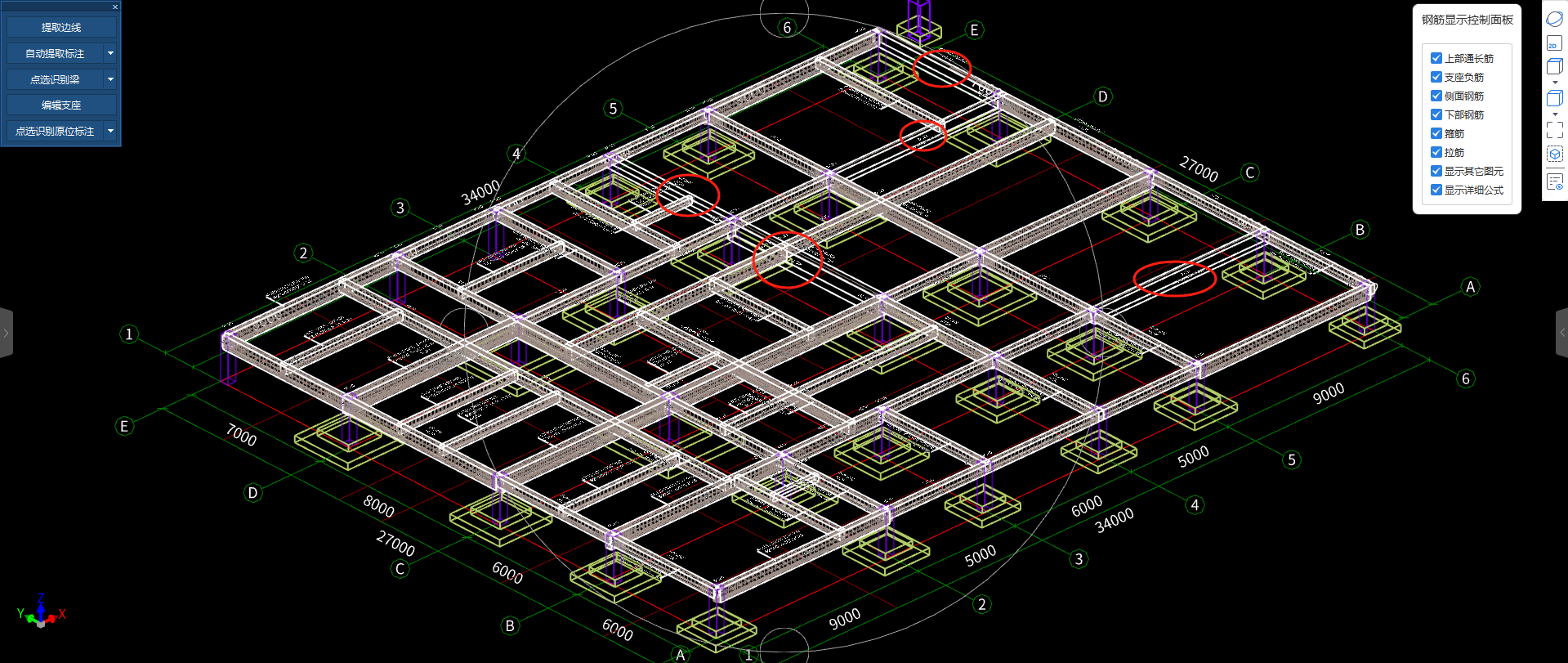

全部梁钢筋三维打开，发现有好几处都没有，这是什么情况，从来没见过，已经汇总计算了

---

已采纳
解答网友：5bed45aa8dfb9ef4

• 梁属性错了： 检查KL2的属性，“类别”必须选“框架梁(KL)”，选成其他梁（如非框架梁）就不会计算框架梁钢筋。

• 支座没设好： 梁两端必须有正确支座（通常是柱或墙）。选中梁，点“重提梁跨”或“设置支座”，确保两端有蓝色三角支座标识（尤其是悬挑端要单独设置）。

• 没重新计算： 修改后必须点“汇总计算”，重新算一遍工程量才会显示钢筋。

• 钢筋没输对/没确认： 检查原位标注输入格式（如2C20不能写成2c20），输完按回车确认并关闭表格。

• 显示开关没开： 在三维视图里，找到并点亮“显示钢筋”的按钮（通常是个钢筋图标）。

先重点查前三点（属性、支座、计算），基本就能解决！

望采纳

解答网友：雪花飘 飘

铂金专家

删除，重新绘制
