提问网友：aitujian
提问日期：2025-07-25 09:29:03
解答网友：大家广联
钻石专家

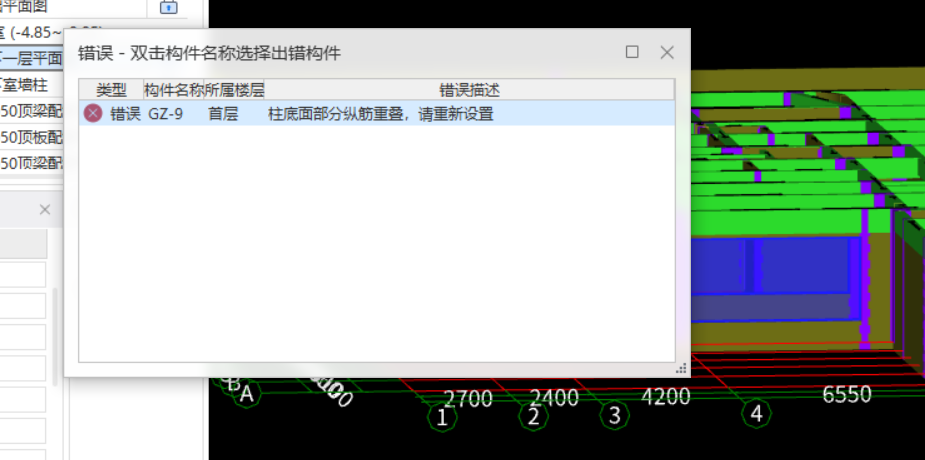

提示如图：
原因：柱截面编辑中纵筋位置绘制重叠。如图：
方法：双击错误提示，软件会自动定位到对应图元的位置—打开柱【属性列表】左下角的【截面编辑】功能—可以放大查看柱截面编辑中绘制的纵筋有重叠，删除重叠的柱纵筋重新布置即可。
若柱截面太小，保护层厚度太大导致纵筋位置重叠，不想修改截面尺寸及纵筋位置，可以将保护层厚度修改小一点使纵筋位置不重叠。
备注：1.有的柱纵筋是完全重叠的，肉眼看不到，可以将柱纵筋全部删除后，再重新布置。
2.若布置柱纵筋的位置捕捉不到点时，可以先找一个可以捕捉到点的地方，然后同时按住Shift+鼠标左键，弹出“请输入偏移值”窗体后，输入偏移距离，两个纵筋的中心距离大于两个纵筋的半径之和即可。如图：
3.柱钢筋计算时会考虑上下层，若本层修改正确后上下层依然重叠，建议将上下层也修改正确，或修改一层后复制到其它楼层。
解答网友：xagcc
钻石专家
删除后重新画图布置
评论0
