提问网友：小小昕
提问日期：2025-07-08 10:21:09

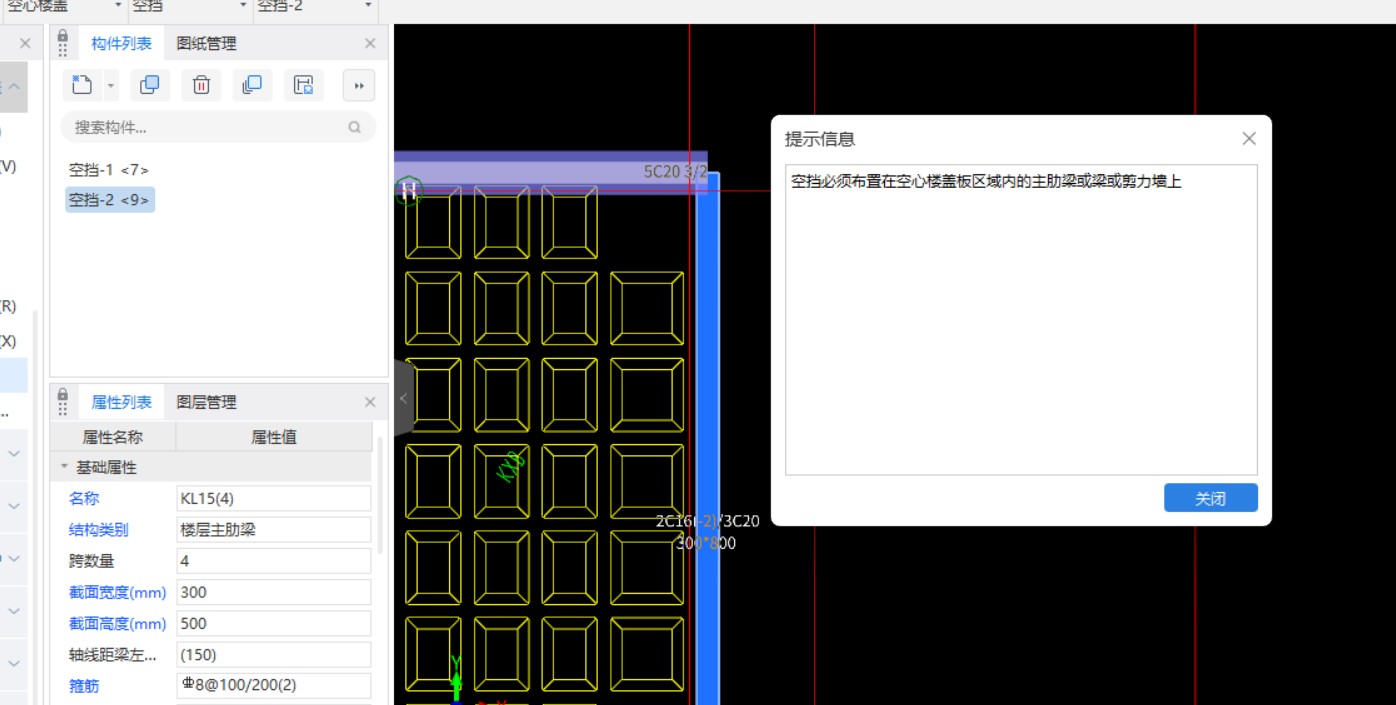

如图，我的楼盖板已经在覆盖了主肋梁，为什么还是布置不上空挡呢？还有别的地方也会有一两根梁出现这种情况，应该怎么处理？
解答网友：时光、背面
钻石专家
原因一：空心楼盖板区域内未绘制剪力墙/梁/主肋梁。
方法：在空心楼盖板所在区域内布置剪力墙/梁/主肋梁后，再布置空挡即可。
原因二：剪力墙/梁/主肋梁的标高没有与空心楼盖板相交。
方法：将标高调整正确后，再布置空挡即可。
原因三：空心楼盖板和墙/梁没有绘制在同一个单项工程。
方法：将空心楼盖板或墙/梁使用【修改归属】功能修改到同一个单项工程后布置空挡。
原因四：空心楼盖板存在缝隙。
方法：重新绘制空心楼盖板后，或者将空心楼盖板上的缝隙闭合后，再布置空挡。
原因五：空心楼盖板是单板分别绘制的，剪力墙/梁图元是拉通绘制导致。
方法：将空心楼盖板合并，再布置空挡。

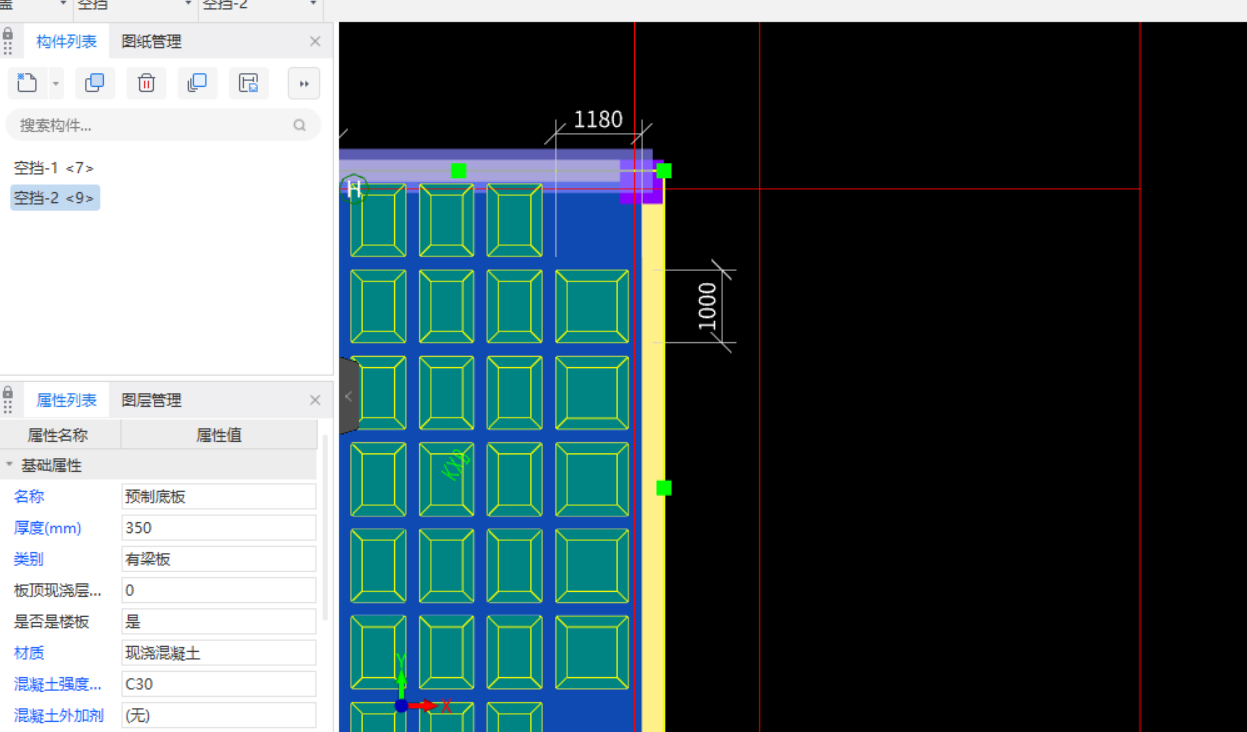

原因六：空心楼盖板绘制范围太小，剪力墙/梁/主肋梁的范围超出了空心楼盖板范围（可将其它图元隐藏，放大后查看）；如图：
方法：拉伸空心楼盖板或墙/梁绘制范围，使空心楼盖板绘制范围到剪力墙/梁/主肋梁中心线位置。
